10.2 晶闸管交流调压调速系统(软启动器) 一、采用晶闸管的交流调压电路 1. 单相交流调压电路
当电源电压为正 半周时,触发VS1使之 导通,电压过零时, VS1自行关断;
当电源电压为负 半周时,触发VS2使之 导通,电压过零时, VS1自行关断;
触发控制角为:
只需要一个脉冲 信号,脉冲周期为: 1800
f
LA1-1 LA1-2
LB1-1 LB1-2
LC1-1 LC1-2
f/6
LA绕组 电压
LB绕组 电压
LC绕组 电压
第10页/共32页
工作原理:
给定
脉冲频率
逆变器输出电压频率
F/V的输出
整流电路输出
n 逆变器输出电压幅值
通过改变输入电压的幅值实现交流调压。
第11页/共32页
不可控整流电路
PWM控制 的逆变电路
10.3 晶闸管变频调速系统(IGBT) 一、变频调速的原理
U X E Cf
E / f Ux / f 因此,若外加电压不变,则磁通随频率改变而改变,亦即频率降低,则磁通 增加;频率增加,磁通降低。
显而易见,前者有可能造成电动机的磁路过饱和,从而导致励磁电流的增加 而引起铁心过热。
为了解决这一问题,这就要求在变频调速系统中,降频的同时最好降压,即 频率与电压能协调控制。
外部输入 信号控制
运行控制方式由用户自己确定,通过设定变频器提供的运 行方式专用参数来实现。
第19页/共32页
4、运行速度设定方式 运行速度确定电动机的运行速度。
面板键
盘设定
显示
键盘
输入
面板电位
器设定
上位 计 算 机
I/O

第三讲 交流调压调速系统

第三讲 交流调压调速系统

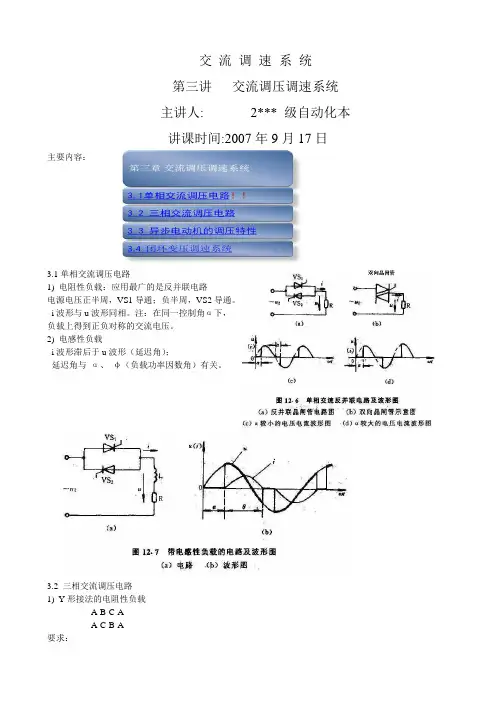

交流调速系统第三讲交流调压调速系统主讲人: 2*** 级自动化本讲课时间:2007年9月17日主要内容:3.1单相交流调压电路1) 电阻性负载:应用最广的是反并联电路电源电压正半周,VS1导通;负半周,VS2导通。

i波形与u波形同相。

注:在同一控制角α下,负载上得到正负对称的交流电压。

2) 电感性负载i波形滞后于u波形(延迟角);延迟角与α、φ(负载功率因数角)有关。

3.2 三相交流调压电路1) Y形接法的电阻性负载A-B-C-AA-C-B-A要求:触发信号应与交流电源有一致的相序和相位差。

在感性负载或小导通角情况下,如三相全控桥式电路,采用 (脉宽 )的双脉冲或宽脉冲触发电路。

3.2.1三相交流固态调压器对称接法3.2.2 三相交流固态调压器不对称接法3.3 异步电动机的调压特性改变异步电动机的定子电压,即改变电动机的转矩(T ∝ U 2)及机械特性,从而实现调速。

1. 改变定子电压,调速范围不大(如a 、b 、c 三点)。

2. 低速时运行稳定性不好(如d 点),转子电流相应增大。

为了既低速运行稳定又不致过热,要求电动机转子绕组有较高的电阻。

异步电机T-S 曲线调节定子电压U1时,T m 变,s m 不变各电压下T-s 曲线与负载曲线T L 交点即运行点调压调速的特殊问题用于调压调速的异步电机应是高转子电阻电机(高滑差电机,转子串电阻绕线式异步电机)限制转子发热(滑差功率消耗型调速)软化T-S 曲线,扩大调速范围适合拖动风机/水泵类负载电机转子发热与滑差消耗有关,而 与 s 调速范围有关。

风机/水泵调速范围不宽(100~70% n N ),两者特性相配同一套交流调压装置可用作异步电机恒流软起动器︒>60α︒<120M sP P s =3.4 闭环变压调速系统异步电动机变压调速时,采用普通电机调速范围很窄,采用高转子电阻的力矩电机时,调速范围虽然可以大一些,但机械特性变软,负载扰动时静差率有太大,开环控制很难解决此问题。

交流调压调速的原理

交流调压调速的原理

交流调压调速的原理
在电力拖动控制系统中,交流调速是一种常用的调速方法,它的应用十分广泛。

在各种工业生产中,对电动机的调速要求是多种多样的,如改变电动机的转速,改变电动机的功率因数等等。

由于电动机具有一定的惯性,当电机速度降低时,其转矩降低不多,因此电机要有一定的转速才能满足生产上的要求。

另外,在生产过程中有些工序对速度有较高要求,如炼钢时高炉要以一定速度开、关,如炼钢时高炉要以一定速度升、降;轧机上轧辊要以一定速度转动等。

因此,在生产过程中要求电机有一定的转速才能满足生产上的需要。

交流调速系统有很多种,如可控硅调速、晶闸管调速、串级调速等。

其中,可控硅调速应用最广、性能最好。

可控硅是一种有源器件,它对电流的大小能自动进行调节。

当交流电通过可控硅时,它就可以改变自身电流的大小。

因此在各种工业生产中常用可控硅来进行调速控制。

通过改变可控硅的导通时间来改变电机转速。

可控硅输出电压与输入电压之比为“U/I”(单位是伏特)。
