【7A文】电缆桥架弯头制作方法及公式(绝密图解)
桥架过桥弯的制作
桥架过桥弯的制作电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例：400×150的桥架做45°“之”字弯从桥架侧面取15cm×0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度×1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400×150做水平弯头,则取400×2画三角切掉就行了，如果要做垂直弯头则取150×2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41，30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α，g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架弯头制作方法及公式绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150 的桥架做45°“之”字弯从桥架侧面取在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形（另一边用同一方法），然后将这个三角切掉就形成一个45°弯，然后再用要做的高度为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2 倍画三角，例如400X150 做水平弯头,则取400X2 画三角切掉就行了，如果要做垂直弯头则取150X2 。
总结出来的公式：比如45 度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以中分划三条线为一个弯，斜边是爬坡高度乘以30 度是桥架高度乘以除以45 乘以30 中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90 度弯是桥架宽度乘以中分划线，斜边（内边）600以上200乘以600以下100 乘以”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图的b值与“一”中的值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：(1)计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d 值，则e=d+btg1/2 a式中：b为层间距，角a值同“一”中角a值(2)依照“一”的方法制作第二层弯头的第1个切口a；(3)计算两个弯头间距c 值：c=2btg1/2 a+a式中：b为层间距，a为第一层桥架两个弯头的间距(4)依照“一”的方法制作第二层弯头的第2个切口a；(5)计算补偿尺寸h：h=2 btg1/2 a3、制作第三层弯头：f=e+btg1/2 a g=2btg1/2 a+c 注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架弯头制作方法及公式(绝密图解)
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架弯头制作方法及公式 绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架弯头计算公式
桥架弯头计算公式
桥架是指承载电缆、电线等设备的支架系统，其中弯头是连接直线桥架的转向元件。
在桥架设计中，弯头的计算是十分重要的。
下面将介绍桥架弯头计算的公式。
1.弯头的长度计算公式：
弯头的长度取决于弯头角度和直线桥架间距。
假设直线桥架间距为L （单位：mm），弯头角度为α（单位：度），那么弯头长度为：L_bend = 2πR * α / 360
其中，R为弯头半径。
2.弯头的半径计算公式：
弯头半径是指弯头相对于弯头转角中心的曲率半径。
根据桥架设计标准，弯头的最小转角半径为300mm。
一般情况下，弯头的半径可按照以下公式计算：
R = (L / 2) /sin(α/2)
其中，L为直线桥架间距，α为弯头角度。
3.弯头的侧宽计算公式：
弯头的侧宽是指弯头的宽度。
根据桥架设计标准，弯头的最小侧宽为100mm。
一般情况下，弯头的侧宽可按照以下公式计算：
W = sin(α/2) * 2R
其中，α为弯头角度，R为弯头半径。
4.弯头的高度计算公式：
弯头的高度是指弯头沿弯曲方向的最大高度。
弯头的最小高度一般按
照标准值确定。
一般情况下，弯头的高度可按照以下公式计算：H=L/4
其中，L为直线桥架间距。
需要注意的是，以上公式是基于理想条件下的计算公式。
实际使用中，还需考虑安装空间、弯头连接件等因素的影响，以确保弯头的质量和可靠性。
总结：桥架弯头的计算公式包括弯头的长度、半径、侧宽和高度的计算，这些公式是基于桥架设计标准的理想条件下的计算结果，实际使用中
还需考虑其他因素的影响。
桥架弯头计算口诀参考

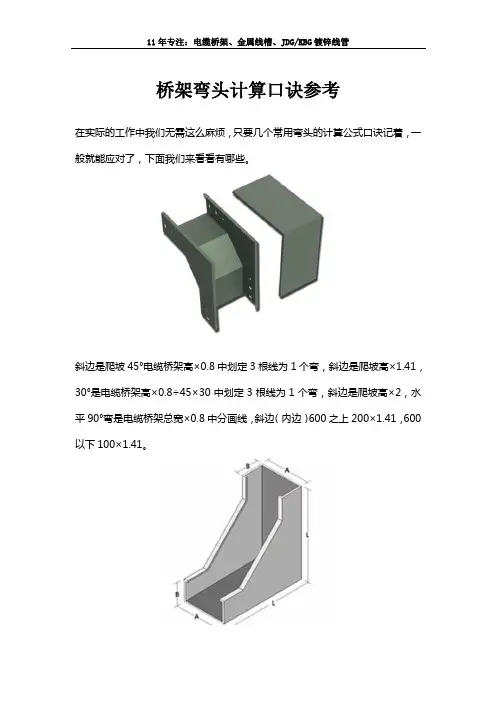

桥架弯头计算口诀参考
在实际的工作中我们无需这么麻烦，只要几个常用弯头的计算公式口诀记着，一般就能应对了，下面我们来看看有哪些。
斜边是爬坡45°电缆桥架高×0.8中划定3根线为1个弯，斜边是爬坡高×1.41，30°是电缆桥架高×0.8÷45×30中划定3根线为1个弯，斜边是爬坡高×2，水平90°弯是电缆桥架总宽×0.8中分画线，斜边（内边）600之上200×1.41，600以下100×1.41。
电缆桥架水平90度弯头制作工艺，其特性重点在于：将正中间这段电缆桥架的底部板切成等腰梯形，分别与等腰梯形底部板相互连接的电缆桥架的两个边为矩形，随后将两端的电缆桥架上下相互交换，分别与正中间的这段电缆桥架对接，最终完成焊接固定。
电缆桥架的规格选择
随着经济飞速发展，我们的生活水平也逐渐提高，对于房屋装修的要求也越来越高，以上便是桥架弯头的计算口诀，希望大家可以参考一下。
桥架制作公式和计算方法图解
桥架制作公式和计算方法图解
45度弯头:
斜边= 高度x 1.4 底边= 高度上下翻切口宽度= 线槽的侧板高度x 8.1左右翻切口宽度= 线槽的底板宽度x 8.1
例如: 200(底) x 100(侧) 的线槽,在 1.5米后要向上翻20厘米(高度) ,我们可以这样计算: （斜边28 = 20 x 1.4底边20 = 20 上下翻切口宽度16.2 = 200 x 8.1）
注意: 高度就是我们要翻的高度, 底边就是弯头做好后弯头的长度, 如我们要把我们做好的弯头刚好放到离我们 1.5 米的支架,就要用到这个底边了, 1.5米- 20厘米(底边) = 130 厘米,则我们可以在130的地方开始做弯头,做好后弯头就正好可以放在 1.5 米的支架上了, 建议留一点,因为支架可能不直,直接卡死支架就不能往这边调了二)
30度弯头:斜边= 高度x 2底边= 高度x 1.7上下翻切口宽度= 线槽的侧板高度x 5.4左右翻切口宽度= 线槽的底板宽度x 5.4例如: 200(底) x 100(侧) 的线槽,在 1.5米后要向左翻20厘米(高度) ,我们可以这样计算: 斜边40 = 20 x 2底边34 = 20 x 1.7左右翻切口宽度 5.4 = 100 x 5.4。
电缆桥架弯头制作方法及公式(绝密图解)
电缆桥架弯头制作方法及公式(绝密图解)电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架折弯计算方式及制作方法
电缆桥架折弯计算⽅式及制作⽅法
电缆桥架折弯计算⽅式及制作⽅法，相信很多⼈都不明⽩，东莞⽂兴桥架⼚看到⼀遍觉得写的⾮常好的⽂章，将它分享出来给⼤家学习，参考。
如下图AB为爬坡的⾼度,DC为桥架⾃⾝⾼度。
如何算出AF{边到边}和AC{切割⾯边到中}的距离？
{我就简单画了这⼀幅不太规范的图，如果⼤家看不明⽩，可以⾃⼰画出来，公式如下}
计算公式是⾓度为30度时 AF=2AB AC=0.267DC
45度时 AF=1.414AB AC=0.414DC
60度时 AF=1.154AB AC=0.577DC
90度时 AF=1AB AC=1DC
⼤家在计算的时候可以选择四舍五⼊的⽅法，只要记好公式，即使你没学过函数，在⼯作中你照样是技术能⼿
在桥架折弯计算尺⼨的时候，上下弯不要忘记加上桥架的⾼度，左右弯加上桥架的宽度，实际操作以现场为准，学会灵活应⽤
还有⼤家有时候会关⼼折弯后的长度是多少，假设桥架为2⽶，说⼀下公式，同如上图
30度 2000-0.267AB-2AC
45度 2000-0.414AB-2AC
60度 2000-0.577AB-2AC
90度 2000-1AB-2AC
举例说明：假设桥架2⽶宽200mm⾼100mm，需要折100mm，以常⽤的45度为例
上下折弯尺⼨是 2000-0.414*100-2{0.414*100}=1875.8mm
左右折弯尺⼨是 2000-0.414*100-2{0.414*200}=1793mm
画的不很标准，将就着看吧。
电缆桥架弯头制作方法及公式绝密图解
电缆桥架弯头制作方法及公式绝密图解集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.4130度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
桥架常用弯头制作
1.制作45+45度的平90度弯：取桥架高度乘以所得值W、在需要处画出中线
后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
2.制作45+45度的立90度弯：取桥架宽度乘以所得值W、在需要
处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
3.两个45度鸭脖弯：制作时取角相反、量出两托臂的高,用高乘以的值就是斜边；
斜边就是在直桥架上两角点的距离;要注意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点
以上的的来源：
根据勾股定律：c2=a2+b2
等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2 或c2=2b2
所以 : C=√2 √2=
实际应用时大约取就行了;
本人经验切割取角时要保留三角形的一边不要切割,留作折弯后打螺丝;
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角,要用两个45度来完成一个90度弯;。
电缆桥架弯头做法图解介绍
电缆桥架弯头做法图解介绍电缆桥架各种弯头配件在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中。
以下举例说明这些弯头制作方法及公式：例:400×150的桥架做45°“之”字弯从桥架侧面取15cm×0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度×1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如：400×150做水平弯头,则取400×2画三角切掉就行了，如果要做垂直弯头则取150×2。
总结出来的公式：比如45度的坡度弯头，“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
一、单个弯头的制作方法：电缆桥架弯头制作方法及公式（绝密图解）二、多层等间距等高电缆桥架任意角弯头制作方法电缆桥架弯头制作方法及公式（绝密图解）制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则式中：b为层间距，角α值同“一”中角α值；（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：式中：b为层间距，a为第一层桥架两个弯头的间距；（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α；3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α，g=2btg1/2α+c；注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！30°乘0.545°乘0.860°乘190°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x 1.4底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x 8.1左右翻切口宽度 = 线槽的底板宽度 x 8.1桥架30度弯头:斜边 = 高度 x 2底边 = 高度 x 1.7上下翻切口宽度 = 线槽的侧板高度 x 5.4左右翻切口宽度 = 线槽的底板宽度 x 5.4桥架25度弯头:斜边 = 高度 x 3底边 = 高度 x 2.83上下翻切口宽度 = 线槽的侧板高度 x 3.4左右翻切口宽度 = 线槽的底板宽度 x 3.4施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。
施工现场电缆桥架大致分为主桥架和分支架。
主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。
下面就以桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线还有如何切！任何规格大小的桥架都可以做出来！下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。
桥架弯头怎么做-桥架弯头的做法图解
桥架弯头怎么做-桥架弯头的做法图解————————————————————————————————作者：————————————————————————————————日期：桥架弯头怎么做?桥架弯头的做法图解电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
电缆桥架弯头的做法图解_桥架弯头型号的叫法
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架弯头的做法图解_桥架弯头型号的叫法
项目现场常看到的电缆桥架弯头有以下几种：水平弯、上下爬坡弯、异径大小喇叭弯头、三通弯头、90度垂直弯、90度水平弯、两个45度角度组成的90度水平弯、两个45度弯头组成的90度垂直弯、四通弯头、多层桥架弯通、组合弯头等。
重点：上下爬弯！(角度为30度45度60度)
上下爬弯！需现场计算爬距！即图中第一个弯就是第二个弯这个距离根据现场计算出来的！
重点：水平弯！(一般角度为30度45度)
水平弯也是需要根据现场计算出水平距离的！即第一个弯到第二个弯的这个距离！
重点：异径大小喇叭弯头。
分成一侧方向的缩进和两侧的缩进。
重点：由两个45度角组成的90度水平弯。
三通弯，90度垂直弯，90度水平弯，两个45度90度垂直弯，四通弯，多层桥架弯，组合弯的详细方法大家可以关注我
（该内容来自互联网网友分享）。
电缆桥架45°度弯头90°弯头如何制作？学好这几步既可上手!
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架45°度弯头90°弯头如何制作？学好这几步既可
上手！
制作公式
桥架两个45度组合成90度的制作，需要边宽高度乘以0.8，教程中的桥架大小为300mm×100mm，上下爬坡的弯头需要切割的画线方法，都是以边宽高度的大小来画，45度弯头=100mm×0.8，
桥架切割画法
图中桥架边框宽度为10公分，取宽度的0.8来画三条线，每条线的距离为4公分，这个弯头是向下弯的，需要向底部托盘画斜线，这是其中一个弯的画法。
这是两个45度弯的画法，图中生锈的另一面是托盘部分，另一面边宽的画法，和这一面是一样的，对称的。
桥架切割方法
这已经是切割完成的桥架了，大家需要注意画线的地方，中间线与斜线交汇处还有一点不不能切断的，那是桥架边宽的那一点折弯回来的！
这已经是完整的切割了，就等着折合了。
图中三角切割掉的地方是随意切的。
这样切，在折合的时候容易一些，如果你觉得没必要，也可以不切。
托盘三条线中，左边第一条需要切条痕迹，但不能切的太深，太深的话，在折合的时候可能会折断。
第三是需要完全切开。
桥架折合成型
接下来的工作就是折合，并且上螺丝了。
如果承受的重量大的话，可以多加两颗螺丝。
内部毛刺要处理好，避免以后放电缆时，破坏电缆。
为了证明这个方法的准确性，我特意用了角尺大概测了下角度，这是完全可以用的。
毕竟是人工制作，难免有的偏差，若有偏差，可以将螺丝拧松，调整下就可以了。
电缆桥架弯头制作方法及公式（绝密图解）
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架水平45度弯头做法(图解)
今天就来给大家分享下桥架水平45度弯头做法。
此次我做的这个桥架为两个水平45度组成的之字弯，偏移为30公分。
偏移尺寸×1.414=偏移斜边长度30×1.414=42.42▼图一：图一为500X200桥架托盘底部。
45度的切法为，宽度×0.8（500X0.8）=400我们在桥架上将400MM平均分开画出三条线，每条线的距离为200MM,然后在中间线的某一头画一条斜线到边线的对角那头，这个可以随便哪个角都可以，没具体要求。
接下来就是切割方法的介绍了！图一红色线的地方是桥架托盘底部的切法，红线1没什么可以说明的，按着斜线位置来切就好！红线2,并不是左右桥架都需要切的，200MM或以下桥架是不用切的，只有大于200MM的桥架才需要切掉这一部分，具体为什么我就不详细说明了，大家可以在实践中找到答案！红线2画法：在红线一大概四分之三的地方斜着画，与另一条边线距离10到15公分的地方为终点，这剩下的10到15公分是用来上螺丝固定的。
所以大于200mm的桥架才需要切！图中原本已经切好的，怕大家看不清楚所以用画图工具画了下，这样大家可以看得更清楚一点！▼图二：▼图三：500为桥架宽度，200为中间线与边线距离▼图四：图中红色线所标的地方为桥架所需要切割的地方，特别需要注意的黄色虚线部分，这里原本是不需要切的，但考虑到桥架较厚，这里又是折合点，所以我习惯切条痕迹出来这样就可以轻松折合了！▼图五：桥架边框具体切法，注意有切痕的地方，不要切的太深，以免折合的时候弄断了！▼图六：桥架边框不要些的另一面中间线，需要切个V口，这个V口要大于90度，如果这里不切V口，折合的时候这一面就会变形的，所以要注意一下！▼图七：如果两个角同时切的画，那第一个画法和切法和另一个的切法是反过来的！偏移斜长度怎么算呢？比如我知道我偏移的距离是30公分，这里切的又是45度，所以用30乘以1.414，得到的就是偏移斜长度！这样斜长度的具体画法为，其中一个角画的中间线，与另一个角画的相邻边线，这就是斜长度。
桥架弯头制作方法范制
精心整理桥架弯头制作方法一，单个弯头制作方法：说明：１，首先根据实际情况确定预制弯头的形状，量出a,c值。
算出角a的值。
a=arctg a/c２，然后算出下料尺寸x;x=2b*?a（b为桥架的宽度）３，上图为水平弯头的制作方法，b为桥架的宽度；当制作垂直弯头时，b为桥架的高度。
４，特殊角的下料尺寸x;当a为300时：x=2b*tg?a=2b*tg150=2*0.268b=0.536b当a为450时：x=2b*tg?a=2b*tg22.50=2*0.41b=0.828b当a为600时：x=2b*tg?a=2b*tg300=2*0.577b=1.154b注意：图中b表示的你要进行弯曲的宽度，在实际操作中我们只需记住，取角度a为30０角度时X=0.536b,取角度a为45０角度时X=0.828b,取角度a为60０角度时X=1.154b.二，多层等间距等高桥架任意角弯头的制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图中b值与“一”中的b值不同，为层间距值。
１，制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头的间距a值由现场确定，但需要满足电缆弯曲半径要求。
２，制作第二层弯头：（１）计算第二层桥架第一个弯头的定位尺寸e；先量出第一层桥架定位尺寸d值，则e=d+btg?a式中：b为层间距，角a值同“一”中a值（２）依照“一”中的方法制作第二层弯头的第１个切口a;（３）计算两个弯头间距c值：C=2btg?a+a式中：b为层间距，a为第一层桥架两个弯头的间距（４）依照“一”中的方法制作第二层弯头的第２个切口a;（５）计算补偿尺寸h=2btg?a３，制作第三层弯头：制作方法同第二层弯头：f=e+btg?ag=2btg?a+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三，多层“之”型弯头的做法；与“二”类似，只是a,c,g值相等，所切的两个a角在桥架的两侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架弯头制作方法及公式（绝密图解）
电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：
例:400G150的桥架做45°“之”字弯
从桥架侧面取15cmG0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度G1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400G150做水平弯头,则取400G2画三角切掉就行了，如果要做垂直弯头则取150G2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.4130度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值
不同，为层间距值。
1、制作第一层弯头：
第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：
（1）计算第二层桥架第一个弯头的定位尺寸e：
首先量出第一层桥架定位尺寸d值，则
e=d+btg1/2α
式中：b为层间距，角α值同“一”中角α值
（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：
c=2btg1/2α+a
式中：b为层间距，a为第一层桥架两个弯头的间距
（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2btg1/2α
3、制作第三层弯头：
f=e+btg1/2αg=2btg1/2α+c
注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三、多层“之”形弯头的作法：
与“二”类似，只是a、c、g值相等，所切的两个α角在桥架的两边。
