GB479312007标准中电气间隙和爬电距离

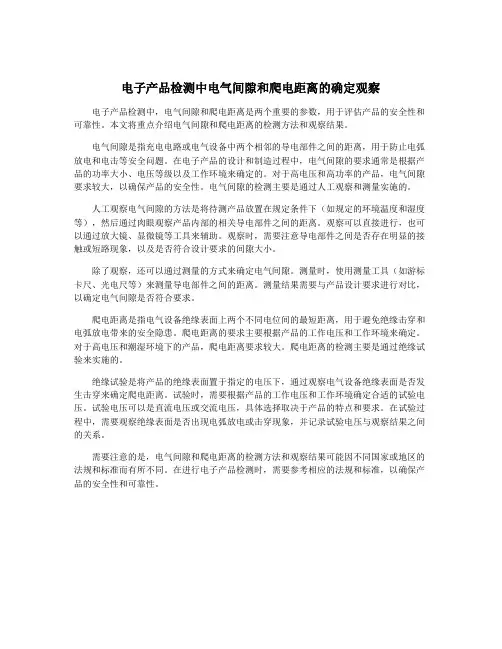

电子产品检测中电气间隙和爬电距离的确定观察
电子产品检测中电气间隙和爬电距离的确定观察电子产品检测中，电气间隙和爬电距离是两个重要的参数，用于评估产品的安全性和可靠性。
本文将重点介绍电气间隙和爬电距离的检测方法和观察结果。
电气间隙是指充电电路或电气设备中两个相邻的导电部件之间的距离，用于防止电弧放电和电击等安全问题。
在电子产品的设计和制造过程中，电气间隙的要求通常是根据产品的功率大小、电压等级以及工作环境来确定的。
对于高电压和高功率的产品，电气间隙要求较大，以确保产品的安全性。
电气间隙的检测主要是通过人工观察和测量实施的。
人工观察电气间隙的方法是将待测产品放置在规定条件下（如规定的环境温度和湿度等），然后通过肉眼观察产品内部的相关导电部件之间的距离。
观察可以直接进行，也可以通过放大镜、显微镜等工具来辅助。
观察时，需要注意导电部件之间是否存在明显的接触或短路现象，以及是否符合设计要求的间隙大小。
除了观察，还可以通过测量的方式来确定电气间隙。
测量时，使用测量工具（如游标卡尺、光电尺等）来测量导电部件之间的距离。
测量结果需要与产品设计要求进行对比，以确定电气间隙是否符合要求。
爬电距离是指电气设备绝缘表面上两个不同电位间的最短距离，用于避免绝缘击穿和电弧放电带来的安全隐患。
爬电距离的要求主要根据产品的工作电压和工作环境来确定。
对于高电压和潮湿环境下的产品，爬电距离要求较大。
爬电距离的检测主要是通过绝缘试验来实施的。
绝缘试验是将产品的绝缘表面置于指定的电压下，通过观察电气设备绝缘表面是否发生击穿来确定爬电距离。
试验时，需要根据产品的工作电压和工作环境确定合适的试验电压。
试验电压可以是直流电压或交流电压，具体选择取决于产品的特点和要求。
在试验过程中，需要观察绝缘表面是否出现电弧放电或击穿现象，并记录试验电压与观察结果之间的关系。
需要注意的是，电气间隙和爬电距离的检测方法和观察结果可能因不同国家或地区的法规和标准而有所不同。
在进行电子产品检测时，需要参考相应的法规和标准，以确保产品的安全性和可靠性。
电器产品爬电距离和电气间隙测量
整理课件
10
二）确定爬电距离步骤
确定工作电压的有效值或直流值；
确定材料组别（根据相比漏电起痕指数，其划分为：Ⅰ组材料， Ⅱ组材料，Ⅲa 组材料, Ⅲb组材料。注：如不知道材料组别， 假定材料为Ⅲb 组） 确定污染等级； 确定绝缘类型（功能绝 缘、基本绝缘、附加绝缘、加强绝缘） 电气间隙、爬电距离 的要求值： 电气间隙根据测量的工作电压及绝缘等级
电产品品爬电距离和电气间隙
测量
依据标准IEC60335-1（GB/4706.1）、IEC60664-1E GB/T16935.1-2008第6.2条，GB8898、GB4943、GB2099.1、 GB16915.1、GB14536.1、GB15092.1、GB19212.1、GB7000.1、
GB12350、
整理课件
7
一．名词解释： 1、 安全距离包括电气间隙（空间距离），爬 电距离（沿面
距离ห้องสมุดไป่ตู้和绝缘穿透距离。 2、 电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿
空气测量的最短距离。 3、 爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿
绝绝缘表面测量的最短距离。 4、 一次电路：一次电路是直接与交流电网电源连接的电路。 5、 二次电路：二次电路是不与一次电路直接连接，而是由位
从对一次电路二次电路的名词定义可以看出，二次电路可能是安全可触及的， 也可能是危险带电的；一个设备内可能同时存在一次电路和二次电路，例如预 定与电网电源直接相连使用的电源适配器；一个设备也可能本身就是二次电路 ，例如采用一台发电机或电池供电的设备。在理解和区分一次电路和二次电路 的基础上，也就理解标准中为什么二次电路中也有对基本绝缘、附加绝缘、加 强绝缘等的电气间隙的要求。
对GB4943-2001中电气间隙和爬电距离要求的几点理解
对GB4943-2001中电气间隙和爬电距离要求的几点理解来源:赛宝信息中心作者:佚名时间:2007-09-03 09:45:57 字体:[大中小] 收藏我要投稿GB4943-2001（IEC60950：1999）中对电气间隙和爬电距离的要求相对于其他标准较有特色。
下面是对GB4943-2001第2.10条的一些理解。
1．从保证电气间隙和爬电距离尺寸的目的来理解明确保证电气间隙和爬电距离尺寸的目的是理解和实施执行以及对其进行检测的基础。
根据标准表述“电气间隙的尺寸应使得进入设备的瞬态过电压和设备内部产生的峰值电压不能使其击穿。
爬电距离的的尺寸应使得绝缘在给定的工作电压和污染等级下不会产生闪络或击穿（起痕）。
”，可以看出，电气间隙和爬电距离的防范对象和考核目的不同。
电气间隙防范的是瞬态过电压或峰值电压；而爬电距离是考核绝缘在给定的工作电压和污染等级下的耐受能力。
就如何确定电气间隙的要求，标准第43页的注4表述为，“在表2H中按额定电源电压和污染等级来选择合适的列，再按等于工作电压的电源来选择适当的行，注意最小电气间隙值”，令人费解。
该段的英文原文为“Select the appropriate column in table 2H for the nominal AC MAINS SUP PLY voltage and Pollution Degree. Select the row appropriate to a WORKING VOLTAGE equal to the AC MAINS SUPPLY voltage. Note the minimum CLE ARANCE requirement.”可见，应将“再按等于工作电压的电源来选择适当的行”翻译为“再按等于电源电压的工作电压来选择适当的行”，理解起来也就非常轻松了。
另外，表2K中第1行第4列中“额定电源电压＞300V～≤600V（瞬态额定值4000V）”应为“额定电源电压＞300V～≤600V（瞬态额定值2500V）”2001版IEC60950已经将表2H和表2K中第1行内容的作了改变，由原来的“额定电压xxxV（瞬态电压值xxxxV）”变更为“瞬态电压值xxxxV（额定电压xxxV）”，这一变化表面上看只是顺序的简单重排，但新版本显然更强调和体现了“电气间隙的尺寸应使得进入设备的瞬态过电压和设备内部产生的峰值电压不能使其击穿”这一原则要求，版本的变更无疑更加有助我们理解标准的深刻含义。
浅析GB 标准的爬电距离和电气间隙
２、在确定两种不同额定电气强度材料之间的最短 距离时，由于空气的额定电气强度通常是最弱的，因此两 个导电部件之间的爬电距离由空气的绝缘性能来决定的。
实际表现
防止短路，达到试验中电气强度的要 １ 功能性要求
求，偶然性的浪涌，瞬时过电压；
导电性微粒或灰尘，潮湿和冷凝水的 ２ 工作环境要求
堆积，海拔高度的变化；
３ 电路工作要求 开关负载，内部提升电压；
绝缘属性的 热应力和机械应力，绝缘漏电起痕的
４
要求
特性。
表 ４ 爬电距离和电气间隙的决定因素解释
图 ４ 爬电距离要求的查询步骤
尺寸应使得进入设备的瞬态过电压和设备内部产生的峰 值电压不能使其击穿，详细要求见 ２．１０．３。”电气间隙的 要求涉及 ＧＢ４９４３－２００１ 标准表 ２Ｈ、２Ｊ 和 ２Ｋ 三个表。 表 ２Ｈ 和 ２Ｊ 适用于一次电路的电气间隙要求；表 ２Ｋ 适 用于二次电路的电气间隙要求。
ＧＢ４９４３－２００１ 标准第 ２．１０．３．２ 条注 ４：“确定电气 间隙使用表 ２Ｈ 和表 ２Ｊ：在表 ２Ｊ 中按额定电源电压和 污染等级来选择合适的列，再按等于工作电压的电源电 压来选择适当的行。注意最小电气间隙值。
３．３ 确定最小电气间隙的替换方法
ＧＢ４９４３－２００１ 标准第 ２．１０．３ 条相关的确定最小电气间隙的替 换方法见 ＧＢ４９４３－２００１ 标准附录 Ｇ，现将有关方法用方框图型式 标示出来。以便于更好的理解和确定最小电气间隙的替代方法。
浅议爬电距离和电气间隙的正确检测
文/程滔提要：正确理解标准中关于爬电距离和电气间隙的内在涵义，是准确检测和防止漏检误判的关键。
爬电距离和电气间隙是家用电器产品一项重要的安全检测项目，由于爬电距离和电气间隙不符合标准要求而发生安全事故的事例屡见不鲜。
家电产品的形状各式各样，结构复杂，使用的材料既有金属，也有塑料等非金属。
因此，正确理解标准中关于爬电距离和电气间隙的内在涵义，是准确检测和防止漏检误判的关键。
对家用电器产品的安全性检测，目前执行的主要标准是GB4706.1—2005《家用和类似用途电器的安全第1部分：通用要求》。
该标准等效采用IEC60335.1:2004（Ed4.1）。
GB4706.1标准中29.1和29.2条款已明确电器产品的爬电距离和电气间隙应分别不应小于表16、表17，表18的规定值。
对于爬电距离和电气间隙，一般人都会这样认为，导电部分之间当然存在着电气间隙和爬电距离的考核问题。
那么，导电部体与器具的外壳（或易触及部件）是否也要考核呢？GB/T16935.1—1997是这样定义的：电气间隙是指两导部分在空气中的最短距离；爬电距离是指两导电部分之间沿缘绝材料表面的最短距离。
GB4706.1—2005标准的解释则更加明确，电气间隙：“两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离。
”爬电距离：“两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径。
”下面就爬电距离和电气间隙的几种主要形式的检测谈点浅见。
1、不同极性的带电部件之间。
在检测过程中，常会碰到有防止污物沉积保护，无防止污物沉积保护和漆包线绕组三种情况。
对于裸露的带电元件的安装回路间的间隙应予考核，不可认为在同一回路中不存在考核问题，如电吹风交错的发热丝之间。
2、带电部件与其他基本绝缘的金属部件之间。
如何判别是否有污物沉积保护？有适当的防尘外壳，且其中不会产生粉末的电器内部，可认为具有防止污物沉积保护，如台风扇底座内的琴键开关。
GB4793_1_2007与GB4943_2001标准的差异对照
标 准 试 验 电 压 ＧＢ ４９４３ 查表 ５Ｂ ＧＢ ４７９３．１ 查表 ９
施 加 时 间 ６０ｓ ５ｓ
判 定 方 法 是否击穿 是否击穿
２） 接 触 电 流 测 试 接触电流测试是 ＧＢ ４９４３－２００１ 中的必测项目。
表 ２ 保护连接阻抗试验的差异
ｃ） 设 计 使 用 交 流 电 网 电 源 作 为 通 信 传 播 媒 介 的 信 息技术设备。
ＧＢ ４７９３．１－２００７ 是用于试验和测量设备、工业 过程控制设备和实验室设备，该设备是专门为工业、 实 验 室 和 教 育 目 的 用 的 。这 样 的 设 备 包 括：
收 稿 日 期 ：２００８－０５－２６ 作 者 简 介 ：柳晓菁（１９７６－），山西运城人，工学博士，现就职于机械 工业仪器仪表综合技术经济研究所，主要研究方向是测量、控制及 实验室电气设备安全测试和标准化等。
(In strum en tation Tech n ology & E con om y In stitute, B eijin g 100055) 【 摘 要 】 在 电 子 产 品 安 全 检 测 领 域 ， Ｇ Ｂ ４ ７ ９ ３ ． １ － ２ ０ ０ ７ 和 Ｇ Ｂ ４ ９ ４ ３ － ２ ０ ０ １ 是 我 国 两 大 现 行 通 用 国 家 标 准 。
间的电气间隙查 ＧＢ ４９４３－２００１ 的表 ２Ｈ 和表 ２Ｊ，二 次电路的电气间隙查 ＧＢ ４９４３－２００１ 的表 ２Ｋ。对于爬 电距离，查 ＧＢ ４９４３－２００１ 的表 ２Ｌ。
ＧＢ４７９３．１－２００７ 对于电气间隙和爬电距离的测量 步骤总结为：
１） 相 线 － 中 线 电 压 交 流 有 效 值 或 直 流 值 ，确 定 二 次电路的工作电压；
电路板的爬电距离和电气间隙是怎么规定的？
一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。
422元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于I类设备的开关电源（本公司的大部分开关电源均为I类设备），在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）a、对于AC-DC电源（以不含有PFC电路及输入额定电压范围为100-240V〜为例）b、对于AC- DC电源（以含有PFC电路及输入额定电压范围为100-240V〜为例）电气间隙爬电距离（DC+ - （DC-）（保险管之前）0.7mm 1.4mm输入-地（保险管之前）0.7mm 1.4mm输入-地（保险管之后）0.9mm 1.4mm输入-输出（考虑为基本绝缘）0.9mm 1.4mm输入-输出（考虑为加强绝缘） 1.8mm 2.8mm输入-磁芯、输出-磁芯0.7mm 1.4mm4.2.3变压器内部的电气隔离距离：变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。
如果变压器没有挡墙，那么变压器的隔离距离就等于所用胶纸的厚度。
另外，对于AC-DC电源，变压器初、次间绕注的厚度，所以变压器的引脚需要套上绝缘套管且套管要穿过挡墙。
气分离测得最短直线距离；沿面距离(clearanee): 沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离.沿面距离(clearanee)不满足标准要求距离时：PCB板上可采取两个导电组件之间开槽的方法，导电组件与外壳、可触及部分之间距离不够，则可将导电组件用绝缘材料包住。
将导电组件用绝缘材料包住既解决了空间距离(Creepage dista nee) 也解决了沿面距离根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N> 2.5mm L.N PE (大地)》2.5mm保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
电气间隙与爬电距离
电气间隙与爬电距离
1.电气间隙的确定电气间隙应以承受所要求的冲击耐受电压来确定。
对于直接接至低压电网供电的设备，其所要求的冲击耐受电压是前述所确定的额定冲击电压。
(1响素电气间隙应从表中选取，在确定电气间除时应考虑以下影响因素-功能绝缘的冲击耐受电压要求，基本绝缘、附加绝缘和加强续修的冲击耐受电压要求;
--电场条件;
---海拔;
一微观环境中的污染等级。
机械影响，例如振动和外施力等，则要求有较大的电气间隙。
(2)电场条件导电部件(电极)的形状和布置会影响电场的均匀性。
进而影响到耐受规定电压所需要的电气间隙。
1)非均匀电场条件选用不小于非均匀电场的电气间晾可不必考虑导电部件的形状结构，也不必用电压耐受试验进行验证。
由于不能控制形状结构，可能会对电场的均匀性产生不利影响，因此通过绝缘材料的外壳中缝隙的电气间原应不小于非均匀电场条件规定的电气间隙。
2条件;B的电气间隙之值仅适用于均匀电场。
只有当导电部件(电极)的形状结构设计成使该处内部电场强度基本上为恒定的电压梯度时才能采用此值。
爬电距离和电气间隙国标
爬电距离和电气间隙国标
摘要：
1.爬电距离和电气间隙的定义
2.国标中爬电距离和电气间隙的规定
3.影响爬电距离和电气间隙的因素
4.如何在设计和使用中遵守国标要求
5.国标对于爬电距离和电气间隙的重要性
正文：
爬电距离和电气间隙是电气安全领域中两个重要的概念。
在电气设备的设计和使用过程中，需要严格遵守我国的相关国家标准，以确保人身和财产的安全。
根据我国国家标准，爬电距离是指两个导电部件之间在正常使用条件下，由于表面电场强度引起空气击穿的最小距离。
电气间隙则是指两个导电部件之间在正常使用条件下，由于介质击穿或电弧放电引起短路的最小距离。
这两个参数都是衡量电气设备安全性能的重要指标。
影响爬电距离和电气间隙的因素有很多，包括环境条件（如温度、湿度等）、设备材料、电压等级等。
在实际应用中，需要根据具体情况对这些因素进行综合考虑，以确保电气设备的安全可靠。
在电气设备的设计和使用过程中，应严格遵守我国的相关国家标准。
例如，根据GB 50254-2014《建筑电气设计规范》规定，不同电压等级的设备应满足相应的爬电距离和电气间隙要求。
此外，在使用过程中，还需要定期对
设备进行检查和维护，确保其安全性能始终符合国标要求。
国标对于爬电距离和电气间隙的要求具有重要的实际意义。
一方面，这些要求可以有效防止由于电气击穿、电弧放电等引起的火灾、触电等事故；另一方面，它们也是保障电力系统稳定运行、降低设备故障率的重要措施。
总之，爬电距离和电气间隙的国标规定对于确保电气设备的安全性能具有至关重要的作用。
电气间隙 爬电距离 标准
电气间隙爬电距离标准电气间隙爬电距离标准。
电气间隙是指电气设备中两个导电部件之间的最小距离，它是保证设备安全运行的重要参数之一。
而爬电距离则是指在给定的电压下，两个导电部件之间不会发生击穿现象所需要的最小间隙距离。
电气间隙和爬电距离的标准对于电气设备的设计、生产和运行具有重要的指导意义。
根据国家标准和行业规范，电气间隙和爬电距离的标准是根据电气设备的额定电压来确定的。
一般来说，额定电压越高，对电气间隙和爬电距离的要求就越严格。
在不同的电气设备中，电气间隙和爬电距离的标准也会有所不同。
在进行电气设备的设计和生产时，必须严格按照国家标准和行业规范的要求来确定电气间隙和爬电距离。
这样才能保证电气设备在运行过程中不会发生击穿和漏电现象，从而确保设备的安全可靠运行。
除了在设计和生产阶段严格控制电气间隙和爬电距离，对于已经投入使用的电气设备，定期的维护和检测也是非常重要的。
定期的维护和检测可以及时发现电气设备中电气间隙和爬电距离的问题，从而及时进行处理，确保设备的安全运行。
在进行电气设备的维护和检测时，需要特别注意电气间隙和爬电距离的变化情况。
一旦发现电气间隙和爬电距离不符合标准要求，就需要及时采取相应的措施，比如进行绝缘处理、更换部件等，以确保设备的安全运行。
总之，电气间隙和爬电距离的标准是保证电气设备安全运行的重要依据，必须严格遵守国家标准和行业规范的要求。
只有在设计、生产和运行过程中严格控制电气间隙和爬电距离，才能确保电气设备的安全可靠运行。
同时，定期的维护和检测也是非常重要的，可以及时发现和处理电气间隙和爬电距离的问题，从而保障设备的安全运行。
爬电距离和电气间隙国标
爬电距离和电气间隙国标电气绝缘是指在电路中，使用绝缘材料来隔离导电体，防止电流流失和电流外泄。
为了确保安全可靠的电气绝缘，国际上普遍采用了一系列标准和规范，其中包括电气距离和电气间隙的要求。
电气距离是指两个电气元件之间的最小距离，来保证在正常条件下不会发生电击或放电。
电气距离主要针对的是电气设备之间的距离，比如开关、插座、仪表等。
根据国际电工委员会（IEC）的定义，电气距离分为清除距离、隔离距离和保护距离。
清除距离是指两个不同电压等级的电气设备之间需要保持的最小距离，以防止放电或电击危险。
这个距离通常是根据设备电压等级和绝缘材料的性能来确定的。
隔离距离是指同一电压等级的电气设备之间需要保持的最小距离。
这个距离是为了保证设备之间的相互隔离，防止电源短路或短路引起的火灾等危险情况。
保护距离是指在特定环境中，保护设备和人员安全所需的最小距离。
这个距离是为了防止触电、电击或其他电气事故，并确保人员和设备在正常工作条件下的安全。
电气间隙是指两个导电元件之间的最小间隔，以防止电流传导或电击。
电气间隙通常用于绝缘的导体、芯线等之间，并用于保护电器的正常运行和防止电击等事故。
国际上，有不同的标准和规范来规定电气距离和电气间隙。
例如，IEC标准为全球电气设备制造商提供了统一的准则来确保产品的安全性和可靠性。
IEC 60664是一项关于电气绝缘和电气间隙的国际标准，它规定了不同类别和级别的电气设备所需的电气距离和电气间隙。
这个标准对于保护人员和设备免受电气事故的影响非常重要。
在中国，国家标准GB 50052-2009《建筑物电气设计标准》和GB 50054-2017《建筑物电气工程源和用电工程施工及验收规范》则规定了建筑物电气系统中的电气距离和电气间隙。
这些标准详细规定了不同设备的电气距离和电气间隙要求，如墙壁上的开关和插座、灯具和水龙头等。
总之，电气距离和电气间隙是确保电气设备安全运行和人员安全的关键要素。
国际上和中国都有相应的标准和规范来确保这些要求得到满足。
电器产品爬电距离和电气间隙测量
2）GB8898 对直接与电网电源连接的，X 值规 定为 1.0mm。
对不直接与电网电源连接的，且经过防灰尘 和潮气侵入的封闭、包封或气密密封的设备 、组件或元器件，X 值规定为0.25离）的要求小于 3mm，则沟槽宽度 X最小可 减小到该距离的 1/3，但不小于 0.2mm。
爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备 防护界面之间的最短路径。即在不同的使用情况下，由于导体周围的绝 缘材料被电极化，导致绝缘材料呈现带电现象。此带电区（导体为圆形 时，带电区为环形）的半径，即为爬电距离；
爬电距离：
在绝缘材料表面会形成泄漏电流路径。若这些泄 漏电流路径构成一条导电通路，则出现表面闪络或击 穿现象。绝缘材料的这种变化需要一定的时间，它是 由长时间加在器件上的工作电压所引起的，器件周围 环境的污染能加速这一变化。
五．关于 GB15092.1-2003 中 20 条款的理解。 电气间隙的测量:主要考虑因素额定电压、电压类别和污染等 级，对基本绝缘、工作绝缘、附加绝缘、加强绝缘、三种断开 状态分别加以说明，另外对于基本绝缘及附加绝缘有必要时可 进行附录 M 脉冲电压试验以验证电气间隙经得起规定的瞬时过 电压。
爬电距离的测量:主要考虑因素为正常使用中预期会出现的电 压，、污染等级、材料组别
一）X值的选取
爬电距离和电气间隙尺寸要求
一次侧线路之电气间隙尺寸要求二次侧线路之电气间隙尺寸要求但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料；——对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试验；或者：——由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者：——对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者：——由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。
爬距、电气间隙
安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5m m，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
爬电距离和电气间隙
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例12：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例13：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例14：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例15：
绝缘材料
闪烁作用下的材料衰变
电弧
表面污染
不稳定的泄漏 电流
闪烁
无衰变
玻璃，云母，陶 瓷等无机非金属 材料
电腐蚀
爬电距离不小 于电气间隙
电痕化 CIT评估
绝缘材料
材料组别和相比电痕化指数（CTI）测试
依据标准：IEC 60112
绝缘材料组别I: 600≤CTI 绝缘材料组别II: 400≤CTI<600
绝缘材料组别IIIa: 175≤CTI<400 绝缘材料组别IIIb: 100≤CTI<175
确定爬电距离要求值（usual）
工作电压 污染等级 绝缘材料CTI值 查表
例3：一个I类220V, IP40的LED驱动，Vo15Vmax, PCB板无灌胶。通过查表，试判断内置接线端子， 初级到金属外壳，初级到次级的爬电距离要求。
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例8：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例9：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例10：
电气间隙和爬电距离的测量方法
━━━━━━ 电气间隙 ┅┅┅┅┅┅ 爬电距离 例11：
正确理解爬电距离和电气间隙
2.期刊论文 闫实.Yan Shi 爬电距离和电气间隙的比对试验 -安全与电磁兼容2007,""(6)
注： 功能性的要求－ 防止短路 达到试验中电气强度的要求 偶然 性的浪涌 瞬时过电压； 工作环境要求－ 导电性微粒或者灰尘 潮湿和冷凝水的堆积 海拔高度的变化； 电路工作的要求－ 开关负载 内部提升电压； 绝缘属性的要求－ 热应力和机械应力 绝缘漏电起痕的特性
图２ 爬电距离和电气间隙的决定因素 但是电气间隙的要求不考虑极端情况下的电源瞬 时电压 而是考虑额定电压加上电压漂移值 如果器具使 用中存在浪涌电压的情况 那么设计者就应该提高器具 的额定电压值
爬电距离 电气间隙 空气 绝缘 Abstract
Ｇｉｖｅｓ ａｎ ｏｖｅｒｖｉｅｗ ｏｆ ｃｏｒｒｅｃｔｌｙ ｕｎｄｅｒｓｔａｎｄｉｎｇ ｃｒｅｅｐａｇｅ ｄｉｓｔａｎｃｅ ａｎｄ ｃｌｅａｒａｎｃｅ，Ｉｔ ａｌｓｏ ｐｒｅｓｅｎｔｓ ｔｈｅ ｒｉｇｈｔ ｍｅａｓｕｒｅ ｔｏ ｆｕｌｆｉｌｌ ｔｈｅ ｓａｆｅｔｙ ｒｅｑｕｉｒｅｍｎｅｔ． Ｇｉｖｅｓ ａｓ ｏｖｅｒｖｉｒｗ ｏｆ ｃｏｒｒｅｃｔｌｙ ｍｅａｓｕｒｅ ｆｕｌｆｉｌｌ ｓａｆｅｔｙ
本文简述了电气间隙和爬电距离的基本概念、GB 4706.1-2005中的新变化及产生这些变化的原因,给出了GB 4706.1-2005电气间隙和爬电距离的一般合格判定步骤.
5.期刊论文 章克强 低压电器设备的电气间隙和爬电距离 -上海电器技术2001,""(3)
爬电距离与电气间隙
爬电距离与电气间隙
爬电距离是由电气设备的额定电压、绝缘材料的耐泄痕性能以及绝缘 材料表面形状等因素决定的，它决定了电气设备耐受环境的水平。爬电距 离取决于工作电压的有效值、绝缘材料对其影响较大。
电气间隙是由雷电冲击电压决定的，它决定了电气设备的外绝缘水平。 它的大小取决于工作电压的峰值，电网的过电压等级对其影响较大。
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
规定的距离。
爬电距离与电气间隙
确定爬电距离步骤
1、确定工作电压的有效值或直流值； 2、确定材料组别； 3、确定污染等级； 4、确定绝缘类型（基本绝缘、附加绝缘、功能绝缘、加强绝缘）。
确定电气间隙步骤
1、确定工作电压峰值和有效值； 2、确定设备的供电电压和供电设施类别 ； 3、根据过电压类别来确定进入设备的瞬态过电压大小； 4、确定设备的污染等级（一般设备为污染等级2）； 5、确定电气间隙跨接的绝缘类型（基本绝缘、附加绝缘、功能绝 缘、加强绝缘）。
1、测量时设备一定不可带电； 2、测量爬电距离时，注意两个绝缘材料之间的接合处（如胶合） 亦被视为上述表面； 3、对包含抽出式部件的成套设备，需在试验位置、分离位置分别验证电气间 隙和爬电距离； 4、当成套设备中有相对运动的部件时，需在相对运动部件处于最不利位置时 测量电气间隙和爬电距离。
谢谢！
请各位师傅批评指正
爬电距离和电气间隙,是两个概念,在进行判断时必须同时满足，不可以 相互替代。
爬电距离与电气间隙
爬电距离与电气间隙
爬电距离与电气间隙
爬电距离与电气间隙
研究目的
爬电距离和电气间隙对电气产品的安全有着非常重要的作 用，如果电气产品中带电部件与外壳之间距离过小，很容易短 路或漏电，使外壳带电，危害人身安全；不同电位的带电部件 之间的距离过小，也容易造成极间短路或极间漏电，引发火灾 或绝缘功能的失效，使电气产品的绝缘性能下降。因此 ，在安 全检验中，需在熟悉电器产品内部结构的基础上分辨出各绝缘 结构的组成，分清带电部件和可触及部位，确定它们之间的爬 电距离和电气间隙路径，用符合标准要求的测量设备量化路径， 判定产品在该项 目上是否符合标准要求 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期:2010-11-16GB479311-2007标准中电气间隙和爬电距离邓振进(湖南省医疗器械与药用包装材料(容器)检测所,湖南长沙410001)〔中图分类号〕TH77 〔文献标识码〕A 〔文章编号〕1002-2376(2011)01-0009-04 〔摘 要〕本文介绍了G B479311中电气间隙和爬电距离定义、影响因素以及测量方法。
〔关键词〕电气间隙;爬电距离;瞬态过电压;绝缘类型;基本绝缘;辅助绝缘;加强绝缘;漏电起痕指数。
爬电距离和电气间隙是考核电气产品安全的重要指标。
如果爬电距离过小,电源两极之间、电气产品中的带电部件和外壳之间容易短路,使电源短路、外壳带电,危及人身安全;如果电源短路、带电部件之间的电气间隙过小,容易产生极间短路或/和极间漏电,可能使电气产品泄漏电流增加,电气强度下降,降低产品的安全性能。
1 爬电距离和电气间隙的定义爬电距离是指两个导电零部件沿绝缘材料表面的最短距离,它考核绝缘在给定的工作电压和污染等级下的耐受能力;电气间隙是指两个导电零部件在空气中的最短距离,它防范的是跨接于绝缘上的瞬态过电压或重复峰值电压,可以看出爬电距离和电气间隙考核的目的和防范的对象不同的。
2 影响爬电距离和电气间隙的因素爬电距离除了与绝缘类型(基本绝缘、双重绝缘、加强绝缘三种)有关外,还与微环境污染等级(污染等级1、污染等级2、污染等级3)、材料的绝缘性能(即CTI 值)、工作电压密切相关。
绝缘材料因污染、泄漏电流和闪烁放电的综合作用,其表面受到损伤,并逐步形成导电通道,即所谓的“漏电起痕”。
材料按其CTI (相比漏电起痕指数)值被分为四个组别,如下:材料组别Ⅰ600≤CTI ;材料组别Ⅱ400≤CTI <600;材料组别Ⅲa 175≤CTI <400;材料组别Ⅲb 100≤CTI <175。
上面的CTI 值是指按G B /T 4207的规定,在为此目的专门制备的样品上,用溶液A 来试验所获得的数值(材料表面能经受住50滴电解液而没有形成漏电起痕迹的最高电压值)。
对玻璃、陶瓷或其他不产生漏电起痕的无机绝缘材料,爬电距离无需大于其相关的电气间隙。
这就是输变电设备选用这类绝缘材料的原因之一。
在设计爬电距离时,应在固体绝缘表面尽可能设置一些横的筋和槽,以阻断漏电流途径,延缓漏电起痕的进程。
电气间隙除了与绝缘类型有关外,还与微环境污染等级、海拔高度、电场条件、工作频率电压等因素有关。
(1)污染等级污染是由外来物质,包括固体、液体和气体造成的,其结果是桥接小的电气间隙,降低绝缘材料的表面电阻,使之承受不了电路中可能出现最大瞬态过电压,因此使用外壳,包括密封可以有效减少D iscussi on about the Ver i f i ca ti on and Effect Factor of D eter m i n a ti on of Resist ance of Protecti veC loth i n g M a ter i a ls to Penetra ti on by Blood Borne Pa thogen s———TestM ethod Usi n g Ph i -X174Bacter i ophagePan Sichun,W ang Zhengqi,Yue W eihua,L iu Si m in(Beijing institute of medical device testing,Beijing 100120,China )Abstract:The standard of YY/T 0689-2008deter m inati on of resistance of p r otective cl othing materials t o penetrati on by bl ood -borne pathogens ———test method using phi -X174bacteri ophag is based on the I S O 16604:2004internati onal standard 1Co mbined withs o me years’p ractical ex periences of p r oduct testing with p r otective material,we did the feasibility study of this standard’s app licability 1Key words:resistance of penetrati on by bl ood -bone pathogens;phi -X174bacteri ophag (ATT C13706-B1);dedicated coli 2bacillus (ATT C13706)污染。
G B479311中按微观环境的污染程度分为:污染等级1、污染等级2、污染等级3,就测量、控制和实验室用设备而言,因为使用环境比较好,仅有非导电性污染,偶尔也会由于凝聚作用而短时导电,若设备和组件采用全封闭的外壳,所以一般采用污染等级2。
(2)海拔高度因为大气压力(密度)不同,同一电气间隙在不同的海拔高度所承受的冲击电压值也不同。
如果设备被规定成能在高于2000m的海拔高度上工作,则其电气间隙要乘以从表1查得的系数,该系数不适用于爬电距离,但是爬电距离始终应当至少等于电气间隙的规定值。
(3)电场条件导电零部件的形状和配置会影响电场强度的均匀性,所以分为均匀电场和非均匀电场两种。
非均匀电场要求的电气间隙比均匀电场大。
测量、控制和实验室用设备电网电源电路很难达到均匀电场的条件,表2列出非均匀电场的数值。
表1 海拔5000m内的电气间隙倍增系数额定工作海拔高度m倍增系数≤200011002001～300011143001～400011294001～50001148 (4)工作频率电压表2列出的电气间隙适用于工频电网电源电路。
(5)绝缘类型表2所列数值适用于基本绝缘和附加绝缘(即辅助绝缘),对于加强绝缘和双重绝缘的数值是两倍基本绝缘的数值。
3 爬电距离和电气间隙的测量311 近似测量法(适合路径为平面)忽略一些不确定因素的影响,如台阶、弧面等,分段路径用游标卡尺和专用测试规直接测量的结果简单相加得出数据,例如在圆柱+台阶阶跃结构中,直接用带电部件和易触及部件之间的水平投影距离的测试数据加上台阶高度和圆柱高度得出的最终结果。
或借助于软细线、铜线、焊锡丝等,将这些细线贴近电气设备表面,对凹槽、圆柱(坑)、不规则曲面等结构进行路径拟合,然后抽出细线,拉直测量细线长度得出最终结果。
下面具体讨论采用游标卡尺和测试规测量爬电距离和电气间隙:爬电距离和电气间隙的测量随测试的部位、使用的测量工具、测试部位的状况的不同要求而不同。
经过归纳总结和分析,不外乎测量直线和折线两种情况,直线中又可分为用卡尺直接测量(可能含有沟槽,但尺寸小于规定值,见G B479311附录C的例1)和用测试规的“止端”和“过端”进行判断,折线的情况可参考G B479311附录C的例2至例11。
例1至例11中规定的、适用于各种实例的沟槽宽度X按不同的污染等级规定如下。
表2 电网电源电路的电气间隙和爬电距离相线-中线电压交流有效值或直流值V 电气间隙数值(见注1)mm爬电距离数值污染等级1污染等级2污染等级3印制线路板CTI≥100m m所有材料组别CTI≥100mm印制线路板CTI≥100mm材料组别ICTI≥600mm材料组别IICTI≥400mm材料组别IIICTI≥100mm材料组别ICTI≥600mm材料组别IICTI≥400mm材料组别IIICTI≥100mm>50～≤100011011012501160171110114118210212 >100～≤150015015015015018111116210212215 >150～≤300115115115115115211310318411417 >300～≤600310310310310310413610715813914注1:不同污染等级的最小电气间隙数值是:污染等级2:012mm;污染等级3:018mm。
注2:所规定的数值是针对基本绝缘或附加绝缘的,对加强绝缘的数值是两倍基本绝缘的数值。
表1 C 11污染等级尺寸X 最小值mm1012521103115 如果所涉及的电气间隙小于3mm ,则最小尺寸X 可减小到该电气间隙的三分之一。
测量电气间隙和爬电距离的方法在下面例1至例11中说明。
这些例子不区分裂缝和沟槽,也不区分绝缘的类型。
需要做出以下一些假定:(1)如果跨越沟槽的宽度大于等于X,爬电距离要沿沟槽的轮廓线进行测量(见例3)。
(2)假定任何凹槽桥接有一段长度等于X 的绝缘连杆,而且桥接在最不利的位置(见例4)。
(3)在相互间能处于不同位置的零部件之间测量电气间隙和爬电距离时,要在这些零部件处于最不利的位置测量。
由于G B479311标准是基础性标准,而且在该标准中引入污染等级的概念,爬电距离和电气间隙的测量方法有比较清晰和全面的说明。
其测量的方法和步骤如下:例1:用测试规测量带电部件和越过基本绝缘的其他金属部件之间的爬电距离和电气间隙(图1电气间隙、爬电距离为直线,且带电部件和金属部件之间的间隙小于2级污染等级所要求的最小尺寸1mm )。
带电部件和越过基本绝缘的其他金属部件的电气间隙,使用专用测试规进行测量,dr 为爬电距离,x1和x2分别为测试规中相邻的两个尺寸,其中x1为最大的“过端”,x2为最小的“止端”,则x2>dr >x1;dl 为电气间隙,y1和y2分别为测试规中相邻的两个尺寸,其中y1为最大的“过端”,y2为最小的“止端”,则y2>dl >y1。
图1 图1 所测量的路径包含一条任意深度,宽度小于X 、槽壁平行或收敛的沟槽。
直接跨沟槽测量爬电距离dr =AB +BC +CD 和电气间隙dl =AB +BC +CD 。
例2:用游标卡尺和测试规测量螺钉头和凹槽外部件的爬电距离和电气间隙(图2爬电距离和电气间隙为折线,且螺钉头和凹槽壁之间的间隙小于2级污染等级所要求的最小尺寸1mm )。
