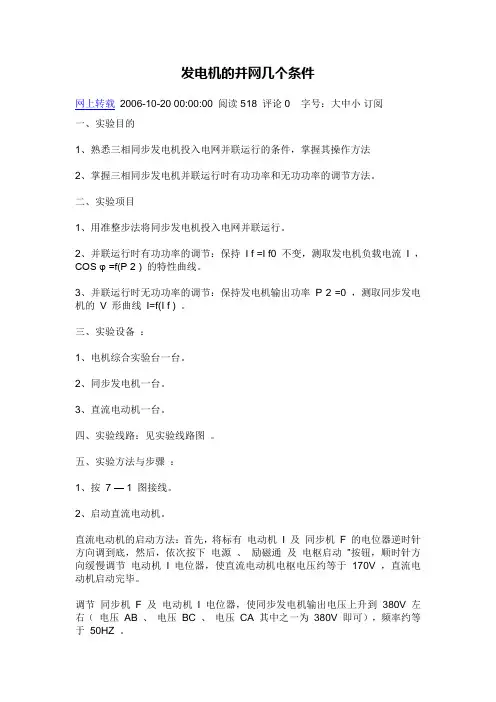

发电机的并网几个条件
发电机的并网几个条件网上转载2006-10-20 00:00:00 阅读518 评论0 字号：大中小订阅一、实验目的1、熟悉三相同步发电机投入电网并联运行的条件，掌握其操作方法2、掌握三相同步发电机并联运行时有功功率和无功功率的调节方法。
二、实验项目1、用准整步法将同步发电机投入电网并联运行。
2、并联运行时有功功率的调节：保持I f =I f0 不变，测取发电机负载电流I ，COS φ =f(P 2 ) 的特性曲线。
3、并联运行时无功功率的调节：保持发电机输出功率P 2 =0 ，测取同步发电机的V 形曲线I=f(I f ) 。
三、实验设备：1、电机综合实验台一台。
2、同步发电机一台。
3、直流电动机一台。
四、实验线路：见实验线路图。
五、实验方法与步骤：1、按7 — 1 图接线。
2、启动直流电动机。
直流电动机的启动方法：首先，将标有电动机I 及同步机 F 的电位器逆时针方向调到底，然后，依次按下电源、励磁通及电枢启动”按钮，顺时针方向缓慢调节电动机I 电位器，使直流电动机电枢电压约等于170V ，直流电动机启动完毕。
调节同步机 F 及电动机I 电位器，使同步发电机输出电压上升到380V 左右（电压AB 、电压BC 、电压CA 其中之一为380V 即可），频率约等于50HZ 。
3、并网并网前的准备：并网的三个条件： a 、发电机电压要和电网电压相等； b 、发电机的输出频率要和电网频率相同； c 、发电机的相序要和电网相序一致。
三个条件同时满足，发电机方可并网。
（1）调节同步机 F 电位器，使发电机输出电压为380V 左右，满足条件 a 。
（2）调节电动机I 电位器，使发电机输出频率为50HZ ，满足条件 b 。
（3）观察标有压差/ 相差三块电压表，如果摆动方向相同，满足条件 c （否则，停机，对调同步发电机三相绕组端头的任意两相，改变发电机相序）。
在以上三个条件同时满足的情况下，当压差/ 相差三块电压表同时摆动到最小值时（100V 以下），立即按下并网按钮，并网完毕。
三相同步发电机的并网运行(可打印修改)
