结构试验现场检测技术

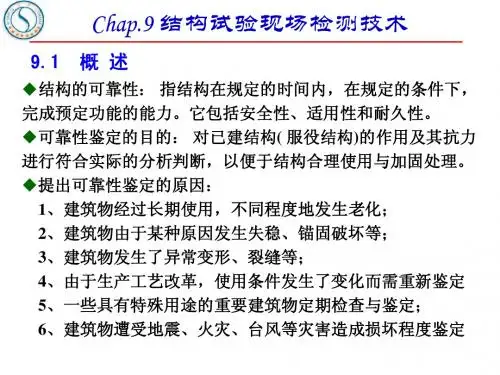

Chap.9 结构试验现场检测技术
Chap.9 结构试验现场检测技术
强度试验与计算： 按《普通混凝土力学性能试验方法》进行抗压试验。 芯样混凝土强度换算值： c 4F
f cu
d
2
式中 F——芯样抗压试验测得的最大压力值（ N）； d ——芯样的平均直径（mm）； a ——高径比换算系数，按表3-2取用；或按下式计算。 h h a (0.61749 0.37967 ) 1 d d
• 回弹仪的构造
物体的硬度越大，碰撞时回弹距 离越大，混凝土的强度与其硬度有 密切的关系。
Chap.9 结构试验现场检测技术
• 回弹仪的技术要求
回弹仪宜采用示值系统为指针直读式
回弹仪必须具有产品合格证及检定单位的检定合格证 回弹仪应符合下列标准状态的要求：
1、水平弹击时，冲击能量为 2.207J ；
例 2：
回弹值
浇灌面修正 值 浇灌面修正 后
平均碳化深度dm(mm) 测区强度值 fcu(MPa) 强度计算(Mpa) n=5
1.0 19.7
1.0 19.8
1.0 20.5
1.0 19.5
1.0 18.0
mfcu=19.5
专业 复核：
fcu,min=18
备注 计算日期： 年 月 日
fcu,e=18
Rm Rma Ra
③非水平方向测试混凝土浇 筑表面或底面时，回弹值浇 筑面修正。
Chap.9 结构试验现场检测技术
Chap.9 结构试验现场检测技术
测区混凝土强度的换算 (1)测强曲线：即事先建立的回弹值与测区混凝土强度的相关 曲线(fcu—R)，使用时应注意相应的适用条件。 统一测强曲线：《规程 》JGJ/T23-2001强度换算表。 地区测强曲线： 如江苏省地方标准 DB32/P(/JG)002-92 。
《结构试验图文并茂》课件
总结和问题解答
总结本课程的要点，并回答学员提出的问题，加深对结构试验的理解和应用。
试验室设备和材料
介绍结构试验室常用的设备和材料，包括负荷框架、传感器、试件材料等。
试验步骤和数据采集
详细说明结构试验的步骤和数据采集方法，包括试验前的准备、测量技术、数据记录等。
数据分析处理和结果展示
介绍结构试验数据的分析处理方法，并展示结果的方式，如图表、统计数据 等。
案例分析
通过实际案例，展示结构试验的应用领域和成果，并分析其中的关键问题和 解决方法。
《结构试验图文并茂 PPT课件
本课件将帮助您了解结构试验的基本原理、试验室设备和材料、试验步骤和 数据采集、数据分析处理和结果展示、案例分析，以及总结和问题解答。
课程介绍
本节将介绍本课程的目标和内容，让您了解结构试验的重要性，并为后续章 节做好准备。
试验的基本原理
本节将解释结构试验的基本原理，包括受力分析、载荷应力曲线等关键概念。
《建筑结构试验》课件
建筑结构试验
结构试验在我国的发展历史：
./ 解放前，结构试验在我国几乎是空白； ./ 1953年，长春市25.3m输电塔原型检验性试验； ./ 1957年，武汉长江大桥静载和动载试验； ./ 1959年，北京火车站35m×35m双曲薄壳静力试验； ./ 70年代后，上海体育馆、南京五台山体育馆网架模型 试验； ./ 1977年，“建筑结构测试技术的研究”八年规划； ./ 上世纪80年代以来，随着大型高精度试验装置和数采 系统的应用，标志着我国结构试验达到一个新水平。
建筑结构试验
静力试验与动力试验：
./ 静力试验 ♦ 单调静力试验、低周反复静力试验等 ♦ 优点：加载设备简单，试验观测方便 ♦ 缺点：不能反映结构动力性能 ./ 动力试验 ♦ 振动台试验、疲劳试验、风载试验等 ♦ 优点：能真实反映结构的动力特性和动力响应 ♦ 缺点：加载设备和测试手段复杂
建筑结构试验
建筑结构试验
第三章 结构试验的荷载设备
建筑结构试验
结构试验中的加载方法：
./ 重力加载法； ./ 液压加载法； ./ 惯性力加载法； ./ 机械力加载法；
./ 气压加载法； ./ 电磁加载法； ./ 人激振动加载法； ./ 环境随机振动激振法。
建筑结构试验
重力加载法：
./ 包括重力直接加载法和杠杆加载法。 直接加载法 应注意避免因荷重 块产生拱作用而改 变荷载分布。 杠杆加载法 结构变形后荷载不 改变，但无法自行 卸载。
建筑结构试验
重力加载法：
预应力钢－混凝土组合梁长期荷载试验
建筑结构试验
液压加载法：
./ 目前结构试验中最常用的加载方法； ./ 可适用于静、动载试验，吨位可大、可小； ./ 液压加载方法 ♦ 液压加载系统和试验台座； ♦ 结构试验机系统。 ./ 液压加载装置
第7章 土木工程结构模型试验ppt课件
• 2.第二相似定理：
• 某一现象各物理量之间的关系方程式，都可以表 示为相似准数之间的函数关系。
3.第三相似定理：
现象的单值条件相似，并且由单值条件导 出来的相似准数的数值相等，是现象彼此 的充分和必要条件。
7.3相似条件的确定方法
如果模型和真型相似，则它们的相似常数之间必 须满足一定的组合关系，这个组合关系称为相似 条件。在进行模型设计时，必须首先根据相似原 理确定相似指标或相似条件。
量纲间的相互关系：
1．两个物理量相等，是指不仅数值相等，而且量纲 也要相同。 2．两个同量纲参数的比值是无量纲参数，其值不随 所取单位的大小而变。 3．一个完整的物理方程式中，各项的量纲必须相同， 因此方程才能用加、减并用等号联系起来。这一性质 称为量纲和谐。 4．导出量纲可和基本量纲组成无量纲组合，但基本 量纲之间不能组成无量纲组合。 5．若在一个物理方程中共有n个物理参数x1,x2,x3, x4……xn和k个基本量纲，则可组成(n-k)个独立的无量纲 组合。无量纲参数组合简称“π数”。
常用的物理量的量纲表示法 表7-1
物理量 长度 时间 质量 力 温度 速度 加速度 角度 角速度 角加速度 压强、应力 力矩 能量、热 冲力 功率 质量系统 [L] [T] [M] [MLT-2] [θ ] [LT-1] [LT-2] [1] [T-1] [T-2] [ML-1T-2] [ML2T-2] [ML2T-2] [MLT-1] [ML2T-3] 绝对系统 [L] [T] [FL-1T2] [F] [θ] [LT-1] [LT-2] [1] [T-1] [T-2] [FL-2] [FL] [FL] [FT] [FLT-1] 物理量 面积二次矩 质量惯性矩 表面张力 应变 比重 密度 弹性模量 泊松比 动力粘度 运动粘度 线热胀系数 导热率 比热 热容量 导热系数 质量系统 [L4] [ML2] [MT-2] [1] [ML-2T-2] [ML-3] [ML-1T-2] [1] [ML-1T-1] [L2T-1] [θ-1] [MLT-3θ-1] [L2T-2θ-1] [ML-1T-2θ-1] [MT-3θ-1] 绝对系统 [L4] [FLT2] [FL-1] [1] [FL-3] [FL-4T2] [FL-2] [1] [FL-2T] [L2T-1] [θ-1] [FT-1θ-1] [L2T-2θ-1] [FL-2θ-1] [FL-1T-1θ-1]
结构试验结构试验测试技术PPT教案
信号输入
系统
结构测试过程
信号输出 数据采集
第1页/共67页
4.1 概述
设备仪器的分类
2.按仪器仪表的工作原理分：
1.按功能和使用情况分： ➢传感器： ➢放大器
：
➢显示、记录器 ：
➢分析仪器 ：
➢机械式仪器； ➢电测仪器； ➢光学测量仪器； ➢复合式仪器； ➢伺服式仪器：带有控制功能仪器
➢数据采集仪 ： 自 动 采 集 记录 ；
（3）频率响应好。可测量静态到数十万赫的动态应变。 （4）应变片尺寸小，重量轻。 （5）测量过程中输出电信号，可制成各种传感器。
（6）可在各种复杂环境下测量。
SCHOOL OF CIVIL ENGNIEERING. LUT.
第7页/共67页
4.2 应变测量
1.电阻应变片的工作原理
电阻应变片的工作原理是利用金属导体的“应变
SCHOOL OF CIVIL ENGNIEERING. LUT.
第4页/共67页
4.1 概述
结构试验对仪器设备的使用要求
1.测量仪器不应该影响结构的工作；要求仪器自重轻、尺寸小， 尤其是对模型结构试验，还要考虑仪器的附加质量和仪器对结构 的作用力。 2.测量仪器具有合适的灵敏度、量程和精度。 3.安装使用方便，稳定性和重复性好。 4.价廉耐用，可重复使用，安全可靠，维修容易。 5.在达到上述要求条件下，尽量要求多功能，多用途，以适应多 方面的需要。
第23页/共67页
4.2 应变测量
采 用 如 下 表 示电阻 应变片 的桥路 的度数 值，则 ：
r
4V0 KVi
1 2
3
4
桥路特点：邻臂电阻阻值变化的符号相反，成相 减输出；对臂符号相同，成相加输出。所以桥路 中电阻阻值变化的组合不同，其构成桥路读数值 的特点就不同，可构成不同类别的桥路。
结构试验量测技术ppt课件
防潮防护
短期量测且在枯燥环境下可不做防潮处置。
长期观测或在潮湿环境下必需进展防潮处置， 普通用硅橡胶密封。
粘贴在钢筋上浇灌入混凝土时，必需用纱布和 环氧树脂密封，防止混凝土浇筑过程中损坏电 阻应变片。
粘贴在混凝土上的应变片
〔L>3dmax〕
粘贴在钢构造上的电阻应变片
电阻应变仪实物(1)
如果电阻的 为 变 R1、 化 R2、 量 R3、 依 R次 4；那么：
U B D U A U R BC 1 R D 3 1 4 U R A 2 R K C 4 ( 1 ( R R 1 1 2 R R 3 2 3 ) R R 1 3 4 ( R ) 3 R 4 ) R 2 R 4 R 2 R 4
(2)应变片与构件测点粘贴在一同，温度改动 使构件发生变形。 温度对丈量结果的影响程度： 贴在钢构造上的应变片，当应变片的电阻丝为 镍铬合金时，温度变动1度，假设不进展补偿， 将引起应力的偏向为14.7MPa。
温度补偿技术－温度补偿应变片法
在电桥上接一个与丈量片R1一样规格的应变片 〔温度补偿片〕R2，R2粘贴在与试件资料一样的 补偿块上，补偿块置于与试件测点一样的温度场 中
范围内，从起始值到最大值来回输出中
的最大偏向值或该值与量程的百分比。
温度计
100℃
66℃
200mm
65℃ 0℃
量程：0℃~100℃ 最小分度值：0.1℃ 准确度：当前丈量 值65.7℃，实践准确 值 65.5℃，那么准 确度 =〔65.7-65.5〕 /100=0.2% 灵敏度：
200mm/100℃=2mm
因此，在实验前给位移计一知的规范位移，同 时在应变仪上得到对应的读数，从而求得位移 和应变仪读数的对应关系，此过程称为标定。
建筑结构混凝土结构现场检测技术
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
7.2.2现场检测工作程序
混凝土结构现场检 测工作的基本程序 ，如图7.1所示， 检测机构应向委托 方提供真实的检测 数据、准确的检测 结果和明确的检测 结论。
建筑结构
实验和检测加固
图7.1 混凝土结构现场检测工作程序框图
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
6）构件中钢筋的检测 7）构件损伤的识别与检测 8）结构或构件剩余使用寿命推定 9）结构或构件位移与变形的检测 10）结构性能荷载检验 11）其他特种参数的专项检测
混凝土结构现场检测，应根据检测类别、检测目的、检测项目、 结构实际状况和现场具体条件选择适用的检测方法。工程质量检 测时，应选用直接测试方法或间接方法与直接方法相结合的综合 检测方法。
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
续表7.1
第七章 混凝土结构现场检测技术
5
6
建筑结构
实验和检测加固
1 2
3
4
图7.2 回弹仪内部构造及主要零件名称 1—弹击杆；2—弹击拉簧；3—机壳； 4—压簧；5—弹击锤；6—回弹值指示区
值( R m )和平均碳化深度查附录A得出。
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
6）强度推定值（ f cu , e ）计算
当各测区混凝土强度换算值均未超出所用测强曲线的适用强度范围（
10~60.0MPa）时，结构或构件的混凝土强度推定值 f cu , e应按下列公式
实验和检测加固
第七章 混凝土结构现场检测技术
7.2.2现场检测工作程序
混凝土结构现场检 测工作的基本程序 ，如图7.1所示， 检测机构应向委托 方提供真实的检测 数据、准确的检测 结果和明确的检测 结论。
建筑结构
实验和检测加固
图7.1 混凝土结构现场检测工作程序框图
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
6）构件中钢筋的检测 7）构件损伤的识别与检测 8）结构或构件剩余使用寿命推定 9）结构或构件位移与变形的检测 10）结构性能荷载检验 11）其他特种参数的专项检测
混凝土结构现场检测，应根据检测类别、检测目的、检测项目、 结构实际状况和现场具体条件选择适用的检测方法。工程质量检 测时，应选用直接测试方法或间接方法与直接方法相结合的综合 检测方法。
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
建筑结构
实验和检测加固
续表7.1
第七章 混凝土结构现场检测技术
5
6
建筑结构
实验和检测加固
1 2
3
4
图7.2 回弹仪内部构造及主要零件名称 1—弹击杆；2—弹击拉簧；3—机壳； 4—压簧；5—弹击锤；6—回弹值指示区
值( R m )和平均碳化深度查附录A得出。
建筑结构
实验和检测加固
第七章 混凝土结构现场检测技术
6）强度推定值（ f cu , e ）计算
当各测区混凝土强度换算值均未超出所用测强曲线的适用强度范围（
10~60.0MPa）时，结构或构件的混凝土强度推定值 f cu , e应按下列公式
结构试验测试技术65页PPT
Thank you
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
结构试验测试技术
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
结构试验测试技术
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是累 聚，进 而变成 法律。 ——朱 尼厄斯
【教学课件】第7章_结构试验现场检测技术
2021/8/17
20
建筑结构试验
7.3 砌体结构现场检测技术
1 砌筑块材、砂浆强度检测 2 砌体强度检测 3 承载力的评定
2021/8/17
21
建筑结构试验
7.3.1 砌筑块材、砂浆强度检测
（1）回弹法 （2）推出法
2021/8/17
22
建筑结构试验
7.3.2 砌体强度检测
（1）扁顶法 （2）原位轴压法
第7章 结构试验现场 检测技术
2021/8/17
1
建筑结构试验
第7章 结构试验现场检测技术
1 概述 2 混凝土结构现场检测技术 3 砌体结构现场检测技术 4 地震模拟振动台试验 5 钢结构现场检测技术
2021/8/17
2
建筑结构试验
7.1 概述
1 结构检测程序 2 结构可靠性的评级方法与标准
2021/8/17
2021/8/17
10
建筑结构试验
7.2.2 混凝土强度检测
2021/8/17
11
建筑结构试验
7.2.2 混凝土强度检测
（2）超声法检测混凝土特点 （3）检测仪器 7.2.2.3 超声回弹综合法 ①混凝土的龄期和含水率对回弹值和声速都有影响 ②超声波在混凝土材料中的传播速度反映了材料的弹性 性质
2021/8/17
17
建筑结构试验
7.2.5 混凝土结构钢筋检测
（1）计算简图和有关的几何尺寸 （2）材料强度取值和作用效应 （3）结构构件的承载能力验算和评级 （4）连接与构造的承载力及其评级
2021/8/17
18
建筑结构试验
7.2.5 混凝土结构钢筋检测
2021/8/17
19
第七章 结构及地基现场检测技术2016.4
土表面质量，当混凝土碳化深度较大时，实测出的是碳化后 混凝土表面的硬度情况，对混凝土内部情况很难确定。 超声波可穿过混凝土内部，其纵波速度与混凝土强度有较好 相关性，受碳化深度影响不大，但单独应用时由于影响因素 较多，测试精度较差。 采用两种方法综合测试时，可以相互校正，消除一些不利因 素的影响，提高测试精度。
作性
围
度
本
很好
一般 较宽
快
很低
超声法
好
较差 一般
快
低
超声回弹综合 较好
较好 较宽 较快
低
法
钻芯法
较差
好 很宽
慢
高
拔出法
一般
较好 宽
中等 较高
2. 超声法检测混凝土缺陷
超声法是目前应用最为广泛的混凝土内部缺陷的检测方 法。在工程实践中，超声法主要用来检测裂缝的深度和混凝 土内部的空洞和密实度。 （一）超声法检测的基本原理 ——基于超声波在混凝土介质中 传播时，遇到内部空洞、气孔等 介质，在界面将产生反射、折射、 绕射、衰减等现象，使传播的声 时、振幅、波形、频率等声学参 数发生相应变化，测定这些参数 变化，即可判别混凝土中的缺陷。
无损检测混凝土强度多采用超声-回弹综合法。
检测时，在回弹测区内对角测得3个测点声时，取其算术平 均值，转换为声速v。回弹测试，但不需进行碳化因素修正。
按下式(曲面型)得出第 i 测区混凝土强度换算值。
粗骨料为卵石时
fc cu,i
0.0038(vai )1.23 (Rai )1.95
粗骨料为碎石时
采用超声波检测混凝土构件的裂缝宽度时，同时利用声时和首 波波形信息，有时首波波形比声时更重要。
混凝土结构的内部缺陷
作性
围
度
本
很好
一般 较宽
快
很低
超声法
好
较差 一般
快
低
超声回弹综合 较好
较好 较宽 较快
低
法
钻芯法
较差
好 很宽
慢
高
拔出法
一般
较好 宽
中等 较高
2. 超声法检测混凝土缺陷
超声法是目前应用最为广泛的混凝土内部缺陷的检测方 法。在工程实践中，超声法主要用来检测裂缝的深度和混凝 土内部的空洞和密实度。 （一）超声法检测的基本原理 ——基于超声波在混凝土介质中 传播时，遇到内部空洞、气孔等 介质，在界面将产生反射、折射、 绕射、衰减等现象，使传播的声 时、振幅、波形、频率等声学参 数发生相应变化，测定这些参数 变化，即可判别混凝土中的缺陷。
无损检测混凝土强度多采用超声-回弹综合法。
检测时，在回弹测区内对角测得3个测点声时，取其算术平 均值，转换为声速v。回弹测试，但不需进行碳化因素修正。
按下式(曲面型)得出第 i 测区混凝土强度换算值。
粗骨料为卵石时
fc cu,i
0.0038(vai )1.23 (Rai )1.95
粗骨料为碎石时
采用超声波检测混凝土构件的裂缝宽度时，同时利用声时和首 波波形信息，有时首波波形比声时更重要。
混凝土结构的内部缺陷
建筑结构试验结构试验量测技术PPT课件
100℃
66℃
200mm
65℃ 0℃
• 量程：0℃~100℃ • 最小分度值：0.1℃ • 精确度：当前测量 • 值65.7℃，实际精确 • 值 65.5℃，则精确度 • =（65.7-65.5）
/100=0.2% • 灵敏度：
200mm/100℃=2mm/℃ • 滞后：将该温度计置于
冰水混合物中煮开再降 为冰水混合物，如显示 1℃，则称该温度计的 滞 后为1℃
⑶按测量用途分 • 应变计：用来测量应变 • 位移传感器：用来测量线位移 • 测力传感器：用来测量荷载、压力 • 倾角传感器：用来测量倾角或转角 • 频率计：测量结构振动的频率 • 裂缝传感器：测量混凝土的裂缝 • 测振传感器：测量结构振动的位移、速度和加速
度
⑷按与结构试件的关系分 ✓附着式和非附着式 ✓接触式和非接触式 ⑸按显示和记录方式分 ✓直读式和自动记录式 ✓模拟式和数字式
2.标定 含义--为了确保测量仪器的使用精确度和灵敏度，
保证测试仪器测量数据的误差不超出规定的范 围，进行仪器示值与标准值校对工作的过程。 • 测量仪器的标定分为
强制性检验 经常性自检
标定按两种情况进行
单件标定--可以确定某一件仪器的灵敏度和精确 度。
系统标定--对仪器系统进行系统标定，可以确定 某些仪器组成的系统的灵敏度和精确度。
•
测量结果仅为构件受力P后产生的应变ε P
• 该接线方式对输出无放大作用，温度产生的应变εt
自动消除。
具体补偿几片由被测试件材性、测点位置及环 境等因素确定
• 单片单补—1个工作片，1个补偿片。如砼
• 单片多补—多个工作片，1个补偿片。如钢结构 材料导热性好，应变片相应散热快；实桥野外 试验，必须注意温度场不同（桥体上方、下方、 迎风或背风），宜出现数据回零差，重复性差 及零飘等。
