专题05 电学实验1．影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在探究电阻与其中某个因素的关系时， 要采用控制变量法的思想，要探究导体的电阻大小与一个量之间的关系，需要保持其他量不变。
2．“伏安法”测电阻实验是百色物理中考考查的高频实验，题位为第25题，其中的第(3)小问或第(4)小问常考查电路故障问题，还常常考查电流表、电压表的使用与读数。
有时候会在最后一小问涉及特色方法测电阻，在缺少电流表或电压表，多一个已知电阻时，测量未知电阻或小灯泡正常发光的电阻，设计实验不管是“安阻法”还是“伏阻法”，都是“伏安法”衍生出来的方法，其基本原理都是R ＝U I 。
比如，在缺少电压表时，我们就要利用“并联等压”的方法间接测出电压。
题型训练类型一 探究电阻的大小与哪些因素有关1．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a 、b 、c 是镍铬合金制成的三根导线，a 、b 长度相同但粗细(横截面积)不同，a 、c 粗细相同而长短不同，导线d 由锰铜合金制成，长短、粗细与导线b 相同。
知识导航方法点拨（1）实验中电流表的示数越大，对应的导线电阻 。
（2）将导线a 接在M 、N 之间，闭合开关，电流表示数如图乙所示，此时电流为 A 。
（3）依次将导线b 、c 、d 替换导线a 接入电路，电流表对应的示数如下表所示：导线代号a b c d 电流表的示数 － 1.3 A 2.2 A 2.7 A①选导线a 、b 比较是为了探究导线电阻的大小与粗细(横截面积)的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是 (填写导线代号)；②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越长， 。
（4）若想进一步用“伏安法”测量导线a 的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个电压表和 ，连好电路后，经多次测量，绘得导线a 的U -I 图像如图丙所示，则其电阻为 Ω。
物理人教版九年级全册电学专题复习
测量小灯泡得电功率记录表格:
1 次 数 U/V U实<U额 2 U实=U额 3 U实>U额
I/A P/W
发光情况
（1）由以上的实验现象可知：
当U实< U额时， P实< P额，小灯泡比正常发 光暗。当U实= U额时， P实=P额，小灯泡正常 发光。 当U实> U额时， P实>P额，小灯泡比正常发 光亮。 结论：小灯泡的亮度由它的实际功率决定 的。
安徽省中小学幼儿园教师信息技术应用能力发展测评情境作品

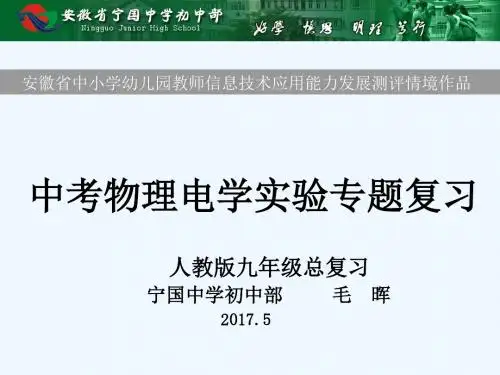

中考物理电学实验专题复习
晖
（一）电学中三个主要电学实验电路图、实 验器材及实物图
图1
图2
图3
1.伏安法测量定值电阻（图1）； 2.测量小灯泡不同发光情况下电阻（图2）； 3.测量小灯泡电功率（图2）； 4.三个电学实验实物连接图（图3）；
（二）近四年安徽中考这两个实验题题号及占的分值统计 年份 2016 题 号 20 题 型 实验题 考查内容 测量电功率实验及电路连接 分值
9
2015
2014 2013
20
19 20
实验题
实验题 实验题
伏安法测量灯泡电功率
伏安法测量灯泡电阻 伏安法测量灯泡电阻
8
11 6
实验一：伏安法测电阻
1．测定值电阻； 2．测量小灯泡不同发光情况下电阻。 要求学生会画电路图，同时在学案中用 笔替代导线，根据电路图连接实物器材。 根据以下两个表格的实验数据，分析实 验结论：
表一 测定值电阻
表二 测小灯泡的电阻
实验二：测量小灯泡的电功率
现有一个小灯泡,铭牌上只有额定电压2.5V， 没有电功率，你们能想办法测量小灯泡的额定电 功率吗?怎样测量? 实验原理：根据公式:P=UI（伏安法） 实验电路图：

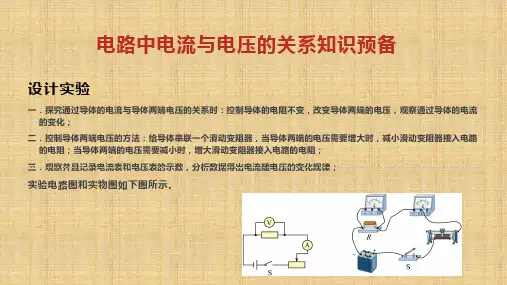

中考复习 九年级物理全一册-电学实验专项复习
电流与电阻的关系
小亮同学用图甲所示的实验器材探究“电流与电阻的关 系”。电源电压恒为3V，滑动变阻器上标有“20Ω，2A” 字样，阻值分别为5Ω、10Ω、20Ω的定值电阻各一个。 3.将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 电压表的示数为 1.8 V不变，应将滑动变阻器的滑片P向 A （选填“A”或“B”）移动，记录此时各表的示数； 4.将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）； 5.实验记录的多组数据如下表所示。分析数据可得出结论： 当电压一定时，通过导体中的电流与电阻成 反 比。
要求滑片P向A端滑动时，滑动变阻器连入电路的电阻变大 （连接时导线不允许交叉）； 2. 小亮将5Ω定值电阻接入电路后，闭合开关，发现电流表有示 数而电压表无示数，则电路中的故障可能是 定制电阻R短路 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的 滑片P，使电流表的示数如图乙所示，此时电路中的电流为 0.36 A；
焦耳定律
1. 实验中，必须取______（选填“质量” 或“体积“）相等的甲、乙两种液体， 规格______（选填“相同”或“不相 同”）的电阻丝。
2. 实验中，通过比较______来判断吸热能 力的强弱。
3. 表中是某次实验记录的数据，分析可知， 液体______（选填“甲”或“乙”）的 吸热能力较强。
测量电功率
在“测量额定电压为2.5V的小灯泡的电功率”的实验中滑动 变阻器标有“20Ω 1A”。
用笔画线代替导线，将图甲补充完整；
正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有 示数，电路故障可能是小灯泡______；
排除故障后，当电压表的示数为2.5V时，电流表的示数如图乙 所示，则小灯泡额定功率为______W；在调节滑动变阻器使电 压表的示数达到3V，小灯泡强烈发光，此时小灯泡的电阻 ______（“增大”、“减小”、“不变”）；
