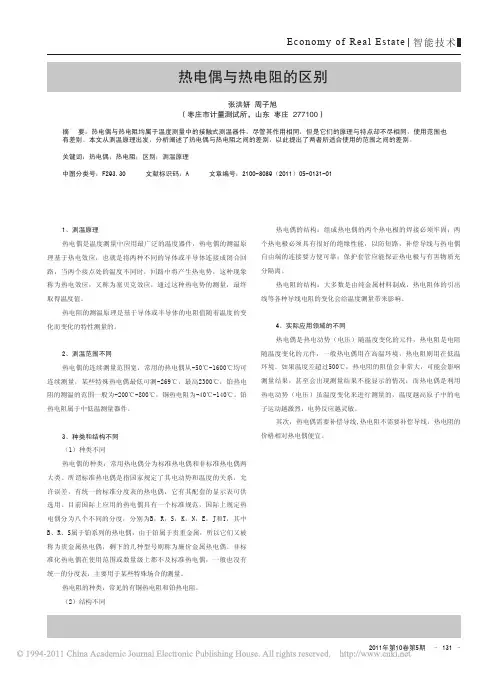

热电偶热电阻的区别

热电偶/热电阻的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。

热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。

要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电偶是TC信号！五、PLC也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。

六、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。

热电阻是电阻信号,热电偶是电压信号。

七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10)、铜电阻Cu50（负50-150度）。

热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S，测量范围0~1300度）、镍铬——镍硅（分度号K，测量范围0~900度）、镍铬——康铜（分度号E，测量范围0~600度）、铂铑30——铂铑6（分度号B，测量范围0~1600度）。

热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同.首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测温范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种,普通型和铠装型。

普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。

但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。

补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。

一般的补偿导线的材质大部分都采用铜镍合金。

热电阻虽然在工业中应用也比较广泛,但是由于他的测温范围使他的应用受到了一定的限制,热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。

其优点也很多,也可以远传电信号,灵敏度高,稳定性强,互换性以及准确性都比较好,但是需要电源激励,不能够瞬时测量温度的变化。

工业用热电阻一般采用Pt100,Pt10,Cu50,Cu100,铂热电阻的测温的范围一般为零下200-800摄氏度,铜热电阻为零下40到140摄氏度。

热电阻和热电偶一样的区分类型,但是他却不需要补偿导线,而且比热点偶便宜三线制铂电阻测量PT100介绍（转载）2010-01-20 10:05:38| 分类：专业整理|字号大中小订阅产品特性：通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200℃～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。

按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，其值达到10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。

测量时取两者的电位差。

虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿。

如果直接测量阻值，应该采用恒流源给热电阻供电，热电阻阻值变化时支路电流保持恒定，热电阻压降为线性较好的温度函数。

放大前应该做滤波处理或者在放大电路中加积分元件。

Ø怎样判断pt100的好坏,用万用表能测量么?根据分度表参照当时温度看阻值是否相符Ø通常情况下是这样的，将一个基准电压加在pt100回路上，测量pt100上的电压信号（mv），阻值变化是电压信号自然也变化，再经过运放放大后进入A/D芯片进行A/D 转换，经过程序再将电压信号换算成电阻值，采用查表方式（将电阻值和相对应的温度值做成表格放到芯片rom中）的到温度值。

Ø一般短距离选用二线制接法，中距离选用三线制接法，要求精度高、近距离选用四线制接法。

三线制比两线制的好处是可以补偿线路电阻的偏差，和抗干扰不是一个概念。

三种各自的优缺点有许多说法，不一而足二线制不能消除导线电阻的影响。

四线制可以消除导线电阻的影响。

四线制的PT100有两根线是用于测量的,另两根是用于补偿的,四线制的PT100有两根线（热电阻两端各一根）是提供电流的，另两根是采集电压的。

具体用哪种电路应该根据系统要求决定，如果精度要求一般，采用三线是经济、稳定、实用的选择Ø输入（3根线）、输出、电源三隔离为四线制，设备在控制室；输入（3根线）、输出、电源三不隔离为三线制，设备在控制室或传感器内；输入（3根线）、（输出、电源共用2根线）三不隔离为二线制，设备在传感器内、为一体化Ø由于微处理器的发展，可对Pt100的非线性进行校正，因此Pt100传感器大都采用四线制测量法(非桥路法)，其测量原理Pt100传感器四线制测量电路Pt100两端电压U1=ISRt。

IS为恒流，Rt为Pt100阻值。

引线L1、L2存在电阻会影响测量结果，为此，将L1、L2端口处信号输入高输入电阻抗(＞1012Ω)，差分放大，这样L1、L2中电流≈0，L1、L2电阻可忽略不计，所以有Ui=U1。

这也消除了引线电阻。

Ø模拟热电偶测试最准的校法就是用电阻箱了，多路也只有一个一个慢慢来。

热电偶用毫伏计模拟输出校二次表，毫伏计同样可以测量热电偶。

这些都不难，难的是建立一个标准的恒定的温场。

Ø电压和温度的关系一般是非线性的，对于8位单片机还是查表法好PT100测量原理及电路2007年10月02日星期二上午09:141．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：E为稳压电源，R1和R2为固定电阻，R P为可变电阻，R x为电阻型传感器，U out为电桥输出电压．当U out = 0时，电桥处于平衡状态，此时有(1)当U out ≠ 0时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由（1）式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值R x会有相应的变化，这时电桥平衡被破坏，桥路两端的电压U out也随之而变，由于桥路的输出电压2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1 Ω，将会产生2.5 ℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．为了高精度的测量，可将电阻测量仪设计成图3所示的四线制测量电路．图中I为恒流源，r1 、r2、r3 、r4是引线电阻，R x为电阻型传感器，V为电压表．因为电压表内阻很大，则且因为UM = Ux+ IV（r2 + r3），所以由此可见，引线电阻将不引入测量误差．PT100前置放大电路U out能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．热电偶、热电阻的应用原理2010-01-05 14:34:25| 分类：工控|字号大中小订阅热电阻的应用原理热电阻是中低温区最常用的一种温度检测器。
