CAD中的坐标系和坐标转换教程

CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。

它用来定位和测量对象在二维或三维空间中的位置。

理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。

在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。

1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。

笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。

在二维空间中，只使用x和y轴。

坐标轴的交叉点被称为原点，通常表示为(0,0,0)。

2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。

- 绝对坐标：通过直接给出点在坐标系中的位置来定义。

例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。

- 相对坐标：通过给出点到另一个点的距离和方向来定义。

例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。

3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。

- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。

例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。

这对于移动或复制对象非常有用。

- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。

例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。

4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。

如何在CAD软件中绘制精确的曲线

如何在CAD软件中绘制精确的曲线CAD软件作为一种专业的设计和绘图工具，在建筑设计、机械制图等领域得到广泛应用。

其中，绘制精确的曲线是CAD软件的常见需求之一。

本文将介绍在CAD软件中如何绘制精确的曲线的一些技巧和方法。

1. 使用基本绘图命令CAD软件中常用的绘图命令有直线、弧线、圆等，这些基本命令可以帮助我们绘制曲线。

例如，要绘制一个圆弧曲线，可以使用“圆”的命令，然后选择圆心和半径。

如果要绘制曲线的起始点和终点不在同一个平面内，可以使用“3D Rotate”命令来调整。

2. 使用曲线生成工具CAD软件中通常也提供了一些专门用于绘制曲线的工具，比如“样条曲线”命令。

使用这些工具可以绘制出更加平滑和精确的曲线。

在使用这些命令时，需要选择曲线的控制点，以控制曲线的形状和走向。

3. 设置精确的坐标和尺寸在CAD软件中，可以通过精确设置坐标和尺寸来绘制精确的曲线。

在输入命令时，可以直接输入坐标值或者计算公式来确定点的位置。

同时，可以通过设置精确的测量单位和精度来确保绘制出的曲线符合精确要求。

4. 使用附加工具和插件有些CAD软件可能还提供了一些附加工具和插件，可以辅助绘制曲线。

比如，CAD软件中的“曲线编辑工具”可以用于修改曲线的形状和属性。

另外，一些第三方的CAD插件也可以提供更多的绘制曲线的选项和功能，可以根据具体需求选择合适的插件来使用。

5. 注重绘图技巧和经验积累绘制精确的曲线除了使用CAD软件提供的工具和命令外，还需要注重绘图技巧和经验积累。

比如，在绘制复杂曲线时，可以使用“分段绘制”的思路，将曲线分为多个小段来绘制，然后再进行连接和整合。

同时，需要不断练习和实践，通过尝试和摸索来提高绘图的准确性和效率。

综上所述，绘制精确的曲线需要熟练掌握CAD软件的绘图命令、曲线生成工具等功能，并且注重输入精确的坐标和尺寸。

同时，还可以借助附加工具和插件来提高绘图的效果和精度。

此外，绘图技巧和经验的积累也是绘制精确曲线的关键。

CAD数据提取技巧从设计中提取所需数据

CAD数据提取技巧：从设计中提取所需数据在使用CAD软件进行设计工作时，我们经常需要从设计中提取所需数据，以便在后续的工作中使用。

这些数据可以是尺寸、坐标、曲线等等。

本文将介绍一些CAD数据提取的技巧，帮助您更高效地从设计中获取所需数据。

一、尺寸提取技巧CAD设计通常包含了各种尺寸，用于表示物体的大小和形状。

对于需要提取尺寸的设计，我们可以使用CAD软件的尺寸工具来完成。

具体操作步骤如下：1. 打开设计文件，选择尺寸工具（通常是标注工具中的一个子菜单）。

2. 在设计中选择一个需要提取尺寸的图形对象，CAD软件将自动计算并显示出该对象的尺寸。

3. 可以通过调整尺寸标注的样式和位置，将提取到的尺寸信息以符合需求的方式展示出来。

4. 重复以上步骤，提取其他需要的尺寸数据。

二、坐标提取技巧在CAD设计中，坐标信息是非常重要的数据，用于确定图形对象的位置和相对关系。

如果需要从设计中提取坐标数据，可以使用CAD 软件的坐标提取功能。

以下是一些常用的坐标提取技巧：1. 选择坐标工具（通常是测量工具中的一个子菜单），启动坐标提取功能。

2. 在设计中选择一个图形对象的某个特定点，CAD软件将自动计算并显示出该点的坐标。

3. 可以通过调整坐标显示的格式（如绝对坐标或相对坐标）、精度等参数，将提取的坐标信息进行设置。

4. 重复以上步骤，提取其他需要的坐标数据。

三、曲线提取技巧在CAD设计中，曲线是常见的设计元素，用于表达复杂的形状和曲线路径。

如果需要从设计中提取曲线数据，可以使用CAD软件的曲线提取功能。

以下是一些常用的曲线提取技巧：1. 选择曲线工具（通常是绘制工具中的一个子菜单），启动曲线提取功能。

2. 在设计中选择一个曲线路径，CAD软件将自动计算并显示出该曲线的控制点、曲率等信息。

3. 可以通过调整曲线显示的样式、节点的数量等参数，将提取的曲线信息进行设置。

4. 重复以上步骤，提取其他需要的曲线数据。

四、其他提取技巧除了上述三类数据提取技巧外，CAD软件还提供了其他一些有用的功能，帮助我们从设计中提取所需数据。

通过cad直接点出坐标的小技巧

通过cad直接点出坐标的小技巧
1. 使用坐标输入框
CAD软件中通常都会有一个坐标输入框，可以通过该输入框直接输入坐标来实现点出坐标功能。

首先，选中需要标注的点，然后在坐标输入框中输入相应的坐标值，按下Enter键
即可完成点出坐标的操作。

这种方法非常简单直接，适用于需要精确控制坐标位置的情况。

2. 使用绘图工具
CAD软件中有各种绘图工具，比如直线工具、圆弧工具等，这些工具通常都可以指定端点坐标来完成绘图操作。

通过这些绘图工具，可以直接在绘图过程中点出坐标，非常方便快捷。

3. 使用参照对象
在CAD软件中，通常可以选择某个对象作为参照对象，然后通过该对象的坐标来点出坐标。

具体操作方法是选中参照对象，然后在需要标注的位置上右键点击，选择“参照对象”，然后就可以直接点出该对象的坐标了。

4. 使用坐标系
在CAD软件中，通常都会有坐标系工具，可以通过坐标系工具来确定特定点的坐标位置。

选中需要标注的点，然后使用坐标系工具来确定该点的坐标位置，非常方便快捷。

5. 使用辅助线
在CAD软件中，可以使用辅助线来帮助确定坐标位置。

选中需要标注的点，然后通过绘
制辅助线的方式来确定该点的坐标位置，非常实用。

总结来说，通过CAD直接点出坐标的小技巧有很多种，以上只是其中一部分。

不同的场
景和需要可能适合不同的方法，因此在实际操作中可以根据具体情况选择合适的方法来实
现点出坐标的操作。

希望以上介绍的小技巧可以对大家在CAD软件中点出坐标时有所帮助。

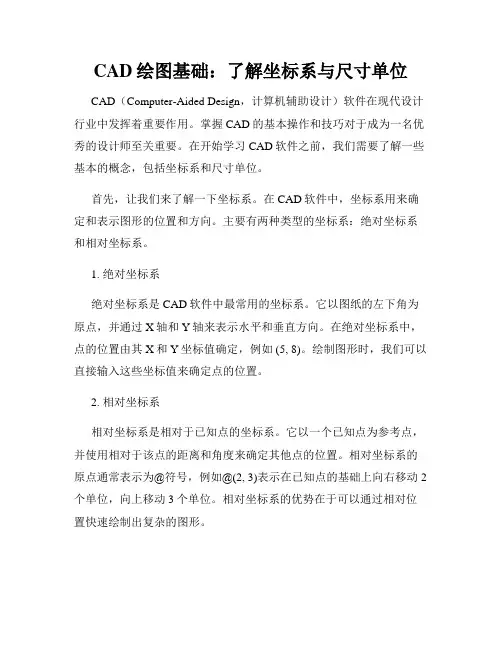

CAD绘图基础了解坐标系与尺寸单位

CAD绘图基础：了解坐标系与尺寸单位CAD（Computer-Aided Design，计算机辅助设计）软件在现代设计行业中发挥着重要作用。

掌握CAD的基本操作和技巧对于成为一名优秀的设计师至关重要。

在开始学习CAD软件之前，我们需要了解一些基本的概念，包括坐标系和尺寸单位。

首先，让我们来了解一下坐标系。

在CAD软件中，坐标系用来确定和表示图形的位置和方向。

主要有两种类型的坐标系：绝对坐标系和相对坐标系。

1. 绝对坐标系绝对坐标系是CAD软件中最常用的坐标系。

它以图纸的左下角为原点，并通过X轴和Y轴来表示水平和垂直方向。

在绝对坐标系中，点的位置由其X和Y坐标值确定，例如 (5, 8)。

绘制图形时，我们可以直接输入这些坐标值来确定点的位置。

2. 相对坐标系相对坐标系是相对于已知点的坐标系。

它以一个已知点为参考点，并使用相对于该点的距离和角度来确定其他点的位置。

相对坐标系的原点通常表示为@符号，例如@(2, 3)表示在已知点的基础上向右移动2个单位，向上移动3个单位。

相对坐标系的优势在于可以通过相对位置快速绘制出复杂的图形。

了解坐标系对于绘图非常重要，因为它决定了我们如何确定和表示图形的位置。

在CAD软件中，通常可以通过设置来切换坐标系类型，让我们能够更方便地绘制和编辑图形。

接下来，我们将介绍尺寸单位的概念。

在CAD软件中，尺寸单位用于表示图形的大小和距离。

常见的尺寸单位包括英寸、毫米、米等。

1. 英寸英寸是CAD软件中最常用的尺寸单位之一。

1英寸等于25.4毫米。

在英寸单位下，我们可以使用小数或分数来表示尺寸，例如1.5英寸或1 1/2英寸。

2. 毫米毫米是国际通用的尺寸单位之一。

与英寸相比，毫米更精确，适用于需要精确度要求较高的设计。

在毫米单位下，我们通常使用小数来表示尺寸，例如25.4毫米。

3. 米在一些大型设计项目中，我们可能会使用米作为尺寸单位。

常见的情况是在建筑和土木工程领域。

以米为单位的尺寸通常使用小数表示，例如2.5米。

已知坐标点怎么在cad里画出

已知坐标点如何在CAD里绘制在计算机辅助设计（CAD）中，绘制已知坐标点是一项常见任务。

CAD软件提供了一系列功能和工具，可以轻松地在绘图界面上绘制出给定的坐标点。

本文将介绍一种常见的方法，以帮助您在CAD软件中绘制已知坐标点。

下面以AutoCAD为例，以步骤的形式说明如何绘制已知坐标点：步骤一：新建绘图首先，打开AutoCAD软件并新建一个绘图。

您可以选择从模板中选择一个预定义的绘图模板，或者根据需要创建一个自定义的模板。

步骤二：设置绘图单位在绘图之前，您可能需要设置绘图单位。

在AutoCAD中，可以通过打开“工具”菜单，然后选择“单位”选项来设置绘图单位。

在单位设置对话框中，您可以选择长度单位和角度单位等。

步骤三：绘制坐标轴在CAD软件中，通常需要在绘图区域上绘制一个坐标轴，以便更好地定位和绘制已知的坐标点。

选择绘制直线工具，然后从绘图区域的一个地方开始绘制 x 轴，再从另一个地方绘制 y 轴。

确保坐标轴尺寸适中，并且轴线与绘图区域的边界对齐。

步骤四：绘制已知坐标点现在，我们可以开始绘制已知的坐标点了。

根据给定的坐标点，使用绘图工具在绘图区域上精确绘制相应的点。

例如，假设我们需要在图纸上绘制坐标点 (2, 3) 和 (5, 6)。

选择绘制点工具，并在图纸上单击两次，每次单击时输入一个坐标值。

在弹出的对话框中，输入第一个坐标点的 x 和 y 值，即 2 和 3。

然后重复此过程，输入第二个坐标点的 x 和 y 值，即 5 和 6。

完成后，您将看到这两个已知坐标点在绘图区域上绘制出来。

步骤五：保存绘图当您完成已知坐标点的绘制之后，记得保存绘图。

选择“文件”菜单，然后选择“保存”选项。

指定保存路径和文件名，并选择保存文件的格式。

AutoCAD支持多种文件格式，包括DWG、DXF等。

结论通过上述步骤，您可以在CAD软件中轻松绘制已知坐标点。

绘制坐标点是CAD中的基本操作之一，对于各类工程和设计项目都非常重要。

CAD文件的二维和三维坐标系转换技巧与最佳实践

CAD文件的二维和三维坐标系转换技巧与最佳实践在CAD设计和制图领域，坐标系是非常重要的概念。

坐标系是用于确定几何对象在二维或三维空间中位置的框架。

在CAD软件中，我们常常需要在不同的坐标系之间进行转换，以便正确地定位和编辑设计元素。

本文将探讨CAD文件的二维和三维坐标系转换的技巧和最佳实践。

一、二维坐标系转换技巧1. 平移法：平移法是最简单且常用的二维坐标系转换方法之一。

通过选中参考点，并将其平移至目标位置，可以快速、准确地将二维对象从一个坐标系转换到另一个坐标系。

2. 旋转法：旋转法适用于需要调整二维对象方向和角度的情况。

通过选中旋转轴点和旋转角度，可以将对象相对于当前坐标系进行旋转，从而实现坐标系之间的转换。

3. 缩放法：缩放法用于将二维对象从一个坐标系缩放到另一个坐标系的大小比例变化。

通过选中参考点和缩放比例，可以轻松地调整二维对象的大小和比例。

二、三维坐标系转换技巧1. 平移法：在三维空间中，平移法同样适用于坐标系的转换。

通过选中参照点并将其平移到目标位置，可以实现三维对象的坐标系转换。

2. 旋转法：在三维空间中，旋转法同样适用于调整对象的方向和角度。

通过选中旋转轴点和旋转角度，可以在三维坐标系中对对象进行旋转，实现坐标系之间的转换。

3. 缩放法：在三维空间中，缩放法用于调整对象的大小和比例。

通过选中参照点和缩放比例，可以在不同的坐标系中对三维对象进行缩放转换。

三、最佳实践1. 确定参照点：在进行坐标系转换之前，首先要确定准确的参照点。

参照点应该是容易识别和定位的对象，在转换过程中保持不变。

2. 使用图层管理：在进行坐标系转换时，使用图层管理功能可以更好地组织和控制绘图元素，避免混乱和错误。

3. 注意单位和精度：在进行坐标系转换时，要格外注意单位和精度的问题。

确保在不同坐标系之间进行转换时，单位和精度保持一致，以避免误差和不一致的结果。

4. 备份原始文件：在进行坐标系转换之前，建议备份原始CAD文件。

CAD软件中的点云处理技巧

CAD软件中的点云处理技巧点云是由大量离散点的三维坐标构成的数据集合，常常来源于3D扫描和激光雷达技术。

在CAD软件中，点云处理是一项重要的技术，可以用于建模、分析和可视化等多种应用。

本文将重点介绍CAD软件中的点云处理技巧，帮助读者更好地利用点云数据。

1. 点云导入与导出在开始点云处理之前，首先需要将点云数据导入CAD软件。

不同软件提供了不同的导入选项，通常支持的格式包括PLY、XYZ、LAS 等。

导入后，可以进行相关的处理操作。

在导出点云时，应选择适合的格式，保留必要的属性信息，并确保存储方式的兼容性。

2. 点云滤波点云数据中常常包含了一些噪声点和无效点，需要进行滤波处理。

滤波可以通过删除离群点、降采样和平滑等方式实现。

离群点可以通过统计学方法或距离阈值判断来识别和删除。

降采样可以减少数据量，提高处理效率。

平滑可以使点云表面更加光滑，常用于建模和可视化操作。

3. 点云配准点云配准是指将多个点云数据进行对齐，以获得一致的坐标系统和几何关系。

常见的配准方法包括ICP（最近点迭代）和特征匹配。

ICP方法通过迭代计算点对之间的最小距离，实现点云对齐。

特征匹配则是通过提取点云的特征描述符，进行匹配和对齐。

点云配准可以用于点云拼接、建模和形变分析等应用。

4. 点云分割与提取点云分割是指将点云数据划分为若干个具有相似特征的区域。

常见的分割方法包括基于几何、基于颜色和基于法线等。

基于几何的分割方法通过计算点之间的距离和角度来实现。

基于颜色的分割方法则通过颜色信息来识别不同的区域。

基于法线的分割方法可以识别平面和曲面等区域。

分割后的点云可以用于提取特定目标或进行进一步的分析和处理。

5. 点云配准与CAD模型的对齐在点云处理过程中，往往需要将处理结果与CAD模型进行对齐。

对齐可以通过特征匹配和几何约束等方式实现。

特征匹配可以通过提取点云和CAD模型的特征描述符，进行匹配和对齐。

几何约束则是通过指定点、线、面等几何元素来实现对齐。

在cad中输入坐标的方法步骤

在cad中输入坐标的方法步骤
cad是应用最广泛的计算机辅助设计软件，学会cad如何输入坐标是必不可少的，那么大家知道怎么在cad中输入坐标吗?下面是店铺整理的怎么在cad中输入坐标的方法，希望能帮到大家!
在cad中输入坐标的方法一
1.想要学会cad如何输入坐标就要知道cad绝对坐标和cad相对坐标。

绝对坐标就是相对于cad原点的坐标。

2.cad如何输入绝对坐标呢，在cad工具栏中选择直线工具，或者输入cad直线工具快捷键L，然后按回车键确定。

3.现在需要指定直线的第一点，在命令行中输入绝对坐标“100，100”，然后按回车键确定。

4.此时cad直线的第一点就定位在绝对坐标“100，100”处了。

在cad中输入坐标的方法二
以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。

第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。

第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。

第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。

解读CAD中的坐标系与单位设置

解读CAD中的坐标系与单位设置在CAD软件中，坐标系与单位是非常重要的概念。

正确设置坐标系与单位可以确保我们在创建、编辑和测量图形时能够准确无误地进行操作。

本文将介绍如何解读CAD软件中的坐标系与单位设置，并给出一些使用技巧。

一、坐标系在CAD软件中，坐标系用于确定图形中各个点的位置。

通常有两种常见的坐标系表示方法：笛卡尔坐标系和极坐标系。

1. 笛卡尔坐标系笛卡尔坐标系是最常用的坐标系表示方法。

它使用X、Y和Z三个轴来确定一个点的位置。

其中，X轴与Y轴构成平面坐标系，而Z轴则确定了点在垂直方向上的位置。

在CAD软件中，我们可以通过指定点的坐标值，如(3, 4, 0)，来确定该点在三维空间中的位置。

2. 极坐标系极坐标系使用极径和极角来确定点的位置。

极径表示点距离原点的距离，极角表示点与X轴之间的夹角。

在CAD软件中，我们可以通过指定点的极径和极角，如(5, 45°)，来确定该点在平面坐标系中的位置。

在CAD软件中，我们可以通过选择合适的坐标系来方便地创建和编辑图形。

当我们需要在二维平面上绘制简单的线条或图形时，笛卡尔坐标系更适合；当我们需要绘制圆、螺旋线或其他具有对称性质的图形时，极坐标系更加方便。

二、单位设置单位设置是用来确定CAD软件中图形的尺寸和测量的标准。

在CAD软件中，常见的单位设置包括英寸、毫米、厘米等。

正确设置单位可以确保我们在创建和编辑图形时能够准确地表达其尺寸和距离。

例如，在英寸单位下，我们可以绘制一条0.5英寸长的线；在毫米单位下，我们可以绘制一条10毫米长的线。

CAD软件中的单位设置可以在软件的选项或首选项中进行调整。

我们可以根据实际需求选择合适的单位，并在绘制图形时按照相应的单位进行计算和测量。

三、使用技巧1. 快速切换坐标系在CAD软件中，我们可以通过快捷键或菜单选项快速切换坐标系。

例如，在AutoCAD软件中，使用F6键可以切换到极坐标系；使用F7键可以切换到笛卡尔坐标系。

CAD基本操作

第2章AutoCAD2004的基本操作AutoCAD2004是一个精确的绘图软件，怎样精确地确定图形的形状和位置，是我们应该掌握的。

定形和定位的方法有好多种，其中用坐标定形和定位是一种基本的方法。

另外，对AutoCAD2004的基本操作也是读者必须掌握的内容。

本章主要讲述怎样使用坐标定形和定位，如何给AutoCAD2004下命令，如何结束AutoCAD2004的命令，AutoCAD2004的多文件操作，鼠标的基本操作，AutoCAD2004下拉菜单的基本操作和对话框与功能键的基本操作等基础知识。

2.1 怎样使用坐标定位AutoCAD是一个精确的绘图软件，应通过坐标系在图形中确定点的位置。

掌握各种坐标系对于精确绘图是十分必要的。

AutoCAD的坐标系与数学上的笛卡尔坐标系基本一致，X轴为水平轴，向右为正；Y 轴为垂直轴，向上为正；Z轴方向垂直于XY平面，指向用户的方向为正。

这套坐标系在AutoCAD里称为“世界坐标系”，用WCS表示，是系统默认的坐标系。

在绘图区域的左下角有一个世界坐标系的图标，如图2-1所示。

图2-1 坐标系图标AutoCAD一般用直角坐标和极坐标来进行定位输入，其中又分为绝对直角坐标和相对直角坐标输入、绝对极坐标和相对极坐标输入四种方式。

下面分别介绍这四种输入方式的用法。

2.1.1 绝对直角坐标输入在直角坐标系中，坐标轴的交点称为原点，绝对坐标是指相对于当前坐标原点的坐标。

在AutoCAD中，默认原点的位置在图形的左下角，如图2-2所示。

点的绝对直角坐标的给定方式是（X，Y，Z），其中X、Y、Z的值就是点在直角坐标系中相对于原点的距离。

在二维平面绘图中，当知道了某点的绝对直角坐标后，要在CAD系统中确定该点，可以用键盘输入X向的坐标值和Y向的坐标值，两者之间必须用西文逗号“，”隔开（注意不能用中文逗号），这就是绝对直角坐标输入的格式。

图2-2 AutoCAD2004的默认直角坐标系和原点例如，已知某点的X坐标值为50，Y坐标值为30，在执行点的输入命令时，应该输入：50，30。

三坐标测量机CAD数模导入功能迭代法建立坐标系

三坐标测量机CAD数模导入功能迭代法建立坐标系三坐标测量机是一种常用于测量三维物体形状和位置的仪器，可以通过测量点的坐标来建立物体的数学模型。

而CAD数模导入功能则是指将已建立的CAD文件导入到三坐标测量机的软件中进行测量分析。

为了提高测量的精确度和效率，可以利用迭代法建立坐标系。

首先，我们需要准备一台三坐标测量机和相应的软件。

在使用CAD数模导入功能之前，我们需要先确保CAD文件的准确性和完整性，以确保导入后的坐标系和物体模型的准确性。

接下来，我们需要进行迭代法建立坐标系的过程。

迭代法是一种逐步逼近的方法，通过多次测量和调整，最终得到准确的坐标系。

首先，我们将CAD文件导入到三坐标测量机的软件中。

软件会自动解析CAD文件，并将物体模型显示在屏幕上。

这时，我们可以进行一次初步的测量。

在第一次测量中，我们需要确定至少三个标定点的坐标。

标定点可以是物体上的特征点或者边缘点，我们需要确保这些点在CAD文件中的位置是准确的。

在测量时，我们需要使用精密的探针测量仪器，以确保测量的精确度。

测量完成后，我们将得到标定点的测量坐标。

我们可以将这些坐标与CAD文件中的坐标进行比较，以计算出测量误差。

如果误差较大，我们需要进行调整。

调整的方法有多种，一种常用的方法是通过调整三坐标测量机的各个轴向的步进值。

步进值是指探针在测量时移动的最小单位，通过调整步进值的大小，可以提高测量的精确度。

我们通过不断的调整步进值，重新测量标定点，然后计算误差，直到误差达到可接受范围为止。

在调整完成后，我们再次测量标定点，以确保误差足够小。

如果误差在可接受范围内，我们就可以将这些测量点作为基准点建立坐标系。

建立坐标系的方法有多种，可以是基于标定点的最小二乘法、基于标定点的最大似然估计等。

建立坐标系后，我们就可以进行进一步的测量分析了。

通过三坐标测量机的软件，我们可以测量物体上其他点的坐标，并与CAD文件进行比较，计算出测量误差。

如果误差较大，我们可以根据需要进行进一步的调整和优化。

CAD中的坐标系和坐标转换指南

CAD中的坐标系和坐标转换指南在使用CAD软件进行设计和绘图时，了解坐标系及其转换是非常重要的。

坐标系是用来确定物体位置和方向的系统，而坐标转换则是将一个坐标系中的坐标转换成另一个坐标系的过程。

在本文中，我们将探讨CAD中的坐标系和坐标转换的基本概念和实用技巧。

CAD软件中通常有两种常见的坐标系：全局坐标系和局部坐标系。

全局坐标系是CAD绘图的基准坐标系，它通常以原点为起点，与画布平行。

所有的对象、图形和参考点都是相对于这个坐标系来进行定位和绘制的。

而局部坐标系是基于全局坐标系的一个子坐标系，用于方便绘制、编辑和移动对象。

局部坐标系可以相对于全局坐标系进行平移、旋转和缩放操作。

在CAD软件中，坐标通常是以笛卡尔坐标系表示的，即由三个数值来确定一个点的位置。

这三个数值分别代表点在X、Y和Z轴上的坐标值。

X轴代表水平方向，Y轴代表垂直方向，Z轴代表深度或高度。

通过这三个坐标值的组合，便可以精确地定位和描述一个点在空间中的位置。

坐标转换是CAD中非常常见和必要的操作。

例如，当我们在全局坐标系中进行绘图时，我们可能需要将一些对象的位置转换到一个局部坐标系中进行编辑。

或者，当我们需要移动或复制一个对象时，我们可以通过坐标转换来实现。

在CAD软件中，有多种方法和命令可以实现坐标转换，下面是几个常用的技巧：1. 平移和旋转：平移是指将对象沿着指定的方向移动一定的距离，而旋转是指将对象围绕指定点或轴旋转一定的角度。

在CAD软件中，我们可以使用平移和旋转命令来实现这些转换操作。

2. 缩放和对齐：缩放是指调整对象的大小，可以根据比例或自定义数值进行缩放。

对齐是指将一个对象与另一个对象或参考点进行对齐，以便实现精确的位置调整。

在CAD软件中，我们可以使用缩放和对齐命令来进行这些转换操作。

3. 三维坐标转换：对于涉及到三维绘图的设计，我们可能需要进行三维坐标转换。

在CAD软件中，我们可以使用三维旋转、偏移和镜像等命令来实现这些转换操作。

CAD软件中的坐标系选择与应用方法

CAD软件中的坐标系选择与应用方法在CAD软件中，坐标系的选择与应用是一个非常重要的环节。

正确的选择和应用坐标系可以帮助我们更快速、准确地完成设计工作。

下面将介绍一些常见的坐标系选择方法以及其应用技巧。

一、世界坐标系与用户坐标系在CAD软件中，我们通常会涉及两种坐标系，即世界坐标系和用户坐标系。

世界坐标系是软件默认的坐标系，它是一个绝对固定的坐标系，用于确定物体或图形在场景中的位置和方向。

在设计过程中，我们通常会使用世界坐标系来定位物体的绝对位置。

用户坐标系是由用户定义的坐标系，它是相对于世界坐标系而言的。

通过定义用户坐标系，我们可以更方便地进行设计。

在用户坐标系中，我们可以定义原点、坐标轴的方向和单位长度。

通过使用用户坐标系，我们可以更直观地进行设计，并且可以在不同坐标系之间进行转换。

二、选择坐标系的方法在CAD软件中，我们可以通过以下几种方法来选择坐标系：1. 相对坐标系：相对坐标系是基于用户当前位置建立的坐标系。

我们可以通过相对于当前位置的偏移量来确定一个点的位置。

在CAD软件中，相对坐标一般是以“@”符号开头的数字表示的。

例如，在绘制一个矩形时，我们可以输入命令“REC”并指定一个角点的相对坐标，如“@5,5”，表示相对于当前位置向右移动5个单位，向上移动5个单位。

2. 绝对坐标系：绝对坐标系是基于世界坐标系建立的坐标系。

我们可以通过输入绝对坐标来确定一个点的位置。

在CAD软件中，绝对坐标一般是以“X，Y”表示的，其中X代表水平方向的坐标，Y代表垂直方向的坐标。

例如，在绘制一个矩形时，我们可以输入命令“REC”并指定两个角点的绝对坐标，如“0,0”和“10,10”，表示矩形的一个角点位于世界坐标系原点（0,0），另一个角点位于水平方向上10个单位、垂直方向上10个单位的位置。

3. 极坐标系：极坐标系是一种通过极径和极角来确定一个点位置的坐标系。

极径是指点到原点的距离，极角是指点在平面上与一个参考轴之间的夹角。

怎么将大地坐标在cad中对应

怎么将大地坐标在CAD中对应在CAD软件中，通常使用的是局部坐标系，而不是大地坐标系。

因此，当我们需要将大地坐标对应到CAD中时，需要进行一些转换和调整。

本文将介绍一种常用的方法，以帮助您在CAD中准确对应大地坐标。

1. 理解大地坐标和局部坐标在开始之前，我们首先需要理解大地坐标和局部坐标的概念。

•大地坐标：大地坐标是以地球表面上某个参考点为原点，根据经纬度来测量位置的坐标系统。

一般用经度（Longitude）和纬度（Latitude）来表示位置。

•局部坐标：局部坐标是以一个局部坐标系的原点为基准，通过平移和旋转来表示位置的坐标系统。

在CAD中，通常会设置一个局部坐标系，以方便绘图和操作。

2. 获取坐标转换参数要将大地坐标对应到CAD中，我们需要获取一些坐标转换参数。

这些参数用于将大地坐标转换为局部坐标，以及将局部坐标转换为大地坐标。

通常，我们可以通过以下方式获取这些参数：•测量工具：使用GPS或其他测量工具，在现场直接测量某些地点的大地坐标和对应的CAD中的坐标。

然后，根据已知的大地坐标和局部坐标，计算出坐标转换参数。

•地理信息系统（GIS）：使用GIS软件，可以获取事先测量好并建立的大地坐标和局部坐标的对应关系。

通过分析和处理这些数据，我们可以得到坐标转换参数。

请注意，获取坐标转换参数需要一定的测量和计算能力，因此建议在进行坐标转换之前，先咨询专业测量人员或GIS工程师的意见。

3. 坐标转换方法一旦我们获取了坐标转换参数，接下来就可以通过这些参数将大地坐标对应到CAD中。

下面是一个简单的坐标转换方法的示例：步骤1：将大地坐标转换为局部坐标根据之前获取到的坐标转换参数，我们可以将大地坐标转换为局部坐标。

具体的转换方法取决于所使用的坐标转换参数。

通常，我们可以使用以下公式进行转换：X_local = X_earth * scale_factor + X_offsetY_local = Y_earth * scale_factor + Y_offset其中，X_earth和Y_earth是大地坐标系中的经度和纬度，X_local和Y_local 是对应的局部坐标系中的X坐标和Y坐标。

如何从CAD中提取多段线坐标并输入Excel及其处理

如何从CAD中提取多段线坐标并输⼊Excel及其处理
对于做测量⼯作的⼴⼤同仁来说，从CAD图中提取多段线坐标是常⽤的⽅法。

同时，也是⽐较准确的做法。

下⾯本⼈就如何从CAD图提取多段线坐标，并做相应数据处理提出⾃⼰的⼀点看法。

⽅法/步骤
第⼀步：打开CAD。

在CAD命令⾏输⼊"Li"。

”选择对象“，点选需要提取坐标的多段线。

回车。

第⼆步：将CAD⽂本框中的数据复制到Excel中。

选中⽂本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。

第三步：⽤Excel”替换“命令删除不必要⽂字和空格。

选中⽂本所在单元格。

点击”开始“右侧的“替换”(或者”编辑“——”替换“)。

选中第⼀格X坐标前的所有部分。

复制粘贴到”查找内容“中。

“替换为”什么也不⽤填。

点选“全部替换（A）”。

发现此时格式还是有些别扭。

所以还要再进⾏⼏步上述操作，将如第⼆⾏⼀样格式⽂本中多余的空格删掉。

第四步：数据分列。

选中⽂本所在列。

选择“数据”——“分列”———“下⼀步”——勾选“逗号”——“下⼀步”——“完成”。

第五步：交换x,y坐标。

第六步：格式调整。

“Ctrl+1”或者右键单击选择“设置单元格格式”，在⾥⾯调整格式
注意事项
在替换时⼀定要注意将空格替换掉。

以上就是如何从CAD中提取多段线坐标并输⼊Excel及其处理⽅法介绍，希望能对⼤家有所帮助！。

CAD图中获取坐标的方法 cad快捷键

输入快捷键“id ”获得cad图中坐标L 直线 A 圆弧C 圆T 多行文字XL 射线 B 块定义E 删除I 块插入H 填充W 定义块文件TR 修剪CO 复制EX 延伸MI 镜像PO 点O 偏移S 拉伸 F 倒圆角U 返回 D 标注样式DDI 直径标注DLI 线性标注DAN 角度标注DRA 半径标注OP 系统选项设置OS 对像捕捉设置M MOVE（移动）SC 比例缩放P PAN（平移）Z 局部放大Z＋E 显示全图Z＋A 显示全屏MA 属性匹配AL 对齐【CTRL】＋1 修改特性【CTRL】＋S 保存文件【CTRL】＋Z 放弃【CTRL】＋C【CTRL】＋V 复制粘贴【F3】对象捕捉开关【F8】正交开关CAD常用快捷键命令1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME,*MEASURE(定距等分)H, *BHATCH（填充）2、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）3、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, 显示全图Z+W,显示窗选部分4、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】正交。

CAD用一个对齐命令设置坐标测量用

CAD设置坐标、直接点出坐标我自己个人总结的。

简单易懂，新手可以学习下；只需用到一个对齐命令（AL）简单的介绍下，就是作出有坐标两点（一条边），把图纸对应的一条边按比例重合到这两点上，其他坐标就出来了。

首先大家可以打开CAD 自己做好的图纸、或设计图（准确度高），直接画也行。

一般设计院都会给出几个坐标，或者自己算出两个也行（确保无误）我们这只要两个就行，我这里先假设为A （55166.1234，34328.9510）B（55503.9070，34300.638），大家都知道我们工程用的坐标跟数学直接坐标是相反的，为避免麻烦，我建议在CAD输入坐标时X和Y轴反着输。

①：打开CAD后设置绝对坐标，找到：工具)→草图设置→动态输入→启用指针输入→设置，把相对坐标改成绝对坐标。

CAD默认是使用相对坐标（第二点坐标是相对于第一点为原点设置②输入：L（直线命令）输入：A点坐标：指定下一点或输入：B点坐标大家是不是感觉这两个点不在画面上（CAD单位是mm所以感觉很小），没关系接着输入命令：RE（重生成模型）我为了便于找到画了一根长线，实际AB两点在我剪头那个位置，我们放大就行③我们把做好的图形复制过来（实际上图纸比ＡＢ两点大得多，ＣＡＤ单位是ｍｍ，我把图形缩小了许多好找一点，没关系只要我们能找到ＡＢ点就行）输入：AL(对齐命令)→选择对象→指定第一个源点A’（就是跟A 点重合的点）→指定第一个目标点A→指定第二个源点B’→指定第二个目标点→是否基于对齐点缩放对象（这就是把图形按ＡＢ点比例缩放了）→Ｙ（是）。

这样图形是不是变小了呢，事实上可以指定第三个源点也就是两条边，这样准确度就高了，但我试了下，这样图纸就没缩放了，我还不会用，有兴趣的可以研究下，两个点也足以满足我们工程要求了。

在这里基本上已经大功告成了，我们再来查看一下坐标输入：ＩＤ（查看坐标），是不是都有了呢。

纯属个人总结不足之处请见谅，谢谢！①CAD单位都是mm单位，我们复制过来的图都比较大，这时我们可以把那两个点坐标同时乘以100或者1000~，否则对齐后标注会很乱（或者把原图用sc缩小一千倍再对齐），计算时记得要把ＸＹ坐标同时除以１００或１０００哦。

CAD中批量导入坐标和点号的方法命令

CAD中批量导入坐标和点号的方法命令
有时候测量中会牵扯到画图，在cad中展点，但是如果点号比较多的时候，标注点好就是一项很繁重的任务了。通过网上查询有一个命令结合着excel统一规划格式就可以实现批量标注点号了。
一、批量导入点坐标
பைடு நூலகம்在cad中输入的命令格式为：
point 4,3
在execl中格式是这样的写的="point "&C2&","&B2弄好以后，把你的几百个点展进cad中
点号
X
Y
坐标格式
点号格式
1
3
4
point 4,3
-text j bc 5,6 2 0 1
2
5
6
point 6,5
-text j bc 7,8 2 0 2
二、批量标注坐标点号
在cad中输入的命令格式为：
-text j bc y,x 2 0 1
其中X，Y尽量别和所展的点一直，统一的偏移一个量最好，这样点号就会标注的有条理了。2是字体大小，0是字体旋转角度，1就是标注的点号在excel中的格式为="-text j bc "&B2+2&","&C2+2&" "&2&" 0 "&A2将格式好的命令粘贴到cad命令行就行了。

cad标注坐标值显示xy的方法二

cad标注坐标值显示xy的方法二cad标注坐标值显示xy的方法一首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单然后点“自定义”会弹出下面的菜单将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单然后“与此按纽关联的宏(m)”下边输入以下代码:1. 同一坐标系下的x,y值的连续标注.想结束标注请按esc.标注方向与坐标系一致.*^c^c_id;\$m=_leader;\\;x=$(rtos,$(index,0,$(getvar,last point)));y=$(rtos,$(index,1,$(getvar,lastpoint)));;^m;注意:将内容全部---即从*符号开始到; 符号结束2. 同一坐标系下的x,y值的连续标注.想结束标注请按esc.标注方向为水平方向(图纸方向便于阅读).*^c^c_id;\$m=;;_ucs;w;_leader;\\;x=$(rtos,$(index,0,$(ge tvar,lastpoint)));y=$(rtos,$(index,1,$(getvar,lastpoint) ));;ucs;p^m注意:将内容全部---即从*符号开始到^m符号结束@没有; 符号@ 另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值在用户坐标系中, 标注值为用户坐标值b)若想将x,y值颠倒标注(将x标为y,将y标为x),请将式中的0和1交换即可.最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了cad标注坐标值显示xy的方法二 1.下载一个cadzbbzcj 工具。

2.解压，找到“zbbz.vlx”文件，复制。

3.把“zbbz.vlx”文件粘贴到cad安装文件下的“support”文件夹中。

4.打开cad，输入加载程序命令“ap”，回车。

5.在cad安装文件下的suport文件夹中找到“zbbz.vlx”文件，点击文件——点击加载——点击关闭，完成加载。
