更换法兰垫片操作 (2)

合集下载

单位招聘考试采油中级(试卷编号2141)

单位招聘考试采油中级(试卷编号2141)1.[单选题](1689931)载荷传感器设备按外形可分为圆形和（）。

A)方形B)U形C)开口式D)半圆形答案:B解析:2.[单选题]对新启用的减速器，应该连续使用（）后更换一次润滑油。

A)一年B)半年C)一季度D)一个月答案:B解析:3.[单选题]AE005 某变压器的铭牌型号为SJL-560/10，其中560表示( )。

A)输入电压B)输出电压C)额定容量D)额定电流答案:C解析:4.[单选题]AC008 单位压差下的日注汽量是指( )。

A)注入强度B)注汽强度C)注汽速度D)汽驱指数答案:C解析:5.[单选题]更换法兰垫片时要关闭( )，打开新换垫片阀门的下流阀2～3扣，试压不滲不漏后，开大来液阀和下流阀。

A)回压阀B)总阀C)上流阀解析:6.[单选题]900mm管钳的合理使用范围为( )㎜。

A)﹤40B)50～62C)62～76D)76～100答案:C解析:7.[单选题]AC007 注氮气提高原油采收率主要机理包括混相驱替、重力驱替和( )。

A)提高油藏温度B)降低油藏压力C)保持油藏压力D)保持油藏温度答案:C解析:8.[单选题]BF014 在各类截断阀中，( )的流动阻力最大。

A)截止阀B)闸阀C)球阀D)蝶阀答案:A解析:9.[单选题](1690465)电动潜油泵井的接线盒到控制柜的电缆应埋于地下()以下。

A)0.2mB)0.3mC)0.5mD)1.0m答案:A解析:10.[单选题]油藏地层水和油田注入水( )较高时，不适合聚合物驱油。

A)pH值B)温度C)杂质D)矿化度答案:D11.[单选题]计量间油阀组主要由（）和管路组成。

A)高压闸板阀B)低压闸板阀C)高压单流阀D)低压单流阀答案:B解析:12.[单选题]温度只能通过物体随温度变化的某些特性来（）。

A)直接测量B)间接测量C)接触测量D)非接触测量答案:B解析:13.[单选题]AB019 油田内所有油井(除去计划关井和报废井)应该生产的油量总和称为( )。

设备知识公共题库

维修车间公共题库填空题1、三级过滤所用的滤网规格分别是（60目）、（80目）、（100目）。

2、设备操作人员在上机前应做到“四懂、三会”三懂是懂原理、懂性能、懂结构、用途；三会是会操作使用、会维护保养、会排除故障。

3、完好设备标准运转正常，效能良好，内部机件无损，质量符合要求，立体整洁，零附件完好，技术资料齐全、准确。

4、设备的维护保养坚持（预防为主）、（维护与计划检修）相结合的原则。

5、设备的基本维护工作主要包括设备的检查、调整、润滑、清洁卫生、状态监测。

6、在换热器中参加换热的两种流体在间壁两边分别以相反的方向流动，称为_逆流，若以相同的方向流动，则称为_并流，在工业生产中，一般都采用逆流，只有在特殊情况时，才采用_并流。

7、阀门的基本参数为（公称直径）、（公称压力）、（适用介质）8、截止阀安装时，应注意使（流体流向）和（阀门进出口）一致。

9、离心泵泵试运转时，轴承的最高温度不得（>60℃）。

10、当底阀有杂物堵塞时，离心泵泵的（流量）突然减少。

11、法兰密封面的密封形式有：（平面型）、（凹凸型）、（榫槽型）、（梯形）。

12设备检查是对设备的（运转可靠性）和（零部件磨损程度）的检查。

13、将水泵并联是为了提高水泵的（流量）。

14、在动设备中引起机械振动的原因主要有旋转或往复运动部件的不平衡，磁力不平衡和部件的相互碰撞三个方面。

15、润滑剂的作用主要包括润滑、冷却、降噪、减振、保护、冲洗、卸荷等。

16、泵用于输送液体物料，压缩机用于输送气体物料，那么用于输送固体物料的机械设备是输送机。

17、化工管道是化工生产中用于输送流体的主要通道，化工管道的常见连接方式有螺纹连接、焊接、法兰连接、承插连接。

18、设备的一级保养一般定为三个月进行一次。

19、润滑管理的五定指定点，定人，定质，定期、定量。

20、压力容器的安全附件包括：（安全阀）、（液位计）、防爆板、压力表、温度计、紧急放空阀、紧急切断装置、防雷击装置等。

制作更换法兰垫片

卸松法兰螺栓，用撬杠撬松上下法兰，放净管线内余压，卸掉一条便于操作的螺栓
17
5．更换新垫片
用撬杠撬开法兰，取出旧垫片，一定要取净
18
用锯条或刮刀清理上、下法兰端面
19
将新垫片两面均匀涂上铅油，放入法兰盘内，新垫片与上下两法兰同一轴心，不得偏斜，穿上卸下的螺栓
20
6．紧法兰螺栓
对角上紧固定螺栓，均匀用力使两法兰片平行无偏移，保养固定螺栓
2
一、准备工作
3
1．穿戴好劳保用品
穿戴好劳保用品
4
2．准备工具、用具
需要准备的工具、用具有：600mm管钳、500mm标准撬杠、300mm活动扳手、250mm活动扳手、0.75kg锤子各1把，300mm锯条1根，中压石棉板，规格相同的法兰盘或阀门1个，排污桶1只，试电笔1支，绝缘手套1只，细砂纸1张，铅油、细纱布若干，班报表，记录笔
5
二、操作步骤
6
1．停抽
用试电笔检测电控柜外壳确认安全，打开电控柜门，按停止按钮，根据油井实际生产状况将驴头停在合适的位置，刹紧刹车
7
侧身拉闸断电
8
关好电控柜门，断开铁壳开关，记录停抽时间
9
2．倒流程
侧身关井口生产阀门
10
侧身关井口回压阀门
11
打开取样阀门，用排污桶放空，观察回压表落零
12
3．制作法兰垫片
制作、更换回压阀门法兰垫片
序号
字幕
解说词
1
制作、更换法兰垫片
法兰垫片在管汇流程法兰连接处起着密封的作用。法兰垫片一旦刺坏，将会产生油气泄露，不仅造成环境污染，还会影响油井正常生产。因此，一旦发生法兰垫片刺坏，必须及时更换法兰垫片，确保油井正常生产。制作垫片一般可采用砸制或剪制两种方法，下面以砸制法兰垫片并以更换抽油机井井口回压阀门上法兰垫片为例来操作

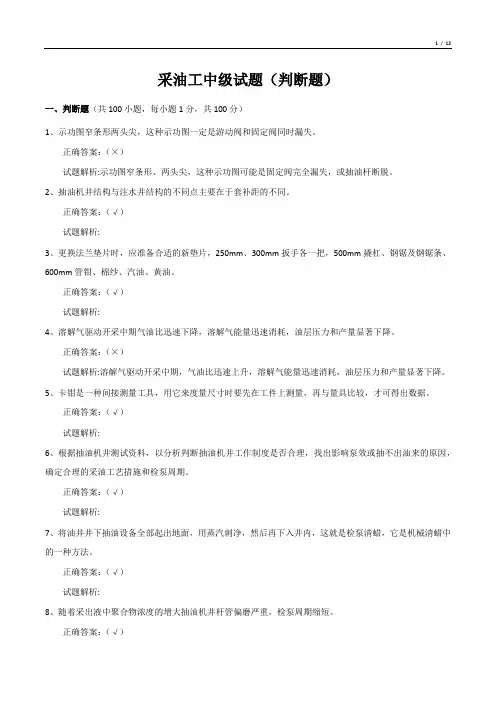

采油工中级试题(判断题)

采油工中级试题（判断题）一、判断题（共100小题，每小题1分，共100分）1、示功图窄条形两头尖，这种示功图一定是游动阀和固定阀同时漏失。

正确答案：（×）试题解析:示功图窄条形、两头尖，这种示功图可能是固定阀完全漏失，或抽油杆断脱。

2、抽油机井结构与注水井结构的不同点主要在于套补距的不同。

正确答案：（√）试题解析:3、更换法兰垫片时，应准备合适的新垫片，250mm、300mm扳手各一把，500mm撬杠、钢锯及钢锯条、600mm管钳、棉纱、汽油、黄油。

正确答案：（√）试题解析:4、溶解气驱动开采中期气油比迅速下降，溶解气能量迅速消耗，油层压力和产量显著下降。

正确答案：（×）试题解析:溶解气驱动开采中期，气油比迅速上升，溶解气能量迅速消耗，油层压力和产量显著下降。

5、卡钳是一种间接测量工具，用它来度量尺寸时要先在工件上测量，再与量具比较，才可得出数据。

正确答案：（√）试题解析:6、根据抽油机井测试资料，以分析判断抽油机井工作制度是否合理，找出影响泵效或抽不出油来的原因，确定合理的采油工艺措施和检泵周期。

正确答案：（√）试题解析:7、将油井井下抽油设备全部起出地面，用蒸汽刺净，然后再下入井内，这就是检泵清蜡，它是机械清蜡中的一种方法。

正确答案：（√）试题解析:8、随着采出液中聚合物浓度的增大抽油机井杆管偏磨严重，检泵周期缩短。

正确答案：（√）9、年注入量与油层总孔隙体积之比叫注入程度。

正确答案：（×）试题解析:年注入量与油层总孔隙体积之比叫注入速度。

10、油井防气主要是针对抽油机井和电动潜油泵井进行的。

正确答案：（√）试题解析:11、根据抽油杆断脱示功图计算断脱位置时，抽油杆的重量应取每米抽油杆在液体中的重量。

正确答案：（√）试题解析:12、油田开发方案中有油藏工程、钻井工程、采油工程和地面建设工程等内容。

正确答案：（√）试题解析:13、开发层系的划分是非常重要的，特别是我国大多数油田是非均质多油层油田，各油层的特性往往彼此差异很大，合采是不行的。

更换回压阀门上法兰垫片操作规程

更换回压阀门上法兰垫片操作规程1、准备工作1.1正确穿戴好劳保用品。

1.2风险识别：做好风险源辨识及环境因素评价并制定风险消减措施，熟悉操作内容和操作步骤。

明确监护措施。

1.3准备工具、用具：600mm管钳1把， 300mm、250mm活动扳手各1把，0.75Kg榔头1把，500mm撬杠1根，300mm锯条1根，细砂纸1张，验电器1支，绝缘手套1副，污油桶1个，石棉板1块，规格相同的法兰盘1个，安全警示牌，黄油，细纱布，记录笔，记录纸。

2、操作步骤2.1制作法兰垫片、停抽2.1.1制作符合规格的新法兰垫片。

2.2停抽（有加热设备和掺水的油井控制好温度和掺水）2.2.1验电器验电，确认电控柜外壳无电。

2.2.2戴绝缘手套打开电控柜门，侧身按“停止”按钮，根据井况将抽油机停在合适位置，刹紧刹车。

2.2.3戴绝缘手套侧身拉闸断电，记录停抽时间，关好电控柜门，断开电源开关。

2.2.4检查刹车，刹车锁块在其行程的1/2-2/3之间，各部件连接完好，刹车紧固，锁紧刹车保护装置，悬挂安全警示牌。

2.3倒流程放空2.3.1侧身关生产阀门、回压阀门，开取样阀门放空至压力落零。

2.3.2卸松回压阀门上法兰的四条螺栓，撬开上、下法兰，放净管线内余压。

2.4更换法兰垫片2.4.1卸掉一条便于操作的法兰螺栓。

2.4.2取出旧垫片，清理干净上、下法兰端面。

2.4.3将新垫片两面均匀涂抹黄油，放入法兰盘内，垫片与上、下法兰同心。

2.4.4穿上螺栓，对角紧固螺栓使上、下法兰平行。

保养固定螺栓。

2.4.5关取样阀门，稍开回压阀门试压无渗漏，全部打开回压阀门、生产阀门。

2.5开抽2.5.1检查抽油机周围无障碍物，松开刹车保护装置。

2.5.2摘下安全警示牌，缓松刹车，控制曲柄转速。

2.5.3戴绝缘手套侧身合电源开关，验电器验电，确认电控柜外壳无电。

2.5.4戴绝缘手套打开电控柜门，侧身合闸，按“启动”按钮利用惯性启动抽油机，记录开井时间，关好电控柜门。

更换法兰垫片

更换法兰垫片
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
更换法兰垫片
操作：
（一）操作流程：
准备——倒流程、放空——卸法兰螺栓——清除旧垫子——制做垫子——安装新垫子——紧固螺栓——试压倒流程——清理现场（二）准备工作：
1、操作人员1名持证上岗，劳保穿戴整齐。

2、准备工具、用具、材料：
1、倒流程、放空：检查流程，正确切换流程，开放空阀门，放净管线内的压力。

2、卸法兰螺栓：卸松法兰螺栓，用撬杠撬动法兰，让存在管线内的液体流至排污桶，拆除正对自己的螺栓，不能拆除所有螺栓，避免错位。

3、清除旧垫子：用撬杠撬开法兰取出旧石棉垫子，用油灰刀清理法兰面；水线要清干净。

4、制做垫子：用直尺通过法兰中心，量取法兰外径和法兰外边缘至水线台阶外沿距离，计算出垫子外径（根据阀门规格确定内径），用画规、剪刀制作法兰垫片，垫子要留有略长于法兰最大外径的手柄。

5、安装新垫子：将新垫片两侧抹上黄油，放入法兰内，对正中心不得偏斜，用预留手柄进行调整。

6、紧固螺栓：对角均匀上紧螺栓，法兰四周缝隙基本一致。

7、试压倒流程：关放空，侧身缓慢打开阀门试压，确认无渗漏后，开大阀门恢复正常流程。

8、清理现场：收工具，清理现场，填写资料。

二、训练评分记录表。

2021年初采油工职业技熊提升培训试试题,答案

2021年初采油工职业技熊提升培训试试题,答案1、数字化管理系统充分利用自动控制技术、计算机网络等技术,实现电子巡井，准确判断精确定位,强化( )控制与管理。

[单选题] *2.油田数字化管理重点针对( )，也就是以井、站、管线等基本生产单元的生产过程监控为主。

[单选题] *3.井身结构由导管、( )、技术套管、油层套管和各层套管外的水泥环组成。

[单选题] *4.在井内下入的用来保护井壁和形成油气通道的最后一层套管是( )。

[单选题] *5.抽油机井的井身结构由采油树、地面抽油机设备、井下( )设备、筛管、抽油管、套管等组成。

[单选题] *6.注水井调整注水量首先要检查( ) [单选题] *7.调整注水量时，若是压力调到定压上下限值时水量仍超欠注，需重新进行( )。

[单选题] *8.机械采油可分为有杆泵采油和( )采油。

[单选题] *9.油、水气井资料的录取与建立，是搞好油田地质管理和( )分析的基础。

[单选题] *10.油井( )资料包括日产液量、日产油量、日产水量、日产气量以及分层的日产液量、日产油量、日产水量。

[单选题] *11.油井因各种原因停机关井时,除在日报表上注明外，还应该按扣产的规定和标准,依据( )和日产液量，决定是否扣产。

[单选题] *12.在油井监控界面，如果点击( )按钮，可进入该油井示功图分析界面,对油井工况进步分析处理。

[单选题] *13.点击对应油井的“启停井"按钮，弹出油井控制界面,输人控制口令,点击“启动"按钮，等待( )倒计时后,抽油机启动。

[单选题] *14.目前油井常用的清蜡方法主要为机械清蜡和( )清蜡。

[单选题] *15.抽油机井热洗结束倒回正常生产流程后，录取油、套压值，此时油压有明显上升，而套压( )时，说明洗井质量较好。

[单选题] *16.洗井清蜡车用于高压洗井及解堵施工作业时，必须采用( )连接。

[单选题] *17.洗井清蜡车使用高压软管洗井时.系统压力不允许超过( )。

08版集输工中级工题库(实际操作)重点

中级工技能操作试题试题一：AA001 拆卸单级离心泵１．考核要求（1）正确选用工具、用具和使用材料。

（2）均匀对称拆卸泵盖螺帽，用撬杠对称撬动，取下泵壳。

（3）按正确方向卸下叶轮背帽，轻敲取下叶轮，将叶轮平放垫好。

（4）拆下压盖和泵体的固定螺栓，沿轴向轻敲卸压连接体，取下轴套。

（5）用拉力器拆下联轴器，拆下轴承端盖。

（6）用铜棒按轴向敲动泵轴取下轴承体，用拉力器取下轴承。

（7）用柴油清洗拆下的部件，检查损坏情况，并按次序摆好。

(8) 清洁收回工具，清扫现场。

(9) 穿戴劳保按正确规程操作。

２．准备要求（2）考场准备①现场整洁无杂物，照明良好，光线充足，场地无干扰。

②依据项目特征准备考场，安全设施齐全。

3．操作考核规定及说明（1）本题分值：100分根据组卷比例折算为40分（2）考核时间：45 分钟。

（3）计时从领取工具、材料开始至交回工具、材料为止。

（4）规定时间完成，超时停止工作。

(5) 违章操作或发生事故停止工作。

4．评分记录表拆卸单级离心泵评分记录表试题二：AA002组装单级离心泵１．考核要求（1）正确选用工具、用具和使用材料。

（2）清洗配件，除去铁锈和杂物，用细砂纸除去配件上的毛刺。

（3）测量叶轮与密封环间隙，轴承与轴及轴承座配合为过盈。

（4）用青克纸制作轴承端盖密封垫片，用石棉垫片制作泵壳密封垫片。

（5）用套管击打内轨安好轴承，用铜棒轻敲安好轴承体，上好端盖。

（6）用螺栓固定好轴承体，安上轴套，加好填料，上好密封填料压盖。

（7）叶轮用键在轴上要紧固，叶轮中心对准泵体中心，用勾扳手拧紧背帽，对称紧固好泵盖螺栓。

（8）用铜棒安好联轴器，盘车检查应无杂音摩擦声。

（9）清洁收回工具，清扫现场。

（10）穿戴劳保按规程操作。

２．准备要求（1）工具、材料、设备准备①现场整洁无杂物，照明良好，光线充足，场地无干扰。

②依据项目特征准备考场，安全设施齐全。

3．操作考核规定及说明（1）本题分值：100分根据组卷比例折算为40分（2）考核时间：50 分钟。

采气工实操考试(初级)

采气工初级所有项目穿戴好劳保试题一：关采气井操作（1）工具、材料准备；F扳手450mm1把；管钳250mm1把；活动扳手250mm、300mm各1把；记录纸适量；记录笔1支；变压油适量；棉纱适量；开关井指示牌2块1.报告开始；正确穿戴劳动保护用品；选择工、用具；2.录取压力：1）录取井口油压、套压。

3.关井操作：1）关井口针型阀2）关闭井口生产闸阀3）检查流程中安全阀处于工作状态4）停流量计5）关调压节流阀6）检查分离器，对分离器进行排污7）悬挂指示牌，向调度室汇报8）做好停井记录4.清理现场：收拾工用具，清理场地试题二：气井开井操作（1）工具、材料准备；F扳手1把；管钳250m橡胶手套m1把；橡胶手套1双1.报告开始；正确穿戴劳动保护用品；选择工、用具；2.录取压力：1）录取井口油压、套压。

3.开井操作:1）从低压到高压依次检查设备流程；开安全阀的控制阀；关放空阀、排污阀；开通主通道阀门；开计量管线上下游阀门，关计量管旁通阀；做好保温；分离器排污2）由内到外先开采气树阀门；缓慢开启井口节流阀、调节各级压力3）启动流量计；调节气量4）记录开井时间、输压、控制方式及开度等参数4.清理现场：收拾工用具，清理场地试题三：气田水取样（1）工具、材料准备；F扳手1把；橡胶手套1双；试管刷1个；钢笔1支；胶水1瓶；安防器材1套；取样瓶500ml1～3个；取样标签3张；封口蜡适量1.报告开始；正确穿戴劳动保护用品；选择工、用具；2.取水样:1)观察确认分离器液位，选定分离器排污口或特设的取样点取水样2)侧身缓慢开取样阀准备取样3)取样前用欲取的水样清洗取样瓶2次4)开始取水样取（1000ml）5)盖好瓶塞，用蜡封好瓶口6)填写标签并粘贴7)记录取样人、取样地点、取样时间等3.清理现场：收拾工用具，清理场地试题四：手提式泡沫灭火器的使用操作（1）工具、材料准备；泡沫灭火器8kg2个（1个失效）；布手套1副；安全帽1顶1.报告开始；正确穿戴劳动保护用品；选择工、用具；2.使用灭火器:1）检查挑选灭火器（药剂有效期、零部件完好、有无堵塞等）2）使用前上下颠倒几次，使内外药接触3）选择上风口，选择在着火点2-5米处4）拔掉喷嘴塞、对准火源根部左右扫射逐步推进直至火源熄灭或者药剂喷完3.清理现场：收拾工用具，清理场地试题五：手动注油枪加润滑脂操作(1)工具、材料准备；黄油枪1把；F型扳手1把；布手套1副；安全帽1顶；润滑脂若干；棉纱若干1.报告开始；正确穿戴劳动保护用品；选择工、用具；2.选择润滑油：1）根据需要准备润滑油3.检查黄油枪：1）检查黄油枪零部件是否完好4.装黄油：1）卡紧黄油枪弹簧、卸掉黄油枪前盖、加满黄油、上紧前盖2）加压使黄油从枪嘴挤出5.检查：1）检查设备工作状况、检查设备加油处情况。

阀室法兰垫片更换方案

高淳县川气东送引入工程青山阀室根部法兰泄漏整改方案编制:审核:批准:江苏天力建设集团有限公司二0一五年二月五日青山阀室根部法兰泄漏整改方案1、工程概况（1）本工程为高淳县川气东送引入工程，输送介质为天然气。

工程起点为桠溪门站至位于经济开发区的天然气储配站止，管道全长约23.2Km。

管道采用L290螺旋焊缝钢管，管道防腐采用3PE加强级防腐，本高压管线设计压力为4.0MPa,管道压力等级为GB1。

管线中段（青山村）设阀室一座。

（2）工程竣工完成后，进气升压过程中，泡沫检查发现青山阀室根部法兰垫片处有泄漏，因此进行整改。

2、泄漏问题的主要原因分析由于阀室所处位置预制场地有限，组装完成后在加气站进行整体试压，试压完成后，由于整体运输比较困难，将球阀部分进行了拆除处理，在运输完成后，重新进行组装，在组装完成后，没有进行再次试压，导致工程完工后，进气升压过程中，根部法兰金属垫片出现泄漏。

发现问题后，进行重新拧紧，仍不能解决问题，经研究分析后，是金属垫片出现质量问题。

3、研究整改的主要思路为了确保施工安全，首先将管道内天然气进行降压处理，在压力降至0.2Mpa（争取降到0.1MPa左右）以下后，打开加气站、阀室及桠溪门站的主管线放散管进行放散至常压。

然后从阀室注氮口开始往桠溪门站和加气站方向进行氮气置换，在登高管直管段进行开孔并用可燃气体检测仪进行天然气浓度检测，检测合格后，直管段进行割除，然后进行阀门拆除更换金属垫片，完成后，焊接封头2个，进行整体试压，试压检测无异常现象，拆除封头，镶嵌短管并有检测单位对焊口进行检测。

4、整改时限要求计划定于春节之后，具体时间根据实际情况由业主方确定（计划施工时间4天）。

5、整改方案及施工步骤（1）关闭桠溪门站进站DN300总阀①，使桠溪门站管道内的天然气保持原有压力1.3Mpa（其中DN300钢管约75米，DN200钢管约15米），天然气储量约80M3，作为整改完成后阀室东段置换氮气的气源（足够置换）。

采油工实际操作题(10题)

职业技能大赛实际操作（采油）项目一游梁式抽油机调防冲距项目二三相异步电机找头接线项目三管路安装项目四调整游梁式抽油机曲柄平衡项目五计算机操作项目六更换抽油机井电机皮带项目七在线更换法兰垫片项目八绘制工件三视图项目九解释实测示功图项目十分析电动潜油泵井电流卡片项目一游梁式抽油机调防冲距一、竞赛内容按照要求对抽油机防冲距进行调整二、技术及操作要求卸载：点动抽油机利用曲柄惯性进行卸载停抽：停抽时根据加大或减小防冲距，将抽油机停在合适位置三、竞赛方式和时间竞赛方式：现场操作竞赛时间：1、准备时间2分钟2、操作时间15分钟3、计时从正式开始操作开始，到时停止操作四、准备工作1、材料准备2、工具准备3、设备准备五、操作程序规定及说明1、停机刹车。

将抽油机停在合适的位置2、卸载。

擦净光杆油污，用光杆卡子卡紧光杆，点启抽（盘皮带）卸去载荷3、用尺子量好调整距离做好标记4、移动光杆负荷卡子到标记处，上紧光杆卡子5、打开刹车锁块，缓慢松开刹车，是驴头平稳吃上负荷并刹紧刹车。

6、卸下光杆下卡子，用锉刀、砂布清楚光杆毛刺，擦净油污7、检查抽油机周围无障碍后送电、松刹车、启抽8、检查启抽后抽油机有无碰刮现象9、收拾工具，填写记录六、实际操作记分表考评员：记分员：年月日项目二三相异步电机找头接线一、竞赛内容对电机进行绝缘测试，按要求对电机进行三角型或星型连接二、技术及操作要求测绝缘：利用兆欧表对电机进行相间和对地绝缘测试接线：根据要求对电机进行星型或者三角型连接三、竞赛方式和时间竞赛方式：现场操作竞赛时间：1、准备时间2分钟2、操作时间13分钟3、计时从正式开始操作开始，到时停止操作四、材料准备五、操作程序的规定及说明1、检查仪表，分出电机三相绕组。

2、测电机三相绕组相间绝缘、对地绝缘，判断电机绝缘是否合格。

3、找电机三相绕组首尾端，根据要求将电机绕组按三角形接法连接。

4、将电机与电源连接，闭装上电机接线端子接线盒盖。

5、合闸通电，观察电机是否正常运转。

采油计算

（一）、1、某井产液100 t/d,回音标深度700m,记录纸上音标波为200mm,液面波为228 mm,油压0.5 Mpa,套压1.2 Mpa,实测示功图包围面积598 mm2,力比2KN/ mm,冲程6 m,冲次8次/分,示功图长度为43 mm,混合液相对密度为0.9,求举升效率为多少?2、某注水井S1、S2、S3各层段测配成果表如下。

当井口压力为9.7Mpa时，实际日注水230m3/d。

试求9.7Mpa 时各层段日注水量是多少？3%）六、综合题（10分）某井采用62mm油管，16mm抽油杆，抽油机冲程为3米，泵挂深度为1000米，每米抽油杆在液体中的重量为20N，活塞全面积以上每米液体重10N，所用示功仪的力比是80kg/mm，减程比为1:45，求做该井的理论示功图，并解释各点线面的意义？（二）、1、菜油井油层中部深度2000m，原始地层压力25MPa，原油相对密度0.84，含水75％，目前总压差5 MPa，，日产液量50m3／d，采油指数l.5t／d·MPa，沉没压力2.5 MPa，求下泵深度为多少?2、已知抽油机减速箱两级传动比为29.75，皮带轮直径800mm，电机轮直径200mm，用960r/min的电机，下直径为56mm的抽油泵，冲程2.4m，日产液35t/d，混合液相对密度0.9，含水63％，求泵效和日产油量？六、综合题2、某断块油藏有4口生产井和2口注水井，生产井的生产数据和井点物性参数见下表。

该油藏含油面积l.2Km2，原油地面密度0.90，体积系数1.1576。

表1 生产井动态要求：1)计算生产井的含水率大小。

(2分)2)计算油藏的地质储量，并计算采油速度(按年生产时间300天计算)。

(3分)3)提出下一步可能采取的措施。

(5分)（三）、1.某井使用CYJ5-2.1-13HB型抽油机，泵挂深度=1000㎜，连杆长度L＝1800mm，曲柄半径r=495mm，冲程S=1.4m，冲数n=9次/min，抽油杆柱在空气中的重力W r=23800N，在相对密度=0.933的液体中的重力W r’=21000N，作用在活塞上的液注载荷W L=19953N,抽油杆柱在上、下冲程中的惯性载荷I ru=1992N。

更换法兰垫片操作规程

3.2
把旧法兰垫片取出
磕碰手
仔细观察
撬杠或螺丝刀
3.3
清理干净法兰片
碰伤
平稳操作
撬杠、螺丝刀、手锤
4
更换新法兰垫片
4.1
换上新法兰垫片，位置要对中
夹伤手
注意保持距离
撬杠
4.2
对角上紧螺丝，要求不偏不斜，对正压紧。
碰伤
平稳操作
250mm活动扳手
5
关放空阀，开下流阀试压，不渗不漏为合格
环境污染；丝杠飞出伤人
更换法兰垫片操作规程
一、更换法兰垫片操作流程
二、更换法兰垫片风险提示
1、倒流程泄压时，压力一定要泄净，防止液体喷泄，人员要避开泄压点；
2、紧固法兰螺丝时要对角拧紧，防止偏斜造成刺漏；
三、操作规程及风险控制
操作
顺序
操作项目、内容、方法及要求
存在风险
风险控制措施
应用辅助工具用具
1
操作前准备工作
1.1
检查现场流程，清理现场周围障碍物，保证工作现场合格达标。
(2)发生液体泄漏，首先关闭上、下流阀门，再关放空阀。
1.2
准备好工具和制作符合规格的新法兰垫片。
1.3
该项工作由1人操作完成，穿戴好劳动保护，在操作中注意安全。
2
倒流程放空泄压。先关上、下流阀门ቤተ መጻሕፍቲ ባይዱ再开放空阀。
环境污染；丝杠飞出伤人
将泄压液体回收处理；避开丝杠正前方操作
闸门扳手、收油袋子
3
取出旧法兰垫片
3.1
拆开法兰螺丝
碰伤
平稳操作
250mm活动扳手、
准备好收油袋；避开丝杠正前方操作
闸门扳手、收油袋子
6

民用燃气用户室内法兰垫片更换操作规程

民用燃气用户室内法兰垫片更换操作规程
1、维修人员提前准备好维修所需工具、材料、防毒面具、灭火器等防护器具；
2、到达现场后，关闭立厅阀门；
3、开启作业房间门窗通风，如果通风不畅，应采取强制通风措施。

摆放好灭火器、防毒面具等防护用品，检测周围环境安全后，点燃灶具把管道中的余气燃尽；
4、拆除立厅管卡，然后用扳手卸下法兰螺丝，将损坏垫片拆除，清理法兰接口，换上新垫片后安装好螺丝并扭紧；
5、更换过程随时监测周围环境可燃气体浓度，如果可燃气体浓度达到爆炸下限的20%，应立即停止作业，采取强制通风措施，待周围环境可燃气体浓度合格后，方可再次进行作业。

6、作业完毕后，进行立厅气密性试验（试验压力≥5000Pa,观察15分钟，无压降为合格）并安装立厅管卡；
7、试压合格后，开启立厅总阀，用肥皂水对立厅总阀检漏；
8、检查室内燃气设施、用气设施符合通气条件后，用软管连接燃气嘴进行室外放散，当闻到天然气臭味后，用阻气球取气至安全区域点火，若燃烧正常，火焰呈桔黄色且有明显内焰，则置换合格；
9，将连接灶具的软管两端固定牢固（应有喉箍有效固定），缓缓打开进气阀门进行燃气器具点火置换；
10、置换通气完毕后，认真检查室内的所有燃气设施，并做到“三不走”即火苗小不走，设施检查不细不走，场地不清不走。

如对室内燃气设施检查合格，但仍有燃气味的，必须查清原因，立即处理。

11、向用户宣传安全用气常识，认真填写《户内维修工单》，并请用户签字确认；
12、回部门后，将《户内维修工单》交内勤存档。

更换法兰垫片步骤学习日志

1、准备工用具
2、制作垫片：量取时钢板尺要通过圆中心，读数时要带出单位。

手柄长度长出法兰20MM左右。

使用画规量取后将锁紧螺母锁紧。

3、倒流程：打开旁通阀，关闭上游阀，关闭下游阀，打开放空阀。

4、取下垫片：卸螺丝前先观察压力表确认没有压力，先卸前下部的螺丝，卸下的螺栓摆放整齐，使用扳手最好是一把开口扳手一把梅花扳手配合使用。

最后法兰下部留一条螺栓，防止阀门下垂。

用锯条将法兰面清理干净。

5、安装：垫片两侧涂抹润滑脂，放入后观察垫片应处于法兰正中位置。

对角紧固螺栓，将两片法兰的外缘上下、左右位置调节平，两法兰之间的缝隙距离应相同。

6、试压、导通流程：首先关闭放空阀，微开下游阀施压，观测法兰是否有渗漏，无渗漏再全开，打开上游阀，关闭旁通阀。

7、清理现场、回收工具。
