汽车点火系统教案
点火系统大赛教案

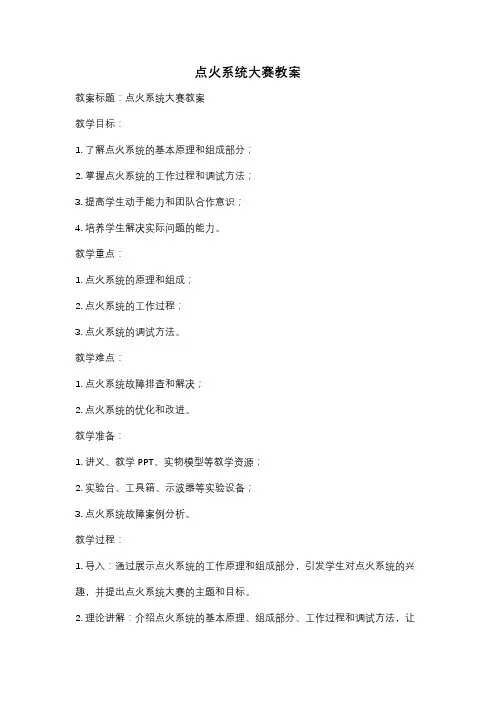

点火系统大赛教案教案标题：点火系统大赛教案教学目标：1. 了解点火系统的基本原理和组成部分；2. 掌握点火系统的工作过程和调试方法；3. 提高学生动手能力和团队合作意识；4. 培养学生解决实际问题的能力。
教学重点：1. 点火系统的原理和组成；2. 点火系统的工作过程；3. 点火系统的调试方法。
教学难点：1. 点火系统故障排查和解决；2. 点火系统的优化和改进。
教学准备：1. 讲义、教学PPT、实物模型等教学资源；2. 实验台、工具箱、示波器等实验设备；3. 点火系统故障案例分析。
教学过程：1. 导入：通过展示点火系统的工作原理和组成部分，引发学生对点火系统的兴趣，并提出点火系统大赛的主题和目标。
2. 理论讲解：介绍点火系统的基本原理、组成部分、工作过程和调试方法，让学生对点火系统有一个全面的了解。
3. 案例分析：结合实际案例，分析点火系统故障的原因和解决方法，培养学生的问题分析和解决能力。
4. 实践操作：组织学生分组进行点火系统的调试实验，让他们动手操作，提高实际操作能力和团队合作意识。
5. 比赛评选：组织点火系统大赛，评选出最佳调试方案和最佳团队，激发学生学习的积极性和创新意识。
6. 总结反思：对比赛过程进行总结和反思，让学生明白实践是检验理论的最好方式，培养他们的实际动手能力和解决问题的能力。
教学扩展：1. 鼓励学生自主学习和探索，开展点火系统改进和优化的实践活动；2. 组织学生参加相关比赛和科技竞赛，拓宽他们的视野和学习空间。
教学评价：1. 学生的参与度和表现；2. 学生的实际操作能力和团队合作意识；3. 学生的创新意识和解决问题能力。
教学建议：1. 教师要注重案例分析和实践操作，引导学生从实际问题出发，掌握点火系统的调试方法和技巧；2. 组织学生参加相关比赛和科技竞赛，激发他们学习的兴趣和动力。
汽车点火系统 教案
汽车点火系统教案教案标题：汽车点火系统教案教学目标：1. 了解汽车点火系统的基本原理和组成部分。
2. 掌握汽车点火系统的工作原理和调试方法。
3. 能够识别和解决汽车点火系统常见故障。
教学重点和难点：重点：汽车点火系统的原理和组成部分。
难点：汽车点火系统的调试方法和故障排除。
教学准备：1. 教学PPT或教学板书。
2. 汽车点火系统的示意图和实物模型。
3. 相关故障案例分析资料。
教学过程：一、导入通过展示汽车点火系统的示意图，引导学生讨论汽车点火系统的作用和重要性。
二、讲解汽车点火系统的基本原理和组成部分1. 讲解汽车点火系统的工作原理，包括点火时机、点火能量和点火方式等。
2. 介绍汽车点火系统的组成部分，包括点火线圈、点火塞、点火控制模块等。
三、分组讨论汽车点火系统的调试方法1. 将学生分成小组，讨论汽车点火系统的调试方法，包括点火正时的调整和点火线圈的检测方法等。
2. 每个小组展示他们的讨论成果，并进行讨论交流。
四、案例分析和故障排除1. 展示汽车点火系统常见故障案例，包括点火失火、点火不稳定等。
2. 引导学生分析故障原因，并提出解决方法。
五、课堂练习和总结1. 给学生布置相关的课堂练习题，检验他们对汽车点火系统的掌握程度。
2. 总结本节课的重点内容，强调汽车点火系统的重要性和实际应用。
教学反思：通过本节课的教学，学生能够全面了解汽车点火系统的原理和工作方式，掌握汽车点火系统的调试方法和故障排除技巧。
同时，通过案例分析和讨论，能够提高学生的实际应用能力和解决问题的能力。
教案：任务四 点火系统的使用与检修
教学环节教学内容教师活动学生活动组织教学1、强调纪律，检查人数2、按学号进行分组班长点名复习回顾1、神龙富康轿车电子点火系2、奥迪200型轿车五缸涡轮增压发动机点火系3、丰田IG-GZEU型发动机无分电器点火系4、切诺基吉普车电子点火系。
板书做好笔记新授知识任务四点火系统的使用与检修一．认识点火系主要构件的型号⒈点火线圈的型号（国产）点火线圈的型号应由五部分组成，如图1-1所示。
图1-1 点火线圈的型号产品代号：D表示点火，Q表示线圈，如果DQ后面还有字母，C表示干式点火线圈，D表示电子点火系统用点火线圈。
电压等级代号：用数字表示点火线圈的额定电压，即1—12V；2—24V；6—6V。
用途代号：用数字表示点火线圈的用途，含义如下：1—单、双缸发动机；2—四、六缸发动机；3—四、六缸发动机（带附加电阻）；4—六、八缸发动机（带附加电阻）；5—六、八缸发动机；6—八缸以上发动机；7—无触点分电器；8—高能点火；9—其它（包括三、五、七缸）。
结合实物进行讲解认真听讲做好笔记新授知识设计序号：以数字表示。
变型代号：以A、B、C……顺序表示。
例如：DQ124表示电压为12V，用于4～6缸发动机，设计序号为4的点火线圈。
⒉分电器的型号（国产）分电器的型号由五部分组成，如图1-2所示图1-2 分电器的型号⒊火花塞的型号（国产）火花塞型号由三部分组成，如图1-3所示。
图1-3 火花塞型号（1）用汉语拼音字母表示火花塞的结构类形及主要形式尺寸（2）用阿拉伯数字表示火花塞的热值。
从热型到冷型以1、2、3、4……表示。
（3）用汉语拼音字母表示火花塞派生产品结构特征、发火端特征、材料特性及特殊技术要求。
如果此项无字母，则为普通火花塞。
二．电子点火系的使用注意事项（1）安装时，接线必须正确、牢固，电源的极性务必不能接错，否则极易损坏点火器；（2）点火器必须搭铁良好，使用中应尽可能减少搭铁处接触电阻，确保电路稳定可靠地工作；（3）点火信号线应与高压线分开，避免高压线对点火系统的干扰；（4）洗车时，应尽量避免洗车水溅到点火器和分电器内；（5）发动机在运转过程中，严禁拆卸蓄电池，也不可用刮火的方法试电，以免损坏点火器；（6）电子点火系的点火线圈一般都使用高能点火线圈，应尽可能避免用普通点火线圈代用；（7）高压线必须连接牢靠，如果连接不牢，容易造成系统电压过高而损坏高压系统的绝缘；（8）在判断点火系统的故障时，不要使高压电路处于开路状态，否则极易使点火器中的大功率三极管损坏；（9）当需要拆卸点火系统的连接导线或安装测试仪器时，应先关断点火开关或拆下蓄电池的负极导线；（10）点火器应安装在干燥、通风良好的部位，使用中应保持其表面清洁，以利散热。
汽车点火系统教案1
教案1稳压管（结合图分析，其特点）稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A特性曲线与普通二极管相似，但反向击穿曲线比较陡，稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管2）、点火控制器工作原理点火控制器电路组成：点火信号检出电路（V2）开关放大电路（V3、V4）功率管V5点火控制器的作用：恒电流与可变导通时间控制停车断电保护功能低速推迟输入信号功能各电子元件的作用：1.晶体管(V)1）、V2: 检测信号，触发作用.2）、V3、V4：将信号发生器传出的信号进行放大。
3）、V5：属于大功率晶体管，与点火线圈初级绕组串联，以提供较大的初级电流，使截止时能在次级绕组中产生需要的高压电。
2.稳压管（VD)1）、VD1、VD2：两个稳压管反向串联后，与点火线号发生器的传感线圈并联，其作用是当传感线圈产生的信号电压高于稳压管的反击穿电压时，稳压管立即导通，削平输出正负信号峰波，稳定输出电压，保护V1和V2不损害。
2）、VD3:稳定整形电路电源电压的作用，保护V1和V2在稳定的工作电压下工作，提高点火系统的可靠性。
3）、VD4：保护V5晶体管。
3.电容（C）1）、C1：C1与传感绕组并联，消除点火信号发生器输出电压上的毛刺，防止误点火。
2）、C2：过滤电源中的杂质，防止电源对控制电路的干扰，提高点火系统的可靠性。
工作原理：（重点讲述）讲述：发动机未起动时、发动机起动后（初级线圈通电）、初断，次级产生高压电。
提起稳压管VD4的作用！！！3.磁感应式点火系的检测1）信号发生器的检测电阻检测输出信号检测感应线圈与转子间隙检查32）点火控制器的检测在发动机停机的状态下，测定输入电压。
此电压值约为12V。
检查功率管是否导通。
在发动机停机状态下，打开点火开关，测量与点火线圈相连的端子搭铁电压应为12V。
检查功率管是否截止。
发动机运转时，测量与点火线圈相连的端子搭铁电压应为交流电压三、作业布置四、板书设计（由于使用PPt授课，板书很少）（一）磁感应式点火系统课后分析：(教态和教学语言方面)成绩评定指导教师：年月日4。
汽车电器教案 第四章点火系
单元教学设计首页总第 19-24 课时课时教学设计续页教学程序第19课时讲课时间年月日星期教学内容讲解、导学方法第三章点火系一、点火系统1、基本组成汽油发动机点火系统的作用是适时地为发动机气缸内已压缩的可燃混合气提供足够能量的电火花，使发动机能及时、迅速地起动并连续运转。
2、对点火系统的基本要求点火系统性能好坏对发动机的工作有十分重要的影响。
点火系统应在发动机各种工况和使用条件下保证可靠而准确地点火。
（1）点火系统应能产生足以击穿火花塞电极间隙的高电压。
能够击穿火花塞电极间隙，在火花塞电极间产生电火花的最低电压，称为火花塞击穿电压。
汽车在行驶中，发动机在满载低速时需8~10kV的高压电，课时教学设计续页教学程序第20课时讲课时间年月日星期教学内容讲解、导学方法3、点火系统的发展历程1）传统点火系统传统点火系统也称蓄电池点火系统、触点式点火系统。
这种点火系统具有最基本的结构，在该系统中，通过机械凸轮接通和断开触点，使点火线圈的初级电流间歇流动，从而在点火线圈次级产生点火高压，如图所示。
传统点火系统的断电器触点因为使用中会发生氧化、烧蚀，需要定期保养，且触点的机械惯性大，响应速度慢，因而性能不佳，已经被新型点火系统取代。
2）无触点电子点火系统在无触点电子点火系统中，用信号发生器取代凸轮触点机构，利用电子控制的方法使点火线圈的初级电流间歇流动，从而在点火线圈次级产生点火高压。
3）电控电子点火系统在电控电子点火系统中，电控点火提前装置取代了传统的点火提前机构（真空及离心提前机构），并开始利用发动机电子控制单元控制点火提前角。
4）无分电器点火系统无分电器点火系统简称DLI（Distributor-less Ignition）系统。
该系统使用多个点火线圈，直接向火花塞输送高电压，取消了机械式分电器结构，沿用了发动机电子控制单元控制点火提前角的方法。
备注课时教学设计续页教学程序第21课时讲课时间年月日星期教学内容讲解、导学方法二、点火系统的工作原理1.点火系统的基本组成无触点电子点火系统一般由点火信号发生器、点火控制器、点火线圈、火花塞等组成。
点火系统教案
汽油机点火系统一二三四五㈠㈡㈢㈣㈤ 1 2 3 4 5⑴⑵⑶⑷⑸教学目标：教学内容：教学重点及难点：导入：授课内容：一点火系统概述㈠点火系统的功用功用：适时地产生足够能量的电火花以点燃发动机气缸内已被压缩的可燃混合气，从而使发动机及时地、迅速地做功。
㈡对点火系统的要求1能够产生足够高的次级电压2电火花有足够的能量3应能根据发动机工况的变化提供最佳的点火时刻㈢点火系统的种类点火系统按采用的电源不同，可分为：蓄电池点火系统磁电机点火系统点火系统根据是否采用电子元件控制可分为：传统点火系统电子点火系统1 传统点火系统（淘汰略）2电子点火系统0 按点火能量储存方式不同可分为：电感储能式电容储能式电子点火系统0 按信号发生器的不同可分为：电磁感应式霍尔效应式光电式电子点火系统0 按初级电路控制方式不同可分为：普通电子点火系统计算机电子点火系统0 按高压电配电方式不同，计算机控制点火系统可分为：机械配电点火系统（有分电器点火系统）计算机配电点火系统（无分电器点火系统）二电子点火系统的基本组成与工作原理㈠电子点火系统的基本组成与功用1电源给点火系统提供低压电源蓄电池或发电机一般为12V2点火线圈将12V的低压电转变为15-20KV3分电器包括：点火信号发生器配电器点火提前机构点火信号发生器----产生点火的信号配电器----将点火线圈产生的高压电，按照发动机的工作顺序送到各缸的火花塞点火提前机构----随发动机的转速、负荷、汽油辛烷值的变化改变点火提前角4电子点火器将信号发生器产生的信号放大，控制大功率三极管的导通与截止，达到控制点火线圈初级电流通断的目的。
5火花塞将高压电引入燃烧室产生电火花点燃混合气。
6 点火开关控制点火系统初级电路、仪表电路、起动继电器电路7 高压导线分中央高压导线和分缸高压导线用于连接点火线圈与火花塞之间的高压电路分：普通铜芯高压线高压阻尼点火线㈡电子点火系统的工作原理三电子点火系统的基本组成部件㈠点火线圈作用：将电源的低电压转变为高电压，使火花塞电极产生点燃混合气体的电火花。
中职汽车电气教案：点火系统
中等专业学校2022-2023-3教案
教学内容
①点火线圈
作用：将电源提供的12V低压电转变成能击穿火花塞电极间隙的高压电。
②附加电阻
作用：减小低速时的初级电流，防止点火线圈过热，改善高速时点火特性。
③点火开关
作用：接通和切断点火系电路，控制发动机的起动和熄火。
④分电器
作用：主要由断电器、配点器、点火提前机构和电容器组成。
断电器的作用是在发动机凸轮轴驱动下，准时接通和切断点火线圈初级电流，使点火线圈及时产生高压电；
配点器的作用是按点火顺序将高压电分送至各缸火花塞；
电容器的作用是吸收断电器触点断开时初级绕组产生的自感电动势，避免在触点。
发动机启动与点火系统控制教案
发动机启动与点火系统控制教案第一章：发动机启动系统概述1.1 教学目标1. 了解发动机启动系统的功能和重要性2. 掌握发动机启动系统的组成和工作原理1.2 教学内容1. 发动机启动系统的功能和重要性2. 发动机启动系统的组成3. 发动机启动系统的工作原理1.3 教学方法1. 讲授法：讲解发动机启动系统的功能和重要性，以及组成和工作原理2. 互动法：提问学生，让学生参与讨论，巩固知识点1.4 教学评估1. 课堂问答：检查学生对发动机启动系统功能和重要性的理解2. 小组讨论：评估学生在讨论中的表现，以及对发动机启动系统组成和工作原理的掌握情况第二章：启动机的基本原理与结构2.1 教学目标1. 了解启动机的作用和分类2. 掌握启动机的基本原理和结构组成2.2 教学内容1. 启动机的作用和分类2. 启动机的基本原理3. 启动机的结构组成2.3 教学方法1. 讲授法：讲解启动机的作用、分类、基本原理和结构组成2. 实物演示法：展示启动机实物，让学生更直观地了解其结构和原理2.4 教学评估1. 课堂问答：检查学生对启动机作用、分类和基本原理的理解2. 实践操作：评估学生在实物演示中的观察能力和对启动机结构组成的掌握情况第三章：启动机的控制电路3.1 教学目标1. 了解启动机控制电路的功能和作用2. 掌握启动机控制电路的组成和工作原理3.2 教学内容1. 启动机控制电路的功能和作用2. 启动机控制电路的组成3. 启动机控制电路的工作原理3.3 教学方法1. 讲授法：讲解启动机控制电路的功能、组成和工作原理2. 互动法：提问学生，让学生参与讨论，巩固知识点3.4 教学评估1. 课堂问答：检查学生对启动机控制电路功能和工作原理的理解2. 小组讨论：评估学生在讨论中对启动机控制电路组成的掌握情况第四章：点火系统的基本原理与结构4.1 教学目标1. 了解点火系统的作用和分类2. 掌握点火系统的基本原理和结构组成4.2 教学内容1. 点火系统的作用和分类2. 点火系统的基本原理3. 点火系统的结构组成4.3 教学方法1. 讲授法：讲解点火系统的作用、分类、基本原理和结构组成2. 实物演示法：展示点火系统实物，让学生更直观地了解其结构和原理4.4 教学评估1. 课堂问答：检查学生对点火系统作用、分类和基本原理的理解2. 实践操作：评估学生在实物演示中的观察能力和对点火系统结构组成的掌握情况第五章：点火系统的控制电路5.1 教学目标1. 了解点火系统控制电路的功能和作用2. 掌握点火系统控制电路的组成和工作原理5.2 教学内容1. 点火系统控制电路的功能和作用2. 点火系统控制电路的组成3. 点火系统控制电路的工作原理5.3 教学方法1. 讲授法：讲解点火系统控制电路的功能、组成和工作原理2. 互动法：提问学生，让学生参与讨论，巩固知识点5.4 教学评估1. 课堂问答：检查学生对点火系统控制电路功能和工作原理的理解2. 小组讨论：评估学生在讨论中对点火系统控制电路组成的掌握情况第六章：发动机启动与点火系统的故障诊断与维修6.1 教学目标1. 学习发动机启动与点火系统的常见故障现象2. 掌握发动机启动与点火系统的故障诊断与维修方法6.2 教学内容1. 发动机启动与点火系统的常见故障现象2. 发动机启动与点火系统的故障诊断方法3. 发动机启动与点火系统的维修方法6.3 教学方法1. 讲授法：讲解发动机启动与点火系统的常见故障现象，故障诊断与维修方法2. 案例分析法：分析具体案例，让学生了解故障诊断与维修的实际情况6.4 教学评估1. 课堂问答：检查学生对发动机启动与点火系统常见故障现象的理解2. 实践操作：评估学生在实际操作中对发动机启动与点火系统故障诊断与维修方法的掌握情况第七章：发动机启动与点火系统的性能检测7.1 教学目标1. 了解发动机启动与点火系统的性能检测方法2. 掌握发动机启动与点火系统的性能检测设备及操作方法7.2 教学内容1. 发动机启动与点火系统的性能检测方法2. 发动机启动与点火系统的性能检测设备3. 发动机启动与点火系统的性能检测操作方法7.3 教学方法1. 讲授法：讲解发动机启动与点火系统的性能检测方法，性能检测设备及操作方法2. 实物演示法：展示性能检测设备，让学生更直观地了解其功能和操作方法7.4 教学评估1. 课堂问答：检查学生对发动机启动与点火系统性能检测方法的理解2. 实践操作：评估学生在实际操作中对发动机启动与点火系统性能检测设备及操作方法的掌握情况第八章：发动机启动与点火系统的维修与保养8.1 教学目标1. 学习发动机启动与点火系统的维修与保养方法2. 掌握发动机启动与点火系统的维修与保养注意事项8.2 教学内容1. 发动机启动与点火系统的维修方法2. 发动机启动与点火系统的保养方法3. 发动机启动与点火系统的维修与保养注意事项8.3 教学方法1. 讲授法：讲解发动机启动与点火系统的维修与保养方法，维修与保养注意事项2. 互动法：提问学生，让学生参与讨论，巩固知识点8.4 教学评估1. 课堂问答：检查学生对发动机启动与点火系统维修与保养方法的理解2. 小组讨论：评估学生在讨论中对发动机启动与点火系统维修与保养注意事项的掌握情况第九章：发动机启动与点火系统在实际应用中的案例分析9.1 教学目标1. 学习发动机启动与点火系统在实际应用中的案例分析方法2. 掌握发动机启动与点火系统在实际应用中的案例分析技巧9.2 教学内容1. 发动机启动与点火系统在实际应用中的案例分析方法2. 发动机启动与点火系统在实际应用中的案例分析技巧9.3 教学方法1. 讲授法：讲解发动机启动与点火系统在实际应用中的案例分析方法，案例分析技巧2. 案例分析法：分析具体案例，让学生了解案例分析的实际情况9.4 教学评估1. 课堂问答：检查学生对发动机启动与点火系统在实际应用中案例分析方法的理解2. 实践操作：评估学生在实际操作中对发动机启动与点火系统在实际应用中案例分析技巧的掌握情况第十章：发动机启动与点火系统的发展趋势10.1 教学目标1. 了解发动机启动与点火系统的发展历程2. 掌握发动机启动与点火系统的发展趋势10.2 教学内容1. 发动机启动与点火系统的发展历程2. 发动机启动与点火系统的发展趋势10.3 教学方法1. 讲授法：讲解发动机启动与点火系统的发展历程，发展趋势2. 互动法：提问学生，让学生参与讨论，巩固知识点10.4 教学评估1. 课堂问答：检查学生对发动机启动与点火系统发展历程和发展趋势的理解2. 小组讨论：评估学生在讨论中对发动机启动与点火系统未来发展的掌握情况重点解析本文档详细介绍了发动机启动与点火系统的基本原理、结构组成、控制电路、故障诊断与维修、性能检测、维修与保养、实际应用案例分析以及发展趋势。
发动机启动与点火系统控制教案
发动机启动与点火系统控制教案一、教学目标1. 了解发动机启动系统的组成及其工作原理。
2. 掌握启动机的检查与维修方法。
3. 熟悉点火系统的结构与功能。
4. 学会点火线圈的检测与更换。
5. 能够独立完成发动机启动与点火系统的故障诊断与修复。
二、教学内容1. 发动机启动系统的组成及工作原理启动机的作用启动机的组成启动机的工作原理2. 启动机的检查与维修启动机的检查方法启动机的维修技巧启动机故障的诊断与排除3. 点火系统的结构与功能点火系统的作用点火系统的组成点火线圈的工作原理4. 点火线圈的检测与更换点火线圈的检测方法点火线圈的更换技巧点火线圈故障的诊断与排除5. 发动机启动与点火系统的故障诊断与修复故障诊断的方法与步骤故障修复的技巧与注意事项故障案例分析三、教学方法1. 采用讲授法，讲解发动机启动与点火系统的相关理论知识。
2. 采用演示法，展示启动机和点火线圈的检查与维修过程。
3. 采用实践法，让学生动手操作，提高实际操作能力。
4. 采用案例分析法，分析故障原因，培养学生的故障诊断能力。
四、教学资源1. 教材：发动机启动与点火系统教程。
2. 教具：启动机、点火线圈、检测仪器等。
3. 课件：发动机启动与点火系统的结构图、工作原理图等。
五、教学评价1. 课堂讲解评价：评估学生对发动机启动与点火系统理论知识的掌握程度。
2. 实操考核评价：评估学生在实际操作中的技能水平。
3. 故障诊断评价：评估学生对发动机启动与点火系统故障诊断的能力。
4. 案例分析评价：评估学生分析问题和解决问题的能力。
六、教学重点与难点教学重点：1. 发动机启动系统的组成及其工作原理。
2. 启动机的检查与维修方法。
3. 点火系统的结构与功能。
4. 点火线圈的检测与更换。
5. 发动机启动与点火系统的故障诊断与修复。
教学难点：1. 启动机的组成及工作原理。
2. 点火线圈的检测与更换。
3. 发动机启动与点火系统的故障诊断与修复。
七、教学安排1. 课时：本教案共需4课时，每课时45分钟。
教案简案项目三汽车点火系统讲课讲稿
教案简案项目三汽车点火系统教学简案项目三汽车点火系统【组织教学】检查学生出勤，作好学生考勤记录。
分好学习小组，选出小组长。
强调学生学习的主体性，强调小组讨论与合作，正确制定计划并实施，小组长起学习组织者作用。
强调实习纪律，做好安全文明生产。
【课题导入】汽油发动机是怎样推动活塞向下运动而做功呢？现代的电子点火系统有什么优点？电子点火为什么能达到精确控制？【讲授新课】（3课时；6课时）一、传统点火系统的结构、原理与检测1、汽车点火系统的分类传统点火系统、电子点火系统和微机控制电子点火系统（1）传统点火系统传统点火系统俗称蓄电池点火系统，又称触点点火装置。
（2）电子点火系统电子点火系统是汽车发展过程中的过渡产品，它克服了传统点火装置点火能量不足的致命缺点，但适时点火这一问题仍然无法解决。
（3）微机控制电子点火系统取消了其他类型点火装置的机械调节结构，而是根据各种传感器的信号，由微机进行综合控制。
2、传统点火系统的组成传统点火系统主要有电源、点火开关、点火线圈、分电器、火花塞、附加电阻等组成。
1. 电源电源是指蓄电池或发电机供给点火系统工作所需的电能。
2. 点火开关点火开关是用来控制点火系统初级电路的。
关闭点火开关，点火系统立即停止工作，发动机立即熄火。
3. 点火线圈点火线圈是用来产生高压电的元件，它可将蓄电池或发电机的 12 V 的低压电转变为15 ～ 30 kV 左右的高压电。
（1）开磁路点火线圈在薄钢片叠成的铁芯上缠有两组绕组，分别为初级（低压）绕组和次级（高压）绕组。
（2）闭磁路点火线圈、闭磁路点火线圈是在“日”形或“口”形铁芯内绕有两个绕组，其磁力线在铁芯内形成闭合回路，不经过空气，磁损失小，能量利用率高。
4. 分电器分电器由断电器、配电器和点火提前装置等部分组成。
（1）断电器断电器实质上是一个控制点火线圈初级电路的通断给点火系统提供工作信号的开关装置。
（2）配电器配电器的作用是将点火线圈产生的高压电，按发动机的点火顺序，分配给各缸火花塞。
汽车电器教案点火系统故障诊断
汽车电器教案点火系统故障诊断一、教学目标：1.了解汽车点火系统的组成与原理。
2.掌握点火系统中各个零部件的功能及其工作原理。
3.了解点火系统故障的常见原因与表现。
4.掌握常见的点火系统故障诊断方法与技巧。
二、教学内容：1.点火系统的组成与原理点火系统由电源、点火开关、点火线圈、火花塞等组成。
其原理是通过点火线圈将低电压转化为高电压，从而产生能够穿透火花塞电极间隙的电火花，引燃混合气体，从而使汽车发动机正常运转。
2.点火系统中各个零部件的功能及其工作原理-电源：提供点火系统所需的电能。
-点火开关：控制点火系统的通断。
-点火线圈：将低电压转化为高电压。
-火花塞：引起火花，点燃混合气体。
3.点火系统故障的常见原因与表现-点火线圈故障：发动机无法启动，或启动困难，功率不足，发动机抖动。
-火花塞故障：发动机启动困难，功率不足，燃油消耗量增加。
-点火开关故障：发动机无法启动，或发动机会突然熄火。
-电源故障：点火系统无法正常工作。
4.常见的点火系统故障诊断方法与技巧-使用OBD故障码读取工具，读取点火系统相关的故障码。
-检查点火线圈和火花塞的外观，确保无损和接触良好。
-使用万用表检测点火线圈和火花塞的阻值。
-检查点火开关的连线是否正常。
三、教学方法：1.讲解法：通过PPT演示讲解汽车点火系统的组成与原理。
2.案例分析法：通过实际案例分析，让学生掌握点火系统故障的常见原因与表现。
3.实验探究法：通过实验操作，让学生亲自检测点火系统故障，并找到解决方法。
四、教学资源：1.教学PPT。
2.实验设备：汽车点火线圈、火花塞、万用表等。
3.OBD故障码读取工具。
五、教学评估：1.通过学生实际操作，检测点火系统故障，并找到解决方法，进行教师评估。
2.通过学生提交的课后作业，检测学生对点火系统故障诊断方法与技巧的掌握情况，进行教师评估。
六、教学计划：第一课时：汽车点火系统的组成与原理（30分钟）-讲解汽车点火系统的组成与原理。
点火系统 教案
点火系统教案教案标题：点火系统教案教学目标：1. 了解点火系统的基本原理和功能；2. 掌握点火系统的组成部分和工作流程；3. 能够识别和解决点火系统故障；4. 培养学生的动手能力和团队合作精神。
教学内容：1. 点火系统的定义和作用；2. 点火系统的组成部分：点火线圈、火花塞、点火开关等；3. 点火系统的工作流程：充电、放电和点火；4. 点火系统故障的常见原因和解决方法。
教学步骤：1. 导入（5分钟）：通过展示一辆汽车的点火系统示意图，引起学生对点火系统的兴趣，并帮助他们理解点火系统的重要性。
2. 知识讲解（15分钟）：2.1 讲解点火系统的定义和作用，强调其在发动机工作中的关键作用；2.2 介绍点火系统的组成部分和各部分的功能；2.3 详细解释点火系统的工作流程，包括充电、放电和点火的过程。
3. 实践操作（30分钟）：3.1 将学生分成小组，每个小组配备一个点火系统模型（可以是简化版的汽车点火系统）；3.2 指导学生按照教材上的步骤，进行点火系统的拆装和组装操作；3.3 引导学生观察点火系统的工作状态，通过模型演示点火系统的工作流程。
4. 故障诊断（20分钟）：4.1 提供一些常见的点火系统故障案例，让学生分析可能的原因；4.2 引导学生运用所学知识，提出解决故障的方法；4.3 鼓励学生进行小组讨论，分享彼此的解决方案。
5. 总结与评价（10分钟）：5.1 简要总结点火系统的重要性和工作原理；5.2 鼓励学生回顾自己在实践操作和故障诊断中的表现，评价自己的学习成果；5.3 解答学生提出的问题，澄清可能存在的疑惑。
教学资源：1. 汽车点火系统示意图；2. 点火系统模型；3. 点火系统故障案例。
教学评估：1. 实践操作中的观察评估：观察学生的操作是否正确、流程是否顺利；2. 故障诊断中的小组讨论：评估学生对点火系统故障的分析和解决能力；3. 学生的自我评价：评估学生对自己学习成果的认识和理解程度。
教学延伸：1. 鼓励学生自主学习，深入了解其他类型的点火系统（如燃气发动机的点火系统）；2. 组织学生参观汽车维修店或工厂，亲自了解点火系统的实际应用。
发动机点火系教案
发动机点火系教案一、教学目标1. 了解发动机点火系统的组成及工作原理。
2. 掌握点火线圈、点火塞、点火模块等部件的检查与更换方法。
3. 学会诊断和解决发动机点火系统常见故障。
二、教学内容1. 发动机点火系统的组成及作用点火线圈点火塞点火模块点火开关曲轴位置传感器爆震传感器2. 点火系统的工作原理点火线圈的初级和次级绕组工作原理点火塞的点火过程点火模块的控制逻辑3. 点火系统的检查与维护点火线圈的检查与更换点火塞的检查与更换点火模块的检查与更换点火开关的检查与更换曲轴位置传感器和爆震传感器的检查与更换4. 点火系统故障诊断与排除点火系统故障的现象和原因故障诊断步骤与方法故障排除技巧5. 点火系统的维修案例分析案例一：点火线圈故障导致的发动机启动困难案例二：点火塞积碳导致的发动机性能下降案例三：点火模块故障导致的发动机缺火三、教学方法1. 采用讲授法讲解点火系统的组成、工作原理和故障诊断方法。
2. 采用演示法展示点火系统的检查与更换操作过程。
3. 采用案例分析法分析点火系统的维修案例，提高学生的实战能力。
四、教学资源1. 发动机点火系统实物或模型2. 点火线圈、点火塞、点火模块等部件3. 故障诊断工具（如示波器、万用表等）4. 维修手册和教材五、教学评价1. 课堂问答：评估学生对点火系统基础知识的理解程度。
2. 实操考核：评估学生在实际操作中检查和更换点火系统部件的能力。
3. 案例分析报告：评估学生对点火系统故障诊断与排除方法的掌握程度。
六、教学实践1. 学生分组进行发动机点火系统的拆解与组装练习，加深对点火系统各部件的认识。
2. 在教师指导下，学生进行点火线圈、点火塞、点火模块等部件的检查与更换操作，提高动手能力。
3. 学生通过故障诊断工具进行点火系统故障模拟，学会诊断和排除故障。
七、课后作业1. 复习发动机点火系统的组成、工作原理和故障诊断方法。
2. 分析课后练习案例，思考点火系统故障的原因和解决方法。
点火系统实训教案1
9.工作完成后清洁工位，并依照出库单将所借工具归还库房；
10.认真填写生产操作记录，撰写任务报告单。
宏观教学方法：
引导文法
微观教学方法：
任务教学法
实践操作法
观摩教学法
案例教学法
教学材料
使用工具
学生知识与能力准备
教师知识与能力要求
考核与评价
备注
工作任务单；
参考教材
老师需合理引导学生完成小组讨论，确定工作方案
通过丰富的学习材料及教师指导，引导学生完成该任务的合理分工、流程确定及检测与诊断过程。
《汽车发电机新技术》
学习情境设计
学习领域：汽车发电机电子控制点火系统
总课时：18
学习情境1：电子点火系统的识别
课时：6
学习目标：
1.明确电子点火系统工作原理
2.认识电子点火系统的结构组成
3.了解电子点火系统的分类
4.掌握常见车型的点火类型
5.了解点火系统常见故障现象
微处理器控制点火系统组成
主要内容
教学方法建议
1.接受并阅读下达的生产任务单和电路图等文件；
2.组长根据任务的特点、设备状况及组内人员的技术水平安排工作任务；
3.对任务单进行分析并制定检修流程：选用工具、仪表、设备、耗材等；
4.向设备管理员借出必要的工具、仪表、设备、耗材等；
5.安全操作规范；
6.电子点火系统工作原理的认识；
7.识别电子点火系统的结构；
熟悉电子点火系统结构、功能、工作原理
熟悉见点火系统的类型
熟悉桑塔纳3000电子点火系统工作原理
能分析工作任务单；
能制定工作流程
能进行充电系故障分析与诊断
发动机启动与点火系统控制教案
发动机启动与点火系统控制教案第一章：发动机启动系统概述1.1 教学目标：让学生了解发动机启动系统的基本组成和作用。
让学生掌握发动机启动系统的常见故障和诊断方法。
1.2 教学内容：发动机启动系统的组成：启动电机、启动开关、电池、启动继电器等。
发动机启动系统的作用：启动发动机、提供动力传输。
发动机启动系统的常见故障：启动电机损坏、启动开关故障、电池问题、启动继电器故障等。
发动机启动系统的诊断方法：观察故障现象、使用诊断工具检测。
1.3 教学活动：讲解发动机启动系统的基本组成和作用。
演示发动机启动系统的常见故障和诊断方法。
学生进行实际操作，诊断发动机启动系统故障。
第二章：点火系统的基本原理2.1 教学目标：让学生了解点火系统的基本原理和作用。
让学生掌握点火系统的常见故障和诊断方法。
2.2 教学内容：点火系统的基本原理：通过点火线圈产生高电压，点燃混合气体。
点火系统的作用：提供火花点燃混合气体，实现燃烧。
点火系统的常见故障：点火线圈故障、火花塞问题、点火控制器故障等。
点火系统的诊断方法：观察火花塞的火花情况、使用诊断工具检测。
2.3 教学活动：讲解点火系统的基本原理和作用。
演示点火系统的常见故障和诊断方法。
学生进行实际操作，诊断点火系统故障。
第三章：点火系统的组件介绍3.1 教学目标：让学生了解点火系统的各个组件及其功能。
让学生掌握点火系统组件的检查和更换方法。
3.2 教学内容：点火线圈：产生高电压，传递给火花塞。
火花塞：点燃混合气体，产生火花。
点火控制器：控制点火时机和电压。
其他组件：点火模块、点火线、点火器等。
3.3 教学活动：讲解点火系统的各个组件及其功能。
演示点火系统组件的检查和更换方法。
学生进行实际操作，检查和更换点火系统组件。
第四章：点火系统的故障诊断与维修4.1 教学目标：让学生掌握点火系统的故障诊断方法。
让学生掌握点火系统的维修技巧。
4.2 教学内容：点火系统的故障诊断方法：观察火花塞的火花情况、使用诊断工具检测。
汽车电器教案点火系统
汽车电器教案点火系统教案概述：本节课主要讲解汽车的点火系统，包括点火系统的作用、组成部分以及工作原理。
通过本节课的学习，学生将能够理解点火系统的工作原理，并掌握一些常见的故障排除方法。
教学目标：1.理解点火系统的作用和重要性。
2.掌握点火系统的组成部分。
3.理解点火系统的工作原理。
4.掌握常见的点火系统故障排除方法。
教学重点：1.点火系统的组成部分及其作用。
2.点火系统的工作原理。
教学难点：1.点火系统的工作原理。
教学方法：1.讲授法：通过讲解理论知识，向学生介绍点火系统的作用、组成部分和工作原理。
2.实践操作：通过实际操作点火系统，让学生更好地理解和掌握点火系统的工作原理。
3.解答疑惑：及时解答学生提出的问题，帮助学生理解和消化所学知识。
教学内容及步骤：第一步：导入（5分钟）1.引导学生回顾上节课学习的内容，即汽车发动机的基本工作原理。
第二步：讲解点火系统的作用和组成部分（20分钟）1.讲解点火系统的作用：点火系统是汽车发动机正常运转的关键部分，它的主要作用是在适当的时机为气缸内混合气充分燃烧提供必要的火花。
2.讲解点火系统的组成部分：点火线圈、分电器、火花塞、点火开关等。
第三步：讲解点火系统的工作原理（30分钟）1.讲解点火系统的工作原理：点火系统通过点火线圈将低压电流转变为高压电流，通过分电器将高压电流分配给各个气缸的火花塞，点火开关则控制点火系统的开关。
2.示意图：通过示意图向学生展示点火系统的工作原理。
第四步：实践操作（30分钟）1.给学生准备一台点火系统模拟器，让学生进行实践操作，通过观察模拟器的点火现象，进一步理解点火系统的工作原理。
2.引导学生观察和分析模拟器的触发时机、火花塞的火花强度等现象。
第五步：故障排除方法（15分钟）1.向学生介绍常见的点火系统故障。
2.讲解一些常见的故障排除方法，如检查点火线圈、火花塞的工作情况，检查点火开关的连接情况等。
第六步：总结与评价（5分钟）1.对本节课的内容进行总结，强调点火系统的作用和重要性。
教案简案项目三汽车点火系统
教案简案项目三汽车点火系统一、教学目标1.了解汽车点火系统的基本原理和组成部分。
2.熟悉汽车点火系统的工作过程和注意事项。
3.掌握汽车点火系统的故障诊断与排除方法。
二、教学内容1.汽车点火系统的概述a.汽车点火系统的作用和重要性。
b.汽车点火系统的基本原理。
c.汽车点火系统的组成部分。
2.汽车点火系统的工作过程a.点火过程的时间顺序和过程描述。
b.火花塞的作用和工作原理。
3.汽车点火系统的故障诊断与排除方法a.汽车点火系统常见故障及其原因。
b.使用汽车点火系统诊断仪进行故障诊断。
c.常见故障的排除方法和注意事项。
三、教学设计1.教学手段：理论讲解+案例分析+实践操作。
2.教学资源：a.讲解用的电子白板和投影仪。
b.实践操作需要用到的汽车点火系统示范模型和点火系统故障仿真仪。
c.案例分析使用相关故障案例和故障诊断仪。
四、教学流程1.导入：通过提问和讨论引入汽车点火系统的话题，调动学生的学习兴趣。
2.理论讲解：以电子白板为主要教学工具，逐个介绍汽车点火系统的作用、原理和组成部分。
3.案例分析：通过分析实际故障案例，让学生进一步了解汽车点火系统的故障原因和排查方法。
4.实践操作：使用示范模型和故障仿真仪进行实践操作，让学生亲身体验点火系统的工作过程和故障诊断方法。
5.总结：对本节课所学内容进行总结，并提出学生的问题和疑惑加以解答，确保学生对汽车点火系统有全面和深入的理解。
五、教学评估通过课堂上的讨论、案例分析和实践操作，辅以学生的自主学习与测试，评估学生对汽车点火系统的理解程度和运用能力。
六、教学拓展为了进一步深入学习汽车点火系统的原理和故障排查，可以组织学生进行实地考察，参观汽车维修厂或相关的汽车工程实验室，与专业技术人员交流和学习。
同时，还可以鼓励学生积极参加汽车技能竞赛，提高他们的实践操作能力和综合素质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案
（2）、霍尔效应（集合图，版画，互动形式）
当电流垂直于外磁场方向通过导体时，在垂直于磁场和电流方向的导体的两个端面之间出现电势差的现象称为霍尔效应，该电势差称为霍尔电势差（霍尔电压），其与电流和磁场强度成正比。
讲解：利用霍尔效应制成的原件称为霍尔元件；
利用霍尔元件制成的传感器成为霍尔传感器。
（3）、霍尔信号发生器工作原理（依据：有没有产生霍尔电压）当传感器轴转动时，触发叶轮的叶片便从霍尔集成电路与永久磁铁之间的气隙中转过。
当叶片进入气隙时，霍尔集成电路中的磁场被触发叶轮的叶片所短路，而不能通过，因此，霍尔元件此时不产生霍尔电压UH=0。
而此时，集成电路输出级的晶体管截止，传感器输出信号电压UG为高电平
当叶片离开气隙时，永久磁铁的磁力线便通过导磁板穿过气隙作用于霍尔元件上，于是通电的霍尔元件便产生霍尔电压。
此时霍尔元件产生电压为（UH=1.9~2.0V),而霍尔集成输出级的晶体管导通，传感器输出的信号电压UG为0.1~0.3V的低电平。
发动机每完成一个工作循环，曲轴旋转两周，分电器轴及触发叶轮转一圈，霍尔元件交替隔磁4次，因而随之产生4次霍尔电压。
（4）、分析总结，叶片是否在气隙而与霍尔电压、输出信号、次级电流、初级电流这件的关系。
（结合图片）
a）图表示，叶片在不同位置时，通过空气气隙的磁通密度；
b）图表示，霍尔元件产生霍尔电压UH的波形；
c）图表示，霍尔集成电路输出的信号电压UG的波形；
d）图表示，点火线圈一次电流I1的波形；
e）图表示，点火线圈二次电压U2的波形。
有图来总结下：
有霍尔电压，U G为低电平，晶体管截止，次级绕组产生高电压点火；
无霍尔电压，U G为高电平，晶体管导通，次级绕组无高电压。
（5）、磁感应式与霍尔式的比较：
1、磁感应式不需要电源，输出是锯齿波，输出电压受转速的影响
2、霍尔式需要电源，输出是近似方波，输出电压高低与被测物体的转速无关，低速性能好，点火正时精度高。
2）点火控制器
（1）点火控制器的结构
以桑塔纳轿车采用的点火控制器为例，进行讲解。
1 、图为BD497系列专用集成电路管脚排列
2、图为BD497系列内部电路框
（2）点火控制器各管脚的功能 P123。
