电缆支架有哪些、怎么选

电缆敷设需要用到电缆支架来作为辅助，电缆支架种类很多，如果按照制造过程中的表面处理来分，有角铁热镀锌电缆支架、角钢浸塑电缆支架、角钢热镀锌后浸塑电缆支架等三种;从电缆支架的安装方式上分，有预埋式电缆支架、插入式电缆支架、螺栓式电缆支架、组合式电缆支架等。

其中，角铁支架是过去常用的电缆支架。

所谓的角铁支架，指的是角铁型材经焊接或紧固件连拼接装而成，其在生产过程中，需要能耗大、工序多、周期长，并且产品质量无法保证，在许多恶劣环境条件下，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合，使用角铁支架极易锈蚀，设施的维护费用高，使用寿命也较短;就算也用外涂油漆或热镀锌等技术处理，以图达到防锈防腐目的，但仍不能从根本上解决锈蚀问题。

所以，目前使用的多是复合材料制成的电缆支架，如玻璃钢电缆支架，由树脂、玻璃纤维及填料组成(以酚醛树脂、环氧树脂和不饱和树脂等作为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料)，然后经过模压一次成型，成型工艺安全可靠，故而有着耐腐蚀、比重轻、电绝缘性能强、防火性能优、使用
寿命长的性能特点，适合水平走向的电缆敷设。

但其实，不管是角铁支架还是玻璃钢电缆支架，它们的作用都是差不多的。

电缆分层架设，保持一定距离，利于散热;可以将各种电缆分开敷设，避免相互影响;可以使电缆排列整齐，便于维修;将电缆托起，防止水淹、机械损伤等。

以上就是科桥电器为大家介绍的关于电缆支架有哪些、怎么选的相关内容，希望对大家有所帮助，然后正确选用合适电缆支架来敷设电缆。

高压开关柜(KYN28-12A)使用说明书

C、防止接地开关处于闭合位置时合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）
D、防止在带电时误合接地开关。（只有在断路器分闸状态或手车退至试验位置，才能合上接地开关）
E、防止误入带电室。（只有隔室不带电时，才能开门进入隔室）
5.5 压力释放装置
元器件使用.同时由于整个柜体用敷铝锌板相拼联,这样使整个柜体都处在良好接地状态之中,确保运行操作人员及柜体安全。
六基础形式
1,开关柜的安装基础的施工应符合"电力建设施工及验收技术规范"中的有关条款规定。 2,开关柜的安装基础一般要分二次浇灌混凝土.第一次为开关柜安装构件即角钢或方钢,槽钢构件安装基础，第二次浇灌混凝土是地面的补充层,一般厚度为 60mm,在浇注混凝土补充层时混凝土高度应低于构件平面 1～3mm。
5.7 带电显示装置
开关柜内设有带电显示装置.该装置由高压传感器和可携带式显示器两部分组成.传感器安装在母线或馈线侧, 显示器的插接口安装在开关柜低压隔室上,当需检测 A,B,C 三相是否带电时,可将携带式显示器的插头插入 L1,L2,L3 接口,如果显示器动作,则表示母线或馈线侧带电,反之,则说明不带电.同时也能作为相序检测器或电光指示器,其作用也是检测高压侧上是否带电，为了安全，若电缆室装有电缆或互感器，则带电显示上必须装有电磁
单位
VS1-12
VS1-12
VS1-12
VS1-12
kV
12
A
630
1250
2000
3150
Hz
50
kA
25
31.5
40
50
kA
63
80

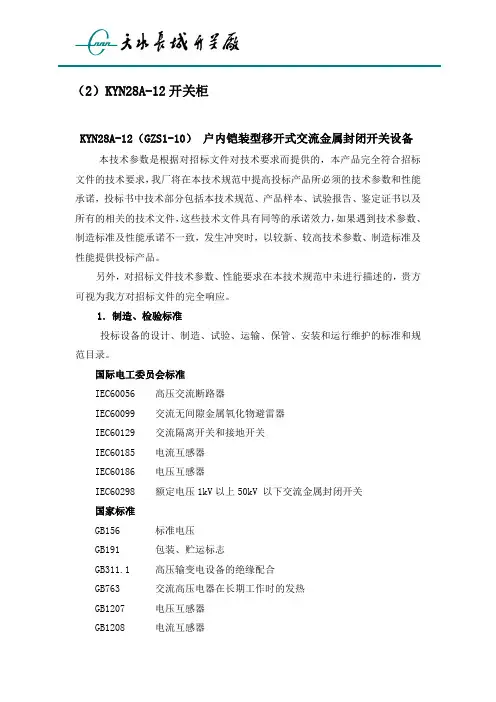

KYN28A-12介绍

（2）KYN28A-12开关柜KYN28A-12（GZS1-10）户内铠装型移开式交流金属封闭开关设备本技术参数是根据对招标文件对技术要求而提供的，本产品完全符合招标文件的技术要求，我厂将在本技术规范中提高投标产品所必须的技术参数和性能承诺，投标书中技术部分包括本技术规范、产品样本、试验报告、鉴定证书以及所有的相关的技术文件，这些技术文件具有同等的承诺效力，如果遇到技术参数、制造标准及性能承诺不一致，发生冲突时，以较新、较高技术参数、制造标准及性能提供投标产品。

另外，对招标文件技术参数、性能要求在本技术规范中未进行描述的，贵方可视为我方对招标文件的完全响应。

1．制造、检验标准投标设备的设计、制造、试验、运输、保管、安装和运行维护的标准和规范目录。

国际电工委员会标准IEC60056 高压交流断路器IEC60099 交流无间隙金属氧化物避雷器IEC60129 交流隔离开关和接地开关IEC60185 电流互感器IEC60186 电压互感器IEC60298 额定电压1kV以上50kV•以下交流金属封闭开关国家标准GB156 标准电压GB191 包装、贮运标志GB311.1 高压输变电设备的绝缘配合GB763 交流高压电器在长期工作时的发热GB1207 电压互感器GB1208 电流互感器GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB3804 3-63kV交流高压负荷开关GB3906 3-35kV交流金属封闭开关设备GB4208 外壳防护等级(IP代码)GB4942.2 低压电器外壳防护等级GB11022 高压开关设备通用技术条件GB14285 继电保护和安全自动装置技术规范行业标准DL/T402 交流高压断路器订货技术条件DL/T403 12-40.5kV高压真空断路器订货技术条件DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T613 进口交流无间隙金属氧化物避雷器技术规范2.使用环境项目数值使用场所室内海拔高度不超过1000(10 kV) 米（7.2 kV时为3000米）地震烈度8度周围空气温度最高气温40℃最低气温-25℃最低运输、储存温度-30℃空气相对湿度日平均最大相对湿度95%月平均最大相对湿度90%3.开关柜及主要一次元件技术参数1)．柜体技术参数项目数值型号KYN28A-12（GZS1-10）额定电压12 kV额定绝缘水平1min工频耐受电压42 kV雷电冲击电压(全波) 75 kV 额定频率50 Hz额定电流630A~4000A额定开断电流20 kA ~50 kA4s热稳定电流（有效值）20 kA ~50 kA额定动稳定电流（峰值）50 kA ~130 kA防护等级外壳IP4X，断路器室门打开为IP2X 2).柜体外形尺寸（单位：mm）宽度×深度×高度800×1500× 2365 1000×1800×2300重量800~1200 kg3).真空断路器技术参数项目数值型号ZN63A-12额定电压12 kV额定绝缘水平1min工频耐受电压42 kV冲击耐受电压75 kV额定电流630A~4000A额定开断电流20 kA ~50 kA4s热稳定电流（有效值）20 kA ~50 kA额定动稳定电流（峰值）≤130 kA额定热稳定时间 4 s额定操作顺序分-0.3s-合分-180s-合分分-180s-合分-180s-合分额定短路电流开断次数50次（额定短路开断电流40 kA为30）机械寿命20000次合闸时间60 +10ms-15ms分闸时间40 +10-15燃弧时间≤15ms额定操作电压合闸线圈DC220 V,110 V分闸线圈AC220 V,110 V线圈功率合闸线圈245 W分闸线圈储能电机功率70 W储能时间≤15 S4).电流互感器项目数值型号LZZBJ-12额定绝缘水平12/42/75 kV额定一次电流5~1500 A额定二次电流 1 A, 5 A局部放电水平<20Pc准确级次0.2, 0.5, 5P, 10P 额定热稳定电流(1S) ≤63 kA额定动稳定电流≤130 kA5).电压互感器项目数值型号RZL-10 REL-12额定一次线圈电压12kA额定二次线圈电压100 A额定容量(cosФ=0.8) 50 VA, 80~120 VA, 最大容量300~500 VA6).避雷器项目数值型号HY5WS-10/30系统额定电压10.5kV避雷器额定电压12.7kV持续运行电压 6.6kV直流1mA参考电压18.5kV8/20μs标称放电电压30kV30/60μs最大残压峰值操作冲击电压25.5kV方波冲击电流耐受(2ms) 200kV7).接地开关项目数值型号JN□-12 ES1额定电压12 kV4S热稳定电流31.5 kA动稳定电流(净值) 80 kA关合电流(净值) 80 kA额定绝缘水平(工频) 42 kV关合速度≥4 m/s主回路接触电阻<120μΩ4．KYN28A-12（GZS1-10）开关设备特点KYN28A-12 (GZS1-10) 户内铠装型移开式交流金属封闭开关柜是我厂与森源公司共同引进ABB公司ZS1的基础上开发研制的一种全新概念的高压开关柜。

新型环保复合材料电缆桥架

常温下 1 mol/L 浓度的 NaC l溶液中浸泡 30 d, 无明显变化
供配电
新型环保复合材料电缆桥架
黄祖凯 1, 张伟东2 ( 1. 中国建筑标准设计研究院, 北京 100048; 2. 江苏广通电力设备有限公司, 江苏宜兴 214204)
摘要: 针对目前电缆桥架存在的通用问题, 研制了一种 G /FQ 防火环保型多
元复合材料电缆桥架。对其特点、性能指标作了详细介绍, 并分析了与同类电缆桥架产品相比具有的优势。使用证明 , 该产品节能环保, 具有较高的强度、防火性、韧性、耐化学性。
( 2) 不锈钢制电缆桥架优点为外形美观, 使用寿命长, 防腐性能好, 但造价高, 导热系数高, 火灾时也会引起电缆损伤。
( 3) 铝合金制电缆桥架优点为外形美观, 重量轻, 但也存在造价高、强度低、承载力小、表面易氧化、导热系数高等缺点。
( 4) 玻璃钢制电缆桥架优点为重量轻, 耐腐蚀, 使用寿命长, 但同时存在造价高、不环保等缺点、能做到阻燃, 但遭遇明火会产生大量浓烟而影响人的生命安全。
张伟东 ( 1968 ), 男, 工程师, 研究方向为电气设备。
56
架等。 ( 1) A3 镀锌 (喷塑 ) 钢制桥架优点为造价
低, 生产工艺简单, 但同时存在防腐性差、易氧化生锈、使用寿命不长、导热系数高、不环保 (镀锌会对环境造成污染 )、防火性差等缺点。一旦电缆周围环境发生火灾, 钢制桥架的温度很快传递给电缆, 会引起电缆损伤。
( 1) 普通复合材料电缆桥架的变形问题。 ( 2) 提高了防火环保型多元复合材料强度的关键技术。 ( 3) 提高了防火环保型多元复合材料抗水性能的关键技术。 ( 4) 环保型多元复合材料独特的蒸汽碳化养护关键技术。 ( 5) 增强材料玻纤布的替代问题, 具有环保美观、重量轻、防火不燃、耐腐蚀 (防酸、防碱、防水 )、承载力大、钢柔性好、造价低、现场安装方便、使用寿命长等特点。新型电缆桥架具有氧指数高, 导热系数低, 隔热、防火性能好, 能阻断燃烧火焰蔓延等优点。在遭遇火灾和高温的情况下能有效地延长传热时间, 起到保护电缆的作用。新型电缆桥架拉伸、弯曲、压缩强度高, 钢性好, 重量轻, 现场安装方便, 安装完成后外观整体视觉效果好, 抗酸碱、耐腐蚀性好, 吸水率低, 耐水性好, 可广泛应用于化工、石油、电力、通信、冶金、建筑等行业, 更适合潮湿、盐雾、有化学气体的环境条件下使用。环保型多元复合材料制电缆桥架采用了 FQ 无机基材为骨架, 以植物纤维替代玻璃纤维合成

KYN28-12A环网柜

手车骨架
手车骨架也采用薄钢板经 CNC 机床加工后组装而成。机械联锁安全、可靠、灵活。根据用途不同，手车分断路器手车、电压互感器手车、计量手车、隔离手车。各类手车按模数、积木式变化，同规格手车可以百分之百自由互换。手车在柜体内有退出（隔离）位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进、退出，其操作轻便、灵活。适合于各种值班人员操作。手车当需要移开柜体时，用一只专用转运车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查、维护都极方便。
泄压装置
在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生故障电弧时，伴随电弧的出现，开关柜内部气压升高，装设在门上的特殊密封圈把柜前面封闭起来，顶部装备的下压金属板将被自动打开，释放压力的排泄气体，以确保操作人员和开关柜的安全。
二次插头与手车的位置联锁
开关设备上的二次线与断路器手车的二次线的联络是通过手动二次插头来实现的。二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联，二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验/开断位置时，才能插上和接触二次插头，断路器手车处于工作位置时由于机械联锁作用，二次插头被锁定，不能被解除。由于断路器手车的合闸机构被电磁铁锁锁定，断路器手车在二次插头未接通之前仅能进行分闸，所以无法使其合闸。
防止误操作联锁装置
开关设备内装有安全可靠的；联锁装置，完全满足“五防”的要求。 A 仪表室门上装有提示性的按钮或者 KK型转换开关，以防止误合、误分断路器。 B 断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器手车。 C 仅当接地开关处在分闸位置时，断路器手车才能从断开位置移到工作位置。仅当断路器手车处于断开位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。 D 接地开关处于分闸时，下门及后门都无法打开，防止了误入带电间隔。 E 断路器手车处于分闸或试验位置时，而没有控制电压时，仅能手动分闸，不能合闸。 F 断路器手车在工作位置，二次插头被锁定不能拔除。 G 各柜体可装电气联锁。

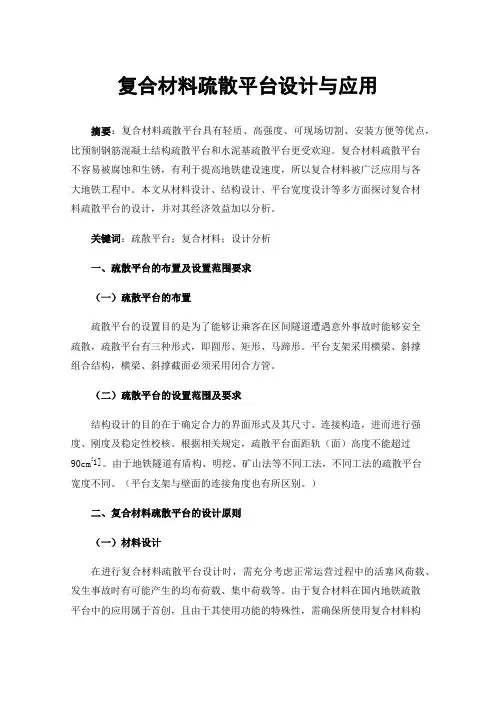

复合材料疏散平台设计与应用
