土地信息系统_张世熔_第三章土地空间数据获取与土地信息编码
土地信息系统
一、填空.每空0.5共20分
1、土地信息具有________、___________、_____________、___________四个基本特征。
2、LIS中两种最基本的数据结构是___________,_____________。其中___________是基于场模型.而___________是基于要素模型的。
对城区中某片区域进行旧城改造,需计算由于旧城改造而需拆迁的建筑物
的建筑面积,需安置的人数和补偿费用。旧城改造标准是:
1、改造区域中所有道路拓宽至60m;
2、道路拓宽后,道路沿线进深30m以内的建筑必须拆除
3、位于拆迁区内的特殊建筑,如古建筑等不拆除。
试述操作的具体步骤
二 设计题25
随着土地管理工作的深入.地籍、地类历史数据的查询与检索越来越频繁
1、土地数据的主要来源及土地数据获取途径。
2、空间数据管理的几种模式及实现方法。
3、土地信息系统工程建设的步骤。
4、土地数据质量的考察指标及数据质量控制方法。
5、土地信息标准化建设的紧迫性和可行性。
6、LIS工程的主要文档及编制内容。
五、空间分析选址.20分
确定一具体地块作为一个轻度污染工厂的可能建设位置工厂选址的标准包括
5、土地信息系统产品可分为________、___________、_____________、___________四类。
6、土地空间信息可视化类型有_________、___________、__________、__________四种。
7、LIS工程的目标按应用的广度和深度可分为__________、___________、_________三类
6、计算机网络系统的基本连接方式有__________、___________、__________三种。
土地信息系统
抓住土地信息的主要方面，分解模拟对象，提出可能性较大的几种设计方案．尽可能使问题简化，减少考虑 的因素。同时需要与该领域的专家共同讨论，使假设的现实性增加，避免一些不必要的系统研制开发的重复过程。
3．数据处理
通过实地踏勘、调查或测量，采集必要的数据，输入计算机，建立数据库。
谢谢观看
(一)计算机硬件系统
计算机硬件是计算机系统中的实际物理装置的总称，可以是电子的、电的、磁的、机械的、光的元件或装置， 是土地信息系统的物理外壳，系统的规模、精度、速度、功能、形式、使用方法甚至软件都与硬件有极大的关系， 受硬件指标的支持或制约。土地信息系统由于其任务的复杂性和特殊性，须由计算机设备支持。土地信息系统 硬件配置一般包括四个部分：计算机主机；数据输入设备，即图形数字化仪、图像扫描仪、键盘、通讯端口等； 数据存贮设备，即软盘、硬盘、磁带、光盘及相应的驱动设备；数据输出设备，即图形/图像显示器、矢量/栅格 绘图机、行式/点阵打印机等。
(二)计算机软件设备
计算机软件设备是指土地信息系统运行所必需的各种程序，通常包括以下三方面。
功能结构
土地信息系统的功能结构包括下列五大部分。
1．输入子系统
这部分接受外来各种数据，包括遥感影像数据、专业图件数据、测绘调查数据、文档资料数据以及各数据库 数据及网上数据。输入操作的便捷性、保证各种数据的协调一致性以及生成数据的规范性是系统对这一部分的基 本要求。通常这部分工作方式包括有手扶数字化仪采点图件输入；扫描仪扫描图形、图像录入；属性、文档数据 键盘录入；网上数据下载录入等。
构成
土地信息系统是为土地管理部门提供数据采集、组织、存贮、加工、处理、应用和传播信息的工具。完整的 土地信息系统主要由四个部分构成，即计算机硬件系统、计算机软件系统、土地空间数据和系统管理操作人员， 其核心部分是计算机系统。空间数据库反映了土地信息系统的土地内容，而管理人员和用户则决定系统的工作方 式和信息表示方式。
土地信息系统第3章 土地信息的表达
2020/12/13
21世纪土地资源管理系列教材 土地信息系统
3.5 土地信息的数据质量
3.5.1 土地数据质量概念
➢1.土地数据质量 土地数据是有关土地位置、专题特征及时间信息的符号记
2020/12/13
21世纪土地资源管理系列教材 土地信息系统
3.2 土地信息分类与编码
3.2.1 土地信息分类
➢3.土地信息分类的方法Байду номын сангаас （1）线分类法 （2）面分类法
➢4.土地信息分类： 从信息内容划分，可分为空间信息、属性信息与文档信息 从应用层次划分，可分为基础信息与专项信息 从土地管理专项领域划分，可分为地籍、耕地保护、建设
2020/12/13
2020/12/13
21世纪土地资源管理系列教材 土地信息系统
3.5 土地信息的数据质量
3.5.3 常见土地数据源误差分析
➢1.土地地图数据的质量问题 （1）地图固有误差。 （2）材料变形产生的误差。 （3）图形数字化误差。数字化方式主要有跟踪数字化和
扫描数字化两种。
2020/12/13
土地信息系统第3章 土地信息的表达
21世纪土地资源管理系列教材 土地信息系统
第3章
土地信息的表达
2020/12/13
21世纪土地资源管理系列教材 土地信息系统
3.1 土地信息的表达概述
1.用文字和数字表示 用文字和数字表示土地信息，可以采用描述方式，也可以
采用表格方式或其他方式，这种方法的最大特点就是灵活。
21世纪土地资源管理系列教材 土地信息系统
土地信息系统第3章 数据的输入与输出技术123
11
土 地 信 息 系 统
LIS
摄影测量
航空摄影测量指的是在航空器上用航摄仪器对 航空摄影测量 地面连续摄取像片，结合地面控制点测量、调绘 和立体测绘等步骤，绘制出地形图的作业。 数字摄影测量是以立体数字影像为基础，由计 数字摄影测量 算机进行影像处理和影像匹配，自动识别相应像 点及坐标，运用解析摄影测量的方法确定所摄物 体的三维坐标，并输出数字高程模型、正射数字 影像和线划地图。
地理基础是土地数据表示格式与规范的重要组成部分， 包括统一的地图投影系统 统一的地理坐标系统 统一的地图投影系统、统一的地理坐标系统 统一的地图投影系统 统一的地理坐标系统以及 统一的编码系统； 统一的编码系统 投影坐标系统配置的一般特征 一般特征：①各个国家的LIS采取 一般特征 的投影系统应与该国基本地图系列所用的投影系统一 致；②各地区的LIS种的投影系统与其所在区域适用的 投影系统一致； 一般LIS中投影系统的配置与设计 配置与设计：应与相应比例尺的 配置与设计 国家基本图投影系统一致。一般至多采用两种投影系 统，一种用于大比例尺的数据处理，另一种服务于中 小比例尺数据处理(如我国大于等于1:50万时采用高斯 -克吕格投影,1:100万采用正轴等角割圆锥投影)。
3.1.2土地数据的特征 土地数据的特征
在LIS中,土地数据可分为三种类型：空间特征数据 空间特征数据 （定位数据）、时间属性数据 时间属性数据（尺度数据）和专题属性数 时间属性数据 专题属性数 据（非定位数据）。对于大部分土地信息系统的应用来说， 时间和专题属性数据结合在一起共同作为属性特征数据， 而空间数据和属性特征数据统称为空间数据 空间数据（或土地数 空间数据 土地数 据）。
5
间隔（Interval） 间隔（Interval）量
土地信息系统复习提要
《土地信息系统》复习提要1.土地信息、土地信息系统的涵义；土地信息的基本特征；世界上第一个有实用价值的土地信息系统是由哪国哪年开发的？2.简述一个完整的土地信息系统的构成、基本功能；3.土地信息分类的原则与基本方法是什么；4.土地信息编码的原则是什么；编码的基础是什么？5.什么是代码？代码的功能有哪些？决定栅格单元代码的方式？6.常用的空间参考系有哪些？土地信息空间参考系的建立基础是什么？我国基本比例尺地形图所采用的地图投影系统有哪些？7.数据的涵义是什么？与信息有何区别和联系？数据的组织形式？8.土地数据的基本特征有哪些？9.土地数据的主要来源及获取途径有哪些？并简述各种获取方法在实际中的适用范围；10.土地数据输入时需要考虑哪几方面的问题？11.土地数据输入/输出的设备各有哪些？数据输出的形式有哪些？12.土地属性数据包括哪几个方面？如何进行属性数据与空间数据的连接？13.论述空间数据质量的标准要素及主要误差来源。
空间数据误差类型。
14.空间数据质量的概念和考察指标；空间数据质量控制常见的方法有哪些？15.什么叫元数据？元数据的主要内容及作用有哪些？16.简述各类土地数据模型（即数据库模型）的基本概念和特征？17.简述土地数据结构的类型及其数据组织方法？18.比较珊格数据与矢量数据的优缺点；矢量数据结构、栅格数据结构的编码法？19.简述矢量数据珊格化的典型过程；栅格数据矢量化的典型过程；20.土地信息系统中的坐标系有哪些？为什么要进行坐标转换？21.简述图幅拼接与分割的实质与目的；22.空间分析的概念；常用的空间分析方法有哪些，及其各自的基本思路；23.空间信息查询的方法有哪些？及各自的特点？24.何谓拓扑关系？理解如何对一幅矢量图进行拓扑关系全显示表达？。

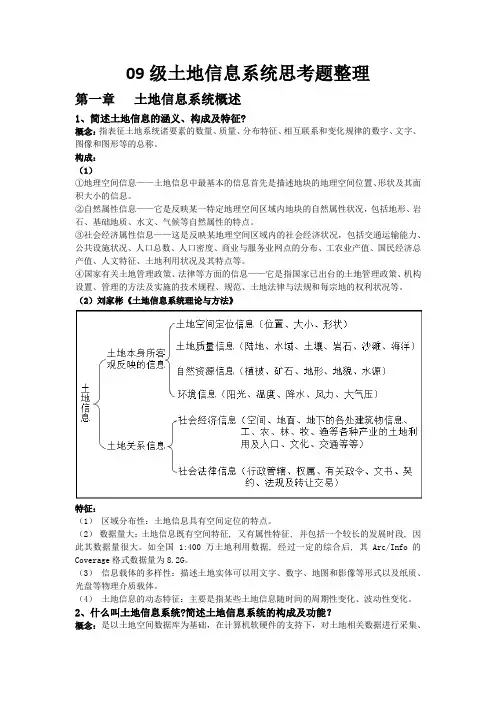

土地信息系统思考题整理
09级土地信息系统思考题整理第一章土地信息系统概述1、简述土地信息的涵义、构成及特征?概念：指表征土地系统诸要素的数量、质量、分布特征、相互联系和变化规律的数字、文字、图像和图形等的总称。
构成：（1）①地理空间信息——土地信息中最基本的信息首先是描述地块的地理空间位置、形状及其面积大小的信息。
②自然属性信息——它是反映某一特定地理空间区域内地块的自然属性状况，包括地形、岩石、基础地质、水文、气候等自然属性的特点。
③社会经济属性信息——这是反映某地理空间区域内的社会经济状况，包括交通运输能力、公共设施状况、人口总数、人口密度、商业与服务业网点的分布、工农业产值、国民经济总产值、人文特征、土地利用状况及其特点等。
④国家有关土地管理政策、法律等方面的信息——它是指国家已出台的土地管理政策、机构设置、管理的方法及实施的技术规程、规范、土地法律与法规和每宗地的权利状况等。
（2）刘家彬《土地信息系统理论与方法》特征：（1）区域分布性：土地信息具有空间定位的特点。
（2）数据量大：土地信息既有空间特征, 又有属性特征, 并包括一个较长的发展时段, 因此其数据量很大。
如全国1:400万土地利用数据, 经过一定的综合后, 其Arc/Info的Coverage格式数据量为8.2G。
（3）信息载体的多样性：描述土地实体可以用文字、数字、地图和影像等形式以及纸质、光盘等物理介质载体。
（4）土地信息的动态特征：主要是指某些土地信息随时间的周期性变化、波动性变化。
2、什么叫土地信息系统?简述土地信息系统的构成及功能？概念：是以土地空间数据库为基础，在计算机软硬件的支持下，对土地相关数据进行采集、管理、操作、分析、模拟和显示，并采用空间模型分析方法，适时提供多种空间和动态的土地信息，并应用和传播土地信息，为决策服务而建立起来的计算机技术系统。
构成：（1）功能构成：（2）系统构成：（硬件、软件、数据、人）①硬件②数据：LIS的处理对象和结果③人: 系统管理人员或用户输入、编辑、分析、开发、输出功能：（1）数据采集、检验与编辑（2）数据处理（数据格式化、数据转换及数据概化）（3）数据的存储和组织（空间数据和属性数据的组织）（4）查询、统计、计算（5）空间分析（揭示数据所包含的更深刻、更内在的规律和特征）（6）显示（计算机屏幕显示、地图输出）第二章土地信息技术基础1、土地信息分类的基本方法是什么？（1）线分类法：又称层级分类法。
土地信息系统
第一章土地信息系统概述1.土地信息系统：以土地空间数据库为基础，在计算机软硬件的支持下，对土地相关数据进行采集、管理、操作、分析、模拟和显示，并采用空间模型分析方法，适时提供多种空间和动态的土地信息，并应用土地信息为决策机构服务而建立起来的计算机技术系统。
2.数据标准化的几种方法3.数据模型，数据结构矢量型，栅格型，矢栅混合型（线目标数字化在栅格内获取样点）4.1962年，在加拿大政府土地资源调查机构中开始了地图数字化的试验，利用当时最先进的计算机设备和软件，开发出了世界上第一个有实用价值的地理信息系统——加拿大LIS。
5.分布式信息处理模式分布式处理是将不同地点的，或具有不同功能的，或拥有不同数据的多台计算机通过通信网络连接起来，在控制系统的统一管理控制下，协调地完成大规模信息处理任务的计算机系统。
6.土地信息系统的应用（选择题）地籍管理、土地定级估价、土地利用动态监测、耕地保护、土地利用规划、建设用地管理、土地监察、土地整理、土地电子政务等第一章土地信息数据输入输出1.土地数据的地理基础地理基础是土地数据表示格式与规范的组成部分，它主要包括：统一的地图投影系统统一的地理坐标系统统一的分类及编码系统各种来源的土地信息和数据在共同的地理基础上反映出它们的地理位置和地理关系特征。
2.地图空间数据的输入方法输入方法：数字化仪、扫描仪、摄影测量仪、全站仪、GPS接收机等。
3.数字化定标器的工作方式点式：按一下定标器的某个键，可将定标器在数字化板上标识的点位，以x, y坐标的形式送入微机。
开关流式：按住定标器的一个键并移动定标器，可将定标器在数字化板上标定的位置，以x, y坐标串的形式连续送入微机。
放松按键，鼠标器便停止工作。
连续流式：送入一条连续流式指令，只要定标器接触数字化板，便可将定标器在数字化板上标识的位置，以x, y坐标串的形式连续送入主机。
只有当定标器离开数字化板时，它才停止工作。
步进式：送入一条步进式指令，按住定标器的一个键并移动定标器，数字化仪便按一定的距离间隔向微机送入x,y 坐标串。
第三章空间数据的采集
§3.3 地理实体数据的编码 与GIS数据库
一、地理实体的分类
地理实体是地理数据库中的实体，是一种 在现实世界中不能再划分为同类现象的现象。 地理实体的类型有点状、线状、面状、体状四 类。地理目标是地理实体在计算机系统内的表 示，有0维、1维、2维、3维四类。 地理实体数据的编码指的是地理实体中属 性数据的编码。属性数据是描述实体数据的属 性特征的数据。
§3.4 空间数据的采集
GIS的核心是地理数据库，建立GIS 的第一步就是将几何数据和属性数据输 入到地理数据库，这就是GIS的数据采集。 本节首先介绍了几何数据的采集，然后 介绍属性数据采集，最后阐述了空间数 据的检核。
§3.4 空间数据的采集
一、几何数据的采集
GIS需要输入两方面的数据，即几何 数据与属性数据。GIS中矢量数据的采集 主要包括地图跟踪数字化与地图扫描数 字化。
二、空间数据采集的任务
空间数据采集的任务是将现有的地图、外 业观测成果、航空像片、遥感图像、文本资料 等转换成GIS可以处理与接收的数字形式，通 常要经过验证、修改、编辑等处理。
§3.1 空间数据的采集和 质量控制概述
三、研究GIS数据质量的目的和意义
GIS的数据质量是指GIS中空间数据 (几何数据和属性数据)的可靠性，通常用 空间数据的误差来度量。本节阐述了研 究数据质量的目的与意义。
返回
§3.2 空间数据的地理参照系 和控制基础
GIS的数据必须具有统一的地理参照 系，即统一的坐标系和高程系。本节详 细阐述了有关地理参照系的知识。本节 还介绍由不可展的曲面映射到平面的方 法——地图投影以及投影变形、投影分 类和GIS中的投影及公式。
§3.2 空间数据的地理参照系 和控制基础
一、空间数据的地理参照系
土地信息系统课件
•§ 7 . 7 . 2 系统可靠性
是系统在运行时的稳定性，一般要求系统 很少发生事故或不发生事故，即使发生事故也 能很快修复。
•例如，在操作错误造成的故障下，系统是 •否可以将有关数据文件和程序妥善保存， 以及系统是否具有后备体系等。
•§7.7.3 用户友好
是指用户是否操作方便。用户在了解信息系统 原理情况下是否可以很快速掌握操作方法，使 用系统完成预期目标。
•§7.2.2 内容
数据条件 技术条件
成本/效益分
经济条件 项目进度计划
•§7.2.3 系统建设的数据条件
指数据的类型、完备程度和质量能否满足系统建 设的需要。
数据是系统的血液，不健全的数据必定导致系统 瘫痪。
•§7.2.4 系统建设的技术条件
根据系统建设的规模和目标、系统应有的 功能以及系统建设方案分析现有的技术环 境能否满足系统建设的需要，并提出相应 的技术方案。
•§7.4.2 原型法
原型法打破了传统的自顶向下的开发模 式，目前应用比较广泛。通常分为以下三种 类型：
用于验证软件需求的原型 用于验证设计方案的原型
用于演进出目标系统的原型
• §7.4.3 对象法
以对象作为最基本元素，克服了传统程序设 计中数据结构与行为之间联系松散的缺点， 能提高大型软件的可靠性、可重用性、可扩 充性和可维护性，具有广阔的发展前景。
•§7.7.1 技术评价
•系统效率
是系统完成某一个操作任务所占有的人工和机 时。
人工是指从操作开始，包括准备性工作 到操作结束，操作人员必须工作的时间；而 机时是指计算机所运行的时间。
系统效率与系统的运行硬件环境和技术手 段以及输出结果的精度有关。
系统效率是系统模块算法、运行控制过程 设计是否合理得当的一项衡量尺度，在同样技 术手段支持下，系统效率可以相差很多。
地理信息系统原理第3章 GIS中的数据
ቤተ መጻሕፍቲ ባይዱ
空间数据的类型
几何数据：描述空间对象空间特征的数据，也称位置数 据、定位数据，一般用经纬度、坐标表达
关系数据：描述空间对象的空间关系的数据，如邻接、 包含、关联等，一般通过拓扑关系表达。
4、比率（Ratio）量
比例测量尺度的测量值指那些有真零值而且测量单位的 间隔是相等的数据，比例测量尺度与使用的测量单位无关。
测量尺度
第三章 GIS中的数据
第1节 数据涵义与数据类型 第2节 数据的测量尺度 第3节 地理信息系统的数据质量 第4节 空间数据的元数据 第5节 地理信息系统标准
引言
对地理要素进行分层一般采用两种方法： 一是逻辑分层 二是物理分层 数据层的设计一般是按照数据的专业内容和类型进行的。 数据的专业内容的类型通常是数据分层的主要依据，同时也要 考虑数据之间的关系。如需考虑两类物体共享边界(道路与行 政边界重合、河流与地块边界的重合)等，这些数据间的关系 在数据分层设计时应体现出来。
b) 位置或定位精度：为空间实体的坐标数据与实体真 实位置的接近程度，常表现为空间三维坐标数据精 度。它包括数学基础精度、平面精度、高程精度、 接边精度（指同类图形不同图幅的接边）、形状再 现精度、像元定位精度（图象分辨率）等。
空间数据质量标准要素及内容
c) 属性精度：指空间实体的属性值与其真值相符的程度。通常取 决于地理数据的类型，且常常与位置精度有关。这又主要包括 要素分类与代码的正确性、要素属性值的准确性及其名称的正 确性等；
属性数据：描述空间对象属性特征的数据，又称非几何 数据，如类型、名称、性质等，一般通过代码给予表达
土地资源信息系统
人口预测模型 人口总数预测
P (t ) = p (t 0 )(1 + k ) ( t −t0 ) + (c − d )
P（t）预测期末人口总数；P（t）预测开始年人口总数；k人口自 然增长率；c预测期内迁入的人数；d预测期内迁出的人数。
土地利用结构优化模型 线性规划 目标函数
max/ optimal solution found at iteration: 8 Objective value: 34669.30
Variable Y1 Y2 Y3 X11 X12 X13 X21 X22 X23
Value Reduced Cost 0.1000000 0.000000 0.5000000E-01 0.000000 0.4000000E-01 0.000000 200.0000 0.000000 500.0000 0.000000 0.000000 0.000000 800.0000 0.000000 0.000000 7.500000 400.0000 0.000000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川农业大学资源环境学院
次序（Ordinal）量
土 地 信 息 系 统
线性坐标上不按值的大小，而是按顺 序排列的数，例如，事故发生危险程度的 级别由大到小被标为1，2，3，…..。
四川农业大学资源环境学院
间隔（Interval）量
土 地 信 息 系 统
不参照某个固定点，而是按间隔表示
相对位臵的数。按间隔量测的值相互之
3.1.4 土地空间数据质量控制
土 地 信 息 系 统
＊＊数据质量控制是个复杂的过程，要控制 数据质量应从数据质量产生和扩散的所有过 程和环节入手，分别用一定的方法减少误差。 空间数据质量控制常见的方法有 : 传统的手工方法 元数据方法 地理相关法
四川农业大学资源环境学院
（1）元数据法
土 地 信 息 系 统
土 地 信 息 系 统
• 第二阶段：随数据的形成同步产生；
• 第三阶段：在上述数据收集到以后，根 据需要产生的。包括数据处理过程描述、 数据利用情况、数据质量评估、拓扑关 系等 。
四川农业大学资源环境学院
获取方法
土 地 信 息 系 统
键盘输入 关联表 测量法 计算法 推理法
四川农业大学资源环境学院
四川农业大学资源环境学院
(2)土地空间数据的误差来源
土 地 信 息 系 统
空间现象自身存在的不稳定性 空间现象的表达 空间数据处理中的误差 空间数据使用中的误差
四川农业大学资源环境学院
表2-2-5 数据的主要误差来源p44-49
土 地 信 息 系 统
数据 输入 数据 存储 数据处 理过程 数据 搜集 误差来源 野外测量误差：仪器误差、记录误差 遥感数据误差：辐射和几何纠正误差、信息提取误差 地图数据误差：原始数据误差、坐标转换、制图综合及印刷 数字化误差：仪器误差、操作误差 不同系统格式转换误差：栅格-矢量转换、三角网-等值线转换 数值精度不够 空间精度不够：每个格网点太大、地图最小制图单元太大 分类间隔不合理 多层数据叠合引起的误差传播：插值误差、多源数据综合分析 误差 比例尺太小引起的误差 输出设备不精确引起的误差 输出的媒介不稳定造成的误差 对数据所包含的信息的误解 对数据信息使用不当
图2-3-3：图幅拼接
(c)
四川农业大学资源环境学院
拓扑生成
土 地 信 息 系 统
在图形数字化完成后，对于大多数地 图需要建立拓扑，以正确判别地物之间的 拓扑关系。
四川农业大学资源环境学院
图形修改
土 地 信 息 系 统
(a)实际地物 (c)过头 (b)不及
图2-3-4：数字化错误——不及和过头
四川农业大学资源环境学院
四川农业大学资源环境学院
① 手扶跟踪数字化
土 地 信 息 系 统
A0幅面数字化仪
四川农业大学资源环境学院
土 地 信 息 系 统
曲线离散化算法 在数字化过程中，需要对曲线进行采 样简化，即在曲线上取有限个点，将其变 为折线，并且能够在一定程度上保持原有 的形状。 4.1.4 扫描矢量化以及处理流程 （见图2-3-1）
可能 属性误差和时间误差 LIS特有
四川农业大学资源环境学院
逻辑误差
土 地 信 息 系 统
数据的不完整性是通过上述四类误差 反映出来的。事实上检查逻辑误差，有助 于发现不完整的数据和其他三类误差。对 数据进行质量控制或质量保证或质量评价， 一般先从数据的逻辑性检查入手。
四川农业大学资源环境学院
土 地 信 息 系 统
完整性 特殊性 扩展性 安全性
功能上的原因
四川农业大学资源环境学院
查错功能 浏览功能 程序生成
空间数据元数据的获取
土 地 信 息 系 统
空间数据元数据的获取是个较复杂的 过程，可以概括为三个阶段，五种方法 第一阶段：根据要建设的数据库的内容 而设计的元数据。包括：普通元数据、专指 性元数据；
四川农业大学资源环境学院
土 地 信 息 系 统
土地空间数据的基本特性
四川农业大学资源环境学院
3.1.2
土 地 信 息 系 统
土地空间数据的表示方法
（1）土地空间数据类型 类型数据：例如考古地点、道路线和土壤类 型的分布等； 面域数据：例如随机多边形的中心点、行政 区域界线和行政单元等； 网络数据：例如道路交点、街道和街区等；
建立拓扑关系
土 地 信 息 系 统
在图形修改完毕之后，就意味着可以 建立正确的拓扑关系，拓扑关系可以由计 算机自动生成，目前大多数GIS软件也都提 供了完善的拓扑功能。
四川农业大学资源环境学院
（2）坐标体系的转换
土 地 信 息 系 统
最简单的坐标转换是平移、缩放、旋 转，其数学公式为：
上式中：x,y为原来的坐标，X，Y为转换后 的坐标，θ为逆时针方向的旋转角度，m,n 分别为X，Y方向的缩放比例，h,k分别为旋 转后在X，Y方向的来移距离。
将栅格图像转换为矢量地图一般需要以下一 系列步骤[Musavi 1988]： 图像二值化（Threshold） 平滑（Smooth） 细化 链式编码
矢量线提取
除了上述五个步骤以外，还需要一些 处理以方便图像矢量化过程，如图像拼接 和剪裁等 。
四川农业大学资源环境学院
3.1.6土地空间数据录入后的处理
四川农业大学资源环境学院
图2-2-5：各种逻辑误差
几何误差
土 地 信 息 系 统
由于地图是以二维平面坐标表达位臵， 在二维平面上的几何误差主要反映在点和 线上。 点误差 某点的点误差即为测量位置（x，y） 与其真实位置（x0，y0）的差异。点误差可 通过计算坐标误差和距离的方法得到。坐 标误差定义为： Δx=x-x0 Δy=y-y0
此，须用一些控制点来校正图幅变形 误差。
四川农业大学资源环境学院
橡皮伸缩法
土 地 信 息 系 统
四川农业大学资源环境学院
土 地 信 息 系 统
图幅变形校正最常用的方法是六系数 的线性变换法(Sprhsky，1987；黄杏元等， 1989)：
上式中x，y为数字化的坐标，X，Y为 转换后的坐标，A0，A1，A2，B0，B1，B2 为六个未知系数。设有n个控制点(n＞2)，
间可以比较大小，并且它们之间的差值
大小是有意义的。例如，资源环境学院
比率（Ratio）量
土 地 信 息 系 统
比例测量尺度的测量值指那些有 真零值而且测量单位的间隔是相等的 数据，比例测量尺度与使用的测量单 位无关。如年降雨量、海拔高度、人 口密度、发病率等。
四川农业大学资源环境学院
第三章 土地空间数据获取与土地信息编码
土 地 信 息 系 统
3.1土地空间数据的特征及表示方法
3.2土地空间数据获取与质量控制
3.3土地信息的分类与编码
四川农业大学资源环境学院
3.1土地空间数据的特征及表示方法
土 地 信 息 系 统
3.1.1土地空间数据的特征
属性特征（非定位数据） 空间特征（定位数据） 时间特征（时间尺度）
土 地 信 息 系 统
命名数据或次序数据便于使用，易 于理解，但有时不够精确，不能用于较
高级的算术运算。而比例数据或间隔数
据比较精确，便于计算机处理。
四川农业大学资源环境学院
土 地 信 息 系 统
图2-2-4：各种数据测量尺度以及其制图表现
四川农业大学资源环境学院
3.1.3 土地空间数据质量
土 地 信 息 系 统
元数据 是关于数据的描述性数据信息。
元数据的类型
按内容分 科研型元数据 评估型元数据 模型元数据 数据元数据 按描述对象分 属性元数据 实体元数据
四川农业大学资源环境学院
元数据的应用
土 地 信 息 系 统
• 帮助用户获取数据 • 空间数据质量控制 • 在数据集成中的应用
使用元数据的原因
性能上的原因
测量的尺度大致可以分成四个层次，由粗 略至详细依次为： 命名或类型 次序 间隔以及比例。
四川农业大学资源环境学院
命名（Nominal）量
土 地 信 息 系 统
对数据定性而非定量的描述，不能进行任 何算术运算。例如，可以用不同数值表示 不同的土地利用类型、植被类型或岩石类 型，但是这些数值之间无数量关系。
属性特征（非定位数据）：表示实 际现象或特征，例如变量、级别、数 量特征和名称等。
四川农业大学资源环境学院
土 地 信 息 系 统
空间特征（定位数据）： 表示土地 的空间位臵，例如笛卡尔坐标等。
时间特征（时间尺度）：指土地数 据随时间的变化，其变化的周期有短 期 的、中期的、长期的等 。
四川农业大学资源环境学院
① 基本坐标变换
在投影变换过程中，有以下三种基本 的操作：平移、旋转和缩放。
四川农业大学资源环境学院
土 地 信 息 系 统
② 仿射变换（Affine Transformation）
四川农业大学资源环境学院
图2-3-2 仿射变换
图形拼接
土 地 信
(a)
息 系 统
(b)
(a)拼接前；（b）拼接中 的边缘不匹配；(c)调整 后的拼接结果
3.1.5 土地空间数据获取
土 地 信 息 系 统
数据转换 遥感数据处理 数字测量
地图的数字化录入是主要方式
四川农业大学资源环境学院
地图数字化
土 地 信 息 系 统
当纸地图经过计算机图形图像系统 光——电转换量化为点阵数字图像，经图 像处理和曲线矢量化，或者直接进行手扶 跟踪数字化后，生成可以为地理信息系统 显示、修改、标注、漫游、计算、管理和 打印的矢量地图数据文件，这种与纸地图 相对应的计算机数据文件称为矢量化电子 地图。
数据 处理
数据 输出 数据 使用
