主要泵站分类及特点

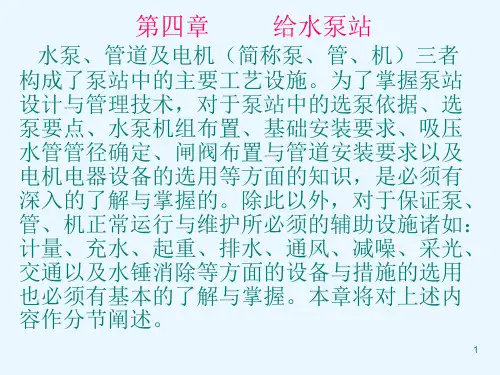

泵站分类与特点(4.1、4.2).
19
三、选泵的主要依据
2、二级泵站
必须知道用水量变化规律（难点）：一是给定用水变化系数，即小时变 化系数Kh ，日变化系数Kd；二是知道最大日逐时用水变化曲线。如知 道最高日用水量的变化规律，就可以确定各时段水泵的分级供水线。 二级泵站供水设计的原则： （1）最不利情况的供水必须满足，即按最高日最高时用水量来设计供 水系统的最大供水量。 （2）还须满足其他时段用水量减少的需求。就要实施分级供水（采用技 术手段保证）。 （3）必须使泵站24小时分级供水量之和等于全天的用水量（供需平衡）。 分级供水的优点：适应用水量和水压变化的要求，通过选择不同性能水 泵，灵活调度与搭配，减少能量浪费；另外分级越多，水塔的调节容积 就越小。但是，二级泵站的供水分级不宜太多，因为太多分级，需设置 较多的水泵，将增大泵站面积。
H Q--Σ H
调速n1 调速n2
调速n3
调速n4
Q
27
（5）、多台定速泵和调速泵并联运行：
H
Q--Σ H
一台定调速泵
并联工作曲线
二台调速泵
Q
28
从分级供水角度考虑，选用性能不同 泵就能够节约能量。但如何配置不同 的水泵？有学问了。如三台水泵的设 计流量比是1∶2∶2 ，这样的配置可 以应付5种流量的变化！还有流量比 是1∶2∶3：3：3的水泵5台，可以 应付12种流量的变化；但一般不会 选流量比是1∶2∶3：4：5，因为水 泵型号太多了，5种，不便于管理。 所以泵房中水泵台数和型号不能太多。
Qd 3 Qr (m / h ) T
式中:Qr ------- 一级泵站中水泵所供给的流量（m3/h ) ; Qd ------ 供水对象最高日用水量（m 3 / d ) ; α ------ 考虑输水管漏损和净水构筑物自身用水而加 的系数， 一般取α=1 .05～1 . 1 ; T ------ 一级泵站一昼夜内工作小时数。
泵站分类与特点(41、42)解读
优点：减少能耗;降低管网中运行压力，减少管道水量漏失。
加压方式： 1、采用在输水管线上直接串联加压 ； 一般用于水厂位置远离城市管网的长距离输水的场合。 2、采用清水池及泵站加压供水。 城市用水负荷借助于加压泵站清水池调节，可使水厂的 送水泵站工作比较均匀。减少输水主干管直径。
11
加压泵站供水方式
3、取水泵站特点： 靠江临水。 河道的水文、水运、地质以及航道的变化等都会直 接影响到取水泵站本身的埋深、结构形式以及工程 造价等。 水位涨落悬殊。（10~20m） 泵房的高度高 。（一般为地下式泵站） 一般采用圆形钢筋混凝土结构 。 泵房平面面积大小对泵站的工程造价影响大， “贵 在平面” 。
2
地面式水泵站
3
半地下式泵站
4
地下式泵站
5
一、取水泵站（一级泵站）
1、取水泵站组成：
吸水井、泵房及闸阀井等3 部分组成 。
2、工艺流程（地面水取水泵站工艺流程 ） ：
1 2 3 4 5
1 一水源；2 一吸水井；3 一取水泵房；4 一闸阀井（即切换井）; 5 一净化场
6
一、取水泵站（一级泵站）
7
一、取水泵站（一级泵站）
4、设计泵房应注意的问题： 机组及各辅助设施的布置，应尽可能地充分利 用泵房内的面积 ； 结构计算； 稳定验算：抗浮、抗裂、防倾覆、防滑坡等； 近远期相结合，“百年大计，一次完成”，对 机组的基础、吸压水管的穿墙嵌管应该考虑到 远期扩建的可能性。 5、施工空间、 泵站分类与特点 (pump station classification and characteristic)
泵站的分类（相对位置 ）: 1、地面式泵站 2、地下式泵站 3、半地下式泵站 在给水工程中分类（作用）： 1、取水泵站（一级泵站） 2、送水泵站（二级泵站或清水泵站 ） 3、加压泵站 4、循环水泵站
建筑给排水水泵与泵站给水泵站1
也有利于清水池的维修。
形式:
AB
清水池
二级泵房 分离式
池内式 6
4.1.3 加压泵站
方式: 直接串接
清水池及泵站加压方式
加压泵站
二级泵房
逆止阀
7
4.1.4循环泵站
多用在企业 一般设置热水、冷水两组水泵。
生产车间
热水泵
冷却构筑物
冷水泵
8
§4.2 水泵选择
4.2.1选泵的主要依据
流量 扬程 以及其变化规律
6kV。
25
4.３.２ 泵站中常用的变配电系统 现代都采用由电器开关厂生产的成套设备配电
屏(又称开关柜)。 设计注意点: (1)开关柜前面的过道宽度应不小于: 低压柜1.5m
，高压柜3.0m。 (2)背后检修的开关柜与墙壁的净距不宜小于0.8m
。 高、低压配电室注意: 门、架线、高度
保证: 安全、方便
12Sh—19型水泵特性曲线
四台不同型号水泵Q-H曲线 14
(2)型号整齐，互为备用 从泵站运行管理与维护检修的角变来看，如
果水泵的型号太多则不便于管理。 由第一条: 在用水量和所需的水压变化较大
的情况下，选用性能不同的水泵的台数越多， 越能适应用水量变化的要求，浪费的能量越少 。 综合以上要点: 如选用5台泵的泵站，采用1: 2: 3: 3: 3， 这样配置的水泵可应付12种工况变化。
匀供水方式, 即泵站的设计流量按最高日平均 时用水量计算 对于大城市的给水系统, 宜采取泵站分级供 水方式, 即泵站的设计流量按最高日最高时用 水量计算。
最大日用水量变化曲线 13
4.2.2 选泵要点
(1)大小兼顾，调配灵活
已知: 用水区的用水量从最大为795 m3／h到 最小为396 m3／h，逐时变化。
