一种多周期测量频率的方法及应用
测频率的方法
测频率的方法在科学研究和工程实践中，测量频率是一项非常重要的工作。
频率是指单位时间内某一周期性事件发生的次数，通常以赫兹（Hz）为单位。
测量频率的方法有很多种，下面将介绍几种常用的方法。
首先，最常见的测量频率的方法是使用频率计。
频率计是一种专门用于测量频率的仪器，它可以直接显示待测信号的频率值。
频率计的工作原理是利用输入信号的周期性特征，通过计数或者计时的方式来得到信号的频率。
频率计可以分为数字频率计和模拟频率计两种类型，数字频率计通常具有更高的精度和稳定性，而模拟频率计则更适合于一些特定的应用场景。
其次，除了使用频率计外，还可以通过频谱分析仪来测量频率。
频谱分析仪是一种能够将信号的频率分布情况显示在频谱图上的仪器，通过观察频谱图可以直观地得到信号的频率信息。
频谱分析仪通常可以提供更加详细和全面的频率分布信息，对于复杂信号的分析更加有效。
另外，对于周期性信号，还可以使用示波器来测量频率。
示波器是一种能够显示信号波形的仪器，通过观察信号的周期性波形，可以得到信号的周期，从而计算出频率。
示波器通常能够提供更加直观的波形显示，对于频率的初步估计和观测非常有帮助。
除了上述几种常用的方法外，还有一些其他的测频率方法，比如利用计数器进行频率测量、使用锁相环进行频率跟踪等。
不同的方法适用于不同的应用场景，选择合适的方法可以提高测量的准确性和效率。
总的来说，测量频率是一项非常重要的工作，在实际应用中有很多种方法可以选择。
选择合适的方法需要根据具体的测量要求和条件来进行，同时也需要结合实际经验和技术水平来进行判断。
希望本文介绍的几种方法能够对大家有所帮助，同时也希望大家在实际工作中能够根据具体情况选择合适的方法进行频率测量。
频率的测量方法和原理
频率的测量方法和原理
频率是指某个波形一秒钟内重复的次数，是物理学中一个非常重要的概念。
在现代的通信、自动化等领域中，频率的测量十分重要。
接下来，本文将介绍频率的测量方法和原理。
1、模数计数法
模数计数法是一种利用数字信号处理测量频率的方法，也是目前最常用的一种方法。
其原理是将待测波形按固定的时间间隔进行采样，然后将每个采样值与固定阈值相比较，当采样值大于该阈值时输出一个脉冲，否则输出0。
对于一个周期性的波形，其每个周期内计数的脉冲数即为它的频率。
2、晶体震荡电路法
晶体震荡电路法是一种利用谐振电路测量频率的方法，它的原理是利用晶体具有固定的振荡频率，制作出能够将电信号转换为晶体振动的谐振电路，通过测量晶体谐振电路的频率来确定待测波形的频率。
3、多周期平均法
多周期平均法是一种利用数字信号处理测量频率的方法，其原理是将待测波形按照固定的时间间隔进行采样，并进行多周期平均，最后除以采样总数得到平均频率。
由于多周期平均可以消除多次测量中出现的噪声和误差，因此该方法具有较高的测量精度。
4、相位比较法
总之，频率的测量方法多种多样，每种方法都有其适用的场合和特定的优缺点。
在实际应用中，应根据具体情况选择合适的方法进行测量。
频率的测量实验方法与设备选择指南
频率的测量实验方法与设备选择指南频率的测量是电子工程中的一个重要环节。
无论是在通信领域、无线电领域还是其他电子设备的研发过程中，频率的准确测量都是至关重要的。
本文将介绍一些常用的频率测量实验方法，并提供一些选择频率测量设备的指南。
一、频率测量实验方法频率测量方法有很多种，下面将介绍其中的几种常用方法：1. 直接计数法：这是一种简单且常用的测量方法。
它通过计数信号周期数来得到频率。
首先需要选择一个计数时间，然后将计数器与待测信号连接。
在计数时间结束后，通过计算周期数和计数时间的比值，即可得到频率的测量结果。
2. 相位比较法：这是一种高精度的测量方法。
它利用信号的相位来进行测量。
具体操作是将待测信号与一个准确的参考信号进行比较，通过比较过程中相位差的变化，可以计算出待测信号的频率。
3. 干涉法：这是一种基于光学原理的测量方法。
它利用干涉现象来进行频率测量。
通常使用的设备是干涉仪，通过观察干涉条纹的变化来计算频率。
4. 快速傅里叶变换法：这种方法适用于对复杂信号进行频谱分析。
它通过对信号进行傅里叶变换，将信号从时域转换到频域，从而得到频率分量的信息。
二、频率测量设备选择指南在选择频率测量设备时，需要考虑以下几个因素：1. 测量范围：根据实际需求确定测量范围。
不同的设备有不同的测量范围，需要根据待测信号的频率确定所需的测量范围。
2. 精度要求：根据实际应用的精度要求选择设备。
精度是决定设备性能好坏的重要指标之一，对于一些要求高精度的应用，选择具有高精度的设备是必要的。
3. 设备类型：根据实验需求选择合适的设备类型。
常见的频率测量设备有频率计、频谱分析仪、干涉仪等。
根据实验的要求，选择最适合的设备类型。
4. 使用便捷性：考虑设备的使用便捷性。
一些设备可能需要复杂的设置和操作，对于初学者来说可能不太友好。
因此，选择操作简单、易于使用的设备会提高工作效率。
总之，频率的测量在电子工程中占据重要地位，选择合适的测量方法和设备对于实验结果的准确性和工作效率至关重要。
[技巧与应用]频率量测量方法及应用探讨
![[技巧与应用]频率量测量方法及应用探讨](https://img.taocdn.com/s3/m/b51b94412b160b4e767fcf55.png)
±1 时钟周期带来的误差，但是由于闸门信号的存在，这个误差将被平分到闸门 信号中的各个周期中，所以可以用增加测量时间的方法来到提高测量精度。
根据 2-6 式可得到带有误差的频率值 fx’。根据误差计算公式 n=(fx’- fx)/fx 可以得 到测量误差。相反，可以以某个固定的测量误差反推出闸门信号的持续时间 ， T0 从而实现在全量程范围的高精度测量。通常，为了提高测量精度，可以适当增大 闸门信号的时间，即牺牲测量的响应时间来保证测量的精度。
信号的计数值为 Nx,可得:
fx=(Nxf0)/N0
（2-3）
由图 2 可以观察到计数法测频率时，在计数两端可能产生±1 个被测信号周
期的误差。这是由于闸门信号的开启与闭合不受被测信号的控制，可能在被测信
号的某个周期之中开启或关闭。假设在极限情况下，被测信号的计数值为 由 Nx-1, 此计数得到的测量结果为 fx’=(Nx-1)f0/N0，那所产生的误差为：
计数值有关。计数值越大，误差越小；计数值越小，误差越大。由于单片机的频
率固定，被测信号的频率越小，则每个周期单片机的计数值就越大，从而误差越
小。所以对于周期法测频率较适合低频信号的频率测量，对于高频信号的频率测
量得到较大的误差。
1.2 计数法 计数法测频率的原理为利用单片机的自身晶振频率来进行定时，所定的时间
如图 3 所示，被测信号进入单片机后，单片机产生一个事先预定好的闸门信
号。闸门信号产生后，单片机计数器等待下一个被测信号的上升沿到来开始计数。
等待闸门信号结束后，计数器并不立刻停止计数，而是等待到被测信号的下一个
上升沿到来停止计数。所以计时器所记下的时间一定是被测信号的整数倍，从而
避免了被测信号中 ±1 周期所带来的误差。虽然对标准信号的计数仍然可能产生
如何使用频率计
如何使用频率计如何使用频率计在现代科技的发展下，频率计成为了测量和监测电子设备中频率的重要工具。
频率计是一种能够准确测量信号周期时间并将其转换为频率值的仪器。
通过使用频率计，我们可以了解电子设备中信号的频率，从而帮助我们更好地理解和控制电子设备的工作状态。
本文将介绍如何使用频率计并探讨其应用。
一、什么是频率计频率计是一种测量信号频率的仪器。
它通过测量信号的周期时间来计算频率值。
在电子领域中，频率是指单位时间内重复出现的周期数。
频率计通常通过测量信号的周期时间并将其倒数即可得到频率值。
常见的频率计有数字频率计和模拟频率计两种类型。
二、如何使用频率计1. 连接信号源：我们需要将待测信号接入频率计。
可以通过信号线缆将信号源与频率计连接，确保连接稳固并正确。
2. 设置测量范围：根据待测信号的频率范围，我们需要在频率计上设置相应的测量范围。
这可以通过频率计上的按钮或旋钮进行调节。
3. 选择计量模式：频率计通常提供多种计量模式，如自动和手动模式。
在自动模式下，频率计会根据信号特性自动调整计量参数；而在手动模式下，我们可以手动选择需要的计量参数。
4. 开始测量：设置好测量参数后，我们可以开始进行测量。
频率计会根据所接入的信号源进行测量，并实时显示频率值。
5. 分析结果：测量完成后，我们可以分析频率计显示的结果。
如果频率计提供了其他数据显示功能，我们还可以通过这些数据更详细地了解信号的特性。
三、频率计的应用频率计在电子领域有广泛的应用。
以下是几个常见的应用场景：1. 信号发生器校准：在电子设备的测试和调试过程中，频率计经常用于校准信号发生器。
通过与频率计进行对比，可以调整信号发生器的频率输出，以确保输出信号的准确性和稳定性。
2. 无线通信：在无线通信领域，频率计被广泛应用于信号调制和解调、频谱分析和频率同步等方面。
通过频率计，我们可以了解无线信号的频率特性，从而更好地优化通信系统的性能。
3. 音频和视频设备：在音频和视频设备中，频率计可以被用于校准声音的音调和频谱分析。

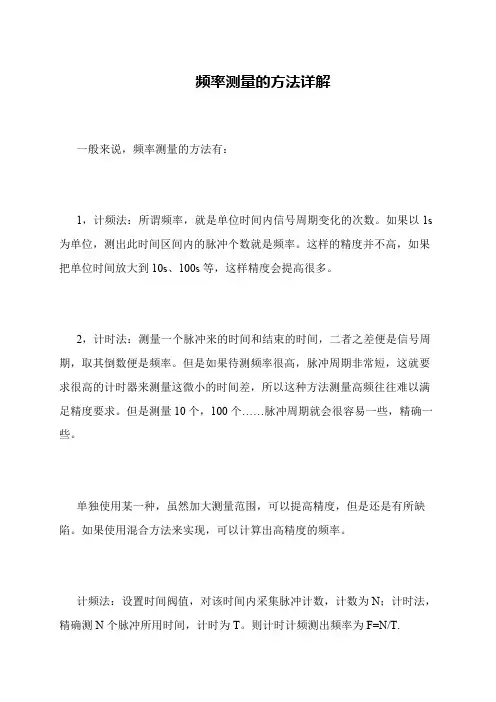

频率测量的方法详解
频率测量的方法详解
一般来说，频率测量的方法有：
1，计频法：所谓频率，就是单位时间内信号周期变化的次数。
如果以1s 为单位，测出此时间区间内的脉冲个数就是频率。
这样的精度并不高，如果把单位时间放大到10s、100s等，这样精度会提高很多。
2，计时法：测量一个脉冲来的时间和结束的时间，二者之差便是信号周期，取其倒数便是频率。
但是如果待测频率很高，脉冲周期非常短，这就要求很高的计时器来测量这微小的时间差，所以这种方法测量高频往往难以满足精度要求。
但是测量10个，100个……脉冲周期就会很容易一些，精确一些。
单独使用某一种，虽然加大测量范围，可以提高精度，但是还是有所缺陷。
如果使用混合方法来实现，可以计算出高精度的频率。
计频法：设置时间阀值，对该时间内采集脉冲计数，计数为N；计时法，精确测N个脉冲所用时间，计时为T。
则计时计频测出频率为F=N/T.。
频率测量方法参考(多个参考值)
频率测量方法参考(多个参考值)简介本文档提供了多个频率测量方法的参考值。
这些方法适用于测量不同类型信号的频率，包括电子设备、机械装置以及其他各种领域中的频率测量需求。
方法一该方法适用于测量稳定的周期性信号的频率，如交流电信号。
- 步骤1：将信号连接到频率计。
- 步骤2：选择适当的时间窗口，并将此窗口内的信号周期数计数。
- 步骤3：通过将周期数除以时间窗口的持续时间来计算频率。
方法二该方法适用于测量不稳定的周期性信号的频率，如机械装置的震动信号。
- 步骤1：将信号连接到振动传感器。
- 步骤2：记录在一定时间内信号产生的周期数。
- 步骤3：通过将周期数除以记录的时间来计算频率。
方法三该方法适用于测量非周期性信号的频率，如随机噪声信号。
- 步骤1：将信号连接到频谱分析仪。
- 步骤2：进行频谱分析，确定信号中的主要频率成分。
- 步骤3：将最大幅值的频率视作信号的频率。
方法四该方法适用于通过计数信号周期数来测量频率，如脉冲信号。
- 步骤1：将信号连接到计数器。
- 步骤2：计数一定时间内信号产生的脉冲数。
- 步骤3：通过将脉冲数除以计数时间来计算频率。
请注意，以上提供的方法仅作为参考，实际使用时应根据具体情况进行适当调整和验证。
以上是多个频率测量方法的参考值。
根据不同的测量需求和信号类型，选择适当的方法来获得准确的频率测量结果。
*此文档提供的信息仅供参考，不代表法律意见。
在实际应用中，请遵循相关法律法规和实践准则。
*。
物理实验技术中的频率测量方法与技巧
物理实验技术中的频率测量方法与技巧频率是指单位时间内发生的事件或波动的次数。
在物理实验中，频率测量是非常重要的一项技术，它帮助我们了解和研究各种现象和过程。
本文将介绍几种常用的频率测量方法和一些实用技巧，帮助读者更好地进行物理实验。
1. 静态测量法静态测量法是最简单直接的测量频率的方法之一。
它的原理是在实验过程中，我们通过观察待测现象在一定时间内出现的次数来推算频率。
例如，我们可以用秒表记录一个摆动中的物体在30秒内摆动的次数，然后通过简单的计算得到频率。
这种方法适用于现象变化较慢的实验，但对于频率较高或变化较快的实验，并不适用。
2. 分频法分频法是一种常用的频率测量方法，在物理实验中广泛应用。
它的原理是将待测信号进行频率分频，将高频信号转换成低频信号，从而方便测量。
常见的分频器有二分频、四分频、十分频等。
例如，如果我们使用一个十分频器，将待测信号的频率从100Hz降低到10Hz，然后再用秒表测量10Hz信号出现的次数，最后乘以10就得到了待测信号的频率。
分频法的优点是适用于高频信号的测量，并且比较简单易用。
3. 调谐法调谐法是一种精确测量频率的方法，适用于需要高精度测量的实验。
它的原理是通过调节待测信号的频率，使其与一个已知频率的参考信号产生共振，然后测量参考信号的频率即可得到待测信号的频率。
这种方法常用于频率计等精密测量设备中。
但是需要注意的是，在使用调谐法时，要避免干扰和误差的影响，保持实验环境的稳定和准确。
4. 相位计数法相位计数法是一种常见而且比较准确的频率测量方法。
它的原理是测量信号的相位差，然后根据相位差的变化来计算频率。
通常使用的设备是相位测量器或频率计。
相位计数法的优点是适用于频率范围较宽、变化较大的实验，并且可以实现高精度的测量。
但其缺点是需要较为专业的设备和技术支持。
在物理实验中进行频率测量时，还有一些实用技巧可以帮助提高测量的准确性和精度。
首先是避免干扰，尽量消除外界和系统内部的噪音和干扰，以保证测量结果的可靠性。
频率测量的方法有
频率测量的方法有
首先，我们需要明确频率的定义和单位。
频率指的是单位时间内振动、波动或周期性事件发生的次数，单位为赫兹（Hz），即每秒发生的周期数。
在测量频率时，常用的方法包括以下几种：
1.计数法：将发生周期事件的次数计数，然后除以测量时间，即可得到频率。
这种方法适用于频率较低的情况，并且需要保证测量时间足够长，使得测量结果更准确。
2.相位差法：将待测频率的信号与一个已知频率的信号进行比较，通过测量两个信号之间的相位差来求解待测频率。
这种方法的精度较高，也适用于较高频率的测量，但需要使用相位测量设备。
3.定时法：将待测信号经过计时器，然后通过计时器显示出来的时间和已知的时间基准进行比较，从而计算出频率。
这种方法的精度较高，适用于各种频率的测量，但是设备较为复杂，需要使用较为精密的计时器。
4.谐振法：将待测信号与一个已知频率的振荡器进行共振，从而测量其频率。
这种方法适用于精密测量，但需要提前调整好振荡器的频率。
此外，还有一些高级的频率测量方法，比如：描迹法、频率合成法、倍频器法、
计算机数字测量法等。
这些方法在不同的应用场景下可以更好地满足实际需求。
总之，根据实际需求选择合适的频率测量方法是非常重要的，同时还需要注意测量设备的精度和灵敏度，以及测量时间、环境等因素对测量结果的影响。
频率测量的两种方法及等精度测量原理及实现
频率测量的两种方法及等精度测量原理及实现频率测量在电子设计和测量领域中经常用到，因此对频率测量方法的研究在实际工程应用中具有重要意义。
常用的频率测量方法有两种：频率测量法和周期测量法。
频率测量法是在时间t内对被测信号的脉冲数N进行计数，然后求出单位时间内的脉冲数，即为被测信号的频率。
周期测量法是先测量出被测信号的周期T，然后根据频率f=1／T 求出被测信号的频率。
但是上述两种方法都会产生±1个被测脉冲的误差，在实际应用中有一定的局限性。
根据测量原理，很容易发现频率测量法适合于高频信号测量，周期测量法适合于低频信号测量，但二者都不能兼顾高低频率同样精度的测量要求。
1 等精度测量原理等精度测量的一个最大特点是测量的实际门控时间不是一个固定值，而是一个与被测信号有关的值，刚好是被测信号的整数倍。
在计数允许时间内，同时对标准信号和被测信号进行计数，再通过数学公式推导得到被测信号的频率。
由于门控信号是被测信号的整数倍，就消除了对被测信号产生的±l周期误差，但是会产生对标准信号±1周期的误差。
等精度测量原理如图1所示。
从以上叙述的等精度的测量原理可以很容易得出如下结论：首先，被测信号频率fx的相对误差与被测信号的频率无关；其次，增大测量时间段“软件闸门”或提高“标频”f0，可以减小相对误差，提高测量精度；最后，由于一般提供标准频率f0的石英晶振稳定性很高，所以标准信号的相对误差很小，可忽略。
假设标准信号的频率为100 MHz，只要实际闸门时间大于或等于1s，就可使测量的最大相对误差小于或等于10-8，即精度达到1／100 MHz。
2 等精度测频的实现等精度测量的核心思想在于如何保证在实际测量门闸内被测信号为整数个周期，这就需要在设计中让实际测量门闸信号与被测信号建立一定的关系。
基于这种思想，设计中以被测信号的上升沿作为开启门闸和关闭门闸的驱动信号，只有在被测信号的上升沿才将图1中预置的“软件闸门”的状态锁存，因此在“实际闸门”Tx内被测信号的个数就能保证整数个周期，这样就避免普通测量方法中被测信号的±1的误差，。
多周期同步等精度频率测量计
（一号黑体居中）
多周期同步等精度频率测量计
（二号黑体中)
院 （系） 名 称
物理与电子信息学院（小三号黑体）
专 业 名 称
电子信息科学与技术（小三号黑体）
学 生 姓 名
张三丰（小三号黑体）
学 号
090524111（小三号Times New Roman）
指 导 教 师
何大壮教授（小三号黑体）
闸门时间误差，对式（1.1）进行积累与合成运算，可以得到计数式直接测频误差的计算公式如下：
= - =±（ + ）式（1.2）
上式右边第一项为量化误差的相对值，其中 ；第二项为闸门时间的相对误差，数值上等于晶体振荡器基准频率的相对不确定度 。
由（1.2）式可知△fX/fX与 、fX以及 的关系，即在fX一定时，闸门时间 选得越长，测量准确度就越高。而当 选定后，fX选得越高，由于±1误差对测试结果的影响减小，测量准确度就越高。但是随着±1误差影响的减小，闸门时间（也即基准频率）自身的准确度对测量结果的影响不可忽略，这时认为 是计数式直接测频率准确度的极限。
本设计中在开始对各种实现方案进行比较后，在最终确定实现方案的基础上，对各子系统模块电路都进行了详细的介绍，如主要由模拟电路组成的输入通道子系统；由数字硬件电路实现的多周期同步等精度测量控制及功能切换子系统；单片机及其外围部件子系统，在本设计中对该三部分的组成与原理都作了详细的介绍与论述。同时也给出了个子系统的电路原理图，以及软件部分的实现流程图。
完 成 时 间
2013年5月8日（小三号黑体）
绪论
在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此，频率的测量就显得更为重要。测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速，以及便于实现测量过程自动化等优点，是频率测量的重要手段之一，因此数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。。电子计数器测频有两种方式：一是直接测频法，即在一定闸门时间内测量被测信号的脉冲个数；二是间接测频法，如周期测频法。直接测频法适用于高频信号的频率测量，间接测频法适用于低频信号的频率测量。本设计的多周期同步等精度测量频率计在硬件方面是基于AT89C51单片机，外加一些模拟硬件和数字硬件电路和大规模可编程逻辑器件实现的，整个系统非常精简，而且具有灵活的现场可更改性。在不更改硬件电路的基础上，对系统进行各种改进还可以进一步提高系统的性能。该数字频率计具有同步、等精度、高速、精确、可靠、抗干扰性强和现场可编程等优点。本设计的数字频率计以AT89C51为核心，在软件编程中采用的是C51语言，测量时所有频段均采用了多周期同步测量法，它避免了直接测频法在低频段误差大与直接测周期在高频段误差大对精度的不足，同时消除了直接与间接相结合方法，需对被测信号的频率与中界频率的关系进行判断带来的不便，能实现较高的等精度频率和周期的测量。在设计中，采用了门控信号和被测信号对计数器的使能端进行双重控制，提高了测量的精确度；在运算单元上采用了AT89C51单片机，其本身就还有丰富的逻辑功能，也包含有本设计所需要的除法功能，不仅提高了运算速度，而且减小了资源消耗。
测频率的方法
测频率的方法
在进行频率测量时，我们需要选择合适的方法来确保准确性和
可靠性。
下面将介绍几种常用的测频率方法。
首先，最常见的方法是使用频率计进行测量。
频率计是一种专
门用于测量信号频率的仪器，它可以直接显示信号的频率大小。
在
使用频率计进行测量时，我们需要将被测信号输入到频率计的输入端，然后读取频率计显示的数值即可得到信号的频率。
其次，我们还可以使用示波器进行频率测量。
示波器是一种用
于观察信号波形的仪器，它可以通过观察信号波形的周期来间接测
量信号的频率。
在使用示波器进行频率测量时，我们需要将被测信
号输入到示波器的输入端，然后调整示波器的时间基准和垂直增益，观察信号波形的周期，并根据周期来计算信号的频率。
另外，我们还可以使用频率计数器进行频率测量。
频率计数器
是一种用于测量信号频率的仪器，它可以通过对信号的周期进行计
数来得到信号的频率。
在使用频率计数器进行频率测量时，我们需
要将被测信号输入到频率计数器的输入端，然后启动计数器进行计数，最后根据计数结果来计算信号的频率。
除了以上介绍的几种方法外，还有一些其他的测频率方法，如
使用频率合成器进行频率测量、使用计算机进行频率测量等。
在选
择测频率方法时，我们需要根据具体的测量要求和条件来进行选择，以确保测量结果的准确性和可靠性。
总的来说，测量频率是电子技术中常见的工作之一，选择合适
的测频率方法对于确保测量结果的准确性和可靠性至关重要。
希望
以上介绍的几种方法能够对大家在实际工作中的频率测量工作有所
帮助。
测频率的方法
测频率的方法在日常生活和科学研究中，测量频率是一项非常重要的工作。
频率是指在单位时间内发生的事件次数，它可以用来描述各种周期性现象，如声音的频率、电磁波的频率等。
在不同的领域，测量频率的方法也各有不同，下面将介绍几种常见的测频率的方法。
首先，最常见的测频率的方法之一是使用频率计。
频率计是一种专门用来测量频率的仪器，它可以通过不同的传感器或探头来接收信号，并将其转换成频率显示在仪器的屏幕上。
使用频率计可以快速、准确地测量信号的频率，适用于各种频率范围的测量任务。
其次，另一种常见的测频率的方法是使用示波器。
示波器是一种可以显示信号波形的仪器，通过观察波形的周期来确定信号的频率。
示波器可以直观地显示信号的频率特征，适用于需要观察信号波形的测量任务。
此外，还可以使用频谱分析仪来测量频率。
频谱分析仪是一种可以将信号分解成不同频率成分的仪器，通过观察信号的频谱图来确定信号的频率。
频谱分析仪可以帮助我们了解信号的频率分布特征，适用于需要分析信号频谱的测量任务。
除了以上介绍的仪器外，还可以通过数学方法来测量频率。
例如，可以利用傅里叶变换将信号从时域转换到频域，通过观察频谱图来确定信号的频率成分。
数学方法可以帮助我们深入理解信号的频率特征，适用于需要进行信号处理和分析的测量任务。
综上所述，测量频率是一项重要的工作，在不同的测量任务中可以选择不同的方法来进行测量。
通过使用频率计、示波器、频谱分析仪以及数学方法，可以快速、准确地测量信号的频率，为科学研究和工程应用提供有力的支持。
希望以上介绍的测频率的方法对大家有所帮助。
多周期完全同步测频
频率测量是电子测量中经常遇到的问题，如何提高频率测量的准确度是关键。
通常采用的方法有低频端测周高频端测频和多周期同步测量频率。
采用低频端测周高频端测频时存在中界频率测量误差很大即测量死区问题，也就是说不论低端和高端测量准确度有多高，中界频率测量误差总是最大。
因此从理论上讲频率的测量准确度很难提高到某个数量级；多周期同步测频法则不存在这样的问题，只要周期数足够大，测量的准确度总可以提高到一定程度。
但多周期同步测量实际上只是对被测信号进行同步，对时钟信号并未同步，因此它只是一种准同步。
本文根据多周期同步测频原理及测量误差，提出完全同步频率测量的新方法，最后使用单片机实现这种测量，使测量频率的准确度大大提高。
1 多周期同步测频原理及误差分析多周期测频是在测周的基础上，在信号的多个时间周期内测量信号的频率。
由于被测信号控制门控信号的开启，所以称为同步测量。
由于测频和测周都会产生±1误差(计数脉冲和门控信号不同步而产生)和标准频率误差(所使用的晶振不稳定引起)，且±1误差较标准频率误差更大，多周期同步测频也就是使测量的引误差尽可能小。
测量原理如图1所示。
被测信号fx 和标准晶振信号f0分别作为计数器A和B的计数脉冲，同步门信号作为主门A和B的门控信号，而同步门信号由被测信号fx和时间控制器共同控制。
被测信号作为同步门的触发信号，时间控制器控制同步门的预置时间Tˊ。
开始测量时，稍滞后的预置时间处于被测信号的某一周期低电子或高电子处，同步门尚未开启，这时被测信号和晶振脉冲信号都不会被计数。
只有当被测信号下一个周期的上升沿到达时同步门才开启(这里假定触发器为上升沿触发)，被测信号和晶振脉冲信号才开始计数。
当时间控制器预置时间了，结束时，同步门不会立即关闭，而是等到被测信号下一个上升沿到来时才关闭。
这时计数器A和B都停止计数，实际上同步门的开启时间为T而不是Tˊ。
所以可以得到：其中：T为同步门控时间；fx（Tx）为被测信号频率(周期)；f0(T0)为标准晶振信号频率(周期)；M为计数器A的计数值；N为计数器B的计数值。
测量频率的方法与工具
测量频率的方法与工具时光荏苒，人类在科技和工业的发展中取得了巨大的进步。
电子技术作为现代社会中不可或缺的一环，频率的测量在电子领域中扮演着重要的角色。
本文将探讨测量频率的方法与工具，介绍其原理和应用。
一、频率的定义与常见单位频率是指在单位时间内发生的周期性事件的次数。
在电子学中，我们通常使用赫兹（Hz）作为频率的单位，以表示每秒发生的周期性事件的次数。
例如，一个频率为100 Hz的信号表示在一秒钟内该信号重复100次。
二、频率测量的原理和方法频率测量的原理基于周期性事件的计数，其中时间是关键的因素。
下面将介绍几种常用的频率测量方法。
1. 使用示波器测量频率示波器是一种能够显示电信号波形的仪器，它通常带有时间基准电路来测量信号的周期性和频率。
示波器的原理是将待测信号与基准信号进行比较，通过计算两者之间的差异来得出频率的测量结果。
2. 利用计时器测量频率计时器是一种可以测量时间间隔的仪器。
为了测量频率，可以使用计时器来测量一系列周期性事件之间的时间间隔，然后通过计算来得出频率。
这种方法适用于频率较低且变化缓慢的信号。
3. 使用频率计测量频率频率计是一种专用的仪器，用于直接测量信号的频率。
它通过将待测信号转换成数字形式，并使用计时器来测量信号的周期，从而得出频率的测量结果。
频率计通常具有较高的测量精度和稳定性，适用于频率较高的信号。
三、常用的频率测量工具除了上述介绍的测量方法，还有一些常用的频率测量工具可以用于实际应用。
以下是其中的几种工具。
1. 频率计频率计是一个专门用于测量频率的仪器。
它一般通过数字显示频率的数值，并具有一定的测量精度和测量范围。
频率计可以广泛应用于电子设备、通信系统以及科学研究等领域。
2. 频谱分析仪频谱分析仪是一种能够将信号分解成不同频率分量的仪器。
它可以提供信号的频谱信息，包括频率和幅度。
频谱分析仪通常用于测量信号的谐波含量、频率响应以及干扰等，广泛应用于通信、音频等领域。
3. GPS接收器GPS（全球定位系统）接收器是一种用于接收卫星信号并测量时间和位置的设备。
频率周期法
频率周期法
频率周期法是一种应用广泛的测量方法，可用于测量不断改变的变量，如振动、压力、温度或重力等等。
它通常用于检测机械系统或测量信号。
频率周期法的基本原理是，在一定的时间变量下，物体的变化趋势必定变化2次或更多次，而且关联的变化规律也有一定的内在规律性。
通常，这个规律性具有确定的持续时间，称为“周期”。
频率周期法的应用是从物理现象的层面来考虑的。
例如，在一次振动实验中，我们可以直接观察振动物体的振动波形，从而计算振动频率和周期。
此外，可以通过频率-周期半峰宽(FWHM)来准确测定目标物体振动情况。
此外，在外界环境变化的情况下，频率周期法还可以用于评估机械结构振动特性，例如，根据频率-周期法的变化，可以判断机械系统的出现内部摩擦和此外外
力的变化情况，以确定决策的有效性。
总之，频率周期法是一种测量不断变化的量的经典方法，它可以帮助我们更具体深入地了解控制目标的规律性。
它可以用于机械系统的振动分析，进而改善其特性，从而获得更高品质的产品。
一种多周期测量频率的方法及应用
一种多周期测量频率的方法及应用作者：李广明杨雷来源：《现代电子技术》2008年第12期摘要：利用多周期测量方法，通过对信号进行分频准确测量出气压传感器输出信号的周期和频率。
利用P89LPC935内部的A/D转换器测量环境温度进行温度补偿，选取准确度优于5 ppm的晶振，测量周期的误差最小可控制在0.001 1 μs。
该测量方法成功地应用于与河南省气象局合作开发的自动气象站中。
用多周期测量的方法快速准确测量信号的频率（周期）基于2个条件：信号是连续的；单片机的晶振必须使用外接的高精度、高稳定晶体振荡器。
关键词：频率测量；多周期测量法；测量误差；A/D转换器Method and Appication of Multi-Abstract： To measure frequency of the atmospheric pressure by using the electrically-induced resonator pressure transducer,multi-period measurement method is employed,which obtains accurate results by dividing signal frequency.Accurate atmospheric pressure is obtained via temperature compensation with the environmental temperature acquired from the ADC on P89LPC935.The prerequisite for using this period measuring method is choosing a crystal oscillator with its accuracy better than 5 ppm.Thereby the minimum measuring error can b e controlled within 0.001 1 μs.The presented measuring method is successfully used in the automatic weather station developed through our cooperation with Henan Weather Bureau.The two important conditions for using the multi-period measurement method to measure a signal period (frequency accurately and fast are: the signal has highly-stable frequency and is a continuous signal;the crystal oscillator of the single chip is an external highly-accurate and highly-eywords：frequency measurement;multi-period measurement method;measuring error;A/D1 引言多周期测量法是一种很灵活的频率测量方法，通过调整被测信号的周期个数可以在测量精度和测量时间二者之间做出最佳选择，对于用普通的测频法和测周法难以保证测量精度的非等周期信号，如气压传感器的输出信号，多周期测量法是最佳选择。
一种多周期测量频率的方法及应用
一种多周期测量频率的方法及应用摘要：利用多周期测量方法，通过对信号进行分频准确测量出气压传感器输出信号的周期和频率。
利用P89LPC935内部的A、D转换器测量环境温度进行温度补偿，选取准确度优于5ppm的晶振，测量周期的误差最小可控制在0。
0011μ。
该测量方法成功地应用于与河南省气象局合作开发的自动气象站中。
用多周期测量的方法快速准确测量信号的频率（周期）基于2个条件：信号是连续的；单片机的晶振必须使用外接的高精度、高稳定晶体振荡器。
关键词：频率测量；多周期测量法；测量误差；A、D转换器MethodandAppicationofMulti-periodFrequencyMeaurementLIGuangming,YANGLei(DongguanUniverityofTechnology,Dongguan,523808,Chinaeyword：frequencymeaurement;multi-periodmeaurementmethod;meauringerror;A、Dconverter1引言多周期测量法是一种很灵活的频率测量方法，通过调整被测信号的周期个数可以在测量精度和测量时间二者之间做出最佳选择，对于用普通的测频法和测周法难以保证测量精度的非等周期信号，如气压传感器的输出信号，多周期测量法是最佳选择。
另外，通过提高基准频率和选用大容量计数器等措施还可以进一步提高系统的测量精度，这种测量方法可用于高精度频率测量系统的设计中。
2信号采集要求在研制基于GPRS的自动气象站中，气压采集系统采用电激励谐振筒式压力传感器。
该传感器输出为周期C（或频率f）与气压相关的TTL电平的矩形波信号(下称原始信号和一个与环境温度呈线性关系的0，5V的模拟电压信号。
输出信号频率与气压P一一对应，单值连续，振动筒谐振频率的变化反应了气压的变化。
国家气象局对气压遥测的要求［1］，测量范围为50，110kPa，采集的分辨率为0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种多周期测量频率的方法及应用
作者：李广明杨雷
来源：《现代电子技术》2008年第12期
摘要：利用多周期测量方法，通过对信号进行分频准确测量出气压传感器输出信号的周期和频率。
利用P89LPC935内部的A/D转换器测量环境温度进行温度补偿，选取准确度优于5 ppm的晶振，测量周期的误差最小可控制在0.001 1 μs。
该测量方法成功地应用于与河南省气象局合作开发的自动气象站中。
用多周期测量的方法快速准确测量信号的频率（周期）基于2个条件：信号是连续的；单片机的晶振必须使用外接的高精度、高稳定晶体振荡器。
关键词：频率测量；多周期测量法；测量误差；A/D转换器
Method and Appication of Multi-
Abstract： To measure frequency of the atmospheric pressure by using the electrically-induced resonator pressure transducer,multi-period measurement method is employed,which obtains accurate results by dividing signal frequency.Accurate atmospheric pressure is obtained via temperature compensation with the environmental temperature acquired from the ADC on P89LPC935.The prerequisite for using this period measuring method is choosing a crystal oscillator with its accuracy better than 5 ppm.Thereby the minimum measuring error can be co ntrolled within 0.001 1 μs.The presented measuring method is successfully used in the automatic weather station developed through our cooperation with Henan Weather Bureau.The two important conditions for using the multi-period measurement method to measure a signal period (frequency accurately and fast are: the signal has highly-stable frequency and is a continuous signal;the crystal oscillator of the single chip is an external highly-accurate and highly-
eywords：frequency measurement;multi-period measurement method;measuring error;A/D
1 引言
多周期测量法是一种很灵活的频率测量方法，通过调整被测信号的周期个数可以在测量精度和测量时间二者之间做出最佳选择，对于用普通的测频法和测周法难以保证测量精度的非等周期信号，如气压传感器的输出信号，多周期测量法是最佳选择。
另外，通过提高基准频率和选用大容量计数器等措施还可以进一步提高系统的测量精度，这种测量方法可用于高精度频率测量系统的设计中。
2 信号采集要求
在研制基于GPRS的自动气象站中，气压采集系统采用电激励谐振筒式压力传感器。
该传感器输出为周期（或频率）与气压相关的TTL电平的矩形波信号(下称原始信号和一个与环境温度呈线性关系的0~5 V的模拟电压信号。
输出信号频率与气压一一对应，单值连续，振动筒谐振频率的变化反应了气压的变化。
国家气象局对气压遥测的要求［1］，测量范围为，采集的分辨率为0.01 kPa，准确度为±0.03 kPa，采集速率为6次／min（1 min共取6个样本值，取中间大小的个值的等权算术平均值）。
根据周期（或频率f）对气压的最低灵敏度来确定周期及频率测量的分辨率，根据周期C（或频率f）对温度的最高交叉灵敏度决定对温度电压的分辨率。
通过数据分析，欲使气压系统分辨率达，这就要求周期测量分辨率为0.002 636 2 μs，频率测量的分辨率为0.068 645 Hz，对温度电压的分辨率为。
3 测量频率和周期的基本方法
电子计数器测量信号频率和周期的基本原理是门控法［2,3］，如图1所示。
（1）在测量频率时，被测信号加在A端，B端加门控信号，其信号宽度B即是采样时间，被测信号频率为：
5 信号测量单片机控制电路的实现
图3为多周期测周的原理图，其核心是P89LPC935。
P89LPC935是PHILIPS公司LPC900系列单片封装的微控制器，采用了高性能的处理器结构（与51系列兼容），速度6 倍于标准80C51器件，除51系列单片机资源外还具有8 kB FLASH程序存储器，512片内用户数据存储区，2个4 路输入的8 位A/D 转换器和2个DAC，，SPI 总线、片内看门狗和复位电路、捕获/比较单元（CCU）等资源。
原始信号（传感器输出的与气压有关的矩形波信号）接到分频电路CD4020的时钟输入端，经256分频后接到P89LPC935的／INT1端，作为门控信号控制P89LPC935内部的定时计数器1。
定时计数器1工作在定时方式，在门控信号为高电平时计数。
时钟为PCL，为外接晶振的2分频（6 倍于标准80C51器件），即。
如图4所示，原始信号周期在200 μs左右，256分频后的门控信号周期在51 200 μs 左右（），一个周期中高电平部分约为25 600 μs（高电平部分），在高电平时对5.529 6 MHz计数，其计数值约为141 500，超过位计数器的长度，将产生溢出并产生中断。
开辟1个内部RAM，在中断服务子程序中进行加1操作，即可满足计数字长要求。
计数过程如下：
S1：首先判断／INT1是否为高电平，该过程时间最长；
S2：判断／INT1是否为低电平，若是，计数器清零，允许计数，允许计数器溢出中断，该过程时间；
S3：／INT1为高电平时计数器计数，计数器溢出时产生中断，中断服务子程序中高位加1，该过程时间；S4：后续处理，包括频率计算、温度采集及其他运算。
该过程时间小于。
整个计数及处理过程时间小于，在128 ms以内，远小于10 s。
原始信号的周期及测量误差如下计算。
6 结语
该测量方法成功地应用于与河南省气象局合作开发的自动气象站中。
用多周期测周的方法快速准确测量信号的频率（周期）基于2个条件：信号是连续的；P89LPC935的晶振必须使用外接的高精度、高稳定晶体振荡器（准确度优于5 ppm）。
参考文献
［1］中国气象局.地面有线综合遥测气象仪观测规范［M］.北京:气象出版社
［2］张庚辰,秦京华.等精度可变多周期不间断测量方法的研究[J].仪器仪表学
报,2000,21(6:651-
［3］梁志国,孙[HT5”，6”]王[G-*2]景[HT5”]宇.信号周期的一种数字化测量方法[J].仪器仪表学报,2003,24(4:195-
［4］张志明,李艳蓉，王磊,等.精度频率信号采集测试系统[J].仪器仪表学报，
2002,4(s1:157-
［5］马献果,焦阳.频率测量方法的改进[J].仪器仪表学报,2004,25(4:120-
［6］赏星耀,项新建.基于同步周期扩展的宽范围等精度快速频率测量方法的研究[J].仪器仪表学报,2004(4:157-
［7］江玉洁,陈辰，周渭.新型频率测量方法的研究[J].仪器仪表学报,2004,25(1:30-33.。
