弯曲实验实验四弯曲实验⼀、实验⽬的1、⽤电测法测定梁在纯弯曲的情况下，其横截⾯上正应⼒的分布规律，并与理论计算结果⽐较，以验证弯曲正应⼒公式。
2、了解电阻应变仪测量应变的⽅法。
⼆、实验设备1、万能试验机2、电阻应变仪3、游标卡尺和钢尺4、矩形截⾯梁（低碳钢）三、实验原理梁纯弯曲时，其横截⾯上的正应⼒为线性规律分布，理论计算公式为σ=M·y/Iz，式中，M为截⾯处的弯矩，y为所测点到中性轴的距离，Iz为截⾯对中性轴的惯性矩。
实验装置如图所⽰。
梁的中段受纯弯曲。
该截⾯的不同⾼度粘贴应变⽚，其位置分别为：顶部、底部、中性层、中性层上下的1/4h处。
梁受载荷后，由应变仪可测定各应变⽚所在位置的点的纵向应变ε。
根据虎克定律σ=Eε可计算出各点的应⼒值四、实验步骤1、测量试件的尺⼨、梁的跨度及加⼒器到⽀坐的距离a。
应变⽚由实验室教师预先贴好。
2、拟定加载⽅案。
选定初始载荷和最终载荷，选定加载级数和载荷增量。
3、选择合适的测⼒度盘和配置相应的摆锤。
将测⼒指针调零。
4、按应变⽚的编号将引出导线按顺序接在预调平衡箱上。
选点开关调到需要测点的位置上，并预调平衡。
5、缓慢、均匀地加载⾄初始载荷。
记下应变仪的读数。
然后逐级加载，在每⼀级载荷下测定应变⽚的读数，直到最终载荷。
6、请教师检查实验记录后，结束实验，整理好实验数据，完成实验报告。
五、注意事项1、贴好的应变⽚不能随便剥撤，接线要防⽌导线拉动应变⽚。
2、实验中要估算应变增量的理论值，以便测量过程中能随时检查所测应变值的合理性。
3、加载⼀定要缓慢，以免冲击载荷将梁击垮。
4、由于应变仪灵敏度⾼，在实验过程中不要振动仪器、导线和桌⼦，以免读数不准。
弯曲实验报告（⼀）（参看“实验”中的弯曲实验）弯曲实验报告（⼆）（参看“实验”中的弯曲实验）。
梁的弯曲正应力电测实验
梁的弯曲正应力电测实验梁的弯曲正应力电测实验1、纯弯曲梁有关尺寸：弯曲梁截面宽度 b=20mm, 高度 h=40mm, 载荷作用点到梁支点距离a=150mm 。
E=210GPa。
2、本实验采用公共接线法，即梁上应变片已按公共线接法引出9根导线，其中一根特殊颜色导线为公共线，见下图1。
图一3、如图二，将应变片公共引线接至应变仪第一排的任一通道上，其它按相应序号接至第二排各通道上，补偿片接法选半桥。
4、调零。
打开纯弯曲梁实验装置电源开关，转动加载手柄1，当测力仪2显示 -0.5KN即F0=0.500KN。
电桥粗调平衡：打开应变仪电源开关，仪器将自动逐点将电桥预调平衡；电桥细调平衡：按下静态应变测试仪操作面板数字“1”，再按“确定”，然后按“平衡”，如显示屏显示为“0”，则说明调零成功，如果不为“0”，找老师处理。
依次类推，逐点（2，3，4。
8，11，12，。
18）将电桥预调平衡。
5、逐级加载。
继续转动手柄1，当测力仪2显示1.5KN，即F1=1.500KN（150Kg），按下静态应变测试仪操作面板数字“1”，再按“确定”，显示屏上将显示该点应变。
依次类推，逐点测出各点应变。
分别加F2=2.500KN， F3=3.500KN， F4=4.500KN，逐点测出各点应变。
图二6、卸荷至0.500KN，重复实验步骤4-5，测第二次数据。
7、本实验重复2次。
8、实验结束，关闭电源，拆除接线，整理实验现场。
平面纯弯曲梁横截面上的正应力纯弯曲是指梁段的各个横截面上只有弯矩而无剪力，如图中CD段梁。
实验现象分析：横向线变形后仍保持为直线，只是它们相对旋转了一个角度，但仍与纵向线成正交。
各纵向线变形后仍保持平行，但由直变弯；梁凹侧的纵向线缩短，凸侧纵向线伸长；对应纵向线缩短区域的横截面变宽，纵向线伸长区域的横截面变窄。
根据上述现象，由材料的均匀连续性假设设想梁内部的变形也与表面变形相应，因而可作如下假设：平面假设——由现象推测，梁弯曲变形后，其横截面仍保持为平面，且仍与弯曲后的纵线正交，这就是梁弯曲变形后的平面假设。
电测弯曲应力实验报告
电测弯曲应力实验报告电测弯曲应力实验报告一、实验目的通过本次实验，了解弯曲应力的概念，掌握电测法测量材料弯曲应力的方法，熟悉电阻应变片的使用，同时探究不同载荷下的弯曲应力变化规律。
二、实验器材和材料1. 电测模量仪2. 平板弯曲装置3. 电阻应变片4. 匀强截面悬臂梁样品5. 钳子、卡尺等辅助工具三、实验原理1. 弯曲应力在悬臂梁上加一个偏斜载荷，悬臂梁就会发生形变，并且形成一个转矩，这个转矩可以使悬臂梁弯曲。
弯曲时，弯曲截面的一侧受到压应力，而另一侧受到拉应力，弯曲应力就是材料中某一点所受的横向、超出其所处截面的轴向力分量。
2. 电阻应变片电阻应变片又称应变电阻器，是一种基于金属电阻的变形量测量装置。
当电流通过电阻应变片时，金属电阻发生变化，通过电阻测量电路转换为输出的电压信号，这个电压信号与金属电阻的变化成正比。
电阻应变片可以用来测量材料中的应变变化量。
3. 电测法测量弯曲应力利用电阻应变片，可以将材料中的弯曲形变量转化为电阻值变化信号，进而用电阻检测电路将其转换为电压信号。
通过电流、电压和几何参数的关系，可以计算出样品的弯曲应力。
四、实验步骤1. 安装样品将样品安装在平板弯曲装置上，注意悬臂梁的固定端应放置在装置固定架上。
2. 调整电测模量仪接上电源，根据仪器说明书调整仪器，使其能够正常工作，并调整测量范围。
3. 安装电阻应变片将电阻应变片按照说明书装配，并用胶水固定在样品的下表面。
4. 进行载荷实验用载荷装置施加不同的偏斜载荷，记录电测模量仪的读数，并记录电压计量器的读数。
5. 数据处理根据仪器说明书，用实验数据计算弯曲应力的数值，并绘制出不同载荷下的弯曲应力-载荷曲线。
五、实验结果利用电测法测量到的悬臂梁的弯曲应力-载荷曲线如下图所示：六、实验讨论和结论通过电测法测量弯曲应力可以得到样品在不同偏斜载荷下的弯曲应力-载荷曲线，通过观察、分析，可以得出以下结论：1. 随着偏斜载荷的增加，样品弯曲应力的数值也逐渐增大，符合弯曲时弯曲截面的一侧受到压应力，而另一侧受到拉应力的规律。

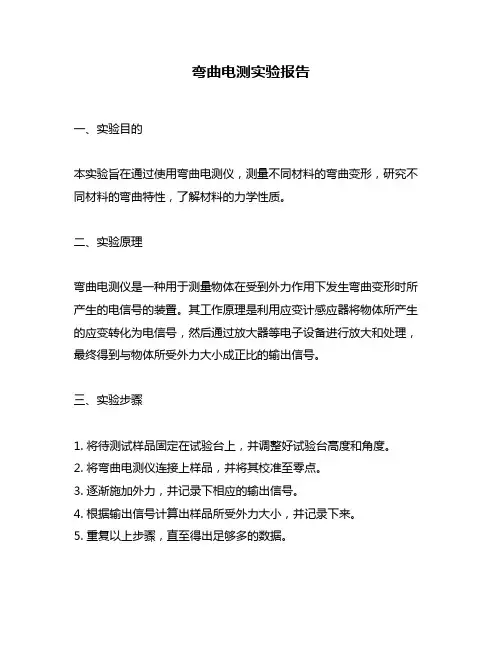

弯曲电测实验报告
弯曲电测实验报告
一、实验目的
本实验旨在通过使用弯曲电测仪，测量不同材料的弯曲变形，研究不同材料的弯曲特性，了解材料的力学性质。
二、实验原理
弯曲电测仪是一种用于测量物体在受到外力作用下发生弯曲变形时所产生的电信号的装置。
其工作原理是利用应变计感应器将物体所产生的应变转化为电信号，然后通过放大器等电子设备进行放大和处理，最终得到与物体所受外力大小成正比的输出信号。
三、实验步骤
1. 将待测试样品固定在试验台上，并调整好试验台高度和角度。
2. 将弯曲电测仪连接上样品，并将其校准至零点。
3. 逐渐施加外力，并记录下相应的输出信号。
4. 根据输出信号计算出样品所受外力大小，并记录下来。
5. 重复以上步骤，直至得出足够多的数据。
四、实验结果分析
通过对不同材料进行测试并记录数据，我们可以得到它们在受到相同外力时所产生的弯曲变形程度。
进一步分析数据，我们可以得到不同材料的弯曲特性，如弹性模量、屈服强度等力学性质。
五、实验注意事项
1. 在进行实验前，需要对试验台和仪器进行校准。
2. 确保样品固定牢固，并且施加外力时应逐渐增加，避免过大的外力瞬间作用在样品上导致损坏。
3. 实验过程中应注意安全，并遵守实验室规定。
六、结论
通过本次实验，我们了解了弯曲电测仪的工作原理和使用方法，并通过测试不同材料的弯曲变形程度得出了它们的力学性质。
同时，我们也认识到了在进行物理实验时所需注意的安全问题。
弯曲电测实验报告分析与总结
弯曲电测实验报告分析与总结实验概述本次实验旨在通过弯曲电测法来测量材料的弯曲性能，并分析实验结果以得出结论。
弯曲电测法是一种常用的材料力学性能测试方法，它通过施加力使材料发生弯曲变形，并测量变形过程中产生的电阻变化来间接评估材料的弯曲性能。
关键词：弯曲电测、材料弯曲性能、电阻变化、实验结果分析第一部分：实验设计与操作步骤在这一部分，我们将详细描述实验设计和操作步骤，以确保实验的准确性和可靠性。
1. 实验设计- 确定实验使用的材料：选择一种具有一定弯曲性能的材料，例如金属或聚合物。
- 准备弯曲电测装置：包括电测仪、弯曲夹具、电极等设备。
- 制定实验计划：包括弯曲试样的尺寸、施加力的范围和间隔等参数。
2. 操作步骤- 准备试样：根据实验计划，制备符合要求尺寸的弯曲试样。
- 安装试样：将试样固定在弯曲夹具上，并确保电极与试样表面紧密接触。
- 施加力：使用适当的力量施加在试样上，使其产生弯曲变形。
- 测量电阻：通过弯曲电测仪测量弯曲试样中电阻的变化，记录下每次施加力后的电阻值。
- 恢复初始状态：释放施加的力，使试样恢复到初始状态。
- 重复实验：重复以上步骤，逐渐增加施加力的大小，直到达到实验计划中的范围。
第二部分：实验结果分析在这一部分，我们将对实验结果进行分析，以获取关于材料弯曲性能的信息。
1. 弯曲试样的电阻变化- 绘制电阻-力曲线：将实验中测得的电阻值与施加力的大小绘制成曲线图。
- 分析曲线特征：观察曲线的趋势和特点，如是否存在线性关系、是否存在临界点等。
- 计算灵敏度指数：通过曲线的斜率计算出材料的弯曲灵敏度。
2. 弯曲性能的评估- 弯曲模量计算：通过施加力和弯曲试样的几何参数，计算材料的弯曲模量。
- 关联其他性能指标：将弯曲模量与其他力学性能指标进行对比，如拉伸模量、硬度等，以评估材料的综合性能。
第三部分：实验总结与观点在这一部分，我们将对实验整体进行总结，并分享我们对材料弯曲性能的观点和理解。
纯弯曲梁的正应力电测实验
纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。
2．初步掌握电测法原理和静态电阻应变仪的使用方法。
二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。
由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。
图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。
当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。
通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。
由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。
实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。
弯曲电测实验结论
弯曲电测实验结论
弯曲电测实验结论
引言
弯曲电测实验是一种常见的材料力学测试方法，它可以用来研究材料在受力下的弯曲性能。
本文将介绍弯曲电测实验的基本原理、实验步骤及其结果分析。
一、弯曲电测实验原理
弯曲电测实验是基于电阻应变效应原理进行的，当材料发生弯曲时，其内部会产生应变，而应变会导致材料内部电阻发生变化。
因此，通过对材料内部电阻的监测，就可以得到材料在受力下的弯曲性能。
二、实验步骤
1. 准备工作：选取合适的试件和传感器，并进行校准。
2. 实验装置搭建：将试件固定在支架上，并将传感器连接到数据采集系统上。
3. 施加载荷：通过调节载荷施加装置，使试件产生一定程度的弯曲。
4. 数据采集：记录传感器输出的信号并进行处理。
5. 数据分析：根据数据分析得出相应结论。
三、结果分析
1. 强度与模量：通过对载荷-位移曲线的分析，可以得到材料的弯曲强度和弯曲模量。
弯曲强度是指材料在受力下发生破坏的最大载荷，而弯曲模量则是指材料在受力下产生应变时所表现出的刚度。
2. 材料性能：通过对载荷-位移曲线的形态进行分析，可以得到材料的韧性、脆性等性能。
3. 材料失效机理：通过对试件破坏部位进行观察和分析，可以得到材料失效的机理。
结论
通过对弯曲电测实验结果进行分析，我们可以得出相应结论。
例如，我们可以了解到材料在受力下的弯曲性能、韧性、脆性等特征，并进一步探究其失效机理。
这些结论对于我们进一步了解材料力学特性具有重要意义。
纯弯曲电测实验报告
纯弯曲电测实验报告篇一：纯弯曲实验报告Page 1 of 10Page 2 of 10Page 3 of 10Page 4 of 10Page 5 of 10篇二：直梁纯弯曲电测实验试验报告邵阳学院实验报告实验项目：直梁纯弯曲电测实验实验日期实验地点成绩学院班级学生姓名同组成员指导老师学生学号一、实验内容和目的：、1、测定直梁纯弯曲时横截面上正应力大小和分布规律；2、验证纯弯曲梁的正应力计算工式；3、掌握电测法原理和电阻应变仪的使用方法。
二、实验设备（规格、型号）三、实验记录及数据处理表1.试件相关数据表2.实验数据记录四、实验结果计算与分析1、画出应变布示意图2、实验计算—根据测得的各点应变值ε1求出应变增量平均值Δε1,代入胡克定律计算各点的实验应力值,因1με=10-6ε,所以各点实验应变力为σi实=Ε×Δεi×10-63、理论值计算载荷增量为ΔP，弯曲增量ΔM=ΔP·a/2,故各点应力的理论值为：σi理=(ΔM·Yi)/Iz 4、实验值与理论值的比较5、绘制实验应力值和理论力值的分布图分别认横坐标表示各测点的应力σi实和σi理，以坐标轴表示各点测距梁中性层位置Yi，选用合适的比例绘出应力分布图。
篇三：纯弯曲实验报告page 1 of 10 page 2 of 10 page 3 of 10 page 4 of 10 page 5 of 10篇二：弯曲实验报告弯曲实验报告材成1105班 29 张香陈一、实验目的测试和了解材料的弯曲角度、机械性能、相对弯曲半径及校正弯曲时的单位压力等因素对弯曲角的影响及规律。
二、实验原理坯料在模具内进行弯曲时，靠近凸模的内层金属和远离凸模的外层金属产生了弹—塑性变。
但板料中性层附近的一定范围内，却处于纯弹性变形阶段。
因此，弯曲变形一结束，弯曲件由模中取出的同时伴随着一定的内外层纤维的弹性恢复。
这一弹性恢复使它的弯曲角与弯曲半径发生了改变。
纯弯曲实验报告
纯弯曲实验报告纯弯曲实验报告引言：纯弯曲是一种力学现象，指的是物体在受到力的作用下，发生弯曲变形而不产生拉伸或压缩。
它在工程设计和材料研究中具有重要的应用价值。
本实验旨在通过纯弯曲实验，探究不同材料在受力下的弯曲特性，并分析其力学行为。
实验设备与方法：本实验使用了一台弯曲试验机，以及不同材料的试样。
首先，将试样放置在弯曲试验机的支承上，然后通过加载装置施加一定的力矩，使试样发生弯曲。
在施加力矩的同时，使用应变计测量试样上的应变变化。
通过调整力矩的大小和测量应变的数值，可以得到不同材料的弯曲应力-应变曲线。
实验结果与分析：在实验过程中，我们选取了几种常见的材料进行测试，包括金属材料、塑料材料和木材。
通过实验数据的收集与分析，我们得到了它们的弯曲应力-应变曲线。
金属材料的弯曲应力-应变曲线呈现出线性的趋势，即在一定的应变范围内，应力与应变成正比。
这是因为金属材料的晶格结构具有较好的可塑性，能够在受力下发生塑性变形而不断延展。
然而，当应变超过一定范围时，金属材料会发生断裂，曲线开始下降。
这是由于材料内部的晶界滑移和位错运动被过大的应变所限制，导致材料的强度下降。
与金属材料相比，塑料材料的弯曲应力-应变曲线呈现出非线性的趋势。
在初始阶段，塑料材料的曲线斜率较大，说明其具有较高的刚性。
然而，随着应变的增加，曲线逐渐趋于平缓，说明塑料材料在受力下表现出较大的变形能力。
这是由于塑料材料的分子结构较为松散，能够在受力下发生更大的形变。
木材的弯曲应力-应变曲线与金属材料和塑料材料有所不同。
木材的曲线呈现出初始阶段的线性增长，然后逐渐趋于平缓。
这是由于木材的纤维结构具有较高的韧性，能够在受力下发生较大的变形。
然而，随着应变的增加，木材的强度逐渐降低，曲线下降。
这是由于木材的纤维结构在受力下会发生断裂，导致木材的强度下降。
结论：通过纯弯曲实验，我们对不同材料在受力下的弯曲特性有了更深入的了解。
金属材料具有较好的可塑性，能够在受力下发生塑性变形；塑料材料具有较大的变形能力，能够在受力下发生更大的形变；木材具有较高的韧性，能够在受力下发生较大的变形。
纯弯曲梁正应力电测实验报告
纯弯曲梁正应力电测实验报告纯弯曲梁正应力电测实验是一种常用的材料力学实验方法，用于测量梁在弯曲过程中的正应力分布情况。
本实验通过加载施加在金属横截面上的外力，测量由于弯曲产生的电势差，从而得到梁在各个截面上的正应力大小。
下面是一份纯弯曲梁正应力电测实验报告的参考内容。
实验目的：1. 理解材料在弯曲过程中的正应力分布特性；2. 掌握纯弯曲梁正应力电测实验的原理和方法；3. 学习使用实验仪器和数据处理软件。
实验仪器：1. 弯曲实验台；2. 弯曲应变计；3. 电压采集仪；4. 电压放大器；5. 计算机。
实验原理：在纯弯曲梁实验中，通过加载施加在梁上的外力，梁发生弯曲变形。
根据材料力学理论，梁在弯曲过程中会产生正应力。
实验中利用弯曲应变计测量梁在各个截面上的应变大小。
弯曲应变计通过压电效应将应变转化为电荷，产生电势差。
通过电压采集仪和电压放大器将电势差放大并记录下来，就可以得到梁在各个截面上的正应力大小。
实验步骤：1. 将要进行实验的梁固定在弯曲实验台上，调整梁的位置和姿态，使其能够正常受力并产生弯曲变形；2. 将弯曲应变计安装在梁的截面上，保证其能够准确测量应变；3. 连接弯曲应变计和电压采集仪，调整采集仪的参数，使其能够正常采集电势差；4. 将电压采集仪与电压放大器连接，调整放大器的增益，保证能够得到合适范围的电压信号；5. 开始加载外力，在加载过程中，实时记录电压采集仪采集到的电势差数据；6. 加载外力达到一定值后停止，记录下此时的电势差数据。
数据处理：1. 将采集到的电势差数据导入计算机；2. 对电势差数据进行处理，根据电压放大器的增益和弯曲应变计的灵敏度，将电势差数据转换为应变数据；3. 根据应变计的位置和梁的材料参数，计算出各个截面上的应变值；4. 利用梁的几何参数和材料参数，计算出各个截面上的正应力大小。
实验结果：根据数据处理的结果，可以得到梁在各个截面上的正应力大小的分布情况。
通过绘制应力-位置曲线，可以直观地观察梁在弯曲过程中正应力的变化趋势，并分析其特点和规律。
梁的纯弯曲实验报告
竭诚为您提供优质文档/双击可除梁的纯弯曲实验报告篇一：纯弯曲实验报告page1of10page2of10page3of10page4of10page5of10篇二：弯曲实验报告弯曲实验报告材成1105班3111605529张香陈一、实验目的测试和了解材料的弯曲角度、机械性能、相对弯曲半径及校正弯曲时的单位压力等因素对弯曲角的影响及规律。
二、实验原理坯料在模具内进行弯曲时，靠近凸模的内层金属和远离凸模的外层金属产生了弹—塑性变。
但板料中性层附近的一定范围内，却处于纯弹性变形阶段。
因此，弯曲变形一结束，弯曲件由模中取出的同时伴随着一定的内外层纤维的弹性恢复。
这一弹性恢复使它的弯曲角与弯曲半径发生了改变。
因此弯曲件的形状的尺寸和弯曲模的形状尺寸存在差异。
二者形状尺寸上的差异用回弹角来表示。
本实验主要研究影响回弹角大小的各因素。
三、实验设备及模具（1）工具：弯曲角为90度的压弯模一套，配有r=0.1、0.4、0.8、2、4五种不同半径的凸模各一个。
刚字头，万能角度尺，半径样板和尺卡。
（2）设备：曲柄压力机（3）试件：08钢板（不同厚度），铝板（不同厚度），尺寸规格为52x14mm，纤维方向不同四、实验步骤1.研究弯曲件材料的机械性能，弯曲角度和相对弯曲半径等回弹角度的影响。
实验时利用90度弯曲角度分别配有五种不同的弯曲半径的弯模，对尺寸规格相同的试件进行弯曲，并和不同的弯曲半径各压制多件。
对不同弯曲半径的试件压成后需要打上字头0.1、0.4、0.8、2、4等，以示区别。
最后，按下表要求测量和计算。
填写好各项内容。
五、数据处理（t/mm）试件尺寸：52x14mm弯曲后的试样如下图所示δθ=f(r凸/t)曲线如下图所示分析讨论：分析相对弯曲半径，弯曲角度及材料机械性能对回弹角的影响。
答：相对弯曲半径越小，弯曲的变形程度越大，塑性变形在总变形中所占比重越大，因此卸载后回弹随相对弯曲半径的减小而减小，因而回弹越小。
纯弯曲实验报告
纯弯曲实验报告引言实验报告题目：“纯弯曲实验报告”，通过此次实验，对于纯弯曲力学行为进行探究，并对实验结果进行分析和总结。
纯弯曲是指横截面上只受到剪力和弯曲力的作用，不受轴力和扭矩的影响。
本次实验旨在研究纯弯曲情况下的构件弯曲变形规律和受力情况，进一步了解材料的力学性质。
实验设备和方法本次实验中，我们使用了一台压力机和一根长而细的杆件作为实验样品。
首先，固定杆件的一端并在另一端悬挂不同质量的物体，施加纯弯曲力。
通过改变悬挂在杆件上的物体质量和杆件长度，观察和测量弯曲变形的情况。
实验结果与分析在实验过程中，我们记录并观察到了以下现象和数据：1. 所有悬挂的物体质量都会引起杆件发生不同程度的弯曲。
随着悬挂物体质量的增加，杆件的弯曲程度也逐渐增加。
这与我们的预期相符。
2. 我们还发现，杆件的长度对其弯曲程度有着明显的影响。
对于相同的物体质量，较长的杆件的弯曲角度较小，而较短的杆件则弯曲程度更大。
这可以通过分析弯曲力矩的计算公式得到解释。
3. 在观察杆件的变形过程中，我们注意到变形并不是均匀的。
杆件的一侧发生了明显的伸张，而另一侧则发生了明显的压缩。
这是因为在纯弯曲状态下，杆件的顶部受到拉力，底部则受到压力。
这也是为什么杆件会发生弯曲的原因。
这些实验结果提供了我们对于纯弯曲的认识和了解，并进一步说明了力学中材料的弯曲性质。
实验结论通过本次实验，我们得出了以下结论：1. 在纯弯曲状态下，杆件上的应力和应变并不是均匀分布的，而是在不同截面上存在差异。
2. 杆件的长度对其弯曲程度有着重要的影响，较长的杆件弯曲程度较小，而较短的杆件则弯曲程度更大。
3. 纯弯曲状态下杆件上产生的应力和变形呈现出不对称的分布，一侧受拉一侧受压。
综上所述，我们的实验结果和分析表明，纯弯曲是一种重要的力学现象，在工程实践中具有广泛的应用。
深入研究纯弯曲的力学行为，有助于我们更好地理解和设计各种结构和材料，提高工程实践的质量和安全性。
