环氧树脂浇注35kV干式变压器局部放电量的查找及排除工作研究

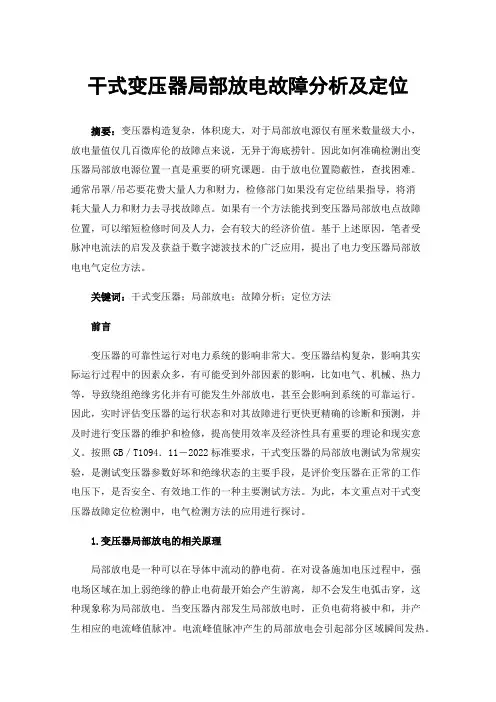

干式变压器局部放电故障分析及定位
干式变压器局部放电故障分析及定位摘要：变压器构造复杂，体积庞大，对于局部放电源仅有厘米数量级大小，放电量值仅几百微库伦的故障点来说，无异于海底捞针。
因此如何准确检测出变压器局部放电源位置一直是重要的研究课题。
由于放电位置隐蔽性，查找困难。
通常吊罩/吊芯要花费大量人力和财力，检修部门如果没有定位结果指导，将消耗大量人力和财力去寻找故障点。
如果有一个方法能找到变压器局部放电点故障位置，可以缩短检修时间及人力，会有较大的经济价值。
基于上述原因，笔者受脉冲电流法的启发及获益于数字滤波技术的广泛应用，提出了电力变压器局部放电电气定位方法。
关键词：干式变压器；局部放电；故障分析；定位方法前言变压器的可靠性运行对电力系统的影响非常大。
变压器结构复杂，影响其实际运行过程中的因素众多，有可能受到外部因素的影响，比如电气、机械、热力等，导致绕组绝缘劣化并有可能发生外部放电，甚至会影响到系统的可靠运行。
因此，实时评估变压器的运行状态和对其故障进行更快更精确的诊断和预测，并及时进行变压器的维护和检修，提高使用效率及经济性具有重要的理论和现实意义。
按照GB／T1094．11－2022标准要求，干式变压器的局部放电测试为常规实验，是测试变压器参数好坏和绝缘状态的主要手段，是评价变压器在正常的工作电压下，是否安全、有效地工作的一种主要测试方法。
为此，本文重点对干式变压器故障定位检测中，电气检测方法的应用进行探讨。
1.变压器局部放电的相关原理局部放电是一种可以在导体中流动的静电荷。
在对设备施加电压过程中，强电场区域在加上弱绝缘的静止电荷最开始会产生游离，却不会发生电弧击穿，这种现象称为局部放电。
当变压器内部发生局部放电时，正负电荷将被中和，并产生相应的电流峰值脉冲。
电流峰值脉冲产生的局部放电会引起部分区域瞬间发热。
局部放电过程完成后，一些瞬间膨胀的区域将收缩到原始形状。
在设备内部，在外加电压的作用下，变压器油泡中存在的气体分子自由移动，正负电荷聚集到两侧不同的极性区域；由于气隙中电场强度的增加，它最终被击穿。
环氧树脂浇注干式变压器局部放电原因分析和控制 王佳
环氧树脂浇注干式变压器局部放电原因分析和控制王佳发表时间：2019-08-14T09:35:28.253Z 来源：《防护工程》2019年10期作者：王佳[导读] 伴随当前我国电力系统发展速度进一步加快，树脂浇注干式变压器获得了广泛的应用。
特变电工股份有限公司新疆变压器厂新疆昌吉 831100摘要：伴随当前我国电力系统发展速度进一步加快，树脂浇注干式变压器获得了广泛的应用。
在我国干式变压器生产发展的过程中，树脂浇注干式变压器的工作效率较高，而且具有很强的抗短路能力，工艺相对简单，受到了变压器用户的广泛认可。
在此过程中，人们越来越重视局部放电影响树脂浇注干式变压器寿命的情况，本文重点分析环氧树脂浇注干式变压器局部放电原因和控制，以供参考。
关键词：环氧树脂；干式变压器；局部放电；机理1环氧树脂浇注干式变压器局部放电机理树脂浇注干式变压器的线圈在进行浇筑绕制的过程中，因为原材料的质量法达到要求，没有有效的进行工艺处理或者设计不合格、无法文明施工等相关因素都会造成线圈出现一定的缺陷。
在运行的过程中，因为线圈内部的一些缺陷造成局部电场分布不均匀，如果某部位的电场超过阈值很有可能造成环氧树脂绝缘中产生局部放电的情况，这种局部放电影响绕组线圈的过程较为缓慢，主要是从局部开始，接着由于放电的重复率逐步增加，可能会破坏整个浇注线圈，因此从树脂浇注干式变压器的角度而言，这是一个非常严重的隐患。
最初放电质点呈树枝形状，会直接攻击导致区某区域的绝缘出现损坏，另外这种损坏随着时间的推移会进一步扩大，最终绝缘层被电击击穿。
放电质点对绝缘层进行撞击的过程中会出现一定的热量，导致化学活性生成物的出现，造成树脂绝缘区域受到电腐蚀的情况进一步增大，直到最终击穿。
电腐蚀出现的原因有以下几种，首先在局部放电位置当中，因为出现强化学作用，产生活性基团会氧化聚合物，其次电子和离子对介质表面进行撞击可能会造成表面开裂、腐蚀或者出现一定的气体，在放电的时候所出现的x光和紫外光辐射，都会导致分子出现裂解的情况。
关于35kV环氧树脂浇注干式变压器局放的控制探讨
关于35kV环氧树脂浇注干式变压器局放的控制探讨摘要：在长期工作电压的作用下，变压器内部绝缘在弱绝缘时容易产生局部放电。
局部放电的存在会对变压器内部的绝缘材料造成很大的损坏，导致局部放电附近的绝缘材料直接受到放电粒子的轰击，造成绝缘损坏，导致局部绝缘材料被腐蚀并最终破裂。
因此本文探讨了关于35kV环氧树脂浇注干式变压器局放的控制分析。
关键词：干式变压器；局部放电；控制引言我国电力变压器技术取得了快速发展和进步，正逐步向高电压等级和小体积方向发展。
同时也应该清楚地看到，干式变压器的绝缘受到越来越大的工作场强的影响，这将导致更高的局部放电风险。
局部放电，伴随着物理和化学过程，如电和热，将严重削弱变压器的绝缘性能，从而不利地影响变压器的正常和安全使用。
一般来说，变压器的绝缘老化主要是由变压器内部的局部放电引起的，长期放电会大大加速绝缘老化问题，甚至会导致绝缘击穿或短路等潜在故障。
因此，控制干式变压器的局部放电极其重要。
1局部放电要素分析干式变压器因其无油、阻燃、节能和安全可靠的特点，越来越多地应用于10kV和35kV电力系统。
影响干式变压器局部放电的因素很多，其中主要有原材料选择、产品结构设计、绕组浇铸工艺等。
鉴于上述因素，长期的设计调整、工艺改进、材料选择和生产实践，提出以下控制措施。
1.1材料的选择与控制1）导体的选择选线时应避免毛刺，铜箔应选用优质圆形铜箔。
一方面，当电压施加到变压器绕组时，电场将集中在导体有毛刺的地方，形成尖端放电。
另一方面，导体的尖端可能刺穿绝缘层并导致局部放电。
夹层绝缘应由符合耐热等级的优质材料制成。
干式变压器的大部分高低压绕组沿轴向分段。
如果导体上有毛刺，在浇注和组装绕组时会形成电场，并在测试过程中施加电压。
在电场范围内，电场强度将集中在有毛刺的地方，从而形成尖端放电。
放电量取决于导体上毛刺的大小和数量。
因此，选择高质量的圆形铜箔作为导体材料。
此外，绕箔机上还安装了特殊的去毛刺装置，以减少毛刺。
高电压环氧树脂浇注电力变压器局放分析与改善
Ｋｅ ｒ ：ｈ ｇ － ｏｔ ｇ ｙ ｗｏ ｄｓ ｉ ｈ ｖ ｌａ ｅ；ｄ ｅ ｅ ｔｉ ｔｕ ｔ ｒ ； ｐ ｒｉｌｄ ｓ ｈ ｒ ｅ ｉ ｌ ｃ ｒｃｓｒ ｃ ｕ ｅ ａ ｔａ ｉｃ ａ ｇ
０引 言
随 着 电力 系 统 向高 电压 大 容 量 方 向发展 ，电
验 等 ，也不 能 完 全 保 证 变压 器 绝 缘 满 足长 期 运 行
确定一个合理 的允许放 电量 。同时 ，希望通过一 种对绝缘有效考核的试验 ，即局部放电试验来等
效 考核 高 电压变压 器 在长期 运行 时 的可靠性 。 本 文 仅 对 高 电压 环 氧 树 脂 浇注 电力 变压 器 的 绝 缘 结 构 中发 生 的 局部 放 电作 出分 析 并 提 出改 善
ＺＨＡＮＧ Ｍｉ ｎ
（ｕ ｔ ｌ ｔｃ ｑ ｉｍ ｎ ｏ，Ｌｄ，Ｆ ｓａ ２ ３０ ｈｎ ） Ｓ ｎｅ Ｅｅ ｒ ｕｐ ｅ ｔ ． ｔ． ｏｈ ｎ ５ ８ ０ ，Ｃ ｉａ ｎ ｃ ｉＥ Ｃ
Ａｂｓｒ ｃ ：Ｔ ｉ ｏ ｅ ｔｅ ｌｎ －ｅｍ ｅｉｂｉｔ ｆｔｅ ｈｇ ｖ ｌａ ｅ ｃ ｓ ｅ ｉ ｐ ｗｅ ｒ ｎｆｒ ｒ ， ｂ ｓ ｄ ｏ ｈ ｔｅ ｒ ｎ ｌｓｓ ｆ ｔａ ｔ ｏ ｍｐｒｖ ｈ ｏ ｇ ｔｒ ｒｌａ ｌ ｙ ｏ ｈ ｉｈ— ｏｔｇ ａｔｒ ｓｎ ｏ ｒｔａ ｓｏｍｅｓ ｉ ａ ｅ ｎ ｔｅ ｈ ｏｙ ａ ａｙ ｉ ｏ ｄｅｅ ｔｉ ａｔａ ｉｃ ａｇ ｓｗｈ ｃ ｆｅ ｔ ｎ —ｅ ｍ ｅｉｂｌ ｙｏ ｅｔａ ｆｒ ｒ ａ ｌ ａ ｈ ａｔ ｌ ｉｃ ａｇ ｅ ｔ ｇａ ｄ ａ ａｙ ｉ ｆｒ ｉｌｃｒｃｐ ｒｉｌｄｓ ｈ ｒｅ ｉｈａｆｃｓｌ ｇ ｔｒ ｒｌ ｉｉ ｆｔ ｒｎｓｏｍｅ ， ｓｗｅｌ ｓｔ ｅｐ ｒｉ ｓｈ ｒｅｔｓｉ ｎ ｎ ｌｓｓ ｏ ｏ ａ ｔ ｈ ａｄ ｎ
关于35kV环氧树脂浇注干式变压器局放的控制探讨
Power Technology︱286︱2017年8期 关于35kV 环氧树脂浇注干式变压器局放的控制探讨苏湛威明珠电气股份有限公司，广东 广州 510000摘要：随着我国电网建设的不断完善以及电网改造的推动，35kV 变压器在配电网络中得到了广泛应用。
35kV 变压器多应用于工业配电以及露天煤矿作业中，该产品每年的需求量也不断升高，因此国内生厂商也推出了不同规格的35kV 变电器，导致变压器产品参差不齐。
虽然大部分产品都具有较好的应用性能，但是在长期使用过程中难免会出现绝缘缺损或老化、接触不良等故障，从而影响了电力系统的正常运行。
根据2010～2015年我国电力系统故障调查发现变压器局部放电的配电故障占总数的70～80%，因此需要采取必要的干预措施。
文章主要针对35kV 环氧树脂浇注干式变压器局放的控制展开分析。
关键词：35kV 变压器；局部放电；控制措施中图分类号：TM41 文献标识码：B 文章编号：1006-8465（2017）08-0286-01变压器是电力传输过程中的重要设备，变压器的绝缘性能直接关系着变压器的运行稳定性。
因此，需要做好变压器局部放电检测与控制工作，避免故障的进一步扩大，在检测到局部放电后需要立即采取有效的控制措施。
1 35kV 环氧树脂浇注干式变压器局部放电检测 1.1 超高频检测技术 超高频检测技术主要是通过超高频传感器对35kV 变压器局部放电产生的超高频电磁波信号进行采集，从而获得35kV 变压器局部放电的相关信息。
从而实现在线检测35kV 变压器的局部放电。
由于35kV 变压器电晕干扰均低于300MHz，因此超高频检测技术能够有效避免设备内部电晕的干扰，具有较高的敏感性和特异性，能够实现局部放电在线检测、放电部位确定以及放电类型鉴别等功能。
超高频检测技术在进行35kV 变压器局部放电检测时多采用时差法，主要是根据电磁波传播速度以及不同传感器接受同一信号时的时间差，从而估算局部放电的具体位置。
变压器局部放电原因及其故障定位的分析与探讨
变压器局部放电原因及其故障定位的分析与探讨发布时间：2021-12-21T03:11:26.469Z 来源：《中国科技人才》2021年第26期作者：李淑心黄军军[导读] 由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。
变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。
国网安徽省电力有限公司检修分公司安徽合肥 230061摘要：由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。
变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。
关键词：变压器；局部放电；故障定位变压器局部放电问题，是变压器质量的核心。
随着人们生产和生活对供电可靠性要求不断加大，电力企业对变压器局部放电问题的要求越来越严。
虽然随着特高压工程建设以来，我国电气装备质量取得了一定成绩，但依然存在一些问题和不足需要改进。
因此，在变电站的日常运行维护时，我们要加大对变压器局部放电问题的研究，积极充分利用各种带电检测技术，及时变压器局部放电故障，最大程度降低变压器的非计划停运和故障跳闸的概率。
1、变压器的局部放电1.1变压器局部放电原因对于变压器的生产制造和安装过程，局部放电的产生是难以避免的，主要原因是变压器内部绝缘结构或绝缘材料中总有一些容易击穿的油膜或气隙绝缘介质，其介电常数低于固体介质，所以在电场作用下，往往承受的场强要高于固体介质，而其击穿强度又比固体介质地，所以，当外加电压上升到一定值，就会导致油或空气的局部击穿而产生局部放电。
环氧树脂浇注干式变压器局部放电原因分析和控制
环氧树脂浇注干式变压器局部放电原因分析和控制摘要：环氧树脂浇注干式变压器作为配电网中的关键设备，近二十几年来，10kV~35kV干式变压器的应用已经日益广泛，干式变压器的安全可靠性对电网系统的可靠运行具有重要的意义。
局部放电的指标试验逐步被客户越来越重视，是影响干式变压器安全可靠运行最重要的因素之一，越来越多的客户在订货时都对局部放电量提出十分高的要求，如何控制好干式变压器的局部放电量，特别是对35kV及以上的产品，成为各厂家共同的难题。
本文中笔者分析了环氧浇注干式变压器局部放电的机理，对产品的危害和控制措施进行了探讨和评估。
关键词：干式变压器；局部放电；原因分析；控制；改进措施引言：文章简单地从局部放电产生的机理进行分析，从干式变压器的结构和绝缘特点入手，探讨了产生局部放电的可能性原因。
通过相应的试验特征及波形，分析了各种不同的放电情形。
阐述如何从产品设计、结构、工艺、生产过程中控制好局部放电量，确保产品的可靠性，为电网提供安全可靠产品，保证电网的安全运行。
1. 局部放电的危害在固体浇注式绝缘中往往更易潜伏工艺性的局部缺陷，这些缺陷是一般的交流耐压试验时无法检测到的，同时现场局部放电试验由于场地等原因几乎不可能进行，导致不利于及时发现和消除隐患，给变压器安全运行带来了隐患。
局部放电量很微弱，靠人的直觉感觉，如眼观耳听是察觉不到的，只有灵敏度很高的局部放电测量仪器才能把它检测到。
单个放电能量很小，对变压器等电气设备的绝缘强度并不会造成严重影响或危害，但长期运行时，局部放电会逐步扩大，并产生不良化合物，使绝缘慢慢损坏，日积月累，最后可导致整个绝缘被击穿，发生突发性故障。
局部放电有多种放电类型，其中一种是发生在绝缘表面的局部放电形式，若能量较大，在绝缘体表面留下放电痕迹时，则影响变压器的寿命。
还有一种是放电强度较高，发生在气穴或尖角电极上，集中在少数几点的局部放电形式为腐蚀性放电，此放电能深入到绝缘纸材料的内部，造成绝缘强度下降，最终导致击穿。
环氧树脂浇铸干式变压器局部放电原因和控制
环氧树脂浇铸干式变压器局部放电原因和控制发表时间：2020-01-16T14:34:08.150Z 来源：《当代电力文化》2019年 18期作者：杨大勇[导读] 在配电网当中，环氧树脂浇铸干式变压器是非常重要的设备摘要：在配电网当中，环氧树脂浇铸干式变压器是非常重要的设备，当前10千伏到35千伏干式变压器应用非常广泛，干式变压器是否安全可靠对电网的稳定运行有着直接影响。
本文重点分析研究环氧树脂浇铸干式变压器局部放电的原因以及相关的控制方法，以供参考。
关键词：环氧树脂；干式变压器；局部放电；毛刺；1 环氧树脂浇铸干式变压器局部放电原因 1.1 局部放电概述局部放电主要指的是电气设备内部绝缘结构出现绝缘薄弱点，在外加电压的条件下，局部场区薄弱点处会出现局部击穿等问题，然而不会随即形成整个绝缘体贯穿性击穿，这种情况就被叫做为局部放电。
1.2 局部放电原因分析因为变压器的金属体和绝缘体往往会出现一定的毛刺、尖角，造成电荷在一定电场强度条件下，会在毛刺、尖角集中，出现局部放电等情况。
对局部放电的原因进行分析，可以发现电压等级越高就越容易出现局部放电等情况，35千伏干式变压器局部放电情况比10千伏干式变压器更难以控制。
与变压器的工艺流程进行结合，具体分析干式变压器出现局部放电的原因有以下几点：首先变压器绝缘结构设计存在缺陷，主要是主绝缘距离选择不合理，这样会导致高压绕组之间、高压绕组对铁轭以及高压绕组对低压绕组出现部分场强过强的区域出现局部放电。
其次为没有合理的进行绝缘材料的设计，导致局部放电量进一步增加，环氧树脂浇铸绝缘干式变压器绕组网在真空下进行浇铸，如果没有合理的进行工艺控制，可能会导致内部出现空穴和气泡，空穴的空气介电系数也往往要比环氧树脂低很多，因此很容易达到击穿先放电，而出现局部放电，绕组在固化、绕制和树脂浇铸方面的相关工艺不到位，可能会造成局部放电。
另外在装配过程中工艺不到位，高低压引线之间出现绝缘距离无法达到要求或者毛刺等现象也有可能会出现场强的变化产生局部放电，如果导电体的电气连接不良或者不可靠，很容易出现放电的问题。
支柱式浇注绝缘电流互感器局部放电试验分析与研究
为调压器 B为试验变压器 CX 为被试品 Ck为耦合电容 Z为高压滤波器 Zm为检测阻抗 M为局放仪图1中国设备工程 2024.02 （上）图2外部一次端放电高压端一次接线块有毛刺也是局放试验不合格的一种常见诱因。
当局部放电起始电压和熄灭电压接近时，例如，35kV互感器放电起始点45kV，熄灭点44kV。
内部缺陷被激发出来后产生局部放电随着施加电压的降低很容易熄掉，起始点和熄灭点很接近。
这种不合格情况放电量并没有明显特点，从几十皮库甚至到上千皮库不等。
图3内部放电内部放电是互感器局放不合格最难解决的问题，浇注体内部气隙、金属导体的尖端未屏蔽导致场强集中、金属粉末、焊料残渣污染、以及偏心等问题都可以导致内部电场集中，局部放电。
内部放电波形特征为图4，一般呈上下两半对称放35kV电流互感器为例，起始放电电压为左右。
当该种波形放电量很大至几千皮库时，可多为内部浇注大气泡或固化异常。
图4改进措施改进产品外部放电接地不可靠放电和外部一次接线端子放电均属于互感器的外部放电。
接地不可靠的局部放电情况，只需要将底板螺丝拆卸后，用酒精清理干净浇注体嵌件丝孔内的残留树脂。
保证底板和浇注体嵌件可靠接触，待自然干燥后安装后试验，局放可从上千皮库下降到几皮库，200研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2024.02 （上）医疗设备的验收是医疗设备全过程技术管理的重要组成部分，是确保医疗设备质量和及时安全投入使用的核心环节。
医用直线加速器是一种高精度的放射治疗设备，广泛应用于肿瘤等疾病的放射治疗。
常规的医疗设备验收仅仅注重设备的性能质量验收,而医用直线加速器必须通过国家认可的卫生部门的总体验收。
为了保证放射治疗的安全和有效性，必须对医用直线加速器进行严格的验收工作，确保设备的精度和稳定性符合治疗要求，从而保证患者的治疗效果和安全。
本文将介绍医用直线加速器的基本验收流程，根据我院Vitalbeam 加速器（美国瓦里安）的验收方法及标准进行总结，重点讨论验收过程中的功能及辐射防护验收、功能验收和性能验收等方面，并分析验收工作的重要性和意义。
干式变压器局部放电的危害和检测方法
企业管理174产 城干式变压器局部放电的危害和检测方法程登璘 摘要：干式变压器在结构上分为固体绝缘包封绕组和不包封绕组两种形式，干式变压器的铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过，干式变压器的绕组多为环氧树脂浇注结构，基于干式变压器的结构特点、设计和制造工艺等原因，设备投入使用后，随着变压器投用时间的延长，在绝缘体内部、或有尖角、毛刺的位置会产生局部放电。
局部放电若出现在主体绝缘表面，若放电能量大，会使放电点的绝缘性能下降，进而影响变压器的正常运行和缩短使用寿命。
通过对干式变压器局部放电的危害、局部放电的原因分析，提出对干式变压器局部放电监测的必要性和监测方法，防止运行中的干式变压器，特别是重要负荷变压器因长时间局部放电导致的重大设备损坏和造成的重大经济损失。
关键词：干式变压器 环氧树脂绝缘老化局部放电1 概述盘南发电厂4×600 MW的汽轮发电机组，每台发电机组配套1台ABB公司生产、容量为6000kVA的干式变压器，电压比为22/0.77kV的三绕组变压器，是全厂容量最大的干式变压器，同时也是发电厂的重要设备之一。
该变压器高压侧绕组采用环氧树脂浇注结构，总损耗小于50kW，效率为99%，绝缘等级为F级，长期运行允许最高温度为120℃（按B级考核），冷却方式为空气自冷，正常运行时最高温度为115℃，4台机组的励磁变相继投入使用时间均超过10年。
随着设备使用时间的延长，由于干式变压器本身的结构特点、制造工艺，绝缘老化等原因，变压器内局部放电引起绝缘性能降低或绝缘结构性改变等隐患成为必然。
因此，通过适当的方法即局部放电试验，预知干式变压器内部的局部放电情况，是掌握作为火电机组重要设备的大容量励磁变压器健康状况的必要手段。
2 局部放电的危害1）局部放电有多种放电类型，若放电能量较小，它的短时存在并不影响到电气设备的绝缘强度。
但若电气设备在运行电压下不断出现局部放电，这些微弱的放电将产生累计效应会使绝缘的介电性能逐渐劣化，并使局部缺陷扩大，最后导致绝缘击穿。
35kV开关柜局部放电故障分析及处理
35kV开关柜局部放电故障分析及处理35kV金属封闭式开关柜在变电站中得到了大量的广泛使用，是目前电力系统中非常重要的电气设备，开关柜在正常运行中，由于柜内电气设备受到环境温湿度、灰尘、过电压等的影响，会发生局部放电的现象，其局部放电的快速准确测试对于保障电网的平安稳定运行、提高供电可靠性具有重要意义。
暂态地电压法与超声波法的检测技术及特点使其适于高压开关柜局部放电的检测，下面将通过对某110kV变电站35kV开关柜局部放电数据异常分析为例，详细介绍这两种方法对设备异常进行诊断及处理。
事件概述2021年05月11日，运行人员在巡视某110kV变电站35kV高压室时，听到轻微间歇地放电异音，通知检修专业后，试验人员赶到现场，使用UltraTEVPlus+测试仪；对110kV该变电站35kV高压室内开关柜进行暂态地电压测试〔TEV〕，同时进行了超声波局部放电测试〔两种检测方法的数据如下表〕。
由此可见：35kVⅡ母PT开关柜的数据明显与其他开关柜的检测数据有区别，测试数据以驼峰形分布。
35kVⅡ母PT开关柜前上部〔母线仓部位〕超声波值到达28dB，暂态地电压相对值最大为44dB，根据国网公司带电测试技术标准标准〔Q/GDW11060-2021?交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导那么?及?变电设备带电检测工作指导意见?运检一【2021】108号文件，超声波数值≤8dB时为正常，>8dB且≤15dB为异常，超声波数值>15dB为缺陷；暂态地电压相对值≤20dB为正常，>20dB为异常，在30dB为严重，因此判断此开关柜存在局部放电缺陷。
原因分析经过与超声涉及暂态地电压局部放电检测数据的比照验证，发现两种方法判断的放电位置根本吻合，都存在于35kVⅡ母PT开关柜前部，通过平分面法对该缺陷进行定位，结合缺陷部位局部放电特征的分析，定位结果显示该缺陷可能位于35kVⅡ母PT开关柜上部母线仓母线排A相支柱绝缘子附近，由于开关柜内视线受阻，未能确认具体放电部位，为此，对存在缺陷的开关柜运行环境及周边环境进行了进一步观察分析，发现以下特点：1、因北方春季气候特点，110kV该变电站位于山顶上，与同类变电站相比海拔较高，昼夜温差大，开关室电缆沟内也有潮气上升，开关柜内潮气不易散去，且5月10日发生大范围降雨，造成柜内绝缘介质受潮，致使绝缘介质绝缘性能下降。
环氧树脂浇注35kV干式变压器局部放电量的查找及排除
环氧树脂浇注35kV干式变压器局部放电量的查找及排除摘要：变压器是电力传输中非常重要的设备，变压器性能会对其运行稳定性产生直接影响，因此要定期检测和控制变压器性能，预防故障发生或防止故障范围扩大。
变压器经常会出现局部放电情况，在查找出这一情况后，应进行有效分析，并采取合理策略排除这一故障。
变压器局部可产生高速离子，会直接破坏绝缘体表面，并产生臭氧和氮氧化物，氮氧化物结合潮气会产生硝酸，会严重腐蚀绝缘材料；而臭氧会裂解决原材料，并且干式变压器无法恢复其绝缘性能。
本文主要围绕环氧树脂浇注35kV干式变压器进行分析，首先分析其局部放电产生原因，并提出排除策略。
关键词：环氧树脂；35kV干式变压器；局部放电我国电网随着社会进步而不断改造，电网建设也越来越完善。
35kv变压器在配电网中应用较为广泛，在工业配电以及露天煤矿作业中，这一变压器也有着广泛应用范围。
因为这一变压器应用范围不断扩大，使得其需求量快速增长，一些商家抓住这一机会，生产出规格不同的变压器，进而难以保障市场上流通的变压器质量好坏。
一些变压器在长期使用后会有绝缘损坏、接触不良和老化等问题出现，尽管一些产品性能良好，但也会对电力系统运行产生影响。
通过相关资料可知，在我国配电故障中变压器局部放电这一因素占据整体影响因素的75%左右，针对这一情况，应采取有效的查找、分析和排除故障。
一、局部放电产生因素变压器绝缘介质会受到电场绝缘介质的影响，绝缘结构、电极间会有一部分区域放电，这一情况被叫做局部放电。
这一放电情况可能发生在导体附近，也可能不在导体附近发生。
环氧树脂浇注干式变压器中，线圈浇筑固体引线对接和绝缘空穴等部件极易出现局部放电故障，有许多因素会导致局部放电情况出现。
(1)绝缘结构之中也有许多不足存在着，空穴是比较常见的绝缘不足，通常空穴中充满各种气体[1]。
对于干式变压器而言，其发生局部放电的主要原因不是外部引地线绝缘，而是在真空浇注和固化时，变压器没有良好的线圈处理，造成环氧树脂绝缘存在空穴。
浅谈35kV干式变压器局放及控制措施
浅谈35kV干式变压器局放及控制措施摘要：随着城市用电负荷不断增加，35kV级以上变电所越来越深入城市中心区、居民小区、大中型厂矿等负荷中心。
变压器容量及电压等级的提高会直接影响变压器的局部放电量，为了保证电力系统供电的可靠性，延长变压器的使用寿命，就必须对变压器的局部放电进行有效的控制。
本文主要介绍了35kV环氧树脂浇注干式电力变压器局放产生原因,提出了在生产加工过程中应注意的事项，尤其是在加工制造过程中，材质、结构、浇注过程、加工工艺以及试验条件对变压器局放的影响以及采取的相应控制措施。
关键词：35kV干式变压器；局放；控制措施1 引言变压器在长期运行过程中,其内部绝缘的某些薄弱部位在高场强作用下发生了局部放电, 虽然短时放电量较小，但如果局部放电长时间存在，那么其附近绝缘材料的性能就会下降，最终甚至会造成产品绝缘体系的击穿。
测量某一变压器在规定电压下的局部放电量，以及测定变压器局部放电的其实电压和熄灭电压对评估干式变压器产品的设计结构和制造质量十分重要。
在浇注式干式变压器产品中，由于绝缘材料为固体结构，局部放电量的大小对产品的运行寿命会产生非常直接的影响，因此控制干式变压器的产品局部放电量在较小水平是生产企业和用户普遍共识。
按IEC60076-11：2016规定，干式变压器允许局部放电水平的最大值为10pC。
2.局部放电的危害局部放电有多种放电类型。
其中一种是发生在绝缘表面的局部放电形式。
若能量较大，在绝缘体表面留下放电痕迹时，则影响试验变压器的寿命。
还有一种是放电强度较高，发生在气穴或尖角电极上，集中在少数几点的局部放电形式为腐蚀性放电。
此放电能深入到绝缘纸板的层间和深处，最终导致击穿。
局部放电是引起绝缘老化并导致击穿的主要原因。
短时间的放电不会造成整个通道的介质受损，而且放电的电解作用使绝缘加速氧化，并腐蚀绝缘，从而降低了试验变压器的寿命。
其损坏程度，取决于放电性能和放电作用下绝缘的破坏机理。
环氧树脂浇注35kV干式变压器局部放电量的查找及排除
由图 4 可知 ,当纵绝缘承受与局放试验相同
© 1995-2005 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
2005 年第 4 期
供 用 电
33
的电压时 ,其主绝缘上承受的电压却相对较低。 在感应状态下其试验结果为 A 相 8 p C ,B 、C 相均 为 6 p C ,表明三相线圈纵绝缘间无放电现象 。
3 故障的排除
按照以上思路 ,试着对该垫块进行了改造 ,见 图 6 所示 。在原垫块的基础上 ,嵌入了金属屏蔽 帽 7 。此时 ,金属屏蔽帽 7 通过金属垫片 4 和接 地的金属压钉 5 相连 ,从而屏蔽掉加在垫块和压 钉间空气隙上的场强 ,使所有场强都加在绝缘性 能更好的环氧树脂上 。试验表明 ,该方法效果显 著 ,局放小于 5 p C。改造后的局部放电波形图见 图 7～图 9 。
44. 55 180 60
74
75
65
83
60
UQ
41. 6 42. 2 42. 0 41. 8 40. 5 40. 8
UX
37. 0 37. 5 37. 5 37. 4 36. 6 36. 4
注 :表中 U Q 为局部放电起始电压 ;U X 为局部放电熄灭电压 。
测量得数值不仅大于 JB/ T 5600921998 标准 规定 (该标准规定 : 对 35 kV 电压等级的包封变 压器 :合格品不大于 50 p C ;一等品不大于 20 p C ; 优等品不大于 10 p C) ,更远大于我厂的内控标准 (不大于 10 p C) 。因此 ,对此局部放电故障进行 了如下的查找和分析 。
变压器局部放电测量现场试验的问题分析与处理
变压器局部放电测量现场试验的问题分析与处理摘要：在电网日常运行中，变压器在运行过程中的安全性关乎电网运行的安全，因此要尽量保证变压器运行平稳。
局部放电测量是变压器投运前的关键环节，然而其准确测量需依靠现场试验时的复杂情况分析与处理能力。
本文就变压器局部放电测量现场试验的相关问题进行了分析，并提出了处理措施。
关键词：变压器；局部放电测量；现场试验；问题；处理在电网日常运行中，变压器起着向千家万户输送电能和转换电压的重要作用，其在运行过程中的安全性关乎电网运行的安全。
变压器作为电力运行中的重要组成部分，需要一直处于运行状态，所以其在制造过程中，对设计方案的要求、工艺的控制、材料性能的选择、安装的技术都需要有严格的控制标准和较高的要求。
因此，为了保证变压器运行的安全，可用局部放电试验来检验变压器各方面的运行指标。
目前，检验变压器主要是采用现场局部放电试验的方法来对其各项技术指标进行综合检测，从而能够保证变电器在运行过程中的安全性和高效性。
根据相关的数据研究显示，局部放电试验是检验变压器质量是否过关的重要方式，同时在现场检定中也能得到很好的效果。
1变压器局部放电产生的因素变压器局部放电指的是在变压器的正负两端存在着没有被贯穿的两端的放电现象。
产生这种现象的原因是由于变压器在制造过程中，内部的绝缘材料存在一定的缺陷或者绝缘体本身的选择使用上就有其自身的弱点，这些缺点或者弱点在电压的作用下就会发生重复击穿现象。
通常情况下这种现象所释放的电能很弱，存在时间非常的短，因此在短时间内不会对变压器的使用造成一定的影响。
局部放电出现因素可能是由于绝缘体中有空隙或者绝缘介质中存在着一些不被发现的小气泡再或者就是在不同的绝缘层之间等部位存在有一定的缺陷造成的。
1.1绝缘内部气隙变压器的内部构造十分的复杂，所使用的绝缘材料有的是油状的液体、有的是固体材料，更有的变压器会使用有机高分子材料作为绝缘层。
上述材料在运用到变压器制造过程中，会在绝缘层绝缘材料的安装上难免有一些气泡或者缝隙存在，而这些因素就成为变压器局部放电的原因。
浅谈干式变压器局部放电试验故障分析及处理方案
浅谈干式变压器局部放电试验故障分析及处理方案摘要：随着社会经济的发展，各种用电设备越来越多。
各行各业对电力的需求越来越大，优质的电能质量是保证社会安全稳定发展的基石。
电力变压器作为电网中重要的电力设备之一，在电网中起到变换电压的作用。
变压器的质量优劣直接影响电网的电能质量。
因此在生产制造环节严格把控变压器的质量，保证变压器安全稳定运行至关重要。
但是在生产过程中经常遇到变压器存在局放放电超标的问题。
众所周知，局部放电是指发生在电极之间但并未贯穿电极的放电，它是由于设备绝缘内部存在薄弱点或生产过程中造成的缺陷，在高电场强度作用下发生重复击穿和熄灭的现象。
它表现为绝缘内气体的击穿，小范围内固体或液体介质的局部击穿或金属表面的边缘及尖角部位场强集中引起的局部击穿放电。
关键词：变压器；试验；分析；处理方法引言下面以我公司生产过程中遇到的实例进行讲述，近期我公司发现9台变压器局部放电超标，并且此次放电类型与前期公司干变放电的类型不同。
整体放电量维持在40pc-100pc左右，为查找原因及缩小查找范围。
同时，排除是否高压线圈外部的原因导致的放电。
我们采取了以下试验方法：1.判断局部放电是来自主绝缘还是纵绝缘。
试验变压器8台其具体试验数值见附页，根据试验数据分析其存在共同的现象如下：1.进行变压器整体试验加压时，高、低压线圈之间电压达到10-13kV时没有放电产生。
电压达到17-20kV左右时出现此类型的放电，且瞬间出现放电时的放电量为300pc左右，电压达到30kV左右放电达到3000pc。
随电压的升高放电量放电增大缓慢增加。
当电压降至13kV时（正常局放检测电压）放电消失,此电压与变压器感应法做局放试验时检测局放电压相比较，该电压高于变压器的局放检测电压，此放电不是局放产生的原因，因此判定局部放电来自纵绝缘。
1.线圈使用感应法做局放试验时，低压电压达到360V-400V时出现放电（约合高压9 kV -10kV）时，放电量为40pc-80pc.随施加电压的升高放电量变化不明显，最大不超过150pc-200pc，且波形幅值不对称。
环氧浇注干式变压器局部放电量超标诊断方法
环氧浇注干式变压器局部放电量超标诊断方法发布时间：2022-09-01T02:05:25.380Z 来源：《中国科技信息》2022年第4月8期作者：丁孝龙[导读] 局部放电量是对变压器制造企业设计和制造工艺的综合能力考核，尤其是环氧浇注干式变压器因其绝缘具有不可恢复性，因此干式变压器的局部放电量更加受广大生产企业和用户的重视，局部放电测量作为干式变压器出厂例行试验，丁孝龙32062119770302****摘要：局部放电量是对变压器制造企业设计和制造工艺的综合能力考核，尤其是环氧浇注干式变压器因其绝缘具有不可恢复性，因此干式变压器的局部放电量更加受广大生产企业和用户的重视，局部放电测量作为干式变压器出厂例行试验，如果产品设计、结构、工艺、生产过程没有有效管控，局部放电量会达到几十pC甚至几百pC的情况，而许多企业限于局部放电定位诊断设备的原因，很难判断局部放电的具体位置，给局部放电排除工作带来一定的难度，文章通过改变变压器试验接线方式来诊断局部放电位置，给广大试验人员在测量工作中提供参考。
关键词：环氧浇注、干式变压器，局部放电，接线方式1．引发局部放电的原因干式变压器主绝缘局部放电主要原因是线圈端部、相间位置电场集中发生放电；纵绝缘主要是线圈内部电场不均匀和畸变的部位引发局部放电；除线圈设计结构、绝缘距离上考虑不周密，最主电要因素是制造工艺、作业不精细造成的，主要因素有：（1）尖角、毛刺，造成电场畸变，放电起始电压降低发生放电；（2）金属异物和粉尘，引起电场集中发生放电；（3）绝缘中的水分和气泡，因水、气介电常数低场强增高发生放电；（4）匝间、层间、段间绝缘距离不足，电场集中放电起始电压降低发生放电；（5）绝缘外表面设计场强过高，达到空气起始放电电压发生放电。
诊断局部放电位置，先要了解变压器不同位置的绝缘类型与局部放电原因，具体内容见下表1所示。
2．局部放电试验举例变压器SC11-200/35/0.4，联接组标号Dyn11，短路阻抗6%，变压器局部放电量要求值<5pC，变压器局部放电实测A相45pC，B相9pC，C相16pC；试验接线图见下图1（干式变压器局部放电试验接线图示）。
树脂绝缘干式电力变压器的局部放电及测量
树脂绝缘干式电力变压器的局部放电及测量摘要：分析树脂绝缘干式电力变爪器局部放电的产生原理和局部放电测量。
关键词：树脂绝缘干式电力变压器；局部放电；产生引言树脂绝缘干式电力变压器是配电系统中的重要设备。
树脂绝缘干式电力变压器的安装质量保证了供配电系统的稳定性，提高了供配电系统的可靠性，保证了供配电系统的连续性，提高了供电和配电系统的可靠性。
分配系统质量具有重要意义和作用。
树脂绝缘干式电力变压器具有价格，安装和性能的优点。
它们是电力网络中常见的变压器类型。
要加强树脂绝缘干式电力变压器安装的技术控制，确保使用树脂绝缘干式电力变压器配电。
系统达到节能环保目标，完成稳定可靠的电力转换。
电力工作者应加强对树脂绝缘干式电力变压器的使用条件，运输，安装和检验的技术讨论，通过对树脂绝缘干式电力变压器的设计，施工和检验的技术控制，型电力变压器。
电力变压器的安装质量将提高树脂绝缘干式电力变压器在施工和运行水平的性能和可靠性，更好地实现配电系统的功能，完成电力行业的主要目标在稳定性，节能和环保方面。
一、局部放电的产生在干式电力变压器的制造过程中，由于原材料和制造技术缺陷的缺陷，在绝缘结构中存在一些会产生局部放电的发生场所。
一般认为树脂绝缘变压器绕组的绝缘和层间绝缘可能含有空隙（气泡），即局部放电更可能发生。
这主要是由于：（1）空隙是充气体的空间，其介电常数低于周围物体的介电常数，环氧树脂的介电常数为 3.3，空气为1，因此其电场高；（2）气体的初始排放场强低于固体。
当周体绝缘件中，出现小的空穴（空隙）后，如图1（a）所示，为了便于分析其发生局部放电的进程，用图1（b）所示的等值电路来表示。
图1中Cg相当于空穴的电容（并联有火花间隙g，其放电电压取为Vg）。
Cd、Ce分别为与Cg相串联及并联的固体绝缘的等值电容。
一般情况下Ce>Cg；在有空穴时，Cg>Cd.图1 局部放电原理当电极间加上交流电压V时，根据电容分乐的原理，加在Cg上的电压应为a （V），其中a为分压比，即a=Cd（Cg+Cd），其波形如图2中的虚线所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂浇注35kV干式变压器局部放电量的查找及排除工
作研究
摘要：变压器局部放电会形成高速离子，并直接破坏绝缘材料表面。
此外，局
部放电也会产生大量抽样与氮的氮化物，导致绝缘材料出现裂解的情况，并腐蚀
绝缘材料。
特别是干式变压器，其绝缘是不可恢复的，所以局部放电量也始终受
厂家与用户关注。
基于此，文章将35kV干式变压器局部放电量作为重点研究内容，阐述了环氧树脂浇注35kV干式变压器局部放电量的查找与排除内容，希望
有所帮助。
关键词：环氧树脂浇注；35kV干式变压器；局部放电量；查找；排除
一、环氧树脂浇注35kV干式变压器局部放电试验
根据图一内容可以了解到，在纵绝缘所承受和局部放电试验同等电压的情况下，主绝缘
所承受电压并不高。
而且在感应状态下，试验的结果则是：A相为8pC，而B、C相都是6pC。
由此可以证明，三相线圈纵绝缘之间并不存在放电的情况。
对主绝缘进行检查[3]。
由于相间绝缘隔板与高低压绕组间绝缘筒也很容易出现局部放电
的情况。
所以，事先将其拆除并进行单独检查，发现其表面光滑，而且没有气孔、灰尘或者
是毛刺等问题。
随后，针对无相间隔板以及绝缘筒变压器实施了局部放电的试验。
在试验的
过程中，首先实现B相接地，测量A相并发现，在电压上升到41.4kV的情况下，测试仪器所显示的是局部放电信号，而在上升到42.5kV的时候，A相的局部放电数值已经达到了25pC。
要想对变压器进行保护，就不能够继续增加电压。
而在电压下降到36.8kV的情况下，局部放
电随之消灭。
在此基础上，测量了C相并发现，在电压上升到42.4kV的情况下，测试仪器所
显示的是局部放电信号，而在上升到43kV的时候，C相的局部放电数值已经达到了25pC。
而在电压下降到37.2kV的情况下，局部放电随之消灭。
之后，分别测量了A接地与C接地，而测量的结果不存在明显的差异。
这样一来，即可排除由于相间隔板亦或是高低压间绝缘筒
质量因素所引发的局部放电情况[4]。
分析并研究变压器垫块。
35kV干式变压器绝缘垫块是环氧树脂浇筑形成，所以在原料的
配方以及浇筑工艺方面都和变压器的绕组保持一致。
这种类型的垫块特点就是具有较强的机
械强度，而且绝缘性能理想，局部放电起始电压相对较高。
通过深入分析发现，需要高度重
视绝缘垫块和夹件之间的连接情况。
根据实际了解发现，添加于绝缘垫块和金属压钉之间气
隙场强相对较大，且此位置的金属压钉六角螺栓头出现了畸变的情况。
这样一来，即可判断
出此位置气隙所承受场强已经超出了起始状态下的局部放电场强允许范围。
三、环氧树脂浇注35kV干式变压器局部放电量故障的排除
根据以上分析思路，采取了相应的措施改造垫块。
在实际操作方面，将原有垫块作为改
造基础，将金属屏蔽帽加入其中。
这样一来，金属屏蔽帽就能够在金属垫片与接地金属压钉
的作用下相互连接，对于添加在垫块与压钉之间的空气隙场强加以屏蔽，使得全部场强都能
够在理想绝缘性能的环氧树脂中添加。
根据以上试验可以发现，这种方式的效果十分理想，
能够保证局部放电量不超过5pC。
而经过改造以后的局部放电波形也明显改善[5]。
四、环氧树脂浇注35kV干式变压器局部放电量故障查找排除总结
一方面，环氧树脂浇注35kV干式变压器的结构具有特殊性，所以很容易使其端部电场出
现不对称的问题与不均匀性，尤其是35kV等电压等级偏高的变压器，在实际处理的过程中，必须要不同于10kV变压器的处理方式。
另一方面，要想有效地减少局部放电量，就需要严格把握绕组以及结构件质量。
与此同时，需要具备有效的绝缘结构，只有这样，才能够有效地规避电场畸变的情况。
而在上文中，变压器的局部放电虽然不会对产品质量带来直接的影响，但是却很容易导致试验工作人员的
错误判断。
结束语：
综上所述，由于环氧树脂浇注35kV干式变压器的局部放电会对实际绝缘的质量与效率带
来影响，所以必须在实践过程中，高度重视局部放电量查找与排除工作的重要作用。
在文章中，针对型号为的变压器进行了局部放电的试验，并根据故障的查找情况，找出并分析了故
障原因，提出了有效的排除措施，使得型号为的35kV干式变压器恢复了正常运行状态。
由
此可见，对于环氧树脂浇注35kV干式变压器局部放电量的查找与排除具有一定的现实意义，值得推广应用。
参考文献：
[1]刘利艳.35 kV干式接地变压器的技术和结构特点[J].科技创新导报,2016(6):46-46,48.
[2]路文娟,王贇.35 kV非晶合金干式配电变压器的应用[J].城市轨道交通研究,2015(4):130-132.
[3]王丽.浅析Z型干式接地变压器在35kV变电所的应用及试验方法[J].科技视
界,2015(22):269-269,317.
[4]天津天能变压器有限公司.一种35kV大型干式有载调压电力变压器高压线圈结构:中
国,CN201620299520.1[P].2016-09-07.
[5]国家电网公司, 福州天宇电气股份有限公司.适用于35kV以上干式变压器的含气道结构
高压线圈:中国,CN201610218158.5[P]. 2016-06-29.。
