同步带传动的设计计算及应用
同步带的设计计算
同步带的设计计算同步带是一种用于传动动力的重要机械元件，广泛应用于机械设备、汽车、航空航天等领域。
其设计计算包括带长、带速、传动比、带宽、转动惯量等方面，下面详细介绍同步带的设计计算。
首先是带长的设计计算。
带长是指同步带在传动过程中所需的长度。
计算带长的步骤如下：1.确定传动轴之间的距离，即轴距。
2.计算滚动圆弧长度，即传动轮的齿数乘以齿距。
3.计算两个滚动圆弧之间的带长，即传动轴之间的距离减去两个滚动圆弧的长度。
4.根据实际使用情况，考虑带的松紧度及连接方式，计算出最终的带长。
接下来是带速的设计计算。
带速是指同步带传动时带子与齿轮之间的线速度。
计算带速的步骤如下：1.确定传动轴之间的距离，即轴距。
2.根据传动比和齿轮参数，计算出齿轮的转速。
3.确定齿轮的直径，根据直径和转速计算出齿轮的线速度。
4.通过判断带速是否符合使用要求，确定同步带的规格和材质。
然后是传动比的设计计算。
传动比是指驱动轮与被驱动轮之间的转速比。
计算传动比的步骤如下：1.确定驱动轮和被驱动轮的参数，包括齿数、模数等。
2.根据齿轮参数，计算出驱动轮和被驱动轮的转速比。
3.通过判断传动比是否满足设计要求，确定同步带的规格和材质。
此外，还需要考虑带宽的设计计算。
带宽是指同步带的宽度，也称为带槽数。
带宽的计算根据传动功率、转速和带的材料强度等参数来进行。
一般来说，带宽的设计应该根据传动功率和转速来选择合适的带宽，同时要考虑带的强度和材料特性。
最后是转动惯量的设计计算。
转动惯量是指同步带在传动过程中所具有的惯性。
转动惯量的计算一般根据同步带和传动轮的几何参数，通过积分计算的方法进行。
转动惯量的设计计算主要是为了优化传动系统的动态特性和传动精度，减少振动和噪音。
综上所述，同步带的设计计算涉及带长、带速、传动比、带宽和转动惯量等方面。
在进行设计计算时，需要考虑传动要求、传动功率、轴距、齿轮参数、带材料强度等因素，以便选择合适的同步带规格和材质，并确保传动系统的可靠性和效率。
同步带传动设计计算
同步带传动设计计算同步带传动是一种常见的机械传动方式，广泛应用于各个领域中。
在设计同步带传动时，需要进行一系列的计算，以确保传动系统的正常运行。
本文将从设计步骤、计算方法和注意事项三个方面介绍同步带传动设计计算。
一、设计步骤同步带传动的设计可以分为以下几个步骤：1. 确定传动比：根据所需的输出转速和输入转速，计算传动比。
传动比是输出转速与输入转速的比值，决定了同步带传动的放大或缩小效果。
2. 确定带轮尺寸：根据带速和传动比，计算出从动带轮和主动带轮的直径大小。
带轮的尺寸直接影响到传动系统的速比和扭矩传递能力。
3. 确定带长：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长决定了同步带的材料消耗和传动系统的紧致程度。
4. 确定带宽：根据传动扭矩和带长，计算出同步带的带宽。
带宽的选择应考虑传动扭矩和带长，以保证同步带的传力能力和使用寿命。
5. 确定带形：根据传动方式和带轮的形状，选择合适的同步带形式，如圆形同步带、V型同步带等。
二、计算方法在同步带传动的设计计算中，常用的计算方法有以下几种：1. 转速计算：根据传动比和输入转速，计算出输出转速。
转速计算可以使用以下公式：输出转速 = 输入转速 / 传动比。
2. 带速计算：根据带轮直径和输出转速，计算出同步带的带速。
带速计算可以使用以下公式：带速= π × 带轮直径× 输出转速。
3. 带长计算：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长计算可以使用以下公式：带长= 2 × 中心距离 + （从动带轮直径 - 主动带轮直径）/ 2。
4. 带宽计算：根据传动扭矩和带长，计算出同步带的带宽。
带宽计算可以使用以下公式：带宽= 传动扭矩/ （带长× 材料的最大张力）。
5. 张力计算：根据带宽和带速，计算出同步带的张力。
张力计算可以使用以下公式：张力 = 带宽× 材料的最大张力 / 带速。
三、注意事项在进行同步带传动设计计算时，需要注意以下几点：1. 同步带的选择应根据传动形式、传动比、传动扭矩等因素进行合理选择，以确保传动系统的正常工作。
同步带的设计及典型计算
同步带的设计及典型计算同步带是一种通过齿轮或链条来传递转动力的传动机构，广泛用于各种机械设备和工业生产线中。
它可以实现高效的传动和同步，确保机械设备的准确运行。
下面将介绍同步带的设计方案和一些典型的计算方法。
同步带的设计方案包括带型选择、齿数确定、带轮设计和带轮间距等。
带型的选择主要根据传动系统的功率、传动比和工作环境来确定。
通常可以选择V型带、圆形同步带、V形同步带等。
齿数的确定需要根据输入轴和输出轴的转速、传动比和带速比来计算。
带轮的设计涉及齿高、齿宽、孔径等参数的确定，这些参数会影响到带的传动效率和使用寿命。
带轮间距的确定主要考虑带的张紧力和传动精度的要求。
在同步带的计算中，常见的包括传动比计算、带速比计算、转矩传递计算和带长计算等。
传动比计算是指根据输入轴和输出轴的转速来确定带轮的齿数，以实现所需的传动比。
传动比的计算公式如下：传动比=输出轴转速/输入轴转速带速比计算是指根据输入轴和输出轴的齿数来确定带的周速比，以实现所需的带速比。
带速比的计算公式如下：带速比=齿数N2/齿数N1转矩传递计算是在已知输入轴的转矩和传动比的情况下，计算输出轴的转矩。
转矩传递的计算公式如下：输出转矩=输入转矩*传动比带长计算是根据带的齿数和齿距来计算带的长度。
带长的计算公式如下：带长=(齿数N1+齿数N1)*齿距在实际的设计中，可以根据具体的应用要求，选择合适的材料、结构和尺寸来设计同步带。
此外，还需考虑带的张紧力、速度、工作温度和环境等因素，以确保同步带的可靠性和正常运行。
举例来说，假设需要设计一个传动比为3:1，输入轴转速为1000 rpm的同步带传动系统，已知输出轴的转速为3000 rpm，带的齿数为100，齿距为2 mm。
首先可以计算出带轮的齿数，根据传动比可以得到输出轴的齿数为300，然后可以计算带速比为3，带速比的计算结果表示输出轴的速度是输入轴速度的3倍。
接下来可以计算转矩的传递情况，假设输入轴的转矩为100Nm，根据传动比可以得到输出轴的转矩为300Nm。
同步带的设计及典型计算
同步带设计一、同步带概述1.1.1同步带介绍同步带是综合了带传动、链条传动和齿轮传动的优点而发展起来的新塑传动带。
它由带齿形的一工作面与齿形带轮的齿槽啮合进行传动，其强力层是由拉伸强度高、伸长小的纤维材料或金属材料组成，以使同步带在传动过程中节线长度基本保持不变，带与带轮之间在传动过程中投有滑动，从而保证主、从动轮间呈无滑差的间步传动。
同步带传动（见图4-1）时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
图4-1 同步带传统同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。
它综合了带传动、链传动和齿轮传动各自的优点。
转动时，通过带齿与轮的齿槽相啮合来传递动力。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。
允许线速度可达50M/S，传递功率从几瓦到百千瓦。
传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带的使用，改变了带传动单纯为摩擦传动的概念，扩展了带传动的范围，从而成为带传动中具有相对独立性的研究对象，给带传动的发展开辟了新的途径。
1.1.2同步带的特点(1)、传动准确，工作时无滑动，具有恒定的传动比；(2)、传动平稳，具有缓冲、减振能力，噪声低；(3)、传动效率高，可达0.98，节能效果明显；(4)、维护保养方便，不需润滑，维护费用低；(5)、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；(6)、可用于长距离传动，中心距可达10m以上。
同步带设计计算
1、
确定设计时的必
要条件
1.1机械种类
1.2传递动力
1.3负载变动情况1.4日工作时间
1.5小带轮的转速1.6旋转比
1.7暂定轴间距
1.8带轮直径上限1.9其他使用条件
2.1、计
算设计动
力
MXL/XL/H
/H/S*M/M
设计动力
Pd=传动
动力Pt*M
M为过负
载系数
过负载系
数
Ks=Ko+Kr
+KiKo

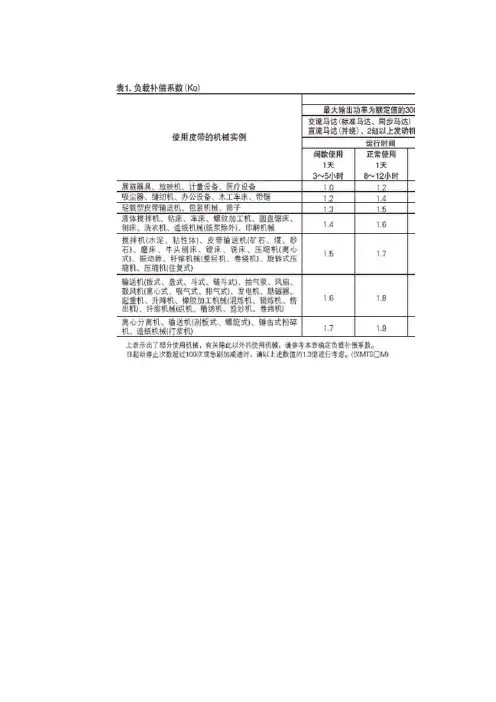

Ko：负载
补偿系数
Kr：旋转
比补偿系
数
Ki：惰轮
补偿系数
2.2、计
算设计动
力 P*M系
过负载系
数
Ks=Ko+Ki
+Kr+Kh
Kh:运转
时间的补
偿系数
3、查表
选型
4、大小
带轮的齿
数、节线
长、轴间
旋转比
确定同步带选型的步骤
传动比i小带轮齿数大带轮齿数
1.6666671220 Lp'C'大带轮直径Dp
20013020
C Lp Dp
84.7856422020
的步骤
3.15
1.5
1.5
0.1
4.1
1
小带轮直径dp
12
dp b
12339.52。
同步带选型计算方法公式及步骤
【步骤1】确定设计时的必要条件1、机械种类2、传动动力3、负载变动程度4、小带轮的转数4、旋转比(大带轮齿数/小带轮齿数)5、暂定轴间距6、带轮直径极限7、其他使用条件【步骤2】计算设计动力MXL/XL/L/H/S□M/MTS□/T系列时：设计动力（Pd）kW=传动动力（Pd）kW ×过负载系数(Ks)传动动力（Pt）：请根据原动机额定动力计算。
(原本根据施加在皮带上的实际负载进行计算较为理想。
)过负载系数（Ks）：请根据下式求得其值。
过负载系数(Ks)=Ko+Kr+KiKo：负载补偿系数Kr：旋转比补偿系数Ki：惰轮补偿系数将扭矩（Tq）换算为动力（Pd）时，请根据下式求得其值。
扭矩（Tq）＝tq×Ks设计动力（Pd）＝Tq×n/9550Tq：设计扭矩（N?m）tq：传动扭矩（N?m）Ks：过负载系数Pd：设计动力（kW）n ：转速（rpm）i. 最大扭矩的使用频率为数次/天时请使用最大扭矩与过负载系数（Ks）（负载补偿系数（Ko）=1.0）之积得出的设计动力。
ii. 最大扭矩的使用频率较高时请使用最大扭矩与过负载系数（Ks）之积得出的设计动力。
请使用马达的基本转速时的动力与过负载系数（Ks）之积得出的设计动力。
根据下列公式计算设计动力。
Te＝m×αPt＝Te×V/1000Pd＝Pt×KsTe：有效张力（N）m：重量（kg）α ：加速度（m/sec2）V ：皮带速度（m/sec）Pt：传动动力（kW）Pd：设计动力（kW）Ks：过负载系数【步骤3】通过简易选型表暂定同步带种类根据小带轮的转速（rpm）和设计动力，从下表中选择所需同步带的种类。
【步骤4】确定大小带轮的齿数、同步带周长、轴间距①选择满足既定旋转比的大小带轮的齿数。
②根据暂定轴间距(C′)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp′)。
（带轮直径根据P.D.尺寸进行计算）C′：暂定轴间距Dp：大带轮节圆直径（mm）dp：小带轮节圆直径（mm）Lp′：大致皮带周长（mm）③选择最接近大致皮带周长(Lp′)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。
同步带传动设计计算
同步带传动设计计算同步带传动是一种常见的机械传动方式，它利用带有齿形的带轮和同步带之间的啮合来传递动力和运动。
以下是同步带传动的设计计算过程：确定传动比：首先需要根据传动的需求确定传动比，即主动轮和从动轮的转速比。
传动比的大小直接影响着传动的效率和稳定性，需要根据具体的传动要求进行设计。
确定中心距：中心距是指两个带轮之间的距离，它直接影响着传动的承载能力和稳定性。
中心距的大小需要根据传动比和同步带的长度来计算，同时还需要考虑到安装和使用环境的影响。
选定同步带类型：根据传动的负载和速度要求，选择合适的同步带类型。
不同类型的同步带具有不同的承载能力和耐久性，需要根据实际情况进行选择。
计算同步带的长度：根据中心距和同步带的节距，可以计算出同步带的长度。
同步带的长度需要根据实际安装情况进行计算，同时还需要考虑到使用过程中的伸长和收缩等因素。
确定同步带的齿数：同步带的齿数是影响传动稳定性的重要因素之一。
需要根据传动的负载和速度要求，以及同步带的类型和长度，计算出合适的齿数。
校核传动的能力：根据计算得到的传动参数，需要校核传动的承载能力和稳定性。
通过计算和分析，可以确定传动是否符合要求，如果不够符合要求，需要重新选择同步带类型或调整中心距。
在同步带传动的设计计算过程中，需要注意以下几点：需要根据实际情况进行选择，不能盲目追求高精度和低噪声。
需要注意传动参数的计算和校核，确保传动的性能符合要求。
在安装和使用过程中，需要严格按照规范进行操作和维护，避免出现带轮和同步带的损坏和磨损。
需要考虑到环境和使用条件的影响，如温度、湿度、负载和转速等，选择合适的材料和结构形式。
总之，同步带传动的设计计算是一个复杂的过程，需要综合考虑多种因素。
只有通过合理的计算和设计，才能保证传动的性能和使用寿命。
同步皮带计算方式
同步皮帶計算方式（原创实用版）目录1.概述同步皮带的概念和作用2.介绍同步皮带的计算方法3.同步皮带的选用和安装注意事项4.总结同步皮带的计算方式正文一、同步皮带的概念和作用同步皮带，又称同步带或传动带，是一种用于传递动力和同步运动的工业用皮带。
它由橡胶带体、尼龙布层和钢丝芯组成，具有较高的承载能力和良好的传动性能。
同步皮带广泛应用于各种机械设备的传动系统，如机床、汽车、纺织机械等。
二、同步皮带的计算方法1.确定传动比：根据传动系统的设计要求，确定主动轮和从动轮的转速比。
2.计算最大传动功率：根据机械设备的动力需求，计算同步皮带的最大传动功率。
公式为：Pmax = (2π× n1 × n2 × T) / η，其中 Pmax 为最大传动功率，n1 为主动轮转速，n2 为从动轮转速，T 为同步皮带的张力，η为传动效率。
3.选择合适的皮带宽度和长度：根据最大传动功率和传动比，选择合适的同步皮带宽度和长度。
一般皮带宽度的选取要考虑承载能力、弯曲疲劳和离心力等因素；皮带长度的选取要考虑传动系统的安装空间和工作环境。
4.校核皮带的弯曲疲劳强度：根据皮带的宽度、长度和最大传动功率，校核皮带的弯曲疲劳强度是否满足设计要求。
公式为：σ = Pmax / (w ×L)，其中σ为弯曲疲劳强度，w 为皮带宽度，L 为皮带长度。
三、同步皮带的选用和安装注意事项1.选用高质量的同步皮带：选择具有良好承载能力、高传动效率和较长使用寿命的同步皮带。
2.安装时注意皮带的张紧力：同步皮带在安装过程中，要保持适当的张紧力，以保证传动精度和减少皮带的磨损。
3.避免皮带在安装过程中受到损伤：在安装同步皮带时，要避免皮带受到切割、折弯等损伤，以免影响传动性能。
四、总结同步皮带的计算方式同步皮带的计算方式主要包括确定传动比、计算最大传动功率、选择合适的皮带宽度和长度以及校核皮带的弯曲疲劳强度等步骤。
各种同步带轮的计算公式全解
各种同步带轮的计算公式全解
一、基本概念
1.同步带轮：同步带轮是一种机械连接件，它由一个圆柱形滚轮（又称为带轮）及一条连接带（带胶）组成。
它是一种重要的轴承类运动件，其主要功能是将动力、摩擦量传给带轮，通过带胶联结两点之间，实现不同机构的传动功能和平稳传动。
2.计算公式：同步带轮计算公式用于计算同步带轮的动力传递及滚动阻力，包括滚轮直径、轮芯直径、轮芯厚度和带胶宽度等元素。
二、同步带轮的计算公式
1.动力传递公式：
P=2πnT
其中，P为动力传递，单位为牛顿，n为滚轮的转速，单位为转/秒，T为带胶扭矩，单位为牛顿米。
2.滚动阻力公式：
F=2πnF
其中，F为滚动阻力，单位为牛顿，n为滚轮的转速，单位为转/秒，F为带胶张力，单位为牛顿米。
3.传动效率公式：
η=TP/FF
其中，η为传动效率，T为带胶扭矩，单位为牛顿米，P为动力传递，单位为牛顿，F为带胶张力，单位为牛顿米。
4.滚动阻力系数公式：
K=1/2πμ
其中，K为滚动阻力系数，μ为带胶的摩擦系数。
5.滚轮直径公式：
d = 2πdo/ T
其中，d为滚轮的直径，单位为毫米，do为轮芯的直径，单位为毫米。
同步带传动的应用实例
同步带传动的应用实例同步带传动是一种利用同步带进行动力传递的机械传动方式，它具有传动效率高、传动精度准确、噪音低等优点，因此在许多领域都得到了广泛的应用。
下面将介绍一些典型的同步带传动应用实例。
1. 工业生产线上的输送系统在工业生产线上，常常需要将产品从一个工序输送到另一个工序，这就需要使用输送系统。
同步带传动可以用于驱动输送系统的传动装置，确保产品能够平稳、准确地进行输送。
同步带传动具有传动精度高、传动效率高的特点，可以确保产品在输送过程中不会出现偏移或误差。
2. 医疗设备中的运动控制系统在医疗设备中，常常需要使用运动控制系统来控制设备的运动。
同步带传动可以用于驱动运动控制系统的传动装置，确保设备能够准确、稳定地进行运动。
例如，在手术机器人中，同步带传动可以用于驱动机械臂的运动，使得机械臂能够准确地进行操作。
3. 电梯系统中的驱动装置在电梯系统中，需要使用驱动装置来提供电梯的运动力。
同步带传动可以用于驱动电梯系统的驱动装置，确保电梯能够平稳、准确地进行运动。
同步带传动具有传动效率高、噪音低的特点，可以提供稳定的运动力。
4. 机床上的主轴传动系统在机床上，主轴传动系统起着关键的作用，它决定了机床的加工精度和加工效率。
同步带传动可以用于驱动机床的主轴传动系统，确保机床能够进行精确、高效的加工。
同步带传动具有传动精度高、传动效率高的特点，可以满足机床的要求。
5. 汽车发动机上的配气机构在汽车发动机中，配气机构起着控制气门开闭的作用，影响着发动机的工作效率和排放性能。
同步带传动可以用于驱动汽车发动机的配气机构，确保气门的开闭时间准确、稳定。
同步带传动具有传动精度高、传动效率高的特点，可以提供稳定的驱动力。
在以上的应用实例中，同步带传动都发挥了重要的作用，确保了设备或系统的正常运行。
同步带传动具有传动效率高、传动精度准确、噪音低等优点，适用于需要精确传动的场合。
随着科技的进步和技术的发展，同步带传动在各个领域的应用将会越来越广泛，为我们的生活带来更多便利和效益。
同步带传动的应用实例
同步带传动的应用实例同步带传动是一种通过同步带来实现传动的机械传动方式，它具有传动效率高、噪音低、传动精度高等优点，被广泛应用于各个领域。
下面将介绍几个同步带传动的应用实例。
1. 汽车发动机同步带传动在汽车发动机中扮演着重要的角色。
它用于驱动发动机的凸轮轴，控制气门的开闭时间，以保证发动机的正常工作。
由于汽车发动机的工作环境复杂且对传动的要求高，同步带传动在这方面具有很大的优势。
它能够承受高温、高速和高负荷的工作条件，同时传动效率高，噪音低，不易产生磨损和松动等问题。
2. 印刷设备在印刷设备中，同步带传动被广泛应用于传送纸张、调整印刷位置和控制印版的旋转速度等方面。
通过同步带传动，可以实现精确的纸张定位和印刷位置的调整，从而提高印刷质量和效率。
同时，同步带传动还能够实现印版的快速更换和调整，减少停机时间，提高生产效率。
3. 机床在机床中，同步带传动被广泛应用于数控机床和传统机床的传动系统中。
它可以用于驱动主轴、进给系统和伺服系统等。
通过同步带传动，可以实现高速、高精度和高稳定性的传动，提高机床的加工精度和生产效率。
同时，同步带传动还能够减少振动和噪音，提高机床的工作环境。
4. 医疗设备同步带传动在医疗设备中也有着广泛的应用。
例如，在医用X射线机中，同步带传动被用于驱动旋转臂和升降机构，控制X射线的发射位置和角度。
通过同步带传动，可以实现精确的位置控制和快速的运动响应，提高医疗设备的工作效率和安全性。
5. 电子设备同步带传动在电子设备中的应用也越来越广泛。
例如，在打印机中，同步带传动被用于控制纸张进给和打印头的移动。
通过同步带传动，可以实现精确的纸张定位和打印位置控制，提高打印质量和效率。
同时，同步带传动还能够减少噪音和振动，提升用户体验。
同步带传动在许多领域都有着广泛的应用。
无论是汽车发动机、印刷设备、机床、医疗设备还是电子设备，同步带传动都能够提供高效、精确和稳定的传动方式，满足各种复杂工况下的传动需求。
同步带传动的设计计算和使用
同步带传动的设计计算和使用同步带传动是一种新型的机械传动(见图 i)．由于它是一种啮合传动因而带和带轮之间i殳有相对滑动，从而使主从轮间的传动达到同步。
同步带传动和 y 带、平带相比具有： (i)传动准确，无滑动，能达到同步传动的目的； (2)传动效率高·一般可达驰蓐；(3)速比范围大允许线速度也高；(1)传递功率范围大。
从几十瓦到几百千瓦；(5)结构紧凑，还适用于乡轴传动等优点。
因此，同步带传动已日益弓『起各方面的注意和重视，并把这种传动应用到各种机械设备上。
相应地设计者要求有一种设计方法来台理地选择同步带传动的各项参数。
笔者根据参加制订同步带传动国家标准讨论和学术活动的体会，提出了同步带传动的设计方法及应注意的问题，以供同步带传动设计者参考直用。
同步带传动的设计准则同步带传动是以带齿与轮齿依敬啮合来传递动力。
达到同步传动的目的。
因此。
在同步带传递扭矩时，带将受拉力作用。
带齿承受剪切，而带齿的工作表面在进八和退出与轮齿啮合的过程中将被磨损。
因此同步带的主要失效形式有如下三种：(1)同步带承载绳 (又称骨架蝇，的疲劳断裂；(2)带齿的剪切破裂：(3)带齿工作表面磨损。
失去原来的形乇I}。
根据试验分析，当同步带绕于带轮时，在所包圆弧内带齿与带轮齿的啮合齿数 z．大于 6时带齿的剪切强度将大干带的抗拉强度。
同时，随着粘附于带齿工作表面上的尼龙包雍层的设置．使带齿的耐磨性有了报大的提高。
因此在同步带正常工作条件下，同步带的主要失效形式是带在变拉力作用下的疲劳断裂所以同步带传动是根据带的抗拉强度作为设计准则来进行设计的。
在 ISb5295 t同步带额定功率与传动中心距的计算，标准中，就是以此为依据提出了带宽为基准宽度的基准额定功率计算公式：Pd (T 一mv')v／100o(kw )式中：Po——某一型号同步带在基准宽度下所能抟递的基准额定功率 ( W )某一型号同步带在基准宽度下的许用工作拉力 (见表1) (Ⅳ)m——某一型号同步带在基准宽度下舳单位长度质量 g／m} v——同步带线速度 (m／s，由公式可知：L为带的许用工作拉力，m 为带在运转过程中由离心力产生的拉力。
同步带传动
节 mm 2.032 3.175 5.080 9.525 12.700 22.225 31.750
距 in 0.08
0.125(1/8) 0.200(1/4) 0.375(3/8) 0.5(1/2) 0.875(7/8)
1.25
(a)
(b)
图 6-8 同步带标记举例 (a) 单面齿同步带标记 (b) 双面齿同步带标记 (2) 爬齿和跳齿 原因是同步带传递的圆周力过大、带与带轮间的节距差值过大、带的初拉力过小等。 (3) 带齿的磨损 原因是带齿与轮齿的啮合干涉、带的张紧力过大等。 (4) 其他失效方式 带和带轮的制造安装误差引起的带轮棱边磨损、带与带轮的节距差值太大和啮合齿 数过少引起的带齿剪切破坏、同步带背的龟裂、承载绳抽出和包布层脱落等。 在正常的工作条件下，同步带传动的设计准则是在不打滑的条件下，保证同步带的抗拉强度。在灰尘杂 质较多的条件下，则应保证带齿的一定耐磨性。 2．同步带传动的设计计算步骤 设计同步带传动的已知条件为： Pm 需要传递的名义功率； n1、n2 主从动轮的转速或传动比； 传动部件的用途、工作环境和安装位置等。 根据以上条件，按以下步骤进行设计计算，详细设计过程请参照相关手册。 (1) 确定带的设计功率； (2) 选择带型和节距； (3) 确定带轮齿数和节圆直径； (4) 确定同步带的节线长度、齿数及传动中心距； (5) 校验同步带和小带轮的啮合齿数； (6) 确定实际所需同步带宽度； (7) 带的工作能力验算。
一、 同步带传动 同步带传动早在 1900 年已有人研究并多次提出专利，但其实用化却是在二次世界大战以后。由于同步
带是一种兼有链、齿轮、三角胶带优点的传动零件，随着二次大战后工业的发展而得到重视，于 1940 年 由美国尤尼罗尔(Unirayal)橡胶公司首先加以开发。1946 年辛加公司把同步带用于缝纫机针和缠线管的 同步传动上，取得显著效益，并被逐渐引用到其他机械传动上。同步带传动的开发和应用，至今仅 60 余 年，但在各方面已取得迅速进展。
周节制同步带传动设计计算
计算项目符号单位公式及数据来源传递功率P kw 小带轮转速n 1rpm 主动轮齿型制试选同步带型号小带轮直径设计原则按最大带速:带轮挡圈设置情况设计功率P d kw P d =(K 0+K 1+K 2)P 工况系数K 0张紧轮影响系数K 1增速传动系数K 2小带轮齿数z 1z 1≥z min 小带轮节圆d 1mm d 1=p b z 1/π带速v m/s v=πd 1n 1/60000≤v max 大带轮齿数z 2传动比i i=z 1/z 2小带轮啮合齿数z m 节距p b mm 参（右侧图A） 包角a 度基准额定功率P 0kw P0=(Ta-mv^2)v/1000基准带宽许用工作拉力Ta N 基准带宽单位长度质量m kg/m 计算带宽bs'mm bs'≥bso(Pd/Po/Kz)^(1/1.14)小带轮啮合系数Kz 周节制带的基准宽度bso 参右侧图 A 选定带宽b s mm 参阅（带的齿形与齿宽）作用在轴上的力F r N F r =P d /v×103作用在轴上的力（当KA>1.3时）F r N F r =K F P d /v×1155一.已知条件仅小带轮在带装二.设计计算参（设计手册工况系数KA）参（右侧图 B)周节制梯形齿(G矢量相加修正系数K F参(右侧图 C)二.计算结果L型100同步带型号结果0.2180小带轮形齿(GB11616-89)L35m/s在带装入侧有挡圈0.241.227图 A 109.201.03271.001412.71600.25图 B244.460.09524.38125.4100233.19242.40图 C0.9 0。
同步带传动转动惯量计算
同步带传动转动惯量计算同步带传动是一种常见的机械传动方式，它通过同步带将动力从一个轴传递到另一个轴。
在同步带传动中，转动惯量是一个重要的参数，它反映了传动系统的惯性特性，对系统的动态响应和稳定性有着重要影响。
转动惯量是指物体绕某一轴转动时所具有的惯性。
在同步带传动中，转动惯量可以分为两类：主动轴的转动惯量和被动轴的转动惯量。
主动轴的转动惯量是指通过同步带传递动力的轴的转动惯量。
在同步带传动中，主动轴通常是电机轴，它负责提供动力并带动同步带转动。
主动轴的转动惯量取决于电机的转动惯量以及电机的负载情况。
一般来说，电机的转动惯量越大，主动轴的转动惯量就越大。
被动轴的转动惯量是指被同步带传递动力的轴的转动惯量。
在同步带传动中，被动轴通常是机械设备的轴，它负责接收动力并进行相应的工作。
被动轴的转动惯量取决于机械设备的转动惯量以及所传递的动力大小。
一般来说，机械设备的转动惯量越大，被动轴的转动惯量就越大。
在实际应用中，转动惯量的计算对于同步带传动的设计和优化非常重要。
计算转动惯量的方法有多种，其中一种常用的方法是根据物体的几何形状和质量分布来计算。
对于简单的几何形状，转动惯量的计算可以通过公式进行。
例如，对于一个圆盘状的物体，其转动惯量可以通过公式I=1/2*mr^2来计算，其中m为物体的质量，r为物体的半径。
对于复杂的几何形状，转动惯量的计算可以通过积分方法进行。
通过将物体分割成许多小的元素，计算每个元素的转动惯量，并将其相加，可以得到整个物体的转动惯量。
除了几何形状，物体的质量分布也会影响转动惯量的计算。
如果物体的质量在空间中不均匀分布，那么转动惯量的计算需要考虑到这一点。
可以通过将物体分割成许多小的质量元素，并计算每个质量元素的转动惯量，并将其相加，得到整个物体的转动惯量。
在同步带传动的设计中，转动惯量的计算有助于确定合适的同步带尺寸和传动比。
合理选择同步带尺寸和传动比，可以提高传动系统的动态响应性能和稳定性。
同步带传动齿轮扭矩计算
同步带传动齿轮扭矩计算
1. 同步带传动齿轮扭矩计算
同步带传动是一种常用的机械传动方式，通过同步带的牵引将动力传递给齿轮，从而实现机械运动。
在同步带传动中，齿轮扭矩的计算是十分重要的。
2. 齿轮扭矩的计算公式
齿轮扭矩的计算需要考虑多个因素，包括同步带的张力、齿轮的模数、齿数、压力角等参数。
一般来说，齿轮扭矩的计算公式如下：
T = (P * K * K1 * K2) / (m * n)
其中，T表示齿轮的扭矩，P表示传动功率，K表示载荷系数，K1表示动载荷系数，K2表示寿命系数，m表示齿轮的模数，n表示齿轮的齿数。
3. 主要参数的计算方法
在齿轮扭矩的计算公式中，各个参数的计算方法如下：
①载荷系数K：K=1
②动载荷系数K1：K1=1
③寿命系数K2：K2按照使用条件进行分类，并根据所选分类和寿命系数图表计算得出。
④齿轮的模数m：m=公称转矩/齿轮齿数
⑤齿轮的齿数n：n=公称转速*60（单位时间内齿轮转数）/同步带齿轮的齿距
4. 注意事项
在计算齿轮扭矩时，需要注意以下几点：
①计算中应使用国家标准规定的标准值，以确保计算精度。
②齿轮的模数选择应合理，以保证传动的可靠性和经济性。
③同步带的张力应控制在规定范围内，过高或过低都会影响齿轮的使用寿命和传动效率。
总之，计算齿轮扭矩是同步带传动的基础和关键，需要认真对待。
合理的齿轮扭矩计算能够确保传动的可靠性和效率，提高机械设备的使用寿命，为生产提供更可靠的保障。
3轴同步带轮设计计算
3轴同步带轮设计计算随着机械制造技术的不断发展，同步带轮的应用越来越广泛。
在机械传动中，同步带轮是一种重要的传动元件，它能够实现高效、精准的传动效果。
而在同步带轮的设计中，3轴同步带轮设计计算是一项非常重要的工作。
一、3轴同步带轮的概念3轴同步带轮是指在机械传动中，通过三个轴之间的同步带轮来实现传动的一种方式。
其中，同步带轮是一种带齿轮，它通过齿与同步带的齿槽相咬合，从而实现传动的目的。
3轴同步带轮的设计计算是指在设计过程中，通过计算来确定同步带轮的尺寸、齿数、齿距等参数，以确保传动的精度和可靠性。
二、3轴同步带轮的设计计算1.同步带轮的齿数计算同步带轮的齿数是决定传动比的重要参数之一。
在3轴同步带轮的设计中，需要根据传动比的要求来确定同步带轮的齿数。
一般来说，同步带轮的齿数应该尽量多，以提高传动的精度和可靠性。
同时，还需要考虑同步带轮的尺寸和齿距等因素，以确保同步带轮的齿数符合实际应用的要求。
2.同步带轮的齿距计算同步带轮的齿距是指同步带轮上相邻两个齿之间的距离。
在3轴同步带轮的设计中，需要根据传动比和同步带的齿距来确定同步带轮的齿距。
一般来说，同步带轮的齿距应该尽量小，以提高传动的精度和可靠性。
同时，还需要考虑同步带轮的齿数和尺寸等因素，以确保同步带轮的齿距符合实际应用的要求。
3.同步带轮的尺寸计算同步带轮的尺寸是指同步带轮的直径、宽度等参数。
在3轴同步带轮的设计中，需要根据传动比、齿数和齿距等因素来确定同步带轮的尺寸。
一般来说，同步带轮的直径应该尽量大，以提高传动的精度和可靠性。
同时，还需要考虑同步带轮的齿数和齿距等因素，以确保同步带轮的尺寸符合实际应用的要求。
三、3轴同步带轮的应用3轴同步带轮广泛应用于各种机械传动中，如机床、印刷机、包装机、纺织机等。
它具有传动精度高、传动效率高、噪音小、寿命长等优点，能够满足各种复杂的传动要求。
同时，3轴同步带轮的设计计算也是机械制造中的重要工作之一，它能够保证同步带轮的传动效果和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步带传动的设计计算及应用
摘要：同步带传动，一种新型的机械传动，由于它是一种啮合传动，因而带和带轮之间没有相对滑动，从而使主、从轮间的传动达到同步。
同步带传动和V 带、平带相比具有：（1）传动准确，无滑动，能达到同步传动的目的。
（2）传动效率高，一般可达98%。
（3）速比范围大，允许线速度也高。
（4）传递功率范围大，从几十瓦到几百千瓦。
（5）结构紧凑，还适用于多轴传动等优点。
因此，同步带传动已日益引起注意和重视，并把这种传动应用于各种机械设备上。
关键词：同步带传动；新型的机械传动；相对滑动；机械设备Design calculation and application of the belt drive
Lv Ganglei ，Shen Huagang ，Yang Rui
（Department of Electrical Engineering，Zhengzhou College of Science &Technology，Zhengzhou 450064，China）
Abstract：The timing belt drive，a new type of mechanical transmission，because it is a gear transmission，and therefore there is no relative sliding between the belt and pulley，so the main，from wheel drive synchronization. Synchronous belt and V belt，flat belt compared with：（1）accurate drive，no sliding，to achieve the purpose of synchronous transmission. （2）high transmission efficiency，generally up to 98%. （3）speed ratio range，allow line speed. （4）the transmission power range，from tens of watts to several hundred kilowatts. （5）is compact，also applies to multi-axis drive，etc.. Therefore，the belt drive has increasingly attracted the attention and focus，and drive used in a variety of machinery and equipment.
Keywords：belt drive；a new type of mechanical transmission；relative sliding；machinery and equipment
0 引言
同步带传动是综合了带传动、齿轮传动和链传动特点的一种新型传动。
如图1所示。
带的工作表面制有带齿，它与制有相应齿形的带轮相啮合，用来传递运动和动力。
同步带传动已日益引起注意和重视，并把这种传动应用于各种机械设备上。
本文在讨论同步带传动的设计准则和同步带传动的设计计算步骤的基础上，以某医用设备同步带传动为例，详细说明同步带传动的设计计算，提出了同步带传动的设计方法及应注意的问题，以供同步带传动设计者参考应用。
1 同步带传动的设计准则
同步带传动是以带齿与轮齿依次啮合来传递动力，达到同步传动的目的。
因此，在同步带传递扭矩时，带将受拉力作用，带齿承受剪切，而带齿的工作表面在进入和退出与轮齿啮合的过程中将被磨损[1]。
因此同步带的主要失效形式有三种：
（1）同步带承载绳疲劳断裂；
（2）同步带的打滑和跳齿；
（3）同步带齿工作表面磨损。
因此，同步带传动设计准则是在同步带不打滑的情况下，具有较高的抗拉强度，即保证承载绳不被拉断。
此外，在灰尘、杂质较多的工作条件下还应对带齿进行耐磨性计算。
2 同步带传动的设计计算步骤
同步带的设计目的是确定带的型号、节距、带长（节线长度）、带宽、中心距及主、从动带轮的齿数、直径等结构参数[2]。
在设计时，一般已知同步带传动需传递的名义功率Pm，主、从动轮转速n1、n2或传动比i；传动装置的用途，工作条件和安装位置等。
其设计计算步骤如下：（1）确定同步带传动的设计功率Pd
Pd=KAPm （1）
式中：Pm——工作机上电动机额定功率；
KA——载荷的修正系数，它可根据载荷性质和每天工作小时数等因素来确定。
可由表1查出。
注：1.经常正反转或使用张紧轮时，KA应乘以1.1；间断性工作，KA应乘以0.9。
2. 增速传动时，KA应乘以下系数：
增速比系数
1.25～1.74 1.05
1.75～
2.49 1.10
2.50～
3.49 1.18
≥3.50 1.25
（2）确定同步带的型号和节距
带的型号由图2同步带选型图选出。
图中横坐标为设计功率Pd，纵坐标为小带轮转速n1。
选择时，如在图中所得交点位于两种节距的分界线上，则可选两种方案计算比较。
一般情况下尽可能选用小节距[3]。
同步带型号和节距的对应关系如表2所示。
（3）选择同步带轮齿数z1、z2。
