天然气建设输气管线中分输场站的设计分析
长输管道中输气站场的总图设计
218我国长输管道建设规模不断上涨，而且很多长输管道也进行了支线设计。
长输管道中输气站场的总图设计与项目的经济效益和社会效益有着直接的影响，必须要严格的保证总图设计质量。
但是输气站场总图设计过程中，会受到众多因素的影响，导致众多不良问题产生。
设计人员需要不断加强研究力度，严格掌握总图设计准则，保证总图设计质量达到国家相关标准，为社会经济发展奠定良好的天然气输送环境。
1 长输管道中输气站场选址原则分析输气站场选址对于站场建设资金投入有着直接性影响，资金投入浮动甚至可超过百分之五十。
以往输气站场的选址流程是由相关工作人员确定线路走向，并且与区域规划部门进行沟通和交流，对线路走向的可行性进行分析，只有初步确定线路走向之后才能进行站场选址，输气站场之间的间距设置还需根据输送工艺、沿途用户、地形地貌等综合因素确定。
对于输气站场建设地址选择需要考虑施工工艺、建设区域的地势特点、满足规划建设的实际需求。
管线走向对于输气站场建设选址有着很深远的影响，设计人员需要尽可能的减少弯头数量，缩减站场建设的资金投入，提升站场建设的安全性。
1.1 放空区选址要点火炬和防空立管通常都会布置在一个独立区域中，并且与周围建筑物需要保持一定的距离，满足相关防火规范的要求，最大间距可以达到120m，还需要考虑到周围区域的扩散条件。
在输气站场建设地址初步确定之后才可以明确放空区域的具体方位，以及站场的测量范围，避免测量工作重复开展，对人力资源造成浪费。
如果是山区输气站场建设地址选择，设计人员需要考虑避开窝风处、防洪沟渠，要依据站场建设区域的实际情况确定盛行风，从站场最小频率上风向方向选择场址。
1.2 一般站场选址要点分析输气场站建设规模较小，在对输气站场建设地址进行选择时一定要精确定位，严格保证站场选址区域满足工程建设对于地块的最小要求，是否满足消防规范对于进出站消防车道设置的要求，设计人员需要考虑如何降低测量范围，站场设置与道路边线和围墙要尽可能的保持平行。
天然气站场设计规范及工艺设计分析
天然气站场设计规范及工艺设计分析天然气站场是将液化天然气或压缩天然气从储存设施中输送到槽车或管线中的设施，是天然气供应体系的重要部分。
为确保天然气站场安全、高效的运行，需要按照规范进行设计和工艺分析。
1. 设计方案应符合行业标准和国家相关规定。
2. 设计方案应充分考虑储罐、输配管道、泄漏监测、自动控制、防静电等方面的安全性与可靠性，且具有环保、节能、经济性等综合效益。
4. 设计方案应在满足天然气站场功能要求的基础上，充分考虑场地条件、周边环境、用地限制等因素。
5. 设计方案中的消防设施、泄漏监测与报警系统等必须符合国家标准。
1. 储罐设计（1）储罐应选择适当的容量和设计压力。
应在充分考虑实际情况和需求的情况下，保证储存量能够满足市场需求，且容量与设计压力应符合行业标准和国家相关规定。
（2）储罐应具备防震能力和容错能力。
设计时应考虑到地震等自然灾害及人为操作失误等因素的影响，保证储罐的安全性。
（3）储罐应具备良好的绝热性能。
应采用符合行业标准的隔热材料、绝热层等，使储罐在长时间的储存过程中尽可能避免能量的损耗。
2. 输配管道设计（1）输配管道应选择适当的直径和材料。
应根据天然气流量和输送距离、热力和机械强度等因素，选择适当的管径和材料，确保输送过程中不会出现问题。
（2）输配管道应具备安全、可靠的连接方式。
应采用符合行业标准和国家规定的连接方式，保证管道在运行过程中不会发生泄漏。
（3）输配管道应具备压力稳定性和防冲击能力。
设计时应考虑储罐内天然气压力变化、管道弯曲处的阻力等因素，采用相应的措施保证管道的安全性。
3. 泄漏监测、自动控制及防静电等设施的设计（1）泄漏监测和报警系统应选择适当的类型和设施位置。
应在天然气站场所有危险区域和关键设备上安装泄漏监测及报警装置，确保在发生泄漏时能够及时采取措施。
（2）自动控制系统应选用符合行业标准和国家相关规定的设备。
自动控制系统应具备安全、可靠、高效的特点，保证站场运行的稳定性。
浅谈天然气长输管道分输站场设计
浅谈天然气长输管道分输站场设计发布时间：2021-06-16T16:30:46.650Z 来源：《科学与技术》2021年2月6期作者：王国舜[导读] 天然气长输管道分输站场是天然气运输系统中非常重要的一环,它承担着对天然气的输送量进行计量王国舜中石化江汉石油工程设计有限公司湖北武汉 430000摘要:天然气长输管道分输站场是天然气运输系统中非常重要的一环,它承担着对天然气的输送量进行计量对输送线路进行分离以及调试输送压力等重要工作,以满足现如今社会对天然气越发多元化的需求天然气具有一定的危险性,一旦发生泄漏,在空气中达到一定比例时,不仅会给天然气供应系统造成损失,还有可能威胁到工作人员的人身安全所以,在进行长输管道分输站场的设计时,需要严格遵照《石油天然气设计防火规范》进行,同时对现场进行周密的考察,选择最合适的施工方法,确保分输站场的安全性关键词:天然气;长输管道;分输站场;设计1天然气长输管道传统布站方法的发展现状在天然气长输管道传统布站设计的过程中,设计输量的选取标准主要采用年输量的平均量来计量,所以在这一过程中,忽视了天然气需求量会受到季节变化的影响等因素,同时对于上游资源的可调节性问题也没有加以设计,导致下游市场对于天然气需求的变化无法很好地适应,导致在这一过程中产生的经济收益较差,而且灵活性也较低在国内外常用的天然气长输管道分输站场布站设计的方法主要采用的是等压比布站,各站按照基本相同的压比设计压气站。
2天然气长输管道分输站场设计要点(1)平面布置的设计要点对于天然气分输站场设计而言,其设计工作在性质上属于五级站场,因此在进行分输站场平面布置时,必须要严格按照相关的行业规定去执行以满足规范为基本前提,分输站场的平面布置应当从以下几个点展开:其一,分输站场的内部主要分为两大部分,一部分为生产区,另一部分为办公区,对于生产区和办公区应当将其分开布置,确保最小安全距离在22.5米之外(2)平面布置中需注意的几点长输管道分输站场一般主要包括有输气首站输气末站分输站清管站压气站等,这些分输站场所具有的功能特点有:计量调压分离以及清管等功能,除过上述提及的这些,压气站还具有增压的功能(3)分输站场的建筑物通常应满足坐南朝北靠山面水(路)的条件为了更好地满足综合办公楼的采光要求,分输站场的建筑物设计时会主要考虑到坐北朝南,但是对于其与的辅助房则不会过多考虑这一方位当分输站场的建筑物中办公区处于高处而工艺区处于低处时,则主要采用靠山面水的设计方位,在靠近道路的一侧可以布置站场的出入口,这种布置的优势就是为了更好地满足防爆防火对于天然气长输管道分输站场设计人员而言,对于分输站场内建筑构筑物的综合布置应当在站址选择环节就应有一个大致的了解(4)分输站场装置区设置时应当保证顺畅平直对于设计中的问题,需要总图人员对安装图中的分离计量调压清管流程等方面加以细致的排查,确认管道连接段是否能被缩短管网是否平直等,同时还需要考虑到其他密闭工艺设备是否会与污油池保持一定的距离2天然气长输管道参数站场的设计流程天然气长输管道分输站根据具体需求的不同,可以采用不同的设计方法,根据内部功能的不同,设计方案也会有所差别尽管设计方法较多,但由于内部各区域承担的工作大致相同,所以分输站场的设计流程也大同小异通常来说,分为正常流程清管流程与返输流程三个部分正常流程设计需要根据分输站的技术运行顺序进行,这就需要设计人员对分输站场的运转模式有清晰的认识,对其中各项工艺的衔接顺序有全面的掌握其中包括上游来气过滤分离运输量计量运输压力调试等,这些流程的前后衔接有明确的顺序,设计师在设计时,也要对此有所了解清管流程的顺序也相对固定,从上游来气发球筒,到管道下游,这一过程也是设计的流程不过,需要设计师注意的是,清管流程本身比较特殊,在分输站场的运输出现错误时,需要切断阀门,跳过这一环节,直接输送到下一站如果天然气接收方发生问题,导致天然气不能正常接收,还需要关闭分输站场,直接让天然气向下一站场进发3天然气长输管道分输站场设备选择3.1过滤分离器的选择天然气在管道中运输距离较大,有些甚至会跨国传输,跨度达几千公里当今的运输技术已经让天然气在传输的过程中足够安全足够高效,但是仍然不能保证运输过程中天然气不受外部环境的影响管道由于密封不严等原因,会让天然气在输送过程中混入一定量的杂质,这些杂质主要是水所以,对其中的杂质进行过滤是分输站场的重要工作现如今,分输站主要采用分离和过滤两种方法来分离杂质和天然气具体应用还要根据天然气中杂质的含量而定在杂质含量较高时,分输站场可以采用过滤分离器和旋风分离器共同运转的分离模式,来提高分离效率,尽可能保证天然气的纯净在杂质含量较低时,分输站场可以使用过滤分离器,将为数不多的杂质和较容易清除的杂质分离出来,这样也能在一定程度上降低运营成本3.2计量设备的选择现阶段,我国境内的天然气长输管道分输站场大都使用贸易计量和工业计量两种方法在选择计量设备时,需要让计量设备同时适应两种计量标准当前应用较为普遍的是超声波流量计涡轮流量计和孔板流量计等不同计量设备负责实现的功能不同,承担的计量任务有一定差别超声波流量计的工作原理是向流体发射超声波信号,通过对返回信号进行检测和分析,来判断管内天然气流体的速度这种方法能够实现大范围的测量,同时,测量精度也比较高,不像其他方法那样还会让输送管内的压力产生损失但这种方法的缺点也比较明显,那就是设备价格昂贵,使用成本较高,对设备的安装有更高的要求孔板流量计也是一种常用的计量设备,它结构简单,测量周期长,但是缺点是精度较差,只能承担一定范围内的流量测量,不能确保测量流量的精度涡轮流量器大致介于上述两种计量设备之间,性能适中,精度也还算可以,足以满足常规的天然气流量计量测量任务3.3调压设备的选择我国是能源需求大国,很多天然气需要依赖进口比如,我国每年就会从俄罗斯进口大量的天然气,这种长途运输的需求促进了调压设备的发展分输站场的调压主要分为单台调节阀单台调压阀联合安全切断阀单台调压阀联合监控调压阀等不同的调压阀操作不同,调压效果不同,能够满足的调压需求也各有不同在种类众多的调压阀中,单台调节阀能够实现的功能相对简单,但是由于其操作简单,对技术人员的水平要求较低,得到了广泛的应用不过,这种调压阀调压效果不够理想调节阀与监控调压联合安全切断阀安全切断阀联合监控调压阀的设备组合也是一种比较常见的调压方法,这种组合在调压的过程中能最大限度保证操作人员的安全工作调节阀也是分输站场必备的设备之一,它也是调压设备的一种不过,不同的是工作调节阀直接从控制器那里接收指令,以此来实现更加高效的对下游管道压力和流量控制在设计分输站场时,需要根据调压的具体需求来选择合适的调压阀,同时参考管道结构,选择调压阀对天然气管道内压力进行控制,避免内部压力长期过大对管道造成损伤 4结语综上所述,在进行天然气长输管道的分输站场设计工作中,需要对其加以科学合理的布局,所有的设计必须满足相应的规范,避免浪费有限的土地资源设计过程中,应当选择适合工况的工艺流程总之,处理好长输管道分输站场设计中的每一个细节问题,才能更好地促进该行业的稳步向前参考文献：[1]高明霞,朱永辉,王志会.天然气长输管道分输站场的设计[J].油气田地面工程,2013,32(09):83-84.[2]刘达树.浅谈天然气长输管道分输站场设计[J].中国石油和化工标准与质量,2014,34(09):59.[3]陈英辉.输气管道站场总图特点及主要作法[J].天然气与石油,2014(27):223-225.。
输气管线工程中站场总图设计
输气管线工程中站场总图设计随着环保意识的增强，国家能源结构不断调整，清洁能源天然气的需求量也越来越大，对输气管道工业设计也有了全新理念。
把握良好的总图设计能够有效提高站场设计安全性、经济性、降低投资成本预算。
可以说总图设计是工程中重要的组成部分。
文章通过对总图设计相关分析，对进一步提高规划布局、减少占地、减少工程投资，有着重要的指导作用。
标签：选址原则；总平面设计；竖向设计；总图输气管道发挥着越来越重要的作用。
总图设计工业体系，在世界经济中比较复杂，大体包括优选站址、总平面布置、竖向设计、场区给排水设计、综合管网设计等五个方面内容，下面就主要内容做详细论述。
1 优选站址优选站址能够有效的从众多可选站场中选择更加符合工种要求的场地，选择良好的站址，能够有效保证管道安全运行、降低投资、保护环境。
在管道沿线工程中，要想选择一个合适的站场地址，就需要按照标准要求进行选择：站址是核心内容，在选择的时候，应综合考虑整个工程的投资，一定要解决好与当地城市规划的矛盾，一定要符合城市规划用地功能分区要求，满足未来发展需要；对站址周边城市或其它企业基础设施要顾及得到，考虑他们的承受能力是否达标，对居住区、工矿企业、交通线形成一定量的安全距离，以不拆迁少拆迁为主，减少工程量节约劳动量为主；输气站站址要保证在城市下风向，应尽量选址在居民少的空旷地带；站址一定要离输气管线近，利于作业，节约成本，在技术工艺要求上，力求站点之间的距离不能相差太远；选择时还要考虑注意总体环境，以及地下文物等自然保护区的环境与生态；山区布站要有意避开山洪、滑坡等不良地质地段，寻找选取地势开阔，通风良好的地段，避免窝风地段造成站场油气聚集，埋下不安定因素。
2 总平面布置在优选站址的前提下，需要根据现场地形情况及主导风向等因素对站场进行总平面布置。
总平面布置就是结合场地各种不利和有利的自然条件，考虑到环境、运输、安全、卫生、环保、施工、管理等条件因素，依据站场各个环节的生产工艺流程，划分出不同有功能区，并且能够与整体生产流程有机连接，形成相互依存的功能关系，可以通过多家方案分析对比，综合考虑优中选优，把站场各个组成部分的位置科学合理进行规划设计，把厂区内不同建筑、机械、构筑物、道路等形成平面结构关系，然后再进行精细调整，使各个部分更加布置紧凑、流程顺畅、经济合理、使用方便。
天然气长输管道分输站场设计
2241 天然气长输管道传统布站方法的发展现状在天然气长输管道传统布站设计的过程中，设计输量的选取标准主要采用年输量的平均量来计量，所以在这一过程中，忽视了天然气需求量会受到季节变化的影响等因素，同时对于上游资源的可调节性问题也没有加以设计，导致下游市场对于天然气需求的变化无法很好地适应，导致在这一过程中产生的经济收益较差，而且灵活性也较低。
在国内外常用的天然气长输管道分输站场布站设计的方法主要采用的是等压比布站，各站按照基本相同的压比设计压气站。
2 天然气长输管道分输站场设计要点（1）平面布置的设计要点。
对于天然气分输站场设计而言，其设计工作在性质上属于五级站场，因此在进行分输站场平面布置时，必须要严格按照相关的行业规定去执行。
以满足规范为基本前提，分输站场的平面布置应当从以下几个点展开：其一，分输站场的内部主要分为两大部分，一部分为生产区，另一部分为办公区，对于生产区和办公区应当将其分开布置，确保生产区和办公区的最小安全距离在22.5米之外。
（2）平面布置中需注意的几点。
长输管道分输站场一般主要包括有输气首站、输气末站、分输站、清管站、压气站等，这些分输站场所具有的功能特点有：计量、调压、分离以及清管等功能，除过上述提及的这些，压气站还具有增压的功能。
（3）分输站场的建筑物通常应满足坐南朝北、靠山面水（路）的条件。
为了更好地满足综合办公楼的采光要求，分输站场的建筑物设计时会主要考虑到坐北朝南，但是对于其与的辅助房则不会过多考虑这一方位。
当分输站场的建筑物中办公区处于高处而工艺区处于低处时，则主要采用靠山面水的设计方位，在靠近道路的一侧可以布置站场的出入口，这种布置的优势就是为了更好地满足防爆防火以及各种安全生产的要求。
对于天然气长输管道分输站场设计人员而言，对于分输站场内建筑构筑物的综合布置应当在站址选择环节就应有一个大致的了解。
（4）分输站场装置区设置时应当保证顺畅平直。
对于设计中的问题，需要总图人员对安装图中的分离、计量、调压、清管流程等方面加以细致的排查，确认管道连接段是否能被缩短、管网是否平直等，同时还需要考虑到其他密闭工艺设备是否会与污油池保持一定的距离。

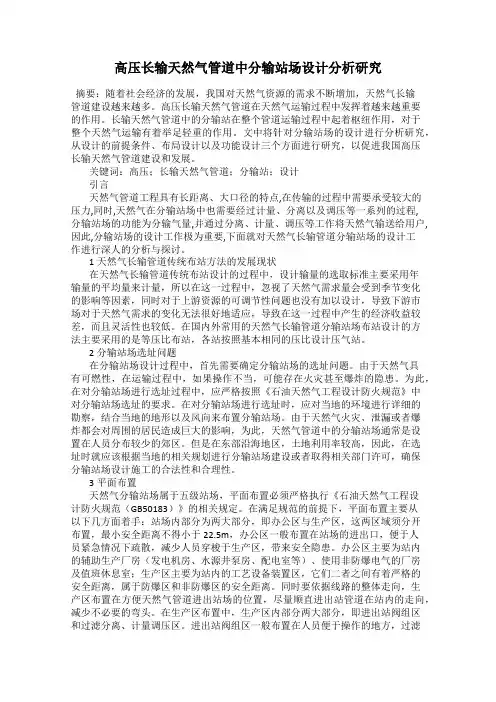

高压长输天然气管道中分输站场设计分析研究
高压长输天然气管道中分输站场设计分析研究摘要：随着社会经济的发展，我国对天然气资源的需求不断增加，天然气长输管道建设越来越多。
高压长输天然气管道在天然气运输过程中发挥着越来越重要的作用。
长输天然气管道中的分输站在整个管道运输过程中起着枢纽作用，对于整个天然气运输有着举足轻重的作用。
文中将针对分输站场的设计进行分析研究，从设计的前提条件、布局设计以及功能设计三个方面进行研究，以促进我国高压长输天然气管道建设和发展。
关键词：高压；长输天然气管道；分输站；设计引言天然气管道工程具有长距离、大口径的特点,在传输的过程中需要承受较大的压力,同时,天然气在分输站场中也需要经过计量、分离以及调压等一系列的过程,分输站场的功能为分输气量,并通过分离、计量、调压等工作将天然气输送给用户,因此,分输站场的设计工作极为重要,下面就对天然气长输管道分输站场的设计工作进行深人的分析与探讨。
1天然气长输管道传统布站方法的发展现状在天然气长输管道传统布站设计的过程中，设计输量的选取标准主要采用年输量的平均量来计量，所以在这一过程中，忽视了天然气需求量会受到季节变化的影响等因素，同时对于上游资源的可调节性问题也没有加以设计，导致下游市场对于天然气需求的变化无法很好地适应，导致在这一过程中产生的经济收益较差，而且灵活性也较低。
在国内外常用的天然气长输管道分输站场布站设计的方法主要采用的是等压比布站，各站按照基本相同的压比设计压气站。
2分输站场选址问题在分输站场设计过程中，首先需要确定分输站场的选址问题。
由于天然气具有可燃性，在运输过程中，如果操作不当，可能存在火灾甚至爆炸的隐患。
为此，在对分输站场进行选址过程中，应严格按照《石油天然气工程设计防火规范》中对分输站场选址的要求。
在对分输站场进行选址时，应对当地的环境进行详细的勘察，结合当地的地形以及风向来布置分输站场。
由于天然气火灾、泄漏或者爆炸都会对周围的居民造成巨大的影响，为此，天然气管道中的分输站场通常是设置在人员分布较少的郊区。
天然气长输管道系统分输站场的设计
天然气长输管道系统分输站场的设计作者：陈姣来源：《中国科技博览》2017年第22期[摘要]天然气在分输站场经过过滤分离、计量和调压流程，向沿线阀站供气，以解决沿线用气需求。
这其中天然气分输站场的设计是关键的环节之一，作为长输管道建设核心，具有整个系统复杂、配置设计的方法困难以及投资消耗较大的特点，因此，健全天然气长输管道分输站场的相关功能是设计阶段必须高度重视的问题之一。
本文通过某天然气管道工程的分输站场的设计案例，主要从平面布置，流程优化、设备选型等方面着手，对天然气长输管道分输站场设计问题进行了探讨。
[关键词]天然气长输管道系统分输站场设计中图分类号：TE973 文献标识码：A 文章编号：1009-914X（2017）22-0015-011 前言天然气长输管道系统分输站场的主要功能是分输气量，通过过滤分离、计量、调压，然后供给用户。
在天然气长输管道的运行过程中，考虑到管道具有口径大、距离长、以及压力高的特点，故分输站场的必须负担起计量调压、过滤分离、以及阀站供气等在内的多项工作任务，解决天然气长输管道沿线周边运行需求。
站场的设计是其中最关键的环节之一。
本文即针对天然气长输管道分输站场在设计方面的相关问题展开分析与探讨。
2 天然气长输管道分输站场设计要点2.1 天然气分输站场平面布置天然气分输站场属于五级站场，其平面布置必须严格执行《石油天然气工程设计防火规范（GB50183）》的相关规定。
在满足规范的前提下，平面布置主要从以下几方面着手：站场内部分为两大部分，即办公区与生产区，这两区域须分开布置，最小安全距离不得小于22.5 m，办公区一般布置在站场的进出口，便于人员紧急情况下疏散，减少人员穿梭于生产区，带来安全隐患。
办公区主要为站内的辅助生产厂房（发电机房、水源井泵房、配电室等）、使用非防爆电气的厂房及值班休息室；生产区主要为站内的工艺设备装置区，它们二者之间有着严格的安全距离，属于防爆区和非防爆区的安全距离。
天然气建设输气管线中分输场站的设计分析
（ ２ ） 办 公 区 域 主 要 包 括 站 内 的配 电室 、水 源 井 泵 房 、 发 电 机 房 、值 班 室 、体 息 室等 ， 生 产 区 域 则 包 括 站 Ｔ 艺 区 、 设 备 区 与装置 区 ， 办 公 区 域 与 生 产 区域 之 问 有 着 密 切 的 关 系 ， 属 于 典 型 的防爆区 以及非 防爆 区。因此 ， 在进行设计 时 ， 不仅要 留好 足 够 的 安全 距 离 ， 还 要 根 据 线 路 走 向合 理 的布 置 天然 气 管 道 进 出站场 的位置 ， 减 少弯 头。 ｆ ３ ） 生 产 区 域 中 有三 个 部 分 组 成 ， 包 括进 出站 阀组 区 、过 滤 分 离 区 与计 量 调 压 区 ， 进 出站 阀组 区 多 设 置 在 便 于 工 作 人 员 操 作 的位 置 ， 过 滤 分 离 区与 计 量 调 压 区 则 需 要 根据 运 输 方 向进 行 设置 ， 与之 相 关 的 设 备 则 根 据 分 输 走 向与 流 程 顺 序 设 置 ， 以上 的设备不仅要满足距 离规定 ， 还需要 留出相 应的检修空 间 ， 方 便 后续 的维修工作 。 ４ 分 输 场 站 设 备 选 择 设 计 ４ ． １ 分 离过 滤 设 备 在长输 管道 天然气运行 时 ， 会 产生 一 些 杂质与水分 ， 因此 当进入分输站 之后 ， 首先 分离过滤天然 气 ， 除去水分与杂质 。 分 离 过 滤 设 备 具 体 包 括 了过 滤 和 分 离 设备 。 二者 的选 择 ， 需要 跟 进介质 的具 体情 况而定 ， 介质 中包含 了较多的杂质 ， 气质 并 不干净 ， 这 时需要使 用过滤分离器 。介质中含有很 少杂质 ， 较 为干净 ， 可以选分离 过滤设备将杂质 去除 ， 这样 节约 了场地 以 及工程所需成本 。 ４ ． ２ 天然气计量 分 输 站 的计 量 实 质 上 是 贸 易 计 量 ， 需 要 达 到 贸易 交接 的 计 量精度要求 ， 选择适 合的量程范 围 ， 即要满足投 产初期阶 段的 小 流 量 工 况 ，也 要满 足 目后满 负荷 运 行 的大 流 量 工 况 要 求 。天 然气 目前使用的流量计主要有孔板流量计 、涡轮流量计、超声 波流量计 。 ５ 天然气 长输 管线及场站规范管理的方向
版天然气输气管道分输站工程施工组织设计方案
版天然气输气管道分输站工程施工组织设计方案一、工程概述本工程是地区天然气传输管道的重要组成部分，主要任务是进行天然气输气站的施工和建设。
输气站的用途是将来自输气管道的天然气进行加压输送，为用户提供稳定的天然气供应。
二、设计原则1.质量第一：施工组织设计要以质量为第一原则，保证施工过程中的质量控制，并确保施工质量符合相关标准和要求。
2.安全第一：在施工组织设计中要注重安全，制定合理的施工安全措施和应急预案，保证施工过程中人身和财产安全。
3.环保优先：在设计方案中要考虑环保要求，采取合理的措施，减少对环境的影响，保护生态环境。
三、施工组织设计内容1.项目组织管理(1)确定项目负责人和施工部门，明确各个职责和权限。
(2)建立施工现场办公室，负责统筹协调施工过程中的各项工作。
(3)建立施工监理机构，进行施工质量的监督和检查。
2.施工方案(1)编制施工图纸和施工工艺流程图，为施工提供必要的参考和指导。
(2)明确施工步骤和工序，制定详细的施工计划，确保施工按时进行。
(3)进行施工现场测量和勘察工作，为施工提供准确的数据和依据。
(4)确定施工材料和设备，保证施工过程中的供应和使用。
3.施工安全措施(1)编制详细的施工安全计划和施工安全技术措施，确保施工过程中的安全。
(2)建立施工现场安全制度，加强施工现场的安全培训和教育。
(3)加强施工现场的安全巡视和监控，及时发现和处理安全隐患。
4.质量控制措施(1)制定施工施工质量管理计划，明确各个工序的质量要求和控制措施。
(2)建立施工质量检查和验收制度，对施工过程中的质量进行监督和检查。
(3)进行质量管理培训和教育，提高施工质量的管理水平。
5.环境保护措施(1)制定施工环境保护计划，明确施工过程中的环境保护要求和措施。
(2)加强施工现场的环境监测和治理，减少对环境的污染。
(3)进行环保意识培训和教育，提高施工人员的环保意识和环保管理水平。
四、施工组织设计实施过程1.制定施工计划和施工方案，按照项目需求和工期要求进行施工安排。
天然气管道分输站场设计关键点探讨
天然气管道分输站场设计关键点探讨作者：金万康刘骥来源：《科学与财富》2019年第09期摘要：天然气管道工程是一条大口径、长距离、高压力的天然气长输管道，天然气在分输站场经过过滤分离、计量和调压，向沿线的阀站供气，解决沿线用气需求。
分输站场的建设和平稳运行，对整条输气管线的建设是非常重要的环节，站场的运行状况关系到整条管线的运营，站场的设计是其中最关键的环节之一。
分输站场的主要功能是分输气量，通过过滤分离、计量、调压，然后供给用户。
天然气管道工程的分输站场的设计，主要从平面布置，流程优化、设备选型等方面着手。
关键词：天然气长输管道;计量和调压;分输站场设计天然气长输管道分输站场的设计，依据现场地形的实际情况，合理布局，在满足规范的情况下，尽量减少占地;流程设计将多种工艺流程相结合，适用各种工况;设备选型上根据实际工况选用设备，设备一般需备用一台，以满足检修时站场能正常运行。
通常，天然气分输站场通过调压后进出站压差比较大，容易出现冻胀现象，分输的管径需做好保温措施。
1 平面布置天然气分输站场属于五级站场，平面布置必须严格执行《石油天然气工程设计防火规范（GB50183）》的相关规定。
在满足规范的前提下，平面布置主要从以下几方面着手：站场内部分为两大部分，即办公区与生产区，这两区域须分开布置，最小安全距离不得小于22.5 m，办公区一般布置在站场的进出口，便于人员紧急情况下疏散，减少人员穿梭于生产区，带来安全隐患。
办公区主要为站内的辅助生产厂房（发电机房、水源井泵房、配电室等）、使用非防爆电气的厂房及值班休息室;生产区主要为站内的工艺设备装置区，它们二者之间有着严格的安全距离，属于防爆区和非防爆区的安全距离。
同时要依据线路的整体走向，生产区布置在方便天然气管道进出站场的位置，尽量顺直进出站管道在站内的走向，减少不必要的弯头。
在生产区布置中，生产区内部分两大部分，即进出站阀组区和过滤分离、计量调压区。
进出站阀组区一般布置在人员便于操作的地方，过滤分离器、计量调压区布置在靠近分输方向的区域。
天然气建设输气管线中分输场站的设计分析
流量变送器应用于 自动化控制系统中。涡 轮流量计则产生 了稍宽的量
程， 压损不大 ，但是产生较小的气体流量时 ，涡轮产生了计量盲区 ； 超
声 波流量计原理是在管 内测传输超声波信号的时间对流体流速积极计 算， 具有极高的测量精度 ，比较宽的量程，几乎不会产生压损。详见表
一
流量计性的能比较。
就是进出站阀组区、调压计量 区和分离过滤。通常在方便人员操作的地 点布置进出站阀组 区， 在与分输方向区域接近的区域布置分离过滤器和 禽 一
岛 一 娆 调压计量区。在布置办公区中， 通常在一侧办公区布置发 电 机房与配电 酲 一
阀＋ 监控调压阀 十工作调压 阀方案 ，安全切断 阀与监控调压 阀在正常 情况下属于全开位置 ， 采用工作调压 阀控制下游压力。当 调压 阀产生故
要步骤。本文主要分析 了 分输场站标准化设计理念，分输 场站平面设计 ，分输场站设备选择设计 。
【 关 键词１ 天然气； 输气管线；分输场站
随着我国积极发展经济 ，对能源逐渐增大的需求，为了减少碳排放 比， 在国家一次能源消耗中清洁型能源天然气 占据了极大 比例。为了确
保又决又好的发展经济 ，天然气在发展经济过程中逐渐成为支撑能源。 １ 分输场站标准化设计理念 分输场站标准 化设计的重要 目的是 ： 按 照天然气长输管道行业规
障无法工作时，监控调压 阀开始运作 ，假如监控调压 阀也产生 了问题 ， 安全切断阀将会对气源采取切断，确保下游管道与设备的安全性。天然
气在绝热节流膨胀过程中，由于焦耳 一汤姆逊 效应 ，通常会产生温降 ，
压力每降 １ ＭＰ ａ ， 温度约 氏５ ℃。天然气长输管道的站场进站压力与 分输压力之间存在着较大差异 ， 调压前后产生了较大差压。导致调压 阀 出口温度将会降低到 ℃ 以下 。 自力式调压 阀指挥器 阀口相对 口径很
浅谈天然气长输管道分输站场设计
浅谈天然气长输管道分输站场设计在天然气长输管道的分输站场中，分输站场的设计是长输管道建设最重要的一部分，对于分输站场的设计系统，内容十分复杂，各种配置设计的方法也非常困难，需要投资耗费的资金非常大，本篇文章对天然气长输管道分输站场设计问题进行了探究。
标签：天然气；长输管道；分输站场；设计一、天然气长输管道传统布站方法的发展现状在传统的设计站场过程中，对设计进行制定标准时，通常采用年平均量计算方法来计算。
在这一计算过程中，很大程度上忽略了天然气需求量受季节变化的影响等因素。
同时对上游资源的分配问题也没有进行合理的设计，这会导致下游市场对于天然气的变化不能够很好地调节和适应，在这一过程中也会对经济效益产生很不利的影响，而且对于分配问题不能进行合理地处理。
二、天然气长输管道分输站场设计要点（一）平面布置的设计要点天然气站场按生产规模划分等级时，集气、输气工程任何生产规模的集气站、计量站、输气站（压气站除外）、清管站、配气站等定为五级站场，所以在进行平面设计时，必须严格按照本行业的相关规定进行合理的执行，并不断满足相关规范的要求，对于分输站场的设计要有严格的标准。
分输站场的内部要分为两大部分，一部分是生产区域，另一部分是辅助生产区域（办公区域）。
对于这两个部分要进行分开布置。
长输管道的分输大多包括输气首站，输气末站，分输站，清管站，压气站等等。
这些分输站场，它具有计量，调节压力，分离以及清管等功能，除了这些功能以外，压气站还可以增加压力的功能。
（二）分输站场的建筑物要具有良好的条件对于分输站场的建筑物建造过程中也要有严格的要求，为了更好地满足办公区域的采光要求，这样可以保证办公区域光照充足。
当办公区处在高处而生产区域处于低处时，这样可以采用靠山面水的设计方位进行设计，在靠近道路的一侧可以设计一个出入和进出的通道，对于这样的设计，它可以更好地满足防爆防火以及安全的各种要求，对于工作人员要对于建筑内部的结构进行一个详细的了解。
浅析输气管线工程中站场总图设计
工程技术科技创新导报 Science and Technology Innovation Herald1041 优选站址总图设计的第一个工作即是实现站址的优化选择，管道是否运行安全、减少成本、保护环境等都以优选站址为依托条件。
管道沿线工程总图设计中，站址的优化选择需注意：尽可能的选在输气管线临近地方，站间距要符合工艺的要求；符合当地城市规划中关于用地功能分区的要求；保护生态环境、文物、避开自然保护区等；经常发生山洪、滑坡等地质地段需要避开，同时注意其他情况的不宜设站的地区；符合周边城市地区和其他设施的承受能力范围；将工程量减小，同时达到安全距离；选在住户少的空旷地带，并处于城市的下风向位置，符合《规范》关于周围居住区、工矿企业、交通线保持安全距离的规定；综合计算整体工程的投资；选择通风地区、避开窝风地段以防止油气聚集。
2 竖向设计综合参考场地的地质条件，道路、站场布局应该因坡就势，科学合理的进行竖向设计。
总图设计包括竖向设计和平面设计两个方面，包括工艺装置区和建筑设施的平面设置，竖向设计和平面设计的协调性。
竖向设计时，可以利用原有地质条件，同时进行必要的改制，能够迅速排出雨水，顺畅快速生产，达到操作方便、交通运输和地下管线的铺设短捷的目标，进而实现企业的经济效益和社会效益。
竖向设计根据各个设施平面的连接形式不同，包括平坡式、台阶式和混合式。
竖向布置将场地建设成为一个或几个整平面之间进行平缓的连接，高差变化不明显，与自然地型相近。
具有便于工艺、交通、管网布置的优点，但是土石方量大，排水较差。
大填大挖、大量深基础的施工出现在坡地起伏比较大的场地建设，尤其是自然坡度比较平缓、面积小的场地。
为保证排水的顺畅、交通的便利，一般采取分输站、清管站、末站等面积较小分区的平坡式竖向布置。
几个标高大、不同整的平面相互连接，就构成了台阶式的竖向布置。
具有工程量小、排水顺畅的优点，但是造成生产联系、交通运输、地下管网的较差的布置条件。
探究输气管道工程中站场总图设计
2020年01月探究输气管道工程中站场总图设计苏胜利（中煤科工集团重庆设计研究院有限公司，重庆400016）摘要：在清洁能源天然气需求量持续增长的背景下，输气管道工业获得更大的发展空间。
在输气管道工程项目建设中，总图设计是一项重要投资部分，保证规划布局的合理性、减少占地面积、降低工程投资数额，均是工程建设期间值得设计单位深思的问题。
鉴于此，文章从站场场址选择、总平面布置、竖向设计及管线综合布置等方面，对站场总图设计方向及要点作出较全面分析，以供同行参考。
关键词：输气管道；总图设计；选址原则；总平面布置；竖向设计；管线综合布置从宏观的层面上分析，输气管道是一个规模庞大的工程体系，在推动石油天然气产业及社会经济健康、长效发展过程中发挥重要作用。
在输气站场总图设计过程中，始终要秉持安全性、合理性、经济性原则，在实践中持续总结方法经验[1]。
影响总图方案设计效果的因素众多，有自然环境、社会经济及政策因素等，并且在设计中还存在着平面与竖向、整体与局部等错综复杂的关系，有效梳理以上关系，应对现实问题，促进工程建设效益的实现过程。
1站场地址选择原则站场场址的选择情况，是影响输气管道工程运行过程安全性的主要因素之一，也和工程建设成本存在连带关系。
故而在选择输气管线站场场址过程中，力争遵照如下原则：（1）站场宜选址在城镇和居住区的全年最小频率风向的上风侧。
火炬或放空立管通常布设在站场周围地势较高的独立区，和周边居住区、村镇、公共福利设施以及民用建筑形成较大防火间距，放空火炬最大值为120m ；还需考虑距离站场、站内办公区的安全间距及风向要求。
同时，站址选择应避开山洪、滑坡、地面沉降、风蚀沙埋等不良工程地质地段及其他不宜设站的地方。
（2）普通站场场址的选择：若输气站场占地面积相对较小，则在选择场址时尽量做到精确定位，评估该地段是否符合站场建设用地面积的最低要求、是否与进出站消防需求相匹配、最大限度的减缩测量范畴[2]。
简析天然气分输站设计与安全设施
简析天然气分输站设计与安全设施发表时间：2015-12-02T17:00:50.793Z 来源：《工程建设标准化》2015年8月供稿作者：崔静辉[导读] 霸州昆仑燃气公司结合笔者实践工作经验，本文首先就天然气分输站设计要点进行简要分析。
崔静辉（霸州昆仑燃气公司）【摘要】结合笔者实践工作经验，本文首先就天然气分输站设计要点进行简要分析，并阐述了天然气分输站建设项目安全设施，以供参考。
【关键词】天然气分输站设计要点安全设施一、天然气分输站设计要点分析1.1提高输气能力与扩充新用户（1）汇管预留口。
汇管的主要作用是汇集和分配天然气，通常为满足下游用户的发展需求，新增的供气计量支路需从汇上开口接出。
但汇管属压力容器，新开孔，不仅会降低其承载能力，而且还因为开孔造成结构不连续，在开孔边会产生应力集中。
根据劳动部制定的《压力容器安全技术监察规程》的有关规定，采用焊接方法对压力容器进行修理或技术改造，应制定改造、施工方案，并报送相关主管部门审批后才能组织施工，完成焊接工作后还应再做无损探伤并经主管部门检定，因此汇管上新开口实施难度较大。
如果为出于发展新增用户留有余地的考虑，建议在核算场站供气能力的前提下，在汇可适当设置预留口。
（2）自控系统的冗余。
场站电缆通常采用直埋敷设方式，但当进行扩建或增设新的计量支路时，就会造成控制室至工艺区之间地坪的大面积开挖。
同时，在施工过程中也容易造成原有电缆损伤。
如果考虑其冗余性，在现场增加防爆分线箱，从值班室到现场分线箱之间敷设多芯电缆（包括电源和信号），则在系统扩容时可节约大量投资，并避免大面积地坪开挖。
此外，远程测控终端（RTU）系统的槽架、接线端子、电源等也应考虑足够的冗余。
1.2保证计量系统的准确性和公正性（1）计量支路的温度。
变送器及其传感器部位应避免阳光直射金属的热传导性及蓄热性非常大，尤其是夏季阳光直射时，金属表面温度远远高于环境温度。
（2）RTU设计及选型时应充分考虑其时钟的准确性。
天然气建设输气管线中分输场站的设计分析
天然气建设输气管线中分输场站的设计分析摘要：天然气输气场站作为输气管道的重要组成部分，承担着保障输气运行和管道安全平稳的任务，为了天然气的安全运行，一定要了解场站各个设施的情况，才能保证天然气输气场站的良好运行秩序；本文将围绕天然气建设输气管线中分输场站的设计分析展开讨论，并针对性的提出一些好的建议谨供参考。
关键字：天然气；输气管线；分输场站；设计分析引言一般天然气管道包括首站、压气站、注入站、分输站、清管站及以上站场的组合站和线路阀室；分输站是在输气管道沿线，为分输气体至用户而设计的站场，其主要工艺流程为：天然气经过分离、调压、计量后分输至用户，有时还具有清管器收发、配气等功能，当与清管器站合建的时候，便为清管分输站；目前，国内外长输管道分输站场的设计采用等压比布站方法，即每个分输站的设计压力相同，下面通过对平面的布置、流程优化、设备选型方面着手，分析天然气建设输气管线中分输站的设计要点和难题。
一、天然气输气管线建设工程的现状分析随着社会的发展，我国加大了天然气长输管道的建设，我国是以“西气东输”工程为最高水准。
“西气东输”工程涉及的领域非常广，西边是从塔里木盆地开始，到东边的上海区域，该工程全程都是全自动控制，其供气范围涉及的领域也是非常广，包括了华中、华东以及长江三角洲地区，整个过程管线特别长，因此需要加强整个输送量[1]。
就目前的情况来看，我国对于天然气长输管道方面都制定了相应的标准，同时也引进了一些先进技术载管线路径方面，例如3S 技术；对于这样技术在日常的管理过程中也基本都实现了自动化，其最大的优势是能够进行数据的收集，在线测量以及相关工作；如今我国也加大了对于管道建设相关方面的研究，不断引进先进的管理技术，并进一步加强了监理的控制，因此各个方面的控制水准也达到了国际的相关标准，虽然长输管道线路的规划设计是管道建设工作的首要任务，但是分输站场的选址工作是构成管道设计、建设、管理的基本条件，所以分输场站建设的重要性不容忽视，提高分输场站的设计水平是带动我国天然气输气管道工程快速发展的前提，目前我国互联技术、管道工程技术都在迅速的发展，抓好时代的契机进行革新发展是十分有必要的。
天然气分输站场的设计研究
天然气分输站场的设计研究摘要：随着城市化进程和我国工业的快速发展，对天然气的需求在与日俱增。
但天然气的分输是一个复杂的过程，包括过滤分离和计量分配、调压等诸多环节，毫不夸张地说，天然气长输管道的整体效益与分输站场的运行效率息息相关。
因此，在分输站场设计之初，必须通过实地调研后合理确定办公区域和生产区域、生产辅助区域，并进行间隔距离的科学设置和防护带的合理构建，避免或降低各类安全事故。
同时，更要注重合理规划平面图，正确的选择设备型号，以降低投资能耗，促进运行效率的提升。
本文将从不同层面研究天然气长输管道分输站场的设计。
关键词：天然气长输管道；设计结构；分输站引言在天然气长输管道传统布站设计的过程中，设计输量的选取标准主要采用年输量的平均量来计量，所以在这一过程中，忽视了天然气需求量会受到季节变化的影响等因素，同时对于上游资源的可调节性问题也没有加以设计，导致下游市场对于天然气需求的变化无法很好地适应，导致在这一过程中产生的经济收益较差，而且灵活性也较低。
在国内外常用的天然气长输管道分输站场布站设计的方法主要采用的是等压比布站，各站按照基本相同的压比设计压气站。
1设计需要注意的问题在天然气分输站场的设计中，最关键的部分就是结构设计，因为系统构架内容复杂，必须综合各种配置工艺，成本高昂。
在进行分输站场的前期设计时，必须要不同的功能区域进行准确划分，比如日常办公区和基本生产区、生产辅助区的划分等，在单独设置的同时构建安全防护带，确保站场进出口分布的合理性，一旦天然气泄漏事故发生，可以第一时间疏散工作人员，最大限度避免损失。
日常办公区由阴保间、配电室和值班控制室等组成；生产区包括设备区、装置区和工艺区等，具备较高的危险性，设计要考虑预留宽阔的距离，进行分离线的设定，按照路线设计进出口的实际位置；生产辅助区由高压电房（独立变压器供电，含变压器、高压配电柜等）、供生产区域用的低压配电房（含配电柜、UPS等）、燃气发电机房等）。
天然气长输管道分输站场的设计研究
天然气长输管道分输站场的设计研究发布时间：2021-02-19T09:40:47.610Z 来源：《基层建设》2020年第27期作者：于良[导读] 摘要：天然气长输管道分输站场设计是一项相当复杂的工作，它不光需要设计人员对场内各种工艺的流程有清晰的认识，还要对各种设备的选择了然于胸，根据不同的需求选择最合适的设备，这样才能让分输站场良好运行。
中石化中原石油工程设计有限公司河南郑州 450000摘要：天然气长输管道分输站场设计是一项相当复杂的工作，它不光需要设计人员对场内各种工艺的流程有清晰的认识，还要对各种设备的选择了然于胸，根据不同的需求选择最合适的设备，这样才能让分输站场良好运行。
关键词：天然气长输管道；分输站场；设计1天然气分输站场管道的平面布置天然气具有一定的危险性，对天然气分输站进行建设需要考虑其防火防爆的性能。
《石油天然气工程设计防火规范GB50183》中对天然气的输送标准作出了详细规定，对分输站场进行设计时，应该遵守这些规定，对管线进行科学的部署。
具体来说，在设计分输站场的管线排布时，应从以下几个方面入手。
第一，分输站在设计时应把生产工艺区域和办公区域分割开来，设计时应按照标准，保证办公区域和生产工艺区域之间的距离，并在两者之间设置防火带，进一步提高安全性。
通常分输站场的办公区域应该在整体区域的边缘位置，而且绝大多数应该将其设置在出入口处，这样在万一发生事故的情况下，人员能做到第一时间撤离，也能遏制火情向出口外扩散，降低事故的伤亡率。
第二，在设计分输站场时，应该将中配电室、水源井控制室、电力系统中枢、办公区域、员工生活区域设计在办公区域内，同时将管线阀门控制室、设备区域等设计在生产区域内。
另外，设计人员应该在办公区域和生产区域内分别应用防爆区制度和非防爆区域制度，严格落实安全管理方法，同时指派巡查人员定期对区域进行检查。
设计人员还需要注意，根据区域的不同，管线的排布也会有所差异，不过，应格外注意在生产区域内应尽量保持天然气管线直行，减少弯曲，因为在管道弯曲处，管壁承受的压力较大，而且弯曲处大都需要额外的连接部件，这些部件在长期高压的情况下，容易发生松动，导致泄露。
天然气长输管道分输站场的设计策略冯玉龙赵自更陈晓磊
天然气长输管道分输站场的设计策略冯玉龙赵自更陈晓磊发布时间：2023-06-19T05:16:20.241Z 来源：《中国建设信息化》2023年7期作者：冯玉龙赵自更陈晓磊[导读] 随着社会经济的迅速发展，各行各业对能源的需求量都在不断地增长，而在人类的日常生活、工业生产等领域，天然气已经越来越多地被使用。
天然气长输管道分输站场是天然气输送系统中非常重要的一个环节，承担着天然气的计量、分离、压力调节等任务。
在分输站场的设计中，坚持经济合理原则，优化系统配置，完善综合功能，确保天然气稳定供应。
石家庄输油气分公司摘要：随着社会经济的迅速发展，各行各业对能源的需求量都在不断地增长，而在人类的日常生活、工业生产等领域，天然气已经越来越多地被使用。
天然气长输管道分输站场是天然气输送系统中非常重要的一个环节，承担着天然气的计量、分离、压力调节等任务。
在分输站场的设计中，坚持经济合理原则，优化系统配置，完善综合功能，确保天然气稳定供应。
关键词：天然气；长输管道；分输站场1.天然气长输管道分输站场设计条件概述1.1选建场地的基本条件为最大程度地保障分输站场的稳定性与安全性，在选址与设计时，必须对拟选场地的基础条件进行详细的考察，并尽可能地选取有利的地形与工程地质条件。
对那些不满足有关规定的地质情况，要采用合理的设计方法，对其进行优化、改善。
选择站址时，为了方便选择场地的排水与通风位置，宜选择开阔平坦的场地。
并在此基础上，对分输站场周边地区的交通情况及配套设施进行了详细的调研。
站址周围的道路交通要尽量的可靠和顺畅，车站周围的通信、供电、给排水、生活保障等基础设施要尽量的完善，这样才能保证分输站场在投入使用后能够正常的、稳定的运行。
1.2布站要求输气站点的选址要遵循就近、集中建设的原则，分输站的选址要根据集中的用户的地理位置来确定，首站的选址要靠近天然气来源，末站的选址要靠近终端用户。
分输站场要尽可能的与压气站和清管站合并，清管站的位置要按照两个站之间的距离来决定，而压气站要以保证分输用户的工作压力为基础，通过最优的加压运输方式来决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气建设输气管线中分输场站的设计分析
摘要：天然气输气场站作为输气管道的重要组成部分，承担着保障输气运行和
管道安全平稳的任务，为了天然气的安全运行，一定要了解场站各个设施的情况，才能保证天然气输气场站的良好运行秩序；本文将围绕天然气建设输气管线中分
输场站的设计分析展开讨论，并针对性的提出一些好的建议谨供参考。
关键字：天然气；输气管线；分输场站；设计分析
引言
一般天然气管道包括首站、压气站、注入站、分输站、清管站及以上站场的
组合站和线路阀室；分输站是在输气管道沿线，为分输气体至用户而设计的站场，其主要工艺流程为：天然气经过分离、调压、计量后分输至用户，有时还具有清
管器收发、配气等功能，当与清管器站合建的时候，便为清管分输站；目前，国
内外长输管道分输站场的设计采用等压比布站方法，即每个分输站的设计压力相同，下面通过对平面的布置、流程优化、设备选型方面着手，分析天然气建设输
气管线中分输站的设计要点和难题。
一、天然气输气管线建设工程的现状分析
随着社会的发展，我国加大了天然气长输管道的建设，我国是以“西气东输”
工程为最高水准。
“西气东输”工程涉及的领域非常广，西边是从塔里木盆地开始，到东边的上海区域，该工程全程都是全自动控制，其供气范围涉及的领域也是非
常广，包括了华中、华东以及长江三角洲地区，整个过程管线特别长，因此需要
加强整个输送量[1]。
就目前的情况来看，我国对于天然气长输管道方面都制定了相应的标准，同
时也引进了一些先进技术载管线路径方面，例如3S 技术；对于这样技术在日常
的管理过程中也基本都实现了自动化，其最大的优势是能够进行数据的收集，在
线测量以及相关工作；如今我国也加大了对于管道建设相关方面的研究，不断引
进先进的管理技术，并进一步加强了监理的控制，因此各个方面的控制水准也达
到了国际的相关标准，虽然长输管道线路的规划设计是管道建设工作的首要任务，但是分输站场的选址工作是构成管道设计、建设、管理的基本条件，所以分输场
站建设的重要性不容忽视，提高分输场站的设计水平是带动我国天然气输气管道
工程快速发展的前提，目前我国互联技术、管道工程技术都在迅速的发展，抓好
时代的契机进行革新发展是十分有必要的。
二、分输场站的设计要点
（一）设计理念
分输场站的设计理念分为其设计目的和设计标准;分输场站的设计目的是:严格按照天然气长输气管道的标准来严格进行设计工作，由于每一个输气场站涉及到
的各种输气量、输气压力等都有所不同，所以其合个场站的工艺流程会有所区别，但是每一个工艺流程都应该控制在一个标准的范围内，这样才能保证达到分输场
站的设计要求和目的，降低后期施工的返工率；分输场站的设计标准，分别对应
着对硬件和软件两个个方面的设计标准，其中硬件标准指的是其整个设计流程中
对建筑物的外观设计，其中包括管道涂色、防腐、设备选型等，其外部布局整体
被规范下来以后，分输场站建设就会形成一套工艺流程，其流程都伴随着工艺施
工的步骤和管理措施，在明确分输场站设计理念以后，在进行后期设计，是保障
分输场站后期设计顺利进行的前提，也是施工的关键保障[2]。
（二）平面布置
根据《石油天然气工程设计防火规范（GB50183-2015）》的相关规定，天然
气分输站场应划为五级，在满足规范要求的情况下，将站场划分成办公区和生产
区两部分，并且分开布置；两区域防火安全距离不得小于22.5m，站场的进出口
布置办公区，便于人员紧急疏散撤离，办公区内应设置发电机室、配电室、值班
休息室；中间生产区内主要布置工艺设备，划分该区域为防爆区，根据进出管线
的方向，生产区设备的布置应方便天然气管道的进出，尽量呈直线布置工艺设备，减少弯头。
生产区内部包括进出站阀组区和过滤分离、计量调压区；进出站阀组
区应布置在进口管线后，设备布置顺序方便人员操作与维修，过滤分离器和计量
调压装置布置在出口管线前，设备的布置应能满足安装与检修空间的需求；布置
办公区域时，发电机室和配电室应布置在办公区的一侧，不与其他办公区相邻；
分输站的办公室、通信室、阴极保护室应集中布置在同一办公楼内，并与水源井
泵房、污水处理装置之间保持安全距离[3]。
（三）流程设计
分输站场可分为四种功能的流程，包括正常流程、清管流程、越站流程、返
输流程；越站流程比较特殊，该流程中，天然气直接输至下个站场，不进行进站
加压和供气；这种流程主要用于两种情况，第一种，分输站停运，此时，切断阀
关闭，天然气直接输往下个站场；第二种，下游用户出现状况，不能接收天然气，天然气需输往下个站场；反输流程表示天然气流向调转，原上游改下游，天然气
反向输送。
三、分输场站设计中的设备选型
（一）过滤
由于天然气的纯净度不同，在长距离的输送中，还会掺杂管道杂质和水分，
所以在天然气进站后应先净化天然气，过滤分离杂质和水；天然气中杂质较多时，可设置联合过滤器，首先，用旋风分离器过滤较大颗粒，再用过滤分离器去除较
小颗粒和水分，如果天然气较洁净，可只设置过滤分离器，节省场地占用和投资
费用。
（二）计量
分输站的计量精度至关重要，在计量精度上要满足来往交易对接的需求，量
程范围要适宜，应考虑投产初期小流量和后期满负荷运行的大量程需求；常用的
天然气计量方式主要有：孔板式、涡轮式、超声波式流量计等。
孔板流量计应用
广泛价格低廉，结构简单便于维护，但剂量范围较窄，在30% ～ 80% 损失较大，不能很好地满足各种流量范围；涡轮流量计量程较大，在10% ～80% 损失小，但
当天然气流量较小时存在计量盲区；超声波流量计精度高，量程范围广，几乎没
有压力损失，考虑投产初期小流量和后期满负荷运行的大量程需求。
（三）调压
分输站调压方案种类较多，可分为单台调节阀；单台调压阀和监控调压阀；
单台调压阀和安全切断阀；监控调压阀和安全切断阀；三阀结合式；单台调压阀
方案流程简单，操作维护简单，但气量易波动；单台调压阀与监控调压阀组合可
以实现监控与调节，安全性较好，但调压器压力需合理设定；安全切断阀与监控
调节阀结合和三阀结合这两种方案安全性较高，能保证下游用户不超压，但当切
断输气时，需要调整和复位切断阀；三阀结合式方案把上下游串联，实现同时监
控与调压的功能，当遇到特殊情况时，也可以切断输气，确保管道和设备安全[4]。
四、结束语
综上所述，天然气作为一种新型的能源，影响着人们的生活方式，人们越来
越多地依靠天然气带来便利和舒适，不过在天然气管道设计中，仍有一些问题存在设计中，我们需要积极、客观地去解决，增加针对天然气管道的改革和发展，要研究和借鉴国外现金技术，制造质量最佳的管道，减少输气管道中可能发生的问题，在进行天然气管道设计时必须考虑消防以及建筑的结构特点，探求管道设计的优化方案，以实现经济效益和社会效益的同步提升；天然气长输管道分输站的设计既应从全局整体考虑又应该考虑到地形情况、季节变化、环境保护等细节问题；也要在设计的过程中满足标准、规范的同时，选择合理的管道线路，根据实际工况选择设备，减少占地与投资，才能达到最好的运营效果。
参考文献
[1]李淼滢.天然气建设输气管线中分输场站的设计分析[J].科技风,2014,000(013):52-52.
[2]陈洪洲.高压长输天然气管道中分输站场设计分析研究[J].化工管
理,2018,498(27):34-35.
[3]洪林林.天然气建设输气管线中分输场站的设计分析[J].中国化工贸
易,2015,000(035):148-148.
[4]高锦跃.天然气长输管道分输站场设计[J].建筑工程技术与设
计,2017,000(017):930-930.。
