电光调制原理
电光调制原理电光调制是指利用电信号控制光的强度、相位或频率的过程，是现代光通信和光电子技术中的重要组成部分。
在光通信系统中，电光调制器是将电信号转换为光信号的关键器件之一，其原理和工作机制对于光通信系统的性能至关重要。
电光调制原理的核心是利用半导体材料的光电效应来实现。
当半导体材料受到外界电场的作用时，会发生光电效应，即电场会改变材料的折射率和吸收系数，从而影响光的传播特性。
利用这一特性，可以通过调节电场的强度来控制光的强度或相位，实现电光调制。
在光通信系统中，常用的电光调制器包括直接调制器和外调制器两种类型。
直接调制器是利用半导体激光器自身的电光调制特性，将电信号直接作用于激光器，通过改变激光器的电流来实现光强度的调制。
外调制器则是将电信号作用于外部调制器件，如Mach-Zehnder调制器或LiNbO3调制器，通过调节外部器件的光学特性来实现光信号的调制。
无论是直接调制器还是外调制器，其基本原理都是利用电场控制光的传播特性，从而实现电信号到光信号的转换。
在实际应用中，电光调制器的性能直接影响着光通信系统的传输速率、信噪比和功耗等重要指标。
因此，研究和优化电光调制器的原理和结构对于提高光通信系统的性能具有重要意义。
除了在光通信系统中的应用，电光调制原理也在光电子技术领域有着广泛的应用。
例如，在光纤传感、光学成像和光学信息处理等领域，都需要利用电光调制器实现对光信号的调控和处理，从而实现各种光电子功能。
总之，电光调制原理是光通信和光电子技术中的重要基础，其原理和应用对于推动光电子技术的发展具有重要意义。
随着光通信和光电子技术的不断发展，电光调制原理的研究和应用也将会得到进一步的深化和拓展，为实现更高速、更稳定的光通信系统和光电子设备提供重要支撑。
电光调制器强度调制器相位调制器EOM原理课件
应用领域与优势
应用领域
相位调制器广泛应用于光纤通信、光学传感、光学测量 等领域。
优势
相位调制器具有调制速度快、调制效率高、易于集成等 优点。
04
电光调制器强度调制器相位调制器EOM 比较
工作原理比较
电光调制器 (EOM)
通过施加电场改变晶体的折射率，从而实现 光的调制。
强度调制器 (IM)
通过改变光的传输损耗或反射系数，实现对 光强的控制。
类型与分类
类型
电光调制器可分为泡克耳斯调制器和 双折射调制器等。
分类
根据调制方式的不同，电光调制器可 分为单级调制器和双级调制器等。
应用领域与优势
应用领域
强度调制器广泛应用于光纤通信、光信息处理、光谱分析等 领域。
优势
电光调制器具有调制速度快、调制效率高、稳定性好等优点 ，能够实现高速、高精度、高稳定性的光信号调制。
特性。
IM
结构简单、易于集成、低成本； 但调制速度相对较慢，且带宽受限 。
PM
调制速度高、带宽大、易于实现高 精度相位编码；但插入损耗较大， 且对温度和波长敏感。
05
电光调制器强度调制器相位调制器EOM 发展前景
技术发展趋势
集成化与小型化
随着微纳加工技术的发展，电光调制器将趋向于集成化和微型化， 以提高稳定性和降低成本。
相位调制器 (PM)
通过改变光的相位，实现对光束相位的控制 。
应用领域比较
EOM
主要用于高速光通信、光信号处理和光传感等领 域。
IM
广泛应用于光开关、光限幅器和光放大器等器件 。
PM
适用于光学干涉、光学相位编码和光学相干检测 等领域。
优缺点比较
电光调制器强度调制器相位调制器EOM原理
电光调制器强度调制器相位调制器EOM原理电光调制器（Electro-Optic Modulator，EOM）是一种能够通过改变光波的相位或强度来调制光信号的器件。
它在光通信、光纤传感、光学成像等领域有广泛的应用。
本文将详细介绍电光调制器的工作原理、分类及应用。
一、工作原理在电光调制器中，材料通常选择具有非中心对称晶体结构的材料，例如锂钌酸铋（LiNbO3）。
当施加电场时，锂钌酸铋晶体的晶格结构发生变化，进而引起折射率的变化，从而改变光波的相位或强度。
二、分类根据光波的调制方式，电光调制器可以分为强度调制器和相位调制器。
1. 强度调制器（Intensity Modulator）强度调制器通过改变光波的强度来调制光信号。
最简单的强度调制器是电吸收调制器（Electro-Absorption Modulator，EAM），它基于材料的电吸收效应。
当施加电场时，电吸收调制器中的吸收边沿会产生位移，从而改变光的吸收量。
通过调控电场的强弱，可以实现对光的强度的调制。
2. 相位调制器（Phase Modulator）相位调制器通过改变光波的相位来调制光信号。
最常见的相位调制器是Pockels单元，它基于Pockels效应。
当施加电场时，Pockels单元中的晶格结构发生变化，进而引起折射率的变化。
调节电场的强弱，可以改变光波的相位。
除了强度调制器和相位调制器，还有一种常见的电光调制器是所谓的“In-phase/Quadrature-phase调制器”（IQ Modulator），它可以同时调制光波的强度和相位。
三、应用在光通信系统中，电光调制器通常用于实现光信号的调制和解调。
例如，将电信号转换为相应的光信号进行传输，或者将光信号转换为电信号进行处理。
在光纤传感系统中，电光调制器可用于光纤传感器的光信号调制，以实现对物理量的测量。
例如，通过改变光波的相位或强度，可以实现对应变光纤传感器的灵敏度控制。
在光学成像系统中，电光调制器常用于实现高速和高分辨率的图像采集。
电光调制器的适用介绍
电光调制器的适用介绍1. 什么是电光调制器？电光调制器是一种光电器件，用于在电信系统中调制光信号，是光通信中非常重要的设备。
通常被用来调制激光光波以传输信息。
2. 电光调制器的适用领域电光调制器被广泛应用于许多不同的领域，这里介绍其中三个主要的应用领域：2.1 光通信电光调制器在光通信中有很重要的作用。
在光纤通信中，以激光发射出去的光波需要在传输前被调制，以传输数据和信息。
电光调制器将电信号转化为光信号，再将其调制，以传输信息。
在这个过程中，光信号的强度、频率和相位都将被调制。
2.2 激光雷达激光雷达是利用激光进行距离测量的系统，其中电光调制器被用于调制发射信号。
调制后的激光光束被发射并击中目标，被反射回来并接收。
再次使用电光调制器以便接收和处理反射信号。
2.3 医疗电光调制器在医疗领域中也有着广泛的应用。
例如，在眼科手术中，使用激光进行治疗，就需要先经过电光调制器进行调制和控制激光的强度、频率和相位等参数。
3. 电光调制器的优势电光调制器有着许多优势，这里列举其中的几个：3.1 速度电光调制器可以在纳秒级的速度下进行快速的光强调制和相位调制，这使它成为高速通信中的关键器件。
比如，现代的光通信和激光雷达都需要迅速的信号调制。
电光调制器可以在信号的传输过程中迅速的调整光信号，从而提高接收和传输的效率。
3.2 稳定性电光调制器的性能非常稳定，可以用于各种不同的环境和场合。
这也保证了其在医疗领域中的应用效果，如在激光治疗过程中的精确控制等。
3.3 尺寸电光调制器通常比其他调制器更小巧、轻便。
这使它成为各种设备的理想选择，尤其是那些需要单个或多个光信号的设备，例如光通信或激光雷达装置。
4. 总结电光调制器在通信、雷达和医疗领域中都可以发挥重要作用。
此外，其具有速度快、稳定性好和体积小等优点，这使它成为各种设备的理想选择。
然而，随着技术的不断发展，电光调制器的性能还将不断改进和进一步完善。

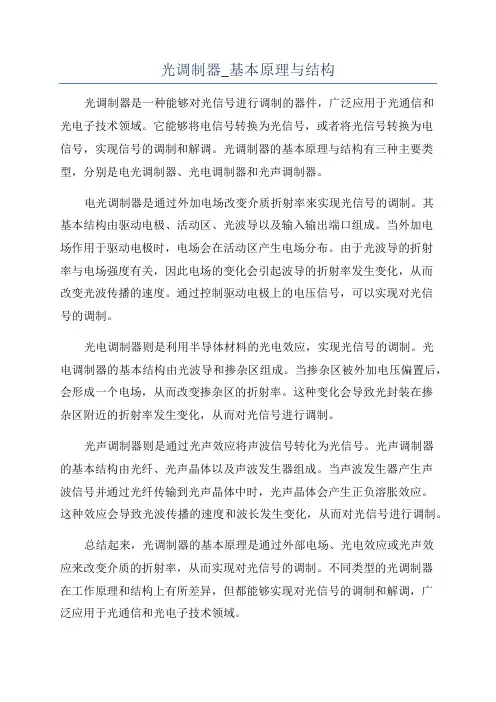

光调制器_基本原理与结构
光调制器_基本原理与结构光调制器是一种能够对光信号进行调制的器件，广泛应用于光通信和光电子技术领域。
它能够将电信号转换为光信号，或者将光信号转换为电信号，实现信号的调制和解调。
光调制器的基本原理与结构有三种主要类型，分别是电光调制器、光电调制器和光声调制器。
电光调制器是通过外加电场改变介质折射率来实现光信号的调制。
其基本结构由驱动电极、活动区、光波导以及输入输出端口组成。
当外加电场作用于驱动电极时，电场会在活动区产生电场分布。
由于光波导的折射率与电场强度有关，因此电场的变化会引起波导的折射率发生变化，从而改变光波传播的速度。
通过控制驱动电极上的电压信号，可以实现对光信号的调制。
光电调制器则是利用半导体材料的光电效应，实现光信号的调制。
光电调制器的基本结构由光波导和掺杂区组成。
当掺杂区被外加电压偏置后，会形成一个电场，从而改变掺杂区的折射率。
这种变化会导致光封装在掺杂区附近的折射率发生变化，从而对光信号进行调制。
光声调制器则是通过光声效应将声波信号转化为光信号。
光声调制器的基本结构由光纤、光声晶体以及声波发生器组成。
当声波发生器产生声波信号并通过光纤传输到光声晶体中时，光声晶体会产生正负溶胀效应。
这种效应会导致光波传播的速度和波长发生变化，从而对光信号进行调制。
总结起来，光调制器的基本原理是通过外部电场、光电效应或光声效应来改变介质的折射率，从而实现对光信号的调制。
不同类型的光调制器在工作原理和结构上有所差异，但都能够实现对光信号的调制和解调，广泛应用于光通信和光电子技术领域。
电光调制器的适用如何
电光调制器的适用如何
1.光通信系统：电光调制器是光纤通信系统中的关键器件之一、在光
纤通信中，光信号需要经过电调和光调过程，电光调制器扮演着将电信号
转化为光信号的重要角色。
它能够将电信号转化为高速光信号，并根据电
信号的特性进行调制，实现高速、稳定的光信号传输。
2.光网络系统：电光调制器在光网络系统中也有着广泛的应用。
以光
纤光网络为例，电光调制器可以将电信号转化为光信号，并将其传输到目
标节点。
这种方式能够实现远距离、高速、大容量的光信号传输，提高光
网络的传输效率和传输能力。
3.光测量仪器：电光调制器也被广泛应用于光学测量领域中。
利用电
光调制器可以将光信号进行调制，并通过测量其调制后的特性来分析光信
号的各种参数。
这种方式可以应用于光电子学实验中的光功率测量、光频
率测量、光相位测量等。
4.光传感系统：电光调制器还可用于光传感系统中。
例如，将电光调
制器安装在光纤传感器中，可以实现对光信号的远距离传输和调制。
这种
方式可以扩展光传感系统的传感范围和传感能力，提高传感器的性能和灵
敏度。
总之，电光调制器广泛应用于光通信系统、光网络系统、光测量仪器、光传感系统等领域。
它能够将电信号转化为光信号，并通过调制光信号的
方式控制其特性，实现高速、稳定的光信号传输和处理。
电光调制器原理
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要光电器件，其原理是利用外加电场的作用来改变光的折射率，从而实现对光信号的调制。
电光调制器在光通信、光传感、光存储等领域具有广泛的应用，下面将详细介绍电光调制器的原理及其工作过程。
电光调制器主要由电光材料、电极和光波导构成。
电光材料是电光调制器的关键部件，其具有在外加电场作用下改变折射率的特性。
电极则是为了施加外加电场，而光波导则是用来传输光信号。
当外加电场施加到电光材料上时，电光材料的折射率发生变化，从而改变光的传播速度和相位，实现对光信号的调制。
电光调制器的工作原理可以通过三种方式来实现，直接调制、间接调制和外调制。
直接调制是指直接在光波导中施加电场，通过改变光的折射率来实现光信号的调制。
间接调制是指利用电光材料的特性，将光信号和调制信号通过耦合器耦合在一起，通过调制信号改变光的折射率，从而实现光信号的调制。
外调制是指将光信号和调制信号分开传输，通过外部器件将调制信号转换为电场，再作用于电光材料，实现光信号的调制。
电光调制器的工作过程可以简单描述为，首先，将光信号输入到光波导中，然后施加外加电场到电光材料上，通过改变折射率来调制光信号，最后通过光波导输出调制后的光信号。
在实际应用中，电光调制器通常与其他光学器件结合使用，如激光器、光放大器、光滤波器等，以实现更复杂的光通信系统。
电光调制器的性能参数包括调制带宽、调制深度、驱动电压、插入损耗等。
调制带宽是指电光调制器能够支持的最高调制频率，调制深度是指调制信号对光信号的影响程度，驱动电压是施加到电光材料上的电压大小，插入损耗是指光信号在通过电光调制器时的损耗程度。
这些性能参数直接影响着电光调制器在实际应用中的性能和效果。
总之，电光调制器作为光通信领域的重要器件，其原理和工作过程至关重要。
通过对电光调制器原理的深入了解，可以更好地应用和优化电光调制器，推动光通信技术的发展和应用。
电光调制器及其制作方法
电光调制器及其制作方法电光调制器是一种将电信号转换为光信号的器件，广泛应用于光通信、光纤传感和光学信息处理等领域。
本文将介绍电光调制器的原理、制作方法以及其在光通信中的应用。
一、电光调制器的原理电光调制器利用半导体材料的光电效应，通过控制电场来调制光的强度或相位。
其主要由光源、驱动电路和光探测器组成。
光源产生的光信号经过驱动电路调制后，通过光探测器转换为电信号输出。
电光调制器的工作原理可分为强度调制和相位调制两种方式。
强度调制是通过改变电场的强度来改变光的强度，通常采用马赫曾德尔干涉结构实现。
相位调制是通过改变电场的相位来改变光的相位，常用的相位调制器有基于电光效应的Mach-Zehnder干涉器和基于光波导的相位调制器。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程等步骤。
首先是材料选择。
常用的电光调制器材料有锗、硅、半导体材料等。
这些材料具有较高的光电效应和较好的电光响应特性，适合用于制作电光调制器。
其次是器件结构设计。
根据不同的调制方式，电光调制器的结构也有所不同。
强度调制器通常采用马赫曾德尔干涉结构，包括两个波导和一个耦合器。
相位调制器常采用Mach-Zehnder干涉器或光波导结构，通过控制电场的相位差来实现相位调制。
最后是工艺流程。
制作电光调制器需要采用微纳加工技术，包括光刻、薄膜沉积、离子注入等工艺步骤。
这些工艺步骤需要精确控制，以确保器件的性能和可靠性。
三、电光调制器在光通信中的应用电光调制器在光通信中起到了至关重要的作用。
光通信是将信息通过光信号传输的通信方式，具有大带宽、低损耗和高安全性等优势。
而电光调制器是光通信中的关键部件，用于将电信号转换为光信号传输。
在光纤通信系统中，电光调制器常用于光纤发送端，将电信号转换为光信号进行传输。
通过调制光信号的强度或相位，可以实现光的开关、调制和复用等功能。
电光调制器的性能直接影响光纤通信系统的传输质量和传输距离。
电光调制器及其制作方法
电光调制器及其制作方法电光调制器是一种用来调制光信号的电子设备。
它能够将电信号转换为光信号，或者将光信号转换为电信号。
电光调制器在光通信、光传感和光波导等领域中起着重要作用。
本文将介绍电光调制器的原理、制作方法和应用。
一、电光调制器的原理电光调制器利用了半导体材料的光电效应。
当外加电场作用于半导体材料时，会导致电子的能带结构发生变化，从而改变材料的光学性质。
这种原理被称为Kerr效应或Pockels效应。
Kerr效应是指当电场作用于非线性光学材料时，会引起材料的折射率发生变化。
当电场的强度足够大时，光信号在非线性材料中传播时，会发生相位调制，从而实现对光信号的调制。
Pockels效应是指当电场作用于具有非中心对称晶体结构的材料时，会使材料的对称性发生变化，从而引起材料的线性光学性质发生变化。
通过适当选择材料和施加电场，可以实现对光信号的调制。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程。
1. 材料选择制作电光调制器的关键是选择合适的半导体材料。
常用的半导体材料有硅(Si)、锗(Ge)、硒化锌(ZnSe)、硒化铟(InSe)等。
这些材料具有较高的光电效应和较好的电光响应特性。
2. 器件结构设计电光调制器的结构设计主要包括波导结构和电极结构。
波导结构用于引导光信号的传输，常见的波导结构有条形波导、方形波导和环形波导等。
电极结构用于施加电场，常见的电极结构有金属电极和掺杂电极等。
3. 工艺流程电光调制器的制作流程包括材料生长、器件加工和器件封装等步骤。
材料生长是指通过化学气相沉积(CVD)或分子束外延(MBE)等方法在衬底上生长出所需的半导体材料。
器件加工是指通过光刻、腐蚀和沉积等工艺步骤，将波导结构和电极结构制作在材料上。
器件封装是指将制作好的器件封装在适当的封装盒中，以保护器件并方便连接和使用。
三、电光调制器的应用电光调制器在光通信、光传感和光波导等领域中有着广泛的应用。
电光调制器的原理及其应用
电光调制器的原理及其应用1. 引言•电光调制器（Electro-Optic Modulator，EOM）是一种能够将电信号转换成光信号的设备。
•它利用了光电效应，通过电场控制光的折射率或透过率，实现光信号的调制。
2. 原理•电光调制器的工作原理基于克尔效应或Pockels效应。
•克尔效应指的是在外加电场下，晶体的折射率会发生改变。
•Pockels效应是指晶体的透过率会随电场的变化而变化。
3. 类型电光调制器主要分为两种类型： 1. 各向同性电光调制器（Isotropic Electro-Optic Modulator）： - 主要利用了克尔效应，适用于可见光和红外光的调制。
- 使用非晶体材料或某些晶体材料制成。
- 典型的各向同性电光调制器有液晶电光调制器。
2.各向异性电光调制器（Anisotropic Electro-Optic Modulator）：–利用了克尔效应和Pockels效应，适用于更高频率的光信号调制。
–使用晶体材料制成。
–典型的各向异性电光调制器有锂钽酸锶（LiTaO3）、锂钝酸铌（LiNbO3）等。
4. 应用电光调制器在光通信、光传感、光纤传输等领域具有广泛的应用。
4.1 光通信•光通信是利用光信号传输数据的通信方式。
•电光调制器在光通信中起到重要的作用，用于调制光信号的强度、频率、相位等参数，实现数据的传输和调制。
4.2 光传感•光传感是利用光的传输和变化来检测和测量物理量或化学量的技术。
•电光调制器可以用于调制光信号的相位和幅度，实现对光传感器件的激励和信号读取。
4.3 光纤传输•光纤传输是指利用光信号在光纤中的传输来进行数据传输的技术。
•电光调制器用于调制光信号的参数，确保光信号的传输质量和稳定性。
4.4 光学成像•电光调制器可以在光学成像中用于调制光源的强度和相位，实现对成像质量的调整和优化。
4.5 光学雷达•光学雷达是一种利用激光器发出激光脉冲并通过接收器接收回波信号来进行距离测量和目标探测的技术。
电光调制器原理
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要器件，它在光通信和光网络中起着至关重要的作用。
电光调制器的原理是基于电光效应和半导体材料的特性，通过对电场的调控来改变光的特性，从而实现信号的调制和传输。
本文将详细介绍电光调制器的原理及其工作过程。
电光调制器利用半导体材料的光电效应，将电信号转换为光信号。
当电信号加到半导体材料上时，会产生电场，这个电场会影响材料的折射率，从而改变光的传播速度和相位。
通过合理设计电场的分布和调控，可以实现对光信号的调制。
一般来说，电光调制器的工作原理可以分为直接调制和间接调制两种方式。
直接调制是指直接利用电场改变光的特性，常见的有PN结调制器和Mach-Zehnder调制器。
PN结调制器是通过在PN结上加电压，改变电场分布，进而改变光的折射率，实现对光信号的调制。
而Mach-Zehnder调制器则是利用干涉效应，通过控制两条光路的相位差来实现调制。
这两种方式都是直接利用电场改变光的特性，实现光信号的调制。
间接调制则是利用电场改变材料的吸收特性，进而改变光的传输特性，常见的有电吸收调制器。
在电吸收调制器中，当电场加到半导体材料上时，会改变材料的吸收特性，从而实现对光信号的调制。
这种方式虽然是间接利用电场改变光的特性，但同样可以实现有效的光信号调制。
总的来说，电光调制器的原理是基于电场对半导体材料光学特性的影响，通过合理设计和控制电场，实现对光信号的调制。
无论是直接调制还是间接调制，都是利用电场改变光的特性，从而实现信号的传输和调制。
除了工作原理外，电光调制器的性能参数也是非常重要的。
例如调制带宽、消光比、插入损耗等参数都直接影响着调制器的性能和应用。
因此，在设计和应用电光调制器时，需要充分考虑这些参数，以实现更高效的光信号调制和传输。
综上所述，电光调制器是一种能够将电信号转换为光信号的重要器件，其原理是基于电场对半导体材料光学特性的影响，通过合理设计和控制电场，实现对光信号的调制。
第三讲-电光调制器.
第三章电光调制器内容•电光调制的基本原理•铌酸锂（LiNbO3）电光调制器•半导体电吸收调制器（EAM）电光调制电光调制：将电信息加载到光载波上，使光参量随着电参量的改变而改变。
光波作为信息的载波。
强度调制的方式作为信息载体的光载波是一种电磁场：()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数，均可进行调制。
在模拟信号的调制中称为AM 、FM 和PM ；在数字信号的调制中称为ASK 、FSK 和PSK 。
调制器：将连续的光波转换为光信号，使光信号随电信号的变化而变化。
性能优良的调制器必须具备：高消光比、大带宽、低啁啾、低的偏置电压。
电光调制的主要方式直接调制：电信号直接改变半导体激光器的偏置电流，使输出激光强度随电信号而改变。
优点：采用单一器件成本低廉附件损耗小缺点：调制频率受限，与激光器弛豫振荡有关产生强的频率啁啾，限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制：调制信号作用于激光器外的调制器上，产生电光、热光或声光等物理效应，从而使通过调制器的激光束的光参量随信号而改变。
优点：不干扰激光器工作，波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点：额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有：电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播－电光效应在光与物质相互作用中，电场强度（E）与电极化矢量（P）的关系。
电光调制器产生倍频信号原因
电光调制器产生倍频信号原因【摘要】电光调制器是一种重要的光学器件，能够产生倍频信号。
本文首先介绍了电光调制器的工作原理，解释了它是如何将电信号转换为光信号的。
接着探讨了倍频信号的产生机理，说明了电光调制器能够通过非线性光学效应实现信号的频率倍增。
文章还介绍了倍频信号在通信、光谱分析等领域的广泛应用，以及电光调制器相比传统器件的优势。
展望了光学倍频技术的未来发展，并强调了电光调制器在倍频信号产生中的重要性。
这些内容共同揭示了电光调制器在光学倍频技术中的关键作用，为未来光学器件的发展指明了方向。
【关键词】电光调制器、倍频信号、工作原理、产生机理、应用、优势、光学倍频技术、发展、重要性、未来发展、展望1. 引言1.1 电光调制器产生倍频信号原因电光调制器是一种用于产生倍频信号的重要设备，在光学通信和激光技术领域中发挥着关键作用。
本文将探讨电光调制器产生倍频信号的原因，从其工作原理、倍频信号的产生机理、应用、优势以及光学倍频技术的发展等方面进行详细阐述。
理是利用半导体材料的光电效应。
当施加电场时，半导体内的载流子将受到电场的影响而发生移动，从而改变半导体材料的折射率。
通过控制电场的强弱和频率，可以实现对光信号的调制，进而产生倍频信号。
倍频信号的产生机理是利用电光调制器的非线性效应。
当在电光调制器中加入高强度光信号时，会产生非线性效应，从而使光信号的频率倍增，生成倍频信号。
这种方法可以实现从低频到高频的信号转换，广泛应用于光通信、激光雷达等领域。
倍频信号的应用也非常广泛，比如在光通信中可以提高数据传输速率，增加信号传输距离；在激光技术中可以产生更高能量、更稳定的激光束，应用于医疗、材料加工等领域。
电光调制器具有调制速度快、功耗低、体积小等优势，使其在倍频信号产生中得到广泛应用。
随着光学倍频技术的不断发展，电光调制器在倍频信号产生中的重要性将会进一步凸显。
展望未来，随着材料科学、光学技术的不断进步，光学倍频技术将迎来更加广阔的发展空间，为光通信和激光技术带来更多创新和突破。
电光调制器,强度调制器,相位调制器,EOM原理
电光调制的分类
电光调制按其调制的性质可以分为调幅、调频、调相及强度调 制等。 振幅调制 振幅调制就是使载波的振幅随着调制信号的规律而变化的振荡， 简称调幅。 设激光载波的电场强度为：
ec (t ) Ac cos(ct c )
如果调制信号是一个时间的余弦函数，即：
a(t ) Am cos mt
3 e 33
• 强度调制器 强度调制的实质仍然 是相位调制产生的。激 光经过第一个3dB耦合器 分成两部分，每个分支 光波导所发生的现象均 是相位调制，通过第二 个3dB耦合器，相位调制 才转变为强度调制。施 加在晶体上的电场在空 间上基本是均匀的,但在 时间上是变化的。 常见的强度调制器是Msch-Zehnder干涉式强 度调制器和定向耦合式强度调制器，但由于前 者数学模型简单而且驱动电压低，所以商用的 强度调制器多数为M-Z干涉式强度调制器。
I (t ) e (t ) A cos (c t c )
2 2 c 2
于是，强度调制的光强表达式可写为 :
式中，k p 为比例系数。设调制信号是单频余弦波 a(t ) Am cos( m t ) 将其代入上式, 并令 k p Am m p (称为强度调制系数)
Ac2 I (t ) 1 m p cos m t cos2 ( c t c ) 2
中的角频率ω c 不再是常数，而是随调制信号而变化，即：
(t ) c (t ) c k f a(t )
若调制信号仍是一个余弦函数，则调频波的总相角为：
(t ) (t )dt c c k f a(t ) dt c
c t k f a (t )dt c ct k f ( Am cos mt )dt c c t m f sin mt c
电光调制器的功能是怎样的呢
电光调制器的功能是怎样的呢什么是电光调制器电光调制器也称为电光调制器件，是一种将电信号转换为光信号的器件，它将来自电子设备的电信号转换成可用于光纤传输的光信号。
这种器件通常由半导体材料制成，内部装置有电极和折射率较高的光纤。
电光调制器的类型电光调制器主要分为两种类型：外差电光调制器该电光调制器的基础是外差技术，通过在半导体材料中输入两个互相独立的信号，一个是调制信号，一个是载波信号，从而实现光信号的调制，达到传送数据的目的。
外差电光调制器具有频段宽、速度快的特点，通常用于高速数据传输领域，如光纤通信、光纤传感。
直接调制电光调制器该电光调制器直接将调制信号输入到半导体材料中，使其发生改变，从而调制出光信号，实现了数据传输。
同样是用于数字、模拟光信号的调制，但是具有频宽小、速度慢的特点，在短距离数据传输领域广泛应用。
电光调制器的主要功能光通信功能电光调制器被广泛应用于光通信领域，它是实现数字光纤通信的核心部件。
光信号在传输过程中，需要从电信号的角度调制出不同频率及振幅的光波，用于信号的识别和传输。
光纤传感功能光纤传感是目前最常见的一种传感方式，其优势在于不受电磁干扰、防腐蚀、易于集成。
在各种光纤传感器中，光纤光栅传感器是最为常见的一种，它实现了对光的调制和传感功能，通过使用电光调制器进行光的调制，获取光的频率、波长等信息，从而达到传感目的。
其他功能除光通信和光纤传感功能外，电光调制器在光学成像、人体控制研究、雷达探测等方面也有应用。
而随着科技不断发展，电光调制器在各种应用领域的作用也在不断拓展。
总结电光调制器正日益成为光学工程和信息网络技术中重要的一环，它的主要功能包括光通信、光纤传感和其他领域的应用等。
随着科技的不断发展，电光调制器在应用领域也将不断拓展。
新型电光调制器的制备与性能研究
新型电光调制器的制备与性能研究电光调制器（electro-optic modulator）是一种能够通过电场调制光的传输性质的装置。
它在光通信系统、光纤传感、光学信号处理和光学计量等领域有着广泛的应用。
随着科技的进步，对电光调制器的性能要求也越来越高，因此研究新型电光调制器的制备与性能变得尤为重要。
要研究新型电光调制器的制备与性能，首先需要选择适合的材料。
电光调制器主要使用的材料有锂铌酸钽（LN）、锂铌酸锂（LNO）、锂铌酸铌（LNN）等。
这些材料具有优异的电光效应，可以实现高速、大带宽的光调制。
其中，锂铌酸钽是最常用的材料，具有较大的电光系数和较低的损耗。
除了选择合适的材料，还需要考虑材料的制备方法和工艺参数，以获得高质量的电光调制器。
其次，需要对新型电光调制器的性能进行研究。
这包括电光效应的研究、调制带宽的研究和插入损耗的研究等。
电光效应是电场对光的折射率的影响，可以通过调制电场的大小来改变光束的相位，从而实现光强的调制。
电光效应的强度可以用电光系数来度量，实验可以通过测量不同电场下光束的折射率变化来确定电光系数。
调制带宽是电光调制器能够实现的最高调制频率，它受到材料的损耗以及电极的设计和制备等因素的限制。
插入损耗是指光通过调制器时损失的功率，通常需要尽量降低插入损耗，以充分利用光信号的能量。
在研究中，可以通过实验方法以及理论方法来探究新型电光调制器的性能。
实验方法主要包括搭建实验装置进行测试和测量，如光学谐波探测器、光衰减器、高速示波器等。
实验结果可以直观地观察到电光调制器的性能表现，如电光效应的强度、调制带宽和插入损耗等。
理论方法主要是建立相应的数学模型，通过计算和仿真来研究电光调制器的性能。
数学模型可以基于材料的物理性质、电光效应的方程以及光场传输方程等来建立，通过数值计算可以得到电光调制器的性能参数。
总之，新型电光调制器的制备与性能研究是一个复杂而重要的课题。
通过选择合适的材料和制备方法，并通过实验和理论方法来研究电光调制器的性能，可以为其应用于光通信系统等领域提供更好的性能和效果，推动光电子技术的发展。
第五章 电光调制器
电光效应
电光调制的物理基础：电光效应
电光效应：当把电压加到电光晶体上时，电光晶 体的折射率将发生变化，结果引起通过该晶体的 光波特性的变化，实现对光信号的相位、幅度、 强度以及偏振状态的调制。
电光效应包括克尔效应和泡克耳斯效应。 外加电场时晶体的折射率是电场 E 的函数，可表 示为
n n0 aE bE2 ...
M-Z 干涉仪式调制器
在 M-Z 干涉仪式调制器中，调制带宽受到光波速度和电微
波或毫米波速度之差、电极特征阻抗和电极传播损耗的限制，
尤其是光波和电毫米波之间的速度匹配和微波衰减是影响行波 调制器性能的两个关键问题。目前可通过对行波电极构形的设
纵向电光调制器
优点：
具有结构简单、工作稳定、不存在自然双折
射的影响等。
缺点：
半波电压太高，特别在调制频率较高时，功
率损耗比较大。
横向电光调制器
横向电光调制器（通光方向与电场方向垂直）
若沿 z 轴方向加电场，晶体的主轴不会发生旋转，仍为 x，y，z 方向，此时的通光方向与 z 轴垂直，并沿 y 方向 入射，若入射光偏振方向与 z 轴成 45°角，进入晶体分 解为 x 和 z 方向振动的两个分量。
等。
电光调制
半波电压：是指调制器从关态到开态的驱动电压。
调制带宽：强度调制的调制带宽反映了器件工作的频率范围，它 调制带宽是量度调制器所能使光载波携带信息容量的主要参数。
的定义是调制深度落到其最大值的 50%所对应的上下两频率之差。
特性阻抗：要获得好的特性阻抗就要减小电极和波导材料的电容。
电光效应
利用泡克耳斯电光效应实现电光调制可以分为两种 情况：
电光调制器工作原理
电光调制器工作原理
电光调制器工作原理
电光调制器是一种能够控制电子设备的功能，它能够按照用户的要求调整电子设备的参数，以达到最佳性能。
电光调制器工作原理是使用光源来控制电子设备的参数和功能，通过调节光源的亮度来调节电子设备的参数。
首先，电光调制器中有一个光控制装置，它含有一个光控制电路和一个发光二极管（LED）。
当电路中的电压发生变化时，LED就会产生光，因此LED的亮度和电路的电压有关。
其次，LED的光就会进入到光检测器中，光检测器能够检测到LED 产生的光，并将光转换成电信号，然后这些电信号会进入到控制电路中，控制电路会根据这些信号来调节电子设备的参数。
最后，控制电路会根据用户的设定来控制电子设备的参数，从而达到最佳的性能。
由于电光调制器的工作原理是基于光的控制，因此它比传统的电子设备更加精确，也更加安全可靠。
电光调制器的工作原理具有高度的精确性，它可以有效地控制电子设备的参数，从而达到最佳的性能。
它的优势包括准确、稳定和可靠，是电子设备控制的重要组成部分。
电光调制器
第三章电光调制器内容•电光调制的基本原理•铌酸锂（LiNbO3）电光调制器•半导体电吸收调制器（EAM）电光调制电光调制：将电信息加载到光载波上，使光参量随着电参量的改变而改变。
光波作为信息的载波。
强度调制的方式作为信息载体的光载波是一种电磁场：()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数，均可进行调制。
在模拟信号的调制中称为AM 、FM 和PM ；在数字信号的调制中称为ASK 、FSK 和PSK 。
调制器：将连续的光波转换为光信号，使光信号随电信号的变化而变化。
性能优良的调制器必须具备：高消光比、大带宽、低啁啾、低的偏置电压。
电光调制的主要方式直接调制：电信号直接改变半导体激光器的偏置电流，使输出激光强度随电信号而改变。
优点：采用单一器件成本低廉附件损耗小缺点：调制频率受限，与激光器弛豫振荡有关产生强的频率啁啾，限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制：调制信号作用于激光器外的调制器上，产生电光、热光或声光等物理效应，从而使通过调制器的激光束的光参量随信号而改变。
优点：不干扰激光器工作，波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点：额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有：电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播－电光效应在光与物质相互作用中，电场强度（E）与电极化矢量（P）的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电光调制器
简介
电光调制器（Electro-Optic Modulator，EOM）是一种利用外加电场改变光的折射率而实现光信号调制的器件。
其主要应用于光通信、光纤传感和光学仪器中。
本文将介绍电光调制器的工作原理、分类、应用以及未来发展方向。
工作原理
电光调制器利用光学材料的Pockels效应实现调制光信号的功能。
Pockels效应是指在某些晶体中，当施加外加电场时，晶体的折射率发生变化。
其基本原理是通过施加电场，改变光传输介质中的折射率，从而实现光信号的调制。
一般而言，电光调制器由电光晶体和电极两部分组成。
电光晶体通常选用具有Pockels效应的非线性晶体，如锂铌酸锂（LiNbO3）、锂钼酸锂（LiMoO3）等。
当电压施加到电光晶体上时，电场会改变晶体中的分子极化状态，从而改变光的传播速度和方向，从而实现对光信号的调制。
分类
根据工作原理和结构的不同，电光调制器可以分为以下几类：
平面型电光调制器
平面型电光调制器是一种常见的电光调制器。
其结构由一个电光晶体块和两个
电极构成。
光信号通过电光晶体传播时，施加在电极上的电场会改变光的折射率，从而实现对光信号的调制。
波导型电光调制器
波导型电光调制器是基于光波导结构的一种调制器。
其结构由光波导和电极构成。
光信号通过光波导传播时，在电极的作用下，调制电场会改变光波导中的折射率，从而实现对光信号的调制。
由于电场仅在波导中传播，波导型电光调制器具有较高的调制速度和较低的驱动电压。
光纤型电光调制器
光纤型电光调制器是将电光晶体直接集成在光纤中的一种调制器。
其结构由光
纤和电光晶体构成。
光信号在光纤中传播时，施加在电光晶体上的电场会改变光纤中的折射率，从而实现对光信号的调制。
光纤型电光调制器具有体积小、集成度高的特点。
应用
电光调制器作为光通信、光纤传感和光学仪器中的关键设备，具有广泛的应用。
光通信
电光调制器在光通信系统中用于调制和解调光信号。
其高速调制特性使其成为
光纤通信中的关键器件。
电光调制器通过调制光信号的电场，实现光信号的调制和解调，从而实现光纤通信系统的高速传输。
光纤传感
电光调制器在光纤传感中也有重要应用。
通过利用电光调制器对光信号进行调制，可以实现对光信号的幅度、相位和频率等参数的测量。
这一技术在光纤传感中具有重要的意义。
光学仪器
电光调制器也广泛用于光学仪器中。
通过调制光信号的特性，可以实现对光学
仪器的精确控制。
例如，在光谱仪、激光器和光学显微镜等仪器中，电光调制器可以用于调制和控制光信号，提高仪器的性能和功能。
未来发展方向
随着光通信和光纤传感等领域的发展，电光调制器也将面临更高速、更低功耗
和更小尺寸的要求。
未来的电光调制器将更加注重对器件性能的优化和工艺的改进。
一些新材料和新结构的研究也将为电光调制器的发展提供新的可能性。
此外，电光调制器在量子通信和量子计算等领域也有着重要的应用前景。
量子
通信和量子计算的发展对电光调制器的性能和精度提出了更高的要求，因此，未来的电光调制器的研究将持续发展。
结论
电光调制器作为一种基于Pockels效应的光信号调制器，具有广泛的应用前景。
不同类型的电光调制器在光通信、光纤传感和光学仪器中发挥着重要的作用。
随着技术的不断进步，电光调制器将更加高速、低功耗和小尺寸化。
未来的电光调制器将在更多领域发挥重要作用。
