施耐德万高双电源

施耐德万高双电源自动转换开关

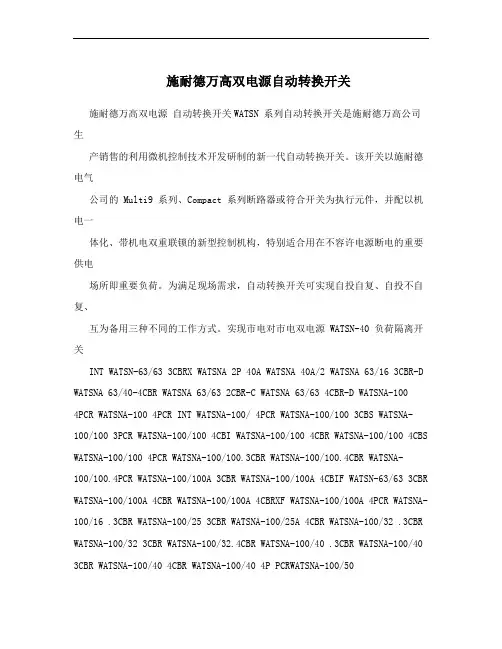

施耐德万高双电源自动转换开关施耐德万高双电源自动转换开关WATSN 系列自动转换开关是施耐德万高公司生产销售的利用微机控制技术开发研制的新一代自动转换开关。

该开关以施耐德电气公司的 Multi9 系列、Compact 系列断路器或符合开关为执行元件，并配以机电一体化、带机电双重联锁的新型控制机构，特别适合用在不容许电源断电的重要供电场所即重要负荷。

为满足现场需求，自动转换开关可实现自投自复、自投不自复、互为备用三种不同的工作方式。

实现市电对市电双电源 WATSN-40 负荷隔离开关INT WATSN-63/63 3CBRX WATSNA 2P 40A WATSNA 40A/2 WATSNA 63/16 3CBR-D WATSNA 63/40-4CBR WATSNA 63/63 2CBR-C WATSNA 63/63 4CBR-D WATSNA-1004PCR WATSNA-100 4PCR INT WATSNA-100/ 4PCR WATSNA-100/100 3CBS WATSNA-100/100 3PCR WATSNA-100/100 4CBI WATSNA-100/100 4CBR WATSNA-100/100 4CBS WATSNA-100/100 4PCR WATSNA-100/100.3CBR WATSNA-100/100.4CBR WATSNA-100/100.4PCR WATSNA-100/100A 3CBR WATSNA-100/100A 4CBIF WATSN-63/63 3CBR WATSNA-100/100A 4CBR WATSNA-100/100A 4CBRXF WATSNA-100/100A 4PCR WATSNA-100/16 .3CBR WATSNA-100/25 3CBR WATSNA-100/25A 4CBR WATSNA-100/32 .3CBR WATSNA-100/32 3CBR WATSNA-100/32.4CBR WATSNA-100/40 .3CBR WATSNA-100/40 3CBR WATSNA-100/40 4CBR WATSNA-100/40 4P PCRWATSNA-100/503CBRWATSNA-100/50.4CBRWATSNA-100/50A 4CBRWATSNA-100/63 3CBRWATSNA-100/63 4CBRWATSNA-100/63 4PPCRWATSNA-100/63.3CBRWATSNA-100/63A 4CBRWATSNA-100/63A 4CBTRWATSNA-100/63A 4PCRWATSNA-100/80 4CBRWATSNA-100/80 4CBR XFWATSNA-100/80 4PCRWATSNA-100/80.3CBRWATSNA-100/80.3CBSWATSNA-100/80.4CBRWATSNA-100/80A 3CBRWATSNA-100/80A4CBRWATSNA-100/80A.3CBR-XWATSNA-100-100-3CBIWATSNA-100-100-4PCRWATSNA-100-40-3CBRSTR22SEWATSNA-100A4PCRWATSNA-125/3RWATSNA-125A/4PCRWATSNA-16/162CBRWATSNA-160.4CBRWATSNA-160/1004PCRWATSNA-160/100.4CBRWATSNA-160/100A 4CBRWATSNA-160/100A4PCRWATSNA-160/125 4CBRWATSNA-160/125.3CBRWATSNA-160/125A 4CBRWATSNA-160/125A 4PCRWATSNA-160/160 3CBIWATSNA-160/160 3CBRWATSNA-160/160 4CBRWATSNA-160/160.3CBRWATSNA-160/160.3CBSWATSNA-160/160.3CBS手柄WATSNA-160/160.3PCIF WATSNA-160/160.4CBR WATSNA-160/160.4PCR WATSNA-160/160-4CBR WATSNA-160/160A 3PCR WATSNA-160/160A 4CBR WATSNA-160/160A 4CBRXF WATSNA-160/160A 4PCR WATSNA-160-125-3CBI WATSNA-160-40-3CBI WATSNA-160A/120A 3CBR WATSNA-160N/125-3CBR WATSNA-200A/4PCR WATSNA-250/125 4CBR WATSNA-250/160 4PCR WATSNA-250/200 4PCR WATSNA-250/200.3CBR WATSNA-250/200.4CBR WATSNA-250/200.4CBS WATSNA-250/200A 4CBR WATSNA-250/250 3CBS WATSNA-250/250 4BCR WATSNA-250/250 4PCR WATSNA-250/250.4CBR WATSNA-250/250A 4CBR WATSNA-250/250A.3CBR WATSNA-250/H200A 3CBR WATSNA-250/H250A 3CBR双电源是指:一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

万高双电源用户手册介绍

4.1 介电测试.......................................................................... 7 4.2 外形及安装尺寸.............................................................. 7 4.3 用户接线........................................................................ 10 4.4 控制器及其设置 .......................................................... 10
4.4.1 A 型控制器 ............................................................. 10 4.4.2 B 型控制器 ............................................................. 11 4.5 使用方法 ....................................................................... 14 5 维护与故障排除................................................................. 15 5.1 维护................................................................................ 15 5.2 常见故障及排除 ........................................................... 15 5.3 售后服务 ....................................................................... 16 附录： WATSN 系列产品用户接线图 ................................ 18

施耐德双电源转换开关

第七部分自动双电源转换系统选型表7-17-2A T S 系列自动电源转换系统选型表——M a s t e r p a c t MT/ -0530********E 32703I V E 模块A C P 底座B A / U A 控制器说明:1: 主回路断路器与备用回路断路器规格可以不同2: M a s t e r p a c t M T 不同型号和规格都可以组成自动电源转换系统3: 主备回路的断路器可以是抽屉式，也可以是固定式4: M C H 电操机构、X F /M X 线圈、I V E 模块、A C P 底座、B A /U A 控制器的额定电压必须相同5: 自动电源转换系统标准配置表如下:6: A T S 系统中的M T 断路器若要求通信功能, 要求使用E c o C o m 选件(无遥控功能)7: M a s t e r p a c t M T 可以使用机械联锁和电气联锁1 主电源回路断路器备用电源回路断路器2 控制单元控制单元3 M C H 电动操作机构电动操作机构4 M X M X 5 X F 合闸线圈 X F 合闸线圈 6 P F 触点 P F 触点7 O F 触点 O F 触点8 C E 触点 (抽屉式) C E 触点 (抽屉式)9 电气联锁单元 I V E 模块10 A C P 底座11 自动控制器 (U A 或 B A )12 U A /B A 接线适配器注: B A 用于 2 U A 用于 1 路7-3两个断路器的电源自动切换系统可能的状态“常用” 0 1 0“备用”0 0 1QN: Masterpact 采用“常用”电源QR: Masterpact 采用“备用”电源IVE: 电气联锁和端子排M: 电动机构XF: 合闸线圈MX: 分励脱扣线圈CE: 接通位置的开关O F: 辅助切换开关SDE: 故障跳闸指示开关CH: “弹簧储能”开关PF: “合闸准备就绪”触点 (在断路器位于断开，未闭锁和操作机构储能时允许合闸)。

电气设备参数说明

1.配电柜里面NSX100N-80A/3P代表的意思？
答：施耐德NSX系列塑壳断路器，3P就是三极的意思，80A就是额定电流值80A
的，100N这个就是塑壳壳体的电流等级（可以这样理解这个数值越高说明耐压绝
缘防护值越高）
2.断路器 NSX100N/TM25D/3P+OF ，表示什么意思？
答：施耐德NSX系列塑壳断路器，100是壳架电流，N是分段能力50KA，TM是热磁脱扣单元，25是额定脱扣电流，D是配电保护，3P是3极，OF是辅助出点。

3.转换开关的型号为WATSG-A100/4R是什么含义
答：WATSGA-100/4R是施耐德万高双电源，不是常熟的。

WATSG--施耐德万高双电源；A- 末端型控制器适用于末端负载供电，仅具备自投自复工作方式；100--额定工作电流100A:4-4极 R-自投自复功能。

4. 施耐德交流接触器LC1D18怎么接线的
经济型的最后是N标准型的最后是C。

标准型的 L1 L2 L3 接380V AC， T1 T2 T3接热继电器或负载。

A1 A2接控制电，控制接触器的吸合与分断，注意看线圈上的电压范围。

还有一个常开点ON和一个常闭点NC。

经济型的和标准型的一样，就少一个辅助出点，只有一个开点或一个闭点。

5. 断路器INS—250/3P250A什么意思
3极250A框架断路器，额定电流250A
漏电开关：
空气开关：
双电源互投开关
双电源转换开关上的出线TSRN四个字母分别表示啥T代表A相、S代表B相、R代表C相、N代表零线。

WTS工作原理及特点

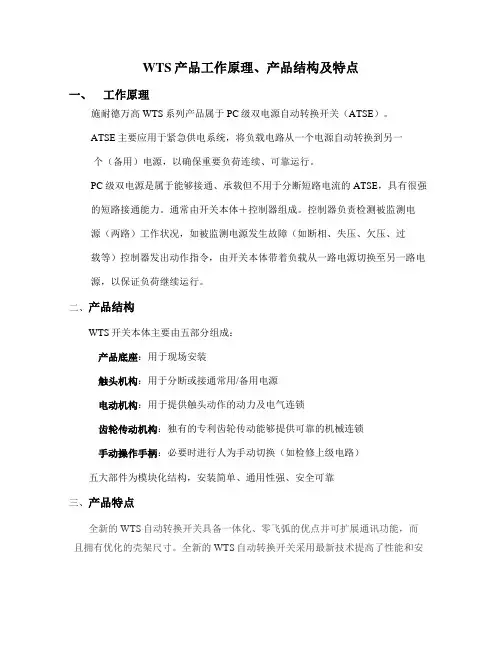

WTS产品工作原理、产品结构及特点一、工作原理施耐德万高WTS系列产品属于PC级双电源自动转换开关（ATSE）。

ATSE主要应用于紧急供电系统，将负载电路从一个电源自动转换到另一个（备用）电源，以确保重要负荷连续、可靠运行。

PC级双电源是属于能够接通、承载但不用于分断短路电流的ATSE，具有很强的短路接通能力。

通常由开关本体＋控制器组成。

控制器负责检测被监测电源（两路）工作状况，如被监测电源发生故障（如断相、失压、欠压、过载等）控制器发出动作指令，由开关本体带着负载从一路电源切换至另一路电源，以保证负荷继续运行。

二、产品结构WTS开关本体主要由五部分组成：产品底座：用于现场安装触头机构：用于分断或接通常用/备用电源电动机构：用于提供触头动作的动力及电气连锁齿轮传动机构：独有的专利齿轮传动能够提供可靠的机械连锁手动操作手柄：必要时进行人为手动切换（如检修上级电路）五大部件为模块化结构，安装简单、通用性强、安全可靠三、产品特点全新的WTS自动转换开关具备一体化、零飞弧的优点并可扩展通讯功能，而且拥有优化的壳架尺寸。

全新的WTS自动转换开关采用最新技术提高了性能和安全性。

免维护、易于安装、用户界面友好、操作方便直观以及环保等设计使之成为时代性产品。

更高的安全性：两路电源独立灭弧；真正零飞弧产品；免维护现场操作更安全；无安全净距，体积小节省安装空间！完美的控制和通讯功能：新一代数字化控制器；Modbus通讯监控可以实现远程监控及管理更高的可靠性：专利传动机构、机械电气交叉互锁；离合操控的一体式手柄；锁定分断位置连锁稳定；手柄不会丢失；双分位挂锁确保可靠的隔离，便于检修易于安装：开关本体左右两侧进线，控制器端子排插接符合传统安装习惯；端子排插接更方便（省去复杂接线）。

施耐德万高产品2014.12.18

n多种系统连接方式
Ø 两层（100－300点） Ø 三层（300点以上） Ø 混合（500-1000点）
Wingoal Marketing
WEFPT
WEFPS
……
WEFPJ
……
WEFPT
15
选型与配置
WATSG系列自动转换开关
PC级自动转换开关
选型指南
WATSG B 100
4 RF
A
B
C
D
E
F
6 1.05
0.5
0.05
交
流
AC-33A AC-33B
10
1.05
0.45 ≤100A 0.35 >100A h
0.05
AC-35A AC-35B
3.0 1.05
0.50
0.05
AC-36A AC-36B
1.5 1.05
d
0.05
注：GB14048.11-2002标准中AC33的试验电流为6倍等同于现在的AC33iA
拨码开关 ■ 一体式 ■
■ ■
LCD ■ 分体式 ■ ■
WATSG系列
施耐德电气 – 部门 – 姓名 – 日期
23
附件
● X—消防联动功能
● 发生火灾时，由消防控制中心发出信号切断非消防负荷 ● 信号类型：DC24V恒压/脉冲，AC220V恒压/脉冲 ● 适用于B型/C型控制器选配
● F—反馈信号功能
施耐德电气 – 部门 – 姓名 – 日期
12
WEFP电气火灾监控系统
● 通过检测回路泄漏电流和温度非正常升高（组合式可监测过电流）造成潜在的火灾隐患，防患于未然
WEFPS
● 系统构成灵活，方案多样

双电源切换系统零线烧毁事故分析

单位地址：北京市宣武区广安门外红居斜街9号楼邮编：100055邮寄地址：深圳市南山区华侨城荔园新村16号楼1－202 惠李明邮编：518053双电源自动切换系统零(N)线烧毁事故分析惠李明华铁工程咨询有限责任公司摘要双电源系统设计或使用不当，就会酿成电气安全事故，造成不可避免的经济损失。

本文就一起双电源系统使用不当而造成的电气安全事故进行分析。

关键词双电源系统零线烧毁事故分析一、概述在工业与民用建筑配电系统中,为了避免事故停电造成安全事故及经济损失，确保用电负荷连续供电,依据国家规范GB50052-95《供配电系统设计规范》与行业标准JGJ/16-92《民用建筑电气设计规范》的要求：对于一些较重要的一、二级负荷，应采用双电源供电，但是建筑物的应急照明、消防控制室、消防水泵、消防电梯、防烟排烟风机等消防设备的供电，应在最末一级配电箱处设置自动切换装置。

在双电源自动切换系统设计、采购、制造、安装应严格按照国家有关的标准、规范，选用合理的系统方案，确保双电源自动切换系统使用安全、运行可靠，保证配电系统的安全及用电设备的正常供电。

在整个施工安装过程中，若有任何一个环节出现问题，都会造成电气安全事故，造成不可避免的经济损失或人身伤亡。

笔者曾经亲历了一起双电源自动切换系统，因系统设计、制作安装、使用不当，造成双电源零（N）线烧毁的事故。

二、事故成因事故发生在一个大型住宅小区在建项目，该住宅小区配电系统应急照明、消防控制室、消防水泵、消防电梯、防烟排烟风机、集水井排水设备等部位使用了双电源自动切换装置，保证重要设备的用电可靠。

该住宅项目主体结构封顶后，供配电工程也进入系统安装阶段。

恰在这时，开发商急于销售，需要对样板房进行展示，而且特别要求样板房供电安全、可靠。

为了配合该楼盘销售活动，确保样板房展示配电可靠，开发商项目部直接向施工单位下达了指令：指令施工单位为展示样板房提供安全可靠的动力及照明配电。

施工单位对施工现场临时用电设施的位置、电源容量、电缆走向、可靠性进行考查评估后，都不满足要求；随后向开发商提出供电方案：借用已经安装完成的下沉广场自动扶梯集水坑潜水泵双电源自动切换配系统（如图1所示），分别从施工现场两个施工配电点接入电源，再经双电源自动切换电箱送入展示样板房配电箱。

施耐德双电源转换开关

施耐德双电源转换开关第七部分⾃动双电源转换系统选型表7-17-2A T S 系列⾃动电源转换系统选型表——M a s t e r p a c t MT/ -0530********E 32703I V E 模块A C P 底座B A / U A 控制器说明:1: 主回路断路器与备⽤回路断路器规格可以不同2: M a s t e r p a c t M T 不同型号和规格都可以组成⾃动电源转换系统3:主备回路的断路器可以是抽屉式，也可以是固定式4: M C H 电操机构、X F /M X 线圈、I V E 模块、A C P 底座、B A /U A 控制器的额定电压必须相同5: ⾃动电源转换系统标准配置表如下:6: A T S 系统中的M T 断路器若要求通信功能, 要求使⽤E c o C o m 选件(⽆遥控功能)7: M a s t e r p a c t M T 可以使⽤机械联锁和电⽓联锁1 主电源回路断路器备⽤电源回路断路器2 控制单元控制单元3 M C H 电动操作机构电动操作机构4 M X M X 5 X F 合闸线圈 X F 合闸线圈 6 P F 触点 P F 触点7 O F 触点 O F 触点8 C E 触点 (抽屉式) C E 触点 (抽屉式)9 电⽓联锁单元 I V E 模块10 A C P 底座11 ⾃动控制器 (U A 或 B A )12 U A /B A 接线适配器注: B A ⽤于 2 U A ⽤于 1 路7-3两个断路器的电源⾃动切换系统可能的状态“常⽤” 0 1 0“备⽤”0 0 1QN: Masterpact 采⽤“常⽤”电源QR: Masterpact 采⽤“备⽤”电源IVE: 电⽓联锁和端⼦排M: 电动机构XF: 合闸线圈MX: 分励脱扣线圈CE: 接通位置的开关O F: 辅助切换开关SDE: 故障跳闸指⽰开关CH: “弹簧储能”开关PF: “合闸准备就绪”触点 (在断路器位于断开，未闭锁和操作机构储能时允许合闸)。

ATS使用实际情况

我做双电源业务快5年了,对双电源市场使用还是比较了解。

作为广东市场低压小型断路器、低压塑壳断路器、有些高档项目一般使用这几个牌子；a．ABB的T系列b．西门子的3VL系列c．GE的RECORD系列d．施耐德(NS系列,天津梅兰日兰有限公司产品)，现在很多大公司的住宅项目除了户内箱使用合资品牌，其他的地方都是采用国内品牌，比如恒大地产，海印地产，敏捷地产，中海地产，侨鑫地产，海伦堡地产，佳兆业地产，凯德地产，粤海地产，等等还有很多，其实开关这个东西现在也不是什么高科技的东西，国产的技术已经非常成熟，再一个就是国产品牌最少2年包换，合资的一年包换，有时配电箱厂把开关装好送到工地也许就到半年了，如果用进口的元件配电箱厂家以后售后服务就麻烦了，再一个进口的假冒也太多，现在在广州很多工程已经发现参假的了，一般也很难看出来，到处有假的卖，但是双电源基本上还是使用国产品牌，为什么呢？以下有几点理由：一：ABB双电源2008年才出来，那时ABB以前是用什么代替双电源的呢？以前ABB双电源没有出来前，是使用ABB两个塑壳断路器和ABB两个交流接触器组成代替双电源的（施耐德双电源没有出来前也是这样组成的），但是这样组成的双电源质量很不稳定，噪音很大，一但锁极失败可以摧毁所有电源，现在电气规范要求也不准这样用了。

二：施耐德双电源2006年出来，施耐德双电源叫天津万高，也就是说2006年施耐德把天津万高收购了后来才有双电源（天津万高以前专门生产双电源），只是换了施耐德牌子其实还是国产双电源，但是当时天津万高只做CB级双电源，2008年底才把PC级双电源生产出来。

（PC级双电源的可靠性远高于CB级双电源：到目前为止，世界上CB级双电源是由两个断路器构成本体，是各种双电源解决方案中结构最复杂的方案（运动部件比PC级双电源多一倍以上），按照“结构越复杂，可靠性越低”的原则，CB 级双电源的可靠性低于PC级双电源的可靠性（就如同断路器的可靠性低于负荷开关的可靠性一样的道理）。

万高双电源用户手册

m • 周围空气温度－25℃至 55℃，温度为 55℃时相对湿度小于
95％ • 污染等级为Ⅲ级
2.2 电气性能及功能
WATSN 自动转换开关根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源。它的功能取决于其所配的控制器，控制器包括 A 型和 B 型两种，其具备的主要功能如表 1 所示。
1 概述
1.1 产品简介
WATSN 系列自动转换开关是我公司利用微机控制技术开发研制的新一代自动转换开关。该开关以施耐德电气公司的 Multi9 系列、 Compact 系列断路器或负荷开关为执行元件，并配以机电一体化、带机电双重联锁的新型控制机构，特别适合用在不容许电源断电的重要供电场所。为满足现场需求，自动转换开关可实现自投自复、自投不自复、互为备用三种不同的工作方式。
表 1 WATSN 自动转换开关控制器功能一览
控制器工作电压① 工作频率 3 个工作位置常用电源闭合备用电源闭合常用和备用电源均断开（0 位） 3 种操作方式自动操作手动遥控手柄操作② 自动操作
A（内置式） AC220 50/60Hz
■ ■ ■
■
■
监控常用电源和自动切 ■（三相断相、失压
3 开箱检查注意事项................................................................ 6 4 安装使用.............................................................................. 7
2 常规特性及功能.................................................................... 3 2.1 常规特性.......................................................................... 3 2.2 电气性能及功能.............................................................. 4

施耐德双电源开关选型手册

电话：023-67853850 传真：023-67757175 地址：重庆市渝北区余松一支路5号龙湖紫都星座A座1708室
401147
北京办事处
电话：010-65812265 传真：010-65812695 地址：北京市朝阳区光华路8号和乔大厦A506/507室
100026
上海办事处
电话：021-60956768 传真：021-60956798 地址：上海市普陀区云岭东路89号长风国际大厦层13层B区 200062
西安办事处
电话：029-87527696 传真：029-87513269 地址：西安市高新区高新四路13号朗臣大厦1-2406B室
310053
ቤተ መጻሕፍቲ ባይዱ
沈阳办事处
电话：024-22818887 传真：024-22818883 地址：辽宁省沈阳市东陵区上深沟村860-6号国际软件园F9栋410室
110167
南京办事处
电话：025-86987058 传真：025-86987057 地址：南京市中山东路288号新世纪广场A座2106室
210002
F11
F12
F14
B11
**
B12
B14
F21
F22
F24
B21
B22 **
B24
(**)PC级转换开关无此功能
施耐德万高（天津）电气设备有限公司
电话：022-23748888 传真：022-23748999 地址：天津滨海高新技术产业开发区华苑产业区（环外）海泰创新六路1 1号
300384
其它尺寸需求请咨询万高市场部
其它尺寸需求请咨询万高市场部
其它尺寸需求请咨询万高市场部
注：其它尺寸需求请咨询万高市场部

施耐德万高技术支持

施耐德万高技术支持技术支持Q&A技术支持1.1 综述1. 双电源自动转换系统中CB级和PC级分别是什么意思？施耐德是哪一类的产品?在双电源转换系统中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换系统（无过电流保护）；CB级是指配备过电流脱扣器双电源转换系统，它的主触头能够接通并用于分断短路电流(即具备短路过载保护功能)。

施耐德电源转换开关产品中既有CB级（WATSN、ATNSX、ATMT、WSATS）的产品，也有PC级（WOTPC、WBTPC、WTS、WATSG、WATSN、WSATS）产品。

2. 自动转换开关电器常用使用类别怎样选用?使用类别：ATSE(自动转换开关电器)常选用AC-33A、AC-33B、AC-33 iA、AC-33iB作为其使用类别。

AC-33 iA、AC-33iB含义是：系统总负荷包含笼型电动机及阻性负载。

AC-33A、AC-33B含义是：电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。

其中A表示频繁操作，B表示不频繁操作。

3. 建筑消防电气设计上有没有对电源切换的要求, 如果有应设置在什么位置？火灾自动报警、消防通信等消防用电设备均设有应急电源。

当使用的电源故障停电时，被停止供电的重要负荷采用电源自动切换装置(ATS)切换至另一电源。

《高层民用建筑设计防火规范》第9.1.2条规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

4. 首端与末端设置转换开关的不同点？ATS设在首端 (如在变电所低压的第一级配电处)和设在末端相比，末端设ATS时，除了电源故障停电能自动切换外，当配电设备故障或低压线路上发生故障而停电时，末端ATS也能动作，增加了负荷的供电可靠性；首端设ATS时，如果配电设备或低压线路发生故障而停电，该ATS不动作，这样就无法保证负荷的继续供电，所以末端ATS比首端ATS更为可靠。

施耐德万高WATSN-63双电源开关

施耐德万高WATSN-63双电源开关施耐德万高WATSN-63双电源开关产品详细说明型号/规格WATSN-63/4P品牌/商标SCHNEIDER（施耐德）WATSN型双电源自动切换开关CB级，一、CB级产品结构与特点★CB级系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。

分为整体式分体式两种结构。

整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。

其特点是：★两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。

★智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；★具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能；★自动转换参数可在外部自由设定；★具有操作电机智能保护功能；★本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态；★留有计算机联联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

二、WATSN系列产品结构与特点WATSN系列智能型双电源自动转换开关是由两台三极或四极的微型断路器及其附件(辅助、报警触头)、机械联锁传动机构、控制器等组成。

其特点是：★具有体积小，结构简单；操作方便，使用寿命长，3P、4P均可提供；★开关转换驱动采用单电机驱动、平稳、无噪音、冲击力小；★具有机械联锁和电气联锁，转换可靠，手动、自动转换均可；★常用、备用断路器额定电流可以不同；★A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态；A.T.S面板上有各种指示。

三、工作原理当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。

当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。

施耐德万高ATMT说明书

ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

开关的不可恢复性损坏。

X: 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。

目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备：总则•GB14048. 2-2008 低压开关设备和控制设备：断路器•GB/T14048.11-2008 低压开关设备和控制设备：多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3；接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态，在手动操作断路器前需要将其断电，它可能在没有任何警告的情况下操作断路器。
