汽车仪表盘课程设计一、课程目标知识目标：1. 学生能够理解汽车仪表盘的基本组成部分及其功能。
2. 学生能够掌握常见汽车仪表盘指示灯、符号的含义及其对应的车辆状态。
3. 学生能够描述汽车仪表盘上速度表、转速表、油表和水温表的工作原理。
技能目标：1. 学生能够运用所学知识，分析汽车仪表盘上的信息，判断车辆运行状态。
2. 学生能够运用绘图或模型制作等方式，展示汽车仪表盘的结构和功能。
3. 学生能够运用比较、分析等方法，对汽车仪表盘的优缺点进行评价。
情感态度价值观目标：1. 培养学生对汽车仪表盘及汽车知识的兴趣，激发探索欲望。
2. 培养学生关注交通安全，养成良好的驾驶习惯。
3. 培养学生团队协作精神，学会倾听、尊重他人意见，共同完成任务。
课程性质：本课程为汽车知识普及课程，结合学生年级特点，注重理论与实践相结合，提高学生的综合素养。
学生特点：学生处于好奇心强、求知欲旺的年级，对汽车知识有一定兴趣，但需要引导和激发。
教学要求：教师应充分运用多种教学手段，激发学生学习兴趣，引导学生主动探究，注重培养学生的实际操作能力。
同时，关注学生的情感态度价值观的培养，提高学生的交通安全意识。
通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. 汽车仪表盘的组成与功能- 仪表盘的构成元素：速度表、转速表、油表、水温表、各类指示灯和符号。
- 各部分功能介绍：显示车辆运行速度、发动机转速、燃油存量、冷却液温度等。
2. 常见指示灯和符号的含义- 了解发动机故障灯、安全气囊灯、刹车系统警告灯等常见指示灯的作用。
- 学习各种警告符号所代表的含义及其对应的车辆问题。
3. 工作原理及相互关系- 探究速度表、转速表、油表和水温表的工作原理。
- 分析各仪表之间的相互关系及在车辆运行中的协同作用。
4. 实践操作与案例分析- 实际操作：观察和解读汽车仪表盘，分析车辆状态。
- 案例分析：分析实际驾驶中遇到的问题，学会判断和处理。
汽车仪表盘的课程设计
汽车仪表盘的课程设计一、教学目标本课程旨在通过学习汽车仪表盘的相关知识，使学生能够理解并掌握汽车仪表盘的基本构成、功能及工作原理。
在知识目标方面，学生应能够列举出汽车仪表盘的常见组件，并理解其作用；描述汽车仪表盘的工作原理及各项指示灯的含义。
在技能目标方面，学生应能够识别并分析汽车仪表盘的各项数据，判断车辆运行状态，并能够进行基本的故障排查。
在情感态度价值观目标方面，学生应培养对汽车仪表盘相关知识的兴趣，增强安全意识，明白安全驾驶的重要性。
二、教学内容本课程的教学内容主要包括汽车仪表盘的基本构成、功能及工作原理。
首先，介绍汽车仪表盘的常见组件，如速度表、转速表、油表、水温表等，并详细解析各组件的功能。
然后，讲解汽车仪表盘的工作原理，包括传感器的作用、数据传输过程以及显示系统的构成。
最后，通过实例分析，使学生能够理解并判断汽车仪表盘的各项指示灯的含义，以便在实际驾驶过程中能够及时发现并处理潜在问题。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。
首先，运用讲授法，系统地讲解汽车仪表盘的基本知识，使学生掌握基本概念。
其次，通过案例分析法，让学生结合实际案例，深入理解汽车仪表盘的工作原理及应用。
此外，利用实验法，让学生亲自动手操作，观察汽车仪表盘的各项指标变化，提高实践能力。
最后，课堂讨论，鼓励学生提问、分享心得，增强团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：教材《汽车仪表盘原理与维修》、参考书《汽车修理工（高级）》、多媒体资料（汽车仪表盘的工作原理演示视频、实际驾驶过程中仪表盘的运用案例等）、实验设备（汽车仪表盘模型、故障诊断工具等）。
通过这些资源的整合，丰富学生的学习体验，提高教学效果。
五、教学评估本课程的教学评估将采用多元化评价方式，全面、客观地评价学生的学习成果。
评估内容包括平时表现、作业、考试等。
平时表现主要考察学生的课堂参与度、提问回答、团队协作等情况，通过观察和记录，对学生的学习态度和行为进行评价。
汽车仪表盘设计任务书
汽车仪表盘设计方案引言：轿车发展进入21世纪，突出人性化设计成为轿车设计者共同追求的目标，而人性化设计不仅局限在汽车的安全性和舒适性等感官触觉方面，还包括听觉和视觉系统等方面。
现代轿车在追求视觉人性化设计理念方面，出现了一些新的趋势。
其中，仪表中置化、共享化成为新的设计潮流，即精美的轿车仪表显示，不仅是司机独享，也要让大家共享，这也是轿车人性化设计的重要组成部分。
其功能都是将系统的有关信息输送给操作者，汽车仪表盘也不例外，通过各种仪表盘的指示灯或读数判断汽车故障或工况简捷方便。
因而其人机工程性能的优劣直接影响系统的工作效率。
一．设计目的从人机工程学的角度设计出一款视觉舒适，读数准确方便的汽车仪表盘以满足广大驾驶员的需要。
二．设计要求：仪表盘设计简洁明了，识别性能高，误读率低，认读速度快，可靠性高，稳定二．结构设计及其设计原则1.仪表形式降低误读率的基础上，降低加工成本。
2.表盘尺寸表盘尺寸与刻度标记的数量和观察距离有关，一般表盘尺寸随刻度数量和观察距离的增加而增加。
以圆形仪表为例，其最佳直径D（cm）与目视距离L(m)、根据自己的身体结构尺寸，自己的目测距离大约为0.8米左右。
由此便可以得到各种仪表的尺寸。
3.刻度与标数表盘上的刻度线、刻度线间距，以及文字数字等尺寸也是根据视距来确定的。
人机工程学的实验已经提供了视距与上述各项尺寸的关系。
仪表刻度线一般分为长刻度线、中刻度线和短刻度线三级。
相关表格如下目视距离与刻度线的最佳高度度的最小距离为L／50。
对于人眼直接判读的仪表刻度最小尺寸不宜小于0.6-1mm，最大可取4-8mm，而一般情况下取1～2.5mm。
刻度线的宽度一般取间距大小的5%-15%。
当刻度线的宽度为间距的10%时，误读率最低。
狭长型字母数字的分辨率较高，其高度比常取5:3或3:2的比例。
据此得出刻度线间距、刻度线宽度依次为：仪表的标数，可参考下列原则进行设计：1）通常，最小刻度不标数，最大刻度必须标数。
中专汽车仪表课程设计报告
中专汽车仪表课程设计报告一、课程目标知识目标：1. 学生能理解汽车仪表的基本原理与结构，掌握常见汽车仪表的功能及工作方式。
2. 学生能够描述汽车仪表故障诊断的基本流程，掌握常见故障的分析方法。
3. 学生了解汽车仪表维修保养的基本知识，能够列举出正确的操作步骤。
技能目标：1. 学生能够正确使用汽车仪表诊断仪器，进行仪表故障的诊断与排查。
2. 学生能够独立完成汽车仪表的拆装、维修及保养工作，确保操作的安全性和准确性。
3. 学生能够运用所学知识，解决实际工作中遇到的汽车仪表相关问题。
情感态度价值观目标：1. 培养学生热爱汽车维修专业，树立正确的职业观念，增强职业责任感。
2. 培养学生团队协作精神，提高沟通与交流能力，养成良好的工作习惯。
3. 培养学生具备安全意识，注重环保，遵守汽车维修行业的法律法规。
课程性质分析：本课程为中专汽车维修专业核心课程，以理论教学与实践操作相结合，注重培养学生的动手能力和实际问题解决能力。
学生特点分析：中专学生具有较强的动手能力，对汽车维修有较高的兴趣，但理论知识相对薄弱，需要结合实际操作进行引导。
教学要求：1. 教师应注重理论与实践相结合，提高学生的综合运用能力。
2. 教学过程中，强调安全操作，培养学生的责任意识。
3. 采用项目教学法，激发学生的学习兴趣，提高教学效果。
二、教学内容1. 汽车仪表原理及结构：包括汽车仪表的基本工作原理、仪表盘的构成、各类仪表（如速度表、转速表、燃油表、水温表等）的功能及工作方式。
2. 汽车仪表故障诊断：介绍故障诊断的基本流程，分析常见故障现象及原因，如仪表指针抖动、仪表灯常亮等，并教授相应的排查方法。
3. 汽车仪表维修与保养：讲解仪表的拆装、维修及保养方法，强调操作注意事项，如安全防护、工具的正确使用等。
4. 实践操作环节：安排学生进行汽车仪表拆装、故障诊断与维修的实际操作，巩固所学知识。
教学内容安排与进度：第一周：汽车仪表原理及结构学习，熟悉各类仪表的功能及工作方式。
《汽车安全驾驶》汽车仪表、信号装置和各种开关、按钮的功能的正确操作教案
考核（技能考核）
评价结果
优秀比例
合格比例
班级人数考核表
上课时间
班级
应到人数
实到人数
缺席情况
教学反思
如今汽车技术日新月异，大量先进技术被运用到了我们爱车上，仪表盘上的指示灯与中控台上的指示灯按钮也变的越来越繁杂了，而准备辨认仪表盘上的数据、信号装置和正确操作各种开关按钮，是每一个驾驶人员所必备的能力。所以在上课时，一定要多让学生操作熟悉这些开关按钮，牢记这些通用的符号。
教学目标
能够正确操作点火钥匙、喇叭、灯光组合开关、风窗玻璃刮水开关、雾灯开关、后视镜开关、行李舱发动机盖开关等。
教学重难点
重点
各类开关、按钮的位置和正确操作。
难点
能准确规范的操作各类开关按钮。
教学方法
讲授法、现场演示法、分组操作、巡回指导
教学资源
教材、教案、整车一辆、模拟驾驶台
教学过程
教学环节
知识点和技能点
三、喇叭装置：
传递信号的作用、“喇叭语言”、喇叭信号的使用
四、各类开关、按钮：
1.车内各类仪表指示灯，2.车内功能按键
教师按照操作要领、注意事项分别讲解汽车仪表、信号装置及各种开关按钮的识别和操作方法，并演示规范的操纵技巧，巡回指导。
观察教师的操作，相互讨论并分组进行训练。
120
学习评价
提问评价
指示灯的指认，开关的操作考核。
项目（单元、章节）汽车驾驶基础知识教学设计
2019年3月11日星期一
任务（课题）名称
汽车仪表、信号装置和各种开关、按钮的功能的正确操作
授课班级
17级汽修7、8班
课容）描述
准确辨认仪表盘上的数据、信号装置和正确操作各种开关按钮，是每一个驾驶员所必备的能力。本模块的任务就是学习各种指示灯与控制按钮的功能和正确操作方法。
中职汽车电气教案：汽车仪表(全4课时)
电磁式油压表的结构：油压传感器是利用油压推动滑臂来改变可变电阻阻值的。
当油压较低时．传感器中电阻值增大，右线圈中电流相对减小，左线圈中电流相对增大，转子转向合成磁场方向，带动指针指向较低油压值；当油压升高时，传感器中的电阻值减小，右线圈中的电流相对增大，而左线圈中的电流相对减小，转子朝合成磁场方向转动，使指针指向较高油压值。
三线圈式燃油表的结构与三线圈式水温表基本相同。当燃油表通电后，线圈E（空）与线圈F（满）产生的磁场呈90度夹角，其合成磁场的方向决定永磁转子的偏转角度。线圈B（补偿）产生的磁场极性与线圈E相反。传感器与线圈F、B串联。
油压表内装有双金属片，其上绕有电热线圈，线圈一端经接线柱和传感器的触点串联，另一端接电源正
教
学
内
容
极。双金属片的一端制成钩状，钩在指针上，另一端则固定在调整齿扇上。当油压表接人电路中工作时．电流由电源正极经油压表双金属片电热线圈到传感器接线柱、接触片（校正电阻和电热线圈）触点、弹簧片、搭铁构成回路。
当发动机冷却水温度变高时，传感器负温度系数热敏电阻阻值变小，水温表线圈H电流增大，磁场增强，三个线圈的合成磁场向线圈H一侧偏转，永磁转子随之偏转，指针指示高温区。切断水温表电路，转子会在线圈架上的回位磁点作用下，缓缓退回零位。
为防止车辆行驶过程中由于振动引起指示器指针摆动，该类指示器使用了硅酮阻尼油．因此，当接通或断开点火开关后，指针将稍停一段时间后才偏转。
板
书
设
计
教后札记

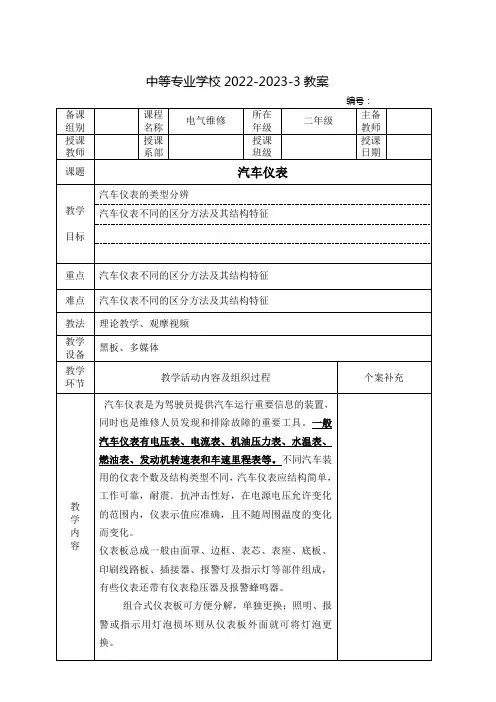

中等专业学校2022-2023-3教案
编号：
备课组别
课程名称
电气维修
所在
年级
二年级
主备
教师
授课教师
授课系部
c课程设计汽车仪表盘
c课程设计汽车仪表盘一、教学目标本节课的教学目标是让学生了解和掌握汽车仪表盘的基本结构和功能，培养学生对汽车仪表盘的认知能力和实际操作能力。
具体来说，知识目标包括：了解汽车仪表盘的组成部分，如速度表、转速表、油表等；掌握各仪表盘指示灯的含义及其在驾驶过程中的作用。
技能目标则要求学生能够正确识别汽车仪表盘的各项指标，并能够在实际驾驶中对仪表盘进行简单操作。
情感态度价值观目标则是培养学生的安全意识，使其能够重视汽车仪表盘的指示，养成良好的驾驶习惯。
二、教学内容本节课的教学内容主要包括汽车仪表盘的基本结构、各仪表盘指示灯的含义以及仪表盘的操作方法。
教学大纲如下：1.汽车仪表盘的基本结构–转向指示灯2.各仪表盘指示灯的含义–速度表：显示车辆行驶速度–转速表：显示发动机转速–油表：显示剩余油量–水温表：显示发动机水温–故障灯：提示车辆存在故障–气压灯：提示车辆气压不足–电池灯：提示电池电量不足–转向指示灯：提示车辆转向状态3.仪表盘的操作方法–如何查看各仪表盘指示灯–如何理解仪表盘指示灯的变化-如何在驾驶过程中关注仪表盘的信息三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：教师通过讲解汽车仪表盘的基本结构和功能，使学生掌握相关知识。
2.讨论法：学生分组讨论仪表盘指示灯的含义及其在实际驾驶中的应用，促进学生思考和交流。
3.案例分析法：教师展示有关汽车仪表盘的实际案例，引导学生分析并解决问题。
4.实验法：学生动手操作汽车仪表盘，加深对仪表盘的理解和记忆。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用与汽车仪表盘相关的教材，为学生提供系统、科学的知识体系。
2.参考书：提供相关领域的参考书籍，拓展学生的知识面。
3.多媒体资料：制作课件、视频等多媒体资料，生动展示汽车仪表盘的结构和功能。
4.实验设备：准备汽车仪表盘模型或实车，供学生进行实际操作和观察。
课题六 汽车仪表与显示系统
课题六汽车仪表与显示系统教学内容1、传统汽车仪表；2、汽车电子仪表的显示装置；3、汽车电子仪表；4、汽车电子仪表板与驾驶员信息中心教学重点：1、汽车传统仪表的构成和工作原理传统汽车仪表；2、车电子仪表显示要求与类型教学难点：汽车电子仪表教学方法：本课题的教学是课堂教学和实践训练相结合。
课堂教学中，教师充分运用实物和教学挂图；课堂教学中，适当提问，加深学生对基本知识的掌握。
实践教学中，采用现场教学。
教学要求：1、掌握汽车传统仪表的构成和工作原理2、了解汽车电子仪表显示要求与类型；3、掌握汽车电子仪表的工作原理和电路原理；4、了解汽车电子仪表板和驾驶员信息中心。
6.1 电流表电压表机油压力表水温表燃油表教学内容：电流表电压表机油压力表水温表燃油表教学重点：电流表电压表机油压力表水温表燃油表教学难点：机油压力表水温表燃油表教学方法：以桑塔纳2000轿车仪表为引题，阐述汽车上的仪表种类及作用，再分别讲解汽车上的仪表结构及工作原理。
在教学过程中，充分运用实物和教学挂图；讲授仪表检修时，采用实践教学。
教学中，适当提问。
教学要求：掌握汽车上电流表电压表机油压力表水温表燃油表的结构和工作原理及检修方法。
汽车仪表系统是用于指示汽车的运行工况，它主要包括电流表、电压表、机油压力表、燃油表、车速里程表、发动机转速表和相应的传感器等。
汽车仪表集中安装在仪表板上。
一、电流表1、功用：(1)指示蓄电池充电与放电情况(2)指示发电机工作情况2、电流表的结构与原理电流表有电磁式和动磁式两种类型。
电磁式的结构与工作原理。
动磁式的结构与工作原理。
电流表的指示：指针指向“＋”侧时，表示蓄电池充电；指向“－”侧时，表示蓄电池放电。
因此安装电流表时，应把电流表“+”与发电机的“电枢柱”相连；电流表的“—”与蓄电池的“+”相连。
二、电压表1、电压表的功用（1）指示发电机及调节器的工作情况（2）指示蓄电池的技术状况2、电压表的结构及工作原理：电压表分为电热式和电磁式两类型。
