南京工业大学单片机期末复习讲义

南京工业大学单片机期末复习讲义
4.电容电压
du u dt
t RC
u VCC VCC e
5.9 号引脚电压
t RC

u VCC e
9 号引脚电压变化曲线图
6.电容和电阻的取值 ①当 t=RC 时,9 号引脚电压约为 0.37×VCC ②通常:电阻选择 10K,电容选择 10uF,此时, 9 号引脚电压保持高电平(>2.8V)时间接近 100ms,可以可靠复位 复位电路思考题: 1.复位电路可否采用大电阻小电容形式? 答:也可以。但该电路抗干扰能力差。 2.如何添加复位键? 答:
AT89S51
地址总线 控制总线 数据总线 0x0fff
0x0000
0xffff
ROM空 间 64K
CPU (MCS51) 地 址 总 线
控制总线 数据总线
4K
RAM空 间 256B
若干个专用寄存器
0xff
内部 设备
0x7f 0x00
外部设备
RAM
1.单片机的内部结构主要组成部分:CPU、ROM、RAM 及其他内部设备 2.单片机的系统设计 系统设计分为硬件设计(图中的外部设备)和软件设计(图中的 ROM 4K 部分) ①硬件设计:设计单片机及外部设备的硬件电路 ②软件设计:用 C 语言或汇编语言编写程序并烧写到 ROM 中去 3.CPU ①CPU 也称为内核 ②内核为 MCS51 的单片机统称为 51 系列单片机 ③AT89S51 和 STC89C52 均同属于 51 系列单片机 ④作用:读取指令、执行指令(该过程永不停息) ⑤CPU 通过对专用寄存器的读写间接控制内部设备 4.指令及指令周期 ①指令:指令是基于 MCS51 核的汇编指令有 111 条,都是用机器语言(二进制代码)来表 示, 其基本单位为字节, 每条指令的长度大约为 1-3 字节。 指令可以用烧写器写到 ROM 中。 ②指令周期 1)每条指令执行时间为 1-2 个机器周期(乘除指令除外) 2)1 个机器周期=12×晶振振荡周期 5.ROM

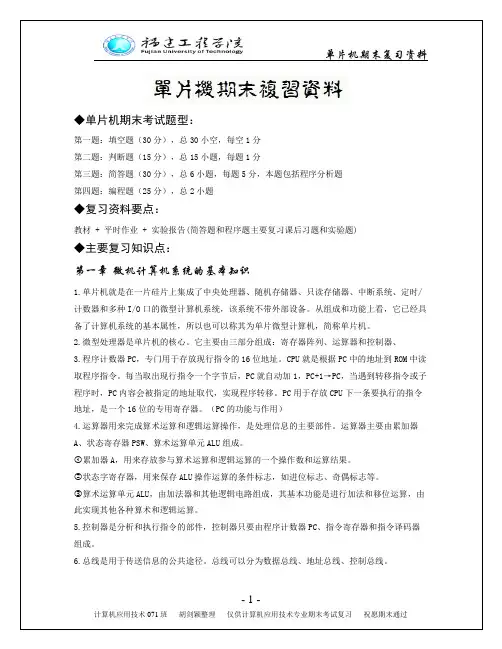

单片机期末复习资料(完全版)

单片机期末复习资料(完全版)

◆单片机期末考试题型:第一题:填空题(30分),总30小空,每空1分第二题:判断题(15分),总15小题,每题1分第三题:简答题(30分),总6小题,每题5分,本题包括程序分析题第四题:编程题(25分),总2小题◆复习资料要点:教材 + 平时作业 + 实验报告(简答题和程序题主要复习课后习题和实验题)◆主要复习知识点:第一章微机计算机系统的基本知识1.单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口的微型计算机系统,该系统不带外部设备。

从组成和功能上看,它已经具备了计算机系统的基本属性,所以也可以称其为单片微型计算机,简称单片机。

2.微型处理器是单片机的核心。

它主要由三部分组成:寄存器阵列、运算器和控制器、3.程序计数器PC,专门用于存放现行指令的16位地址。

CPU就是根据PC中的地址到ROM中读取程序指令。

每当取出现行指令一个字节后,PC就自动加1,PC+1→PC,当遇到转移指令或子程序时,PC内容会被指定的地址取代,实现程序转移。

PC用于存放CPU下一条要执行的指令地址,是一个16位的专用寄存器。

(PC的功能与作用)4.运算器用来完成算术运算和逻辑运算操作,是处理信息的主要部件。

运算器主要由累加器A、状态寄存器PSW、算术运算单元ALU组成。

①累加器A,用来存放参与算术运算和逻辑运算的一个操作数和运算结果。

②状态字寄存器,用来保存ALU操作运算的条件标志,如进位标志、奇偶标志等。

③算术运算单元ALU,由加法器和其他逻辑电路组成,其基本功能是进行加法和移位运算,由此实现其他各种算术和逻辑运算。

5.控制器是分析和执行指令的部件,控制器只要由程序计数器PC、指令寄存器和指令译码器组成。

6.总线是用于传送信息的公共途径。

总线可以分为数据总线、地址总线、控制总线。

7.数据总线DB:数据线D0~D7共8位,由P0提供,分时输送低8位地址(通过地址锁存器锁存)和8位数据信息。

单片机复习题及答案

单片机复习题及答案

单片机复习题及答案一、选择题1、单片机能够直接运行的程序是()。

A 汇编语言源程序BC 语言源程序 C 高级语言程序D 机器语言程序答案:D解析:单片机只能直接运行机器语言程序,其他语言编写的程序都需要经过编译或解释转换为机器语言程序才能被单片机执行。

2、单片机复位后,程序计数器 PC 的值为()。

A 0000HB 0003HC 000BHD 0013H答案:A解析:单片机复位后,PC 被初始化为 0000H,程序从 0000H 地址开始执行。

3、当 MCS-51 单片机接有外部存储器,P2 口可作为()。

A 数据输入口B 数据输出口C 高 8 位地址口D 低 8 位地址口答案:C解析:P2 口在访问外部存储器时,作为高 8 位地址输出口。

4、要使 MCS-51 能够响应定时器 T1 中断、串行接口中断,它的中断允许寄存器 IE 的内容应是()。

A 98HB 84HC 42HD 22H答案:A解析:IE 寄存器中,ET1 位(定时器 T1 中断允许位)和 ES 位(串行口中断允许位)需要置 1,其他位为 0,对应的二进制值为10011000,即 98H。

5、在 MCS-51 单片机中,需要软件实现中断撤销的是()。

A 定时中断B 外部中断的脉冲方式C 外部中断的电平方式D 串行口中断答案:C解析:外部中断的电平方式需要软件清除中断标志来撤销中断。

二、填空题1、 MCS-51 单片机的内部数据存储器可以分为_____、_____和_____三个区域。

答案:工作寄存器区、位寻址区、数据缓冲区2、单片机的堆栈是在_____中开辟的一个区域,遵循_____的数据存储原则。

答案:内部 RAM、先进后出3、当单片机的晶振频率为 12MHz 时,机器周期为_____μs。

答案:1解析:机器周期= 12 /晶振频率,所以当晶振频率为 12MHz 时,机器周期为1μs。

4、 MCS-51 单片机有_____个中断源,其中外部中断有_____个。

单片机复习资料

单片机复习资料

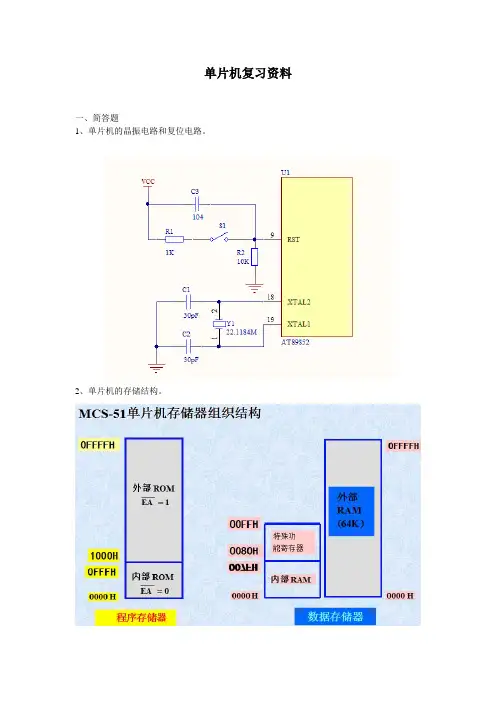

单片机复习资料一、简答题1、单片机的晶振电路和复位电路。

2、单片机的存储结构。

3、举例说明寻址方式。

立即寻址:MOV A,#3AH 这条指令的功能是把立即数3AH送入累加器A中直接寻址:MOV A,#30H 这条指令中的操作数就在30H单元中,就是30H是操作数的地址。

寄存器寻址:MOV A,R0 这条指令的意思就是把寄存器R0中的内容传送到累加器A中,操作数就在R0中寄存器间接寻址:MOV R0,#30H MOV A,@R0 这两条指令就是将R0中的值30H送到累加器A中位寻址,就是对内部RAM或可位寻址的特殊功能寄存器SFR内的某个位,直接加以置位为1或复位为0。

例如:SETB P1.0 也就是把P1.0这一个为置14、常规中断系统。

中断请求源SIO TI INT1 T0 INT0标志位TI(收)/RI(发) TF1 IE1 TF0 IE0使能位ES ET1 EX1 ET0 EX0优先级PS(最高) PT1 PX1 PT0 PX0(最低)中断入口0023BH 001BH 0013H 000BH 0003H触发方式收发信息溢出低电平触发溢出低电平触发中断请求源:(1)外部中断请求源:即外中断0和1,经由外部引脚引入的,在单片机上有两个引脚,名称为INT0、INT1,也就是P3.2、P3.3这两个引脚。

在内部的TCON中有四位是与外中断有关的。

IT0:INT0触发方式控制位,可由软件进和置位和复位,IT0=0,INT0为低电平触发方式,IT0=1,INT0为负跳变触发方式。

这两种方式的差异将在以后再谈。

IE0:INT0中断请求标志位。

当有外部的中断请求时,这位就会置1(这由硬件来完成),在CPU响应中断后,由硬件将IE0清0。

IT1、IE1的用途和IT0、IE0相同。

(2)内部中断请求源TF0:定时器T0的溢出中断标记,当T0计数产生溢出时,由硬件置位TF0。

当CPU响应中断后,再由硬件将TF0清0。

单片机复习资料(仅供参考)

单片机复习资料(仅供参考)

单片机复习资料(仅供参考)一、填空题1、MSC-51单片机的堆栈区只可设置在数据存储器,堆栈寄存器SP是8位寄存器。

2、MSC-51单片机外部中断请求信号有脉冲触发和电平触发方式,在电平方式下,当采集到INT0、INT1的有效信号为1时,激活外部中断。

3、十六进制数DA转换为十进制数是218,二进制数10110110转换为十六进制数是B6。

4、PCON寄存器中与串行通信有关的只有D7位(SMOD),该位为波特率倍增位。

当SMOD=1时,串行口波特率增加一倍;当SMOD=0时,串行口波特率为设定值。

5、定时器的计数方式是对自T0,T1引脚的脉冲计数,输入的外部脉冲在负跳变时有效,计数器加1。

定时功能也是通过计数器计数来实现的,定时功能下的计数脉冲来自单片机内部的时钟电路。

6、编写子程序和中断服务程序时,必须注意现场的保护和恢复。

7、MSC-51单片机外部总线分别是数据总线、地址总线和控制总线。

8、MSC-51单片机内部提供2个可编程的16位定时/计数器,定时器有4种工作方式。

9、设X=5AH,Y=36H,则X与Y“或”运算结果为7EH,X与Y“异或”运算结果为6CH。

10、若采用12MHz的晶体振荡器,则MSC-51单片机的振荡周期83ns,机器周期为1us。

11、当定时/计数器工作方式寄存器TMOD中的功能选择位C/T 为0时,工作于定时方式。

12、DPTR在访问外部数据存储器时作地址指针使用,DPTR是16位寄存器。

13、串行通信工作在方式3时,对于TH0智能作定时功能使用,同时借用了定时/计数器1的运行控制位TR1 和溢出标志位TF1,并占用了T1的中断源。

TH0启动和停止受TR1控制,而计数溢出时则置位TF1。

14、串行口方式2接受到的第9位数据送SCON存器的TB8位中保存。

15、子程序返回命令是RET,中断子程序返回指令是RETI。

16、单片机与普通计算机的不同之处在于其将微处理器、存储器和各种输入输出口三部分集成于一块芯片上。

单片机期末考试复习资料(参考)

单片机期末考试复习资料(参考)

单片机期末考试复习资料(参考)1.单片机的4个并口的功能。

(P10—P11)P0.0—P0.7。

P0端口8位三态双向I/O口线,它分时作为低8位地址线和8位数据线。

在不访问外部存储器时,作为通用I/O口,传送输入输出数据。

P1.0—P1.7。

P1端口8位带内部上拉电阻的准双向I/O口线。

对P1端口写1时,P1端口被内部上拉电阻上拉为高电平,可以用作输入口。

P2.0—P2.7。

P2端口8位带内部上拉电阻的准双向I/O口线。

可作为一般I/O端口,在扩展容量时可作为高8位地址线。

P3.0—P3.7。

P3端口8位带内部上拉电阻的准双向I/O口线。

第一功能是普通的I/O端口,向P3端口写1时,P3端口被内部上拉电阻上拉为高电平,并且用作输入口。

第二功能是作为控制口。

2.单片机的堆栈的概念。

(P16)堆栈是一个特殊的存储区,用来暂存数据和地址,它是按先进后出的原则存取数据的。

堆栈共有两种操作,进栈和出栈。

特点是断点保护和保护现场。

3.单片机的外部中断的申请方式有哪些?(P64)电平(低电平有效)和边沿触发(下降沿有效)两种申请方式。

4.定时器/计数器的工作方式3是什么?(P78)M0、M1位于11时,设置T0、T1工作于方式3。

T0、T1工作于方式3时,T0被分解成两个独立的8位计数器TL0和TH0。

T1处于方式3时停止计数。

5.单片机的寻址空间。

64KB,范围:0000H—0FFFFH.6.单片机的中断源有哪些,优先级如何规定?(P63)(P66表4—5)P89C5X系列单片机有6个中断源,分别为外部中断0请求INT0、外部中断1请求INT1、定时器/计数器0溢出中断请求T0、定时器/计数器1溢出中断请求T1、串行中断请求RX或TX、定时器/计数器2溢出中断请求T2。

在同级的中断和更高级的中断没有产生的情况下,产生的中断将被服务,如果同级的中断或更高级的中断正在服务,新的中断只有等到正在服务的中断结束才能被服务。

单片机期末总复习资料

单片机期末总复习资料

第三章 指令系统
• 寻址方式
立即数寻址,MOV A,#33H
寄存器寻址,MOV A,R0
直接寻址,MOV A,30H
寄存器间接寻址,MOV A,@R0
变址寻址,MOVC A,@A+DPTR
相对寻址,SJMP $
JZ L1
位寻址,MOV C ,07H
• 1、下列数据传送指令是否有问题?如果有问题该如 何改正?
分析: ➢P1.1引脚的输出应每隔500ms取反一次,即定时时间为500ms, 长时间定时。 ➢定时/计数器方式1最大定时65.5ms。可用定时/计数器T1进行 10ms的定时,然后用寄存器R7对10ms定时中断次数计数50次来 实现。
➢定时初值:(216 C) *1us 10000us C D8F0H;TH1 D8H, TL1 F0H
3、中断请求寄存器 (TCON)
TCON 8FH 8EH 8DH 8CH
(88H) TF1
TF0
8BH 8AH 89H 88H
IE1 IT1 IE0 IT0
外部中断举例
要求:每次按键,使外接发光二极管LED改变一次亮灭状态。
解:INT0输入按键信号,P1.0输出改变LED状态。
ORG 0000H
AJMP MAIN
22
【例7-4】用T0作为计数器计数一生产流水线上的工件,每生产 100个工件,发出一包装命令,包装成一箱,并记录其箱数,
100个
包装命令
23
第8章 串行口通信
串行同步通信、异步通信各自的特点。 串行口1的工作方式有哪些?每种工作方式下的波特 率和帧格式是什么样的? 可以做为波特率发生器的是()、()
要注意:读外部引脚状态前,要先输出高电平,读回来的状态才 是正确的。 强推挽输出方式:输入输出都可达到20mA电流,适合需要较大 输出电流的情况。 仅为输入:所有输出均截止,对外是高阻状态,对输入没有影响。 开漏输出:内部上拉电阻断开。做输入输出时需要外加上拉电阻。

单片机原理与应用复习资料

单片机原理与应用复习资料

单片机原理与应用复习资料单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点:1、各种进制之间的转换(1)各种进制转换为十进制数方法:各位按权展开相加即可。

(2)十进制数转换为各种进制方法:整数部分采用“除基取余法”,小数部分采用“乘基取整法”。

(3)二进制数与十六进制数之间的相互转换方法:每四位二进制转换为一位十六进制数。

2、带符号数的三种表示方法(1)原码:机器数的原始表示,最高位为符号位(0‘+’1‘-’),其余各位为数值位。

(2)反码:正数的反码与原码相同。

负数的反码把原码的最高位不变,其余各位求反。

(3)补码:正数的补码与原码相同。

负数的补码为反码加1。

原码、反码的表示范围:-127~+127,补码的表示范围:-128~+127。

3、计算机中使用的编码(1)BCD码:每4位二进制数对应1位十进制数。

(2)ASCII码:7位二进制数表示字符。

0~9的ASCII码30H~39H,A的ASCII码41H,a的ASCII码61H。

考试复习题:1、求十进制数-102的补码(以2位16进制数表示),该补码为。

2、123= B= H。

3、只有在________码表示中0的表示是唯一的。

4、真值-0000000B的反码为;其补码为。

5、+1000110B的反码是;-0110011B的补码是。

6、10101.101B转换成十进制数是()。

(A)46.625 (B)23.625 (C) 23.62 (D) 21.6257、3D.0AH转换成二进制数是()。

(A)111101.0000101B (B) 111100.0000101B(C) 111101.101B (D) 111100.101B8、73.5转换成十六进制数是()。

(A)94.8H (B) 49.8H (C) 111H (D) 49H9、十进制29的二进制表示为原码()A 11100010B 10101111C 00011101D 0000111110、-49D的二进制补码为.( )A 11101111B 11101101C 0001000D 1110110011、已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为()a)7542H b)7542 c)75.42H d)75.42第2章80C51单片机的硬件结构考试知识点:1、80C51单片机的内部逻辑结构单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机,主要由以下几个部分组成。

单片机原理及应用》期末复习资料

单片机原理及应用》期末复习资料

单片机原理及应用》期末复习资料一、概述单片机作为一种集成电路芯片,在嵌入式系统中扮演着重要角色。

它具备微处理器、存储器和各种外设接口等功能,可以实现各种控制和计算任务。

本文将对单片机的原理和应用进行详细介绍,帮助读者复习单片机相关知识。

二、单片机的基本原理1. 单片机的组成结构单片机由中央处理器(CPU)、存储器、输入输出接口(I/O)、定时器/计数器和串行通信接口等组成。

这些组成部分通过总线相互连接,形成一个完整的单片机系统。

2. 单片机的工作原理单片机的工作原理是将程序和数据存储在存储器中,CPU按照程序指令的顺序依次执行,同时与输入输出设备进行数据交互。

通过定时器/计数器和串行通信接口等外设,单片机可以进行各种计算和控制任务。

3. 单片机的指令系统单片机的指令系统包括数据传输指令、算术运算指令、逻辑运算指令、跳转指令和输入输出指令等。

不同的指令通过操作码进行区分,每条指令执行时会产生相应的操作结果。

4. 单片机的存储器结构单片机的存储器结构包括程序存储器、数据存储器和特殊功能寄存器。

程序存储器用于存放程序指令,数据存储器用于存放变量和数据,特殊功能寄存器用于存放控制和状态信息。

三、单片机的应用场景1. 家电控制单片机可以用于控制家电设备的开关和调节,比如空调、电视和洗衣机等。

通过连接传感器和执行器,单片机可以实现温度调节、时间控制和电机驱动等功能。

2. 工业自动化单片机在工业控制领域有广泛应用,可以实现生产线的自动控制和监测。

通过与传感器和执行器的连接,单片机可以获取并处理各种信号,实现工艺过程的控制和优化。

3. 智能交通单片机可以用于交通信号灯的控制和智能交通系统的构建。

通过与摄像头、车辆检测器等设备的连接,单片机可以实时监测交通情况,并根据需要进行信号灯的调控。

4. 医疗设备单片机在医疗设备中起到核心控制和数据处理的作用。

如心电图机、血糖仪和医用透析机等,都可以通过单片机实现信号采集和处理,提供准确的医疗诊断结果。

单片机复习资料大全

单片机复习资料大全

一、填空题1.单片机是把中央处理器、存储器、定时器/计数器以及I/O接口电路等主要计算机部件集成在一块集成电路芯片上的微型计算机。

2.除了单片机这一名称之外,单片机还可称为微控制器、嵌入式控制器。

3.计算机的系统总线有地址总线、控制总线和数据总线。

4.80C51单片机基本型内部RAM有128 个字节单元,这些单元可以分为三个用途不同的区域,一是工作寄存器区、二是位寻址区、三是数据缓冲区。

5.8051单片机有2 个16位定时/计数器。

6.单片机存储器的主要功能是存储程序和数据。

80C51含4 KB掩膜ROM。

7.80C51在物理上有4个独立的存储器空间。

8.通常、单片机上电复位时PC= 0000H,SP= 07H;而工作寄存器则缺省采用第00 组,这组寄存器的地址范围是从00H~ 07H。

9.8051的堆栈是向地址的高端生成的。

入栈时SP先加1,再压入数据。

10.使用8031芯片时,需将/EA引脚接低电平,因为其片内无程序存储器。

11.MCS-51特殊功能寄存器只能采用直接寻址方式。

12.汇编语言中可以使用伪指令,它们不是真正的指令,只是用来对汇编过程进行某种控制。

13.半导体存储器的最重要的两个指标是存储容量和存储速度。

14.当PSW4=1,PSW3=0时,工作寄存器Rn,工作在第2组。

15.在8051单片机中,由2 个振荡(晶振)周期组成1个状态(时钟)周期,由6个状态周期组成1个机器周期。

16.假定累加器A的内容30H,执行指令:1000H:MOVC A,@A+PC后,把程序存储器1031H单元的内容送累加器A中。

17.MCS-51单片机访问外部存储器时,利用ALE信号锁存来自P0口的低8位地址信号。

18.内部RAM中,位地址为30H的位,该位所在字节的字节地址为26H。

19.若A中的内容为63H,那么,P标志位的值为0。

20.在基址加变址寻址方式中,以累加器A作变址寄存器,以DPTR或PC作基址寄存器。

单片机原理及应用 期末复习资料

单片机原理及应用  期末复习资料

单片机原理及应用期末复习资料【单片机原理及应用】单片机(Microcontroller)是一种集成电路芯片,内部集成有中央处理器(CPU)、内存、输入输出接口和各种外设接口等主要组成部分,广泛应用于各种电子设备和系统中。

本文将围绕单片机的原理和应用展开讨论,为期末复习提供资料。

1. 单片机基本原理1.1 单片机架构单片机的架构可以分为哈佛结构和冯·诺依曼结构。

哈佛结构中,程序存储器和数据存储器分开存放,分别有独立的地址总线和数据总线;冯·诺依曼结构则将程序和数据存储在同一个存储器中,共享地址总线和数据总线。

1.2 单片机的工作原理单片机通过运行预先编写好的程序,完成各种功能。

它的工作原理可以概括为:输入设备通过接口与单片机相连,将输入信号转换为数字信号,单片机处理数字信号后,通过输出接口控制外部设备完成相应的操作。

1.3 单片机的指令集和编程语言单片机的指令集是单片机能够理解和执行的命令集合,不同的单片机拥有不同的指令集。

编程语言可以是汇编语言或高级语言,常用的汇编语言有汇编指令和汇编宏指令,高级语言常用的有C语言。

2. 单片机的应用领域2.1 家用电器单片机在家用电器中广泛应用,如洗衣机、空调、冰箱、微波炉等。

通过单片机控制,这些电器设备能够实现智能控制、定时启动和自动保护等功能。

2.2 工业自动化在工业自动化领域,单片机被广泛应用于生产线控制、工艺过程监控、仪器仪表控制等。

单片机通过各种传感器采集数据,并根据预设的控制策略,控制执行机构完成相应操作。

2.3 通讯设备单片机在通讯设备中扮演重要角色,如手机、无线路由器、通讯基站等。

单片机通过控制和处理通讯信号,实现数据的发送和接收、加密解密、网络连接等功能。

2.4 汽车电子单片机在汽车电子领域有广泛应用,如发动机控制单元(ECU)、车载音响系统、车载导航系统等。

单片机通过精密计算和控制,提高汽车性能、安全性和舒适性。

3. 单片机的开发工具3.1 开发环境单片机的开发环境包括集成开发环境(IDE)、编译器、烧录器等。

单片机期末复习题库(带答案)

单片机期末复习题库(带答案)

单片机复习题及答案1、什么是单片机?什么是单片机系统?(P2)答:(1)单片机是将微处理器、一定容量的 RAM 和ROM以及 I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

(单片机就是在一块硅片上集成有CPU,ROM,RAM定时器/计数器和多种I/O口的数字处理系统。

)(2)微处理器,存储器,配以系统软件和I/O设备称为单片机系统2、PC和DPTR的含义是什么?答:(1)程序计数器PC是一个独立的计数器,存放着下一条腰执行的指令在程序存储器中的地址(P15)(2)数据指针DPTR是用于对外部数据存储器进行寻址的地址指针(P19)3、89C51的中断源有哪些?并说明外部中断源和内部中断源分别有哪些?(P83)答:89C51中断系统有5个中断源:●INT0:外部中断0请求,低电平有效。

通过P3.2引脚输入。

●INT1:外部中断1请求,低电平有效。

通过P3.3引脚输入。

●T0:定时器/计数器0溢出中断请求。

●T1:定时器/计数器1溢出中断请求。

●TXD/RXD:串行口中断请求。

当串行口完成一帧数据的发送或接收时,便请求中断。

外部中断源有:(1)INT0,(2)INT1,(3)串行口中断请求内部中断源有:(1)定时器/计数器T0计数溢出中断请求,(2)定时器/计数器T1计数器溢出中断请求4.定时器/计数器分别用作计数器时定时器时,他们的计数脉冲由谁提供?(P97) 答:定时:单片机时钟信号经片内12分频后的脉冲;计数:加在p3.4和p3.5的外部脉冲5.指令包含哪几部分?每部分的功能是什么?(P57)答:(1)操作数:规定指令进行什么操作(2)操作数:指令操作的对象6.简述单片机89C51在串行通信时发送数据的过程。

答:7.什么I/O端口?什么是I/O接口?I/O端口的编址方式有哪些?89C51采用什么编址方式?(P159-160)答:(1)I/O端口是指I/O接口芯片中具有端口地址的寄存器或缓冲器。

单片机课程复习提纲

单片机课程复习提纲

单片机课程复习提纲1,概述:了解2,单片机的基本结构(重点)A,单片机的基本组成B,单片机的引脚,特别是控制信号引脚。

C,P0与P2的使用特点?如P0口在什么情况下要使用锁存器?D,单片机复位后特征,如复位后的PC值为多少。

E,单片机内部数据RAM的分配?F,一些特殊SFR的定义或特征,如PSW、SP、DPTR 等等。

G,单片机的震荡周期和机器周期关系等等。

习题1,2,4,5,6,9,10,12,13,143,单片机指令系统与汇编程序设计(重点)A,单片机的寻址方式,有哪些?给出语句会判断是何寻址方式。

B,单片机指令有哪些种类?一些常见助记符即指令要知道,如DA、RR等等。

C,伪指令及其含义D,要掌握一些基本功能的编程,如数据从片外传输到片内等等。

习题1,2,3,4,6,10,114,输入输出、中断、定时与串行通信(重点)A、输入输出有哪几种传递方式?B、单片机的中断与中断系统。

如有哪些中断,中断处理流程。

C、定时器/计数器有哪些工作方式?如何计算初值?定时器延时与软件延时有什么不同?D、串行口有哪些工作方式,各有什么特点?习题一(1,2,4,5,8,9,10,11)习题二(1,4,5,6)5,单片机系统的扩展A,程序ROM的扩展及常见电路连接。

片选法和译码法的含义,寻址范围的确定等。

习题1,2,3,5,6,76,单片机接口技术A、什么是LED数码管的共阴极和共阳极连接,什么是LED数码管静态显示方式和动态显示方式?B、矩阵式键盘扫描原理。

7,单片机应用系统开发与设计了解。

大学单片机期末考试复习题

大学单片机期末考试复习题

大学单片机期末考试复习题一、选择题1. 单片机是一种______。

A. 微型计算机B. 微处理器C. 存储器D. 打印机2. 下列哪个不是单片机的组成部分?A. 中央处理器B. 存储器C. 键盘D. 输入/输出接口3. 8051单片机的内部RAM中,哪个区域用于存储堆栈?A. 20H-2FHB. 30H-3FHC. 40H-4FHD. 50H-5FH4. 8051单片机的定时器/计数器有几种模式?A. 1种B. 2种C. 3种D. 4种5. 8051单片机的中断系统有几个中断源?A. 4个B. 5个C. 6个D. 7个二、填空题6. 单片机的______是单片机的心脏,负责执行程序指令。

7. 8051单片机的外部数据总线宽度为______位。

8. 单片机的中断优先级由______寄存器决定。

9. 8051单片机的定时器/计数器0和1可以被配置为______模式。

10. 单片机的______是用于存储程序和数据的存储器。

三、简答题11. 简述单片机的工作原理。

12. 描述8051单片机的中断响应过程。

13. 解释定时器/计数器在单片机中的作用。

14. 单片机的I/O端口有哪些功能?15. 什么是看门狗定时器,它在单片机中有何作用?四、计算题16. 假设8051单片机的时钟频率为12MHz,计算定时器0在模式1下的定时周期。

17. 如果8051单片机的外部中断0被触发,中断服务程序需要执行50条指令,每条指令的执行时间为2个机器周期,请计算中断响应的总时间。

五、应用题18. 设计一个简单的8051单片机程序,实现对一个LED灯的闪烁控制。

19. 描述如何使用8051单片机的串行通信接口实现数据的发送和接收。

20. 设计一个8051单片机的中断服务程序,用于处理定时器溢出中断。

六、论述题21. 论述单片机在嵌入式系统设计中的优势和局限性。

22. 探讨单片机在智能家居领域的应用前景。

七、实验题23. 设计一个实验,验证8051单片机的看门狗定时器功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机复习资料
89C51单片机最小系统:
最小系统:复位电路,晶振电路,电源电路,存储器设置电路
电源电路:直流5V,20脚接地,40脚接VCC
存储器设置电路:31脚接高电平,使用内部ROM;接低电平,不使用内部ROM 复位电路:9脚接入高电平(>2.8v),大于100ms,单片机即可复位
晶振电路:开发板接入11,592MHZ的晶振
单片机内部结构
(1)CPU:中央处理器。

作用:读取指令,执行指令
如果晶振选用12MHz,执行1条单片机指令需要多长时间?
答:1us
(2)ROM:只读存储器。

89C51中有4K的存储单元(0X0000~0X0fff)
用于存放指令代码
内部总线分为:地址总线,数据总线和控制总线
(3)RAM:随机存储器。

89S51中有128B的存储单元
MCS51中的RAM存储单元为256B(使用范围:0X00~0Xff)
AT89S51结构图:
0x00-0x7f为128B的内部RAM区,0x80-0xff散布着20多个(不同型号数量不同)专用寄存器
0x00
0x7f
0xff
RAM空间256B
RAM
若干个专用寄存器
(4)程序计数器(PC)
作用:将要读取的ROM地址存放在CPU,占用2个字节,读取ROM一个字节后,PC 自动加1。

P1端口内部组成:
P1端口主要由1个D锁存器,两个三态门,1个上拉电阻(约30K)和1个场效应管组成。

数据总线送“1”时,Q非=0,P1脚为高电平;
数据总线送“0”时,Q非=1,P1脚为低电平;
当作为输出口使用时,P2口、P3口的内部结构同P1口完全相同。

P0端口内部组成:
P0端内部没有上拉电阻,所以,使用时,需要接1K*8的排阻。

外部ARM的扩展:
扩展芯片6264
内容:
8KB(64Kb)RAM芯片,共28个引脚:
地址线13根:A12~0
数据线8根:I/O7~0
读允许:/O/E
写允许:/W/E
片选:/C/S1,CS2
电源:VCC,GND
空引脚:NC
6264是8KB的存储芯片,使用13根数据线(2^13=8KB)
Made by PH。

相关文档
最新文档
