6.３、MARK点的制作要求
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８

钢网开口规范

钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。

7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。

7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。

8 四角元件按焊盘大小1:1开。

钢网开孔规范

统一开方孔倒圆角
主题
钢网制作规范
序号
零件
钢网开口尺寸
说明
19
耳机座
图（1）图（2）
1）外三边加大0.3-0.5MM
20
SD
卡座
1）Pin脚外加0.50，如箭头表示；
2）固定脚外三边加大0.4MM
21
模块
长度加长0.4-0.5MM
22
其它
贴片层上有焊盘需要开孔，加大避孔开，参照YC001E1604050
18
BGA
1)、1.27pitch开0.65mm；
2)、1.0pitch开0.55mm；
3)、0.8pitch开0.45mm；
4)、0.76pitch开0.38mm；
5)、0.65pitch开0.36mm；
6)、0.5Pitch开0.285mm
7)、0.4Pitch开0.225mm（0.1MM）
0.08厚度开0.22MM
6.长板连接器座子一般只开两头，中间连接器不开，如客户要求与此点有冲突的需确认清楚
PCB两头有单个的大焊盘GND需开孔；
7.以下内容如文字描述与图片有冲突时，以文字描述为主。
二、开口方式
序号
零件
钢网开口尺寸
说明
1
0402
1)、内距S在0.4~0.45；
2)、裸铜板外三边加大10%，如W=L=S=0.5时，则焊盘整体加大20%开口即可
钻孔
按客户要求用；
印刷格式
工艺边对短边；
贴网方法
封网用进口AB胶
刻字要求
按允达兴技术指示
其他类
有0201,0.5BGA，0.4IC或0.5QFN的激光钢网需要抛光

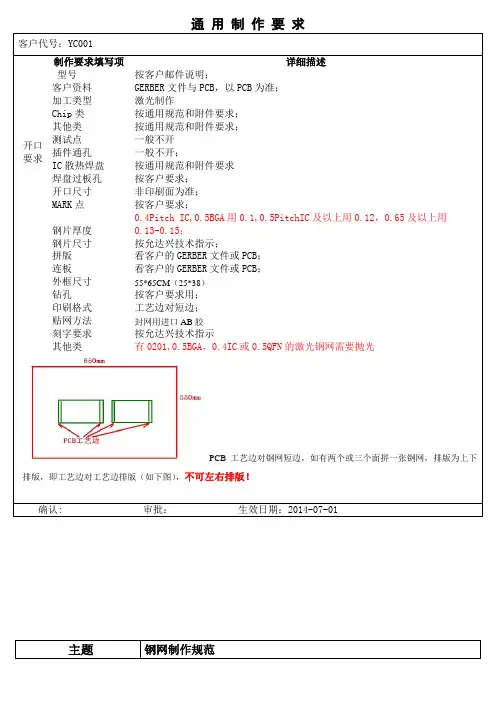

PCB工艺边对钢网短边，如有两个或三个面拼一张钢网，排版为上下排版，即工艺边对工艺边排版（如下图），不可左右排版！

钢网开口设计技术规范

图形的起始点以及图形形状及大小。 D-CODE文件定义了电路中线路、孔、焊盘等图形的形状及大小。
2-3数据形式
Table：下面列出是一段D-CODE文件描述
| Turret | D code | Aperture | Aperture | Inner | Land | Line | Line |
| number |
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。21.7.2121.7.2106:09:0006:09:00Jul y 21, 2021
14、谁要是自己还没有发展培养和教育好，他就不能发展培养和教育别人。2021年7月 21日星期三上午6时9分0秒06:09:0021.7.21
Area Ratio：针对0402，0201，BGA， CSP之类的小管脚类器件
2-ቤተ መጻሕፍቲ ባይዱ设计依据
2、实际应用印刷机：印刷机要求STENCIL外框，MARK点在
哪面，印刷格式等 PCB：待装配PCB要求哪些需开孔，哪些不需要工艺：印刷胶水还是锡膏？有何种工艺缺陷？是
否通孔元件使用SMT工艺？测试点是否开孔？装配密度：装配密度越高对STENCIL要求越高产品类别：产品装配质量要求越高对STENCIL要
15、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。2021年7月上午6时9分21.7.2106:09Jul y 21, 2021
16、提出一个问题往往比解决一个更重要。因为解决问题也许仅是一个数学上或实验上的技能而已，而提出新的问题，却需要有创造性的想像力，而且标志着科学的真正进步。2021年7月21日星期三6时9分0秒06:09:0021 July 2021

钢网开口设计规范

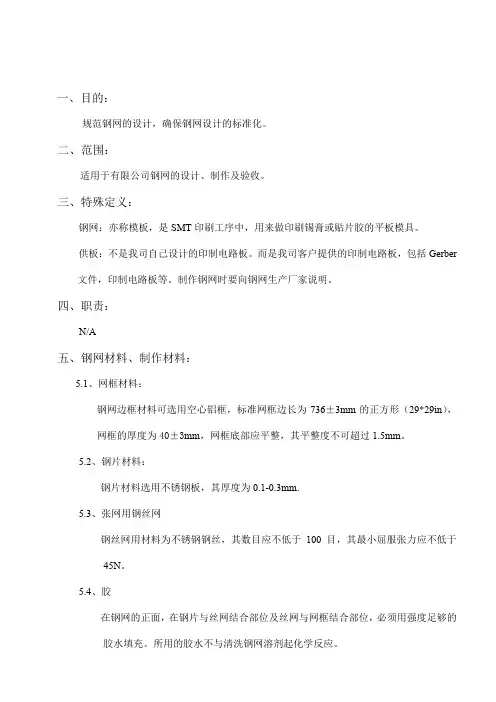

一、目的：
规范钢网的设计，确保钢网设计的标准化。

二、范围：
适用于有限公司钢网的设计、制作及验收。

三、特殊定义：
钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：
N/A
五、钢网材料、制作材料：
5.1、网框材料：
钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：
钢片材料选用不锈钢板，其厚度为0.1-0.3mm.
5.3、张网用钢丝网
钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于
45N。

5.4、胶
在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的。

SMT钢网开孔规范(锡膏+红胶)

SMT钢网开孔规范(锡膏+红胶)移6-8mil，内切4-6mil。

焊盘宽度1：1开孔，长度外加8-12mil，裸铜板宽度加4mil。

内距各内切4-6mil。

对于无铅锡膏开口规范，不同元件的开孔形状内距、开孔PAD、焊盘大小等都有不同的规定。

例如，对于0402元件，当内距S小于16时，S等于16，当16小于S小于18时，内距为1:1，当S大于18时，S等于18.对于其他元件如0603、0805和1206及以上的元件、二极管、高电容、电晶体、单排连接器、四脚晶振类、五脚IC、大电感和排阻排容等，也都有各自的规定。

需要注意的是，对于某些元件，如引脚可外括4-6mil，固定脚需要用0.3线宽做架桥处理等，都需要特别注意。

1.PCB尺寸规范PCB四个角的宽度为16mil，长度外加8mil。

如果四个角较大，则需要相应缩小并向两边外移缩小的二分之一。

宽度开7.2mil，长度可外扩4-6mil。

宽度开8.8-9.2mil，长度可外扩6-8mil，开金手指状。

宽度开12-13mil，长度可外扩6-10mil，开金手指状。

宽度开16-17mil，长度可外扩8-10mil。

宽度开20-22mil，长度可外扩8-10mil。

宽度开24-27mil，长度可外扩8-12mil。

宽度开7.2mil，内切0.4pitch4mil，外扩4mil。

如果长度超过15.7mil80mil，则只内切，不外扩。

QFP 0.5pitch。

宽度开8.8-9.0mil，内切4mil，外加4-6mil。

0.65pitch宽度开12-12.5mil，长度内切25.6mil，外扩6-8mil。

0.4pitch宽度同上，内切4-6mil，外拉15.7mil6-8mil。

QFN BGA 0.5pitch 宽度同上，内切6-8mil，外加19.7mil6-10mil。

宽度同上，同切6-8mil，外加0.65pitch8-12mil。

25.6mil0.4pitch15.7mil直径开8.8mil。

钢网开网规范

一、二、范围三、印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；备注：钢片的厚度要根据产品的实际情况选用。

建立开网规范，防止钢网开孔产生的品质问题。

SMT车间加工类型：激光加电抛光②29x29英寸40mmx 40mm无钻孔。

（龙旗钢网默认为此外框）焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：③有01005小元件用0.08MM； ④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。

外框、型材规格: ①550*650MM/30*40mm/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开IC散热焊盘: 要开1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽2.通用规则：3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

插件通孔: 一般不开1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准钢网开网规范度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）序零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。

204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。

钢网开口原则.

总则：在本规范所提及之开口方式均视焊盘为规则，若出现焊盘不规则或与正常焊盘大小有较大出入时，应视情况而决定开口方式。

1.网框规格我公司MPM全自动印刷机对应相应规格型材的网框尺寸为：29X29inch YAMAHA 印刷机对应的网框尺寸为：650X550mm2.钢片厚度为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应保留有25mm的距离。

建议根据不同的元件选择相应的钢片厚度，主要依据最小开孔和最小间距为考虑，重点兼顾其它，详见下表或可根据公式进行计算得出：若焊盘尺寸L＞5W时，则按宽厚比计算钢片的厚度。

T＜W／1.5若焊盘呈正方形或圆形，则按面积比计算钢片的厚度。

T＜（L×W）／1.32X（L＋W）元件开口设计及对应钢片厚度表Part Type Pitch PAD Footprint widthPAD Footprint LongthAperturewidthApertureLongethStencilThickness RangePLCC 1.25-1.27mm 0.65mm 2.00mm 0.6mm 1.95mm 0.15-0.25mmQFP 0.65mm 0.35mm 1.5mm 0.3mm 1.45mm 0.15-0.175mm 0.5mm 0.3mm 1.25mm 0.25mm 1.2mm 0.125-0.15mm 0.4mm 0.25mm 1.25mm 0.2mm 1.2mm 0.10-0.125mm 0.3mm 0.2mm 1.0mm 0.15mm 0.95mm 0.075-0.125mm0402 N/A 0.5mm 0.65mm 0.45mm 0.60mm 0.125-0.15mm 0201 N/A 0.25mm 0.4mm 0.23mm 0.35mm 0.075-0.125mmBGA 1.25-1.27mm CIR:0.8mm CIR:0.75mm 0.15-0.2mm1.00mm CIR:0.38mm SQ:0.35mm 0.115-0.135mm0.5mm CIR:0.3mm SQ:0.28mm 0.075-0.125mmFLIP CHIP 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.1mm 0.2mm 0.1mm 0.1mm 0.1mm 0.1mm 0.05-0.1mm 0.15mm 0.08mm 0.08mm 0.08mm 0.08mm 0.03-0.08mm3.字符刻制为便于管理，要求在钢片或网框上刻上以下字符：MODEL：（产品型号）PCBA: （P板名称及A/B）T: （钢片厚度）DATE：（生产日期）4.开孔方式说明：以下开孔方式仅包含部分常见典型零件，若碰到以下规范中未提及之焊盘类型，可参考元件焊盘外形类似之开孔设计方案制作。

钢网开孔规范A06(无铅)

1:0.8 1.1.1 1:1 R
保证内距1:1,内开狐形 0.25mm,两边1:0.8,长向外延长0.1mm(1:1.1)
1206以上零件電容/電感
保持1:1开孔
鋼網製作規范
0805与 1206共用 PAD
1.2
1.1
0805 PAD(蓝色部分)内距 1.1mm,宽开1.2mm,1206 PAD开面积的110%(黑色部分).
BGA (itc h)
开Φ0.6
BGA (1.27pit ch)
开Φ0.8
功率晶體
大PAD不用架桥1:1开制,两个小PAD四边外加0.1mm.
螺丝孔
螺丝孔开120%,中间架桥宽 0.3mm(红色为开孔部分)
鋼網製作規范
内切
QFN(0.5p itch)
此QFN改为宽开0.22mm,内切0.1mm,外延0.1mm,接地 PAD外四边切0.2mm
備註:
1.所有IC边脚有加大的则大。
蝕刻編號,流向鋁框尺寸鋁材規格 MARK點數量 MARK點方式排版方式流向標示
736*736框形背面半刻，550*600框形则是正背面半刻居中
箭頭標示基板流向
二﹒開孔尺寸﹐形狀標准. 開孔尺寸﹐形狀標准.
零件類別原始尺寸（供參考）開孔尺寸開口規範說明
0402零件
保持1:1开孔
0603,080 5,1206零件電阻/電容/電感
0.65pitc h IC
各IC脚的PAD宽度0.29mm, 长内加0.15mm外加0.1mm.
鋼網製作規范
0.5pitch QFP
各PAD宽开0.22mm,长向外延长0.1mm,(有接地的,接地保持1:1开制)

钢网开口规范

钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。

0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。

0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。

长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。

长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。

长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。

（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。

大于1.2mm的架筋分割。

筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。

钢网开口规范

此锡浆网开孔方式适合大部分产品达到最佳锡膏释放效果的要求，如有特殊要求应按要求制作。
1．CHIP料元件
封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角。间隙保证不得小于9MIL大于11MIL.
封装为0402元件开孔如下图（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）：
PITCH＝0.3mm，W＝0.16MM，L外移0.1mm，并两端倒圆角（若长度<0.8mm时,长向外加长0.15mm）。
3.20.5PITCH QFP,宽度方向0.23mm，长度方向内切0.1mm,外扩0.1mm；
0.5PITCH QFN宽度方向0.23mm，长度方向外扩0.1mm；
丝印框起引脚的为QFN，如右图；其它照3.1要求。
8.焊盘的一边≥4mm，同时另一边≥3mm时，此焊盘应架桥，桥宽为0.4mm。
9.当文件有屏蔽罩时应避开通孔，在拐角处一定要架桥宽为0.5mm的直桥，其余部分的长度不能超过4mm处架桥，桥宽为0.5mm。宽度向外扩0.2mm，同时与周边焊盘必须保证有0.3mm的安全距离。
10.电解电容长外加0.10MM（此类在制作时如无特殊要求，一律不做架桥处理）
封装为0603元件开孔如下图（当间隙小于0.6mm时需外移至0.6mm大于0.72MM时内扩至0.72MM）：
封装为0805以上(含0805)元件开孔如下图：
FUSE．MELF开孔如下图
大CHIP料无法分类的按焊盘面积的90%开口；
二极管按焊盘面积的100%开口。
一般通过元件的PITCH值,再结合标准焊盘大小来判定
封装类别(mil\mm) PITCH（mil）标准焊盘大小（长X宽）(mil)
0402(1005) P<55 25X20

钢网开口设计规范标准

1.目的规SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

.2.适用围适用于本公司所有钢网的设计、制作及验收。

3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司提供的印制电路板，包括Gerber文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。

5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

6.钢网标识及外形容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。

6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。

如果只有一条对角线上两个MARK点，则另外一个MARK 点需满足到此对角线的垂直距离最远的原则选点。

6.3.3 涉及其他特殊情况，制作前通知钢网制作商。
