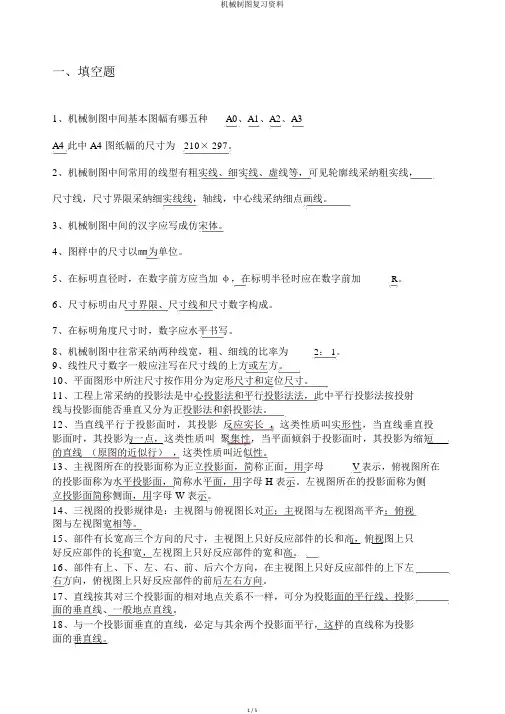

机械制图复习资料

机械制图复习资料
机械制图复习资料

机械制图复习资料

一、填空题(每小题6分,共30分)

1、一条直线与V面平行、与H面、W面倾斜,这条直线是正平线。侧平面在 W 面上的投影反映实形。

2、配合尺寸为Φ42H7/g6,表示轴、孔配合的基本尺寸为 42 毫米,此配合为基孔制的配合。孔的公差等级为 7 ,基本偏差值为 0 。轴的基本偏差代号为 g6 。

3、零件图的内容有:(1)一组完整的视图,包括剖视和断面;(2)完整的尺寸;(3)技术要求;(4)标题栏。

4、装配图一般应标注以下尺寸:规格尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸。

5、表面粗糙度的含义是:把加工表面上具有较小间距和峰谷所组成的微观几何形状特性称为表面粗糙度。

二、简答题(每小题15分,共30分)

1、轮盘类零件一般用在什么地方?有什么作用?请写出这类零件的表达方案。

答:轮盘类零件可包括手轮、胶带轮、端盖、盘座等。轮一般用来传递动力和扭矩,盘主要起支承、轴向定位及密封作用。

表达方案:1、轮盘类零件主要是在车床上加工,所以应按照形状特征和加工位置选择主视图,轴向横放;对有些不以车床加工为主的零件可按形状特征和工作位置确定。2轮盘类零件一般需要两个主视图。3、轮盘类零件的其他结构形状,如轮辐可用移出断面或放大断面表示。4、根据轮盘类零件的结构特点(空心的),各个视图具有对称平面时,可作半剖视;无对称平面时,可作全剖视。

2、轮盘类零件的技术要求是什么?

答:1、有配合的内、外表面粗糙度参数值较小;起轴向定位的端面,表面粗糙度参数值也较小。2、有配合的而空和轴的尺寸公差较小;与其他运动零件相接触的表面应有不平行度、不垂直度的要求。

三、综合制图题,看懂装配图,拆画夹套(2号零件)的零件图。(40分)

要求:(注意:仔细画好第三页的图片,否则不及格)

1、用适当的表达方法,按1∶1拆画出夹套(2号零件)的零件图;

2、把装配图上与该零件有关的尺寸标注到零件图中;

3、在零件图中标注指定表面的表面粗糙度:?48f6圆柱面的Ra值为1.6,右端面的Ra值为6.3。

答:
