变压器习题
变压器典型练习题6(有答案)
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
变压器考试练习题
变压器部分练习题设备 A、电能大小 B、交流电压大小 C、直流电压大小 D、交流电源频率大小 2、从工作原理来看，中、小型电力变压器的主要组成部分是（C）。 A、油箱和油枕 B、油箱和散热器 C、铁心和绕组 D、外壳和保护装置 3、当变压器带纯阻性负载时，其外特性曲线是（D）的。 A、上升很快 B、稍有上升 C、下降很快 D、稍有下降 4、当变压器带容性负载运行时，副边端电压随负载电流的增大而（A） A、升高 B、不变 C、降低很多 D、先降低后升高 5. 有一台电力变压器，型号为SJL－560/10，其中的字母“L”表示变压器的 ( A）的。 A、绕组是用铝线绕制 B、绕组是用铜线绕制 C、冷却方式是油浸风冷式 D、冷却方式是油浸自冷式 6、变压器油要对流散热。因此凝固点（B） A、越大越好 B、却小越好 C、适中为好 D、多大都可以 7.油浸式中、小型电力变压器中变压器油的作用是（B）。 A、润滑和防氧化 B、绝缘和散热 C、防燃和防爆 D、灭弧和均压
A.线电势相位超前高压边线电势相位3300 B. 线电势相位滞后高压边线电势相位3300 C.相电势相位超前高压边相电势相位300 D. 相电势相位滞后高压边相电势相位300
13、三相铁芯式变压器是由铁轭把三相（B）联在一起的三相变压器。
A、绕组
B、铁芯
C、绕组和铁芯
（B）原、副边的线电流
D、上述说法都不对
否则不能并联运行
Ａ、必须绝对相等 Ｃ、的误差不超过±5% A、100或100/3 A、绝缘电阻 B、50 B、绝缘强度 Ｂ、的误差不超过±0.5% Ｄ、的误差不超过±10% C、36 D、220 D、绝缘情况
20、电压互感器将系统的高电压变为（A）伏的标准低电压
21、交流耐压试验是鉴定电气设备（B）的最有效和最直接的方法。 C、绝缘状态
变压器习题
第10章变压器一、填空题1、变压器能实现对、和的变换。
2、有一理想变压器，已知原边线圈的匝数为N1，电压有效值为U1，电流有效值为I1，副边线圈匝数为N2，电压有效值为U2，电流有效值为I2，则：U1/ U2= ，I1/ I2= ，如在副边接上阻抗Z L，则从原边视入的阻抗Z in= 。
3、根据变压器的变压比可知，高压线圈匝数，电流，低压线圈相反。
4、电压互感器在运行中，副边绕组不允许；而电流互感器在运行中，副边绕组不允许。
5、一理想变压器，其一次绕组匝数为220匝，接在220V电源上，二次绕组匝数为100匝，二次绕组流过的负载电流为22A，则二次绕组电压为 V，一次绕组电流为A。
6、变压器的基本结构都是相同的，主要由和两部分构成。
二、判断题（下列判断正确的请打“√”，错误的打“×”）1、变压器工作时，其一次绕组、二次绕组电流之比与一次绕组、二次绕组的匝数比成正比关系。
（×）2、当K >1，N1> N2，U1 >U2时，变压器为升压变压器。
（×）3、变压器带感性负载运行时，二次侧端电压随负载电流增大而降低。
（√）三、单项选择题（选择一个正确的答案，将相应的字母填入题内的括号中）1、、单相变压器原绕组额定电压为220V，电压比K=6，则空载时副绕组的额定电压U20以及当副边电流I2为3A时的原边电流I1分别是（C ）A. U20=1320V，I1=18AB. U20=1320V，I1=0.5AC. U20=36.7V，I1=18AD. U20=36.7V，I1=0.5A2、变压器如下图所示，保持原边电压有效值U1、频率f 不变，开关S自位置1打向位置2，则（ B ）。
A.副边开路（空载）电压U20变小B.副边开路（空载）电压U20变大C.副边开路（空载）电压U20不变D.无法确定10、变压器在传递能量的过程中自身会产生两种损耗，这两种损耗一般指 B 。
变压器习题答案精选全文完整版
可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。
2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。
3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。
二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。
(× )2．变压器的基本工作原理是电流的磁效应。
(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。
2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。
为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。
课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。
也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。
按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。
’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。
3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。
4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。
5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。
对它的要求主要是____绝缘性能___和____密封性能___要好。
变压器练习题

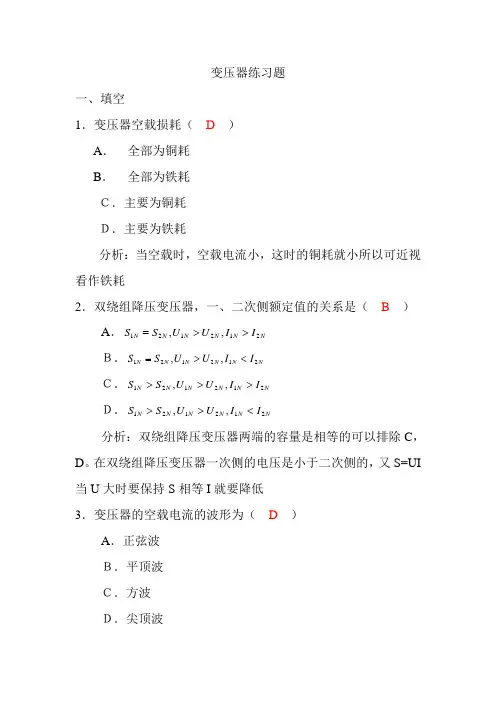

变压器练习题一、填空1．变压器空载损耗（ D ） A ． 全部为铜耗B ． 全部为铁耗Ｃ．主要为铜耗 Ｄ．主要为铁耗分析：当空载时，空载电流小，这时的铜耗就小所以可近视看作铁耗2．双绕组降压变压器，一、二次侧额定值的关系是（ B ）A ．N N N N N N I I U U S S 212121,,>>= Ｂ．N N N N N N I I U U S S 212121,,<>= Ｃ．N N N N N N I I U U S S 212121,,>>> Ｄ．N N N N N N I I U U S S 212121,,<>>分析：双绕组降压变压器两端的容量是相等的可以排除C ，D 。
在双绕组降压变压器一次侧的电压是小于二次侧的，又S=UI 当U 大时要保持S 相等I 就要降低 3．变压器的空载电流的波形为（ D ）A ．正弦波 Ｂ．平顶波 Ｃ．方波 Ｄ．尖顶波分析: 当空载电流波形为正弦波时磁通为平顶波，当磁通为正弦波时电流为尖顶波。
饱和度越高，波形的畸形越厉害 4．变压器短路损耗（ C ）A ．全部为铜耗 Ｂ．全部为铁耗 Ｃ．主要为铜耗Ｄ．主要为铁耗分析：短路时电压低，磁通就变小，铁耗也就小，所以近视看做铜耗5．如果变压器的空载电流波形为正弦波，则主磁通的波形为（ D ）A ．正弦波 Ｂ．尖顶波 Ｃ．方波 Ｄ．平顶波 二、填空6．有一台单相变压器，kVA 50=N S ，V 230/10500/21=N N U U ，二次绕组的额定电流为 217.39 A 。
分析：因为是单相变压器 所以S=UI N I 2=N S N U 2/=50000/230=217.397．变压器主磁通起 能量传递 作用，漏磁通起 漏抗压降 作用。
8．变压器运行时，当 不变损耗等于可变损耗 时效率最高。
9．三相变压器Y ，y4中的组别号4表示低压侧线电压滞后高压侧对应线电压 120 度。
高考物理变压器习题
高考物理变压器习题一、选择题1. 变压器是一种用来改变交流电压的装置，它主要由（）和（）组成。
A. 铁芯、导线B. 耦合线圈、铁芯C. 一次线圈、二次线圈D. 铁芯、一次线圈2. 以下哪项是变压器的工作原理？A. 磁生电B. 磁感应C. 阻尼振荡D. 电化学反应3. 两个线圈互相靠近，并使之能够磁场耦合的变压器叫做（）。
A. 单绕组变压器B. 自耦变压器C. 涡流变压器D. 互感变压器4. 以下哪项关于互感变压器的说法是错误的？A. 互感变压器可以改变交流电压大小B. 互感变压器是根据电流互感作用而工作的C. 互感变压器的一次线圈和二次线圈中的匝数比决定了电压变化比D. 互感变压器的一次线圈和二次线圈可以相互独立5. 变压器中电流的大小和导线的类型有关。
以下哪项关于这个说法是正确的？A. 一次线圈和二次线圈中的电流相等B. 一次线圈中的电流小于二次线圈中的电流C. 一次线圈中的电流大于二次线圈中的电流D. 变压器中的电流只与铁芯的材质有关二、填空题1. 一个变压器的一次线圈中的匝数为2000，二次线圈中的匝数为400。
则电压变化比为（）。
2. 一个变压器的一次线圈中的匝数为1000，电压为220V，二次线圈中的匝数为2000。
则二次线圈中的电压为（）V。
3. 一个变压器的一次线圈中的匝数为100，二次线圈中的匝数为400。
已知一次线圈中的电流为2A，求二次线圈中的电流（）A。
三、解答题1. 画出一个互感变压器的示意图，并标注一次线圈和二次线圈。
2. 变压器的基本原理是什么？请用自己的话简要解释。
3. 一个变压器的一次线圈中的匝数为500，二次线圈中的匝数为2000。
已知一次线圈中的电流为5A，求二次线圈中的电流。
4. 变压器有哪些主要应用场景？请列举至少两个应用场景，并简要描述其原理。
以上，是关于高考物理变压器习题的文档。
希望能够对您的学习和复习有所帮助！。
变压器习题及其答案
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。
2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。
2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。
变压器习题——精选推荐
1．一台三相变压器，SN =300kVA，U1N/U2N =10kV/0.4kV，Yd接法，当此变压器额定运行时，二次侧的相电流为( )a）750A；b）(750/1.732)A；c）250A。
2．一台变压器原设计的额定频率为50Hz ，若接到相同电压值的60Hz 电网上运行，则铁心中的磁通将( )a）增加；b）不变；c）减少。
3. 一台三相变压器，U1N/U2N = 6300V /400V，若副边接在420V的三相电源上，则该变压器等值电路中的X m将( )a）增加；b）减小；c）不变。
4.变压器运行时，当（）效率最高。
a）额定运行时；b）不变损耗等于可变损耗时;c) 铁耗大约等于铜耗的50%时。
5. 一台变压器进行空载实验，当高压侧加额定电压或低压侧加额定电压分别进行测量，所得空载损耗( )a)前者大；b）后者大；c）相等；d）不能这样测。
6. 一台单相变压器，U1N/U2N = 220V/110V，若原边接在110V的三相电源上空载运行，电源频率不变，则变压器的主磁通将( ) a）增加；b）减小；c）不变。
7.一台三相变压器，原、副方额定电压为U1N/U2N = 10kV/0.4kV，Yd11联结组，假设原边的匝数为1000匝，则副线圈的匝数大约（）。
8 一台单相变压器，如果原边匝数增加10%,则原边漏电抗（），副边漏电抗（）a)增加10%；b) 增加21%；c) 大小不变。
9. 满足并联运行条件的A、B两台变压器，额定容量分别为SAN =1000kVA，与SBN =1800kVA，假设其阻抗电压(短路阻抗标么值)相等，现并联供给总负载1960kVA，则各自分担的负载为S A=（）kVA，S B=（）kVA。
如果阻抗电压分别为0.05与0.06，现并联供给总负载2800kVA，则各自分担的负载为S A=（）kVA，S B=（）kVA。
10.一台单相变压器，U1N/U2N = 6300V /400V，其低压方误接在400V 的直流电源上，高压方开路，此时将造成（）。
变压器习题
变压器习题一、单选题1.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗2.一台单相变压器铁心在叠装时由于装配工艺不良，铁心间隙较大，空载电流将（）A.减小B.不变C.增加D.不确定3.型号为SL—800/10 ，表示为（）A.此变压器的额定容量为800VA，高压边额定电压为10KVB.此变压器的额定容量为800KVA，高压边额定电压为10VC.此变压器的额定容量为800KV A，高压边额定电压为10KVD.此变压器的额定容量为800V A，高压边额定电压为10V4.电力变压器油枕的作用是（）A.为器身散热B.防止油箱爆炸C.使油箱内部与外界空气隔绝，在温度变化时对油箱内油量起调节作用D.便于观察油箱内油量的大小5.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A.一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小6.单相变压器的主磁通的幅值（A. B.C. D.7.下面关于单相变压器空载运行的描述中, （）是错误的A.空载运行是指变压器一次侧接电源，二次侧开路的运行状态B.空载运行是指变压器一次侧接电源，二次无电流的运行状态C.空载运行是指变压器一次侧接电源，二次侧短路的运行状态D.空载运行是指变压器一次侧接电源，二次侧不接入负载的运行状态8.变压器做空载实验所测得的空载功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗9．将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C交迭式绕组 D.波式绕组10.三相变压器的额定容量SN=（）A.C.11. 为了（B.D.）变压器的励磁电流,铁心回路不能有间隙A. 减小B.不改变C. 增加D.不确定12.三相变压器的额定容量SN=（）A. B.C. D.13.三相变压器的的联结组别为Y, yO表示为（）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B.此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C.此变压器的一次绕组为星型联结，二次绕组为三角型联结D.此变压器的一次绕组为三角型联结，二次绕组为星型联结14.将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C.交迭式绕组D. 波式绕组15. 电力变压器负载增加时，其铜耗（）A. 不变B. 增大 C . 减小 D.无法确定16.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A. 一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小17.变压器铭牌上标出的额定容量是指变压器的额定（）A.有功功率B无功功率C.视在功率D.复功率18.在其它条件不变的情况下，变压器的空载磁通势和一次侧磁通势、二次侧磁通势间的关系是（）A. B.C. D.19.变压器的负载增加时，其铜耗（）A.增大B.不变C.减小D.无法确定20.在其它条件不变的情况下，变压器负载运行时，如果负载电流减小，则铁心中的主磁通将（）A.减弱B.不变C.增强D.无法确定21．（）说法是错误的）加电A. 变压器是一种静止的电气设备B. 变压器用来变换电压C. 变压器可以变换电流D. 变压器可以变换频率22. 三相变压器的的联结组别为 Y ，d7 表示为（ ）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B. 此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C. 此变压器的一次绕组为星型联结，二次绕组为三角型联结D. 此变压器的一次绕组为三角型联结，二次绕组为星型联结23. 一台三相变压器的联结组别 YN , d11，其中“11表示变压器的低压边（A . 线电动势相位超前高压边线电动势相位3300B . 线电动势相位滞后高压边线电动势相位3300C. 相电动势相位超前高压边线电动势相位3300D. 相电动势相位超前高压边线电动势相位330024. 变压器空载运行是指变压器低压侧的绕组（ ）A.短路B.开路或短路C.开路D.不确定 25. 为了提高测量精度和选择测量仪表时方便, 变压器的空载实验通常在 （压A. 高压边B. 高低压两边C .低压边 D.不确定26.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗A. 接线图相同，相量图不同C. 接线图不同，相量图相同B. 接线图相同，相量图也相同D.接线图不同，相量图也不同4．变压器负载运行时，若负载增大，其铁损耗将5.变压器短路实验时，短路电流Ish 应___________ ，铜损耗将________________ 。
变压器习题
1第五章 磁路和变压器1、磁化现象的正确解释是（ ）A.磁畴在外磁场的作用下转向形成附加磁场B.磁化过程是磁畴回到原始杂乱无章的状态C.磁畴存在与否跟磁化现象无关D.各种材料的磁畴数目基本相同，只是有的不易于转向形成附加磁场2、铁磁材料的电磁性能主要表现在（ ）A.低导磁率、磁饱和性B.磁滞性、高导磁率、磁饱和性C.磁饱和性、具有涡流D.不具有涡流、高导磁率3、下列材料作电力变压器铁心最好的一种是（ ）A.热轧硅钢片B.冷轧硅钢片C.铁块D.铸钢4、50Hz 、220V 的变压器，可使用的电源是（ ）A.220V 直流电源B.100Hz 、220V 的交流电源C.25Hz 、110V 的交流电源D.50Hz 、330V 的交流电源5、变压器中起传递电能作用的是（ ）A.主磁通B.漏磁通C.电流D.电压6、同一台变压器在不同负载下效率也不同，一般在（ ）额定负载时效率最高。
A.30%~40%B.40%~60%C.60%~80%D.80%~100%7、油浸式三相变压器绕组放在油箱中的原因是（ ）A.散热B.防爆C.绝缘D.润滑8、变压器一次、二次绕组中不能改变的物理量是（ ）A.电压B.电流C.阻抗D.频率9、在原理上不属于变压器的是（ ）A.自耦变压器B.电焊机C.滑动变阻器D.仪用互感器10、电焊变压器工作时，满足焊接要求的条件是（ ）A.空载电压为80~100vB.空载电压为25V~30VC.维持电弧电压为25V~30VD.维持电弧电压为60~80v1、交流电磁铁的铁心发热是因为 和 现象引起的能量损耗。
2、交流电动机和变压器的铁心一般采用 制成。
3、将铁心线圈接到正弦交流电压源上，当频率增大时，磁通将 ，电流将 。
4、各种变压器的构造基本是相同的，主要由 和 两部分组成。
5、变压器的一次、二次绕组电流大小都是由 决定的。
6、变压器的输入功率应是 功率、 损耗和 损耗之和。
7、变压器工作时与电源相连接的绕组称为 ，与负载相连接的绕组称为 。
变压器精选练习题16道
1、如图 ,当滑动变阻器滑动触头 p 逐渐向上移动时 ,接在理想变压器两端的四个理想电表示数 ( )A． V1 不变、V2 不变、 A1 变大、 A2 变大B． V1 不变、V2 不变、 A1 变小、 A2 变小C． V1 变大、V2 变大、 A1 变小、 A2 变小D． V1 变小、V2 变小、 A1 变大、 A2 变大2、如图所示，理想变压器原、副线圈的匝数比为 10： 1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，则 ( )A．电压表的示数为B．在滑动变阻器触头 P 向上移动的过程中，电流表 A2 的示数变小C．在滑动变阻器触头 P 向上移动的过程中，电流表 A1 的示数变大D．在滑动变阻器触头 P 向上移动的过程中，理想变压器的输入功率变小3、某变压器原、副线圈匝数比为55 ∶ 9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。
下列判断正确的是 ( )A．输出电压的最大值为 36VB．原、副线圈中电流之比为55 ∶ 9C．变压器输入、输出功率之比为55 ∶ 9D．交流电源有效值为 220V，频率为 50Hz4、如图所示，理想变压器副线圈通过导线接两个相同的灯泡 L1 和 L2。
导线的等效电阻为 R。
现将原来断开的开关 S 闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是 ( )A．副线圈两端的电压不变B．通过灯泡L1 的电流增大C．原线圈中的电流减小D．变压器的输入功率减小5、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为 100V 的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表 A 和灯泡 L，滑动变阻器的电阻值范围时 0－100 Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为 2:1，交流电源的电压为 U0＝ 440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表 A 的示数为 1.2A，则 ( )A.灯泡的额定功率为 40WB. 灯泡的额定电流为 2.4AC.滑动变阻器上部分接入的电阻值为50ΩD. 滑动变阻器消耗的电功率为 240W6 、如图 7，有一理想变压器，原副线圈的匝数比为 n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。
电力变压器习题
一、单项选择题〔每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分〕1、变压器的铭牌上标有变压器的〔〕。
A. 最小输出功率B. 效率C. 技术参数2、变压器的绕组一般用绝缘纸包的铜线或〔〕绕制而成。
A. 铝线B. 绝缘C. 硅钢片3、变压器二次绕组短路，一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为〔〕。
A. 短路损耗B. 开路损耗C. 空载损耗4、绕组Dd联接的三相变压器的二次侧的额定电压等于〔〕。
A. 变压器额定容量除以一次侧额定相电流的3倍B. 变压器额定容量除以二次侧额定电流的倍C. 变压器额定容量除以二次侧额定电流的倍5、变压器正常运行时，〔〕的温度最高。
A. 绕组B. 铁芯C. 变压器油6、变压器二次侧带负载下的调压称为〔〕。
A. 无励磁调压B. 有载调压C. 无载调压7、变压器的变比等于〔〕之比。
A. 一、二次侧感应电势有效值B. 一、二次侧感应电势最大值C. 一、二次侧感应电势瞬时值8、电压互感器工作时相当于一台〔〕的降压变压器。
A. 空载运行B. 负载运行C. 短路运行9、几万伏或几十万伏高压电能输送到负荷区后，必需颠末不同的降压变压器将高电压降低为〔〕，以满足各种负荷的需要。
A. 不同等级的频率B. 不同等级的电压C. 不同频率的电流10、如果忽略变压器一、二次绕组的〔〕和电阻时，变压器一次侧电压有效值等于一次侧感应电势有效值，二次侧电压有效值等于二次侧感应电势有效值。
A. 漏电抗B. 励磁电抗C. 励磁阻抗11、考虑线路压降，连接于线路始端的升压变压器，其二次侧额定电压要〔〕我国输变电线路的电压等级。
A. 等于B. 高于C. 低于12、变压器二次绕组〔〕，一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为短路损耗。
A. 开路B. 短路C. 接负载13、在单相变压器的两个绕组中，与电源连接的一侧叫做( )。
14、变压器的( )是指变压器所测量部位的温度与周围环境温度之差。
高中物理：变压器练习题及答案
高中物理：变压器练习题及答案一、单选题1．如图所示为一小型电风扇的电路简图，理想变压器的原、副线圈匝数比为n ，原线圈接电压为U 的交流电源，输出端接有一电阻为r 的灯泡L 和风扇电动机D ，电动机线圈电阻也为r 。
接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I 。
则（ ）A ．副线圈中的电流为2IB ．副线圈两端的电压为nUC ．电动机D 的输出功率为2UI I r nD ．灯泡L 的功率为U I n2．如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2的阻值均为2Ω，理想二极管与电阻R 1并联，在变压器原线圈输入1002sin50πt （V ）的交流电压，变压器原副线圈的匝数比为5：1，则变压器原线圈输入的功率为（ ）A ．100WB ．125WC ．150WD ．175W3．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。
如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻T R 及报警器P （有内阻）组成闭合电路，流过报警器P 的电流超过c I 时就会发出警报声。
则以下判断正确的是（ ）A ．变压器原线圈两端交变电压2202(V)π=u tB ．当R T 所在处出现火情时，变压器输入功率增大C ．当R T 所在处出现火情时，电压表示数增大D ．在0.01s t =时，电流表示数为04．一理想变压器原、副线圈匝数比12:22:5=n n 。
原线圈与正弦交变电源连接，输入电压u 如图所示。
副线圈仅接入一个10Ω的电阻。
则（ ）A ．流过电阻的电流是10AB ．与电阻并联的电压表的示数是502VC ．变压器的输入功率是250WD ．经过1分钟电阻发出的热量是31.510J ⨯5．无线充电技术能实现能量的无线传输，如图是无线充电设备给手机充电，下列关于无线充电的说法正确的是（ ）A ．充电的原理主要利用了自感B ．充电设备与手机不接触也能充电，利用了互感C ．充电设备与手机的充电电流一定相等D ．充电设备中的线圈通恒定电流也可以对手机无线充电6．如图所示，理想变压器的原、副线圈匝数分别为0100n =、1200n =和2300n =，两个副线圈分别接有电阻15R =Ω、210R =Ω和35R =Ω。
变压器习题
第一篇变压器一、填空题:1.变压器工作原理的基础是电磁感应定律。
2.变压器二次绕组的额定电压是指变压器一次绕组加额定电压,二次绕组的空载线电压。
3.在变压器中,同时和一次绕组、二次绕组相交链的磁通称为主磁通,仅和一侧绕组交链的磁通称为漏磁通。
4.变压器磁场中的磁通依照性质和作用的不同,分为主磁通和漏磁通,主磁通的作用是传递能量,漏磁通的作用是产生漏电抗压降。
5.一台变压器的额定频率为60Hz,现将它接到50Hz的电网上运行,若电压和线圈匝数均不变,则铁心中的磁通大约为原值的１、2倍、6.★一台额定频率为５0Ｈz的电力变压器接于６0Ｈz、电压为变压器6/5倍额定电压的电网上运行,此时变压器磁路饱和程度＿_不变＿,励磁电流_不变_,励磁电抗＿增大_,漏电抗_＿增大_、7.当变压器主磁通按正弦规律变化时,(考虑磁路的饱和)其空载电流波形为＿_尖顶波___、8.变压器的变比为k,假如将二次绕组折合到一次绕组,则_＿__, =＿_,＝__、9.变压器等效电路中的Xｍ是对应于_＿主磁通__的电抗,R m是表示＿__＿_铁耗___的等效电阻。
10.变压器额定电压下负载运行时,当负载电流增大时,铜耗将_ 增大;铁耗将不变。
11.三相变压器的联结组标号反映的是变压器高、低压侧对应线电动势之间的相位关系。
12.两台变压器并联运行,第一台短路电压ＵK I=5％UＮ,第二台短路电压UＫIＩ=7%U N,负载时,第___一＿__＿台变压器先达到满载。
13.三相变压器理想并联运行的条件为___各变压器的变压比相等＿_,__联结组标号相同__,_＿短路阻抗的标幺值相等_＿_＿,其中必须满足的条件是_＿__联结组标号相同＿＿__。
14.通过空载和短路实验可求取变压器的参数。
二、单项选择题:1.一台三相电力变压器S N=560KV A,Ｕ1Ｎ/U２N=１0０00／4０0Ｖ,Dｙ接法,负载时忽略励磁电流,低压侧相电流为80８。
３Ａ时,则高压侧的相电流为 3 。
习题-变压器
16、磁通ф，电势е正方向如图，W1匝线圈感应的电势e为 。 A：dФ/dt B：W1dФ/dt C：-W1dФ/dt
17、变压器铁耗与铜耗相等时效率最大，设计
电力变压器时应使铁耗 铜耗（短路）。
A：大于 B：小于 C：等于 答：A？教
材84页 18、两台变压器并联运行时，其负荷与短路阻抗
分配。
A：大小成反比 B：标么值成反比 C：标么值成正比 答：B
答：B
19、将50HZ 的变压器接到60HZ电源上时，如外加电压不变，则变压器的铁
耗 ；空载电流 ；接电感性负载设计，额定电压变化率 。
A变大
B 变小
答：B，B，A
选择填空20－22
20、当一台变压器的原边匝数比设计少10%（副边匝数正常）则下列各值
的变化为：磁通 ；X 1
；X 2
；X m
；U20
判断9－14
9、不管变压器饱和与否，其参数都是保持不变的。
（错）
10、一台Y/y0-12和一台Y/y0-8的三相变压器，变比相等，能经过改接后作并联 运行。 （ 对 ）
11、一台 50HZ的变压器接到60HZ的电网上，外时电压的大小不变，激磁电流将 减小。（ 对 ）
12、变压器负载成容性，负载增加时，副边电压将降低。
电压。
A 空载线电压
B 空载相电压
C 额定负载时的线电压
答：A
选择填空9－11
9、单相变压器通入正弦激磁电流，二次侧的空载电压波形为
A 正弦波
B 尖顶波
C 平顶波
。 答：A?
10、变压器的其它条件不变，若原副边的匝数同时减少10℅，则 X 1 、X 2 及 X m
的大小将
。
A：X
变压器习题
1、一台三相变压器原付边额定电压为／＝10/3.5kV ，Ｙ／△－１１联接，匝电压N U 1N U 2为14.189V ，付边的额定电流＝183.3A 。
试求：⑴原付线圈的匝数；⑵原绕组电流及额N I 2定容量；⑶变压器运行在额定容量且＝1、0.9（超前）和0.85（滞后）三种情况下的2ϕCos 负载功率。
2、一台单相变压器，额定电压为／＝1100/220V ，略去励磁电阻，＝0.05，N U 1N U 2m R 1R Ω＝0.4，＝0.002，＝0.016，＝220，当副边电压是额定值，电流1X Ω2R Ω2X Ωm X Ω2I ＝100A ，＝0.6（落后）时，求原边电流及原边电压。
2ϕCos 1I 1U 3、容量１００kVA ，额定电压／＝2200/220V ，频率５０Hz 的单相变压器，现测N U 1N U 2得空载与负载试验结果如下：⑴空载试验：低压侧加220V 电压，测得空载电流＝18A ，0I 空载损耗＝980W ；⑵负载试验：电压加在高压侧，使电流达到额定值，得＝70V ，0p k U 负载损耗＝1050W 。
设＝，＝。
试求：⑴归算到高压侧的，，，k p 1R 2R '1X 2X 'k R k X 1R ，，，及，；⑵＝0.8（滞后）时的电压变化率及最大效率。
2R '1X 2X 'm R m X 2ϕCos 4、一台３kVA ，230/115V 的单相变压器，＝0.3，＝0.05，＝0.8，＝０.1R Ω2R Ω1X Ω2X １，铁耗＝45W ，额定负载时铜耗＝85W 。
求：⑴＝0.9（滞后）时的电ΩFe p Cu p 2ϕCos 压变化率；⑵供给3.04kW ，功率因数为0.95（滞后）负载时的效率。
5、单相变压器额定容量＝13500kVA ，／＝110/11kV ，=50Hz ，铁芯柱截面N S N U 1N U 2N f 积Ａ＝0.178平方米，其中最大磁密＝1.421T 特斯拉，试求：⑴每匝电势；⑵高低压线m B 圈匝数及变压器变比。
变压器典型习题解答
变压器典型习题解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=，因此，一次绕组匝数减少,主磁通mφ将 增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加,铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时,励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===， 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小.设减少匝数前后匝数分别为1N 、'1N ,磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理,'11(1)m m B k B k =>， '22(1)m m R k R k =>，'1313(1)N k N k =<，于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =,因21k >,31k <，故'm m r r <，显然， 励磁电阻减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第10章变压器
一、填空题
1、变压器能实现对、和的变换。
2、有一理想变压器，已知原边线圈的匝数为N，电压有效值为U，电流有效11值为I，副边线圈匝数为N，电压有效值为U，电流有效值为I，则：U / 12122U= ，I/ I= ，如在副边接上阻抗Z，则从原边视入的阻抗L212Z= 。
in
3、根据变压器的变压比可知，高压线圈匝数，电流，低压线圈相反。
4、电压互感器在运行中，副边绕组不允许；而电流互感器在运行中，副边绕组不允许。
5、一理想变压器，其一次绕组匝数为220匝，接在220V电源上，二次绕组匝数为100匝，二次绕组流过的负载电流为22A，则二次绕组电压为 V，一次绕组电流为
A。
6、变压器的基本结构都是相同的，主要由和两部分构成。
二、判断题（下列判断正确的请打“√”，错误的打“×”）
1、变压器工作时，其一次绕组、二次绕组电流之比与一次绕组、二次绕组的匝数比成正比关系。
（×）
（×）时，变压器为升压变压器。
U1 >U2，N1> N2，K >1、当2．
3、变压器带感性负载运行时，二次侧端电压随负载电流增大而降低。
（√）
三、单项选择题（选择一个正确的答案，将相应的字母填入题内的括号中）
1、、单相变压器原绕组额定电压为220V，电压比K=6，则空载时副绕组
的额定电压U以及当副边电流I为3A时的原边电流I分别是（ C ）1202A. U=1320V，I=18A B. U=1320V，I= 112020C. U=，I=18A D. U=，I=
1202012、变压器如下图所示，保持原边电压有效值U 、频率f 不变，开关S 自位置11打向位置2，则（ B ）。
A.副边开路（空载）电压U 变小20
B.副边开路（空载）电压U 变大20
C.副边开路（空载）电压U 不变20
D.无法确定
10、变压器在传递能量的过程中自身会产生两种损耗，这两种损耗一般指
B 。
A. 铜损和涡流损耗
B. 铜损和铁损
C. 磁滞损耗和涡流损耗
D. 铁损和磁滞损耗
11、自耦变压器不能作为安全电源变压器的原因是 B 。
A、公共部分电流太小；
B、原副边有电的联系；
C、原副边有磁的联系。
12、变压器的效率为 A 。
A. 输出有功功率和输入有功功率之比
B. 输出有功功率和输出视在功率之比
C. 输出无功功率和输入无功功率之比 D．输出有功功率和输入无功功率之比
10、变压器的额定容量是指 A 。
A．副边的额定视在功率 B. 副边的额定有功功率 C. 原边的额定有功功率
D. 原边的额定无功功率
11、.当（ B ）时，变压器为升压变压器。
＞1，N1＞N2，U1＞U2 ＜1，N1＜N2，U1＜U2
C. K＞1，N1＜N2，U1＞U2 ＜1，N1＞N2，U1＜U2
12.当变压器为降压变压器时，变压器的（ C ）。
A.一次绕组匝数等于或大于二次绕组匝数
B.二次绕组匝数大于一次绕组匝数
C.一次绕组匝数大于二次绕组匝数
D.一次绕组匝数小于或等于二次绕组匝数
13.变压器带负载运行情况下，当电源电压不变，负载变化时，变压器的主磁通（ C ）。
A.随负载增加而增加
B.随负载减小而减小
C.基本保持不变
D.可能增加也可能减小
14.变压器空载运行时，空载电流流过一次绕组，产生磁通可分为主磁通及（ D ）
A.去磁磁通
B.增磁磁通
C.辅助磁通
D.漏磁通
15.变压器带容性负载运行时，二次侧端电压随负载电流增大而（ A ）。
A.升高
B.不变
C.降低很多
D.降低很少
16.变压器带感性负载运行时，二次侧端电压随负载电流增大而（ D ）。
A.升高很多
B.升高很少
C.不变
D.降低。
） B 变压器的空载试验时，所用的仪表准确度等级不应低于（17.
17.变压器的空载损耗包括铁耗和（ D ）。
A.涡流损耗
B.电感损耗
C.电阻损耗
D.铜耗
18、在三相变压器铭牌上所标的额定电压是指（ A ）。
A.线电压和线电流
B.相电压和相电流
C.线电压和相电流
D.相电压和线电流
19、变压器一、二次绕组绕向相反，则（ B ）为同名端。
A.一次绕组始端和二次绕组始端
B.一次绕组始端和二次绕组尾端
一次绕组始端和二次绕组任意端 D.一次绕组尾端和二次绕组尾端 C.。
