万能转换开关原理图

万能转换开关的工作原理及符号表示

教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36

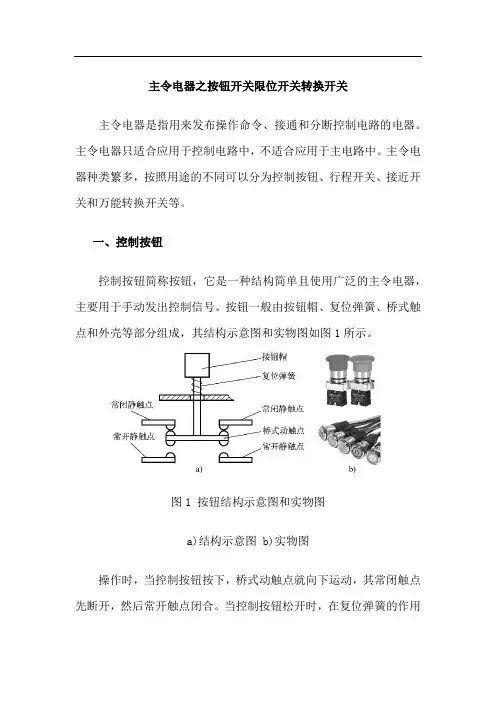

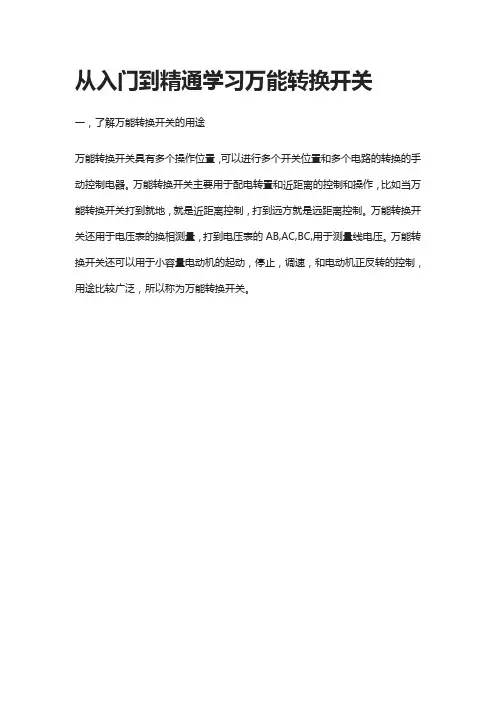

万能转换开关是一种多档式、控制多回路的主令电器。万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

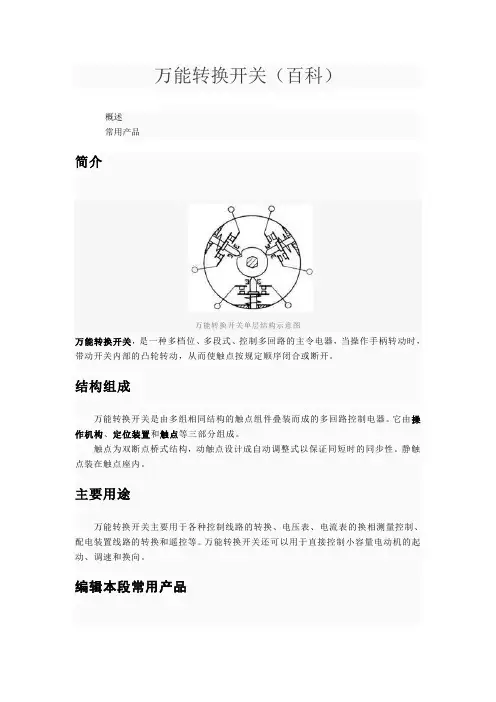

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。用于可逆运行控制时，只有在电动机停车后才允许反向起动。LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

正泰万能转换开关接点图编码规则

技术交流2010-01-14 20:51:56 阅读1518 评论5 字号：大中小订阅

万能转换开关是一种手动操作的低压电器产品，它是基于通过凸轮控制各对触头从而实现对各个独立线路进行控制的目的，由于它的控制靠凸轮来实现，因此俗称凸轮开关。凸轮开关根据控制的对象和使用的场合不同，大体可以分为万能转换开

关和组合开关。

凸轮开关大体由操作机构、定位助力机构、接触系统三个部分组成。其中接触系统可以由独立接触单位进行线性叠加，每一个接触单元（一节）有两个独立的接触组（1-2、3-4）组成，那么根据排列组合，一个接触单元（一节）可以由4种情况（1-2通3-4断、1-2断3-4断、1-2通3-4通、1-2断3-4通）那么对于n节产品在某个档位的通断情况有4n情况，假如开关有m档，则这个开关理论上存在着m*4n种通断情况。正因为具有如此其他任何开关都不具备的优势，因此被称为万能转换开关。当然接点通断情况十分的复杂，导致顾客在进行产品选择的时候难以下手，即使技术人员也为难。我们正泰由于顾客特殊定做的产品接点图情况十分的普遍，常常由于我们技术人员没有比较可行的接点编码方法，致使产品无法具备具体的产品规格型号，一则导致最终客户无法接线使用，同时没有具体的规格型号，顾客在下次订货时需要重新提供接点情况，延长了产品交付时间，造成顾客退单甚至投诉。为了更好的管理转换开关同时为以后进行软件自动编码准备，这几天将开关做了整理，并查找一些资料，现将这几天对转换开关的编码规则作一个介绍，供大家参考改进。

接点图按产品结构从上至下排列：手柄代号、面板代号、定位特征代号、接触系统（各对触头编号）。这样的分布符合我们的装配习惯，装配时可以完全按照接点图至下而上（反之亦然）对各个部件进行一一对应安装），极大的提高了装配效率

同时便于装配检验。编码过程如下：

2. 将每一档各对触头的通断情况填入表格中，通用“x”表示，断用“ ”表示。

3. 将在每一档时，在这个档位上为通的触头计数，用一个16进制表示，比如上图的情况在左45时有3对触头通，

那么用3来表示，则上图触头的通断情况对应的数值为303.

A-10、B-11、C-12、D-13、E-14、F-15,假如一某个档位超过15个触头接通，那么用两位的16进制表示，为了区别用“/”

进行隔离表示，如17个通则表示为/11/

4. 对每个档位的触头通断进行计数后，还没有将触头通断情况完全表示，比如上图的情况，同样是3对接通，但却在不同触头进行接通。这就需要在此基础上进行编码。由于每一对触头的状态为“通”与“断”两种，属于开关量，那么可以用“1”和“0”来表示每一对触头的状态了，可以将触头通断情况转换为一组2进制代码了，由于一对触头对应一个2进制数，档触头数量多的时候I编码就很繁琐。因此将2进制转换成16进制进行编码，（4个2进制用一个16进制数表示），因此将触头按没4个触头化为一段用一位16进制数来表示，有点类似于计算网络中的ip地址，只不过ip地址采用的是点分10进制，而这个采用点分16进制，比如上图情况在左45时，将8对触头分成两段，那么第一段对应2进制数值为1101对应的16进制数为D,第二段对应2进制数值为0000对应的16进制数为0，那么在该档位对应接点编码为D0，以此类推，上图的接点情况对应

的编码为D0/00/0E

5. 通过对接点通断情况进行编码，就可以准确的将通断情况进行描述，如上图对应的接点编号为D303(D0/00/0E)

6. 确定面板代号，可以根据档位数选择相应的面板，比如用数字表示的，用字母表示的，用特定字符表示的每一种

面板对应一个特征代号

7. 确定手柄，根据实际需要，在手柄图库中选择相应的手柄（对每一种手柄进行编号）

8. 特殊用途，根据顾客的特殊要求，增加特殊功能，比如：TH—湿热带，TS-热带沙漠地带，IP防护等级等等

9. 将各部分的特征代码组合构成了开关的具体规格型号，如上图所示对应的具体规格型号为

LW5D-16/D303(D0/00/0E)/R/TH

施耐德微型断路器代号标注方法：

举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为

1---------识别号

C65------序列代号

N--------分断能力，N为6000A，H为10000A，L为15kA

C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护

20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A

2P-------极数，有1、2、3、4极

VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式

30mA-----剩余动作电流，有30、100、300mA

SD-------选配附件，有MX、OF、MN、MV、SD、Tm、A Tm，其中SD为辅助接点。

（其它不同品牌的微型断路器标注方法类似）

第一个问题：multi9 是C65N小型断路器的一个系列。

第二个问题：那些符号都是电气图中代号

如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：

C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；

E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；

DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
