钢筋混凝土管顶管施工方案
顶管施工方案
顶管施工方案第一章工程概况1、工程名称:2、工程地点：3。
工程规模：4。
顶进管道均采用国标S640标准生产的专用钢筋砼平口顶管。
每节管长度2000mm ，混凝土強度C40以上。
第二章施工部署一、深井降水由于顶进管管底可能在地下水位以下，拟在顶管起点和止点设置三口15米深口径为φ300钢筋混凝土管降水井，并由7。
5KW潜水泵管径φ100钢管连接排入四斗渠将地下水位降至顶进管管底以下。
二、施工主要机具设备根据本工程技术要求、特点、工程进度计划，选择技术性能好，适应工程需要的技术装备参加本工程施工作业.机具设备由施工单位组织运往施工现场。
对投入本工程施工的装备,均要进行全面检查,维护保养，并配备专门的维修人员服务于施工现场.主要施工机具设备见下表：第三章施工方案及技术措施管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施；在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶管法；在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法；在粉砂土层中且需要控制地面隆陷时,宜采用加泥式土压平衡或泥水平衡顶管法;在粘性土或砂性土层，且无地下水影响时,宜采用手掘式或机械挖掘式顶管法；超挖示意a——最大超挖量;b——允许超挖范围工具管接触或切入土层后,应自上而下分层开挖;工具管迎面的超挖量应根据土质条件确定;在允许超挖的稳定土层中正常顶进时，管下部135º范围内不得超挖；管顶以上超挖量不得大于1.5cm；管前超挖应根据具体情况确定,并制定安全保护措施；顶管施工工艺流程：施工准备→测量放线→场地平整→设置施工标志和围栏→工作坑设置→设备进场安装→管道顶进→管道接口处理→管道注浆→场地清理→工程结束。
一、施工准备1、施工前，施工用的顶管及其它设备应经过试运转，保证设备在施工时正常运转，同时应配备足够的备品备件，保证对故障设备的及时维修和更换.2、施工前，制订好质量计划，具体的质量目标，关键工序。
顶管施工方案
顶管施工方案第一章工程概况1、工程名称：2、工程地点：3.工程规模：4.顶进管道均采用国标S640标准生产的专用钢筋砼平口顶管。
每节管长度2000mm, 混凝土強度C40以上。
第二章施工部署一、深井降水由于顶进管管底可能在地下水位以下，拟在顶管起点和止点设置三口15米深口径为φ300钢筋混凝土管降水井，并由7.5KW潜水泵管径φ100钢管连接排入四斗渠将地下水位降至顶进管管底以下。
二、施工主要机具设备根据本工程技术要求、特点、工程进度计划，选择技术性能好，适应工程需要的技术装备参加本工程施工作业。
机具设备由施工单位组织运往施工现场。
对投入本工程施工的装备，均要进行全面检查，维护保养，并配备专门的维修人员服务于施工现场。
主要施工机具设备见下表：第三章施工方案及技术措施管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施；在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶管法；在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法；在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法；在粘性土或砂性土层，且无地下水影响时，宜采用手掘式或机械挖掘式顶管法；超挖示意a——最大超挖量；b——允许超挖范围工具管接触或切入土层后，应自上而下分层开挖；工具管迎面的超挖量应根据土质条件确定；在允许超挖的稳定土层中正常顶进时，管下部135º范围内不得超挖；管顶以上超挖量不得大于1.5cm；管前超挖应根据具体情况确定，并制定安全保护措施；顶管施工工艺流程：施工准备→测量放线→场地平整→设置施工标志和围栏→工作坑设置→设备进场安装→管道顶进→管道接口处理→管道注浆→场地清理→工程结束。
一、施工准备1、施工前，施工用的顶管及其它设备应经过试运转，保证设备在施工时正常运转，同时应配备足够的备品备件，保证对故障设备的及时维修和更换。
顶管施工专项方案
顶管施工专项方案一、顶管设计顶管采用d1650顶管专用钢筋混凝土管道，井室内及钢筋混凝土管道内输水管线采用∅820x14的给水涂塑钢管，防腐为：内环氧树脂、外PE层，具体要求详见设计说明。
阀门订货招标确定后，应核对阀门尺寸再进行安装，并对阀门及∅273x8排泥管道采用砖砌支墩现场进行支撑处理。
二、顶管施工工艺流程三、机械顶管后背工作坑验收合格后，安装顶管设备，首先浇注后背。
四、导轨安装枕铁的安装间距均匀，铺装纵坡与管道纵坡一致。
两根导轨直顺、平行、等高，导轨安装牢固，其纵坡与管道设计坡度一致。
导轨、高程及内距允许偏差为±2mm，中心线允许偏差为3mm，轨顶高程允许偏差为0～+3mm。
五、止水环安装进出洞口均安装止水圈：为阻止地下泥水及泥浆，从管外壁与土体形成的缝隙流入井内，洞口处需安装洞口止水圈。
采用10×30钢挡圈，50×300遇水膨胀橡胶圈，50×200聚硫密封膏，将止水圈装置初步就位，临时固定在进洞孔井壁上，然后推进掘进机至止水圈，根据掘进机外圆与止水圈内圆的周边等距离来固定止水圈，确保止水圈中心与管道轴线一致。
止水圈里平面与井壁要密实，以防漏浆，影响注浆效果。
六、掘进机就位使用50吨吊车吊装，将掘进进机放入顶进坑内的导轨上，前端距井壁约400毫米。
就位后先检查掘进机的轴线是否与顶进坑轴线、导轨轴线以及主顶油缸的轴线保持一致，发现偏差立即调整。
七、开洞门在顶管洞门上使用风镐将洞门处的桩凿除，人工向前挖土500mm，将杂物清除干净。
八、管材的选用本工程污水重力管顶管段采用Ⅲ级钢筋混凝土顶管专用管，F型接口。
九、管道顶进（一）机头入洞将机头徐徐推进洞口里，待刀盘全部进洞，调整止水圈位置，使其完全封闭地下水。
然后开动顶管机刀盘，待土仓压力升到0.1MPa时，这时螺旋输送机的土压也上升到0.07MPa左右。
掘进机开始入土时，机头外露，只存在轨道对机头的摩擦力，机头易发生旋转，故在入土前两米顶进时，顶进速度控制在5mm/min 以下，以防机头整体旋转，并观测机头倾角和旋转变化，及时修正和调整。

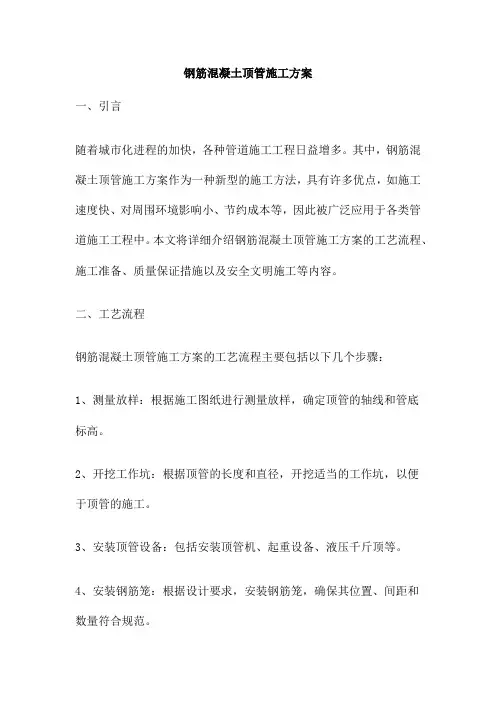

钢筋混凝土顶管施工方案
钢筋混凝土顶管施工方案一、引言随着城市化进程的加快，各种管道施工工程日益增多。
其中，钢筋混凝土顶管施工方案作为一种新型的施工方法，具有许多优点，如施工速度快、对周围环境影响小、节约成本等，因此被广泛应用于各类管道施工工程中。
本文将详细介绍钢筋混凝土顶管施工方案的工艺流程、施工准备、质量保证措施以及安全文明施工等内容。
二、工艺流程钢筋混凝土顶管施工方案的工艺流程主要包括以下几个步骤：1、测量放样：根据施工图纸进行测量放样，确定顶管的轴线和管底标高。
2、开挖工作坑：根据顶管的长度和直径，开挖适当的工作坑，以便于顶管的施工。
3、安装顶管设备：包括安装顶管机、起重设备、液压千斤顶等。
4、安装钢筋笼：根据设计要求，安装钢筋笼，确保其位置、间距和数量符合规范。
5、浇注混凝土：在钢筋笼周围浇注混凝土，形成钢筋混凝土管。
6、顶推管节：将已成型的钢筋混凝土管节逐节顶推至设计位置。
7、连接管节：将相邻的管节通过焊接或法兰连接牢固。
8、回填土方：将顶管周围的土方回填密实，确保管道的稳定性。
三、施工准备在施工前，需要进行以下准备工作：1、人员准备：组织专业的施工队伍，包括管理人员、技术人员和施工人员等。
2、材料准备：根据设计要求采购合格的钢筋、水泥、砂石等材料。
3、设备准备：检查和调试顶管设备、起重设备、液压千斤顶等设备。
4、安全准备：制定安全措施，进行安全培训，确保施工过程的安全。
四、质量保证措施为确保钢筋混凝土顶管施工方案的质量，需要采取以下措施：1、严格控制材料质量，确保使用的钢筋、水泥、砂石等材料符合设计要求。
2、严格按照施工图纸和规范进行施工，确保每个环节的质量符合要求。
3、加强施工过程中的质量监督和检查，及时发现和处理质量问题。
4、进行质量验收，对已完成的管道进行严格的检查和测试，确保其质量和性能符合设计要求。
五、安全文明施工在钢筋混凝土顶管施工过程中，需要注意安全文明施工，具体措施如下：1、制定安全文明施工方案，明确安全文明施工的具体要求和措施。

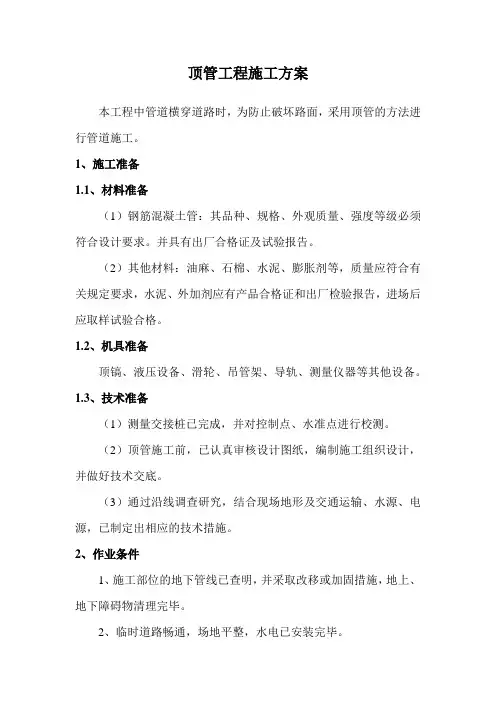

顶管工程施工方案
顶管工程施工方案本工程中管道横穿道路时，为防止破坏路面，采用顶管的方法进行管道施工。
1、施工准备1.1、材料准备（1）钢筋混凝土管：其品种、规格、外观质量、强度等级必须符合设计要求。
并具有出厂合格证及试验报告。
（2）其他材料：油麻、石棉、水泥、膨胀剂等，质量应符合有关规定要求，水泥、外加剂应有产品合格证和出厂检验报告，进场后应取样试验合格。
1.2、机具准备顶镐、液压设备、滑轮、吊管架、导轨、测量仪器等其他设备。
1.3、技术准备（1）测量交接桩已完成，并对控制点、水准点进行校测。
（2）顶管施工前，已认真审核设计图纸，编制施工组织设计，并做好技术交底。
（3）通过沿线调查研究，结合现场地形及交通运输、水源、电源，已制定出相应的技术措施。
2、作业条件1、施工部位的地下管线已查明，并采取改移或加固措施，地上、地下障碍物清理完毕。
2、临时道路畅通，场地平整，水电已安装完毕。
3、操作工艺3.1、工艺流程测量放线→工作竖井开挖→后背安装→设备安装→管道顶进→管道接口。
3.2、操作方法1、测量放线：依据设计图纸进行测量放线，做好测量所需各项数据内业收集、计算、复核工作。
2、工作竖井开挖（1）工作竖井一般选在设计图纸中管道检查井室位置，并选择在地下管线较少部位。
（2）顶管工作竖井的开挖断面，应根据检查井尺寸、工作面宽度、现场环境、土质、挖深、地下水位及支撑材料规格、管径、管长、顶管机具设备规格、顶力、下管及出土方法等条件确定。
（3）工作竖井根据开挖断面、挖深、顶力等条件确定合理的支撑。
并工作竖井应有足够的工作面。
3、后背安装（1）后背受力宽度，应根据需要的总顶力，使土壁单位宽度内受力不大于土壤的总被动土压力。
（2）后背土壁应铲平整，并使壁面与管道顶进方向垂直。
（3）后背墙宜采用方木、型钢、钢板等组成，组装后背墙应有足够强度和刚度，其埋深应低于工作坑底，不小于0.5m。
工作坑断面图（4）后背土体壁面与后背墙紧贴，孔隙应用砂石料填密实。
顶管专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX城市排水管道工程2. 工程地点：XX市XX区3. 工程规模：本工程为XX城市排水管道工程，全长约XX公里，主要建设内容包括顶管施工、管道铺设、检查井及雨水口等配套设施建设。
4. 工程特点：本工程地处城市繁华地段，施工场地狭小，周边建筑物密集，地下管线复杂，施工难度较大。
二、顶管施工概述1. 顶管施工原理：顶管施工是一种不开挖地面的管道施工方法，通过顶管机将管道从工作井中顶进至接收井，实现管道的铺设。
2. 顶管施工特点：顶管施工具有施工速度快、对周边环境影响小、适应性强等特点。
三、顶管施工方案1. 施工准备（1）施工组织成立顶管施工领导小组，负责顶管施工的组织、协调和管理工作。
（2）人员配备根据工程规模和施工要求，配备充足的施工人员，包括顶管施工技术人员、操作人员、管理人员等。
（3）设备准备根据工程需要，准备顶管机、挖掘机、运输车辆、测量仪器等设备。
2. 施工工艺（1）顶管机选择根据工程地质条件和管道直径，选择合适的顶管机。
本工程采用螺旋钻式顶管机。
（2）顶管施工流程1）现场勘查：对顶管线路进行现场勘查，了解地质条件和地下管线情况。
2）工作井施工：按照设计要求，挖掘工作井，确保井内空间满足顶管机施工要求。
3）导向系统设置：设置导向系统，确保顶管机沿设计线路顶进。
4）顶管施工：启动顶管机，按照设计要求进行顶管施工。
5）接收井施工：在顶管施工过程中，挖掘接收井，确保井内空间满足管道安装要求。
6）管道安装：将管道从接收井中拉出，进行管道安装。
7）检查井及雨水口施工：按照设计要求，施工检查井及雨水口。
8）管道试压及通水：对管道进行试压及通水试验，确保管道质量。
3. 施工质量控制（1）顶管机质量：顶管机应选用具有合格证书的产品，确保顶管机性能稳定。
（2）导向系统质量：导向系统应采用高精度导向设备，确保顶管机沿设计线路顶进。
（3）管道质量：管道材料应符合国家相关标准，确保管道质量。
钢筋混凝土顶管施工方案
钢筋混凝土顶管施工方案顶管工艺流程：机械、人工挖坑→护壁、后背→浇筑顶管工作坑基础→安装导轨及千斤顶→安装首节管→顶进→土方外运→检查中心线并校正→继续顶进→全段顶进结束检查→内接口→注浆→检查井→顶坑回填。
1、顶管工作坑支护采用锚喷或钢板桩支护，随开挖随支护，直至达到设计高程。
基坑底面的浮泥清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除。
若水量较大，考虑采用井点降水降低水位。
沿工作坑四周设降水井点，使水位低于基坑底标高下50cm以上。
2、工作坑基础采用混凝土浇筑，浇筑时要确保表面平整。
3、导轨安设①两导轨平行，略高于该处管道的设计高程，其坡度与管道坡度一致。
②安装后的导轨要牢固，使用中不能产生位移，并应经常检查校核。
4、后背墙①后背土壁铲修平整，并使壁面与管道顶进方向垂直。
②在撑板的前横排15×15cm方木，与撑板贴紧，方木前设置立铁，立铁前在横向叠放15×40cm横铁。
③方木卧到工作坑底以下一定深度，使顶镐的着力中心高度不小于方木后背高度的1/3。
5、设备安装①电源:工作坑的总电源闸箱安装漏电保护装置，工作坑内一律使用36V以下的照明设备。
②油压控制箱与千斤顶安装要求事项：油压控制箱设置在千斤顶附近，与千斤顶配套，油管直顺，减少转角；千斤顶设置在支架上，并与管道中心的垂线对称；千斤顶安装的高程，使千斤顶的着力点位于端面垂直直径的1/4左右处。
③顶铁安装要求事项顶铁要求有足够的刚度，顶铁上宜有锁定装置，单块旋转时应能保持稳定。
安装无歪斜扭曲现象，必须直顺，顶铁与导轨和顶铁之间的接触面不得有泥土、油污。
加放顺铁时，优先使用长度大的顶铁尽量减少顺铁连接的数量。
顶进时，顶铁上方及侧面不得站人，并随时观察有无异常迹象，以防崩铁。
顶铁与管口之间应采用缓冲材料衬垫。
④起重设备安装注意事项安装前必须对卷场机、电动葫芦、手动葫芦等起重设备进行全面检查，设备完好，方可安装。
顶管施工组织方案
通讯采用数字程控交换机，各联络点之间可以通过电话自由通讯，在管道内空气潮湿，应使用防潮防爆的矿用电话机，以保证通话质量。
监控采用了两台监视器，分别对顶管机操作面和主顶操纵台进行监控Байду номын сангаас这样地面人员能及时了解施工情况，发生问题可以立即着手解决。为了解决传输信号长距离输送衰减的问题，将信号通过放大器放大后再送上地面，保证了图像的清晰。
顶管施工时采用全站仪、经纬仪、水准仪、激光测距仪进行测量。具体测量的技术要求参见桥梁工程测量的技术要求。顶进轴线的偏差与管道顶进阻力、地面沉降、管道接口的水密性及管道水力条件有很大关系，所以下面的控制及量测方法是必不可少的。在工作井后靠前设置一牢固的测量平台，平台高度与轴线标高相匹配并可作少量调节，激光经纬仪安置在平台上，调整红外线激光方向、高度与设计轴线一致。现场结合机头前后壳体间折角、机头滚动角，二维倾斜仪读数，即可测出机头的现存偏差及发展趋势。从而确定纠偏动作的方向、大小及时机。以上各参数均可在地面操纵台的电视屏幕、仪表板上看到。对某一纠偏动作，机头前后壳体即在这方向上产生一定量的折角，在顶进时，机头即沿此方向纠偏。每次纠偏操作的执行均需仔细讨论，记录在册，并密切观察其后反应。当班从员须将整个管道的线型偏差量以曲线图形式绘出，以利操作控制。为了消除测量基准的误差，每顶进50M还要对测量基准作一次复测。在机头进洞前20M处，对机头的偏差进行一次精确的测量，确定纠偏控制措施，以确保机头以尽可能小的偏差进洞。
3、进洞及后期收尾工作：
该部分工程包括：托架搭建、接收导轨就位，洞口止水装置安装、洞口地基加固，机头偏差复测。井位复测、打开洞门、机头进洞并吊运、管道清洗、防腐涂料、管节偏差测量记录。为了减少顶进管节的后期沉降，在顶进完毕后还要在压浆孔向管外压水泥砂浆，以填充管外扰动土缝隙，提高管外土体的承载能力。
顶管施工方案
顶管施工方案1、管材顶进管线为热力管套管，规格为双排管径φ2000mm。
管材采用钢筋混凝土专用顶管管材(Ⅲ级钢承口管)。
钢筋混凝土管材的技术规格及性能指标满足设计图纸及规范的相关要求。
管道出厂前每一节管道均进行打压试验，合格后填写合格证书方可进入施工现场，现场作业前对管道进行检查，管身不能有裂缝、钢筋缺损，管口不能有破损、裂口、变形等缺陷。
符合标准的管材方可用于顶管施工。
2、顶管机具选型①顶管机型的选择主要从环保等方面考虑，由于大口径管DN2000出泥量较大，因此选用多刀盘土压平衡式工具管，该机型切削后的土体皆为原状土，利于弃土的外运，不会对环境产生污染。
②工具管施工原理及主要特点多刀盘土压平衡式工具管机型源于DK式大刀盘土压平衡式工具管，所不同的是用四个对称布设小刀盘(70%的切削断面)代替了全断面刀盘，这样就解决了大刀盘的昂贵而笨重的驱动系统，使整机重量、成本大为降低，机内空间大增，且维修简单、操作方便。
3、顶管注浆顶力控制的关键是最大限度地降低顶进阻力，而降低顶进阻力最有效的方法是进行注浆(双液注浆)。
注浆使管周外壁形成泥浆润滑套，从而降低了顶进时的摩阻力，同时注浆还可以起到加固土体的作用，在注浆时做到以下几点：选择优质的触变泥浆材料，对膨润土取样测试。
主要指标为造浆率、失水量和动塑比。
在管子上预埋压浆孔，压浆孔的设置要有利于浆套的形成。
膨润土的贮藏及浆液配制、搅拌、膨胀时间，按照规范进行并听取供应商的建议。
压浆方式以同步注浆为主，补浆为辅。
在顶进过程中，经常检查各推进段浆液形成情况。
注浆设备和管路要可靠，具有足够的耐压和良好的密封性能。
在注浆孔中设置一个单向阀，使浆液管外的土不能倒灌而堵塞注浆孔，从而影响注浆效果。
注浆工艺由专人负责，质量员定期检查。
注浆泵选择脉动小的螺杆泵，流量与顶进速度相应配。
4、管子与接口本工程顶进管道采用采用钢筋混凝土专用顶管管材(Ⅲ级钢承口管)，管道接口采用套环连接，管道接口时管缝贴紧，不能出现开裂或脱落现象。
顶管施工方案及质量保证措施
顶管施工方案及质量保证措施本工程共有顶管 2 处,所有顶管材质均为 d800 钢筋混凝土管。
具体为纬二路 W1~W4 ( 140m)和 W5~W26 ( 945m )，本工程采用人挖机顶顶管法 ,与顶管相配套的工作井和接收井均采用钢筋混凝土沉井。
工作井和接收井根据检查井位置间隔布置，即每只工作井向上、下游两头开顶 ,顶完后工作井、接收井作为管线的检查井，具体工作井、接收井的做法见后设计图。
1、沉井施工流程基坑测量放样→基坑开挖→刃脚垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→井点安装及降水→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填。
2、基坑测量放样根据沉井设计图纸，沉井基坑开挖深度取 1。
5 米，沉井刃脚外侧面至基坑边的工作距离取 2 米，基坑边坡采用 1:1。
整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线.施工放样结束后,须经监理工程师复核准确无误后方可开工。
3、基坑开挖经监理工程师认可的基坑开挖边线确定后 ,即可进行挖土工序的施工。
挖土采用 1 立方米的单斗挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥。
为防止流砂及管涌产生采用在基坑边设置一套轻型井点降水，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。
4、刃脚垫层施工刃脚垫层采用片石垫层、砂垫层和混凝土垫层共同受力。
( 1 )砂垫层厚度的确定砂垫层厚度H可采用如下计算公式计算：H＝N／B＋γ砂H≤[σ]根据计算结果，无论是工作井还是接收井，砂垫层厚度H均为30 (厘米) .砂垫层采用加水分层夯实的办法施工 ,夯实工具为平板式振捣器。
( 2 )混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：h＝(G0／R－b)／2根据计算结果，混凝土垫层厚度h为 20 厘米。
顶管的施工方案(3篇)
第1篇一、工程概况顶管施工是一种在地下管线施工中常用的方法，适用于穿越各种障碍物，如河流、铁路、公路、建筑物等。
本方案针对某地下管线顶管施工项目进行编制，项目位于我国某城市，主要穿越区域为住宅区、商业区及交通要道。
二、工程特点1. 穿越地层复杂：本项目穿越地层包括砂土、粉土、黏土等，地层稳定性较差，对顶管施工提出较高要求。
2. 穿越距离长：本项目顶管穿越距离约800米，对施工组织、施工工艺及设备要求较高。
3. 施工环境复杂：施工区域涉及住宅区、商业区及交通要道，施工期间需确保周边环境不受影响。
4. 工期要求紧：项目工期约6个月，需合理安排施工进度，确保工程按时完成。
三、施工方案1. 施工准备（1）组织施工队伍：成立顶管施工项目部，负责施工组织、协调、监督等工作。
（2）人员培训：对施工人员进行技术培训，确保施工人员掌握顶管施工技术及安全操作规程。
（3）材料设备准备：准备顶管设备、管道、施工材料等，确保施工过程中所需物资充足。
（4）现场勘查：对施工区域进行勘查，了解地下管线、地下设施等情况，为施工提供依据。
2. 施工工艺（1）顶管施工工艺流程：施工准备→测量放线→工作井开挖→导向墙施工→管道预制→顶管施工→验收。
（2）顶管施工方法：1）导向墙施工：根据设计要求，采用钢筋混凝土结构，确保导向墙的稳定性。
2）管道预制：在地面预制管道，确保管道质量合格。
3）顶管施工：1）顶管设备安装：将顶管设备安装在导向墙上，确保设备稳定运行。
2）顶进作业：采用液压顶进机进行顶进作业，确保管道平稳推进。
3）纠偏控制：在顶进过程中，实时监测管道偏移情况，及时调整纠偏措施。
4）顶管结束：管道顶进至设计位置，进行顶管结束作业。
3. 施工措施（1）加强施工组织管理：建立健全施工组织体系，确保施工进度、质量和安全。
（2）优化施工方案：针对地层复杂、穿越距离长等特点，优化施工方案，提高施工效率。
（3）加强设备管理：确保顶管设备正常运行，降低设备故障率。
顶管施工方案
一、工程概况：1、工程简介：本顶管工程位于广州市滨江中路至滨江东路沿线，从34线由西向东至57线的φ800砼管顶管施工。
根据设计，顶管采用Ф800 、F型接口钢筋混凝土加强管。
主要工作量：二、施工准备：1、测量放线及测量点的保护：1）核对业主提供的GPS坐标控制点和一级水准控制点，并对沉井施工采用的二级控制点进行复核，办好交接手续。
2）对上道工序移交的沉井坐标和高程进行复测，办好交接手续。
3）用电子经纬仪和测距仪测量工作井和接收井的顶管洞口坐标，定出顶管轴线；用激光水准仪测量工作井和接收井顶管洞口标高，定出顶管高程。
经监理复核后，办理验收手续。
4）设置好每一段顶管的轴线基准点，并引出施工活动区域，并设置涂红白漆的钢筋支架以保护，避免造成顶进误差。
2、施工用水、用电及夜间施工照明：1）正常施工时，为配置触变泥浆，每日需用自来水4m3，将采用就近河水。
本顶管机为泥水平衡式，泥水处理系统的水源由附近河浜（过滤杂质）提供。
2）施工用电，主要由主顶液压站、纠偏液压站、注浆泵、搅拌泵、刀盘电机、送水泵、排泥泵和电焊机构成，设备总功率90KW。
施工时可从大临用电线路上接引，并按市政要求配置设有两级保护的配电箱。
3）夜间施工照明的主照明采用固定灯架的3KW探照灯一盏，并配活动灯架两只，配500W碘钨灯，以覆盖工作井内和吊车施工区域。
3、施工用场地清理：以工作井为中心，平整、压实施工用场地一块，20m*12m（详见施工平面布置图），铺好碎石和黄沙，打素砼地坪，以便文明施工。
4、施工道路：本工程顶管在公路及人行道上，运送顶管设备和管材较方便，施工时将利用沉井施工时的道路。
5、临时设施：现场设置3只20英尺集装箱约60m2，作为现场办公室、操作间和工具室。
6、顶管设备安装：A、井内轨道安装按照规范要求，保证高程和基准线精度。
轨道下排架固定时，除须与井底板相连外，横梁和竖梁加长后撑于井壁。
B、送水泵和排泥泵机座须与预埋件相连。
DN2000钢筋混凝土顶管施工
DN2000顶管施工方法：顶管的前提条件和施工中注意的问题：①顶管施工时必须具备的条件：临时施工便道同志作业现场；顶管工作井施工完毕；顶管设备进场、安装完毕。
根据工程现场地质情况，该工程的顶管基本工艺宜为：采用泥水顶管推进机进行顶管施工：管外壁注触变泥浆及管外壁涂石蜡的减阻措施。
其施工步骤如顶管工艺流程图所示。
②施工中应注意的问题施工排水：每个顶管工作井周围要在顶面设砖围墙，以防止雨水和泥水冲入。
b.小车轨道安装：小车轨道是顶管开始时保证管子中心位置和标高准确性的关键装置，必须严格按照规范要求找正顶进的方向和标高，轨道与井底的预埋件要焊牢，以防止顶进过程中出现松动变形。
c.顶进设备和运输设备：必须按照设计要求选择合理的顶进设备。
针对工程量和工期特点，本工程拟投入一套顶管设备，每套设备配备6台L=700毫米行程的300吨液压千斤顶及相应的油泵和管路，顶管工作井垂直运输及短距离水平运输，采用Φ400钢管支撑和Φ800钢管I32Aa工字钢轨道，而成的四角龙门桁吊。
龙门桁吊上设G=16吨电动葫芦。
D.管材选用:管材采用DN2000钢筋混凝土顶管专用管材,管自重12吨/根，长度3米/根。
在使用前必须对管材进行检查。
其项目有：管口是否破损、漏浆；管口的圆度；承口插口的尺寸；管身是否有露筋、裂纹、空鼓等现象。
此外，管材的类型必须与图纸相符，不可错用。
对管道进行排管，拟出一份排管图并在管身上编号以免用错。
（2）触变泥浆系统：准备工作：设置临时水准点，确定好中线位置。
液压系统和顶进系统试运行。
靠背是否牢固。
泥浆系统，膨闰土准备一个井段的使用量，搅拌机、压浆机、管路和阀门等配备齐全，试运行正常。
发电照明设备齐全并有备用。
②顶进：本工程采用泥水顶管推进机：1套。
泥水顶管推进机的各项性能指标：内径：DN2000；外径：DN2480切削刀盘驱动马达功率：22KW×4P×ZNO；切削刀盘转速： rpm；切削刀盘转矩： tf·m；切削刀盘允许平衡土压：137kpa；纠偏千斤顶:4×12吨；液压驱动马达:×4P×1No；进排泥管道管径：DN150mm；顶进速度：2—3节/天。
顶管施工方案
顶管施工方案本工程是综合管廊工程的一部分，由于化章街及综合通道交通繁忙、疏解困难，支管廊无法进行明挖施工，因此过路支管廊采用DN1500、DN2000的钢筋混凝土套管，采用顶管施工工艺。
其中综合通道支管为DN2000钢筋混凝土套管，埋深1000mm，顶管长度63米；综合通道燃气支管为DN1500钢筋混凝土套管，埋深2000mm，顶管长度59米。
根据业主提供的地勘资料及现场实际勘察情况，选择了人工掘进顶管施工或水冲式机头顶管施工两种工艺。
然后在工作坑内借助顶进设备，按设计中线和高程要求顶入管子，并用水力或小车将土从管中运出。
掘进顶管采用企口钢筋混凝土管。
施工准备包括生产准备和技术准备。
生产准备包括施工测量和放线工作，确定管线范围内及施工用地内所有障碍物的准确位置，按施工平面布置图修建临时设施，安装临时用水、用电线路，并试水、试电、修好临时排水沟，订购所需铁井盖、井圈，进行顶管所用非标准设备的安装。
技术准备包括组织现场施工人员研究，审查施工图纸和进行各专业图纸会审，进行设计要求和施工技术交底，编制好顶管施工工艺卡，做好顶管施工人员的再培训工作，绘制临时工程及施工非标准设备工具图纸。
顶管管材采用企口加强型钢筋混凝土管，双层钢筋网在端部加密。
接头采用“T”形钢板套环。
钢套环厚度6毫米，管端面安装“O”形橡胶止水环，顶进完毕后填塞环氧树脂砂浆。
工作坑是顶管施工的工作场所，其位置可根据管线设计、单向顶进、地形和土质情况、建筑物安全距离、距水、电源较近的地方等条件确定。
根据施工现场实际情况，拟设顶管工作井一个，接收井一个。
工作坑应有足够的空间和工作面，保证下管、安装顶进设备和操作间距，坑底长、宽尺寸可按公式计算。
In the n of the pipe jacking project。
it is XXX of the project and take XXX jacking process。
This includes determining the width of the working pit。
钢筋混凝土顶管施工方案
钢筋混凝土顶管施工方案顶管穿越施工方案顶管施工工艺流程如下：1.测量放线根据设计施工图纸及控制桩点，使用全站仪测量穿越管道的轴线、用地边界线以及发送坑、接收坑的位置和尺寸线，并进行标识。
2.作业坑开挖、制做及沉井作业坑深度根据穿越处管道设计管底标高确定。
人工配合单斗挖掘机进行发送坑开挖，每开挖1.0m深度后，采取混凝土支护，直至开挖到设计套管管底标高下0.1m─0.8m深处，底层浇筑顶管用混凝土靠背或放置钢靠背。
坑底先敷设200mm─500mm厚的碎石，再浇注200mm─300mm厚的C25钢筋混凝土，坑底浇筑500mm集水坑一个。
如通过勘探，发现开挖处有管道、电缆等隐蔽物，得到主管部门的认可并进行必要保护后，方能开挖。
工作井下沉时四周要平衡，发生倾斜时要及时纠正，抽木垫时间要一致，每挖500mm下沉一次。
3.顶管设备安装顶进设备主要包括钢后座、导轨、主顶液压油缸、泵站、顶铁、泥浆泵、四角支架等，使用汽车吊将顶进设备吊入发送坑，并配合进行安装。
4.管材顶进为使后靠背受力均匀，液压设备与后背接触面加30mm的钢板和道木，在液压缸与被顶管间加承力盘。
液压系统包括高压油泵、动力传递机构等，液压缸按顶管中轴线对称布置，顶管中保持轴线重合。
进行预顶试验以检验液压系统性能、液压缸行程、传力设备的中心线和垂直度等。
对顶入管节进行最后检查，如端面平直度、椭圆度、管壳任一侧母线直线度等。
顶入管节采用Φ1000mm钢筋混凝土管。
第一根管子必须加特制工具头，确保管子的承重面积。
使用起吊设备将管节轻放在导轨上，测量中线与前后两端高程，管节端面垂直顶管中轴线。
人工在管子前端掏土，清出的土方用小车配以小型卷扬机外运出作业坑。
待管子前端形成略大于管子外径的圆形空间后，启动主顶液压油缸，慢慢向前推动，首节管子顶入后，液压缸退回到起始位置，将第二管节与首节按照规范要求连接，合格后再依次顶进。
每一根管子顶进后，人工继续在管子前端掏土，如此循序渐进，在顶管过程中，辅以纠偏、纠扭措施，直至顶入满足设计要求，完成顶管作业。
钢筋混凝土管顶管施工方案
钢筋混凝土管顶管施工方案一、施工前准备1.查阅设计文件：仔细研究设计文件，了解管道的走向、规格、材质等要求。
2.确定施工任务：根据设计文件，确定施工任务，包括顶管的起终点、施工进度等。
3.准备材料设备：准备所需的钢筋、混凝土、模板、工具等材料和设备。
4.组织施工队伍：组织一支施工队伍，包括技术人员、施工人员、监理人员等。
二、现场布置1.清理工地：清理施工区域，将垃圾、杂物等清除干净。
2.建立安全防护措施：搭建合适的安全防护措施，确保施工区域的安全。
3.标记管道走向：根据设计文件，利用标线、铁丝等标记出管道的走向。
4.安排材料堆放区：根据施工需要，合理安排钢筋、混凝土、模板等材料的堆放区。
三、施工步骤1.模板安装：根据设计要求，安装合适的模板。
确保模板的平整、牢固。
2.钢筋布置：按照设计要求，将钢筋按照一定的数量和布置方式固定在模板内。
3.混凝土浇筑：根据施工进度，进行混凝土的浇筑。
注意混凝土的配比、搅拌时间和浇筑方式。
4.混凝土养护：在混凝土凝固之后，进行一定的养护工作，确保混凝土的强度和稳定性。
5.施工质量检查：在施工过程中，进行质量检查，确保施工质量符合要求。
6.清理工地：及时清理工地，清除施工过程中产生的垃圾和废弃物。
四、安全措施1.建立安全警示标志：在施工区域周围设置明显的警示标志，提醒过往人员注意安全。
2.安排专人监护：安排专人进行现场监护，确保施工过程的安全。
3.使用个人防护装备：施工人员应根据工作环境的要求，佩戴合适的个人防护装备，如安全帽、工作鞋等。
4.操作规范：所有施工人员应严格遵守操作规范，不得擅自改动施工方案。
5.预防火灾：施工过程中禁止吸烟、明火作业，确保施工现场没有火源。
总之，钢筋混凝土管顶管施工需要进行详细的准备工作，合理布置施工现场，严格按照施工步骤进行施工，并采取一系列的安全措施，以保障施工的顺利进行和施工质量的合格。
钢筋混凝土管顶管施工方案
广州天然气利用工程迎宾路车道下管段顶混凝土套管方案一、工程概况：埋设在番禺区迎宾大道快车道及路口的管段，由于路权单位（番禺区交通投资建设有限公司）及管理部门(番禺区交通局路政管理所）要求采用非开挖施工方法施工;考虑到日后便于高压管道更换及维修,根据现场特点，采用顶钢筋砼套管，在套管内安装燃气管道的施工方法.具体位置（桩号）：4+700~5+435、7+981。
04～8+151。
87。
二、现场施工条件分析：1.4+700~5+435段:该段包括两个路口及快车道,4+700位置是绿化带，图纸显示没有地下管线等障碍,可定为工作坑位置（1＃坑);5+358处为塘西酒家停车场，且地下管线非常密集，不适宜做工作坑，因此，该段管线应延长至5+435处，该处为空地，障碍少,可做工作坑（5＃坑）；4+915。
38处为平面转点，在该处做工作坑(2＃坑：由于该处为转点,故该坑只能做一个方向顶进，最后做3＃坑的接受坑）；3＃坑及4＃坑在桩号5+000和5+171。
19处,该两个地方均没有地下障碍，同时可利用一半人行道，减少快车道占用面积。
接受井在工作坑之间按现场实际布置，单向顶进最大长度130米.3、7+981.04～8+151.87段：7+981.04为绿化带，地下管线较少(只有一条电力电缆,可采取保护措施),可做顶管工作坑；8+121处地下管线较多，不宜做工作坑,应将顶管段延长至8+151.87没有地下管线，且场地较好，很适合做工作坑.接受坑在8+058。
60处（绿化地上）.三、顶管工艺确定：1。
顶进施工方法选用：采用中短距离直线法顶管，人工挖土的施工方法。
2.管径及管材：建议采用DN1500MM二级钢筋砼离心式F型顶管,橡胶圈垫板石棉水泥接口。
3。
管内底用C15砼填充做安管平台。
4.最大顶力计算及设备选型：按最大单向顶进长度130M、管顶埋深5M计算(1）.顶力计算：对于顶力的计算，管径、埋深、顶进长度、土质、是否采用减阻碍措施，挖土工艺等都对顶力具有一定的影响，顶管的总顶力主要分为两个部分：正面阻力和四周的摩擦力,即总顶力F=F1+F2。
顶管施工方案
顶管施工方案本工程中的顶管包括钢管、钢筋砼管，根据设计要求，顶管采用机械顶管。
为保证顶管施工过程中地面不变形，本工程采用泥水平衡式顶管。
本工程中，钢管顶管主要用于顶管横过马路的污水管，先用钢管顶进，钢管管径比设计管径大一级，然后在钢管内穿玻璃钢夹砂管。
钢管采用A3钢直缝一次焊接成型，钢筋砼管采用带橡胶圈的Ⅲ级钢筋砼“F”管。
顶管的施工技术难度高，顶管施工是本工程的控制点。
一、工作井、接收井施工本工程中设置工作井、接收井各5座，工作井采用矩形，接收井采用圆形。
根据工作井、接收井的所处的地质条件和深度确定工作井及接受井的施工方法。
深度小于6.0m工作井、接收井采用钢板桩支护内衬钢筋砼井壁及底板结构，并用水下砼封底；深度大于6.0m的工作井、接收井采用沉井法施工，采用不排水下沉，浇筑水下砼封底。
(一)深度小于6.0m工作井、接收井施工本工程中W59及W28处的工作井、接收井的深度小于6.0m，此处工作井、接收井采用钢板桩支护内衬钢筋砼井壁及底板结构，并浇筑水下砼结构，如图示（接收井采用圆形结构）：1、施工工艺流程图2、主要施工方法（1）钢板桩采用液压振动锤逐块振动入土，钢板桩长为10m。
（2）钢板桩施工前必须探明施工范围内的管线情况，并对管线采取悬吊或其他方法进行保护。
（3）钢板桩施工完毕后，即进行工作井、接收井土方开挖。
井内土方采用长臂挖掘机进行开挖、并转运至地面，挖至设计标高上20～30cm时，应特别注意控制标高，避免超挖。
在开挖过程中，根据地面的变形情况，及时安装第一道钢腰梁。
（4）工作井、接收井基底施工、处理完毕后，及时进行水下砼封底。
封底砼采用C20商品砼。
（5）封底砼采用多根导管同时浇注的方法进行，根据工作井及接收井的净空面积及导管的灌注范围确定导管根数，工作井的导管数为4根。
（6）封底砼的浇注：①在井面搭设工作平台，准备φ250PVC管作为混凝土导管、漏斗、隔水球、提升设备、清孔设备、射水设备、抽水设备、振动器等。
