示波器有关知识及选型方案
示波器主要技术指标及选择资料

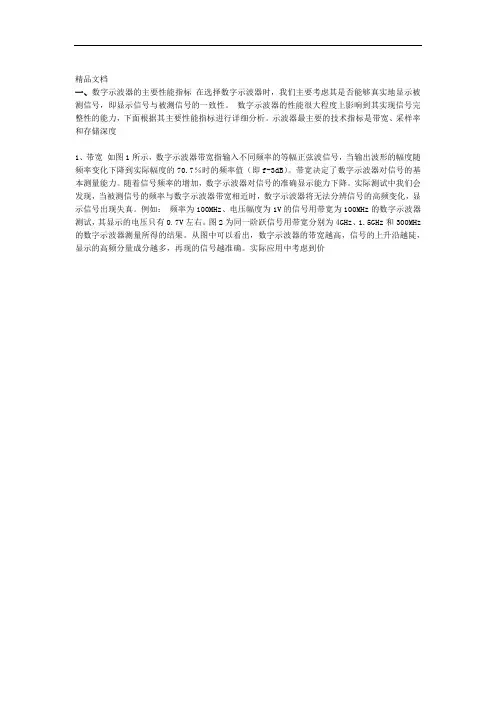

精品文档一、数字示波器的主要性能指标在选择数字示波器时,我们主要考虑其是否能够真实地显示被测信号,即显示信号与被测信号的一致性。
数字示波器的性能很大程度上影响到其实现信号完整性的能力,下面根据其主要性能指标进行详细分析。
示波器最主要的技术指标是带宽、采样率和存储深度1、带宽如图1所示,数字示波器带宽指输入不同频率的等幅正弦波信号,当输出波形的幅度随频率变化下降到实际幅度的70.7%时的频率值(即f-3dB)。
带宽决定了数字示波器对信号的基本测量能力。
随着信号频率的增加,数字示波器对信号的准确显示能力下降。
实际测试中我们会发现,当被测信号的频率与数字示波器带宽相近时,数字示波器将无法分辨信号的高频变化,显示信号出现失真。
例如:频率为100MHz、电压幅度为1V的信号用带宽为100MHz的数字示波器测试,其显示的电压只有0.7V左右。
图2为同一阶跃信号用带宽分别为4GHz、1.5GHz和300MHz 的数字示波器测量所得的结果。
从图中可以看出,数字示波器的带宽越高,信号的上升沿越陡,显示的高频分量成分越多,再现的信号越准确。
实际应用中考虑到价(数字示波格因素器带宽越高价格经过实践越贵),我们经验的积累,发现只要数字示波器带宽为被测信号最高频率的倍,即可获得3-5的精2%3%到±±满足一般的测度,示波器所试需求。
能准确测量的频大家都遵率范围,循测量的五倍法示波器所需带则:被测信号的最宽=使,高信号频率*5用五倍准则选定的示波器的测量误差将不会超过,对大多-2%+/的操作来说已经足够。
、采样率,2指数字示波器对信号采样的频率,精品文档.精品文档表示为样点数每秒(S/s)。
示波器的采样速率越快,所显示的波形的分辨率和清晰度就越高,重要信息和事件丢失的概率就越小,信号重建时也就越真实。
根据奈奎斯特定理,采样速率要大于等于2倍的被测信号频率,才能不失真地还原原始信号。
但这个定理的前提是基于无限长的时间和连续的信号,在实际测试中,数字示波器的技术无法满足此条件。
正确选用示波器 示波器如何操作

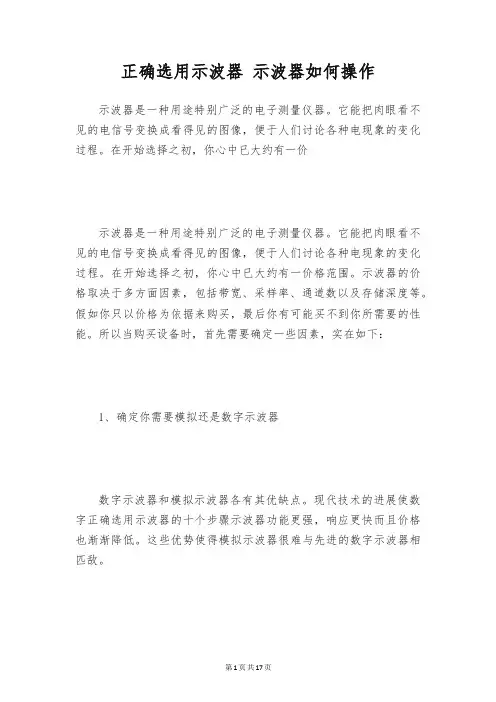

正确选用示波器示波器如何操作示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像,便于人们讨论各种电现象的变化过程。
在开始选择之初,你心中已大约有一价示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像,便于人们讨论各种电现象的变化过程。
在开始选择之初,你心中已大约有一价格范围。
示波器的价格取决于多方面因素,包括带宽、采样率、通道数以及存储深度等。
假如你只以价格为依据来购买,最后你有可能买不到你所需要的性能。
所以当购买设备时,首先需要确定一些因素,实在如下:1、确定你需要模拟还是数字示波器数字示波器和模拟示波器各有其优缺点。
现代技术的进展使数字正确选用示波器的十个步骤示波器功能更强,响应更快而且价格也渐渐降低。
这些优势使得模拟示波器很难与先进的数字示波器相匹敌。
2、确定你对带宽的要求测量交流波形的仪器通常都一频率上限,假如波形的频率在此之上则测量精度会变差。
这频率上限就是仪器的带宽。
通常用仪器响应降低3bB处的频率来定义,你所需仪器带宽的数值取决于被测信号的特征以及你希望得到的测量精度。
示波器有两重类型的宽度,即重复(或模拟)带宽及实时带宽。
很多数字示波器供应的模拟带宽比其基本采样率要高。
这一点是可能的,假如一信号重复显现,示波器并不愿定要在一次完成全部的采集,而可以通过在每—次触发发生时取得波形的一部分,在多次循环触发之后构成显示波形。
(这过程通常很快,以致你不会注意到它的发生),重复带宽指标独立于示波器的采样速率。
事实上,这一指标通常用来衡量示波器模拟放大器部分的带宽。
实时带宽适用于非重复或单次信号。
示波器在一次触发过程中完成数字化,所以实时带宽取决于示波器的采样率,采样率与带宽之间的比值不是固定的。
假如示波器有数字重构本领,这比值接近于4:1,假如没有重构,这比值通常是10:l。
3.确定你所需要的通道数一般来讲,你所需要的通道数取决于被测对象。
正确选用示波器

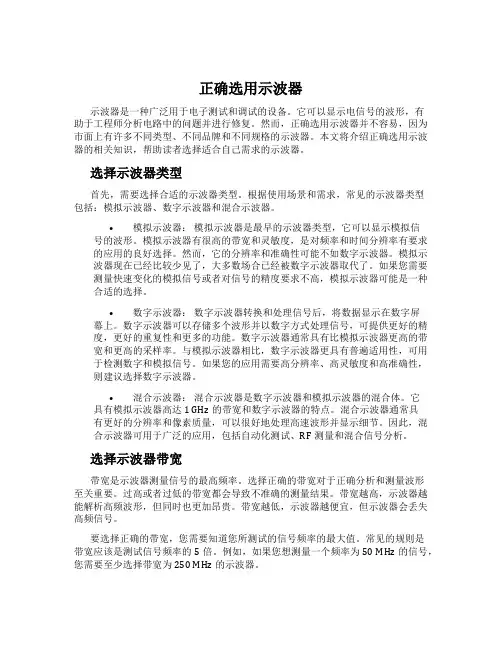

正确选用示波器示波器是一种广泛用于电子测试和调试的设备。
它可以显示电信号的波形,有助于工程师分析电路中的问题并进行修复。
然而,正确选用示波器并不容易,因为市面上有许多不同类型、不同品牌和不同规格的示波器。
本文将介绍正确选用示波器的相关知识,帮助读者选择适合自己需求的示波器。
选择示波器类型首先,需要选择合适的示波器类型。
根据使用场景和需求,常见的示波器类型包括:模拟示波器、数字示波器和混合示波器。
•模拟示波器:模拟示波器是最早的示波器类型,它可以显示模拟信号的波形。
模拟示波器有很高的带宽和灵敏度,是对频率和时间分辨率有要求的应用的良好选择。
然而,它的分辨率和准确性可能不如数字示波器。
模拟示波器现在已经比较少见了,大多数场合已经被数字示波器取代了。
如果您需要测量快速变化的模拟信号或者对信号的精度要求不高,模拟示波器可能是一种合适的选择。
•数字示波器:数字示波器转换和处理信号后,将数据显示在数字屏幕上。
数字示波器可以存储多个波形并以数字方式处理信号,可提供更好的精度,更好的重复性和更多的功能。
数字示波器通常具有比模拟示波器更高的带宽和更高的采样率。
与模拟示波器相比,数字示波器更具有普遍适用性,可用于检测数字和模拟信号。
如果您的应用需要高分辨率、高灵敏度和高准确性,则建议选择数字示波器。
•混合示波器:混合示波器是数字示波器和模拟示波器的混合体。
它具有模拟示波器高达1 GHz的带宽和数字示波器的特点。
混合示波器通常具有更好的分辨率和像素质量,可以很好地处理高速波形并显示细节。
因此,混合示波器可用于广泛的应用,包括自动化测试、RF测量和混合信号分析。
选择示波器带宽带宽是示波器测量信号的最高频率。
选择正确的带宽对于正确分析和测量波形至关重要。
过高或者过低的带宽都会导致不准确的测量结果。
带宽越高,示波器越能解析高频波形,但同时也更加昂贵。
带宽越低,示波器越便宜,但示波器会丢失高频信号。
要选择正确的带宽,您需要知道您所测试的信号频率的最大值。
示波器使用基础知识

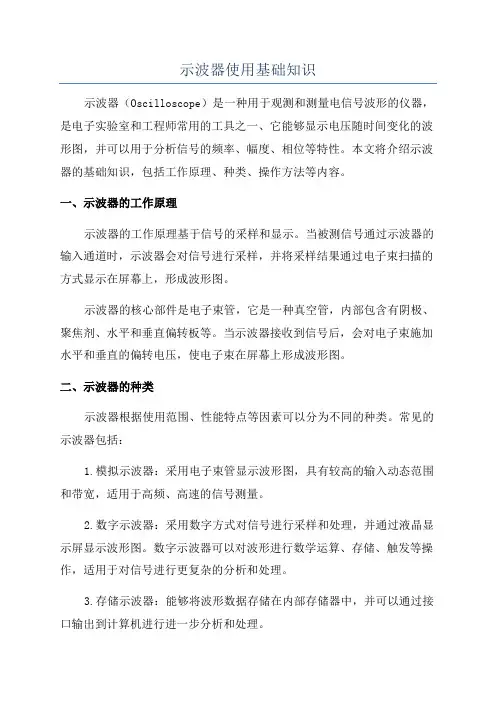

示波器使用基础知识示波器(Oscilloscope)是一种用于观测和测量电信号波形的仪器,是电子实验室和工程师常用的工具之一、它能够显示电压随时间变化的波形图,并可以用于分析信号的频率、幅度、相位等特性。
本文将介绍示波器的基础知识,包括工作原理、种类、操作方法等内容。
一、示波器的工作原理示波器的工作原理基于信号的采样和显示。
当被测信号通过示波器的输入通道时,示波器会对信号进行采样,并将采样结果通过电子束扫描的方式显示在屏幕上,形成波形图。
示波器的核心部件是电子束管,它是一种真空管,内部包含有阴极、聚焦剂、水平和垂直偏转板等。
当示波器接收到信号后,会对电子束施加水平和垂直的偏转电压,使电子束在屏幕上形成波形图。
二、示波器的种类示波器根据使用范围、性能特点等因素可以分为不同的种类。
常见的示波器包括:1.模拟示波器:采用电子束管显示波形图,具有较高的输入动态范围和带宽,适用于高频、高速的信号测量。
2.数字示波器:采用数字方式对信号进行采样和处理,并通过液晶显示屏显示波形图。
数字示波器可以对波形进行数学运算、存储、触发等操作,适用于对信号进行更复杂的分析和处理。
3.存储示波器:能够将波形数据存储在内部存储器中,并可以通过接口输出到计算机进行进一步分析和处理。
4.扫描示波器:通过扫描方式显示多个信号的波形图,适用于多通道信号的观测和比较。
三、示波器的操作方法1.连接电源和信号源:示波器通常需要连接外部电源,并通过输入通道接收被测信号。
在连接信号源时,需要注意信号源的适配性和匹配阻抗。
2.调节水平和垂直控制:示波器的水平和垂直控制可以调节波形图的位置和大小。
水平控制可以调整波形图的水平偏移和触发位置,垂直控制可以调整波形图的幅度和灵敏度。
3.设置触发模式:示波器可以设置触发模式以稳定地显示波形图。
触发模式可以根据信号的上升沿、下降沿、脉冲宽度等进行设置。
4.进行波形显示和分析:根据需要可以选择采样率和时间基准进行波形显示。
示波器主要技术指标及选择

一、数字示波器的主要性能指标在选择数字示波器时,我们主要考虑其是否能够真实地显示被测信号,即显示信号与被测信号的一致性. 数字示波器的性能很大程度上影响到其实现信号完整性的能力,下面根据其主要性能指标进行详细分析。
示波器最主要的技术指标是带宽、采样率和存储深度1、带宽如图1所示,数字示波器带宽指输入不同频率的等幅正弦波信号,当输出波形的幅度随频率变化下降到实际幅度的70.7%时的频率值(即f—3dB).带宽决定了数字示波器对信号的基本测量能力。
随着信号频率的增加,数字示波器对信号的准确显示能力下降.实际测试中我们会发现,当被测信号的频率与数字示波器带宽相近时,数字示波器将无法分辨信号的高频变化,显示信号出现失真。
例如: 频率为100MHz、电压幅度为1V的信号用带宽为100MHz的数字示波器测试,其显示的电压只有0.7V左右。
图2为同一阶跃信号用带宽分别为4GHz、1.5GHz和300MHz的数字示波器测量所得的结果。
从图中可以看出,数字示波器的带宽越高,信号的上升沿越陡,显示的高频分量成分越多,再现的信号越准确。
实际应用中考虑到价格因素(数字示波器带宽越高价格越贵),经过实践经验的积累,我们发现只要数字示波器带宽为被测信号最高频率的3—5倍,即可获得±3%到±2%的精度,满足一般的测试需求。
示波器所能准确测量的频率范围,大家都遵循测量的五倍法则:示波器所需带宽=被测信号的最高信号频率*5,使用五倍准则选定的示波器的测量误差将不会超过+/-2%,对大多的操作来说已经足够。
2、采样率,指数字示波器对信号采样的频率,表示为样点数每秒(S/s)。
示波器的采样速率越快,所显示的波形的分辨率和清晰度就越高,重要信息和事件丢失的概率就越小,信号重建时也就越真实。
根据奈奎斯特定理,采样速率要大于等于2倍的被测信号频率,才能不失真地还原原始信号。
但这个定理的前提是基于无限长的时间和连续的信号,在实际测试中,数字示波器的技术无法满足此条件。
关于示波器技术资料介绍及选购指南

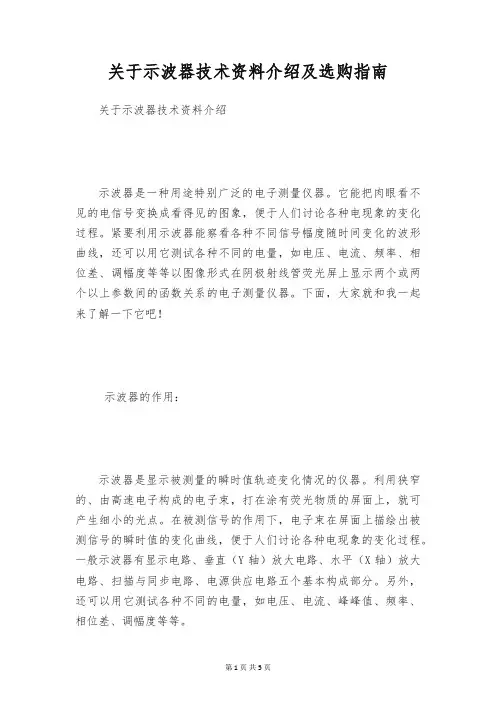

关于示波器技术资料介绍及选购指南关于示波器技术资料介绍示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图象,便于人们讨论各种电现象的变化过程。
紧要利用示波器能察看各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等以图像形式在阴极射线管荧光屏上显示两个或两个以上参数间的函数关系的电子测量仪器。
下面,大家就和我一起来了解一下它吧!示波器的作用:示波器是显示被测量的瞬时值轨迹变化情况的仪器。
利用狭窄的、由高速电子构成的电子束,打在涂有荧光物质的屏面上,就可产生细小的光点。
在被测信号的作用下,电子束在屏面上描绘出被测信号的瞬时值的变化曲线,便于人们讨论各种电现象的变化过程。
一般示波器有显示电路、垂直(Y轴)放大电路、水平(X轴)放大电路、扫描与同步电路、电源供应电路五个基本构成部分。
另外,还可以用它测试各种不同的电量,如电压、电流、峰峰值、频率、相位差、调幅度等等。
示波器的构成结构:一般示波器有五个基本构成部分:显示电路、垂直(Y轴)放大电路、水平(X轴)放大电路、扫描与同步电路、电源供应电路。
1、显示电路显示电路包括示波管及其掌控电路两个部分。
示波管是一种特别的电子管,是示波器一个紧要构成部分。
示波管由电子枪、偏转系统和荧光屏3个部分构成。
2、垂直(Y轴)放大电路由于示波管的偏转灵敏度甚低,例如常用的示波管13SJ38J型,其垂直偏转灵敏度为0.86mm/V(约12V电压产生1cm的偏转量),所以一般的被测信号电压都要先经过垂直放大电路的放大,再加到示波管的垂直偏转板上,以得到垂直方向的适当大小的形。
3、水平(X轴)放大电路由于示波管水平方向的偏转灵敏度也很低,所以接入示波管水平偏转板的电压(锯齿波电压或其它电压)也要先经过水平放大电路的放大以后,再加到示波管的水平偏转板上,以得到水平方向适当大小的形。
4、扫描与同步电路扫描电路产生一个锯齿波电压。
示波器必备知识点总结

示波器必备知识点总结1. 示波器的工作原理示波器主要通过探头将被测信号转换成电压信号,然后由示波器内部的放大器放大后再转换成屏幕上的波形。
其工作原理类似于振动传感器接收振动信号,放大器放大信号后再转换成波形一样。
探头的选择和配置、放大器的工作原理、波形的显示和触发等,都是示波器工作原理的重要组成部分。
2. 示波器的基本参数示波器的基本参数包括带宽、采样率、垂直灵敏度、水平灵敏度、触发灵敏度等。
带宽是表示示波器测量信号频率范围的参数,常用单位是赫兹(Hz)。
采样率是指示波器对信号进行采样的频率,一般用赫兹(Hz)来表示。
垂直灵敏度是指示波器对信号的垂直测量范围,常用单位是伏特/格(V/div)。
水平灵敏度是指示波器对时间的水平测量范围,一般用秒/格(s/div)表示。
触发灵敏度是指示波器对信号触发的敏感程度,一般用伏特(V)来表示。
3. 示波器的使用技巧示波器的使用技巧包括探头的选择和配置、波形的触发设置、垂直和水平的调整、波形的测量和分析等。
探头的选择和配置对测量结果有重要影响,不同的探头适用于不同的测量场景。
波形的触发设置能够使波形在屏幕上稳定显示,触发级别和触发边沿的选择是触发设置的重要参数。
垂直和水平的调整是为了使波形在屏幕上清晰显示,需要根据测量信号的特点来调整。
波形的测量和分析可以通过示波器内置的测量函数来实现,例如测量频率、周期、占空比等。
4. 示波器的应用场景示波器广泛应用于电子、通信、汽车、航空航天等领域,用于测量和分析各种电压信号的波形。
在电子领域,示波器可用于测量各种电路的波形、频率、相位等参数,是电路设计、调试和维修的重要工具。
在通信领域,示波器可用于分析各种通信信号的波形、频谱、眼图等参数,是通信设备调试和维修的重要工具。
在汽车领域,示波器可用于检测各种传感器信号的波形、频率、脉冲宽度等参数,是汽车维修和故障诊断的重要工具。
在航空航天领域,示波器可用于监测各种飞行器的传感器信号、控制系统信号等,是飞行器测试和调试的重要工具。
物理实验技术中的常见测量仪器选用指南

物理实验技术中的常见测量仪器选用指南引言:物理实验是理论物理学研究的基石,同时也是物理学教学的重要环节。
为了确保实验结果的准确性和可靠性,选择合适的测量仪器是至关重要的。
本文将介绍几种常见的物理实验测量仪器,并提供一些选用指南,以帮助研究者和教师正确选择仪器,从而提高实验结果的可信度。
一、示波器(Oscilloscope)示波器是物理实验中常见的测量仪器之一。
它主要用于观察和测量电信号的波形和幅度。
在选择示波器时,需要考虑以下几个因素:1. 带宽(Bandwidth):示波器的带宽决定了其能够测量和显示的最高频率。
一般来说,选择带宽应略大于实验中要测量的信号频率,以确保信号的完整显示。
2. 垂直分辨率(Vertical Resolution):垂直分辨率表示示波器能够显示的电压差的最小单位。
较高的分辨率可以提供更准确的测量结果。
3. 水平采样率(Horizontal Sampling Rate):水平采样率决定了示波器的采样频率,即每秒采样的样本数。
较高的采样率可以更准确地还原信号波形。
二、电压表(Voltmeter)电压表用于测量电路中的电压差,是物理实验中常用的测量工具之一。
在选择电压表时,需要考虑以下因素:1. 量程(Range):量程是指电压表能够测量的电压范围。
选择合适的量程可以确保测量结果的准确性,并防止过量输入导致仪器损坏。
2. 精度(Accuracy):精度是电压表测量结果与实际值之间的偏差。
较高的精度可以提供更准确的测量结果。
3. 阻抗(Impedance):电压表的输入阻抗对待测电路有一定的影响。
一般来说,输入阻抗较高的电压表对待测电路的影响较小。
三、频谱分析仪(Spectrum Analyzer)频谱分析仪用于对信号的频谱进行分析,是物理实验中用于研究信号频谱特性的重要工具。
在选择频谱分析仪时,需要考虑以下几个因素:1. 频率范围(Frequency Range):频谱分析仪的频率范围应覆盖实验中要研究的信号频率范围。
怎样合理的选择示波器

怎样合理的选择示波器 示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图象,便于人们研究各种电现象的变化过程。
示波器品牌繁多,泰克示波器因其杰出的性能深受广大消费者的喜爱。
下面说下怎样合理的选择示波器。
1、带宽 如需要精确测量带宽选择和最高被测信号频率的关系,我们先来看下面的一个例子:例如有一个50MHz的脉冲信号: 从上面不同带宽的示波器测量的图形来看,为了保证测试信号幅度和上升延的精度,选择示波器的带宽应为被测信号频率的3-5倍,精确测量要8-10倍或以上。
2、采样本 正弦波:大于5个采样点/周期(一般要求),采样点越多越接近其实波形。
脉冲波:上升沿要大于5个采样点: 精确测量上升沿要大于10个采样点。
3、储存长度:储存长度=采样本*扫描速度*10,也可以说是波形观测时间,公式. 4、触发功能:要确保能捕获和同步被测信号。
以利于观察和分析被测波形。
触发方式有三种:自动触发、常态触发、单次触发。
触发功能分两大类: 1)、边缘(Edge)触发:所有的数字示波器都有,它是指正沿、负沿触发、视窗触发、前触发和后触发。
2)、聪敏(Smart)触发:在高档示波器中考虑得非常完善。
目前示波器上有:延迟触发、顺序触发、毛刺触发、间隔触发、漏失逻辑面触发、TV触发、本触发 5、分析功能:应具有很强的自动处理、运算、测试和分析被测信号的能力。
1)、形和参数合格/失败自动判试功能; 2)、高级函数处理:平均、微分、极分、指数、对数、乘方、开方、包络、高分制等运算功能; 3)、FFT频谱运算功能从10K-4M点,具有功率谱、功本密度、相位矢量、虚部、实部等测量; 4)、直方分析可按各种参数作直方测试信号的稳定性运算从500点-8M点; 5)、波形参数趋势(Trend)分析功能,抖动(Jitter)。
示波器类型与选用要点全套

示波器类型与选用要点全套示波器的类型示波器有很多不同的类型,这里主要讨论桌面型、USB型和便携式(手持式)三种类型的示波器的性能差异。
桌面型通常用于设施或实验室环境中。
手持式模型因其便携性和内置功能(如与地面隔离和耐用的设计),更适合差旅。
USB型示波器可用于实验室或现场,由于它尺寸小且易于携带,并且能够与笔记本电脑或PC端连接,因此无需单独的屏幕。
此外,该款示波器还需要购买软件才能在计算机上使用。
所有示波器能够完成的功能都差不多。
那如何决定选择购买哪种类型的呢?需要提前了解这些类型的示波器之间有哪些差异和特点。
尽管许多桌面型示波器看起来很相似,并且价格也相差无几,但它们无法自行检查高压。
示波器配有低压无源探头。
这些探头连接到示波器,通过测量电路上的点来查看信号。
探头上测量的电压是期望测量的信号,另一个是接地或公共电压,以OV为参考。
这种公共电压也可以在示波器和插头内部接地。
电压也较小,例如5V或24Vdc z电流较低。
如果需要检查更高的线路电压(如230Vac),或变频器为了获得更高功率而进行的脉冲宽度调制(PWM)的输出时,需要一个可选的探头。
读取探头周边的预期电压水平至关重要。
如果额定测量电压过小,它们可能会受到损坏。
地面也可以与其它探头连接。
但必须隔离这些连接,以避免示波器受损,使接地电源短路或干扰其它信号连接。
接地夹带电,测量信号与探头连接的电压进行比较。
当与没有接地的示波器一起使用时,应使用高压差分探头,以隔离接地。
如果有人切断地线,让插头悬浮非常危险,此时如果有人接触到示波器并接触任何金属,那么这个人可能会受到电击,甚至会导致死亡。
这种高压差分探头不是标准功能,而是一种可选项。
根据制造商的不同,每个探测费用平均会增加600美元至1300美元。
这是需要在做出决定之前,审查所有选项非常重要的另一个原因。
手持式示波器是一个例外,因为它的设计旨在使用标准探头来检查高压和低压。
与桌面型不同,该类型设备的设计和地面是隔离的,可防止触电。
示波器的选择要素

示波器的选择要素示波器是一种常用的电子测试仪器,用于观察电压信号的波形。
在各种不同的应用中,示波器有着不同的选择要素。
本文将讨论如何选择适合你的示波器。
常用的示波器类型在选择示波器之前,需要了解不同的示波器类型。
以下是常用的示波器类型:模拟示波器模拟示波器是经典的示波器类型,使用示波管显示波形。
它们具有高采样率、低噪声和高分辨率等优点。
数字示波器数字示波器是基于数字信号处理技术的示波器,使用LCD显示器显示波形。
它们具有高灵敏度、高速度和强大的分析能力。
混合示波器混合示波器结合了模拟和数字技术的优点,同时采用了示波管和LCD屏幕。
它们具有高速度、高分辨率和强大的分析能力。
以上三种示波器类型在应用中都有不同的优点,需要根据需要选择适合的示波器。
示例波器参数示波器不同的参数决定了它们的测量能力和使用方法。
以下是需要考虑的示波器参数:带宽示波器的带宽决定了它们的频率响应。
在测量高频信号时,需要选择带宽高的示波器。
采样率示波器的采样率决定了它们的时间分辨率。
采样率越高,示波器细节越精细。
灵敏度示波器的灵敏度为其输入信号级别提供了一个参考。
在测量微弱信号时,需要选择灵敏度高的示波器。
最大输入电压示波器的最大输入电压确定了它们的安全等级。
在测量高电压信号时,需要选择最大输入电压高的示波器。
存储能力示波器的存储能力决定了它们可以捕获多长时间的波形数据。
在需要长时间观察信号时,需要选择存储能力高的示波器。
功能不同的示波器功能有所不同,需要根据需要选择适合的示波器。
例如,一些示波器可以进行数字信号分析或调制解调分析。
总结在选择示波器时,需要考虑多个因素,如带宽、采样率、灵敏度、最大输入电压、存储能力和功能。
选择适合的示波器可以提高电子测量的准确性和效率。
选择合适的示波器的方法

选择合适的示波器的方法示波器是电子工程师、电力工程师等测试电子电路中最基本、最常用的测试仪器之一,它可以用于测量电压、电流、频率、相位等信号参数,对于电路问题的排查和故障分析具有不可替代的作用。
本文将详细介绍如何选择适合自己工作需要的示波器。
了解示波器的基本参数在选择示波器前需要了解示波器的基本参数,这将有助于我们选择适合自己的这种测试装置。
示波器参数的大小和类型不同,对于不同的测试应用和范围,可能需要选择不同类型或规格的示波器。
常见的示波器参数包括:带宽一个重要的示波器参数是带宽(Bandwidth),它定义了示波器在响应频率方面的范围,通常以赫兹(Hz)为单位表示。
带宽越高,对于高频信号的测量反应越灵敏。
垂直灵敏度垂直灵敏度是指示波器从基线(0V)到最大幅度的变化范围,在示波器上通常用伏特(V)表示。
选择垂直灵敏度更高的示波器,将有助于更准确地检测低电平信号和噪声。
水平时间基准水平时间基准是示波器的水平分辨率,它用于定义每个水平刻度的时间长度,常表示为每个刻度所代表的时间。
通常情况下,选择更小的时间分辨率更有利于测量高频信号和快速变化的电路。
需求评估在选择合适的示波器时,需要根据自己对测量的需求进行评估。
一般需考虑以下因素:测量信号的频率范围和振幅范围选择示波器时,应该优先考虑测试信号的实际频率范围,同时也要考虑信号的振幅范围。
例如,如果您需要测试的信号频率在几千赫兹以上,但示波器的可用带宽过低,则示波器完全无法应对这种高频信号的测量。
测量精度对于需要高精度测量的电路,建议选择带有高精度增益和偏移量补偿的示波器。
在对于波形的一些调整和缩放时,示波器还应提供高分辨率采样、突发模式、反向信号触发等功能。
测量环境示波器通常使用后便是被放置在研究实验室,但有些时候需要对电路进行野外测试,此时我们需要考虑示波器的外壳是否坚固耐用、是否具备适合野外环境的温度和精度等特性。
价格评估在选型时还需要考虑可支配的资金预算。
正确选购示波器的要点需要考虑哪些

正确选购示波器的要点需要考虑哪些选购示波器是一个重要的决策,因为示波器在电子工程、通信、计算机等领域都扮演着至关重要的角色。
以下是关于示波器选购的一些重要考虑因素和建议。
测量需求:首先需要明确自己的测量需求。
考虑需要测量的信号频率范围、波形复杂度以及需要的精度等因素。
这将有助于确定所需示波器的带宽、采样率和垂直分辨率等基本参数。
带宽和采样率:示波器的带宽和采样率决定了其对信号的测量准确性。
选择适当的带宽和采样率以满足测量需求,同时避免过度投资。
通常建议选择带宽是测量信号最高频率的三倍,并确保采样率满足奈奎斯特采样定理。
垂直分辨率和灵敏度:示波器的垂直分辨率和灵敏度表示其能够测量和显示小信号的能力。
较高的垂直分辨率和灵敏度意味着示波器可以显示微小的信号变化和噪音。
存储深度:示波器的存储深度决定了它能够捕获的波形长度。
较大的存储深度允许示波器更长时间地记录和分析波形,对于捕获复杂的信号和瞬态事件非常重要。
触发功能:触发功能是示波器中重要的辅助功能之一。
它可帮助我们准确地捕获和显示特定事件或波形。
确保所选示波器具备各种触发模式(如边沿触发、脉冲宽度触发、视频触发等)以满足不同的测量需求。
显示和操作:示波器的显示屏大小、分辨率以及用户界面的友好性对于日常使用都至关重要。
选择具有清晰显示和直观操作的示波器,这将提高您的工作效率。
自动测量和分析功能:一些示波器具有自动测量和波形分析功能,可以实时计算、显示信号的参数,如频率、幅度、上升时间等。
这些功能可以加快测量过程并提供更多有用的信息。
扩展性与接口:考虑示波器的扩展性和接口,以适应未来可能的需求。
例如,是否需要支持外部触发、数据记录或与计算机进行通信等功能。
品牌和可靠性:品牌信誉和可靠性是选择示波器时需要考虑的因素。
了解不同品牌的口碑和售后服务情况,并尽量选择可靠的供应商和产品。
预算:最后但同样重要的是考虑预算。
在选择示波器时,根据自身需求和经济能力制定合理的预算范围,并确保所选示波器在预算范围内提供最佳性能。
示波器知识点

示波器知识点
一、示波器的分类:
1. 数字示波器:数字示波器是一种带有硬件和软件结构的复合仪器,它可以将电信号的时间和幅度参数转换成数字信号,并用相应的软件把数字信号显示出来,从而给使用者提供了一种可视化的方式来检测和测量电信号。
2. 模拟示波器:模拟示波器是一种以模拟电路为核心的信号测试仪器,它能够把任何的电信号转换成特定的模拟电压信号,再经过放大或缩小后,最终显示在水平和垂直栅格上,显示出一条曲线。
3. 网络示波器:网络示波器是一种用于监视、诊断和调试网络故障的仪器,它在网络环境中可以抓取和显示网络数据。
它可以分析网络中的信号时序,并能够识别出网络故障,进而帮助系统工程师快速找出造成故障的原因,从而提高系统的稳定性和可靠性。
二、示波器的功能:
1. 时域分析:示波器能够在时域上显示出电信号的波形变化情况,它能够测量电信号的周期、脉冲宽度和延时等参数,从而给出电信号的时域特性。
2. 频域分析:示波器可以用来测量电信号的频率和幅度,并可以分析出该信号的频谱特性,从而定位出信号的振幅和频率区间,便于精确测量电信号的信息。
3. 水平分析:示波器可以测量信号波形的均峰值、峰峰值、上升时间、下降时间、上升沿形状和下降沿形状等参数,从而给出电信
号的水平特性。
4. 叠加分析:由于示波器可以同时显示多条信号的波形,因此还可以用于叠加分析,从而比较不同电信号之间的时域、频域和水平特性的差异,从而定位出设备及系统中存在的故障点。
正确使用示波器范文

正确使用示波器范文示波器是一种常用的电子测试仪器,它可以用来观察和测量电信号的波形和参数。
正确使用示波器可以帮助工程师准确分析和判断电路的工作状态,下面我将从选择适当的示波器、正确连接测量点、设置示波器参数以及进行波形分析等几个方面,详细介绍如何正确使用示波器。
一、选择适当的示波器1.频率范围:根据需要测量的信号频率范围来选择示波器。
如果需要测量高频信号,应选择带宽高于信号频率两倍的示波器。
2.垂直灵敏度:根据待测信号的幅值大小选择相应的垂直灵敏度。
一般来说,选择离待测信号峰值幅度最近的垂直灵敏度档位。
3.采样率:采样率决定了示波器对信号进行采样的速率,过低的采样率可能导致信号失真。
选择示波器时,应根据所需测量的最高频率以及对信号细节的需求来确定采样率。
二、正确连接测量点1.选择正确的测试夹具:示波器经常与测试夹具一起使用。
选择正确的测试夹具可以帮助减少测量误差,并确保测试点的连接牢固。
2.正确接地:示波器的接地线通常应连接到被测电路的地点。
如果示波器的接地线连接错误,可能会导致测量值的偏移。
3.降低干扰:在连接示波器之前,应将待测电路与其他干扰源分开,以减少外部干扰对测量结果的影响。
三、设置示波器参数1.设置触发:触发设置可以帮助示波器捕捉待测信号的波形。
正确设置触发电平和触发边沿可以确保示波器能够稳定地显示出信号的波形。
2.设置水平灵敏度和水平偏移:根据待测信号的时间范围和幅度,选择适当的水平灵敏度和水平偏移,以使信号的波形能够完整地显示在示波器屏幕上。
3.设置垂直灵敏度和垂直偏移:根据待测信号的幅度范围,选择适当的垂直灵敏度和垂直偏移,以确保信号的波形能够完整地显示在示波器屏幕上。
四、进行波形分析1.观察波形稳定性:在示波器捕捉到波形之后,观察波形的稳定性。
如果波形不稳定,可以尝试调整触发设置、连接方式和环境干扰等因素,以获得更稳定的波形。
2.测量信号参数:使用示波器可以测量信号的频率、幅度、周期、占空比等参数。
示波器有关知识及选型方案

示波器有关知识及选型方案此方案为北京海洋兴业科技有限公司所有,如需转载请注明出处。
示波器自从问世以来,它一直是最重要、最常用的电子测试仪器之一。
由于电子技术的发展,示波器的能力在不断提升,其性能与价格也五花八门,市场参差不齐。
示波器看似简单,但如何选择,也存在许多问题。
本文根据多年的经验,结合北京海洋兴业科技有限公司选型指南,从几个方面告知您在选择示波器时应注意的问题:一、了解您需要测试的信号您要知道用示波器观察什么?您要捕捉并观察的信号其典型性能是什么?您的信号是否有复杂的特性?您的信号是重复信号还是单次信号?您要测量的信号过渡过程的带宽,或者上升时间是多大?您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等?您打算同时显示多少信号?您对测试信号作何种处理?二、选择示波器的核心技术差异:模拟(DRT)、数字(DSO)、还是数模兼合(DPO)传统的观点认为模拟示波器具有熟悉的控制面板,价格低廉,因而总觉得模拟示波器“ 使用方便” 。
但是随着A/D 转换器速度逐年提高和价格不断降低,以及数字示波器不断增加的测量能力和实际上不受限制的测量功能,数字示波器已独领风骚。
但是数字示波器显示具有三维的缺陷、处理连续性数据慢等缺点,需要具有数模兼合技术的示波器,例DPO 数字荧光示波器。

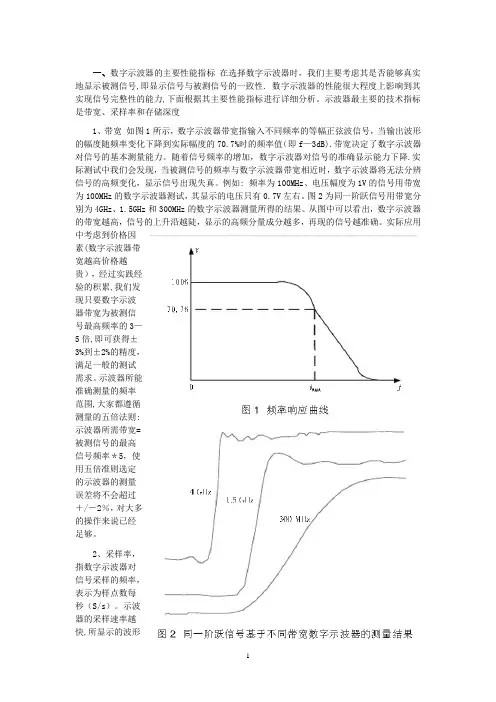

三、确定测试信号带宽带宽一般定义为正弦波输入信号幅度衰减到-3dB 时的频率,即幅度的70.7% 。
带宽决定示波器对信号的基本测量能力。
如果没有足够的带宽,示波器将无法测量高频信号,幅度将出现失真,边缘将会消失,细节数据将被丢失;如果没有足够的带宽,得到的信号所有特性,包含响铃和振鸣等都毫无意义。
一个决定您所需要的示波器带宽有效经验——“5倍经验准则”:将您要测量的信号最高频率分量乘以5,使测量结果获得高于2%的精度。
在某些应用场合,您不知道你的感兴趣的信号带宽,但是您知道它的最快上升时间,这时频率响应用下面的公式来计算关联带宽和仪器的上升时间:Bw=0.35/信号的最快上升时间。
