直线导轨固定方法与安装面的设备 ppt
直线导轨的安装方法
直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。
其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。
2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。
第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。
2. 使用水平仪或其他测量工具，检查导轨是否水平安装。
3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。
第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。
2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。
第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。
2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。
第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。
2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。
3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。
4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。
总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。
在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。
同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。
第七章导轨设计ppt课件
2.镶条
三、导轨结构尺寸的选择
导轨的跨距、导轨长度、导轨截面的宽度与厚度等尺寸的选择， 设计时查阅《机床设计手册》。
四、提高导轨耐磨性的措施 1.合理选择材料及热处理 导轨副中，固定导轨的材料应较硬，运动导轨的材料应较软。 常用材料组合 铸铁——表面淬火铸铁 铸铁——淬硬钢 铸铁——贴塑铸铁 热处理：高频淬火，电接触淬火。
第三节 滚动导轨简述 两个导轨面之间放入多个滚动体（滚珠、滚柱、滚针、滚锥等）。
优点：摩擦系数小 定位精度高 移动轻便 使用寿命长 多数为油脂润滑，也有用油雾润滑。
缺点：抗振性差 制造困难，成本较高。
一、滚动导轨的结构形式：分直线运动导轨和圆周运动导轨两种。 1.直线运动导轨
2.圆周运动导轨
二、滚动导轨的预紧
三、滚动块
图示为滚柱式滚动块；此外还有 滚珠导轨块。
导轨块使用方便，已经标准化， 价格低，广泛应用于数控机床。
三、导轨的种类 1.按运动形式～直线导轨、圆导轨。 2.按摩擦性质～滑动导轨、滚动导轨、静压导轨、气浮导 轨。 3.按导轨材料～铸铁导轨、钢导轨、塑料导轨。 4.按工作性质～主运动导轨、进给运动导轨、调整运动导 轨。 5.按受力情况～开式导轨、闭式导轨。
第二节 滑动导轨 滑动导轨是机床导轨中使用最广泛的类型，也是其他类型导轨 的基础。 一、滑动导轨的结构 （一）导轨截形
动部件。
（1）平面圆环导轨 必须配有工作台心轴轴承，用
得较多。 （2）锥形圆环导轨
能承受轴向和径向载荷，但制造较困难。
（3）V形圆环导轨 制造复杂。
不管是直线还是圆环导轨，还可分为凸形导轨副与凹形导轨 副（按固定导轨的凹凸情况）。
凸形导轨副～不易积存切屑，但也不易存油，故常用于低速 移动的场合。
直线滑块导轨ppt课件
常见故障与排除方法
卡滞现象
可能是由于异物或润滑不足导致，应 清理表面并加强润滑。
精度下降
可能是由于滑块或导轨磨损导致，应 检查并替换磨损件。
螺丝松动
可能是由于固定不紧或振动导致，应 拧紧螺丝并增加防松措施。
噪音和颤动
可能是由于安装不平或润滑不足导致 ，应检查安装面和增加润滑。
05
直线滑块导轨的发 展趋势
应用领域
数控机床
用于实现工作台的直线 运动，提高加工精度和
效率。
自动化生产线
用于实现自动化生产过 程中的直线运动，提高 生产效率和产品质量。
医疗器械
用于实现医疗器械的精 密运动，如手术机器人
等。
其他领域
如测量仪器、科研设备 等需要实现高精度直线
运动的领域。
02
直线滑块导轨的分 类
按材质分类
金属直线滑块导轨
工作原理
导轨
导轨通常采用优质钢材或硬质合 金制成，具有较高的硬度和耐磨 性，能够承受较大的负载和摩擦
力。
滑块
滑块通常采用铜、钢、不锈钢等材 料制成，具有较高的滑动性能和耐 磨性，能够在导轨上实现高精度的 直线运动。
工作原理
当滑块在导轨上滑动时，由于导轨 和滑块之间的摩擦力较小，因此能 够实现快速、平滑的运动，同时保 持高精度的定位和导向。
维护性。
应用拓展
新能源领域
随着新能源产业的快速发展，直线滑块导轨在太阳能、风 能等新能源设备中的应用逐渐增多，为节能减排做出贡献 。
机器人行业
随着机器人技术的进步，直线滑块导轨在机器人关节、传 动系统等领域的应用逐渐拓展，提高了机器人的运动精度 和稳定性。
数控机床
在数控机床领域，直线滑块导轨作为重要的传动元件，其 高性能和高稳定性对于提高机床加工精度和效率具有重要 意义。
第二讲导轨培训PPT讲义
（图二）被比较导轨硬度检测
二、直线导轨精度
TBI直线导轨
的精度分为
普通级（N）、 高级（H）、
行走 精度
精密级（P）、
超精密级
（SP）、最
组合
顶级（UP） 精度
共五级，
运行 精度
直线导轨精度标准
三、分类
组成
各部件名称
形式
法兰型 无法兰型
高组装 低组装 高组装 低组装
上锁 下锁
法兰型
四方型
导轨硬层厚度对比
导轨淬火层厚度表明导轨淬火的 深度，也反映导轨工作面的硬度 高低，通常情况下，淬火层越厚， 其表面硬度就越高，耐磨性越好， 其使用寿命也就越长。
导轨硬度对比
（ 图一）TBI导轨硬度检测
TBI导轨淬火面硬度 检测在HRC57~61°， 被比较导轨淬火面硬 度检测在 HRC55~59°。 导轨硬度高，说明该 导轨有好的耐磨性， 因此，TBI导轨的使 用寿命相对要长些。
• 高组装 • 低组装
滑块形式
微型
滚柱型
关于下锁的解说
四、直线导轨的选择
选型
提供 图纸
订购 示例
换型 互换表
直线导轨订购示例
直线导轨订购示例
直线导轨
特点
精度 分类 选择 刚性 润滑 安装
材质
温度
硬度
安装方式 使用频率
速度
寿命
行走精度 成对组合精度
组成
订购示例 互换表
形式
预压 径向间隙
安装方式上锁和下锁
法兰型滑块上锁用样本上标准螺栓 下锁时螺栓选小一号的 四方型滑块没有下锁 滑轨目前只有上锁式
使用频率根据设计需要决定，一般来说每天工作不超过8个小时 以上7个要素相互制约
直线导轨安装规范2010.11.15
11. 接通各滑块的润滑油路，目的是减小摩擦阻力，降低驱动功率，提高效率，减少导轨磨损，防 止导轨腐蚀；避免低速重载下发生爬行现象，并减少振动；降低高速时摩擦热，减少热变形。
12. 安装导轨的防护装置，目的是用来防止切屑、灰尘等赃物落到导轨表面，以免使导轨擦伤、生 锈和过早的磨损。因此，在运动导轨端部安装刮板或防护罩，使导轨不外露。 所需工具和辅助设备：
5
6. 使用同样的安装方式安装副导轨。 7. 附属件的安装，由于滑块座安装到线性导轨上以后，后续许多附属件由于安装空间有限无法安 装，必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。) 8. 滑块座（即：工作台面，主轴箱体等）的安装 我们只要将滑块座置于滑块的平面上，并对准安装螺钉孔，轻轻地压紧；拧紧基准侧滑块座侧面的 压紧装置，使滑块的基准侧面紧贴滑块座的基准侧面；按对角线顺序拧紧基准侧和非基准侧滑块座与滑 块连接的各个螺钉。如下图所示，其余依此类推。
6
16
8
18
10
21
12
24
14
30
17
36
19
直线导轨用紧固螺钉的拧紧力矩表
螺钉 规格 M4 M5 M6 M8 M10 M12 M14 M16 M20
钢 拧紧力矩 N.m （螺钉 12.9 级）
4 8.8 13.7 30 68 120 157 196 382
铸铁 拧紧力矩 N.m （螺钉 12.9 级）
2.7 5.9 9.2 20 45 78 105 131 255
注:此表中数值为无润滑剂时的螺栓拧紧力矩。
8
拼接直线导轨在安装时，各段导轨所标记的数字和字母要匹配。拼接面拼接在一起时，可用滑座滑 过接缝处，这样可以有效地校正导轨。

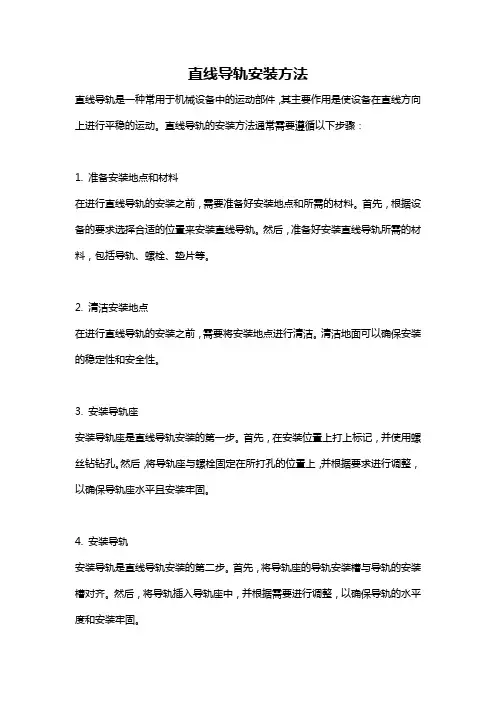

直线导轨安装方法
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。
直线导轨安装平行度要求(二)
直线导轨安装平行度要求(二)直线导轨安装平行度要求1. 什么是直线导轨安装平行度？直线导轨安装平行度指的是在直线导轨安装过程中，导轨的安装位置与水平面之间的夹角的精度要求。
平行度是衡量导轨安装准确性的重要指标之一。
2. 直线导轨安装平行度的重要性导轨的安装平行度是确保设备正常运行和精度要求的关键因素。
如果导轨的安装平行度达不到要求，将会导致设备运动时出现偏差，影响设备的精度和工作效率。
3. 直线导轨安装平行度的要求为了确保导轨的安装平行度达到要求，以下几个方面需要特别注意：导轨的安装面导轨的安装面必须平整、光滑，并且垂直于设备工作方向。
如果安装面不平整，导轨安装时可能会出现变形或者倾斜，影响导轨的平行度。
导轨的安装位置导轨的安装位置需要在设备的工作空间内选择一个适当的位置。
安装位置应该符合设备设计要求，并且保证导轨的长度和安装角度符合技术要求。
安装装置的准确性在安装导轨的过程中，需要使用准确的安装装置，例如水平仪、测量工具等，以确保导轨的安装角度准确。
安装装置必须经过校准，并且能够满足导轨安装时的精度要求。
安装过程的现场环境安装导轨的现场环境必须保持干净、整洁，并且没有震动或者其它干扰因素。
任何干扰因素都可能造成导轨在安装过程中发生偏移或者变形，影响导轨的平行度。
4. 直线导轨安装平行度要求的实例解释以CNC机床上的导轨安装为例，平行度的要求非常严格。
导轨的安装必须在精密的加工床上进行，安装面必须经过平整处理，并且垂直于工作台面。
安装过程中需要使用精度高的测量工具，例如激光测量仪和等高仪，以确保导轨的安装平行度在允许范围内。
此外，导轨的安装位置和长度也需要符合机床设计要求，以保证机床稳定性和工作精度。
在安装过程中，需要使用合适的校准装置，例如平行度卡尺和块尺等进行校准，以确保导轨的安装角度准确。
为了避免安装过程中的干扰因素，导轨的安装现场必须保持整洁、干净，并且没有震动。
在安装之前，需要对现场环境进行评估和调整，以确保导轨的安装平行度要求的实现。
直线导轨固定方法与安装面的设备.ppt
MSC系列
---昂泰传动
SME系列
---昂泰传动
MSR、SMR系列
---昂泰传动
C. 线性滑轨基准侧的表明与组合
基准面的表示 基准面的表示于滑轨上是在型号与制造号码标记前箭头所指的方向，而滑块上则 是在型号与制造号码标记的相反侧，如下图所示。
---昂泰传动
基准轴的表明
运用在同一平面上的配对滑轨悉数标明有相同的制造号码，其间制造号码的结尾附 有"MR"记号的滑轨便是基准轴，如下图所示。在滑块上设有按规则精度加工出来 的基准面，请将此基准面当作工作台的定位侧运用,关于一般级精度(N)的滑轨是没 有"MR"的符号，所以只要是相同制造号码的滑轨每支都可以作基准轴运用。
---昂泰传动
推拔固定法
此方法藉由对推拔的锁紧来施压，过大的锁紧力易形成滑轨曲折或 外侧肩部变形，所以装置时要特别注意锁紧力置空间的约束，运用的螺栓尺度不行太大。
---昂泰传动
滚柱固定法
滚柱是运用螺栓头部斜度的推进来施压，所以要特别注意螺栓头部的方位。
---昂泰传动
装置面的规划
装置直线导轨时，为了能完成要求之精度，规划装置面时请参阅下列几个关键 A. 装置基座的肩部高度和角部形状 直线导轨的装置为了简单拼装及取得较高的拼装精度，在滑轨与滑块的 装置面上需设有肩部，肩部高度尺度请参照下表。
---昂泰传动
MSA系列
---昂泰传动
MSB系列
---昂泰传动
---昂泰传动
---昂泰传动
滑轨与滑块的组合表明
同一支滑轨与其组合的滑块都标明有相同的制造号码与序号。于装置滑轨 时，若需先将滑块卸下，重行拼装时请必须承认其为相同的制造号码与序 号，并以相同的方向再装置回去。
直线导轨安装方法
直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。
它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。
直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。
基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。
基座应固定牢固，没有松动和晃动。
2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。
滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。
在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。
3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。
调整滑块需要使用专门的工具，如油墨或测量仪器。
采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。
4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。
通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。
5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。
在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。
6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。
引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。
7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。
通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。
总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。
正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。
直线导轨安装技巧及调试方法
直线导轨安装技巧及调试方法直线导轨是一种用于机械设备运动的装置，具有精度高、稳定性好的特点。
正确的安装和调试直线导轨可以确保机械设备的正常运行和精度要求。
一、直线导轨的安装技巧：1.选择合适的安装位置：要选择平整、稳定的基础作为直线导轨的安装位置，避免地面存在明显的凹凸不平或者振动的情况。
2.标线确定位置：先确定导轨需要安装的位置和方向，并且在基础上标出安装孔的位置。
3.安装基础托座：按照标出的安装孔位置，在基础上钻孔，并安装导轨底座螺钉固定，保证底座牢固。
4.安装导轨：将导轨底座与导轨连接螺钉拆卸，然后将导轨放置到底座上，通过螺钉将导轨和底座紧固固定。
5.导轨校正：安装完毕后用水平仪检测导轨是否平整水平，如有偏差需要进行调整。
二、直线导轨的调试方法：1.导轨平整调试：用游标卡尺或其他精度测量工具对导轨进行检测，发现平整度不满足要求时，可以通过调节底座上的螺钉进行微调，使导轨达到平整度要求。
2.导轨间隙调试：通过调节底座上的螺钉来调整导轨的水平度，使得导轨之间的间隙保持一致。
3.导轨垂直度调试：使用测量工具测量导轨的垂直度，通过调节底座上的螺钉进行微调，使导轨达到垂直度要求。
4.导轨平行度调试：使用测量工具测量导轨之间的平行度，通过调节底座上的螺钉进行微调，使导轨达到平行度要求。
5.导轨刚度调试：通过调整导轨紧固螺钉的力度，使导轨系统的刚度达到要求。
调试直线导轨时，需要使用高精度的测量仪器，并按照设备的使用要求来进行调整。
调试一般由专业人员进行，并且需要根据具体的设备来制定调试方案。
在安装和调试过程中，需要注意以下几点：1.注意安全：在安装和调试过程中，要注意安全，如需爬梯子或操作高处设备时，要戴好安全帽，系好安全带等。
2.保养润滑：导轨安装完毕后，要对导轨进行润滑保养，以保证其正常运转和寿命。
3.精确测量：在调试过程中，要使用高精度的测量工具进行测量，确保调试的精度和准确性。
4.按照规范操作：在安装和调试过程中，要按照设备的操作规范进行操作，避免误操作导致设备损坏或人员受伤。
丝杠导轨的安装
项目一：导轨安装一）、基面导轨安装一、导轨安装面先进行刮研处理。
二、用油石油基面及侧面并清理干净。
三、把导轨与基面接触的导轨面清洁干净后再进行安放。
注意事项：1、导轨轻拿轻放。
2、导轨应与基面的侧面贴紧。
3、螺栓拧紧即可。
四、使用光管找导轨的平面度和直线度。
注意事项：1、反光镜要固定在导轨的滑块上，固定要牢固（用橡皮泥固定)。
2、观察镜的微调刻度是一格0.001mm。
3、光管与反光镜要在一条直线上，通过观察镜可以看到绿十字线和基线。
五、校正平面度。
1）、把观察镜调成与导轨平行的方向。
数值变化为逆时针为负，顺时针为正。
绿色十字线高于基线说明这点高。
绿十字线低于基线说明这点低。
2）、导轨分段，导轨上面有螺栓孔，两个螺栓孔之间为一段，这样导轨就分成几段。
把反光镜移动到最靠近光管的那一段上面，调整绿十字线和基线重合，刻度调成0，把这个段作为基准段。
3）、反光镜移动到下一段，调整绿十字线和基线重合，看刻度，把数值记录下来，依次到最后一段。
4）、开始调整导轨的螺栓，原则是那个点高就紧螺栓，低则松螺栓。
5）、重复以上的调试过程，直到调到公差范围即可（0.003mm）。
6）、如果无法调整到公差范围，那个点高，那段位置的基面需要重新刮研。
然后再进行调整，直到完成。
六、校正直线度。
1）、把观察镜调成与导轨垂直。
数值变化为逆时针为正，顺时针为负。
绿色十字线在基线的右侧说明这点高。
绿十字线在基线的左侧说明这点低。
2）、把导轨压块放入槽中，稍微拧紧即可（力度不能过大）。
3）、两个压块之间为一段，这样把导轨分成若干段。
把反光镜移动到最靠近光管的那一段上面，调整绿十字线和基线重合，刻度调成0，把这个段作为基准段。
4）、反光镜移动到下一段，调整绿十字线和基线重合，看刻度，把数值记录下来，依次到最后一段。
5）、开始调整压块的螺栓，原则是那个点高就紧螺栓，送则松螺栓。
6）、重复以上的调试过程，直到调到公差范围即可（0.003mm）。
直线导轨滑块的固定方式
直线导轨滑块的固定方式一、引言直线导轨滑块是一种常见的机械传动元件，广泛应用于机床、自动化设备等领域。
它能够实现高精度、高速度的直线运动，但要保证其稳定性和精度，合理的固定方式是至关重要的。
二、固定方式直线导轨滑块的固定方式有多种，下面将介绍几种常见的固定方式。
1. 螺栓固定螺栓固定是一种简单常见的固定方式。
通过在直线导轨滑块和底座之间安装螺栓和螺母，将其紧固在一起。
螺栓固定方式简单可靠，适用于一般的固定需求。
2. 槽孔固定槽孔固定是一种灵活可调的固定方式。
通过在底座上开设槽孔，直线导轨滑块可以在槽孔内进行调整和固定。
槽孔固定方式适用于需要进行位置调整的情况。
3. 磁吸固定磁吸固定是一种无需螺栓或槽孔的固定方式。
通过在直线导轨滑块和底座上分别安装磁铁，利用磁力吸附将其固定在一起。
磁吸固定方式适用于需要频繁拆卸和安装的情况。
4. 粘贴固定粘贴固定是一种简单方便的固定方式。
通过使用高强度胶水或双面胶将直线导轨滑块粘贴在底座上。
粘贴固定方式适用于固定面积较小的直线导轨滑块。
5. 气压固定气压固定是一种特殊的固定方式。
通过在底座上建立气压系统，利用气压将直线导轨滑块固定在底座上。
气压固定方式适用于需要快速固定和释放的情况。
三、固定要点无论采用何种固定方式，都需要注意以下几个要点。
1. 底座选择底座的选择应根据实际需求进行。
底座应具备足够的强度和刚性，能够承受直线导轨滑块的运动和负荷。
同时，底座的表面应平整，确保直线导轨滑块与之接触充分。
2. 固定点数量固定点的数量应根据直线导轨滑块的尺寸和负荷进行合理设计。
一般情况下，至少应有两个固定点，以保证固定的稳定性和平衡性。
3. 固定力分布固定力的分布应均匀合理。
固定力不应过大，避免对直线导轨滑块造成过大的压力和变形。
同时，固定力的方向应垂直于滑块的运动方向，以保证其稳定性和精度。
4. 固定材料选择固定材料的选择应考虑其强度、刚性和耐磨性等因素。
常用的固定材料有钢材、铝合金等。
导轨安装方法
导轨安装方法
导轨安装方法如下：
清除机械安装表面的毛边、污物及表面伤痕。
直线滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。
将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。
安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响到组合精度与使用品质。
由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装面稍微贴合。
垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。
使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。
安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。
使用相同安装方式安装副轨，注意滑座安装上线性滑轨后，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装（附件可能为油嘴、油管接头、或是防尘系统等）。
轻轻安置移动平台到主轨与副轨的滑座上。
先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照下列顺序进行。
按照以上步骤进行导轨的安装，有助于确保导轨的安装质量和精度。
如需了解更多信息，建议咨询专业人士。
直线导轨的安装方法
直线导轨的安装方法直线导轨是一种用于工业设备和机械系统的定位和导向元件，能够提供高精度和高速度的运动控制。
它广泛应用于数控机床、半导体设备、医疗器械、自动化生产线等领域。
安装直线导轨时，需要注意以下几个方面。
首先，在选择和购买直线导轨时，需要根据具体的应用要求选择合适的型号和规格。
常见的直线导轨有滑动导轨和滚动导轨两种类型，其安装方法有所区别。
滚动导轨能够提供更高的刚性和精度，适用于高速运动和重负荷的场合；而滑动导轨则适用于速度较慢和负荷较轻的场合。
此外，还需要根据工作环境的温度、湿度等条件选择合适的导轨材料和润滑方式。
接下来，在安装直线导轨之前，需要先对安装基座进行清理和检查。
确保安装基座平整、无杂物和碎屑，并对基座进行检查是否有松动或损坏的情况。
有需要的话，可以在基座表面进行打磨，以保证导轨的安装平整和稳固。
然后，在固定直线导轨时，需要使用合适的螺栓和螺母进行固定。
一般情况下，直线导轨会有预留的固定孔，可以使用螺栓将导轨固定在基座上。
同时，为了确保固定的稳固性和精度，建议使用螺栓松紧度适中，以避免螺栓过紧或过松导致的问题。
此外，还需注意螺栓的材质和规格，尽量选择高强度和耐腐蚀的螺栓。
在安装滑动导轨时，还需要对导轨的润滑进行注意。
滑动导轨需要使用润滑油或润滑脂进行润滑，以减少摩擦和磨损。
在安装过程中，需要确保导轨表面和滑块表面干净无尘，将润滑剂均匀涂抹在导轨表面，注意避免过量涂抹导致润滑剂污染周围环境。
安装完成后，需要进行调试和检查。
首先，使用手动方式或控制系统对导轨进行移动，检查导轨是否平稳无阻力，并观察滑块是否能够顺畅移动。
如果存在异常情况，需要及时检查和调整，确保导轨的正常工作。
此外，在长时间使用导轨的过程中，还需要进行定期的维护和保养。
定期检查导轨的润滑情况，及时添加润滑剂；定期清洁导轨表面和滑块表面，清除尘埃和沉积物；定期检查固定螺栓的状态，确保固定的稳固性。
总之，直线导轨的安装需要注意选择合适的型号和规格、清理和检查基座、固定导轨和润滑等方面。
直线导轨的安装方法和要点
直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。
为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。
一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。
2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。
3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。
确保基座水平且垂直度满足要求。
4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。
5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。
6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。
7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。
二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。
在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。
2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。
在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。
3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。
在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。
4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。
在安装后，要进行检查和调整，并及时采取措施进行修正。
5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。
在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。
直线导轨的安装方法
直线导轨的安装方法
1、直线导轨安装步骤：
（1）准备安装设备：直线导轨、安装支架、定位块；
（2）准备安装场所：平整的基座和安装支架须放置在稳定的地面上，安装时注意防止运动方向上有碰撞；
（3）将安装支架安装在定位块上，并且将安装支架与定位块固定在
稳定的地面上；
（4）安装直线导轨：
a.首先通过调整安装支架上的准备孔，依据直线导轨的长度进行安装；
b.将直线导轨的入口螺纹放入准备好的安装支架；
c.紧固螺母和螺栓对导轨固定；
d.安装好直线导轨后，再次紧固所有被安装的螺栓和螺母，以确保
固定的有效性；
（5）安装完成后，可用检测仪测量直线导轨的精度，使其处于待用
状态；
2、安装中需要注意事项：
（1）直线导轨安装后，记得加上防锈涂料；
（2）导轨安装前需检验安装支架是否有缺陷；
（3）安装场所要保证平整，注意防止运动方向上有碰撞；
（4）安装时要慢，包括安装和拆卸，安装必须有特定人员做操作，
确保安全；
（5）安装完成后需要调整，配合时需要完成定位调整；
（6）不要用重物影响导轨，导轨的使用负荷应尽量低；
（7）直线导轨的安装要和零件的安装配合，千万不可脱离搭配，影响定位；
（8）在安装之前要清洁场所，不要有灰尘、油污及金属碎屑等杂物掺入。
直线导轨如何安装
直线导轨如何安装直线导轨是现代机械制造领域中的重要零部件，常用于精密机床、数控机床、机器人、电子设备等领域，其安装质量直接影响设备的准确性、稳定性和使用寿命。
本文将介绍直线导轨的安装前提、方法和注意事项。
安装前提在进行直线导轨的安装之前，必须满足以下前提条件：标高要求直线导轨应安装在水平面上，摆放位置以垂直于滑块的方向为准，同时还应满足水平度标准，否则会影响轨道的使用寿命和精度。
环境温度要求直线导轨在安装时应考虑环境温度。
如果安装环境过冷或过热，容易引起材料虚化或收缩。
因此，在安装开始之前，必须确保环境温度的稳定性。
安装工具安装直线导轨所需的工具包括重锤、气枪、手电钻、扳手、卡尺等。
安装方法以下是直线导轨的安装步骤：第一步：准备工作在安装直线导轨前，需要对工作面进行清理。
如果工作面有明显的凹陷或凸起，需要进行打磨和填补。
第二步：整体安装方向设定根据所安装的轴线方向，确定直线导轨的整体安装方向，并在工作面上标记。
第三步：安装导轨将导轨箱体放在已确定安装方向的工作面上，使用重锤确保导轨与工作面平行，并用气枪将导轨箱体上的螺钉固定在工作面上。
第四步：安装滑块将滑块的导轨座子上的T型螺丝卡具和直线导轨对准，并将其插入导轨上，然后旋转T型螺丝卡具将滑块和导轨连接。
第五步：检查在安装完毕后，需要通过手工移动滑块检查导轨是否正常。
如果滑块移动时顺畅，说明导轨安装正确。
注意事项在直线导轨的安装过程中，需要注意以下事项：防止安装过程中的负载震动在移动导轨箱体时，应尽量避免负载震动，因为这会影响导轨在工作时的稳定性。
防止碰撞在安装过程中，应防止导轨受到碰撞。
任何的撞击都可能会导致导轨的不良变形，影响机器零件的定义和吊装实际位置的准确性。
检查系统平衡在整个直线导轨的安装过程中，应仔细检查系统的平衡性。
如果系统不平衡，会导致补偿轮无法显示正确的位置。
结论直线导轨在现代机械制造领域中起着重要的作用，其质量的好坏会直接影响机械设备的准确性和稳定性。
直线导轨参数及安装
直线导轨参数及安装直线导轨是一种用于机械设备运动的设备，其主要功能是提供平稳的运动和定位支持。
通过安装直线导轨，可以实现机械设备在一个或多个轴向上的运动，如线性推进器、数控机床、自动化装配生产线等。
直线导轨的参数包括导轨长度、载荷能力、精度等。
导轨长度是指导轨的有效长度，是导轨的重要参数之一，根据具体应用需求来确定。
载荷能力是指导轨所能承受的最大负荷。
在选择导轨时，应结合机械设备的负荷情况来确定导轨的载荷能力。
精度是指导轨的定位精度和重复定位精度。
定位精度是指导轨在给定位置停止时的偏差，重复定位精度是指导轨重复运动到同一位置时的偏差。
一般来说，精度越高，导轨的性能越好，但成本也会相应提高。
安装直线导轨时，需要注意以下几个方面。
首先，应确保直线导轨的安装和固定基座的平整度。
如果基座存在不平整的情况，可能会影响导轨的安装精度和运动平稳性。
因此，在安装前，应对基座进行检查和修整。
其次，需要正确选择安装用的螺栓和固定件。
螺栓的级别和规格应符合导轨的要求，确保固定件的可靠性。
在固定时，螺栓应均匀地分布在导轨上，避免出现过度或不足固定的情况。
第三，安装过程中需注意导轨的水平度和平行度调整。
导轨的水平度和平行度对于机械设备的运动平稳性有重要影响。
在安装过程中，应使用水平度仪和平行度仪进行调整，保证导轨的水平度和平行度达到要求。
第四，安装后还需进行导轨的调试和检测。
在机械设备安装完成后，需要对导轨进行调试和检测，确保其正常运转和满足精度要求。
调试和检测包括导轨的行程测量、定位精度测试和重复定位精度测试等。
最后，需要进行导轨的保养和维护。
导轨在运行过程中会受到环境的影响，如灰尘、湿气等。
因此，在使用过程中，需要定期清理导轨，并进行润滑保养，以延长导轨的使用寿命。
总之，直线导轨的参数和安装都是非常重要的，对于机械设备的运动性能和精度有重要影响。
因此，在选购导轨和安装过程中，需要综合考虑机械设备的需求和导轨的性能，并严格按照导轨厂家提供的安装指导进行操作。
直线导轨固定方法
直线导轨固定方法嗨，宝子们！今天咱们来唠唠直线导轨的固定方法呀。
直线导轨要固定得稳稳当当的，这可是很重要的呢。
一种常见的办法就是用螺栓固定啦。
你就想象一下，螺栓就像小卫士一样，把导轨紧紧地锁在它该在的地方。
在安装的时候呢，得先在机床上或者设备上确定好安装的位置，然后精准地打孔哦。
这打孔可不能马虎，要是孔打得歪歪扭扭的，那导轨装上去也是歪的，就像一个人站在高低不平的地上，肯定不稳当呀。
打好孔之后呢，把螺栓穿过导轨的安装孔，再拧到设备上，拧紧的时候就像给它一个大大的拥抱，让它牢牢固定住。
还有一种方法是用压板固定。
这压板就像是一个小夹板，把导轨夹得死死的。
在使用压板固定的时候呢，要注意选择合适的压板尺寸和形状哦。
就像给导轨挑衣服，得合身才行。
把压板放在导轨的合适位置，然后用螺栓或者其他紧固件把压板固定好。
这时候呀，要检查一下压力是否均匀，如果一边压得紧，一边松松垮垮的，导轨也会不开心的，它就不能很好地工作啦。
另外呢，有些特殊的直线导轨还可以用胶水来辅助固定哦。
不过这个胶水可不是随随便便的胶水，得是那种专门用于工业固定的胶水。
就像给导轨和设备之间涂了一层强力胶，让它们紧紧地粘在一起。
但是用胶水的时候也要小心呢，别涂得到处都是，不然就像一个调皮的小孩把颜料弄得到处都是一样，会搞得一团糟的。
不管用哪种方法固定直线导轨，在固定之前都要把导轨和安装的表面清理干净哦。
要是上面有灰尘或者杂质，就像两个人之间有了小隔阂，肯定不能亲密无间地结合在一起啦。
把表面擦得干干净净的，这样导轨就能更好地固定，也能更顺畅地工作啦。
宝子们，这些直线导轨的固定方法是不是很有趣呢？希望对你们有帮助哦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---昂泰传动
-
9
MSC系列
---昂泰传动
-
10
SME系列
---昂泰传动
-
11
MSR、SMR系列
---昂泰传动
-
12
C. 线性滑轨基准侧的表示与组合
基准面的表示 基准面的表示于滑轨上是在型号与制造号码标记前箭头所指的方向，而滑块上则 是在型号与制造号码标记的相反侧，如下图所示。
---昂泰传动
直线导轨固定方法与安装面的设计
昂泰传动技术部：宋成建
-
1
直线导轨的固定方法
当机械中有振动或冲击力浸染时，滑轨与滑块很可能会偏离原 来的固定地位，而影响运行精度与操作寿命，为防止此景象形 象发生，建议遵守以下的固定编制固定滑轨与滑块
---昂泰传动
-
2
压板固定法(推荐使用)
此编制滑轨与滑块侧面需略微突出床台与工作台边缘，而压板需加 工逃槽，以防止安装时与滑轨或滑块的角部产生干预。
---昂泰传动
-
3
推拔固定法
此方式藉由对推拔的锁紧来施压，过大的锁紧力易造成滑轨弯曲或 外侧肩部变形，所以安装时要特别注意锁紧力的适当性。
---昂泰传动
-
4
定位螺栓固定法
因为安装空间的限制，使用的螺栓尺寸不可太大。
---昂泰传动
-
5
滚柱固定法
滚柱是利用螺栓头部斜度的推进来施压，所以要特别注意螺栓头部的位置。
---昂泰传动
-
14
滑轨与滑块的组合表示
同一支滑轨与其组合的滑块都标示有相同的制造号码与序号。于安装滑轨 时，若需先将滑块卸下，重行组装时请务必确认其为相同的制造号码与序 号，并以相同的方向再安装回去。
---昂泰传动
-
15
滑轨的接续使用
若所需的滑轨长度超过一支滑轨所能制作的最大长度时，可将两支以上的滑轨相接 作接续使用。组装时请依照滑轨连接处之接续记号进行安装，如下图(1)所示。 接续使用的两支滑轨组，为避免滑块同时通过连接处时造成精度变化，建议将接续 位置错开使用，如下图(2)所示
-
---昂泰传动 16
-
13
基准轴的表示
使用在同一平面上的配对滑轨全部标示有相同的制造号码，其中制造号码的末尾附 有"MR"记号的滑轨就是基准轴，如下图所示。在滑块上设有按规定精度加工出来 的基准面，请将此基准面当作工作台的定位侧使用,对于普通级精度(N)的滑轨是没 有"MR"的标记，所以只要是相同制造号码的滑轨每支都可以作基准轴使用。
---昂泰传动
-
6
安装面的设计
安装直线导轨时，为了能实现要求之精度，设计安装面时请参考下列几个要点
A. 安装基座的肩部高度和角部形状
直线导轨的安装为了容易组装及获得较高的组装精度，在滑轨与滑块的 安装面上需设有肩部，肩部高度尺寸请参照下表。
---昂泰传动Biblioteka -7MSA系列
---昂泰传动
-
8
MSB系列
