一个简单功放设计制作与电路图分析
音频功率放大器设计详解
音频功率放大器设计一、设计任务设计一个实用的音频功率放大器。
在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1、最大输出不失真功率P OM≥8W。
2、功率放大器的频带宽度BW≥50Hz~15KHz。
3、在最大输出功率下非线性失真系数≤3%。
4、输入阻抗R i≥100kΩ。
5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围。
二、设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。
下面主要介绍各部分电路的特点及要求。
图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。
一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。
所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。
另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。
对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。
对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。
前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。
用8550和8050制作的晶体管小功放电路图
用8550和8050制作的晶体管小功放电路图

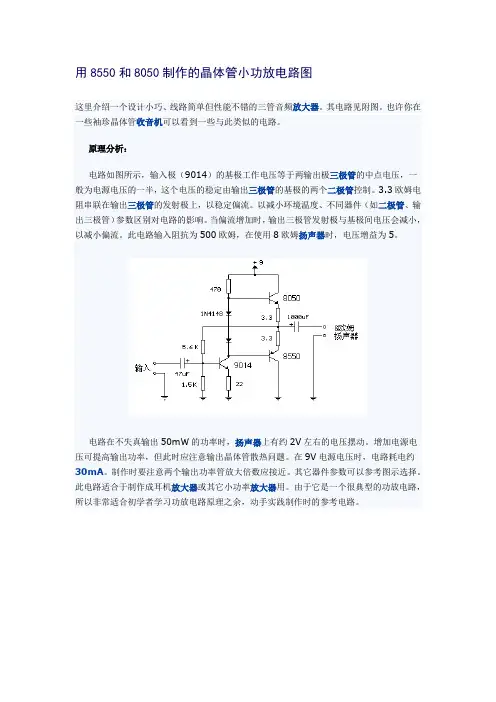

这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。
其电路见附图。
也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。
原理分析：
电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。
3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。
以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。
当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。
此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。
电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。
增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。
在9V电源电压时，电路耗电约30mA。
制作时要注意两个输出功率管放大倍数应接近。
其它器件参数可以参考图示选择。
此电路适合于制作成耳机放大器或其它小功率放大器用。
由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。
一个LM386简单功放电路图
一个LM386简单功放电路图(2010-04-27 22:29:37)分类：无线电_电子_音响_HiFi标签：ita. 两个104的电容本来是用来隔直的,不过好像电脑主板和声卡上出来的音频都不带直流成份,而且用104时输入电平比较高的时候声音有失真,(估计是低频过滤在输入电平高的时候人听起来比较明显).于是去掉两个104的电容.b. 在这个时候上电(我用的是12V),接上我的MP3一听,嗯!还不错,可是就是杂声比较厉害,调了调R1的大小,当R1被调到最大的时候杂声没有了,最小的时候也没有了(这不是废话么,最小的时候输入都没有了.把连接到功放的音频线拔了也没杂音了,原因可能有两个音频线上有电容在输入电阻R1比较小的时候,和LM386自激产生杂音,一放大就不得了了.于是决定R1就直接调到50K,音量就让MP3调去吧.c. 好像一切都没有问题了,拿到电脑上吧,刚接上去,嗯声音停大,不错!!刚以为要完事,电脑里一首歌就放完了,本来该是安静的却听见喇叭里噼噼啪啪,这个噪声奇了怪了,开始还是以为是R1的问题,索性就把R1去掉(反正LM386也不希罕从前级得到能量),噪音仍然存在,怀疑是主板上的高频噪声,于是在输入端并上一个102的电容---不起作用.这个电容也不敢并大了,大了要影响高频特性.又怀疑是功率大了C1吃不消,于是又在电源上并了一个100uF的电容,还是不行.......d. 就在这个时候用手一抓我的功放输入端的焊点,好了!没杂音了,仔细一想,原来是这样:我从电脑接出来的线是一个声道和一个地,现在将这两个都悬浮起来接到功放上,两边没有共地,电脑主板上情况有复杂,所有有点噼噼啪啪的声音也正常,于是用了一个104的电容将电脑地和功放地一共起来,问题解决!效果很好,于是图就定成这样:3.建议以我使用的LM386-N1为标准的建议a. 供电,除非你保证你的供电是标准的12V,要不你就用9V.毕竟极限电压就在15V上b.两个LM386一定要是同一批次出来的,这样对称性比较好,你要是用不同厂家的386来做BTL,哪就等着听嗡嗡声吧c.LM386的增益其实可以通过在1,8两脚之间加电容来调的,如果是不接东西386的增益是最大的.所以用BTL电路没事也就别调什么放大倍数了吧d.LM386-N1的输出功率不大,所以输入的幅度不要搞得太狠,虽然在我的电脑上把声音开到最大还没烧片子,但是也热得可以,所以还是适可而止吧(具体参数我也没测试)e.如果声音比较大还是建议吧C1用到330uF以上.算算价格:LM386一片1块一共两块,电解电容3毛,瓷片电容5分,弄上一小块万用板也就2块不到,一共算4块钱吧,如果想低音听得爽些,花点血本买个带橡皮圈的内磁喇叭吧也就8块左右.一个单声道功放12块搞定,立体声就是24块.效果绝对不差。
功放原理分析图解

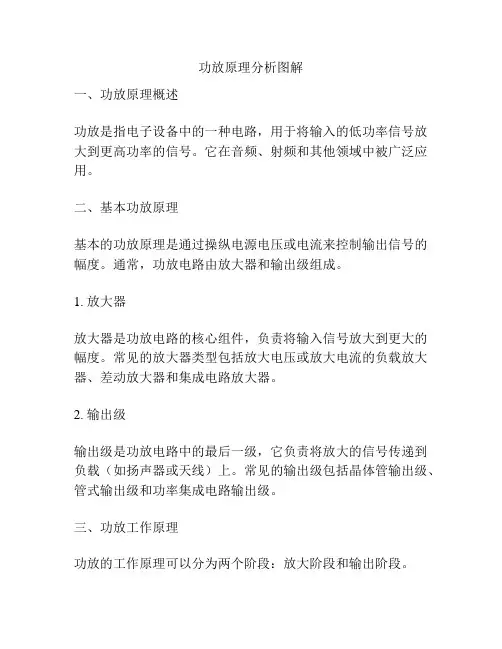

功放原理分析图解一、功放原理概述功放是指电子设备中的一种电路，用于将输入的低功率信号放大到更高功率的信号。
它在音频、射频和其他领域中被广泛应用。
二、基本功放原理基本的功放原理是通过操纵电源电压或电流来控制输出信号的幅度。
通常，功放电路由放大器和输出级组成。
1. 放大器放大器是功放电路的核心组件，负责将输入信号放大到更大的幅度。
常见的放大器类型包括放大电压或放大电流的负载放大器、差动放大器和集成电路放大器。
2. 输出级输出级是功放电路中的最后一级，它负责将放大的信号传递到负载（如扬声器或天线）上。
常见的输出级包括晶体管输出级、管式输出级和功率集成电路输出级。
三、功放工作原理功放的工作原理可以分为两个阶段：放大阶段和输出阶段。
1. 放大阶段在放大阶段，输入信号经过放大器放大。
放大器将输入信号的幅度放大到更大的幅度，但保持输入信号的波形形状不变。
2. 输出阶段在输出阶段，放大的信号经过输出级传递到负载上。
输出级将放大信号的功率提高，以满足负载的要求。
输出级通常使用功率放大器来实现。
四、不同类型的功放原理根据放大器的工作方式和放大介质的不同，功放可以分为几种不同的类型，如AB类、A类、D类和甲类。
1. AB类功放AB类功放是一种常见的功放类型。
它使用两个放大器管（PNP和NPN型）交替工作，以实现高效率和低失真的放大。
它适用于音频和射频应用。
2. A类功放A类功放是一种线性放大器，它在整个输入信号周期内都有信号输出。
该功放类型具有较低的功率效率，但提供高质量的音频放大。
3. D类功放D类功放是一种调制类功放，它使用脉冲宽度调制（PWM）技术来实现信号放大。
D类功放具有高功率效率和低功率损耗，适用于电池供电系统和音频应用。
4. 甲类功放甲类功放是一种效率低但音质高的功放类型。
它提供高保真度的音频放大，适用于专业音频系统和高保真音响。
五、总结功放是将低功率信号放大为高功率信号的电子设备。
它由放大器和输出级组成，通过调整电源电压或电流来控制输出信号的幅度。
TDA2822M制作简单的立体声功放电路集

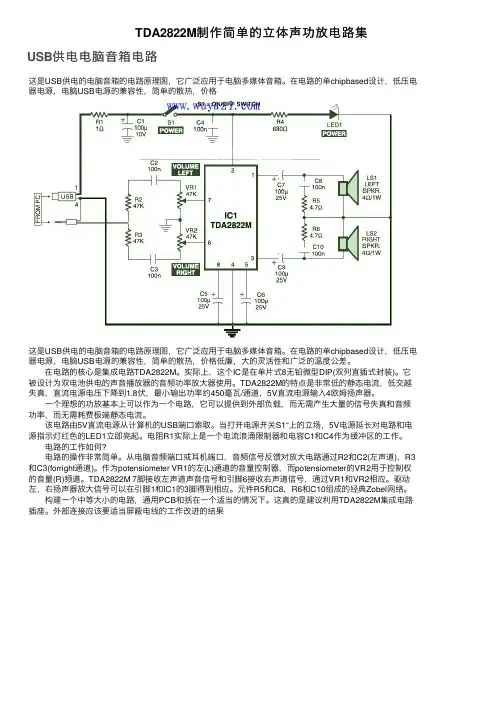

TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。
在电路的核⼼是集成电路TDA2822M。
实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。
它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。
TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。
⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。
该电路由5V直流电源从计算机的USB端⼝索取。
当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。
电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。
电路的⼯作如何? 电路的操作⾮常简单。
从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。
作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。
TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。
驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。
元件R5和C8，R6和C10组成的经典Zobel⽹络。
构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。
这真的是建议利⽤TDA2822M集成电路插座。
外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。
用LM3886制作了一款功放电路

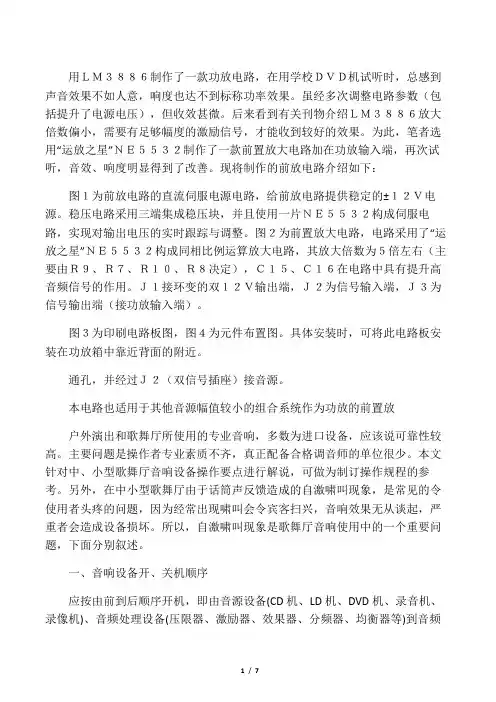

用ＬＭ３８８６制作了一款功放电路，在用学校ＤＶＤ机试听时，总感到声音效果不如人意，响度也达不到标称功率效果。
虽经多次调整电路参数（包括提升了电源电压），但收效甚微。
后来看到有关刊物介绍ＬＭ３８８６放大倍数偏小，需要有足够幅度的激励信号，才能收到较好的效果。
为此，笔者选用“运放之星”ＮＥ５５３２制作了一款前置放大电路加在功放输入端，再次试听，音效、响度明显得到了改善。
现将制作的前放电路介绍如下：图１为前放电路的直流伺服电源电路，给前放电路提供稳定的±１２Ｖ电源。
稳压电路采用三端集成稳压块，并且使用一片ＮＥ５５３２构成伺服电路，实现对输出电压的实时跟踪与调整。
图２为前置放大电路，电路采用了“运放之星”ＮＥ５５３２构成同相比例运算放大电路，其放大倍数为５倍左右（主要由Ｒ９、Ｒ７、Ｒ１０、Ｒ８决定），Ｃ１５、Ｃ１６在电路中具有提升高音频信号的作用。
Ｊ１接环变的双１２Ｖ输出端，Ｊ２为信号输入端，Ｊ３为信号输出端（接功放输入端）。
图３为印刷电路板图，图４为元件布置图。
具体安装时，可将此电路板安装在功放箱中靠近背面的附近。
通孔，并经过Ｊ２（双信号插座）接音源。
本电路也适用于其他音源幅值较小的组合系统作为功放的前置放户外演出和歌舞厅所使用的专业音响，多数为进口设备，应该说可靠性较高。
主要问题是操作者专业素质不齐，真正配备合格调音师的单位很少。
本文针对中、小型歌舞厅音响设备操作要点进行解说，可做为制订操作规程的参考。
另外，在中小型歌舞厅由于话筒声反馈造成的自激啸叫现象，是常见的令使用者头疼的问题，因为经常出现啸叫会令宾客扫兴，音响效果无从谈起，严重者会造成设备损坏。
所以，自激啸叫现象是歌舞厅音响使用中的一个重要问题，下面分别叙述。
一、音响设备开、关机顺序应按由前到后顺序开机，即由音源设备(CD机、LD机、DVD机、录音机、录像机)、音频处理设备(压限器、激励器、效果器、分频器、均衡器等)到音频功率放大器到电视机、投影机、监视器。
LM1875制作功放电路图
LM1875采与TO220启拆结构，形如一只中功率管，体积小巧，中围电路简朴，且输出功率较大.该集成电路里面设有过载过热及感性背载反背电势仄安处事呵护. 之阳早格格创做LM1875主要参数：电压范畴：16～60V固态电流：50MmA输出功率：25W谐波得真：＜0.02%，当f=1kHz，RL=8Ω，P0=20W 时额定删益：26dB，当f=1kHz时处事电压：±25V变换速率：18V/μS电路本理：LM1875功搁板由一个下矮音分别统造的衰减式音调统造电路战LM1875搁大电路以及电源供电电路三大部分组成，音调部分采与的是下矮音分别统造的衰减式音调电路，其中的R02，R03，C02，C01，W02组成矮音统造电路；C03，C04，W03组成下音统造电路；R04为断绝电阻，W01为音量统造器，安排搁大器的音量大小，C05为隔曲电容，预防后级的LM1875曲流电位对付前级音调电路的效率.搁大电路主要采与LM1875，由1875，R08，R09，C066等组成，电路的搁大倍数由R08与R09的比值决断，C06用于宁静LM1875的第4足曲流整电位的漂移，然而是对付音量有一定的效率，C07，R10的效率是预防搁大器爆收矮频自激.本搁大器的背载阻抗为4→16Ω.为了包管功搁板的音量，电源变压器的输出功率不得矮于80W，输出电压为2*25V，滤波电容采与2个2200UF/25V 电解电容并联，正背电源共用4个2200UF/25V的电容，二个104的独石电容是下频滤波电容，有好处搁大器的音量.拆置与调试：工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝战紧香火若搞.准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，末尾焊LM1875，焊接LM1875前须先把LM1875用螺丝牢固正在集热片上，可则正在末尾拆集热片时螺丝很易挨进去.LM1875与集热片交战的部分必须涂少量的集热脂，以利集热.焊接时必须注意焊接品量，对付于初教者，可先正在兴旧的电路板上多训练频频，而后再正式焊接.调试：本功搁板调试特天简朴，电路板焊佳电子元件后，要小心查看电路板有无焊错的场合，特天要注意有极性的电子整件，如电解电容，桥式整流堆，一朝焊反即有兴弃元器件之险，请特天注意.接上变压器，搁大器的输出端先不接扬声器，而是接万用电表，最佳是数隐的，万用表置于DC*2V档.功搁板上电注意瞅察万用电表的读数，正在仄常情况下，读数应正在30mV以内，可则应坐时断电查看电路板.若电表的读数正在仄常的范畴内，则标明该功搁板功能基础仄常，末尾接上音箱，输进音乐旗号，上电试机，转动音量电位器，音量大小该当有变更，转动下矮音旋钮，音箱的音调有变更.值得一试的真验：将C6短路，用万用表测LM1875输出端的曲流电位，瞅是可是正在30MV以内，而后接上音箱试二小时，用万用表测LM1875输出端LM1875是好国国家半导体公司(NS)推出的下保真集成电路.其劣良的本能战诱人的音色已被稠密收烧友所担当,正在九十年代曾风靡一时.LM1875采与TO220启拆结构,形如一只中功率管,体积小巧,中围电路简朴,且输出功率较大.该集成电路里面设有过载过热及感性背载反背电势仄安处事呵护,是中下等声响的理念采用之一.LM1875主要参数:电压范畴:16~60V固态电流:50MmA输出功率:25W谐波得真:〈0.02%,当f=1kHz,RL=8Ω,P0=20W时额定删益:26dB,当f=1kHz时处事电压:±25V变换速率:18V/μS电路本理:XDA02功搁板由一个下矮音分别统造的衰减式音调统造电路战LM1875搁大电路以及电源供电电路三大部分组成,音调部分采与的是下矮音分别统造的衰减式音调电路,其中的R02,R03,C02,C01,W02组成矮音统造电路;C03,C04,W03组成下音统造电路;R04为断绝电阻,W01为音量统造器,安排搁大器的音量大小,C05为隔曲电容,预防后级的LM1875曲流电位对付前级音调电路的效率.搁大电路主要采与LM187 5,由1875,R08,R09,C066等组成,电路的搁大倍数由R08与R 09的比值决断,C06用于宁静LM1875的第4足曲流整电位的漂移,然而是对付音量有一定的效率,C07,R10的效率是预防搁大器爆收矮频自激.本搁大器的背载阻抗为4→16Ω.XDA02功搁板的电源电路如下图所示,为了包管功搁板的音量,电源变压器的输出功率不得矮于80W,输出电压为2*25V,滤波电容采与2个4700UF/25V电解电容并联,正背电源共用4个4700UF/25V的电容,二个104的独石电容是下频滤波电容,有好处搁大器的音量.拆置与调试:工具准备:20W电烙铁一把,最佳是可调温的,若需要的话可与站少通联;万用电表一个,尖嘴钳一把,螺丝刀一把,焊锡丝战紧香火若搞.准备焊接:焊接时先焊接跳线,再焊接电阻,再焊电容,再焊整流管,再焊电位器,末尾焊LM1875,焊接LM1875前须先把LM1875用螺丝牢固正在集热片上,可则正在末尾拆集热片时螺丝很易挨进去.LM1875与集热片交战的部分必须涂少量的集热脂,以利集热.焊接时必须注意焊接品量,对付于初教者,可先正在兴旧的电路板上多训练频频,而后再正式焊接.调试:本功搁板调试特天简朴,电路板焊佳电子元件后,要小心查看电路板有无焊错的场合,特天要注意有极性的电子整件,如电解电容,桥式整流堆,一朝焊反即有兴弃元器件之险,请特天注意.接上变压器,搁大器的输出端先不接扬声器,而是接万用电表,最佳是数隐的,万用表置于DC*2V档.功搁板上电注意瞅察万用电表的读数,正在仄常情况下,读数应正在30 mV以内,可则应坐时断电查看电路板.若电表的读数正在仄常的范畴内,则标明该功搁板功能基础仄常,末尾接上音箱,输进音乐旗号,上电试机,转动音量电位器,音量大小该当有变更,转动下矮音旋钮,音箱的音调有变更.值得一试的真验:将C6短路,用万用表测LM1875输出端的曲流电位,瞅是可是正在30MV以内,而后接上音箱试二小时,用万用表测LM1875输出端的曲流电位,瞅曲流电位是可正在30MV以内,如果是的话,则C6那个电容不妨省掉,那样的话,此搁大板便成一个杂曲流功搁了电路曲流化并改为电流反馈后，频响拓宽，矮音力度明隐巩固，下频剖析力减少，中音量感巩固，音量较尺度电路普及很多，使进暂听不厌、用此功搁与新德克6800杂甲类功搁对付比试听，推惠威天鹅 M1.2音箱，15仄圆米房间，约有10W安排输出，音色极为靠近新德克机，声音力空、剖析力与之八二半斤.LMl875下音细致一面，新德克6800人声薄度强——面，二者不共之小，出乎意料.然而LMl875曲流化电流背反馈电路的缺累也使人感触若有所得：功率偏偏小，固态时有可闻的接流声，真测LMl8 75固态时输出端有几到十几mV的电压.曲流化电流背反馈BTL电路睹图2，与消尺度BTL电路中的C12、C22，使电路曲流化；电阻R16与R26是与样电阻，电流反馈旗号经R15、 R16、R25、R26分别加进搁大器A1、A2的反相输进端，R13、R14、R15、R16的阻值决断搁大器删益的大小.用图2电路真验，不管何如通断电源与输进旗号，输出端末究不曲流输出，而且不固态输出噪音，启机时喇叭中惟有沉微“叭”音，闭机时扬声器中绝无噪音可闻.通过真验可知，此种输进电路处事格中宁静，纵然正在启大音量或者固态时将输进端子拔掉再插上，电路也不会自激.电容C11对付音量效率很大，去掉此电容后，少远赶快一明，中下音变得浑澈细致，矮音富裕弹性战力度.曲流化电流背反馈BTL电路继启了曲流化电流背反馈O CL电路音量的便宜，得真进一步减小，输出功率删大到本去的3倍，达到了60瓦以上，克服了其启闭机扬声器中有冲打声战固态时有接流声的缺面，是LM1875的理念劣化电路.。
20W单端纯甲类功放
20W单端纯甲类功放20W单端纯甲类功放电路图，电路十分简单，所用元件很少。
符合“简洁至上”的原则,用料普通，易于仿制。
最近，好友赠送一幅20W单端纯甲类功放电路图，电路十分简单，所用元件很少。
符合“简洁至上”的原则,用料普通，易于仿制，看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，特撰写此文，与广大的音响发烧友交流。
原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。
8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。
经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。
1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。
根据理论计算，1UF的电容与输入电阻22K 组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。
（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。
现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。
）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。
8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。
由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。
（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。
如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。
本机取2.4MA还是比较合适的。
lm386功放电路
lm386功放电路1. 引言LM386是一种经典的音频功放集成电路，被广泛应用在各种电子设备中，例如收音机、音响、喇叭和各种便携式音频设备。
它具有简单的设计和低成本的特点，并且能够提供足够的功率输出，适用于一般的音频放大应用。
本文将介绍如何设计和组装一个基本的LM386功放电路，并提供相应的电路图和材料清单。
2. 器件清单在准备组装LM386功放电路之前，我们需要准备以下器件和材料：•LM386集成电路芯片•电容：0.1μF x 2、10μF x 1•电阻：10Ω、4.7kΩ、220Ω•电感（可选）：10mH•音频输入接口（例如3.5mm音频插头）•扬声器•杜邦线•面包板•电源（可以是直流电源适配器或者电池）3. 电路原理电路图电路图4. 电路设计和组装步骤步骤1：连接电容和电阻1.在面包板上找到一个行数足够长的行，并在其两端分别连接10μF电容。
这两个电容将作为输入和输出的耦合电容。
2.将4.7kΩ电阻连接到输入耦合电容的负极。
3.将220Ω电阻连接到输出耦合电容的负极。
步骤2：连接IC芯片1.将LM386芯片插入面包板上的合适位置。
确保芯片的引脚与面包板上的行连接。
2.将芯片的引脚1连接到输入耦合电容的正极。
3.将芯片的引脚2连接到地线（用黑色杜邦线表示）。
4.将芯片的引脚3连接到电源正极（用红色杜邦线表示）。
5.将芯片的引脚4连接到输出耦合电容的正极。
6.将芯片的引脚5连接到地线。
7.将芯片的引脚6连接到步骤1中连接的220Ω电阻。
8.将芯片的引脚7连接到地线。
9.将芯片的引脚8连接到正极扬声器。
步骤3：连接音频输入1.获得一个3.5mm音频插头，并连接它到步骤1中连接的4.7kΩ电阻的另一端。
2.在面包板上选择一个合适的位置，连接插头的引脚到步骤1中连接的4.7kΩ电阻的另一端。
步骤4：可选的电感连接1.如果需要对音频信号进行额外的滤波和增强，可以将一个10mH电感连接到步骤1中连接的10μF电容之间。
一个很典型的小功放电路
一个很典型的小功放电路
这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。
其电路见附图。
也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。
原理分析：
电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。
3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。
以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。
当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。
此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。
电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。
增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。
在9V电源电压时，电路耗电约30mA。
制作时要注意两个输出功率管放大倍数应接近。
其它器件参数可以参考图示选择。
此电路适合于制作成耳机放大器或其它小功率放大器用。
由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。
音频功率放大器原理图
音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。
它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。
音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。
原理图中包括输入端、放大电路、输出端和电源端。
输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。
放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。
功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。
电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。
音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。
这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。
在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。
例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。
总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。
通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。
15W纯甲类功放电路图及原理
15W纯甲类功放电路图及原理纵观目前市场上的Hi－Fi功放，输出功率在100W以上的以甲乙类放大产品居多，50～100W的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W的纯甲类功放，若以30％计其效率，则静态功耗就有 330W之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其“发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB 以上，则10～20W的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W左右的音质音色较好的功放，静态功耗在100W以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些“好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W纯甲类功放，试图在这方面做一些尝试。
一电路原理1、功放电路由 VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
输出级由两只型号相同的 NPN型大功率晶体管VT5、VT6组成，而没有采用互补对称推挽电路。
MOS管功率放大器电路图与原理图文及其解析
MOS管功率放大器电路图与原理图文及其解析放大器电路的分类本文介绍MOS管功率放大器电路图，先来看看放大器电路的分类，按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。
甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。
功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。
功率放大器电路的特殊问题（1）放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。
（2）放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。
因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。
（3）放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。
放大电路的实质就是能量转换电路，因此它就存在着转换效率。
常用MOS管功率放大器电路图MOS管功率放大器电路图是由电路稳压电源模块、带阻滤波模块、电压放大模块、功率放大模块、AD转换模块以及液晶显示模块组成。
（一）MOS管功率放大器电路图-系统设计电路实现简单，功耗低，性价比很高。
该电路，图1所示是其组成框图。
电路稳压电源模块为系统提供能量；带阻滤波电路要实现50Hz频率点输出功率衰减；电压放大模块采用两级放大来将小信号放大，以便为功率放大提供足够电压；功率放大模块主要提高负载能力；AD转换模块便于单片机信号采集；显示模块则实时显示功率和整机效率。
（二）MOS管功率放大器电路图-硬件电路设计1、带阻滤波电路的设计采用OP07组成的二阶带阻滤波器的阻带范围为40～60 Hz，其电路如图2所示。
带阻滤波器的性能参数有中心频率ω0或f0，带宽BW和品质因数Q。
Q值越高，阻带越窄，陷波效果越好。
2、放大电路的设计电压放大电路可选用两个INA128芯片来对微弱信号进行放大。
采用6n8P+EL156自制的电子管功放电路
采用6n8P+EL156自制的电子管功放电路下图是采用6n8P+EL156构成的功率放大器电路原理，笔者这台机器的所有参数都标注在图上，包括各点实测电压等等，基本是按照厂家推荐的单端甲类功放数据制作的。
本机线路简洁，爱好者只要按图焊接无误就可基本达到要求。
图中是一个声道的电路，另一声道完全相同。
本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。
通常前级包括前置放大与推动两级，以满足功放胆的推动要求。
然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。
在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。
前级放大管6N8P为双三级胆，采用并联方式，也可根据个人喜好更换成6N6等“小个头”，或其他个人音色喜好的前级管，使整机在视觉上更显个性，当然换管音色也会发生变化，总之，胆功放是个性的东西，音色的改变只要满足自己的喜好就行。
电源部分比较简单，笔者不再提供电源部分的原理图，这台机器采用了高、低压两只电源变压器，一只低压变压器提供6N8P和EL156的三组灯丝6. 3V绕组，另一只高压变压器提供整流管5Z8的一组灯丝5V绕组和两组450V／0．2A的高压绕组，然后由两只电感滤波后分别供给左右声道。
足够的灯丝预热对电子管的寿命有积极作用，所以开机时要先开低压开关，等电子管完全预热后再开高压开关，关机过程正好相反。
单端甲类胆机输出变压器的绕制要求是比较高的。
笔者这台机器上的4个变压器和2个电源滤波电感都是在深圳一家专业厂绕制的，数据、绕法由笔者提供，采用4夹3分层、交叉绕制，两只采用96#硅钢片制作的输出变压器，经测试各项指标达到设计要求，低频、中频、高频的方波测试也不错。
由于元件很少，本机采用了“搭棚焊”工艺，C1、C2、C3采用大家熟悉的红色“WIMA'’，C4、C5采用金属化无感涤纶电容。
关于胆机的布线、结构以及调试在很多文章中都有详细的介绍，本文就不再叙述。
功率放大器电路图及其原理
一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。
二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。
又是给后级提供栅负压的偏值电阻。
它适用于栅负压较高的功率管制作的功放电路。
电路比较简单。
电路中两个竹子的灯丝接地端。
应接在各自阴极电阻的下端。
同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。
电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。
同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。
三、推挽式功率放大级的正偏压电路此电路用EL34管。
在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。
调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。
正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。
四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。
该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。
AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。
通过干电池提供3V单电源供电，接收放大电路如图2所示。
放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。
系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。
五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。
TDA1521制作15W双声道功放电路图
TDA1521制作15W双声道功放电路图TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路,TDA1521该电路摘自长虹C2191，为OTL双声道接法。
TDA1521引脚功能及参考电压:1脚:11V——反向输入1(L声道信号输入)2脚:11V——正向输入13脚:11V——参考1(OCL接法时为0V,OTL接法时为1/2Vcc)4脚:11V——输出1(L声道信号输出)5脚:0V——负电源输入(OTL接法时接地)6脚:11V——输出2(R声道信号输出)7脚:22V——正电源输入8脚:11V——正向输入29脚:11V——反向输入2(R声道信号输入) TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。
其中的参数为:TDA1521在电压为?16V、阻抗为8Ω时～输出功率为2×15W～此时的失真仅为0.5,。
输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。
其电路设有等待、静噪状态～具有过热保护～低失调电压高纹波抑制～而且热阻极低～具有极佳的高频解析力和低频力度。
其音色通透纯正～低音力度丰满厚实～高音清亮明快～很有电子管的韵味。
1、本功放板经过精心设计、布局。
板材选用1.6mm的优质玻璃纤维板～焊盘喷锡制造,尺寸:7.5cm*7cm)。
2、本功放板输出不失真功率为:15W*2。
散热片尺寸为76MM*43MM*22MM.3、整流为3A～200V的HER303快恢复二极管～电源滤波和退偶电容选用日本黑金刚105?长寿命电容～高频滤波为松下CBB无极电容。
耦合为橘红色的飞利浦补品电容～贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。
芯片为原装的飞利浦TDA1521(非台湾产,。
4、优质的元件和合理的设计保证了本功放板的音质十分出色。
,本功放板实物和图片完全相同,。
整流快恢复二极管是原装库存的～管脚有少许氧化～焊接前请用刀片清理好管脚的氧化层再焊接～防止虚焊:5、电源建议选用交流双12V输出～功率不小于30W的变压器。
TDA2030功放电路原理及电路图演示教学
T D A2030功放电路原理及电路图
TDA2030功放电路原理及电路图
电路以TDA2030为中心组成的功率放大器，特点有：失真小、外围元件少、装配简单、功率大、保真度高等，很适合无线电爱好者和音响发烧友自制，学生组装。
特意提供TDA2030功放电路图.
工作原理：
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2
（R7、R8、R9、C7）为功放IC输入端的偏置电路，本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。
C1
（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。
信号流程：
音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。
二、性能参数
输入电压：AC≤18V DC≤24V
输出功率：Po＝15W＋15W(RL=4Ω)
输出阻抗：4—8 Ω
三、功放电路图。
最简单的单差分OCL功放电路图
最简单的单差分OCL功放电路图最简单的单差分OCL功放电路图现代功放随着性能的不断提高，电路结构也越来越复杂，这是业余制作者尤其是初学者最感头痛的问题，这里向大家介绍一个最简功放电路，看一看能简化到什么程度，又能达到怎样的性能，这也是一个令人感兴趣的问题。
1)电路原理和性能(1)电路分析图1是本功放的申路图，功放部分元器件连晶体管在内仅20个左右，乍下看象一个原理简图，但确确实实是一个可付诸实用的功放，而且它能以较低的谐波失真向8Ω(4Ω)负载提供≥50W(120W)的输出功率。
它采用典型的OCL电路，但制作时根据实践情况对设计作了必要的改进。
输入级BG1—2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。
对简单的电路结构，这是需要加以尽量考虑的。
第二级BG3为主电压放大级，它提供大部分电压增益，但未采用常见的“自举”电路。
大功率放大器采用“自举”电路对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利减少元件简化电路。
C2是相位补偿电容。
末级由BG4—7以最简方式复合而成的互补输出级，元件少无调整，使采用功率较小的推动管BG4—5也足以满足推动末级输出100W以上的要求。
末级静态电流的设定以减小低输出功率时的交越失真为主，通常取40—50mA。
至于大输出功率时的交越失真因“掩蔽”效应，影响不明显。
对静态电流也未作热补偿，工作时随着温度上升静态电流也相应上升，但试用中并未出现失控。
这样做可简化安装工艺、减少调试手续，此外，稍大的静态电流多少也能降低一些大输出时的交越失真。
C3作电源高频退耦。
本机加上总体负反馈后的增益约20倍(26dB)，但取消总体负反馈后也能很好工作雪满功率输出波形仍是对称的，用示波器观察未见波形失真，用失真仪测试谐波失真，与加负反馈后相比升高并不大(仅0．2％左右)。
可以看出，本机的开环性能不错。
LM1875制作功放电路图
LM1875采取TO220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。
该集成电路内部设有过载过热及感性负载反向电势平安工作呵护。
之宇文皓月创作LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：＜0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μS电路原理：LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采取的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。
放大电路主要采取LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器发生低频自激。
本放大器的负载阻抗为4→16Ω。
为了包管功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采取2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。
装配与调试：工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。
准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊LM1875，焊接LM1875前须先把LM1875用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。
LM1875与散热片接触的部分必须涂少量的散热脂，以利散热。
NE5532典型电路图
这是一款用NE5532推动的单端甲类耳机放大电路，当然NE5532也可以换成其他如AD827和OPA2*等的高档运放。由于后级管工作在甲类状态，相信音质会不错
巧用NE5532作平衡输入话筒放大器电路图
一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以得很高，能满足专业级的要求，且电路简单，制作方便。平衡输入话筒放大器的电路见下图所示。电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添加一块运算放大器组成两路平衡输人话筒放大器。电路原理：由Cannon(卡依)插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益(约为34dB)。A2和其外围元件构成增益为0dB的平衡不平衡信号变换器，它将前级送来的双端输入信号转换成单端输出信号，再馈给有关系统作进一步处理。由于本电路采用平衡输入对称放大，所用的运放必须是高精度的，一般通用型运算放大器不宣使用o A1、A2均应采用NE5532高速运算放大器，若有条件还可使用LT1057等“发烧”级运算放大器。所有电阻均采用误差为1％的五色环金属膜电阻据，并用数字万用表筛选，再配对使用，以确保双端信号幅度一致。C1-C3可用高频瓷片电容器，C4用优质CBB电容器。输入插座采用卡依插座。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
NE5534运放制作精品耳机放大器电路图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个简单功放设计制作与电路图分析|电路图 - dickmoore的日志 - 网易博客
默认分类 2009-11-09 19:01 阅读32 评论0
字号：大中小
一个简单功放设计制作与电路图分析|电路图
电子资料 2009-11-06 11:15
功放电路图

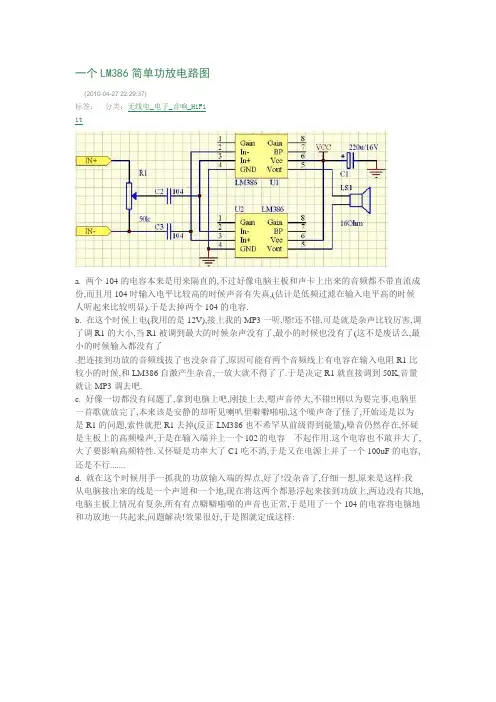

一个简单功放设计制作与电路图分析
我的电脑音响坏了快一年了，每次看电影都用耳机,每次用的耳朵都痛,很不爽.因此就想亲手做一个小功放用用,前几天又去了趟电子市场发现有LM386，很便宜，所以干脆用386做了一个单声道的功放先用着,有时间把另外一个声道也加上.在这里把功放设计到调试基本完成的过程写写,纪念这个过程.
1.设计
我们是听听就算的门外汉,对20~20K的音域也不是完全敏感.所以幅频特性不用考虑太多,但是自己要用得爽声音一定要大,因此LM386一般的输出功率肯定是不够拉(好像极限功率也就1W左右,具体还是看芯片资料吧),所以就浪费些多加个LM386做成BTL电路,提高一倍再说.设计出来的电路就是这个样子,原理很简单,就不说了
2.调试
a. 两个104的电容本来是用来隔直的,不过好像电脑主板和声卡上出来的音频都不带直流成份,而且用104时输入电平
比较高的时候声音有失真,(估计是低频过滤在输入电平高的时候人听起来比较明显).于是去掉两个104的电容. b. 在这个时候上电(我用的是12V),接上我的MP3一听,嗯!还不错,可是就是杂声比较厉害,调了调R1的大小,当R1被
调到最大的时候杂声没有了,最小的时候也没有了(这不是废话么,最小的时候输入都没有了
.把连接到功放的音频线拔了也没杂音了,原因可能有两个音频线上有电容在输入电阻R1比较小的时候,和LM386自激产生杂音,一放大就不得了了.于是决定R1就直接调到50K,音量就让MP3调去吧.
c. 好像一切都没有问题了,拿到电脑上吧,刚接上去,嗯声音停大,不错!!刚以为要完事,电脑里一首歌就放完了,本来该是安静的却听见喇叭里噼噼啪啪,这个噪声奇了怪了,开始还是以为是R1的问题,索性就把R1去掉(反正LM386也不希罕从前级得到能量),噪音仍然存在,怀疑是主板上的高频噪声,于是在输入端并上一个102的电容---不起作用.这个电容也不敢并大了,大了要影响高频特性.又怀疑是功率大了C1吃不消,于是又在电源上并了一个100uF的电容,还是不行.......
d. 就在这个时候用手一抓我的功放输入端的焊点,好了!没杂音了,仔细一想,原来是这样:我从电脑接出来的线是一个声
道和一个地,现在将这两个都悬浮起来接到功放上,两边没有共地,电脑主板上情况有复杂,所有有点噼噼啪啪的声音也正常,于是用了一个104的电容将电脑地和功放地一共起来,问题解决!效果很好,于是图就定成这样:
3.建议
以我使用的LM386-N1为标准的建议
a. 供电,除非你保证你的供电是标准的12V,要不你就用9V.毕竟极限电压就在15V上
b.两个LM386一定要是同一批次出来的,这样对称性比较好,你要是用不同厂家的386来做BTL,哪就等着听嗡嗡声吧
c.LM386的增益其实可以通过在1,8两脚之间加电容来调的,如果是不接东西386的增益是最大的.所以用BTL电路没
事也就别调什么放大倍数了吧
d.LM386-N1的输出功率不大,所以输入的幅度不要搞得太狠,虽然在我的电脑上把声音开到最大还没烧片子,但是也热
得可以,所以还是适可而止吧(具体参数我也没测试)
e.如果声音比较大还是建议吧C1用到330uF以上.
算算价格:LM386一片1块一共两块,电解电容3毛,瓷片电容5分,弄上一小块万用板也就2块不到,一共算4块钱吧,如果想低音听得爽些,花点血本买个带橡皮圈的内磁喇叭吧也就8块左右.一个单声道功放12块搞定,立体声就是24块.
效果绝对不差.不过主要目的还是自己玩,你说呢?现在给个全图吧,晚上用手机拍的,效果不太好.....。
