分离器的结构原理

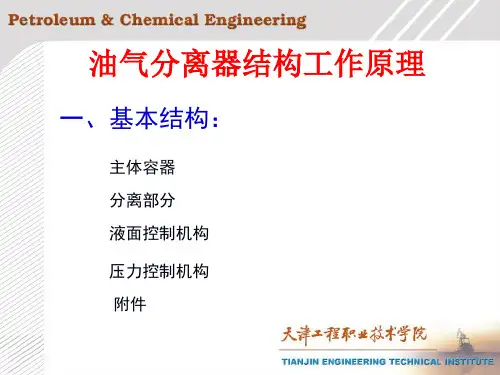

油气分离器结构工作原理
一、基本结构：
水包： 分离器隔板下面的容 积内装有水，其侧下部 焊有小水包，小水包中 间焊有小隔板，小水包 中的水与分离器隔板以 下的大水包及玻璃管相 连通。
小水包
一、基本结构：
分离伞
在分离筒的上部，由两层伞 状盖子组成。使上升的气体改
出气管
分离器伞
变流动方向，使其中携带的小 液滴粘附在上面，起到二次分 离的作用。
出气管 进入分离器的油气混合物进
行计量时天然气的外出通道
一、基本结构：
量油玻璃管 通过闸门及管线，其上端与
分离器顶部相通下部与小水 包连通，玻璃管与分离筒构 成一个连通器供量油用。
支架
用来支撑分离器。
量油玻璃管
支架
一、基本结构：
排油管 是分离器中的油排出通道，
其焊在分离器隔板中心处，并
与分离器隔板以上相通。
排油管
一、基本结构：
压力表 供观察分离器内部的压力
加 水 漏 安全阀
安全阀 保护分离器，防止压力过高
破坏分离器 加水漏斗与闸门 给分离器的水包加水用。
斗
二、工作原理：
油气混合物经进油管线进入分离器 后，喷洒在挡油帽上(散油帽)，扩 散后的油靠重力沿管壁下滑到分离 器的下部，经排油管排出。同时， 气体因密度小而上升，经分离伞集 中向上改变流动方向，将气体中的
气
油气
小油滴粘附在伞壁 上，聚集后附
壁而下，脱油后的气体经分离器顶 部出气管进入管线进行测气。
油
三、玻璃管手动量油原理
在分离器侧壁装一高压玻璃管和分离筒构成连通器，根
据连通器原理，分离器内液柱压力与玻璃管内水柱压力
相平衡，因此，当分离器内液柱上升到一定高度时，玻 璃管内水柱也相应上升一定高度，但因液、水密度不同， 分离器内液柱和玻璃管中的水柱上升高度也不相同。只 要知道玻璃管内水柱高度hw，就可以计算出分离器内液 柱上升高度How，记录玻璃管内水柱上升高度所需时间t， 则可计算出分离器内液柱重量，就可求出该井日产量。
分离器原理
分离器原理
分离器是一种常用的化工设备，它的原理是利用不同物质在不同条件下的物理性质的差异，通过分离作用将混合物中的各种组分分离出来。
分离器广泛应用于化工、制药、食品、环保等领域，起着至关重要的作用。
首先，我们来讨论一下分离器的原理。
分离器的原理主要包括以下几个方面：
一、物理性质差异原理。
许多混合物的组分在物理性质上有着明显的差异，比如沸点、相对密度、溶解度等。
利用这些差异，可以通过蒸馏、结晶、沉淀等方法将混合物中的各组分分离出来。
二、离心分离原理。
离心分离是利用不同物质在离心力作用下的不同沉降速度，从而实现分离的原理。
这种原理在生物制药、生物工程等领域得到了广泛的应用。
三、膜分离原理。
膜分离是利用半透膜对物质的选择性透过性，将混合物中的成分分离出来的原理。
膜分离技术在水处理、生物制药等领域有着重要的应用价值。
四、萃取原理。
萃取是利用不同物质在不同溶剂中的溶解度差异，通过向混合物中加入适当的溶剂，将混合物中的组分分离出来的原理。
萃取技术在石油化工、化学制药等领域得到了广泛应用。
以上所述，就是分离器的原理及其应用。
分离器作为一种重要的化工设备，其原理的掌握对于工程师和技术人员来说至关重要。
通过对分离器原理的深入了解，可以更好地设计和操作分离器设备，提高生产效率，保证产品质量。
总之，分离器原理是化工领域的基础知识，它的应用涉及到许多领域，对于提
高生产效率，保证产品质量，具有重要的意义。
希望大家能够深入学习分离器原理，不断提高自身的专业水平，为化工行业的发展贡献自己的力量。
三相分离器的结构和工作原理

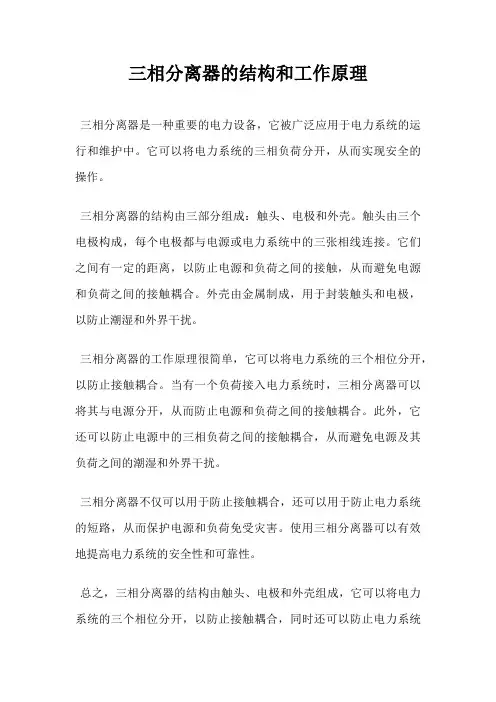

三相分离器的结构和工作原理
三相分离器是一种重要的电力设备，它被广泛应用于电力系统的运行和维护中。
它可以将电力系统的三相负荷分开，从而实现安全的操作。
三相分离器的结构由三部分组成：触头、电极和外壳。
触头由三个电极构成，每个电极都与电源或电力系统中的三张相线连接。
它们之间有一定的距离，以防止电源和负荷之间的接触，从而避免电源和负荷之间的接触耦合。
外壳由金属制成，用于封装触头和电极，以防止潮湿和外界干扰。
三相分离器的工作原理很简单，它可以将电力系统的三个相位分开，以防止接触耦合。
当有一个负荷接入电力系统时，三相分离器可以将其与电源分开，从而防止电源和负荷之间的接触耦合。
此外，它还可以防止电源中的三相负荷之间的接触耦合，从而避免电源及其负荷之间的潮湿和外界干扰。
三相分离器不仅可以用于防止接触耦合，还可以用于防止电力系统的短路，从而保护电源和负荷免受灾害。
使用三相分离器可以有效地提高电力系统的安全性和可靠性。
总之，三相分离器的结构由触头、电极和外壳组成，它可以将电力系统的三个相位分开，以防止接触耦合，同时还可以防止电力系统
的短路，从而保护电源和负荷免受灾害。
分离器工作原理
分离器工作原理
分离器是一种用于将混合物中的不同成分分离的装置。
它基于不同成分在物理性质上的差异，利用这些差异进行分离。
以下是分离器的几种常见工作原理：
1. 浮选：浮选是一种根据物质的相对密度差异进行分离的原理。
利用浮力，将密度较小的成分浮起并被收集，而密度较大的成分沉淀在底部。
2. 重力分离：重力分离是利用物质在介质中受到的重力不同而进行分离的原理。
常见的方法包括沉淀、沉降、沉降离心和沉淀脱水等。
3. 溶解度差异分离：溶解度差异分离是通过将混合物溶解于适当的溶剂中，利用不同成分的溶解度差异来实现分离。
通过调节温度、压力和溶剂浓度等条件，使得目标成分溶解于溶剂中，而其他成分无法溶解或溶解度较小。
4. 热分离：热分离是根据不同成分的沸点差异进行分离的原理。
通过加热混合物，使成分逐渐汽化，然后在不同温度、压力条件下进行冷凝，从而实现分离。
5. 膜分离：膜分离是利用半透膜的选择性渗透性来分离不同成分的原理。
膜可以根据不同的分子尺寸、电荷和亲疏水性，实现对特定成分的选择性分离。
这些工作原理在不同的分离器中可能会有不同的应用，能够满
足不同混合物的分离要求。
分离器的选择和设计需要综合考虑混合物的性质、分离要求和设备经济性等方面的因素。
油分离器的原理
油分离器的原理油分离器是一种用于分离液体混合物中的油和水的设备。
它在工业生产和油田采油等领域有着广泛的应用。
本文将就油分离器的原理进行详细的阐述。
一、油分离器的结构及组成油分离器的主要结构由三部分组成：进料区、分离区和出料区。
其中进料区是混合物的进口，分离区是用于油和水的分离和存储的部分，出料区则是将分离后的油和水输出。
油分离器主要由以下几个部分组成：1. 沉淀池：负责将混合物中的油和水分离，油会沉到池底，水则会漂浮在上面。
2. 分离膜：将沉淀池上面与下面的液体分离，避免油和水的再次混合。
3. 出油管道：将沉淀池里的油引出。
4. 排水管道：将沉淀池里的水排出，避免二次污染。
二、油分离器的原理油分离器的原理基于密度差异的原理。
油的密度比水小，因此会浮在水上。
利用这个原理，油分离器将混在一起的油和水分离开来。
在油分离器中，混合物首先进入沉淀池。
由于油比水密度小，因此会浮在水上，在沉淀池中油会分离出来沉积在池底。
水则会漂浮在上层。
然后，利用分离膜将上下两部分液体分离，从而保证沉淀池中的油和水不再混合。
最后，沉淀池中的油将被引出，用于后续的处理，水则通过排水管道排出。
三、油分离器的分类根据工作原理和使用场合，油分离器可以分为以下几种：1. 重力油水分离器：通过重力对密度差异较大的油和水进行分离。
2. 浮动式油水分离器：通过浮力作用对密度差异较小的油和水进行分离。
3. 离心式油水分离器：通过离心力对油和水进行分离，适用于一些高速运转的机器设备。
4. 膜式油水分离器：通过特殊膜的筛选作用对油和水进行分离。
四、油分离器的应用油分离器在很多行业都有着广泛应用，特别是在石油、化工、制药等领域。
它可以有效分离液体混合物中的油和水，保证处理后的液体具有更高的纯净度和质量。
油分离器还可以对污水进行处理，减少对环境的污染和破坏。
在工业和生活中，污水的处理和排放一直是一个比较严重的问题。
使用油分离器可以有效地降低污水中的油含量，降低对环境的污染。
2-分离器结构及工作原理
CQUST
CQUST 2.3 卧式分离器与立式分离器的比较和选择
比较内容 分离效果 排污能力 占地面积
操作 搬运 液面波动
卧式分离器 较好 较差 较大 方便 方便
不易控制Leabharlann 立式分离器 较差 较好 较小
较难操作 较难操作 易于控制
CQUST
2.4 各种分离设备优缺点比较
比较内容 分离效率 分离后流体的稳定性 变化条件的适应性 操作的灵活性 处理能力（直径相同） 单位处理能力的费用 处理外来物能力 处理起泡原油的能力 活动使用的适应性 安装所需要的空间
重力式
利用液体和气、 固密度的不同而受 到的重力的不同来 实现分离
分离器
旋风式
利用液体和气、固 做旋转运动时所受到 的离心力不同来实现 分离
过滤式
利用气流通道 上的过滤元件或 介质实现分离
1.2.2 按分离器功能进行分类
CQUST
分离器
计量分离器
主要作用是完成 油气水的初步分离并 计量，一般属低压分 离器。
A天然气管线冻结或严重堵塞 B水排出管线堵塞
C水位系统控制失灵 D报警系统失灵
4．分离器重力分离段的长度取决于（ ）。
A 液滴大小、气体流速、液滴密度 B 容器直径、气体密度、紊流程度 C A+B
5．油气分离器中直接影响分离效果的部分为（ ）。
A 分离部分
B 液面控制部分 C 压力控制部分 D 加热部分
波浪破碎器：垂直档板 除沫板：倾斜的平行板片或管束。 旋流破碎器：破除旋涡防止二次夹带 雾沫脱除器
丝网垫：适用但易堵塞（气流速度要适宜）。 叶板除雾器：改变为层流。 离心式除雾器：效果好但压降大且对流量敏感。
CQUST 2.6 分离器外壳及主要内部构件
分离器的内部结构和主要工作原理
2011年04月
什么是分离器
分离器是把混合的物质分离成两种或两种以上不同的物质的机器。
-
油气水三相分离器 油气水三相分离器是油气田开发生产过程中最常用的设备之一
其工作原理是:油气水混合物高速进入分离器,靠混合组态的流动及重力作 用脱出大量的原油伴生气,脱气后的油水混合物进入油水混合腔,同时注入破乳 剂或反相破乳剂,在此过程中油水混合物得到稳流,降低来液的雷诺系数,再经 油水腔的重力分离,水得以沉降,原油上升漫过油水堰板进入油腔, 从而达到油 气水三相分离的目的。
-
油气水三相分离器——P1
涠洲121油田的 二级分离器
-
油气水三相分离器——P2
涠洲121油田的 二级分离器
-
油气水三相分离器——P3
分离器进口 挡板
-
油气水三相分离器——P4
分离器内部的 防波器
-
油气水三相分离器——P5
分离器内部的 可调偃板
-
油气水三相分离器——P6
分离器内部气相 出口的捕雾器
捕集器的操作要点和常见故障
几点思考问题 1、段塞流捕集器操作的控制； 2、下游为捕集器时通球作业要点； 3、液位与三相分离器控制的区别； 4、上游液体长期增多后的影响和控制； 5、上游气体长期增多后的影响和控制；
-
常见故障 1、仪控失效； 2、油水界面不准确； 3、油界面波动较大； 4、管件外漏油气； 5、腐蚀结垢问题；
撇油罐的操作要点和常见故障
-
几点思考问题 1、煤田效果； 2、理想效果； 3、压力控制； 4、液位控制；
常见故障 1、压力控制问题； 2、油腔大量进水； 3、水腔液位影响因素； 4、上游进水问题；
油气分离器的结构工作原理
油气分离器的结构工作原理
油气分离器是用于分离液体和气体混合物的设备。
它的特点是体积小，重量轻，抗压性能强，使用寿命长，清洁度高。
油气分离器是一种不含碳
分子和空气的精细膜分离装置，用于分离混合物中的油和气，以实现油和
气的分离，并通过减少液体粘度使其更清洁。
油气分离器的基本结构，主要是一个密封的容器，里面有进气管、出
气管、液位指示管、膜和支架等部件。
进气管安装在容器顶部，从进气管
进入的混合物沿着支架表面流动，在支架上的膜片中实现分离。
气体过滤
流向出气管的上方，液体沿着支架的下方流动，进入液位指示管，液位指
示管的底部有液位指示器，可以指示液体的液位。
油气分离器的工作原理，是利用液体和气体的密度差异，来实现对混
合物的分离。
将混合物通过进气管进入油气分离器，混合物通过支架内膜
在容器内出现圆柱形涡流。
气体比液体分量要小得多，其重量相对较轻，
它的速度比液体要快得多，于是在容器内出现了螺旋状涡流。
油气分离器结构工作原理
小水包
一、基本结构：
分离伞 在分离筒的上部，由两层伞 状盖子组成。使上升的气体改 变流动方向，使其中携带的小 液滴粘附在上面，起到二次分 离的作用。
出气管 进入分离器的油气混合物进 行计量时天然气的外出通道
出气管 分离器伞
一、基本结构：
量油玻璃管
通过闸门及管线，其上端与
分离器顶部相通下部与小水
包连通，玻璃管与分离筒构
二、工作原理：
油气混合物经进油管线进入分离器 后，喷洒在挡油帽上(散油帽)，扩 散后的油靠重力沿管壁下滑到分离 器的下部，经排油管排出。同时， 气体因密度小而上升，经分离伞集 中向上改变流动方向，将气体中的 小油滴粘附在伞壁 上，聚集后附 壁而下，脱油后的气体经分离器顶 部出气管进入管线进行测气。
Байду номын сангаас
成一个连通器供量油用。 支架
量油玻璃管
用来支撑分离器。
支架
一、基本结构：
排油管 是分离器中的油排出通道， 其焊在分离器隔板中心处，并 与分离器隔板以上相通。
排油管
一、基本结构：
压力表
加
供观察分离器内部的压力 水
漏
安全阀
斗
保护分离器，防止压力过高
破坏分离器
加水漏斗与闸门 给分离器的水包加水用。
安全阀
在分离器下部油水界 面处焊的金属圆板直径 与分离筒内径相同，但 边缘有缺口，使其上下 连通，其面上为油下面 为水，中间与出油管线 连通。
分离器隔板
一、基本结构：
水包：
分离器隔板下面的容 积内装有水，其侧下部 焊有小水包，小水包中 间焊有小隔板，小水包 中的水与分离器隔板以 下的大水包及玻璃管相 连通。
四、玻璃管手动量油操作示意图
分离器的结构和工作原理
分离器的基本原理
立式分离器（径向）
油气混合物经油管进入分离器后，喷洒在
挡油帽上（散油帽），扩散后的油靠重力 沿管壁下滑到分离器的下部，经排油管排 出。同时，气体因密度小而上升，经分离 伞集中向上改变流动方向，将气体中的小 油滴粘附在伞翌上，聚集后附壁而下，脱
气
油气
油后的气体经公离器顶部出气管进入管线
离后比较纯净的天然气从气口排出。
总结
通过对分离器的结构和原理学习，从而了解 其内部结构、类型、特点以及工作原理，熟 悉现玚常用几种分离器的结构和工作原理。
气进一步分离，油沿挡油帽下滑，气上升。上升的气体经下
层分离伞收集集中，从顶部出口处上升进入上层分离伞，沿 上层分离伞上升，这样一收一扩并几次改变流动方向，尤其 在通过伞斜面过程中，使初分离出来的气体中携带的小油滴
吸附在分离伞的斜面上，聚集成较大的油滴而下滑落入分离
器下部，然后经油出口排出分离器。而经两次分离脱出的比 较纯天然气则从分离器顶部的气出口排出。 离心分离原理—（初分离） 重力沉降原理—（沉降段） 碰撞分离原理—（捕雾段）
分离器的结构和工作原理
2010年采油技师二班
张炳华
教
学
内
容
1、了解分离器的作用、类型 2、知道分离器的主要结构
3、熟知分离器的工作原理
分离器的作用及类型
（一）、分离器的作用：主要用来分离油、气、沉水、沉砂、单井计量 等。 （二）、分离器的结构：目前现场上使用的油、气分离器类型很多，但 基本结构大体相同，都是由壳体、油气混合进口、伞油帽、油出口、 排污口、水包、量油玻璃管、隔板分离伞、气出口等所组成。同时 为了使油、气分离器在生产过程中能够安全地运行，上部都装有安 全阀。 （三）、分离器的类型： 1、按内部结构的不同分为：伞状分离器、隔板分离器、蜂窝分离箱 式分离器、翻斗分离器、隔板、伞状分离器。 安全阀
油气分离器的工作原理
油气分离器的工作原理
油气分离器是一种用于分离油气混合物的装置，其工作原理如下：
1. 混合物进入分离器：油气混合物经过管道进入分离器的进料口。
2. 分离器内部构造：分离器通常由一个垂直筒形容器组成，并设有进料管、气体出口和液体出口。
分离器内部通常还配备有分隔板、搅拌器和其他辅助设备。
3. 重力分离：当混合物进入分离器后，由于密度不同，液体和气体在重力作用下分层分离。
油比水的密度小，因此油会浮在液体层的顶部，而气体则上浮至液体层的顶部。
4. 分离液体：分离器通过控制液体层的水平位置，可以根据需要分离出油和水。
分离液体通常经过搅拌器和分隔板等装置，以增加分离效果。
5. 排出气体和液体：分离好的气体从分离器的气体出口排出，而分离得到的液体则从液体出口排出。
液体出口处还可以设置其他装置，如旋流器和过滤器，以进一步提高液体的纯度。
通过以上的工作原理，油气分离器能够有效地将油、气和水等混合物进行高效分离，从而使得油气的收集和处理更加方便和可行。
三相分离器结构及工作原理
三相分离器结构及工作原理工作原理：气相较轻，往往位于顶部；液相较重，往往位于底部；固相则沉积在底部。
在分离室内，通过减速装置使物料的流动速度减慢，利用沉淀原理使固相逐渐沉积到底部，并通过固相出口排出。
接下来，液相和气相进一步分离。
由于液相比气相的密度大，液相沉积在底部，而气相则位于液相上方。
通过设计合适的设计，液相较为清晰，气相相对纯净。
最后，通过液相出口和气相出口将液相和气相分别排出。
液相出口通常通过调节设备和压力控制装置来控制液位高度和流量，以确保分离效果和操作安全。
结构：三相分离器的结构通常分为水平式和垂直式两种。
水平式结构中，进料口位于分离器的侧面，使得物料能够在分离器内部形成旋流。
而垂直式结构中，进料口位于分离器的顶部，物料经过分离室进入后会根据密度差异自然沉淀。
无论是水平式还是垂直式，都有气液分离室、气相出口、液相出口和固相出口等基本组成部分。
气液分离室一般位于分离器的中心位置，用于实现气液相的初步分离。
气相出口位于分离器的顶部，用于排出纯净的气相。
液相出口位于分离器的底部，用于排出液相。
固相出口则位于分离器的底部，用于排出固相。
此外，为了提高分离效果，三相分离器还常常配有减速装置、波板、除气装置等。
减速装置能够降低物料的流动速度，使沉淀更加充分。
波板则起到提高分离效果的作用，对于含有较多泡沫的分离物料，除气装置能够将泡沫移除，从而提高气液分离效果。
总结：三相分离器的工作原理是利用物料中的重力和相对密度差异来实现三相分离。
它的结构主要由进料口、气液分离室、气相出口、液相出口和固相出口等组成。
通过适当的设计和附加装置，三相分离器可以实现高效、稳定的分离效果，广泛应用于制药、化工、石油等行业。
分离器的工作原理
分离器的工作原理分离器是一种用于分离混合物中不同成分的设备，在化工、制药、食品、饮料等行业中广泛使用。
常见的分离器有离心机、萃取塔、吸附塔、色谱柱等。
分离器的工作原理主要基于不同成分的物理和化学特性的差异。
一般来说，混合物中的成分可以通过以下方式进行分离:1. 离心分离离心分离是一种利用不同成分的密度差异分离的方法。
离心分离器通常是一个旋转的圆柱形容器，当旋转加速度足够大时，混合物中的成分根据密度差异在离心力的作用下分层。
浮力小的成分在离心力较大的区域沉降到圆柱底部，而浮力大的成分则沉淀在离心力较小的圆柱顶部。
2. 萃取分离萃取分离是利用不同成分在不同溶剂中的溶解度差异进行分离的方法。
通常使用萃取塔进行分离，将混合物与萃取剂共同进入塔中，通过塔内某些剂的化学互作用，带有特定成分的萃取剂逐渐富集，不同成分的富集程度从顶部到底部逐渐减小，而底部沉淀的物质通常是入口中较难净化的组分。
3. 吸附分离吸附分离是通过不同成分在吸附剂上吸附和脱附的不同速度，实现分离的一种方法。
吸附分离器通常是一根装有吸附剂的柱子，混合物在柱子中通过，不同大小、极性、活性的分子在吸附剂上的吸附速度不同，从而分离出不同的成分。
4. 色谱分离色谱分离是通过分离不同成分在某种固定相（非极性或离子相）和移动相（液相或气相）中的迁移速度完成分离的一种方法。
常见的基于色谱分离的设备包括气相色谱和高效液相色谱。
除了上述方法，还有许多其他的分离技术，如膜分离、电泳等，它们都有各自独特的原理和应用领域。
在实际应用中，选择适当的分离器非常重要，需要根据混合物的特点、成分的差异、生产效率和成本等因素进行综合考虑。
最终的目标是能够高效、准确地分离出所需的成分，从而实现产品的纯化和增值。
分离器工作原理
分离器工作原理
分离器是一种用于分离复杂混合物的设备，它可以根据物质的不同特性将其分离成不同的组分。
以下是分离器的工作原理：
1. 密度分离原理：分离器可以利用物质的密度差异来实现分离。
当混合物经过分离器时，密度较大的组分会沉降到底部，而密度较小的组分则会浮在上层。
通过控制分离器的设计和操作参数，可以实现对不同密度组分的分离。
2. 惯性分离原理：分离器可以利用物质在惯性力作用下的不同行为实现分离。
当混合物经过分离器时，由于惯性力的作用，质量较大的组分会受到较大的惯性力，而质量较小的组分受到较小的惯性力。
这样，质量较大的组分会向外侧偏离，而质量较小的组分则会向内侧偏离，从而实现分离。
3. 溶解度分离原理：分离器可以利用物质在溶解度差异下的分离行为实现分离。
当混合物经过分离器时，溶解度较高的组分会溶解在溶液中，而溶解度较低的组分则会以固体或液滴的形式存在。
通过控制分离器的温度、压力和溶剂选择等条件，可以实现对不同溶解度组分的分离。
4. 蒸发分离原理：分离器可以利用物质的挥发性差异来实现分离。
当混合物经过分离器时，挥发性较高的组分会在较低温度下先蒸发出来，而挥发性较低的组分则会在较高温度下蒸发出来。
通过控制分离器的温度和压力，可以实现对不同挥发性组分的分离。
以上是分离器的一些常见工作原理。
不同类型的分离器可能会应用不同的原理或将多种原理结合起来进行分离。
旋风分离器的结构和设计原理
旋风分离器的结构和设计原理
旋风分离器是一种常见的粉尘分离设备，它主要通过旋转气流来分离固体颗粒与气体的混合物。
下面我们将介绍旋风分离器的结构和设计原理。
1. 结构：
旋风分离器主要由以下几个组成部分构成：
- 进料管：用于将固体颗粒与气体混合物引入分离器。
- 锥形管道：连接进料管与分离室，它的作用是改变气流的流
速和流向，使之形成旋转气流。
- 分离室：在锥形管道的下方，形成一个大的圆筒状空间，用
于分离固体颗粒与气体。
- 出料管：位于分离室底部，用于排出已分离的固体颗粒。
- 排气管：位于分离室的顶部，用于排出经过分离后的气体。
2. 设计原理：
旋风分离器的工作原理基于气流中固体颗粒与气体的质量差异以及旋转气流的作用。
具体分为以下几个步骤：
- 混合物进入旋风分离器后，沿着进料管进入锥形管道。
- 锥形管道内的气流被迫缩窄，并且因为流体的连续性原理，
流速增大。
随着气流径向加速，固体颗粒会受到离心力的作用，向外运动。
- 在锥形管道的底部，气流经过一个小孔进入分离室，形成一
个旋转的气流场。
由于离心力的作用，固体颗粒会靠近分离室的壁面，并逐渐下沉。
- 固体颗粒最终沉积在分离室的底部，通过出料管排出。
- 分离后的气体则沿着分离室顶部的排气管被排出旋风分离器。
通过这样的分离过程，旋风分离器可以实现对固体颗粒与气体的分离。
设计中，分离室的尺寸和形状以及气流的速度和旋转方式等因素会影响分离效果。
同时，不同的应用场景也需要根据具体要求进行设计和优化。
油气分离器结构工作原理
油气分离器结构工作原理
首先，油气混合物从进气管道进入进气室。
进气室的作用是将进入的混合物的流速减缓，使气体与液体更好地分离。
这可以通过适当设计进气室的几何形状和长度来实现。
接下来，混合物进入分离室。
分离室是油气分离器的核心部分，它通过重力和浮力的作用将气体与液体相分离。
当混合物进入分离室时，由于密度差异，液态油将沉积在分离器底部的液体区域，而气体则上浮到分离器顶部的气体区域。
在分离室中，通常会设置一些导流板或分流器，以促进气液两相的分离过程。
随着分离的进行，液态油在液体区域中逐渐积聚。
为了有效地将沉积在底部的液态油排除，油气分离器通常设置了一个排液系统。
排液系统由排油口、排油管道和排油装置组成。
通过控制排液装置的开关或设置排油阀门，可以定期或连续地将液态油排出。
在分离室中，气体区域顶部通常也设置有一个排气口。
通过排气口，分离器可以将分离出的气体释放到外部环境中。
排气口通常也可以用于监测分离器中的气体流量，以及调节分离器的工作压力。
最后，分离过程完成后，油气分离器可以从排气口和排油口处获得干燥的气体和液态油。
根据需要，可以将气体和液态油进一步处理或分别用于其他工艺。
总的来说，油气分离器的工作原理是利用重力和浮力的作用，根据气体和液态油的密度差异，将油气混合物中的气相和液相分离。
通过合理设计的结构和排液系统，可以有效地分离气液两相，并分别获取干燥的气体
和液态油。
油气分离器的结构和工作原理多种多样，具体的设计和工艺参数可以根据实际应用需求进行选择和优化。
汽水分离器原理及结构
汽水分离器原理及结构一、原理：汽水是由水和溶解在其中的气体（二氧化碳）以及其他固体物质组成的混合物。
汽水分离器的原理是利用气体的性质与液体不同，通过分离气体与液体的方法，将汽水中的水分离出来。
二、结构：1.壳体：汽水分离器的外壳通常采用不锈钢或塑料材料制成。
壳体具有一定的强度和密封性能，以确保分离过程的安全和有效进行。
2.进料管道：汽水通过进料管道进入分离器，一般在壳体的顶部或侧面设有进料管道，以方便汽水的投料及排出。
3.出料管道：分离后的水从出料管道流出，一般设置在壳体的底部，排除杂质和水分，以保证出料的纯净。
4.温度控制器：为了提高分离效果和效率，汽水分离器还设有温度控制器。
温度控制器可以控制分离器的温度，使得汽水在特定温度下进行分离，提高分离效果。
5.气体排放装置：分离过程中，产生的气体（二氧化碳）需要排放，以免在分离器内积聚过多气体，影响分离效果。
汽水分离器通常设有气体排放装置，将分离后的气体排放到外部空气中。
6.分离介质：汽水分离器的内部设有分离介质，用于将汽水中的水分离出来。
常用的分离介质有滤网、膜等。
滤网可以有效过滤掉汽水中的固体物质，让纯净的水通过；膜则可以使用渗透膜技术，通过膜的选通性将水从汽水中分离出来。
7.电源控制器：汽水分离器通常需要电源进行工作，电源控制器可以控制分离器的开关，充分利用能源。
三、操作流程：1.将汽水通过进料管道注入分离器中。
2.控制温度控制器，使汽水处于合适的分离温度。
3.分离器内的分离介质开始工作，通过滤网或膜将水分离出来。
4.分离后的水通过出料管道流出，排出分离器。
5.产生的气体通过气体排放装置排放到外部空气中。
6.分离过程结束后，关闭进料管道，将分离器内的固体物质清理干净。
总之，汽水分离器通过分离介质将汽水中的水分离出来，使其成为纯净的饮料。
汽水分离器的结构包括壳体、进料管道、出料管道、温度控制器、气体排放装置、分离介质和电源控制器等组成。
通过控制分离器的温度和操作流程，可以有效地分离汽水中的水分。
分离器的工作原理
六、旋转式分离器的结构
结构1:主要由上下接头、分离腔、 分流壳、轴、导向轮、导轮、叶轮 和诱导叶轮等组成。旋转式分离器 的优点是依据液体相对密度与天然 气相对密度的较大差异所造成离心 力差异来达到油气分离的目的，分 离效率比较高。
七、旋转分离器的工作原理
当井内液体进入分离器入口，先经过诱导轮，再送 入叶轮及导壳，这时送入的油流是旋转式的，当其 进入导向轮后，则使液体由经向流变为轴向流进入 分离器分离腔，分离腔与轴一起高速旋转，由于离 心力的作用，液体甩在外围气体则集中在中间，并 经交叉流道排到油套管环形空间。液体则通过交叉 流道进入泵内。这种分离器对井下气液比10 % ～ 30 %的井有良好的分离效果。结构见下图。
主要内容：
➢ 一、概述 ➢ 二、油气分离器的作用 ➢ 三式分离器的结构和工作原理 ➢ 六、旋转式分离器的结构 ➢ 七、旋转分离器的工作原理
一、概述
气体分离器，又叫油气分离器，简称 分离器，位于电潜泵的下端，是泵的 入口。
大多数井里含有天然气,这些气体进入 泵内,将直接影响的正常工作,使液体 不能连续输送;造成气蚀.为了克服这 一影响,在离心泵下装一油气分离.被 分离出的气体进入油套环形空间,然后 排出地面.被分离出的液体则进入泵内. 这样,可以减少气体对泵的气蚀现象, 达到提高泵效及延长泵的使用寿命的 目的.
三、分离器常用的一些概念
气蚀现象：含气泡的液体进入叶轮高压区后，气泡急剧缩小 而破灭，形成局部真空，周围的液体以及高的速度冲向元气 泡空间，造成冲击和振动，在巨大冲击力反复作用下，使叶 片表面产生材质疲劳，从开始点蚀到形成裂缝，导致叶轮导 壳或者泵壳破坏。这种现象就叫气气蚀现象。
