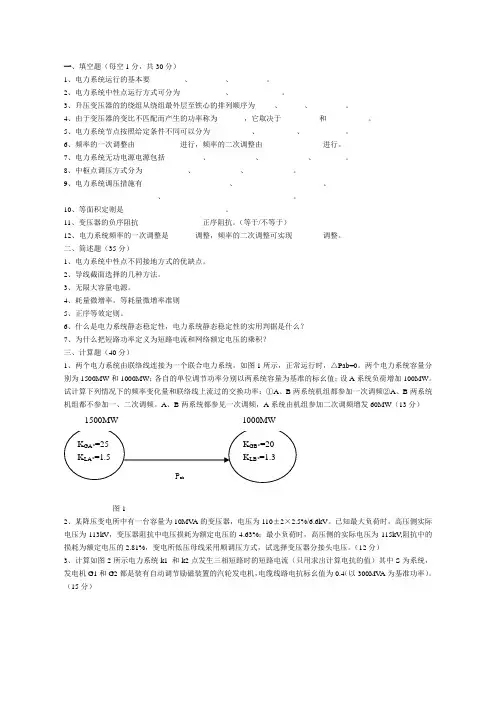

电力系统分析期末考试试题AB卷

一、填空题（每空1分，共30分）
1、电力系统运行的基本要求是、、。

2、电力系统中性点运行方式可分为、。

3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。

4、由于变压器的变比不匹配而产生的功率称为，它取决于和。

5、电力系统节点按照给定条件不同可以分为、、。

6、频率的一次调整由进行，频率的二次调整由进行。

7、电力系统无功电源电源包括、、、。

8、中枢点调压方式分为、、。

9、电力系统调压措施有、、
、。

10、等面积定则是。

11、变压器的负序阻抗正序阻抗。

（等于/不等于）
12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。

二、简述题（35分）
1、电力系统中性点不同接地方式的优缺点。

2、导线截面选择的几种方法。

3、无限大容量电源。

4、耗量微增率，等耗量微增率准则
5、正序等效定则。

6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？
7、为什么把短路功率定义为短路电流和网络额定电压的乘积？
三、计算题（40分）
1、两个电力系统由联络线连接为一个联合电力系统，如图1所示，正常运行时，△P ab=0。

两个电力系统容量分别为1500MW和1000MW；各自的单位调节功率分别以两系统容量为基准的标幺值；设A系统负荷增加100MW。

试计算下列情况下的频率变化量和联络线上流过的交换功率：①A、B两系统机组都参加一次调频②A、B两系统机组都不参加一、二次调频。

A、B两系统都参见一次调频，A系统由机组参加二次调频增发60MW（13分）
1500MW 1000MW
图1
2、某降压变电所中有一台容量为10MVA的变压器，电压为110±2×2.5%/6.6kV。

已知最大负荷时，高压侧实际电压为113kV，变压器阻抗中电压损耗为额定电压的4.63%；最小负荷时，高压侧的实际电压为115kV,阻抗中的损耗为额定电压的2.81%，变电所低压母线采用顺调压方式，试选择变压器分接头电压。

（12分）
3、计算如图2所示电力系统k
1和k
2
点发生三相短路时的短路电流（只用求出计算电
抗的值）其中S为系统，发电机G
1和G
2
都是装有自动调节励磁装置的汽轮发电机，电
缆线路电抗标幺值为0.4（以300MVA为基准功率）。

（15分）
图2
电力系统分析试卷
一、填空题（每小题1分，共10分）
1．依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、、风力发电厂等。

2．采用分裂导线的目的是。

3．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电要求。

4．潮流计算中的电压数值约束条件是由决定的。

5．发电机定子三相短路时为维持定了绕组的磁链守恒的定子绕组产生分量电流。

6．从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷测母线上的电源功率称为。

7．电力系统零序等值电路与正序等值电路。

8．短路电流最大可能的瞬时值称为。

9．简单系统静态稳定依据为。

10．减少原动机出力将系统的暂态稳定性。

二、单项选择题（每小题1分，共20分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．在有名单位制中，功率的表达式为（）
①S＝1.723×V×I ②S＝V×I ③S＝3×V×I ④S＝VICOSφ
12．电力系统的中性点是指（）
①变压器的中性点②星形接线变压器的中性点
③发电机的中性点④②和③
13．我国电力系统的额定电压等级为（ ）
①3、6、10、35、110、220（KV ） ②3、6、10、35、66、110、220（KV ）
③3、6、10、110、220、330（KV ） ④3、6、10、35、60、110、220、330、500（KV ） 14．有备用电源接线方式的优缺点是（ ）
①可靠性高、电压高 ②可靠性高、造价高
③供电可靠性和电压质量高、造价高、调度复杂 ④供电可靠性高、调度方便、造价 15．电能质量是指（ ）
①电压的大小 ②电压的大小和波形质量 ③电压大小，电流大小 ④电压大小，波形质量，频率 16．牛顿一拉夫逊迭代的主要优点是（ ）
①简单 ②收敛快 ③准确 ④占用内存小 17．无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（ ）
①cp bp ap i i i == ②cp bp ap i i i ≠≠ ③cp bp ap i i i ≠= ④cp bp ap i i i =≠
18.短路电流量大的短路为（ ）
①单相短路 ②两相短路 ③两相短路接地 ④三相短路 19．理想同发电机，q 轴电抗的大小顺序是（ ）
①xq=xq ″ ②xq ＞xq ″ ③xq ＜xq ″ ④都不对 20．通常逆调压的调压范围是（基准为U N ）（ ）
①0～5% ②2.5～%7.5% ③5%～10% ④0～10% 21.仅改变变压器变化调压的是（ ）
①典型的顺调压 ②典型的逆调压 ③典型的常调压 ④均不对
22．a 为旋转因子a+a 2
等于多少（ ）
①0 ②1 ③－1 ④2 23．输电线路的正序阻抗与负序阻抗相比，其值要（ ）
①大 ②小 ③相等 ④都不是 24．系统中发生单接地故障时，零序回路中不包含（ ）
①零序电流 ②零序电压 ③零序阻抗 ④电源电势 25．单相短路中，附加阻抗Z △为（ ）
①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ
26.在发电机稳态运行状态中，机械功率P T 与电磁功率相比，将（ ）
①大 ②小 ③相等 ④无关系 27．P －δ曲线被称为（ ）
①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 28．等面积定则主要用于分析简单系统的（ ）
①潮流计算 ②故障计算 ③调压计算 ④暂态稳定分析 29．系统备用容量中，哪种可能不需要（ ）
①负荷备用 ②国民经济备用 ③事故备用 ④检修备用
30．单相短路的序分量电流边界条件是（ ）
①i 1+i 2+i 0=0 ②i 1=i 2=i 0 ③i 1+i 2=0 ④i 1=i 2
三、简答题（每小题5分，共20分） 31.列出三种提高系统静态稳定的措施？
32．解释采用减少原动机输出功率的方法能够改善系统的暂态稳定性。

33．写出f 点a 、c 两相短路时的边界条件。

34．线路的末端电压是否总是低于始端电压？为什么？ 四、计算题（每小题7分，共28分）
35．已知图示网络导线截面都相同，求网络功率颁及功率分点（不计功率损失）
36．求图示网络的末端功率S 3和末端电压u 3。

37．某电厂有两台机容量均为50MW ，耗量特性分别12P P 02.0E 10P 2.1P 01.0F 2222121＋＋＝，＋＋＝，最小技术负荷为其容量的25%，求电厂按图示负荷曲线运行时如何运行最经济？
38．某枢纽变电所，变压器二次母线要求10～11KV ，试问当分接头，位置选择为110KV 时能否满足调压要求，如不能应如何处理？
五、综合计算题（共22分） 39．计算f 点两相短路点的电流。

（10分）
G ：100MW COS ＝0.85 X d =0.125 X 2=X d
T:120MVA u k %=10.5
L:60KM X 1=0.4Ω/KM X 0=3X 1
40.简单电力系统等值网络如图所示，当K 点发生三相短路， 200c +=δδ时切除故障线路。

问系统能否维持暂态稳定。

（2分）
一、填空题（每小题1分，共10分）
1．核电厂 2．减小电量和电抗 3．可靠性 4．电压质量标准 5．直流 6．等值电量标准 7．不同 8．短路冲击电流 9．0/d dP E >δ 10．提高（改善）
二、单项选择题（每小题1分，共20分）
11．① 12．④ 13．④ 14．③ 15．④ 16．② 17．② 18．④ 19．② 20．① 21．① 22．③ 23．③ 24．④ 25．③ 26．③ 27．④ 28．④ 29．④ 30．② 三、简答题（每小题5分，共20分） 31．（1）自动励磁装置的应用； （2）减小各元件的电流；
（3）改善网络结构和采用中间补偿设备。

32．减小原动和输出机械功率，将减小发电机的功率差额，增大减速面积，提高系统的暂态稳定性。

33． U U fc fa 。

= I I fc fa 。

= 0I fb =。

34.不一定，当线路较长时对地电容较大，而线路又处于空载状态时会出现末端电压高于始端电压。

四、计算题：共50分。

11.3j 89.640
2030j4)
(840)j2)(20(5~S 12
+=++++++=。
