给排水工程图例符号

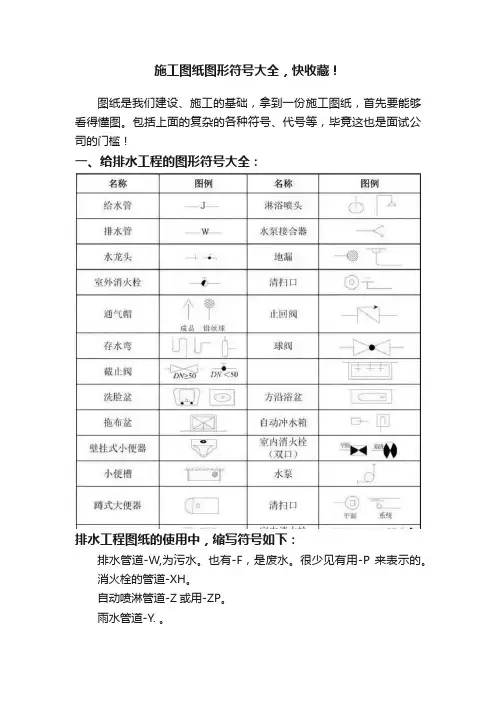

施工图纸图形符号大全，快收藏！
施工图纸图形符号大全，快收藏！
图纸是我们建设、施工的基础，拿到一份施工图纸，首先要能够看得懂图。
包括上面的复杂的各种符号、代号等，毕竟这也是面试公司的门槛！
一、给排水工程的图形符号大全：
排水工程图纸的使用中，缩写符号如下：
排水管道-W,为污水。
也有-F，是废水。
很少见有用-P 来表示的。
消火栓的管道-XH。
自动喷淋管道-Z或用-ZP。
雨水管道-Y. 。
采暖管道-R，通常实线表示供水管，虚线来表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母有：
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。
JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。
二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。
给排水工程图纸常见图例和符号识读PPT
图纸识读
３.看给排水系统图
在看给排水系统图时，先看给水排水进出口的编号。为了看的清楚，往往将给水系统和排水系统分 层绘出。给排水各系统应对照给水排水平面图，逐个看各个管道系统图。
图纸识读
（1）给水系统 在给水系统图上卫生器具不画出来，水龙头、 淋浴器、莲蓬头只画符号，用水设备如锅炉、 热交换器、水箱等则画成示意性立体图，并在 支管上注以文字说明。看图时了解室内给水方 式，地下水池和屋顶水箱或气压给水装置的设 置情况，管道的具体走向，干管的敷设形式， 管井尺寸及变化情况，阀门和设备以及引入管 和各支管的标高。
施工图组成
四、平面图
1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工业产品，还有厨房中的水池等现场砌筑的。 2、给水排水管道平面位置 给水排水管道应包括立管、干管、支管，要注出管径，底层给水排水平面图中还有给水引入管和废 污水排出管。底层给水排水平面图中各种管道要按系统编号。一般给水管以每一个承接排水管的检 查井为一个系统。
施工图组成
四、平面图
平面图是最基本的图样，以建筑平面图为基础绘制而成，主要表达建筑物和设备的平面布置，管线 的水平走向、排列和规格尺寸，以及管子的坡度和坡向、管径和标高，要求绘出给水点的水平位置。 包括给水平面图、排水平面图、屋顶水箱布置图。 平面图主要反映管道系统各组成部分的平面位置，因此房屋的轮廓线应与建筑施工图一致。一般只 抄绘房屋的墙身、柱、门窗洞、楼梯等主要构配件，房屋的细部，门窗代号均可略去。
施工图组成
学校宿舍楼卫生间给排水放大图 平面图
03图纸识读
图纸识读
给排水施工图分为室内给排水施工图和室外给排水施工图两部分。 无论是室内给排水或室外给排水施工图，对所采用的设备、材料名称、规格、型号，安装时应 达到的质量要求及施工时应使用的标准图集名称、代号、编号等，在施工说明中一般都有交待。 室内与室外工程界限根据定额规定，按下列原则划分： 1、首先按施工图的标注为依据划分； 2、施工图未注明时，以室外进户管入口处阀门为界，室外给水管道与市政供水管，以水表井 碰头点为界； 3、无阀门时，以距外墙皮1.5米以内的管路划入室内； 4、室内有加压泵房时，室内给水管与泵房工艺管道，以泵房外墙皮划界。
给排水管道图形符号
给排水管道图形符号
管道及附件
软管 可挠曲橡胶接头 管道固定支架 管道立管 排水明沟 排水暗沟 弯折管 弯折管 U1 存水弯 方型地漏 自动冲洗箱 □3— [p 表示管道向后弯90 ° 表示管道向前弯90 ° 管道的连接 图形符号 说明 XXX 拆除管 tt 法兰连接 承插连接
管堵 图形符号 地沟管 防护套管 检查口 清扫口 通气帽 雨水斗 排水漏斗 圆形地漏 阀门套筒 挡墩 说明 活接头 转动接头 管接头
法兰堵盖偏心异径管
异径管乙字管喇叭口1 応
弯官
正三通
斜三通
正四通
斜四通4
螺纹连接
温度调节阀1i弹簧安全阀
禺压力调节阀平衡锤安全阀
电磁阀© Q自动排气阀
止回阀浮球阀
气开隔膜阀t3a气闭隔膜阀
4 延时自闭冲洗阀p脚踏开关
放水龙头111疏水器
皮带龙头—室外消火栓
洒水龙头—0室内消火栓（单口）■缶化验龙头T室内消火栓（双口）肘式开关r水泵接合器
消防喷头（开式）Q .
消防报警阀
消防喷头（闭式）
卫生器具及水池
图形符号说明图形符号说明
n水盆水纸
立式洗脸盆
用于一张图只有一。
给排水管道图形符号
蹲式大便器
盥洗槽
坐式大便器
污水池 妇女卫生盆 立式小便器
淋浴喷头
矩形化粪池 HC 为化 粪池代号
圆形化粪池
除油池 YC 为除油池代号
放气井
沉淀池 CC 为沉淀池代号
泄水井
降温池 JC 为降温池代号
水封井
中和池 ZC 为中和池代号
跌水井
雨水口 图形符号
设备及仪表 说明
水表井 本图例与流 量计相同
图形符号
脚踏开关
放水龙头
疏水器
皮带龙头
室外消火栓
洒水龙头 化验龙头 肘式开关
室内消火栓(单 口)
室内消火栓(双 口)
水泵接合器
消防喷头(开式)
消防喷头(闭式)
卫生器具及水池
图形符 号
说明
图形符号
水盆水纸 用于一张图只有一 种水盆或水池
洗脸盆
消防报警阀
说明 立式洗脸盆 浴盆
化验盆、洗涤盆
挂式小便器
带蓖洗涤盆
说明
泵 用于一张图只有一种泵
管道泵
离心水泵
热交换器
真空泵
水-水热交换器
手摇泵
开水器
定量泵
喷射器
磁水泵 过滤器 水锤消除器
集气罐
除污器 上图:平面 下图:立面
暖风机
浮球液位器
温度计
搅拌器
水流指示器
散热器 上图:平面 下图:立面
压力表
自动记录压力表
自动记录流量计
电接点压力表
转子流量计
流量计
减压孔板
图形符号
说明
活接头
转动接头
管接头
弯管
正三通
斜三通
正四通
水电给排水图纸图例符号全dwg版
也不是师傅刻意去记住而是看得图纸多了自然就记了
水电给排水图纸图例符号全dwg版
给排水图纸图例大全dwg.水电图纸中经常看到各种符号！作为新手看到图纸一些符号根本就不知道是什么意思！
其实每一份图纸都会有图例！但是在工地上，图纸传来传去，图例早就丢了！并且师傅一般不看图例！
为什么师傅不看图例呢？？
因为图纸的符号都是通用的！统一的！很多师傅对于图纸早已经非常熟记心底。也不是师傅刻意去记住，而是看得图纸多了，自然就记住了！
管道系统常用符号
管道系统常用符号
给排水常用代号：
L-管道立管,
JL-给水立管，
WL-污水立管，
YL-雨水立管，
RJL-热给立管，
RHL-热回立管。
如果分高低区通常用首字母表示即高区-G，低区-D。
排水的图纸中，缩写符号含义:
J-给水管道，排水管道(很少见有用-P表示的),W-污水, F-废水，Y-雨水。
R-采暖管道，PY-压力排水，N-冷凝水管道。
一般实线表示供水管，虚线表示回水管。
其他阀门、器具之类的都是用图形区分。
消火栓管道-XH:
自动喷淋管道-Z或者-ZP.
另外设备的型号字母：
QW-潜污泵。
Q-流量或者风量,H-扬程。
N-功率,P-压力。
给排水工程施工符号
给排水工程施工符号一、工程概况给排水工程施工符号是在给排水工程施工图纸上标注的一种符号，用于标示和说明给排水工程中各种管道、设备、阀门等的位置、数量、规格、材质、安装方式等信息。
给排水工程施工符号规范和统一，对于施工单位的施工操作、材料采购、设备安装等具有指导作用，有助于提高工程的质量和效率。
二、常见的给排水工程施工符号1. 管道符号（1）直管一般用直线表示，如图1-1所示：图1-1 直管符号（2）弯头表示管道转弯处，弯头的角度和半径可以有不同的表示方式，如图1-2所示：图1-2 弯头符号（3）三通用来表示三条管道的汇合处，如图1-3所示：图1-3 三通符号（4）四通用来表示四条管道的汇合处，如图1-4所示：图1-4 四通符号（5）阀门表示管道上的阀门，不同类型的阀门用不同的符号表示，如图1-5所示：图1-5 阀门符号2. 设备符号（1）水泵表示给水系统或排水系统中的水泵，不同类型的水泵用不同的符号表示，如图2-1所示：图2-1 水泵符号（2）水箱表示给水系统或排水系统中的水箱，如图2-2所示：图2-2 水箱符号（3）水表表示给水系统中的水表，如图2-3所示：图2-3 水表符号（4）排水泵表示排水系统中的排水泵，如图2-4所示：图2-4 排水泵符号（5）泄水阀表示排水系统中的泄水阀，如图2-5所示：图2-5 泄水阀符号3. 材料符号（1）碎石用来表示给排水管道下的碎石填料，如图3-1所示：图3-1 碎石填料符号（2）水泥用来表示给排水管道中的水泥砂浆，如图3-2所示：图3-2 水泥符号（3）管材用来表示给排水管道的管材，不同材质的管材用不同的符号表示，如图3-3所示：图3-3 管材符号4. 其他符号（1）管道标高用来表示管道的标高，如图4-1所示：图4-1 管道标高符号（2）管道连接用来表示管道间的连接方式，如图4-2所示：图4-2 管道连接符号（3）管道支架用来表示管道的支架，如图4-3所示：图4-3 管道支架符号（4）口径标识用来表示管道的口径大小，如图4-4所示：图4-4 口径标识符号三、给排水工程施工符号的作用1. 标示管道、设备、阀门等的位置和属性，有助于施工人员对工程中的各个部分进行识别和区分。
给排水工程图形符号说明
给排水工程图形符号说明
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y.。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。
各种图形符号含义如下：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水工程图形符号
说说一般常用的：
给水管道-J,如果分高低区通常用首字母表示即高区-G,低区-D。
排水管道-W表示污水。
也有-F,就是废水。
很少见有用-P
表示的。
消火栓管道-XH
自动喷淋管道-Z或者-ZP.
雨水管道-Y
采暖管道-R, —般实线表示供水管，虚线表示回水管。
压力排水-PY
冷凝水管道-N。
管道立管-L.
另外设备的型号字母：
Q流量或者风量
H-扬程
N-功率
P-压力
QW潜污泵
其他阀门、器具之类的都是用图形区分。
JL-给水管；
WL污水管；
YL-雨水管；
RJL-热给水； RHL T 热回水
1）给水排水H 程圈形符号 GB6-- 2 图例
口
W
A
[J3
-&
图例
说明 给水管 室外消火栓
（地下） 塞外消火栓
（地上） 察内消火栓
（单口） 室内消火栓
｛双
口） 诜脸盆 拖布池
蹲式便需 斗式小便器 自动冲洗水箱 妇女卫生盆 坐式便器 透气帽
检杳井 洗涤盆 浴盆
水表（井） 水泵 水嘴 胆阀
它e
TL ◎
说明
MitW
止回1« 排水借
地歸
检晝口 诛着头
2）采I®工程图彪符号
GB6-・63
J^L
图例
藏汽管 热水管 凝结、回水管 地沟内管逍 保护套骨 固定支座 活动
支崖
方形伸缩器
套骨伸縮挪 保泡骨道 埋地管道
立式集气S6
卧式集气懺 除污器 光面散热需 方真朋 散热器
4卫
—+O<|-
jft 明
敌热裾 柱珮散热器 散热器
放气阀 暧风机
压力表 变经骨 调压板 薛簧安全阀 觅蒔安全
阀 自功放气阀 混合器 丝堵三通 管道坡度
流虽表 手插泵
凝结水管 热水
伶 热水回水骨 温度计 疏水器装代。
