幕墙龙骨安装技术交底记录
外墙龙骨安全技术交底

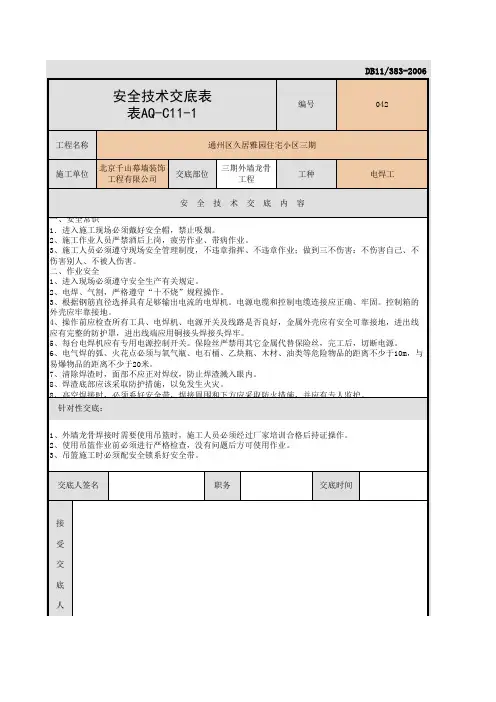

安全技术交底表 表AQ-C11-1
工程名称
Байду номын сангаас
编号
042
通州区久居雅园住宅小区三期
施工单位
北京千山幕墙装饰 工程有限公司
交底部位
三期外墙龙骨 工程
工种
电焊工
安
全
技
术
交
底
内
容
一、安全常识 1.进入施工现场必须戴好安全帽,禁止吸烟。 2、施工作业人员严禁酒后上岗,疲劳作业、带病作业。 3、施工人员必须遵守现场安全管理制度,不违章指挥、不违章作业;做到三不伤害:不伤害自己、不 伤害别人、不被人伤害。 二、作业安全 1、进入现场必须遵守安全生产有关规定。 2、电焊、气割,严格遵守“十不烧”规程操作。 3、根据钢筋直径选择具有足够输出电流的电焊机。电源电缆和控制电缆连接应正确、牢固。控制箱的 外壳应牢靠接地。 4、操作前应检查所有工具、电焊机、电源开关及线路是否良好,金属外壳应有安全可靠接地,进出线 应有完整的防护罩,进出线端应用铜接头焊接头焊牢。 5、每台电焊机应有专用电源控制开关。保险丝严禁用其它金属代替保险丝,完工后,切断电源。 6、电气焊的弧、火花点必须与氧气瓶、电石桶、乙炔瓶、木材、油类等危险物品的距离不少于10m,与 易爆物品的距离不少于20米。 7、清除焊渣时,面部不应正对焊纹,防止焊渣溅入眼内。 8、焊渣底部应该采取防护措施,以免发生火灾。 8、高空焊接时,必须系好安全带,焊接周围和下方应采取防火措施,并应有专人监护。 针对性交底:
1、外墙龙骨焊接时需要使用吊篮时,施工人员必须经过厂家培训合格后持证操作。 2、使用吊篮作业前必须进行严格检查,没有问题后方可使用作业。 3、吊篮施工时必须配安全锁系好安全带。
幕墙龙骨安装安全技术交底模板

一、交底目的为确保幕墙龙骨安装工程的安全进行,预防事故发生,提高施工人员的安全意识和操作技能,特制定本安全技术交底。
二、工程概况1. 工程名称:______工程2. 工程地点:______地址3. 工程规模:______平方米4. 施工单位:______单位三、安全注意事项1. 人员配备与培训- 施工人员必须经过专业培训,取得相应资格证书后方可上岗。
- 作业前对施工人员进行安全教育和技能培训,确保其掌握幕墙龙骨安装的安全操作规程。
2. 个人防护用品- 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
- 从事高空作业的人员必须佩戴安全绳,确保安全带正确使用。
3. 施工场地管理- 施工现场应设置明显的安全警示标志,禁止无关人员进入。
- 施工现场应保持整洁,物料堆放整齐,不得超高码放。
4. 机械设备操作- 吊装设备操作人员必须持证上岗,严格按照操作规程进行操作。
- 吊装过程中,吊车司机、指挥员、监护人员必须密切配合,确保吊装安全。
5. 施工工艺与材料- 龙骨安装前,应检查龙骨的尺寸、形状、质量是否符合要求。
- 龙骨安装过程中,应严格按照施工图纸和工艺要求进行操作。
- 避免在高温、高湿、强风等恶劣天气条件下进行施工。
四、操作规程1. 龙骨安装- 龙骨安装前,应检查安装位置是否准确,确保龙骨与墙体连接牢固。
- 龙骨安装过程中,应使用专用工具,避免用手直接操作。
- 龙骨安装完成后,应检查龙骨的垂直度、水平度和间距是否符合要求。
2. 吊装作业- 吊装前,应检查吊车、吊具、钢丝绳等设备是否完好。
- 吊装过程中,吊车司机、指挥员、监护人员必须密切配合,确保吊装安全。
- 吊装完成后,应检查龙骨的安装位置和固定情况。
五、应急处置1. 发生安全事故时,立即停止施工,组织人员抢救伤员,并及时报告相关部门。
2. 对事故原因进行调查分析,制定整改措施,防止类似事故再次发生。
六、总结幕墙龙骨安装工程是一项重要的施工环节,施工过程中必须严格遵守安全技术规程,确保工程质量和施工安全。

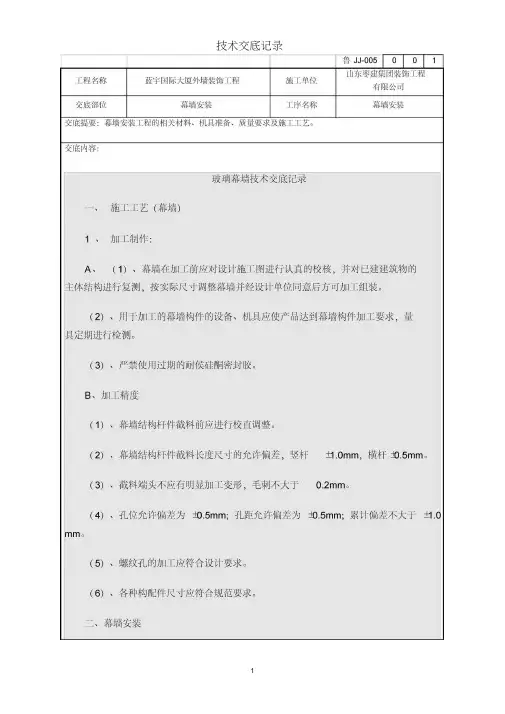

(完整版)玻璃幕墙技术交底

位置,并用经纬仪垂直逐层校核,再定各层连接件的外边线,以便于与主龙骨连接。
放线结束,必须建立自检、互检与专业人员复验制度。
(3)、安装主、次龙骨固定方法为将骨架竖杆型钢连接件与预埋铁件依弹线位置焊牢,在焊接时要注意焊缝的高度、长度及焊条型号必须符合焊接规范要求。
主龙骨安装完毕一根后,必须用水平仪进行调平、固定。
将横杆穿插在一穿插件上,后将横杆两端与穿插件固定,并保证横竖杆间有一微小间隙便于温度变化伸缩。
穿插件用螺栓与竖杆固定。
横、竖杆安装必须符合以下要求:a、立柱与连接件连接,连接件与主体结构与预埋件连接,应按立轴轴线前后偏差不大于2mm、左右偏差不大于3mm、立杆连接件标高偏差不大于3mm 调整、固定。
相临两根立杆连接件标高偏差不大于3mm,同层立柱连接件标高偏差不大于5m m,相临两根立柱距离偏差不大于2mm。
立柱安装就位应及时调整、固定,临时固定螺栓在紧固后应及时拆除。
b、横杆(次龙骨)两端的连接件以及弹性橡胶垫,应安装牢固接缝严密,应准确安装在立杆的预定位置。
相临两根立杆的水平标高偏差不大于1mm。
同层水平标高偏差:当一副幕墙宽度≤35m时,不应大于5 mm;当宽度≥35m时,不应大于7mm。
横杆的水平标高应与立柱的嵌玻璃凹槽一致,其表面高低差不大于1mm。
同一层横杆应由下而上安装,安装完一层应及时检查、调整、固定。
c、玻璃幕墙其他主要附件安装应符合以下要求:Ⅰ、有热工要求的幕墙,保温部分宜从内向外安装。
当采用内衬板时,四周应套弹性橡胶密封条,内衬板与构件接缝应严密;内衬板就位后,应进行密封处理。
Ⅱ、固定防火保温材料用铆钉固定,防火保温层应平整,拼接处不留缝隙。
Ⅲ、要做好避雷措施,注意与避雷网的连接。
Ⅳ、现场焊接或高强螺栓紧固的构件固定后,应及时进行防锈处理。
玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢及轻金属制品。
(4)、安装玻璃因在生产成型时已将玻璃固定的凹槽同整个截面一次积压成型,故玻璃安装同铝合金窗安装。
004石材幕墙钢龙骨安装技术交底

6、上下两根立柱之间立柱使用角钢插芯,下方满焊,上方自由伸缩(详见:附加工图),不得有错位现象,要在同一平面上。
7、立柱安装时有部分后补埋件(埋件与连接只许点焊,不得满焊)。待验收后方可满焊。
审核人
交底人
被交底人
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
六、安全及成品保护
1、钢材要轻拿轻放,运往楼层后钢材要用木方将垫好,防止损坏。
2、安装时,材料不得放于楼层边缘,工具不得放于楼层边缘,防止滑落。
3、焊接时要用接火斗,防止火花溅落,配备看火员与灭火器。
4、在吊篮施工时要遵守吊篮的安全操作规程,临边要系好安全带,戴好安全帽。
5、开好每日动火证,电焊工必须持证上岗,完工场清。
2、材料准备:钢龙骨、连接件、不锈钢螺栓M12*110,方垫片、焊条等。
3、人员准备:安装人员3名、电焊工1名、看火员1名。
二、施工流程
测量放线→加工龙骨(钢插芯焊接)→复查尺寸→钢龙骨安装。
三、安装钢龙骨(方管)
1、操作人员认真看图、审图,吃透技术交底、工序操作。班组长进行作业各基准点相互之间连线成闭合状,二级控制网建立后,总长度误差≤2mm。
四、施工工艺
1、依据放线对主龙骨进行定位控制,转角处一定要利用外控线。
2、其余的均在建筑标高往下返1090mm(详见龙骨布置图),标准层钢龙骨长度为4480mm,非标准龙骨长度要根据标高来定,分格尺寸要按照平面龙骨布置图。
3、在安装转角时固定钢丝线上进行跟踪检查,垂直度偏差不得大于2mm。
铝板幕墙面板安装技术交底

(3)铝板安装要按照项目部出具的排版图,对号安装,凡是发现有破损或者有缺
陷的铝板,一律禁止安装,应立即上报项目部,不允许对铝板进行敲打作业。
(4)铝板幕墙安装的允许偏差和检验方法应符合表 b 的规定
表 b 铝板幕墙安装允许偏差
项目
允许偏差(mm)
检查方法
竖缝及墙面 垂直度
幕墙高度(H)(m) H≤30
(1)运输铝板时应特别小心,避免磕碰边角,必要时用地毯与软物等包住边角。
(2)堆放铝板要整齐牢固,防止运输过程中磕碰导致铝板变形或者表面出现凹陷
等。
(3)铝板在搬运至安装部位之前,应对铝板板块进行清理。保证铝板表面无明显
污渍油迹和其他污垢。
(4)吊篮运输铝板时,必须遵循“少量多次”的原则,严禁超载和违规操作,所
序进行堆放,堆放时要适当倾斜,以免倾覆。
(2)调整:板块初装完成后就对板块进行调整,调整的标准,即横平、竖直、面
平。横平即横梁水平,横缝水平;竖直即竖梁垂直、竖封垂直;面平即各板块在同一平
面内。室外调整完后还要检查室内该平的地方是否平,各处尺寸是否达到设计要求。
安装时,控制装饰柱铝板平面的平整度,进出度以及铝板的嵌缝大小,要求嵌缝 15mm。
60≤H>30 90≤H>60
≤10
≤15 ≤20
激光经纬仪 或经纬仪
H>90
≤25
幕墙平面度
≤2.5
2m 靠尺、钢直尺
竖缝直线度
≤2.5
2m 靠尺、钢直尺
横缝直线度
≤2.5
2m 靠尺、钢直尺
接缝宽度(与设计值比较) 两相邻面板之间接缝高低差
幕墙水平度 板材立面垂直度
阳角方正
±2 ≤1.0
幕墙龙骨安装技术交底004

7.铝型材按图纸节点施工,铝型材与钢材之间放入绝缘垫片,连接要牢靠。
8.横梁与立柱连接采用铝角码,且角码上钻三个眼,二个眼用6*90的不锈钢螺栓连接,一个眼用5MM的自攻钉拧紧;
