(完整版)√MOS器件及其集成电路的可靠性与失效分析

合集下载

集成电路封装失效机理及可靠性设计研究

集成电路封装失效机理及可靠性设计研究

集成电路封装失效机理及可靠性设计研究随着电子技术的不断发展,集成电路在人们生活和工作中发挥着越来越重要的作用。

而集成电路封装作为集成电路的一项重要工艺,对集成电路的性能和可靠性具有非常重要的影响。

因此,对集成电路封装失效机理进行深入研究,并设计出更加可靠的封装方案,具有非常重要的现实意义。

一、集成电路封装失效机理集成电路封装失效主要包括材料失效、工艺失效和结构失效三个方面。

其中,材料失效是指电子封装材料在长时间使用过程中,由于内部结构发生改变导致失效,如负温度系数压敏电阻器老化失效、绝缘材料老化失效等。

工艺失效是指封装过程中出现的缺陷和不良现象,如焊接不良、漏胶等。

结构失效是指封装结构设计上的问题,如温度应力、内部气泡等问题。

对于材料失效,主要是因为材料长时间的老化导致的。

因此,在设计电子封装材料时,应该考虑到材料内部结构及外部环境因素对材料性能和可靠性的影响。

封装材料应该具有优良的耐老化性,并且材料的质量应该得到保证。

对于工艺失效,主要是因为封装工艺的不严格导致的。

为了保证封装工艺的可靠性,应该严格控制封装工艺流程及所使用的设备和材料,避免出现缺陷和不良现象。

对于结构失效,主要是因为长时间的使用过程中,封装结构会受到温度应力、机械应力、湿度等因素的影响,导致结构失效。

因此,在设计封装结构时应该考虑到环境应力对封装的影响,并采用合适的结构设计和材料,以提高封装的可靠性。

二、可靠性设计为了提高集成电路封装的可靠性,应该从以下方面进行设计和改进:1、采用新型封装材料新型封装材料具有低介电常数、高热导率、低热膨胀系数等优秀的性能,可以提高封装的可靠性。

2、提高封装结构的强度和稳定性采用合适的结构设计和材料,以提高封装结构的强度和稳定性,防止封装结构在长时间使用过程中因应力等因素导致失效。

3、严格控制封装工艺严格控制封装工艺,确保封装过程中各项参数得到严格控制和监测,避免工艺失误导致失效。

4、加强封装质量检测加强封装质量检测,及时检测和排除可能存在的缺陷和故障,确保产品的质量和可靠性。

MOS器件可靠性与退化机理

MOS器件可靠性与退化机理
增大 ➢ 硬、软击穿
关键缺陷密度 NBD
d e fe c t d e n s ity
increasing V g P
g
MOS器件可靠性和退化机理 in je c te d c h a r g e ( Q ) in
缺陷产生率 Pg
• 依赖于 Vg
Breakdown of Ultra-thin oxide
JESD 22-A103C
HIGH TEMPERATURE STORAGE LIFE:
JESD 22-A104C
TEMPERATURE CYCLING:
JESD 22-A106B
THERMAL SHOCK:
JESD 22-A107B
SALT ATMOSPHERE:
JESD 22-A109-A HERMETICITY:
✓ Bounded J-Ramp
A very repeatable Qbd measurement
MOS器件可靠性和退化机理
MOS器件可靠性和退化机理
V-Ramp Diagram
Absolute Current level Oxide current change slope
MOS器件可靠性和退化机理
MOS器件可靠性和退化机理
JC-14.1 Rel.Test Meth.Pkg.Dev.
JEDEC standard
JEP 113-B
SYMBOL AND LABELS FOR MOISTURE-SENSITIVE DEVICES:
JEP 122C
FAILURE MECHANISMS AND MODELS FOR SILICON SEMICONDUCTOR DEVICES:
栅电压
• 直接隧穿 (<3V)

集成电路设计的可靠性分析与优化

集成电路设计的可靠性分析与优化

集成电路设计的可靠性分析与优化随着集成电路技术的迅猛发展,集成电路设计的可靠性分析与优化变得越来越重要。

可靠性是指电路在预定的条件下,正确执行其功能的能力。

在现代电子产品中,可靠性是保证产品正常运行的重要指标之一。

本文将对集成电路设计的可靠性进行分析和优化。

首先,可靠性分析是指通过对电路中各个元件的特性和失效机理的研究,对电路进行可靠性评估。

可靠性分析包括两个方面:故障模式和失效机理的研究、可靠性评估和可靠性增强方法。

故障模式和失效机理的研究是了解电路中可能出现的故障模式和失效机理,为可靠性评估提供依据。

可靠性评估是对电路中各个元件进行可靠性测试,通过失效率和失效率曲线等指标评估电路的可靠性。

可靠性增强方法包括在元件选型、电路设计和工艺制程等方面进行优化,提高电路的可靠性。

其次,集成电路设计的可靠性优化是指通过减少故障率、延长性能寿命和提高抗干扰能力等方法,提高电路的可靠性水平。

可靠性优化包括以下几个方面:电路设计优化、加工工艺优化和环境控制。

在电路设计优化方面,可以采用冗余设计、故障容忍设计和自动故障检测等方法,提高电路的容错能力和故障检测能力。

加工工艺优化是指在集成电路的制造过程中通过改进工艺流程和工艺参数来提高电路的可靠性。

环境控制是指在产品的使用环境中控制温度、湿度和外界干扰等因素,减少电路的故障和失效。

此外,集成电路设计的可靠性也与电路中的元件和材料选择密切相关。

不同的元件和材料具有不同的可靠性特性,因此在电路设计过程中需根据实际要求选择合适的元件和材料。

例如,高质量的晶体管、电容器和电阻器等元器件可以提高电路的可靠性。

同时,合适的封装和外露材料也可以影响电路的可靠性。

因此,在集成电路设计中,对元器件和材料的选择和测试是非常重要的。

此外,集成电路设计的可靠性还需要考虑电路的可靠性测试和可靠性评估。

可靠性测试是指对电路进行加速寿命测试、热循环测试和恒温恒湿测试等,以验证电路在不同工作条件下的可靠性。

MOS管失效原因分析

MOS管失效原因分析

MOS管失效原因分析MOS (Metal-Oxide-Semiconductor)管是一种非常常见的半导体器件,广泛用于各种电子设备中,包括计算机、通信设备、功放器等。

然而,MOS管也会存在失效的可能,导致器件无法正常工作。

以下是MOS管失效的原因分析。

1.偏压过大:MOS管通常都有额定的最大偏压,如果超过了这个值,就容易导致MOS管失效。

偏压过大会导致MOS管内部的绝缘层电场过高,破坏绝缘层的结构,导致绝缘性能下降或短路。

2.热失效:MOS管在工作过程中会产生热量,如果散热不良或工作温度过高,会导致MOS管失效。

热失效通常表现为器件功耗增加、导通能力下降、电流漏泄等现象。

3.电压过大或过小:超过MOS管规定的最大工作电压或最小工作电压,都会对MOS管产生不良影响。

过大的电压会造成击穿现象,破坏器件内部结构;而过小的电压则可能导致MOS管无法在正常工作区域。

4.电气应力:电气应力包括电流冲击、电压冲击等。

电流冲击指的是电流突然变化,如开关操作时的电流冲击;电压冲击则是电压突然变化,如电源电压突然上升或下降。

这些电气应力都会对MOS管产生剧烈的冲击,导致器件结构破坏。

5.电气静电放电:静电放电是指由于静电累积导致的放电现象。

如果MOS管在处理过程中没有正确防护措施,静电放电可能对MOS管造成永久性损坏。

6.湿气和化学污染:MOS管的绝缘层对湿气和化学物质相当敏感。

如果环境中存在湿气或化学污染物较多,这些物质可能渗入器件内部,与其结构和材料发生反应,导致永久性损坏。

7.机械应力:MOS管在运输、安装或使用过程中可能受到机械应力的影响。

如果受力过大,可能会导致MOS管结构破坏或接触不良,进而导致失效。

8.元件老化:长期使用的MOS管可能会经历一定程度的老化,导致器件性能下降或失效。

老化问题通常表现为电阻增加、电容减小、电流漏泄等现象。

以上是常见的MOS管失效原因分析。

为了避免以上问题,需要在设计和使用MOS管时采取适当的措施,包括正确选择工作条件、防护措施、散热设计、防止静电放电等。

半导体器件可靠性与失效分析微电子

半导体器件可靠性与失效分析微电子

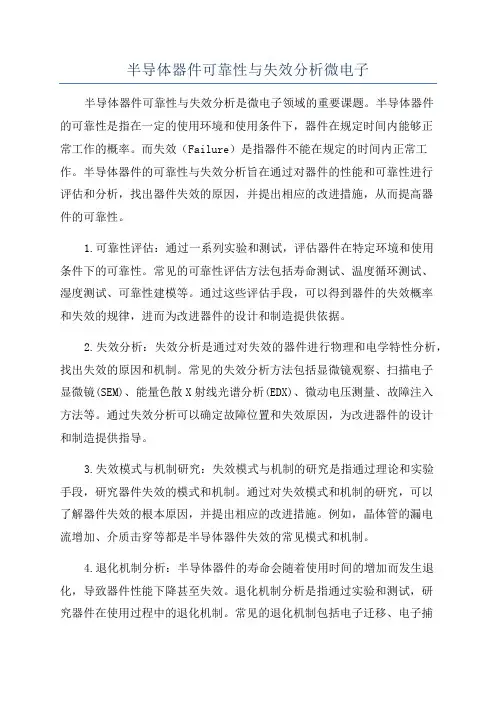

半导体器件可靠性与失效分析微电子半导体器件可靠性与失效分析是微电子领域的重要课题。

半导体器件的可靠性是指在一定的使用环境和使用条件下,器件在规定时间内能够正常工作的概率。

而失效(Failure)是指器件不能在规定的时间内正常工作。

半导体器件的可靠性与失效分析旨在通过对器件的性能和可靠性进行评估和分析,找出器件失效的原因,并提出相应的改进措施,从而提高器件的可靠性。

1.可靠性评估:通过一系列实验和测试,评估器件在特定环境和使用条件下的可靠性。

常见的可靠性评估方法包括寿命测试、温度循环测试、湿度测试、可靠性建模等。

通过这些评估手段,可以得到器件的失效概率和失效的规律,进而为改进器件的设计和制造提供依据。

2.失效分析:失效分析是通过对失效的器件进行物理和电学特性分析,找出失效的原因和机制。

常见的失效分析方法包括显微镜观察、扫描电子显微镜(SEM)、能量色散X射线光谱分析(EDX)、微动电压测量、故障注入方法等。

通过失效分析可以确定故障位置和失效原因,为改进器件的设计和制造提供指导。

3.失效模式与机制研究:失效模式与机制的研究是指通过理论和实验手段,研究器件失效的模式和机制。

通过对失效模式和机制的研究,可以了解器件失效的根本原因,并提出相应的改进措施。

例如,晶体管的漏电流增加、介质击穿等都是半导体器件失效的常见模式和机制。

4.退化机制分析:半导体器件的寿命会随着使用时间的增加而发生退化,导致器件性能下降甚至失效。

退化机制分析是指通过实验和测试,研究器件在使用过程中的退化机制。

常见的退化机制包括电子迁移、电子捕捉、热失效等。

通过退化机制分析可以确定退化的原因,为延长器件寿命提供参考。

半导体器件的可靠性与失效分析对于微电子行业具有重要的意义。

高可靠性的器件可以减少电子产品的故障率,提高产品的性能和稳定性。

同时,通过对失效原因和机制的研究,可以指导器件的设计和制造,提高器件的可靠性和寿命。

因此,半导体器件的可靠性与失效分析是微电子领域一个重要的研究方向,也是推动微电子技术发展的关键之一。

半导体器件可靠性与失效分析微电子

半导体器件可靠性与失效分析微电子

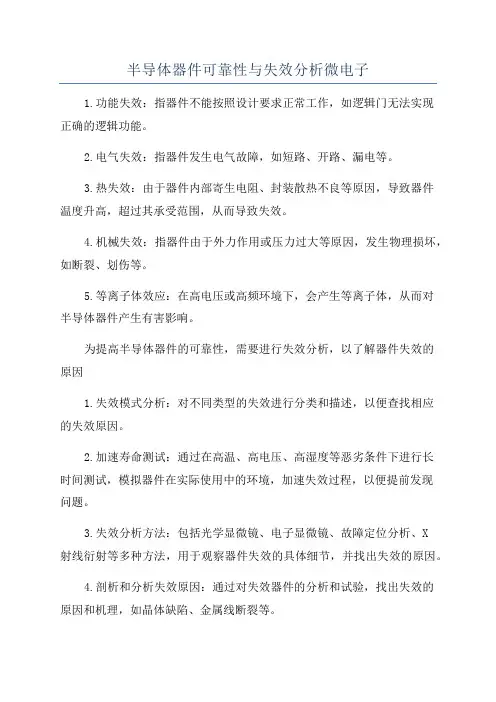

半导体器件可靠性与失效分析微电子
1.功能失效:指器件不能按照设计要求正常工作,如逻辑门无法实现
正确的逻辑功能。

2.电气失效:指器件发生电气故障,如短路、开路、漏电等。

3.热失效:由于器件内部寄生电阻、封装散热不良等原因,导致器件
温度升高,超过其承受范围,从而导致失效。

4.机械失效:指器件由于外力作用或压力过大等原因,发生物理损坏,如断裂、划伤等。

5.等离子体效应:在高电压或高频环境下,会产生等离子体,从而对
半导体器件产生有害影响。

为提高半导体器件的可靠性,需要进行失效分析,以了解器件失效的
原因
1.失效模式分析:对不同类型的失效进行分类和描述,以便查找相应
的失效原因。

2.加速寿命测试:通过在高温、高电压、高湿度等恶劣条件下进行长
时间测试,模拟器件在实际使用中的环境,加速失效过程,以便提前发现
问题。

3.失效分析方法:包括光学显微镜、电子显微镜、故障定位分析、X
射线衍射等多种方法,用于观察器件失效的具体细节,并找出失效的原因。

4.剖析和分析失效原因:通过对失效器件的分析和试验,找出失效的
原因和机理,如晶体缺陷、金属线断裂等。

5.提高设计和工艺:根据失效分析结果,改进器件的设计和工艺,以
提高器件的可靠性。

总之,半导体器件可靠性与失效分析在微电子领域中具有重要的意义,它不仅能提高半导体器件的可靠性,还能为微电子系统的设计和制造提供
理论指导和实践经验。

随着技术的进一步发展,可靠性和失效分析将继续
成为微电子行业的研究热点。

集成电路的工作原理及可靠性分析

集成电路的工作原理及可靠性分析

电子技术 • Electronic Technology86 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】集成电路 半导体集成电路 静电放电 可靠性1 集成电路的工作原理及组成结构集成电路,一般简称IC ,英文名为integrated circuit ,它是一种新型、微型的电子元件或者零部件。

通常情况下集成电路采用一种特定的工艺方法,把很多的微电子元件集成到一个硅片上,一般这些电子元件包括晶体管、二极管、电容电阻、电感等,现如今基本所有集成电路的都是以硅作为基础材料,再在其基础上通过扩散或者渗透的工艺方法让其形成N 型、P 型的半导体或者P-N 结。

让其在电路板上结合其他元器件一起来完成一些特定功能的电路模块,比如说一些我们平时生活中常见的一些承担运算、导电、存储功能的电子设备。

人们把集成电路也称作半导体集成电路,因为一般的集成电路的基板都是半导体材料,然后再在基板上把把至少一个有源元件或者更多的元件相互之间连接到一起,让其完成一些特定功能的元器件。

它们一般通过半导体材料所特有的电子空穴导电能了来进行通电,让电流通过半导体上的引线和引脚来进行输入或者输出电流信号,完成半导体集成电路的索要完成的特定功能。

人们一般认为集成电路是罗伯特•诺伊思(在硅(Si )的基础上发明的集成电路)和杰克•基尔比(在锗(Ge )的基础上发明的集成电路)发明的。

而后随着集成电路的一步步持续改进,现如今市面上大多数的的半导体集成电路都是在硅的基础上进行生产的,一般集成电路的工作原理及可靠性分析文/陈海彬情况下半导体的工艺过程是氧化→光刻→扩散→外延→蒸铝,然后形成集成电路所需要的半导体材料,把另外一些所需要的二极管、电容、电阻等元器件再焊接到加工好的特定的半导体材料上,就加工成了我们所需要的一些半导体集成电路。

它们会有各种各样的样式,比如有扁平式的、圆壳式的、双列直插式的等等,而且它们所实现的功能也是各种各样。

半导体器件可靠性与失效分析

半导体器件可靠性与失效分析

半导体器件可靠性与失效分析引言:随着电子技术的不断发展,半导体器件在现代电子产品中发挥着至关重要的作用。

然而,由于半导体器件中存在着各种可能的失效机制,如漏电、击穿、热失效、氧化、迁移、应力等,因此对半导体器件的可靠性和失效分析进行深入研究对于保证电子产品的稳定工作和提高其寿命至关重要。

一、半导体器件的可靠性评估方法1.基于故障数据的可靠性评估方法:通过从大量的故障数据中提取出各种失效机制的特征参数,建立数学模型,从而预测和评估半导体器件的寿命和可靠性。

2.加速寿命试验方法:通过在实验室中对半导体器件施加高温、高电压、高湿等加速环境条件,加速其失效过程,得到失效时间与环境条件之间的关系,并在此基础上预测出正常使用条件下的寿命。

3.可靠性物理模型方法:通过对半导体器件内部结构和加工工艺进行深入分析和理解,建立器件的失效物理模型,从而直接预测失效机制和失效时间。

二、半导体器件失效分析方法1.失效分析的基本流程:a.收集失效器件并对其进行初步检测和筛选。

b.进行失效分析前的预处理操作,如外观检查、器件参数测试等。

c.施加不同的电压、电流和温度等条件,以及应力加速实验,观察和记录失效器件的失效特点和失效模式。

d.利用各种现代测试设备和分析手段,如电镜、扫描隧道显微镜、探针站等,对失效区域及元件内部的结构和性能进行深入分析。

e.通过失效分析技术和经验,找出失效根源和失效机制,并给出改进措施和提高器件可靠性的建议。

2.失效分析的常用技术和方法:a.毛细管技术:通过毛细管效应,观察电导材料中的微孔,从而检测出隐蔽的电导通道。

b.扫描电镜技术:通过扫描电镜的高分辨率成像,分析器件表面的异常情况,如磨损、腐蚀、裂纹等。

c.能谱分析技术:使用能谱仪对失效器件进行元素分析,以确定是否存在金属污染或元素组成异常。

d.探针测试技术:使用探针测试仪对器件的电路连通性和参数进行测试,找出可能存在的故障点。

e.热分析技术:通过热敏电阻或红外热像仪等热分析设备,观察器件在失效前后的温度变化情况,以判断是否因温度引起器件失效。

功率MOSFET产品可靠性问题的分析与改善

功率MOSFET产品可靠性问题的分析与改善

功率MOSFET产品可靠性问题的分析与改善张来柱天水华天科技股份有限公司摘要:MOS集成电路中,金属-氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor,MOSFET)作为开关器件被封测公司广泛生产并应用到各个领域。

从产品设计到封装成型的过程中伴随着各种可靠性问题[1]。

测试工序是对产品性能最重要的检验和把关,测试数据将会把各种可靠性问题呈现出来。

本文将通过具体案例对功率MOSFET产品的低导通阻抗特性中存在的可靠性问题进行数据分析和监控预警。

关键词:MOSFET;可靠性;数据分析;失效分析;改善措施The reliability analysis and improvement of power MOSFET productsZHANG Lai-zhuTianshui Huatian Technology Co.,Ltd.Abstract:Among MOS integrated circuits,Metal-Oxide-Semiconductor Field-Effect Transistor(MOSFET)as a switching device is widely produced by packaging and testing companies and applied to various fields.The process from product design to packaging molding is accompanied by various reliability issues.The test process is the most important inspection and check on product performance,and the test data show various reliability problems.Specific cases are used to conduct data analysis and monitoring and early warning of reliability problems in the low on-resis-tance characteristics of power MOSFET products.Keywords:MOSFET;Reliability;Data analysis;Failure analysis;Improvement measures0引言功率MOSFET由于具有良好的电压控制和低导通阻抗的开关特性,在各类电子电路中得到了广泛的应用。

半导体器件可靠性与失效分析微电子54页PPT

半导体器件可靠性与失效分析微电子54页PPT

Hale Waihona Puke 谢谢你的阅读❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非
1、不要轻言放弃,否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人,常是愿意 去做,并愿意去冒险的人。“稳妥”之船,从未能从岸边走远。-戴尔.卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡,喝起来是苦涩的,回味起来却有 久久不会退去的余香。
半导体器件可靠性与失效分析微电子 4、守业的最好办法就是不断的发展。 5、当爱不能完美,我宁愿选择无悔,不管来生多么美丽,我不愿失 去今生对你的记忆,我不求天长地久的美景,我只要生生世世的轮 回里有你。

剖析MOSFET物理结构工作原理及失效

剖析MOSFET物理结构工作原理及失效

剖析MOSFET物理结构工作原理及失效MOSFET(金属氧化物半导体场效应管)是一种常见的电子器件,用于控制和放大电流。

它由多个不同的区域组成,包括金属栅极、氧化物绝缘层和半导体材料。

MOSFET的物理结构包括一个P型或N型的半导体基底,上面覆盖着一个绝缘层,然后是一个金属栅极。

这个栅极可以通过施加电压来控制绝缘层下的电荷密度,从而控制电流的流动。

当栅极电压为零时,绝缘层下没有电荷,大部分的电流被阻断。

当栅极电压与基底之间施加一个正电压时,绝缘层下形成一个正电荷层,使得电流可以通过。

相反,当栅极电压与基底之间施加一个负电压时,绝缘层下形成一个负电荷层,也使得电流可以通过。

因此,通过控制栅极电压,可以控制MOSFET中的电流。

MOSFET的工作原理基于场效应,即栅极电场的作用。

当栅极电压改变时,栅极下的电场也会改变,从而改变绝缘层下的电荷密度。

这个电场的改变会影响绝缘层和半导体之间的电荷分布,进而影响电流的流动。

当栅极电压高于阈值电压时,MOSFET处于导通状态,电流可以通过。

当栅极电压低于阈值电压时,MOSFET处于截止状态,电流被阻断。

然而,MOSFET也存在一些可能的失效模式。

其中一个常见的失效是漏电流增加,即在截止状态下存在较大的漏电流。

这可能是由于绝缘层中存在缺陷或污染物导致的。

另一个常见的失效是击穿,即当栅极电压过高时,绝缘层会被击穿,导致电流突然增加,可能会损坏MOSFET。

还有一个失效是热失效,即由于过高的工作温度导致MOSFET中的电子迁移率降低,进而影响电流的流动。

此外,还有一些其他的失效模式,如电荷泵效应、硬件故障等。

总的来说,MOSFET是一种重要的电子器件,具有复杂的物理结构和工作原理。

了解其物理结构和工作原理,以及可能的失效模式,对于设计和维护电子系统都非常重要。

详解mos管原理及几种常见失效分析

详解mos管原理及几种常见失效分析

详解mos管原理及⼏种常见失效分析 mos管是⾦属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或者称是⾦属—绝缘体(insulator)—半导体。

mos管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。

在多数情况下,这个两个区是⼀样的,即使两端对调也不会影响器件的性能。

这样的器件被认为是对称的。

mos管—⼯作原理 mos管的⼯作原理(以N沟道增强型mos场效应管)它是利⽤VGS来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的⽬的。

在制造管⼦时,通过⼯艺使绝缘层中出现⼤量正离⼦,故在交界⾯的另⼀侧能感应出较多的负电荷,这些负电荷把⾼渗杂质的N区接通,形成了导电沟道,即使在VGS=0时也有较⼤的漏极电流ID。

当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之⽽变,因⽽漏极电流ID随着栅极电压的变化⽽变化。

详解mos管原理及⼏种常见失效分析 mos管—N型/P型 mosFET可以分成增强型和耗尽型,每⼀种⼜可以分成N沟道和P沟道。

不过现实中,耗尽型的类型很少,⽽P沟道也⽐较少,最多的就是N沟道增强型mosFET,也就是增强型N-mosFET。

⼤部分mos管的外观极其类似,常见的封装种类有TO252,TO220,TO92,TO3,TO247等等,但具体的型号有成千上万种,因此光从外观是⽆法区分的。

对于不熟悉型号,经验⼜⽐较少的⼈来说,⽐较好的⽅法就是查器件的datasheet(pdf格式,⼀般是英⽂),⾥⾯会详细告诉你,它的类型和具体参数,这些参数对于你设计电路极有⽤。

我们区分类型,⼀般就是看型号,⽐如IRF530,IRF540,IRF3205,IRPF250等这些都是很常见的增强型N-mosFET,⽽对应的IRF9530,IRF9540就是增强型P-mosFET,耗尽型的两种,我⾄今还没在实际电路中看到过具体的器件。

集成电路的失效分析与信号处理

集成电路的失效分析与信号处理

集成电路的失效分析与信号处理随着科技的不断发展,集成电路在各个领域中得到了广泛应用。

然而,由于各种原因,集成电路可能会出现失效的情况。

对于集成电路的失效分析与信号处理,我们需要深入了解其中的原因和解决方法。

首先,我们来了解一下集成电路失效的原因。

集成电路失效可以分为两类,一类是由于制造工艺的问题导致的,另一类是由于外部环境的影响引起的。

制造工艺问题可能包括晶体管的缺陷、金属线的断裂等。

而外部环境的影响可能包括温度变化、电磁干扰等。

在进行失效分析时,我们需要通过对集成电路的物理性质和工作环境的了解,来确定失效的具体原因。

针对集成电路失效的原因,我们可以采取一些信号处理的方法。

首先,我们可以通过信号采集和分析来获取集成电路的工作状态。

通过对集成电路的输入和输出信号进行采集和分析,我们可以得到集成电路的工作状态信息,从而判断是否出现了失效。

其次,我们可以利用信号处理算法来识别和分析失效信号。

通过对失效信号进行特征提取和分析,我们可以得到失效的具体类型和位置。

最后,我们可以根据失效信号的分析结果,采取相应的修复措施。

修复措施可能包括更换失效的元件、优化电路设计等。

在进行集成电路失效分析与信号处理时,我们还需要考虑一些问题。

首先,我们需要充分了解集成电路的工作原理和特性。

只有对集成电路的工作原理和特性有深入的了解,我们才能更好地进行失效分析和信号处理。

其次,我们需要使用适当的工具和设备进行信号采集和分析。

信号采集和分析的设备需要具备高精度和高灵敏度,以确保得到准确的结果。

最后,我们需要进行充分的实验和验证。

通过实验和验证,我们可以验证失效分析和信号处理的结果是否准确,并进一步改进和优化相关的方法和算法。

集成电路的失效分析与信号处理是一个复杂而重要的课题。

通过对集成电路失效的原因进行深入分析和研究,我们可以更好地理解集成电路的工作机制和性能特点。

通过信号处理的方法,我们可以准确地判断和分析集成电路的失效情况,并采取相应的措施进行修复。

(最新整理)电子器件失效分析及可靠应用

(最新整理)电子器件失效分析及可靠应用
(最新整理)电子器件失效分析及可靠应用
2021/7/26
1
电子器件失效分析及可靠应 用
-硬件内部培训
2021/7/26
电子器件失效分析及可靠应用培训
2
培训内容
1 失效分析基础 2 典型失效模式(重点内容) 3 典型失效机理 4 器件失效分析流程 5 破坏性物理分析(DPA)介绍 6 静电损伤 7 CMOS集成电路的闩锁效应 8 如何和器件供应商交流失效分析
器件失效的根本原因
器件强度必须超过器件环境应力,以保证器件正 常运行。然而,强度和应力是两个随机变量,总 是存在一个应力大于强度的较小区域。在图中表 示为两个曲线交叉的区域。交叉区域越大,器件 发生失效的几率越大
2021/7/26
电子器件失效分析及可靠应用培训
29
十 各类器件的失效模式、机理和可靠性应用要点
器件可靠性应用的基本方法:降额
降额(Derating):元件使用中承受的应力低于其额定值,以 达到延缓其参数退化,提高使用可靠性的目的。
额定值(Rating):元器件允许的最大使用应力值,一般器件 手册中都有明确的规定。
应力(Stress):影响元器件失效率的电、热等负载,典型的过 应力有:温度、浪涌、ESD、噪声和辐射应力
应力比(Stress ration):元器件的工作应力与额定应力之比, 应力比又称做降额因子。
2021/7/26
电子器件失效分析及可靠应用培训
30
十 各类器件的失效模式、机理和可靠性应用要点
降额理论
四个基本的降额方法是:
增加平均强度(该方法在尺寸和重量的增加不会引起其它问 题的情况下是很有效的)
必须符合该标准 2)它制定/7/26
电子器件失效分析及可靠应用培训

集成电路可靠性研究中的失效机理分析

集成电路可靠性研究中的失效机理分析

集成电路可靠性研究中的失效机理分析集成电路(Integrated Circuit,简称IC)是实现电子系统功能的基本组成部分,是现代通讯、计算机、消费电子等领域中不可或缺的关键技术之一。

在集成电路的应用过程中,由于在电气和物理环境下的各种影响,不同程度的失效问题会不可避免地出现。

因此,对于集成电路可靠性研究中失效机理的分析和研究是至关重要的。

本文将介绍集成电路可靠性方面的一些基本概念和失效机理,并探讨在集成电路可靠性研究中失效机理分析的方法和技术。

一、集成电路可靠性概述集成电路可靠性指的是在集成电路运行过程中,其功能性能能够在一定时间和环境下保持稳定的能力。

集成电路可靠性研究是为了保证集成电路长期运行的可靠性和稳定性,避免集成电路失效所带来的经济和社会成本。

集成电路失效问题采用的原因比较复杂,包括以下因素:1.工艺和制造因素。

因为每个集成电路都需要经过工艺制造的过程,一旦制造中有质量问题,就很有可能会导致集成电路中失效问题的产生。

2.环境和应力因素。

包括温度、湿度、气体氛围、电场、电磁干扰等因素,这些因素都会对集成电路的正常工作产生不同程度的影响。

3.设计和电路因素。

设计、电路和构造缺陷也会导致集成电路失效,如电路不稳定、噪声和振荡问题等。

针对这些原因,集成电路可靠性研究主要从以下几个方面入手:1.制造和工艺问题,着重解决集成电路质量的问题。

2.环境和应力问题,对集成电路进行外界环境下的可靠性测试。

3.设计和电路问题,进行电路的分析与优化,消除电路缺陷和提高可靠性。

二、失效机理分析1.封装失效集成电路封装是将芯片封装在外露引脚的封装体中,保护芯片免受环境和机械影响。

集成电路封装失效主要包括以下因素:(1)焊接裂纹焊接裂纹是由于制造和装配过程中的高温应力和冷却过程中的温度梯度导致的。

当芯片和封装之间的焊点裂纹时,电路间可能会产生断路或短路现象。

(2)接触不良接触不良是指由于封装中引脚连接不牢固,或引脚与板间距离太小等因素导致引脚接触不良,从而导致电路的性能下降或直接失效。

集成电路的可靠性分析与优化研究

集成电路的可靠性分析与优化研究

集成电路的可靠性分析与优化研究现代电子科技的发展迅速,带来了各种各样的先进设备和技术,其中,集成电路作为电子信息领域的重要组成部分,在人类社会发展中起到了举足轻重的作用。

然而,集成电路的可靠性一直以来都受到人们的关注,因为不同于其他产品,集成电路的故障可能导致系统的崩溃和数据的丢失,进而造成严重的后果。

可靠性分析是评估电子设备的运行性能、可靠性和失效率的技术。

在集成电路的可靠性分析中,主要是通过对其失效模式和失效机理进行深入研究,较为准确地掌握其制造和使用的可靠性,有助于优化电路设计、提高电路的使用寿命和可靠性。

集成电路的失效模式包括瞬时失效模式、永久失效模式和可修复失效模式。

其中,瞬时失效是因为瞬态事件或瞬时击穿引起的,如电源噪声、闪电等外部因素。

永久失效是指由于接口或元器件内部产生的缺陷或故障,使电路不可修复。

可修复失效则是指元器件的失效程度不同,可能会影响电路功能和性能,但还能够通过维修或更换元器件等方法进行恢复。

为了提高集成电路的可靠性,必须对其失效机理进行深入研究。

在不同的失效模式下,失效机理也不尽相同。

例如,对于永久失效模式,其失效机理包括金属迁移、热失效、电磁脉冲辐射和离子注入等。

金属迁移是指在电子器件中,金属材料中的某些原子受到外部电场的驱动而向材料内部或接口处移动。

热失效是指由于电路中超过其额定工作温度造成电子元器件的损坏。

辐射造成的失效,主要是指对电路造成的电磁脉冲辐射所引起的反应和损坏。

离子注入是指在半导体材料中,离子注入的过程中产生了永久的损伤,进而影响了器件的性能和可靠性。

另外,集成电路的可靠性还受到其工作条件、应力水平、环境因素和使用年限等因素的影响。

深入研究这些因素从而寻找高可靠性的电路和元器件,有利于提高电路的可靠性和延长电路的使用寿命。

针对集成电路可靠性分析中的问题,目前已经提出了一系列优化措施。

包括进行有效的质量控制,选用合适的工艺制造和封装方式,研究元器件的老化特性和应力状态,以及优化电路结构等方面。

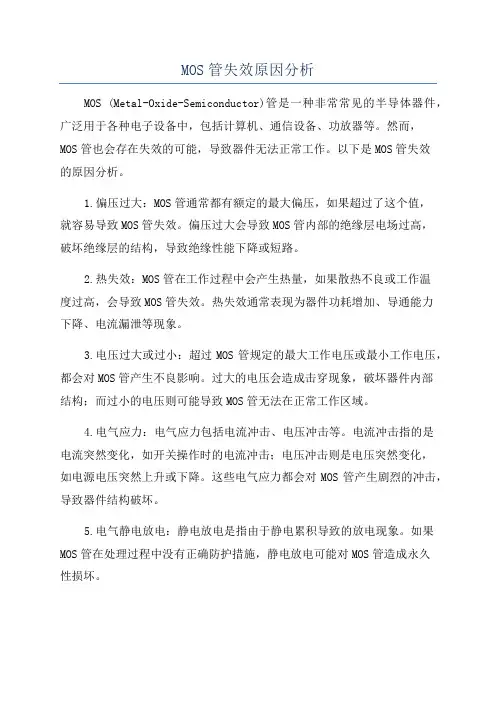

MOS管失效原因分析

MOS管失效原因分析

MOS管失效原因分析MOS管(Metal Oxide Semiconductor Field Effect Transistor),又称金属氧化物半导体场效应晶体管,是目前应用最广泛的一种半导体器件,广泛应用于各种电子设备中。

然而,就像其他电子器件一样,MOS管也会发生失效。

MOS管的失效原因可以分为以下几个方面进行分析。

首先,由于MOS管通常工作在较高的温度下,热失效是常见的一种原因。

高温导致晶格结构的扭曲和位错的形成,进而导致电阻率的增加和导电性能的下降。

此外,高温还可能引起器件内部材料的热膨胀不均匀,导致应力集中,从而导致MOS管损坏。

其次,电压过载也是MOS管失效的常见原因之一、电压过载会导致电场强度增加,使材料内部的结构发生变化,出现击穿现象。

此外,电压过载可能引起器件内部材料的热膨胀,导致应力集中和损坏。

第三,电流过载也是MOS管失效的原因之一、电流过载会导致电流密度增加,从而引起局部温升和热失效。

此外,电流过载还可能导致材料内部结构的压缩和形变,从而影响MOS管的性能。

此外,静电击穿也是MOS管失效的原因。

静电击穿是指在MOS管上产生高电压的瞬间放电现象,静电电荷的排放过程会引起高电场强度,导致结构破坏,严重时可能使MOS管烧毁。

最后,环境因素也会影响MOS管的性能和失效。

例如,湿度、尘埃、化学腐蚀物等可能导致连接线腐蚀、绝缘层损坏等问题,进而导致MOS管失效。

综上所述,MOS管失效的原因可以归结为热失效、电压过载、电流过载、静电击穿和环境因素。

在实际应用中,为了延长MOS管的寿命,可以采取以下措施:首先,控制工作温度,避免高温环境下的工作,或者采取降温措施,如散热片等。

其次,合理设计电路,确保电压和电流处于安全范围内,避免过载。

第三,加强静电保护,采取合适的静电保护措施,如接地、使用静电防护器件等。

此外,还可以加强对环境的管理,确保设备工作环境的温度、湿度和尘埃控制在合适的范围内。

(完整版)√MOS器件及其集成电路的可靠性与失效分析

(完整版)√MOS器件及其集成电路的可靠性与失效分析

MOS 器件及其集成电路的可靠性与失效分析(提要)作者:Xie M. X. (UESTC ,成都市)影响MOS 器件及其集成电路可靠性的因素很多,有设计方面的,如材料、器件和工艺等的选取;有工艺方面的,如物理、化学等工艺的不稳定性;也有使用方面的,如电、热、机械等的应力和水汽等的侵入等。

从器件和工艺方面来考虑,影响MOS 集成电路可靠性的主要因素有三个:一是栅极氧化层性能退化;二是热电子效应;三是电极布线的退化。

由于器件和电路存在有一定失效的可能性,所以为了保证器件和电路能够正常工作一定的年限(例如,对于集成电路一般要求在10年以上),在出厂前就需要进行所谓可靠性评估,即事先预测出器件或者IC 的寿命或者失效率。

(1)可靠性评估:对于各种元器件进行可靠性评估,实际上也就是根据检测到的元器件失效的数据来估算出元器件的有效使用寿命——能够正常工作的平均时间(MTTF ,mean time to failure )的一种处理过程。

因为对于元器件通过可靠性试验而获得的失效数据,往往遵从某种规律的分布,因此根据这些数据,由一定的分布规律出发,即可估算出MTTF 和失效率。

比较符合实际情况、使用最广泛的分布规律有两种,即对数正态分布和Weibull 分布。

①对数正态分布:若一个随机变量x 的对数服从正态分布,则该随机变量x 就服从对数正态分布;对数正态分布的概率密度函数为222/)(ln 21)(σμπσ--⋅=x e x x f该分布函数的形式如图1所示。

对数正态分布是对数为正态分布的任意随机变量的概率分布;如果x 是正态分布的随机变量,则exp(x)为对数分布;同样,如果y 是对数正态分布,则log(y)为正态分布。

②Weibull 分布:由于Weibull 分布是根据最弱环节模型或串联模型得到的,能充分反映材料缺陷和应力集中源对材料疲劳寿命的影响,而且具有递增的失效率,所以,将它作为材料或零件的寿命分布模型或给定寿命下的疲劳强度模型是合适的;而且尤其适用于机电类产品的磨损累计失效的分布形式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MOS 器件及其集成电路的可靠性与失效分析(提要)作者:Xie M. X. (UESTC ,成都市)影响MOS 器件及其集成电路可靠性的因素很多,有设计方面的,如材料、器件和工艺等的选取;有工艺方面的,如物理、化学等工艺的不稳定性;也有使用方面的,如电、热、机械等的应力和水汽等的侵入等。

从器件和工艺方面来考虑,影响MOS 集成电路可靠性的主要因素有三个:一是栅极氧化层性能退化;二是热电子效应;三是电极布线的退化。

由于器件和电路存在有一定失效的可能性,所以为了保证器件和电路能够正常工作一定的年限(例如,对于集成电路一般要求在10年以上),在出厂前就需要进行所谓可靠性评估,即事先预测出器件或者IC 的寿命或者失效率。

(1)可靠性评估:对于各种元器件进行可靠性评估,实际上也就是根据检测到的元器件失效的数据来估算出元器件的有效使用寿命——能够正常工作的平均时间(MTTF ,mean time to failure )的一种处理过程。

因为对于元器件通过可靠性试验而获得的失效数据,往往遵从某种规律的分布,因此根据这些数据,由一定的分布规律出发,即可估算出MTTF 和失效率。

比较符合实际情况、使用最广泛的分布规律有两种,即对数正态分布和Weibull 分布。

①对数正态分布:若一个随机变量x 的对数服从正态分布,则该随机变量x 就服从对数正态分布;对数正态分布的概率密度函数为222/)(ln 21)(σμπσ--⋅=x e x x f该分布函数的形式如图1所示。

对数正态分布是对数为正态分布的任意随机变量的概率分布;如果x 是正态分布的随机变量,则exp(x)为对数分布;同样,如果y 是对数正态分布,则log(y)为正态分布。

②Weibull 分布:由于Weibull 分布是根据最弱环节模型或串联模型得到的,能充分反映材料缺陷和应力集中源对材料疲劳寿命的影响,而且具有递增的失效率,所以,将它作为材料或零件的寿命分布模型或给定寿命下的疲劳强度模型是合适的;而且尤其适用于机电类产品的磨损累计失效的分布形式。

由于它可以根据失效概率密度来容易地推断出其分布参数,故被广泛地应用于各种寿命试验的数据处理。

与对数正态分布相比,Weibull 分布具有更大的适用性。

Weibull 分布的失效概率密度函数为mt m tm e t m t f )/()(ηη--⋅= 图1 对数正态分布相应的累积失效分布函数为mt e t F )/(1)(η--=式中的m 为分布的形状参数,η为分布的尺寸参数。

Weibull 分布的形式如图2所示,在m <1时为倒J 字型曲線,在m=1时为指数式分布,在1<m <3.6时为偏向左边的曲线,在m ≈3.6时为正态分布曲线,在m >3.6时为偏向右边的曲线。

在这种失效分布的模式下,元器件的失效率λ(t)和MTTF 可分别表示为 )(11)()()(ln )(t F t R t f dt t R d t -===λ dt t f t dt t R MTTF ⎰⎰∞∞==00)()(失效率λ(t)的常用单位是FIT (10-9/小时)或者%/1000小时。

由于引起器件和集成电路失效的机理不同,因此就相应地存在各不相同的MTTF 和失效率数据。

最容易导致失效的就是其中MTTF最短的那一种机理。

(2)栅氧化层的性能退化:MOSFET 的栅极二氧化硅薄膜是决定器件性能的关键性材料。

因为二氧化硅薄膜具有良好的绝缘性,同时它与Si 表面接触的表面态密度又很低,所以最常用作为栅绝缘层。

栅氧化层一般是采用热氧化来制备的,良好氧化层的漏电流基本上为0,并且具有较高的击穿电场强度(击穿电场强度约为10MV/cm )。

但是,实际上发现,在器件和电路工作时,有时会发生由于栅氧化层的漏电、并导致击穿而引起的失效;产生这种后果的根本原因就是氧化层在电压作用下性能发生了退化。

①栅氧化层退化的表现~击穿:在栅极电压作用下,栅氧化层发生退化的主要表现就是击穿。

这里存在两种类型的击穿:一是瞬时击穿(TZDB ,Tims Zero Dielectic Breakdown ),即是加上电压后就马上发生的击穿——短路;二是经时击穿(TDDB ,Tims Dependent Dielectic Breakdown ),即是加上电压后需要经过一段时间之后才发生的击穿。

MOSFET 和MOS-IC 的早期失效往往就包括有栅氧化层的TZDB 现象。

TDDB 的产生与栅氧化层中的电场(~栅电压)有关。

实验表明,按照引起击穿电场的大小,可以把TDDB 区分为三种不同的模式:①模式A ~在较低电场(1MV/cm )时就产生的击穿;②模式B ~在较高电场(数MV/cm )时产生的击穿;③模式C ~在很高电场(>8MV/cm )时才可能产生的击穿。

TDDB 的模式A 往往是由于氧化层中存在针孔等缺陷的缘故,具有这种模式的早期击穿的芯片,一般都可通过出厂前的筛选而淘汰掉,故模式A 击穿将直接影响到芯片的成品率。

由于氧化层中的针孔等缺陷主要是来自于材料和环境的污染、微粒之类的杂质,所以提高材料和工艺的纯净度对于降低出现模式A 的几率、增高成品率具有重要的意义。

TDDB 的模式B 往往是由于氧化层中存在微量的Na 、K 等碱金属和Fe 、Ni 等重金属杂质的缘故,这些杂质离子在较高电场作用下会发生移动,并且起着陷阱能级的作用。

因此,为了提高模式B 的击穿,也必须严格保证材料和工艺的纯净度,此外还必须注意晶体表面图2 Weibull 分布缺陷吸附重金属杂质所产生的不良影响(则需要关注衬底的结晶控制技术)。

TDDB 的模式C 击穿电压很高,接近二氧化硅的固有击穿特性,这是由于氧化层中不存在杂质和缺陷的缘故。

②MOSFET 的寿命评估:对于带有经时击穿模式B 的不良芯片,需要经过较长时间的试验才能检测出来,因此必须事先确立器件寿命的检测和评估方法。

为了保证集成电路能够正常工作若干年(一般要求10年以上),就需要在出厂前预测出器件的寿命——寿命评估;这可以通过TDDB 试验预测出栅氧化层的寿命来确定器件的寿命。

具体的办法就是采用所谓加速寿命试验,即把许多器件置于强电场(高于7MV/cm )、温度为100 o C 左右的条件下,观测器件的经时失效率;一般,栅氧化层的TDDB 呈现出两个区域:较快击穿的早期失效区和需要经过很长时间才击穿的磨损失效区(二氧化硅的固有击穿区)。

为了不让器件在出厂后就产生问题,则必须尽量控制器件的早期失效。

常常采用对数正态分布来评估寿命。

对于较厚栅氧化层的器件,发现早期击穿的失效率较高,这说明较厚的二氧化硅中含有较多的缺陷。

③栅氧化层退化的机理:栅氧化层出现退化的主要原因是强电场使得栅氧化层产生了漏电、并从而导致的击穿。

a )在强电场作用下,栅氧化层产生漏电往往是一种常见的现象。

实际上,当氧化层中的电场强度大于6MV/cm 时,即使是非常优质的氧化层,也将会产生由于量子效应所引起的所谓F-N (Flowler-Nordheim )型隧道电流。

随着器件尺寸的缩小,氧化层厚度也相应地越来越薄(对于LSI 而言,一般总是选取栅氧化层厚度为沟道长度的1/50左右),则氧化层的这种F-N 型隧道电流也将越来越显著。

例如,对于厚度为10nm 的栅氧化层,在电源电压为5V 时,氧化层中的电场就已经大于5MV/cm ,所以往往就必须考虑F-N 型隧道电流以及所引起的击穿。

b )栅氧化层的不断漏电,就会导致氧化层击穿,这是由于漏电会使得在氧化层中积蓄起很多电荷(正电荷或者负电荷)的缘故。

因为栅氧化层中往往存在许多陷阱(电子陷阱、空穴陷阱或者中性陷阱),当氧化层有隧道电流通过时,则这些陷阱就会俘获载流子、积蓄起正电荷或者负电荷,并使得氧化层的局部电场增强;由于电荷积蓄而导致局部电场增强时的能带图见图3的(b )和(c ),其中(a )是不存在的和时的能带图。

局部的电荷积蓄得越多,电场也就越强。

随着时间的推移,当陷阱积蓄有大量电荷、局部电场足够强时,则最终就将导致Si-O 价键断裂,即发生永久性的破坏——击穿。

可见,栅氧化层的经时击穿与载流子的穿越氧化层(F-N 隧道电流)有关,也与氧化层中的陷阱有关。

而对经时击穿影响最大的载流子是空穴;因为空穴的迁移率远小于电子迁移图3 栅氧化层中有、无电荷积蓄时的能带图 (a )无电荷 (a )有正电荷 (a )有负电荷率,则当高能量热电子注入到氧化硅、并出现倍增效应时,倍增出来的空穴即很容易被陷阱所俘获,则积蓄起正电荷,从而使得局部电场增强;热电子的不断注入和倍增,就会进一步积蓄正电荷,当这些正电荷形成的局部电场很高时,最终即发生击穿。

为了提高MOSFET的经时击穿性能,就应该尽量减少栅氧化层中的陷阱数量。

而这些陷阱来自于多种过程所引入的杂质和缺陷,例如:有在形成氧化硅时出现的氧原子空位,有存在于氧化硅中的H和OH基,也有在器件和电路的工艺加工过程中所产生的缺陷(如等离子体产生的高能粒子射线和二次X射线的照射,使得栅氧化层中出现缺陷)。

因此,要防止栅氧化层的退化,就必须消除氧化层中的杂质和缺陷,并且要保持氧化硅-Si衬底的界面完整性,以避免局部电场集中。

(3)热载流子效应(Hot carrier Effect,HCE):1)基本概念:热载流子就是具有高能量的载流子,即其动能高于平均热运动能量(~kT)的载流子;因此其运动速度也一定很高。

当载流子从外界获得了很大能量时,即可成为热载流子。

例如在强电场作用下,载流子沿着电场方向不断漂移,不断加速,即可获得很大的动能,从而可成为热载流子。

对于半导体器件,当器件的特征尺寸很小时,即使在不很高的电压下,也可产生很强的电场,从而易于导致出现热载流子。

因此,在小尺寸器件以及大规模集成电路中,容易出现热载流子。

由于热载流子所造成的一些影响,就称为热载流子效应。

2)在半导体中,热载流子所表现出来的重要效应主要有两个方面:其一是非线性的速度-电场关系:Si中的载流子在高电场时即呈现出漂移速度饱和现象,这就是由于热载流子发射光学波声子(约0.05eV)的结果。

GaAs中的电子当被电场“加热”到能量kT e达到0.31eV时(T e是所谓热载流子温度),即从主能谷跃迁到次能谷,从而产生负阻现象。

其二是碰撞电离效应:热电子与晶格碰撞、并打破价键,即把价电子激发到导带而产生电子-空穴对的一种作用,碰撞电离需要满足能量和动量守恒,所需要的能量E i≈ 3E g/2,碰撞电离的程度可用所谓电离率α来表示,α与电场E有指数关系:α = A exp(-E i/kTe) = A exp(-B/E)。

当倍增效应很严重时,即导致产生击穿现象。

3)热载流子效应所造成的后果:这些热载流子效应所造成的影响,有的是很有用处的。
