电火花穿孔机操作
电火花穿孔机操作
高频
关机顺序
待电极退出工 件时关锁停。
水泵
锁停开关1位
待电极退出导向 器停止旋转。
旋转头
二、穿孔机加工操作
4、参数的设置
（1）规准选择开关是关于电极损耗而设定的。 0位：φ0.3-φ0.5 1位：φ0.5-φ1.5 2位:φ1.5-φ3.0
（2）伺服调节电位器，可调整加工的稳定 性及Z轴上下速度，加工时一般调4-7之间。
密封塞取不出怎么办？ 更换密封圈时，如果密封圈取不出，按水 泵按钮，利用工作液的高压冲力将其冲出。
电极装好后，开水泵 旋转头漏水怎么办？
检查电极密封圈安装是否正确，水泵压力表值。
观看影片
二、穿孔机加工操作
1、调整二次行程开关
加工前，松开二次行程锁紧手柄，按下向下 按钮，使导向器下移至离工件表面约5mm处。
容，保证每位同学都能完成本次课程的内容。
松开导向器前的螺钉，将导向器垂直放入，拧
紧导向器前的螺钉锥度小的一端朝下
安装电极丝 电极穿过导向器
将电极丝依次穿入密封圈、喷嘴和钻夹头， 再旋紧压紧螺母，用钥匙开关拧紧钻夹头
前的螺钉。密封圈缺口朝上
按下Z轴上下开关，使电极丝穿过导向
器。电极露出导向器3-4mm
一、电极的更换
4、电极的拆除
电极穿过导向器
取出电极丝
取出导向器
工件的松开
按下Z轴上下开关， 使电极丝从导向器中 退出；
旋开钥匙开关，松 开压紧螺母，取下 电极丝、铜喷嘴、 钻夹头及密封圈；
松开导向器座前部的 螺钉，取出导向器；
松开T型螺杆，将 工件拆除。
一、电极的更换
5、经常出现的问题
电极装好后，按旋转 发生打弯怎么办？
电火花穿孔机操作规程
电火花穿孔机操作规程电火花穿孔机操作规程一、操作前的准备工作1. 检查机器是否处于正常工作状态，包括电源、电路、气源等。
2. 检查所需材料和工具是否齐全，如电极、工件、冷却液、钳子等。
3. 确认操作区域干燥、清洁，无杂物堆积和易燃物。
4. 确保有足够的操作空间，保证人员操作的安全。
二、安全操作规程1. 穿戴个人防护装备，包括安全帽、护目镜、耳塞、防护手套等，并确保该装备无损和合适。
2. 禁止游离状态下操作电火花穿孔机。
3. 禁止使用有缺陷或破损的电火花穿孔机。
4. 操作人员应熟悉电火花穿孔机的操作说明书和安全警示标志。
5. 操作人员应具备一定的电火花穿孔机操作经验，并经过相关培训。
6. 在操作前，确保电火花穿孔机已接地，并检查地线是否良好接触。
7. 在操作过程中，严禁穿插其他活动，如吸烟、饮食等。
三、操作步骤1. 检查电极是否正常磨损，如有需要，及时更换。
2. 将工件夹紧在工作台上，确保工件安全固定。
3. 打开冷却液开关，保证冷却系统正常运行。
4. 打开机器电源，确保电火花穿孔机正常工作。
5. 进行加工前，调整放电电流、放电时间和放电频率等参数，确保其符合工件要求。
6. 通过控制面板或遥控器，控制电火花穿孔机进行加工。
7. 过程中需注意冷却液状态，及时补充。
8. 加工结束后，关闭电火花穿孔机电源和冷却液开关。
9. 清理加工区域，确保无碎屑和冷却液残留。
10. 关闭放电电源，并拔掉电源插头。
四、事故处理1. 如发生设备故障或其他意外情况，应立即停止操作，并及时上报相关人员。
2. 在事故处理过程中，保持冷静，根据情况采取紧急措施，确保人员安全。
3. 如发生火灾事故，应紧急使用灭火器进行灭火，并向消防部门报警。
4. 在事故处理前，不得随意触摸设备和材料，以免造成二次事故。
五、设备维护1. 定期对电火花穿孔机进行保养，清洁设备表面，并检查设备的各项功能是否正常。
2. 定期更换电极和冷却液，确保设备的高效运行。

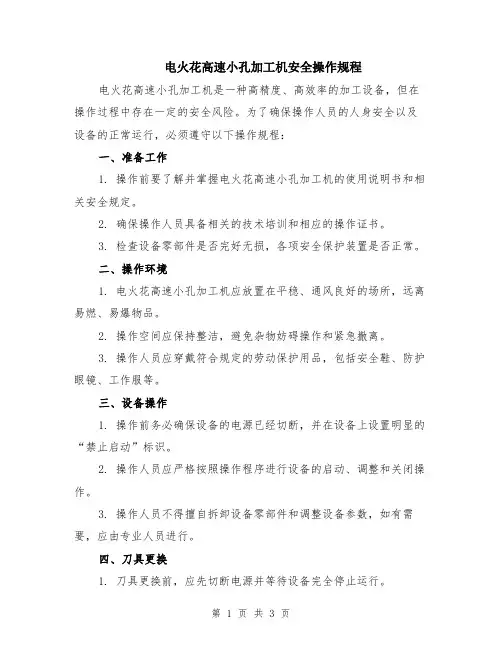

电火花高速小孔加工机安全操作规程
电火花高速小孔加工机安全操作规程电火花高速小孔加工机是一种高精度、高效率的加工设备，但在操作过程中存在一定的安全风险。
为了确保操作人员的人身安全以及设备的正常运行，必须遵守以下操作规程：一、准备工作1. 操作前要了解并掌握电火花高速小孔加工机的使用说明书和相关安全规定。
2. 确保操作人员具备相关的技术培训和相应的操作证书。
3. 检查设备零部件是否完好无损，各项安全保护装置是否正常。
二、操作环境1. 电火花高速小孔加工机应放置在平稳、通风良好的场所，远离易燃、易爆物品。
2. 操作空间应保持整洁，避免杂物妨碍操作和紧急撤离。
3. 操作人员应穿戴符合规定的劳动保护用品，包括安全鞋、防护眼镜、工作服等。
三、设备操作1. 操作前务必确保设备的电源已经切断，并在设备上设置明显的“禁止启动”标识。
2. 操作人员应严格按照操作程序进行设备的启动、调整和关闭操作。
3. 操作人员不得擅自拆卸设备零部件和调整设备参数，如有需要，应由专业人员进行。
四、刀具更换1. 刀具更换前，应先切断电源并等待设备完全停止运行。
2. 更换刀具时，应使用专用工具，并保证刀具与夹具的匹配性。
3. 刀具更换后，需进行合适的调试和刀具磨合，确保切削效果和加工质量。
五、安全保护措施1. 设备工作时，操作人员应保持适当的距离，切勿将手指、头部等暴露在设备工作区域内。
2. 在设备运行过程中，如发现异常情况，应立即切断电源，并进行检修。
3. 定期对设备的各项安全保护装置和传感器进行检查和维护，确保其灵敏可靠。
六、紧急故障处理1. 在发生紧急故障时，操作人员应立即按下紧急停止按钮，并采取相应的紧急处理措施。
2. 如无法解决紧急故障，应及时请专业人员进行检修，切勿擅自进行维修操作。
七、设备维护1. 每天操作结束后，将设备进行彻底清洁，并对设备进行必要的润滑。
2. 定期对设备进行维护保养，包括传动系统、液压系统等的检查和维修。
八、操作纪律1. 操作人员应严格遵守操作规程，切勿违反安全制度和操作规定。
(完整版)电火花穿孔机操作流程
电火花穿孔机操作流程穿孔机也叫电火花穿孔机、打孔机、小孔机、细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。
下面我们来讲一下DF703F-2系统高带电火花穿孔机的操作流程;一、面板控制系统使用事项：1、面板控制开关面板控制开关为轻触开关，按一下为开，再按一下为关。
从左到右依次为--总停，水泵，电源，对刀，主轴，旋转。
2、脉冲参数对于普通材料，如Cr12,H13，不锈钢，等钢材，在使用时脉冲参数一般在第3、第4或第5档。
3、功率开关功率开关一般根据电极去选择，功率开关从左到右依次为第1个，第2个，第3个功率开关为1个功率管子，第4个，第5个功率开关为2个功率管了。
4、工作电压工作正常时空载电压为95～98V，工作电压为25～30V较好，这是对于普通材料而言。
如材料导电性能差，工作电压要高些。
5、间隙信号顺时针主轴下降快，逆时针主轴上升快。
穿孔工作时主要调节主轴伺服进给，使伺服进给稳定，电流稳定不大摆动，在电压表上可以反映为电压高低。
二、准备：1、检查电源面板的操作系统是否正常。
2、将面板上的所有旋钮，开关全部设置在0上。
3、将面板上的所有按钮全部放开。
4、利用随机附件装夹工作，将加工电源的正极与工件连接。
5、确定加工孔径并选择相应电极，再选择相应的弹簧夹头、密封圈，然后将电极装在旋头上夹紧，注意夹紧力要适中。
6、选择与电极相适应的导向器，并装在导向架中，然后将电极穿过导向器并紧固。
7、摇动主轴头上下手轮，使导向器与工件之间距离为3～5mm，摇动工作台手轮使电极达指定位置。
8、按加工参数推荐表选择好加工电参数。
9、垫铁与接头连线及工件接触面之间的导电性能是否良好。
三、操作步骤：打开床身电气柜左侧面的空气开关，将脉冲电源参数选择开关旋转至参数表中推荐的适当位置。
按一下操作面板上“主轴”按钮，指示灯亮，主轴电机通电，旋转头上行：按一下“对刀”按钮，旋转头下行。
电火花穿孔机电极安全操作及保养规程
电火花穿孔机电极安全操作及保养规程电火花穿孔机（EDM）是一种通过放电形成放电通道的机械加工技术，广泛应用于各种复杂形状工件的加工。
EDM机起源于20世纪初期，随着电子技术、控制技术的不断发展和数控加工的普及，EDM机已经成为现代高级制造业中不可或缺的一种加工工具。
不过，对于EDM机操作者来说，了解机器的安全操作及保养规程也同样重要。
1. 机器安全操作1.1 空载运行在开机前，首先需要检查所有的联接线路和接头，确认没有松动和接触问题。
确保机器处于稳定的工作状态下。
然后通过空载运行，检查机器是否正常，有无异常声音和振动，同时也可以预热机器让其达到正常工作温度，提高工作效率。
1.2 放电加工时需要注意的事项在EDM机加工过程中，放电电极及工件要保持一定稳定位置，以防止放电斜喷和绿色伤痕的产生。
此外，还应注意如下几点：1.电极不宜过长，以免弯曲或折断；2.放电结束后，应立即停止电极下降，提高上电极；3.正确选择放电电极、油和油隆系统，并按不同的工件作要求进行设置；4.坚决遵守电极的切换规程；5.防止过料，确保机器处于正常工作状态下。
1.3 机器的正确关机操作关机时应将工件和电极清洗干净，将样板和润滑剂放回原处，并将电解质、润滑剂和截流器收回到专用容器中。
此外，还要记得关机后再次检查电解质是否有漏出，如果有的话，要及时清理。
2. 机器的保养规程2.1 控制机器的正常工作状态在机器使用过程中，要定期清洁机器的所有部分，尤其是放电通道和油路系统。
每天开机前都要检查油状态，及时调整油的浓度和水的含量。
2.2 对机器的日常维护1.电极应适时更换，并注意保护好电极的锥度；2.机器应该定期更换油，同时检查油的稠度，以确保油能够保持流线状态，并且不会在机器内部形成过多沉积；3.机器的空气滤清器应每300小时更换一次；4.润滑剂应在机器正常工作状态下注入；5.在机器长时间停止使用情况下，电极和工作台的表面不要用手触摸，并用纸巾擦拭表面，以免留下腐蚀痕迹。
《电火花穿孔机操作》课件
电火花穿孔机是一种常用于金属加工的工具，通过电火花放电的方式实现穿 孔。
什么是电火花穿孔机？
电火花穿孔机是一种利用电火花放电技术进行金属加工的设备。它能够通过 控制电极放电，将电火花从电极传导到工件表面，从而在工件上形成微小的 穿孔。
电火花穿孔机的原理
电火花穿孔机的原理是利用高频电流通过电极之间形成电火花放电，使工件 上的材料受到冲击和腐蚀，最终形成穿孔。
电火花穿孔机的常见问题与解决方案
1 电极磨损
定期更换电极，保持电极尖端尖锐。
3 穿孔质量不良
调整电极参数，检查工件表面情况。
2 放电不稳定
检查电源和线路，确保供电稳定。
电火花穿孔机的维护与保养
日常保养
清洁电极、检查电源线路。
定期维护
更换易损件，检查设备运行 情况。
故障排除
定期检查设备，及时修复故 障。
总结与展望
电火花穿孔机是一种高效、精确的金属加工工具。随着技术的不断发展，相 信电火花穿孔机在未来会有更广泛的应用。
电火花穿孔机的应用领域
电火花穿孔机广泛应用于模具制造、汽车零部件制造、航空航天领域等需要进行精细加工的行业。
电火花穿孔机的操作步骤
1
准备工作
确认工件材料、尺寸和要求。
设置参数
2
根据工件类型和要求设置电极放电参数。
3
安装工件
将工件固定在工作台上，并确保位置准
开始加工
4
确。
启动穿孔机，观察工件加ຫໍສະໝຸດ 情况。
电火花小孔机安全操作规程
电火花小孔机安全操作规程
1.操作机床前，操作人员必须佩戴防护眼镜，穿防护鞋。
2.开机操作，打开总电源，打开急停开关，根据工件高度调整摇臂钻的操作高度。
3.根据不同加工需要使用压板、夹具、台钳等工装夹具夹紧工件。
4.打开水、电、主轴、进给的开关。
5.根据电压、电流表显示的稳定情况确定是否开启稳压开关。
6.调整摇臂对准穿孔标识进行加工。
7.穿孔机正常运行中不允许无人操作。
8.设备无法正常运行时，应先停机，关闭电源，通知管理人员。
9.加工完成后按下急停按钮，关闭总电源。
10.清理、擦拭机床台面，填写设备使用记录。
电火花穿孔机孔径安全操作及保养规程
电火花穿孔机孔径安全操作及保养规程电火花穿孔机是一种常见的金属加工设备，用于钻孔或加工细微孔径。
在操作电火花穿孔机时，必须严格遵守操作规程和保养规程，以确保安全和设备的长寿命。
安全操作规程1. 保持机器清洁保持电火花穿孔机的清洁可以避免一些不必要的风险。
请确保设备表面和相关部件的区域都干净无杂物，以避免设备故障。
2. 操作前必须检查设备在操作电火花穿孔机之前，请检查设备的整体状况，包括电源，仪表盘和相应的连接部件。
检查过程中，如发现任何不正常现象，请务必及时处理和更换。
3. 穿戴好防护装备在操作电火花穿孔机之前，应该穿戴好防护装备，包括工作服，手套，安全鞋和安全眼镜。
这种装备能够有效地提供额外的安全保障。
4. 工作时保持注意力集中操作电火花穿孔机时，请保持注意力集中，避免干扰或分散的状态。
不要轻视任何可能因外界干扰而发生的突发事件或意外。
5. 不要强制穿孔在进行加工过程时，不要刻意强制孔径的大小。
使用合适的设备，进行适当的力度和速率，来确保孔径大小符合设备规范。
6. 关闭电源操作结束后，务必关闭电火花穿孔机的电源，尤其是长时间未使用设备的情况下。
这能够护设备免遭不必要的损伤，同时也能够帮助节约能源。
保养规程1. 定期检查电火花穿孔机电火花穿孔机的设备进给比较细，精度很高，因此操作者需要定期检查设备，特别是随着时间的推移，的确需要仔细检查设备。
在进行操作的设备上检查垫铁、导杆及机床各处螺丝和紧固件。
2. 定期更换滤纸在进行操作前，即将孔径钻出前，需要更换间隔纸和滤纸。
这种维护工作可以确保设备的清洁和整洁。
3. 适当润滑在操作过程中，请定期为设备进行润滑，以确保设备的顺畅运行。
根据设备配件的润滑润滑方案进行操作。
4. 定期更换轮胎根据设备使用时间，需要定期检查设备轮胎的使用情况，并及时更换。
不正常的使用会影响电火花穿孔机的孔径效果。
5. 严格遵守设备规范根据设备规范，进行安全操作和设备维护。
所有设备维护和维修都应该在合适的环境下进行，不要自行拆卸任何设备，以免出现不可预知的危险。
喷丝头电火花穿孔机安全操作及保养规程
喷丝头电火花穿孔机安全操作及保养规程概述喷丝头电火花穿孔机是一种常用于金属加工领域的设备，可用于进行精确的穿孔操作。
本文档将讲解喷丝头电火花穿孔机的安全操作规程以及保养注意事项，以确保操作人员的安全和设备的正常使用。
安全操作规程1. 穿戴个人防护装备在操作喷丝头电火花穿孔机之前，必须穿戴适当的个人防护装备，包括： - 护目镜或面罩，以保护眼睛免受喷丝头电火花穿孔机喷射的火花或碎屑的伤害。
- 防护手套，以保护双手免受尖锐工具或机器零部件的伤害。
- 耳塞或耳罩，以保护耳朵免受噪音干扰。
2. 了解操作手册在操作喷丝头电火花穿孔机之前，必须仔细阅读并理解操作手册。
操作手册将提供有关设备功能、操作步骤和安全注意事项的详细信息。
3. 设备检查在使用喷丝头电火花穿孔机之前，必须进行设备检查，确保设备处于正常工作状态，包括： - 确认电源接线正确并牢固连接。
- 检查机器的各个部件是否固定，无松动或损坏。
- 确保冷却液或燃料供应充足。
4. 安全操作步骤•确保操作区域干燥、整洁，并远离易燃物品。
•打开设备主电源开关，并调整操作台面高度，以适应操作者的身高。
•将工件固定在操作台面上，并调整工件位置以确保穿孔位置准确。
•启动喷丝头电火花穿孔机，并根据操作手册的指导选择合适的参数进行穿孔操作。
•在穿孔过程中，保持操作区域周围的人员与设备保持一定的安全距离，并确保没有人员接近或触碰穿孔区域。
•在穿孔完成后，及时关闭喷丝头电火花穿孔机，并等待设备完全停止运行。
•使用工具将穿孔时产生的碎屑清理干净，并确保工作台面整洁。
5. 紧急情况处理在遇到设备故障、操作错误或其他紧急情况时，操作人员应采取以下措施： - 立即停止喷丝头电火花穿孔机的运行，并关闭主电源开关。
- 将故障报告给设备维修人员，并不得私自尝试修复设备。
- 在故障解决之前，禁止继续使用设备。
保养规程1. 定期清洁定期对喷丝头电火花穿孔机进行清洁，包括清除灰尘、碎屑和废料，以保持设备的正常运行和工作效率。
02J060004-2013 A1电火花高速穿孔机操作规程
操作规程文件修订页1 目的建立电火花高速穿孔机作业规范,为操作人员提供作业依据、确保产品品质达到工艺要求。
2 适用范围适用于公司所有电火花高速穿孔机。
3 术语与定义引用公司《管理手册》中的术语与定义。
4 职责与权限4.1 ME部有指导使用者正确操作及保养电火花高速穿孔机，负责工艺参数的设定。
4.2使用部门负责电火花高速穿孔机的日常检查、维护保养和使用。
5 内容与方法5.1操作步骤5.1.1合上左侧电源总开关，将面板上的急停开关顺时针旋一下，使之弹出，则整机带电，风机运行。
5.1.2 利用手动开关键（USE）让主轴处于合适位置。
5.1.3 利用压板、T型螺杆将工件固定在工作台上，一定要牢靠，不松动。
5.1.4 根据电极直径选择相应的密封圈5.1.5 根据电极直径、电极工件材料和对加工表面粗糙度、加工效率等，设置好脉冲参数和加工电流。
功能按钮急停按钮工作头工作台5.1.6 检查放电回路连线及工作液压管路是否连接可靠。
5.1.7 通过移动拖板将工件移至所需位置，使电极对准加工位置（打孔处），手摇二次行程拖板的手柄，使导向器下移至离工件上表面5至10mm处，同时上打开旋转头控制键，使旋转头转动。
5.1.8 打开工作液泵开关键使工作液泵工作，查看其压力表并调节压力阀，使压力在60至70KG之间，在电极出口处的工作液射出有力。
5.1.9 打开脉冲电源开关键，开启加工电源，电压表上指示的电压在80至90V之间。
5.1.10 将自动加工开关，Z轴会自动向下进给，当电极与工件之间的距离小到放出火花时，说明加工已经开始，然后调节伺服旋钮，使主轴运行稳定，电压表读数在20V左右。
5.1.11 在加工程中，查看加工状态，若有频繁短路，电压表读数跳动厉害，则应手动操作，调整调节旋钮，使主轴抬起，观察工作液的喷射情况及电极端部损耗是否均匀，然后加以适当处理。
5.1.12 穿孔后，会在工件下端面的孔口处看见火花及喷水，欲使孔的出口较好，加工时间要适当延长。
自动电火花穿孔机安全操作及保养规程
自动电火花穿孔机安全操作及保养规程自动电火花穿孔机是一种高精度的机器工具，广泛应用于机械加工、电子制造、微纳加工等领域。
为了保证使用过程中的安全和机器的使用寿命，有必要制定一套对自动电火花穿孔机进行安全操作和保养的规程。
安全操作规程1. 负责人员必须经过专业培训后方可操作操作自动电火花穿孔机的人员必须具备一定的机械加工和电子制造方面的知识，并接受专业的培训。
只有经过专业培训的人员才能有效避免安全事故的发生。
2. 操作前必须检查设备是否正常在进行操作前，必须先对自动电火花穿孔机进行检查。
确保机器的各项参数都处于正常状态，设备的结构是稳定的，并获取正确的加工参数。
3. 穿孔过程中必须保持注意力集中在进行穿孔加工时，负责人员必须保持高度的警惕和注意力。
确保一旦出现异常情况，能够及时做出反应，避免造成安全事故。
4. 保持穿孔机周围环境整洁穿孔机周围的环境必须保持整洁，并定期清理机器内部和外部的积灰、铁屑等杂物。
确保环境清洁和良好的通风，并避免因为机器故障影响使用寿命。
5. 防护措施在操作自动电火花穿孔机时，必要时要佩戴一些局部保护措施，比如统筹规划，掌握加工参数，了解避免产生危险状态的条件。
6. 操作完成后的处理当操作完成后，必须对自动电火花穿孔机进行简要的清理。
清理过程中必须断开电源，以退出热量和静电，避免造成不必要的损失。
保养规程1. 穿孔机进行定期维护自动电火花穿孔机在经过一段时间的使用后必须进行一次定期的维护。
定期维护包括清理机器内部和外部的积灰、铁屑等杂物，以及检查机器的各项参数，确保机器的性能稳定可靠。
2. 维护前必须断开电源在进行机器维护时，必须先断开电源，通过维修人员的专业技能，进行安全操作。
维护时，同时要求维修人员佩戴专业的防护设备，确保进一步防止因为经常性的操作而引起身体健康问题。
3. 机器维护期间必须进行记录维护自动电火花穿孔机是一个非常重要的措施，在此过程中应进行详细的记录。
记录维修人员的姓名、时间、维护内容、机器性能测试结果、维护程度等详细信息，以便于下一次维修时进行查看参考。
高速电火花穿孔机见图安全操作及保养规程
高速电火花穿孔机见图安全操作及保养规程1. 引言高速电火花穿孔机是一种重要的加工设备，广泛应用于金属加工领域。
为了确保操作人员的安全和设备的正常运行，本文档将详细介绍高速电火花穿孔机的安全操作规程和保养规程。
请操作人员认真阅读，并按照规程执行。
2. 安全操作规程2.1 操作人员要求•操作人员必须接受过相关培训，并持有有效的操作证书。
•操作人员必须了解高速电火花穿孔机的工作原理和操作流程。
2.2 设备准备•确保高速电火花穿孔机周围的工作区域整洁清楚，避免杂物堆积和走动不便。
•检查设备电源和地线是否正常连接，确保接地良好。
•检查冷却系统，确保冷却液的供给充足。
2.3 操作步骤1.打开电火花穿孔机的总电源开关。
2.检查液晶显示屏上的参数设置是否正确，确认切割速度和穿孔深度等参数。
3.推动工作台靠近电火花穿孔机，确保工作台与电极头之间的距离适当。
4.将待加工的金属工件固定在工作台上，确保稳固无松动。
5.按下启动按钮，启动电火花穿孔机的工作。
6.在操作过程中，严禁将任何部分的身体或工具放在电火花穿孔机的运动部件附近。
7.当加工完成后，停止电火花穿孔机的工作，清理加工现场。
2.4 安全注意事项•操作人员应戴上适当的防护手套、护目镜等个人防护装备。
•禁止操作人员穿戴宽松的衣物、长发或珠宝等物品。
•在操作过程中，严禁触摸旋转或移动的机械部件。
•发现设备异常时，应立即停止操作并通知维修人员。
3. 保养规程3.1 日常保养•每日使用结束后，对电火花穿孔机进行清洁，包括工作台、电极头等部位。
•定期检查冷却系统的冷却液，确保冷却液温度和液位正常。
•定期检查设备各部位的电源线、接地线等螺丝是否松动，及时紧固。
3.2 定期维护•按照设备说明书进行定期保养和维修。
•定期更换电火花穿孔机的电极头，确保加工效果和稳定性。
•定期检查设备的电源线、线缆是否破损，及时更换。
4. 总结本文档详细介绍了高速电火花穿孔机的安全操作规程和保养规程。
电火花穿孔机安全操作规程
电火花穿孔机安全操作规程
1、开机前请详细阅读机床说明书，不熟悉机床的情况下勿随意动机床，以免发生安全事故。
2、每日操作前检查储水桶是否有足够纯净水。
3、铜管电极的夹装与校正必须保证进给加工方向垂直于工作台平面。
4、定期检查注油器内机油是否足够，机械油路是否畅通。
5、取用铜管电极时，务必小心不能有所弯曲或脏污堵塞，否则会造成电极烧损及放电不稳定。
6、必须使用规格符合铜管口径的导嘴，规格不符会使加工孔径变大造成加工困难。
7、放电加工过程中，切勿双手分别触摸正负电极处的工件和机头部分，以免造成触电事故。
8、做到文明生产，加工操作完毕后务必打扫工作场地、擦拭清理机床，安全切断系统电源。
电火花高速穿孔机安全操作及保养规程
电火花高速穿孔机安全操作及保养规程电火花高速穿孔机是一种高端数控设备，广泛应用于模具、航空航天等领域。
为了确保设备正常运行和工人安全，需要遵循一定的操作和保养规程。
一、安全操作规程1.1 设备准备在操作设备前，请务必确认以下几点：•电源已断开；•空气压力已达到指定值；•工件装夹已经完成；•油液充足（如有润滑油和冷却液）；•外部有无杂物等异物。
1.2 操作前检查在开机前，请进行以下检查：•脚踏板是否正常；•各护栏是否完整；•联轴器是否正常；•外部有无杂物等异物。
1.3 操作时的注意事项当设备正在运转时，应注意以下几点：•严禁将头发、衣物等放入设备内部；•严禁在设备上堆放杂物；•禁止随意拆卸设备护栏；•禁止用手触摸正在运作的部件。
1.4 操作后注意事项在结束操作后，务必做好以下工作：•切断电源；•清理工作台；•关闭冷却液泵；•关闭气源开关；•关闭工作台气动抬升按钮。
二、保养规程2.1 日常保养在日常使用中，应注意以下保养事项：•定期检查电火花高速穿孔机各部位，发现问题及时处理；•定期清洁设备内部及外部，保持设备干净整洁；•定期检查设备的润滑油和冷却液，确保油量充足并进行更换；•保持设备正常温度和湿度环境，避免设备受潮、过热等情况。
2.2 长期保养在设备长期不使用时，应做好以下保养工作：•将设备内油液清空，并对设备外部进行清洁；•对设备内部各部位进行涂油保养，以保持机器的防锈和润滑性能；•对仓储设备要求定期使用，并使用除湿机保持机器正常温度和湿度环境；•定期检查设备各个部位是不是有锈迹或是损坏情况，需要及时修理或更换。
三、安全防范措施为了防止设备在工作中出现意外，需要有以下安全防范措施：•操作人员必须接受正式的安全培训；•工作人员必须穿戴好相关劳保用品；•职责明确，设立专人负责设备的操作和维护工作；•操作规程应符合国家安全标准要求；•排除操作和维修风险的潜在问题。
四、总结电火花高速穿孔机是一种高端的数控设备，在操作和日常保养时，必须严格按照相关规程和要求执行，以避免出现意外情况。
穿孔机(钻机)操作规程
穿孔机（钻机）操作章程
1、班前司机要检查方向、制动器、润滑系统、提升系统、各种电表、按钮、开关、手柄等是否完好灵敏，电压低于360V停止起动。
2、炮眼工检查钻头、钻杆、锁子、锤子、锄头、水桶齐全与否完好，若钻机上的部件不完好灵敏，危害安全生产时，应当立即停止作业，并报告领导。
3、行走时，钻杆不能装在钻机上（取下钻杆），司机先按起动电钮，变速手把换到低速档，脚放在刹车板上，炮眼工负责指挥行走，
查看码口稳定，拉电缆，严禁高速、中速行走。
4、钻孔：
⑴、两配合，对准设计的孔位，先把手柄扳动顺转位，按起动电钮，手握提升手柄，掌握土质软硬程度，下钻速度，接头位置。
⑵、连接钻杆，必须待转动停止后，用锤子或木棒将钻杆卡稳，
插上销子并固定好，人站离钻杆50cm外，司机才能作业。
⑶、刮钻灰时，禁止靠近钻杆刮，严禁用手刮。
⑷、土质松软钻灰不出来时，沿钻孔位灌水一至二桶，再用锄头
打压严整，然后下钻。
⑸、取钻杆，钻杆提不动时，立即按下停止电钮，把手柄扳到倒
转位，然后按起动电钮，进行正常作业（停稳转速，拔销子，挂钩）。
⑹、当天不爆破的炮眼，必须盖好，以防其它物件落入孔内。
5、作业时，马达温度超过65°C或听到电机出现异常声音时，应当立即停机检查，并把查出来的情况报告领导。
6、下班前，要把钻机开到离码口5m以外的安全区，把钻头钻下1m左右，关好开关，切断电缆电源，收好钻杆和工具，打扫司机室内卫生，锁好机门。
电火花高速穿孔机操作规程
修订记批准审核编定0 新增版本号：A0生效日期：2008/6/201.目的加强设备的管理，使设备处于良好状态。
保证设备正常使用，延长设备使用寿命。
满足公司生产要求，提高生产效益。
2.适用范围（制造厂商：苏州金马规格型号:DD703X2 设备编号：）3.设备用途打孔4.职责4.1生产经理/科长：做好设备监督管理工作。
4.2组长：做好操作员上岗前的安全操作及维持培训考核工作，确保员工培训合格才能够上岗。
对于操作键的标识模糊，应及时更新。
相关表單的发放及回收，交维修组组长。
4.3维修组组长：安排维修人员协调组长做好安全维护培训考核工作。
4.4技术员/组长：保管好维护工具，在操作员进行安全维护工作时给予提供并帮助及管理。
4.5维修员：做好负责区域的维护督导工作，发现问题及时反映解决及汇报维修组长。
4.6操作员：按《设备安全操作规程》的要求操作机器，并作好设备的日常保养工作，在《设备日常保养记录表》上作好记录。
5.程序5.1开机前检查准备工作5.1.1机器台面不得摆放与工作无关的其它物品，以免机器的伺服系统在工作时发生碰撞或发生加工件移位等现象。
5.1.2检查工作液液位是否在允许范围内，如不够请加足。
必须保证工作充分，在加工过程中不可中断。
5.1.3检查高压泵内的润滑是否充足，观察高压泵左端的窗口，润滑油不得低于下边线，但也不能超过总容量的一半。
5.2操作5.2..1合上空气开关，松开面板上的急停开关，系统的冷却装置开始工作。
5.2.2拨动主轴手动上/下开关键，主轴可以任意上或下移动，将自动键打开，主轴应自动升至上限位置。
装夹工件时可利用手动开关将主轴定于任意一个合适的位置。
修订记批准审核编定0 新增版本号：A0生效日期：2008/6/205.2.3将面板水泵开关键打开，工作液激活，观察出液情况，调节泵体上的压阀，把压力整定在5~7Mpa左右，运行一段时间，注意观察压力有无变化，因为振动偶尔会造成阀松动。
电火花穿孔机操作流程及使用说明书【老师傅分享】
电火花穿孔机操作流程—电火花穿孔机使用说明书内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.穿孔机也叫电火花穿孔机、打孔机、小孔机、细孔放电机,其工作原理是利用连续上下垂直运动动的细金属铜管(称为电极丝) 作电极, 对工件进行脉冲火花放电蚀除金属成型。
下面我们来讲一下DF703F-2系统高带电火花穿孔机的操作流程;一、面板控制系统使用事项:1、面板控制开关面板控制开关为轻触开关,按一下为开,再按一下为关。
从左到右依次为--总停,水泵, 电源,对刀,主轴,旋转。
2、脉冲参数对于普通材料,如Cr12,H13,不锈钢,等钢材,在使用时脉冲参数一般在第3、第4或第5档。
3、功率开关功率开关一般根据电极去选择,功率开关从左到右依次为第1个,第2个,第3个功率开关为1个功率管子,第4个,第5个功率开关为2个功率管了。
4、工作电压工作正常时空载电压为95~98V ,工作电压为25~30V 较好,这是对于普通材料而言。
如材料导电性能差,工作电压要高些。
5、间隙信号顺时针主轴下降快,逆时针主轴上升快。
穿孔工作时主要调节主轴伺服进给,使伺服进给稳定,电流稳定不大摆动,在电压表上可以反映为电压高低。
二、准备:1、检查电源面板的操作系统是否正常。
2、将面板上的所有旋钮,开关全部设置在0上。
3、将面板上的所有按钮全部放开。
4、利用随机附件装夹工作,将加工电源的正极与工件连接。
5、确定加工孔径并选择相应电极,再选择相应的弹簧夹头、密封圈,然后将电极装在旋头上夹紧,注意夹紧力要适中。
6、选择与电极相适应的导向器,并装在导向架中,然后将电极穿过导向器并紧固。
7、摇动主轴头上下手轮,使导向器与工件之间距离为3~5mm ,摇动工作台手轮使电极达指定位置。
无缝钢管穿孔机工作原理 穿孔机 电火花
无缝钢管穿孔机工作原理穿孔机电火花
1.原材料准备：首先要将无缝钢管放置在穿孔机的工作台上，并进行固定。
2. 穿孔机调整：根据实际需要，对穿孔机的参数进行调整，包括钻头的直径、转速、进给速度等等。
3. 穿孔加工：接下来，穿孔机开始工作，钻头通过高速旋转和进给等操作，将钢管中心位置处的一小段材料切割穿透，从而形成一个孔洞。
4. 电火花处理：由于钻头在进行穿孔过程中会受到高热和强磁场的影响，因此会导致钻头表面出现脱落、变形等情况。
为了解决这个问题，可以采用电火花处理技术对钻头进行处理，使其表面重新变得光滑、坚硬，并且保证其使用寿命。
通过以上的工作原理，无缝钢管穿孔机可以快速、精准地对无缝钢管进行穿孔加工，广泛应用于石油、化工、冶金、电力、航空等领域。
- 1 -。
电火花穿孔机电极夹头安全操作及保养规程
电火花穿孔机电极夹头安全操作及保养规程1. 引言电火花穿孔机是一种用于金属加工的工具，其工作原理是利用放电产生高温高压电极在工件上形成微小孔洞。
为了保证操作人员的安全和延长设备的使用寿命，我们有必要了解电火花穿孔机电极夹头的安全操作和保养规程。
2. 安全操作2.1 穿戴个人防护装备在操作电火花穿孔机时，应穿戴好个人防护装备，包括安全帽、工作服、防护眼镜、耳塞等，以保护自身安全。
2.2 确保电气安全在使用电火花穿孔机之前，应检查设备的电源线、开关等电气部分是否完好，避免漏电或短路等安全隐患。
如发现电气问题，应立即停机并联系维修人员进行排查和修复。
2.3 操作人员要熟悉设备在操作电火花穿孔机之前，操作人员应接受专业培训，了解设备的结构、工作原理和操作步骤，并熟悉相关安全规程。
只有熟练掌握操作技巧，才能保证操作的安全性和高效性。
2.4 注意电极夹头的安装和拆卸在更换电极夹头时，务必先断开电火花穿孔机的电源，并确保设备处于停机状态。
安装和拆卸电极夹头时，要轻拿轻放，避免碰撞和损坏。
2.5 避免超负荷操作使用电火花穿孔机时，要严格按照设备的额定参数进行操作，避免超过其负荷工作。
过高的负荷会导致设备故障，并对操作人员的安全造成威胁。
2.6 确保工作区域安全在操作电火花穿孔机时，应保持工作区域整洁，清除杂物和污染物，以防止不必要的意外事故发生。
同时，应保持距离设备的安全距离，避免受到电离辐射的伤害。
3. 保养规程3.1 定期检查设备应定期检查电火花穿孔机的电气连接、润滑系统、冷却系统等部件，确保其正常运转。
如发现异常现象，应及时进行维护和保养，以防止故障的发生。
3.2 清洁设备保持设备的清洁是保养的重要部分。
使用后应及时清洁电火花穿孔机的外部和内部部件，去除油污和金属屑等杂物。
清洁过程中，应注意保护自己的安全，确保设备处于停机状态并断开电源。
3.3 定期更换电极夹头电极夹头是电火花穿孔机的核心部件之一，因其工作时长和损耗情况，应定期检查并进行更换。
电火花穿孔机操作
水泵
锁停开关1位
待电极退出导向 器停止旋转。
旋转头
themegallery
二、穿孔机加工操作
4、参数的设置 （1）规准选择开关是关于电极损耗而设定的。 0位：φ0.3-φ0.5 1位：φ0.5-φ1.5 2位:φ1.5-φ3.0 （2）伺服调节电位器，可调整加工的稳定 性及Z轴上下速度，加工时一般调4-7之间。
电极露出导向器34mm电极穿过导向器一电极的更换4电极的拆除按下z轴上下开关使电极丝从导向器中退出旋开钥匙开关松开压紧螺母取下电极丝铜喷嘴钻夹头及密封圈松开导向器座前部的螺钉取出导向器电极穿过导向器取出电极丝取出导向器工件的松开松开t型螺杆将工件拆除
电火花穿孔机操作
宝玛数控DB703电火花穿孔机
第八部分 电极更换和加工操作
用压板、双头螺杆、T型螺杆将 工件固定在工作台上，不能松动。
松开导向器前的螺钉，将导向器垂直放入，拧
紧导向器前的螺钉锥度小的一端朝下
安装电极丝 电极穿过导向器
将电极丝依次穿入密封圈、喷嘴和钻夹头， 再旋紧压紧螺母，用钥匙开关拧紧钻夹头
前的螺钉。密封圈缺口朝上
按下Z轴上下开关，使电极丝穿过导向
器。电极露出导向器3-4mm
25
Y
3
0.3 不锈钢
2
2
2
0
5-6
25
Y
3
0.5 45#
3
2
3
0
6
25
Y
5
0.5 淬火钢
3
2
3
0
6
25
Y
5
0.5 不锈钢
3
2
2
0
6
25
Y
4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电极装好后，开水泵 旋转头漏水怎么办？
检查电极密封圈安装是否正确，水泵压力表值。
观看影片
themegallery
二、穿孔机加工操作
1、调整二次行程开关
加工前，松开二次行程锁紧手柄，按下向下 按钮，使导向器下移至离工件表面约5mm处。 注意：在根据工件厚度调整好二次行程后，请 将锁紧手柄锁紧主轴；当再次使用二次行程时， 请务必事先松开锁紧手柄！
水泵
锁停开关1位
待电极退出导向 器停止旋转。
旋转头
themegallery
二、穿孔机加工操作
4、参数的设置 （1）规准选择开关是关于电极损耗而设定的。 0位：φ0.3-φ0.5 1位：φ0.5-φ1.5 2位:φ1.5-φ3.0 （2）伺服调节电位器，可调整加工的稳定 性及Z轴上下速度，加工时一般调4-7之间。
按下Z轴上下开关，使电极丝穿过导向
器。电极露出导向器3-4mm
themegallery
一、电极的更换
4、电极的拆除
电极穿过导向器
取出电极丝
取出导向器
工件的松开
按下Z轴上下开关， 使电极丝从导向器中 退出； 旋开钥匙开关，松 开压紧螺母，取下 电极丝、铜喷嘴、 钻夹头及密封圈；
松开导向器座前部的 螺钉，取出导向器；
一、电极的更换
3、电极的安装
工件的夹紧 安装导向器
用压板、双头螺杆、T型螺杆将 工件固定在工作台上，不能松动。
松开导向器前的螺钉，将导向器垂直放入，拧
紧导向器前的螺钉锥度小的一端朝下
安装电极丝 电极穿过导向器
将电极丝依次穿入密封圈、喷嘴和钻夹头， 再旋紧压紧螺母，用钥匙开关拧紧钻夹头
前的螺钉。密封圈缺口朝上
容，保证每位同学都能完成本次课程的内容。
themegallerythemegallery 谢谢观看共同学习相互提高
电火花穿孔机操作
宝玛数控DB703电火花穿孔机
第八部分 电极更换和加工操作
themegallery
一、电极的更换
1、关于电极
DB703高速穿孔机现有两种
电极，一种是0.5mm电极，
另一种是1.0mm的电极。
电极更换注意： DB703高速电火花穿孔
机电极利用特制的密封圈进 行高压水的密封。在更换不 同的电极时，导向器、密封 圈也相应随之变化。
2
6
=
6
20
Y
18
2.0 不锈钢
5
2
6
=
6
20
Y
16
3.0 45#
5-7
2
8
=
6
20
Y
25
3.0 淬火钢 5-7
2
8
=
6
20
Y
25
3.0 不锈钢
7
2
7
=
6
20
Y
23
themegallery
三、小组练习
任务：以小组为单位，分组练习电极安装和加工小孔。
将班级学生分为4个小组： 组长负责现场安装过程监督以及问题及故障记录。 组员1负责拆除电极。 组员2负责新的电极安装操作。 组员3负责加工操作。 四组全部操作完后，然后按顺序轮换组员负责内
25
Y
3
0.3 不锈钢
2
2
2
0
5-6
25
Y
3
0.5 45#
3
2
3
0
6
25
Y
5
0.5 淬火钢
3
2
3
0
6
25
Y
5
0.5 不锈钢
3
2
2
0
6
25
Y
4
1.0 45#
3
2
5
-
6
20
Y
12
1.0 淬火钢
3
2
6
-
6
20
Y
12
1.0 不锈钢
3
2
4
-
6
20
Y
10
2.0 45#
4-6
2
6
=
6
20
Y
18
2.0 淬火钢 4-6
themegallery
一、电极的更换
密封圈
导向器
themegallery
一、电极的更换
2、穿孔机电极安装结构图
1、旋转主轴 2、密封圈 3、喷嘴 4、压紧螺母 5、钻夹头 6、电极
themegallery
一、电极的更换
练习：下图为电极安装结构实物图，请写 出其中1~5的名称。
themegallery
（3）脉冲参数调节：包括脉宽、脉间和加 工电流。请参考表格。
themegallery
二、穿孔机加工操作
参
孔数 径 材 (mm)
Ton(1) Toff(2)
Ip(3)
Kc(12)
压力 加工电 旋转 Mpa 压V （Y/N）
加工电 流A
料
0.3 45#
2
1
2
0
5-6
25
Y
3
0.3 淬火钢
2
1
2
0
5-6
themegallery
二、穿孔机加工操作
2、复习面板按钮含义
T 3 4 56 7 8
themegallery
二、穿孔机加工操作
themegallery
二、穿孔机加工操作
3、开机和关机顺序 开机顺序（保证锁停开关在1位)。
启动 旋转头 水泵
高频 锁停开关0位
高频
关机顺序
待电极退出工 件时关锁停。
松开T型螺杆，将 工件拆除。
themegallery
一、电极的更换
5、经常出现的问题
电极装好后，按旋转 发生打弯怎么办？
1、电极丝安装过程中要保持垂直，电极丝在 钻夹头三爪中心。钥匙开关不能过松或过紧。
密封塞取不出怎么办？ 更换密封圈时，如果密封圈取不出，按水 泵按钮，利用工作液的高压冲力将其冲出。
