PCB高速信号布线

PCB高速信号布线PCB是印刷电路板（Printed Circuit Board）的英文缩写，它是现代电子产品设计中不可或缺的一部分。

PCB可以在小面积内集成大量的电子元器件，有效地节省了电路板设计的空间。

在PCB 设计中，电路连接的正确性和可靠性是至关重要的。

其中高速信号线的布线设计尤为重要，因为高速信号线往往具有很高的频率和信号速度，容易受到信号衰减、反射、干扰等各种影响。

PCB高速信号布线的目标是尽量减小信号的反射和传导干扰，并且保持信号的完整性。

这个过程需要考虑多个因素，如信号速度、布线长度、布线材料、针脚间距、信号电平等等。

一、布线长度当高速信号线的长度超过了特定的阈值时，会产生反射和信号失真的问题。

此时需要采取一些措施来保持信号完整性。

其中一种方法是添加阻抗匹配电路，使信号源和负载之间的阻抗匹配。

电阻匹配可以降低信号反射，使信号保持不变。

这种方法的缺点是占用空间、增加功耗，但在高速布线设计中是必要的。

二、地平面高速线和地面之间的几何布局也非常重要。

在同层PCB中，地平面应该保持尽可能的连续，适当的地平面将有助于减少反射和传导干扰。

在多层PCB中，每个逻辑层应该都有一个地面平面来提供良好的集总环境。

一个好的地平面应该是连续的、均匀分布，并且根据需要提供足够的连通电绳。

在高速布线设计中，地平面的设计是必须的。

三、材料在高速布线设计中，选择合适的PCB材料对于保持信号完整性非常重要。

常见的PCB材料有FR-4、Rogers等。

在高速布线设计中，一般采用介电常数低、相对介电常数稳定的材料。

介电常数低可以降低信号的传播延迟，不稳定的相对介电常数会导致信号传播速度的变化，从而影响信号完整性。

四、穿孔的位置当需要在PCB板上穿孔时，应该注意使用穿孔位置对高速信号线的影响。

在PCB板上钻孔时，会产生一些毛刺，这些毛刺有可能对信号完整性产生负面的影响，因此，需要对孔壁进行平整处理。

五、差分布线差分信号传输是现在高速布线的普遍应用。

电子设计中的高速电路布线技巧

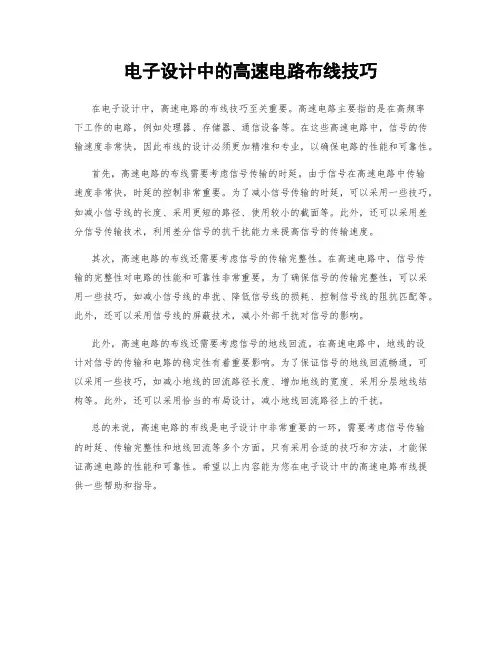

电子设计中的高速电路布线技巧
在电子设计中，高速电路的布线技巧至关重要。

高速电路主要指的是在高频率
下工作的电路，例如处理器、存储器、通信设备等。

在这些高速电路中，信号的传输速度非常快，因此布线的设计必须更加精准和专业，以确保电路的性能和可靠性。

首先，高速电路的布线需要考虑信号传输的时延。

由于信号在高速电路中传输
速度非常快，时延的控制非常重要。

为了减小信号传输的时延，可以采用一些技巧，如减小信号线的长度、采用更短的路径、使用较小的截面等。

此外，还可以采用差分信号传输技术，利用差分信号的抗干扰能力来提高信号的传输速度。

其次，高速电路的布线还需要考虑信号的传输完整性。

在高速电路中，信号传
输的完整性对电路的性能和可靠性非常重要。

为了确保信号的传输完整性，可以采用一些技巧，如减小信号线的串扰、降低信号线的损耗、控制信号线的阻抗匹配等。

此外，还可以采用信号线的屏蔽技术，减小外部干扰对信号的影响。

此外，高速电路的布线还需要考虑信号的地线回流。

在高速电路中，地线的设
计对信号的传输和电路的稳定性有着重要影响。

为了保证信号的地线回流畅通，可以采用一些技巧，如减小地线的回流路径长度、增加地线的宽度、采用分层地线结构等。

此外，还可以采用恰当的布局设计，减小地线回流路径上的干扰。

总的来说，高速电路的布线是电子设计中非常重要的一环，需要考虑信号传输
的时延、传输完整性和地线回流等多个方面。

只有采用合适的技巧和方法，才能保证高速电路的性能和可靠性。

希望以上内容能为您在电子设计中的高速电路布线提供一些帮助和指导。

Router布线详细设置-有图解

Router高级布线技巧当设计高速信号PCB或者复杂的PCB时，常常需要考虑信号的干扰和抗干扰的问题，也就是设计这样的PCB时，需要提高PCB的电磁兼容性。

为了实现这个目的，除了在原理图设计时增加抗干扰的元件外，在设计PCB时也必须考虑这个问题，而最重要的实现手段之一就是使用高速信号布线的基本技巧和原则。

高速信号布线的基本技巧包括控制走线长度、蛇形布线、差分对布线和等长布线，使用这些基本的布线方法，可以大大提高高速信号的质量和电磁兼容性。

下面分别介绍这些布线方法的设置和操作。

10．5．1 控制走线长度为了控制布线长度，可以对需要走线的网络或引脚对设置走线长度限制，将走线长度控制在一定的范围之内。

控制走线长度的操作步骤如下：（1）首先选择需要控制走线长度的网络。

在项目浏览器中展开网络，然后选择需要控制走线长度的网络，例如本实例的CLKIN网络。

（2）然后单击鼠标右键，并执行弹出快捷菜单中的Properties命令。

执行该命令后，系统会弹出网络属性对话框，此时选择Length（长度）选型卡，如图10-57所示。

此时可以设置走线长度的限制。

选择Restrict length选项，然后分别在Minimumlength编辑框中输入最小的长度值，如本实例设置为500mil;在Maximum length编辑框中输入最大的长度值，如本实例设置为2000mil。

(3)设置了长度限制值后，单击OK按钮退出设置对话框。

设置网络走线长度限制后，走线时将遵守该长度设置，将走线控制在设置范围内。

设置长度限制规则后，在布线时就会显示走线长度监视器，动态显示布线的实际长度。

图10-57 长度选择卡走线长度监视器能以图形的方式来帮助控制走线的长度。

当设置长度限制规则后，走线长度信息成为走线时光标的一部分显示出来，这样可以很好地控制走线的长度，如图10-58所示。

走线长度监视器会显示最小的和最大的允许布线长度，以及当前的实际长度，走线长度监视器在获得小于最大设置长度和大于最大设置长度的长度后，会显示不同的颜色。

高速信号线布线原则

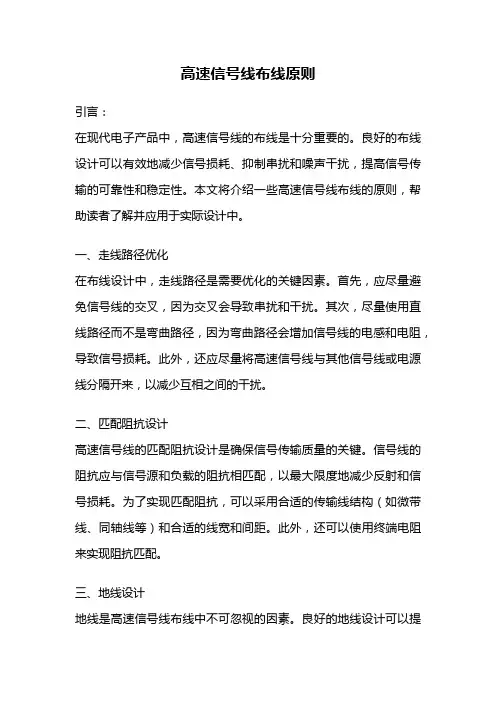

高速信号线布线原则引言：在现代电子产品中，高速信号线的布线是十分重要的。

良好的布线设计可以有效地减少信号损耗、抑制串扰和噪声干扰，提高信号传输的可靠性和稳定性。

本文将介绍一些高速信号线布线的原则，帮助读者了解并应用于实际设计中。

一、走线路径优化在布线设计中，走线路径是需要优化的关键因素。

首先，应尽量避免信号线的交叉，因为交叉会导致串扰和干扰。

其次，尽量使用直线路径而不是弯曲路径，因为弯曲路径会增加信号线的电感和电阻，导致信号损耗。

此外，还应尽量将高速信号线与其他信号线或电源线分隔开来，以减少互相之间的干扰。

二、匹配阻抗设计高速信号线的匹配阻抗设计是确保信号传输质量的关键。

信号线的阻抗应与信号源和负载的阻抗相匹配，以最大限度地减少反射和信号损耗。

为了实现匹配阻抗，可以采用合适的传输线结构（如微带线、同轴线等）和合适的线宽和间距。

此外，还可以使用终端电阻来实现阻抗匹配。

三、地线设计地线是高速信号线布线中不可忽视的因素。

良好的地线设计可以提供良好的信号回路，减少信号环路和地回路之间的干扰。

一般来说，应尽量使用大面积的地平面，并将地线与信号线相互靠近，以减少信号回路的面积。

此外，还应避免信号线与地线之间的交叉，以减少串扰。

四、差分信号布线差分信号布线是一种常用的高速信号线布线技术。

差分信号由一对互补的信号线组成，可以有效地抑制噪声和串扰。

在差分信号布线中，应尽量保持两根信号线的长度相等，并且尽量靠近地面平面或电源平面，以提高抗干扰能力。

五、电源线布线电源线的布线也是高速信号线布线中需要考虑的因素之一。

电源线应尽量靠近地面平面，并与信号线和地线分开布线，以减少干扰。

此外，还应避免电源线与信号线或地线之间的交叉，以减少串扰。

六、跳线设计在一些情况下，由于布线空间受限或其他因素，可能需要使用跳线来连接信号源和负载。

在跳线设计中，应尽量采用短距离的跳线，缩短信号传输路径，减少信号损耗和干扰。

此外，还应尽量减少跳线的数量，以简化布线结构。

高速电路设计中的信号完整性分析与布局布线建议

高速电路设计中的信号完整性分析与布局布线建议在高速电路设计中，信号完整性是一个至关重要的问题，它涉及到数据传输的可靠性和性能。

信号完整性分析与布局布线建议是确保电路正常运行的关键步骤。

本文将介绍高速电路设计中信号完整性的概念、分析方法以及布局布线建议。

首先，我们来了解一下信号完整性的概念。

信号完整性是指当信号在电路中传输时，能够保持其原始形状和幅度，不受噪声、时延和串扰等影响的能力。

对于高速电路来说，信号完整性的保持对于数据的正确传输和系统的稳定性至关重要。

在信号完整性分析中，我们首先需要进行信号完整性的建模和仿真。

建模是指将实际电路抽象成等效电路模型，仿真是指通过数学模型和仿真软件来模拟电路的运行。

常用的建模方法有传输线建模和电源/地面建模。

对于传输线建模，我们可以使用传输线模型来描述信号在电路中的传播，例如时域传输线模型和频域传输线模型。

时域传输线模型主要考虑信号的时域特性，通过考虑电感、电容和电阻等参数来模拟信号在电路中的传播。

而频域传输线模型则主要考虑信号的频域特性，通过考虑传输线的频率响应来模拟信号的传播。

电源/地面建模是指将电源和地面系统抽象为等效电路模型。

在高速电路中，电源和地面是信号传输的两个重要参考。

电源/地面的不稳定性会导致信号完整性的丧失。

因此，准确建模和仿真电源/地面系统对于信号完整性的分析非常重要。

在信号完整性分析中，我们还需要考虑一些与电路相关的参数和现象，例如时延、串扰和抖动等。

时延是指信号从输入到输出之间的延迟时间。

在高速电路中，时延不稳定性会导致信号的失真和时序问题。

串扰是指信号之间由于电磁耦合而产生的干扰。

电路中的布线、地线和电源引脚的位置等都会对串扰产生影响。

抖动是指信号的频率和幅度的不稳定性。

在高速电路中，抖动会导致时钟信号失真和时序错误。

为了保证信号完整性，我们可以根据分析的结果提出一些布局布线的建议。

首先，布局布线时应尽量减少传输线的长度和层间距离，从而降低信号的时延和串扰问题。

高速数据传输线路设计技巧

高速数据传输线路设计技巧在现代社会中，高速数据传输已经成为了日常生活和工作中不可或缺的一部分。

而设计高速数据传输线路是确保数据传输稳定可靠的关键之一。

在这篇文章中，我们将探讨一些设计高速数据传输线路的技巧，以确保数据传输的高效性和可靠性。

首先，在设计高速数据传输线路时，要考虑信号完整性和传输的稳定性。

一般来说，高速数据传输线路会受到一些干扰，如串扰、噪声等。

因此，在设计线路时，需要采取一些措施来减少干扰的影响。

可以采用屏蔽线、差分信号传输等技术来提高信号完整性，减少传输过程中的干扰。

其次，要考虑信号的传输速率。

在高速数据传输中，信号的传输速率越高，线路设计的要求也会相应增加。

因此，在设计线路时，需要选择合适的传输媒介和技术，以满足高速数据传输的需求。

另外，还需要考虑信号的时延、波形失真等因素，确保数据传输的稳定性和准确性。

除此之外，还需要考虑线路的布局和布线方式。

良好的线路布局可以降低信号传输过程中的干扰和损耗，提高数据传输的质量。

在布线时，可以采用分层布线、对称布线等方式来减少干扰，提高信号的传输效率。

此外，要避免线路交叉，保持信号路径的清晰和直接，以减少信号传输过程中的干扰。

最后，要注意线路的终端匹配和连接方式。

正确的终端匹配可以提高信号的传输效率和稳定性，避免信号的反射和干扰。

而正确的连接方式可以保证传输的连续性和稳定性，避免因连接不良导致的数据传输失效。

因此，在设计线路时，要注意终端匹配和连接方式的选择，确保数据传输的稳定和可靠。

综上所述，设计高速数据传输线路需要考虑的因素很多，包括信号完整性、传输速率、线路布局、终端匹配和连接方式等。

只有在综合考虑这些因素的基础上进行线路设计，才能确保数据传输的高效性和可靠性。

希望以上的技巧能对您有所帮助，带来更好的数据传输体验。

PCB设计高速信号走线的九种规则

PCB设计高速信号走线的九种规则1.高速信号走线规则一：保持信号路径短。

信号路径越短，信号传输的延迟越小，干扰和信号衰减的可能性也就越小。

因此，要将高速信号尽可能地在PCB板上靠近彼此地布线。

2.高速信号走线规则二：保持差分信号路径等长。

差分信号是一对相位反向、幅度相等的信号，在高速信号传输中使用较多，通常用于减小干扰和提高传输性能。

为了保持差分信号的平衡，需要使两条差分信号的路径尽可能等长。

3.高速信号走线规则三：保持高速信号路径和地路径并行。

高速信号和地路径的平行布线可以减小信号引起的电磁辐射和接地电压的变化。

因此，高速信号走线时要尽可能与地路径并行，避免交叉和走线交错。

4.高速信号走线规则四：避免信号走线在验证域的边界上。

验证域是指高速信号传输的有效区域。

将信号走线远离验证域的边界，可以降低信号的反射和干扰，提高传输性能。

5.高速信号走线规则五：保持信号走线与平面垂直。

信号走线与地平面垂直布线可以减小信号与地平面的耦合，减少传输中的干扰和信号衰减。

所以，信号走线时应尽量与地平面垂直。

6.高速信号走线规则六：保持信号走线有足够的间距。

高速信号走线之间需要有足够的间距，以减小信号之间的串扰和干扰。

一般来说，走线间距应根据信号频率和走线长度进行选择。

7.高速信号走线规则七：避免锐角弯曲。

锐角弯曲会导致信号的反射和干扰，影响传输性能。

因此，在高速信号走线时应避免使用锐角弯曲，应选择圆弧或平滑的曲线。

8.高速信号走线规则八：避免信号走线在波峰和波谷处交叉。

信号走线在波峰和波谷处交叉会导致信号间的干扰和串扰，影响传输性能。

所以，在高速信号走线时要避免这种情况的发生。

9.高速信号走线规则九：使用合适的信号层。

选择合适的信号层可以改善高速信号的传输性能。

通常情况下，内层信号层是最佳选择，因为内层信号层可以提供更好的屏蔽和隔离效果。

同时，还应考虑信号层之间的层间间距和层间结构，以减小信号的耦合和干扰。

总之，在PCB设计中，遵循这些高速信号走线规则可以提高高速信号的传输性能和可靠性，减小信号的干扰和衰减。

高速电路布局布线技巧分享

高速电路布局布线技巧分享
在高速电路设计中，合理的布局布线技巧对于保证信号完整性和电路性能具有至关重要的作用。

本文将分享几种常见的高速电路布局布线技巧，希望能对您的设计工作有所帮助。

首先，在进行高速电路布局时，要尽量减少信号传输路径的长度。

信号路径越短，信号传输速度就越快，信号完整性也会得到更好的保障。

因此，应该尽量将相关信号线路靠近一起布局，避免走线绕远路。

其次，合理的布局方式是将信号线和电源线或地线分离布局。

通过在布局时保持信号线和电源线或地线的距离，可以减少电磁干扰对信号的影响。

此外，应该确保信号线和电源线/地线的交叉尽量垂直，以减少串扰。

另外，考虑到电磁兼容性，应该尽量减少回流环的数量。

回流环是电流在板层之间流动形成的磁场，会引起干扰信号。

因此，在设计时应该尽量减少回流环的数量，确保信号线路的稳定传输。

在进行布线时，应该注意避免信号线与较高频率的时钟线或其他高速信号线平行走线。

这样可以减少串扰，并保持信号的完整性。

此外，还要注意避免信号线穿越分割地平面的裂缝，可能会引入不稳定的地回流路径，影响信号的传输质量。

最后，在进行差分信号线与单端信号线布线时，应该采取不同的布线策略。

差分信号线需要保持相等的长度和距离，以确保信号同步传输；而单端信号线可以穿插布线，以减少信号间的串扰。

总的来说，高速电路布局布线技巧是一项复杂而关键的工作，需要综合考虑信号完整性、电磁兼容性等因素。

通过合理的布局方式，可以提高电路性能，减少干扰，确保信号传输的可靠性。

希望上述分享的技巧能够对您在高速电路设计中的工作有所帮助。

高速PCB布线设计的最佳实践

高速PCB布线设计的最佳实践在进行高速PCB布线设计时，采用最佳实践是至关重要的。

随着电子设备的发展，高速信号传输的需求越来越重要，因此，我们必须遵循一些规范和原则来确保电路板的性能和可靠性。

本文将介绍一些高速PCB布线设计的最佳实践，以帮助工程师们更好地应对这一挑战。

一、信号完整性的考虑在高速PCB布线设计中，信号完整性是至关重要的。

信号完整性指的是保持信号的稳定性和准确性，防止信号失真。

以下是一些考虑信号完整性的最佳实践：1. 短而直的走线：为了降低信号的传输延迟和损耗，应尽量采用短而直的走线。

避免使用过长的走线或过多的拐弯。

2. 控制阻抗：控制阻抗是确保信号传输稳定的重要因素。

在设计过程中，应根据信号特性选择合适的线宽和间距，以获得所需的阻抗。

3. 地线和电源线的布局：良好的地线和电源线布局对于信号完整性非常重要。

应尽量减小地线和电源线的回路面积，避免与高速信号走线交叉。

4. 终端匹配：为了减少信号的反射和干扰，需要对高速信号的发射和接收端进行匹配。

可以使用电阻、电容、电感等元件来实现匹配。

5. 绕线规则：在布线时，应尽量遵循绕线规则。

例如，将高速信号与低速信号分开布线，避免平行走线。

二、电磁兼容性的考虑电磁兼容性是高速PCB布线设计中另一个重要的方面。

电路板上的信号可能会产生电磁干扰，并且也容易受到外部电磁干扰的影响。

以下是一些考虑电磁兼容性的最佳实践：1. 地平面设计：良好的地平面设计可以起到屏蔽和引流作用，减少信号的辐射和接收到的外界干扰。

应尽量增加地平面的面积，并保持地网的连续性。

2. 屏蔽：对于一些特别敏感的信号，可以考虑使用屏蔽罩或屏蔽层来保护其不受干扰。

3. 波形整形：对于高速信号，可以使用波形整形器或滤波器来减少信号的波形畸变和噪音。

4. 分离模拟与数字信号：在高速PCB布线设计中，应尽量将模拟信号和数字信号分开布线，以减少相互之间的干扰。

5. 引入电磁兼容性测试：在设计完成后，应进行电磁兼容性测试，以确保电路板符合相关的电磁兼容性标准。

PCB设计高速信号走线的九种规则

PCB 设计高速信号走线的九种规则
随着信号上升沿时间的减小，信号频率的提高，电子产品的EMI 问题，也来越受到电子工程师的重视。

高速PCB 设计的成功，对EMI 的贡献越来越受到重视，几乎60％的EMI 问题可以通过高速PCB 来控制解决。

规则一：高速信号走线屏蔽规则
如上图所示：在高速的PCB 设计中，时钟等关键的高速信号线，走需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI 的泄漏。

建议屏蔽线，每1000mil，打孔接地。

规则二：高速信号的走线闭环规则
由于PCB 板的密度越来越高，很多PCB LAYOUT 工程师在走线的过程中，很容易出现这种失误，如下图所示
时钟信号等高速信号网络，在多层的PCB 走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI 的辐射强度。

干货高速信号应该如何走线？

干货高速信号应该如何走线？电子工程世界今天高速信号走线屏蔽规则如上图所示：在高速的PCB设计中，时钟等关键的高速信号线，都需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI的泄漏。

建议屏蔽线，每1000mil，打孔接地。

高速信号的走线闭环规则由于PCB板的密度越来越高，很多PCB LAYOUT工程师在走线的过程中，很容易出现这种失误，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI的辐射强度。

高速信号的走线开环规则规则二提到高速信号的闭环会造成EMI 辐射，同样的开环同样会造成EMI辐射，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了开环的结果，这样的开环结果将产生线形天线，增加EMI的辐射强度。

在设计中我们也要避免。

高速信号的特性阻抗连续规则高速信号，在层与层之间切换的时候必须保证特性阻抗的连续，否则会增加EMI的辐射，如下图：也就是：同层的布线的宽度必须连续，不同层的走线阻抗必须连续。

高速PCB设计的布线方向规则相邻两层间的走线必须遵循垂直走线的原则，否则会造成线间的串扰，增加EMI辐射，如下图：相邻的布线层遵循横平竖垂的布线方向，垂直的布线可以抑制线间的串扰。

高速PCB设计中的拓扑结构规则在高速PCB设计中有两个最为重要的内容，就是线路板特性阻抗的控制和多负载情况下的拓扑结构的设计。

在高速的情况下，可以说拓扑结构的是否合理直接决定，产品的成功还是失败。

如上图所示，就是我们经常用到的菊花链式拓扑结构。

这种拓扑结构一般用于几Mhz的情况下为益。

高速的拓扑结构我们建议使用后端的星形对称结构。

走线长度的谐振规则检查信号线的长度和信号的频率是否构成谐振，即当布线长度为信号波长1／4的时候的整数倍时，此布线将产生谐振，而谐振就会辐射电磁波，产生干扰。

回流路径规则所有的高速信号必须有良好的回流路径。

尽可能的保证时钟等高速信号的回流路径最小。

PCB小常识23——高速信号PCB布线技巧

PCB小常识23——高速信号PCB布线技巧高速信号布线的时候，需要用到传输线理论，布线过程中，有些方法和传统的一般信号布线也有所不同，下面大致给出了一些高频信号线的布线技巧。

1.多层布线高速信号布线电路往往集成度较高，布线密度大，采用多层板既是布线所必须的，也是降低干扰的有效手段。

合理选择层数能大幅度降低印板尺寸，能充分利用中间层来设置屏蔽，能更好地实现就近接地，能有效地降低寄生电感，能有效缩短信号的传输长度，能大幅度地降低信号间的交叉干扰等等，所有这些都对高速电路的可靠二工作有利。

有资料显示，同种材料时，四层板要比双面板的噪声低20dB。

但是，板层数越高，制造工艺越复杂，成本越高。

2.引线弯折越少越好高速电路器件管脚间的引线弯折越少越好。

高速信号布线电路布线的引线最好采用全直线，需要转折，可用45°折线或圆弧转折（如图1所示），这种要求在低频电路中仅仅用于提高钢箔的固着强度，而在高速电路中，满足这一要求却可以减少高速信号对外的发射和相互间的耦合，减少信号的辐射和反射。

图1 布线的转折方式3.引线越短越好高速信号布线电路器件管脚间的引线越短越好。

引线越长，带来的分布电感和分布电容值越大，对系统的高频信号的通过产生很多的影响，同时也会改变电路的特性阻抗，导致系统发生反射、振荡等。

这些我们要避免的问题。

4.引线层间交替越少越好高速电路器件管脚间的引线层间交替越少越好。

所谓“引线的层间交替越少越好”，是指元件连接过程中所用的过孔越少越好。

据测，一个过孔可带来约0.5pf的分布电容，导致电路的延时明显增加，减少过孔数能显着提高速度。

这个在后面的过孔的高频特性中将详细说明。

5.注意平行交叉干扰高速信号布线电路布线要注意信号线近距离平行走线所引入的“交叉干扰”，若无法避免平行分布，可在平行信号线的反面布置大面积“地”来大幅度减少干扰。

同一·层内的平行走线几乎无法避免，但是在相邻的两个层，走线的方向务必取为相互垂直。

高速电路pcb设计方法与技巧

高速电路pcb设计方法与技巧高速电路的PCB设计方法和技巧包括以下几个方面：1. 布局设计：将高速信号的传输路径尽量短，减少信号的传播延迟和损耗。

较重要的信号路径应尽量接近直线，减少信号的反射和串扰。

同时，将高速信号路径与低速信号路径、电源路径和地线路径分开布局，减少干扰。

将容易产生电磁干扰的元件，如发射器和接收器，与其他元件远离。

2. 信号线的走线规则：高速信号线应遵循尽量短、尽量宽、尽量平行的原则。

信号线的走线应尽量避免拐弯和角度过多，减少信号的反射和串扰。

信号线之间应保持一定的间距，避免互相干扰。

对于差分信号线，应保持差分对的长度一致，减少时钟抖动。

3. 地线规划：地线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制起着至关重要的作用。

地线的设计应尽量短、宽，减小地电阻和电感。

可以使用填充地方式减小地回流路径。

对于多层PCB，应设计好地引脚和地面的连接方式。

4. 耦合电容与电感：在高速电路中，耦合电容和电感起着衰减高频噪声和滤波的作用。

需要合理选择耦合电容和电感的数值，以满足高速信号的传输需求。

电容和电感的布局也需要注意，尽量靠近需要耦合或滤波的信号线。

5. 电源规划：电源线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制同样起着至关重要的作用。

电源线的设计应尽量短、宽，减小电源电阻和电感。

可以使用填充电源方式减小电源回流路径。

对于多层PCB，应设计好电源引脚和电源面的连接方式。

6. 综合考虑：在PCB设计中，需要考虑到信号的传输需求、干扰抑制、布局和走线的规则等多个方面。

综合考虑这些因素，可以在高速电路的PCB设计中取得较好的效果。

总的来说，高速电路的PCB设计需要充分考虑信号的传输需求和干扰抑制，合理的布局和走线规则是必不可少的。

此外，还需要综合考虑其他因素，如地线规划、耦合电容和电感、电源规划等，以确保高速电路的正常工作。

对LVDS高速信号PCB布线的要求

对LVDS高速信号PCB布线的要求对LVDS高速信号PCB布线的要求： 1收发器应尽量靠近接插件减小单板上的高速信号走线长度。

2差分线的几何尺寸由差分阻抗决定。

LVDS内置100欧姆匹配差分线阻抗控制在100欧姆左右单线阻抗在50欧姆左右。

3尽量减小差分线之间的间距以利于提高共模抑制比。

4平面布线时差分线对之间最好用地线隔离如无地线差分线对之间距离应大于差分线之间的间距的2倍以上。

5TTL/CMOS信号线应远离LVDS信号线距离至少为差分线之间距离的3倍。

6LVDS差分信号线要严格等长。

7避免走线跨越地线和电源层。

8避免90度转折。

9尽量减少过孔数目。

10保持走线阻抗的连续性相邻层面的布线应垂直交叉。

11LVDS器件的每一个电源引脚都应严格去藕。

考虑各板的实际情况来决定布线策略。

高速收发器靠近接插件是走线尽量短可以减小高速信号在传输线上的衰减。

走线越细、越长衰减越大所以高速LVDS走线宽度在8mil以上。

差分线间距可以取8mil差分线对之间可以加地线地线上要隔一段距离打一些地过孔。

如果单板走线困难在高速走线较短的情况下可以使差分线对之间距离在16mil以上以减小走线串扰。

收、发走线要分开因为后向串扰比前向串扰要大。

Veribest 的测量工具较弱高速线走圆弧角较难控制差分线等长可以钝角走线。

其他信号要远离LVDS信号线最好30mil以上。

高速线要走在信号最好的走线层即相临地层与其他走线层有平面层隔开。

投板时要注明需要阻抗控制的走线层具体的阻抗控制计算有软件工具了解厂家的材料、结构规格后计算并和厂家协商。

高速信号布线

关于高速线路的布线问题解答1、如何处理实际布线中的一些理论冲突的问题问：在实际布线中，很多理论是相互冲突的；例如：1。

处理多个模/数地的接法：理论上是应该相互隔离的，但在实际的小型化、高密度布线中，由于空间的局限或者绝对的隔离会导致小信号模拟地走线过长，很难实现理论的接法。

我的做法是：将模/数功能模块的地分割成一个完整的孤岛，该功能模块的模/数地都连接在这一个孤岛上。

再通过沟道让孤岛和“大”地连接。

不知这种做法是否正确？2。

理论上晶振与CPU的连线应该尽量短，由于结构布局的原因，晶振与CPU的连线比较长、比较细，因此受到了干扰，工作不稳定，这时如何从布线解决这个问题？诸如此类的问题还有很多，尤其是高速PCB布线中考虑EMC、EMI问题，有很多冲突，很是头痛，请问如何解决这些冲突？多谢！答：1. 基本上, 将模/数地分割隔离是对的。

要注意的是信号走线尽量不要跨过有分割的地方(moat), 还有不要让电源和信号的回流电流路径(returning current path)变太大。

2. 晶振是模拟的正反馈振荡电路, 要有稳定的振荡信号, 必须满足loop gain与phase的规范, 而这模拟信号的振荡规范很容易受到干扰, 即使加ground guard traces可能也无法完全隔离干扰。

而且离的太远, 地平面上的噪声也会影响正反馈振荡电路。

所以, 一定要将晶振和芯片的距离进可能靠近。

3. 确实高速布线与EMI的要求有很多冲突。

但基本原则是因EMI所加的电阻电容或ferrite bead, 不能造成信号的一些电气特性不符合规范。

所以, 最好先用安排走线和PCB叠层的技巧来解决或减少EMI的问题, 如高速信号走内层。

最后才用电阻电容或ferrite bead的方式, 以降低对信号的伤害。

2、在高速设计中，如何解决信号的完整性问题？差分布线方式是如何实现的？对于只有一个输出端的时钟信号线，如何实现差分布线？答：信号完整性基本上是阻抗匹配的问题。

PCB高速时钟信号布线技术技巧简要分析

PCB高速时钟信号布线技术技巧简要分析PCB 高速时钟信号布线技术技巧简要分析在PCB 的设计过程中，越来越多的工程师选择合理利用高速时钟信号布线技术，来有效提升其信号传输的有效性和传输速度。

本文将会就PCB 高速时钟信号布线技术的相关技巧，展开简要分析，希望能够对刚刚开始接触PCB 设计工作的新人工程师提供一定的帮助。

相信很多电子工程师都非常明白的一点是，时钟电路的设计和应用在目前覆盖范围最广泛的数字电路中占有非常重要地位。

在未来的DSP 现代电子系统应用设计中，对时钟布线要求也会越来越高。

高速时钟信号线优先级最高，一般在布线时，需要优先考虑系统的主时钟信号线。

高速时钟信号线信号频率高，要求走线尽量地短，保证信号的失真度最小。

在时钟电路的设计中，高频时钟作为一种敏感程度非常高的重要元件，对电路中的噪声干扰特别敏感，这也就需要工程师特别针对高频时钟信号线进行保护和屏蔽，力求将干扰降到最小。

高频时钟主要指的是20MHz 以上的时钟或上升沿少于5ns 的时钟，在进行PCB 布线设计时，高频时钟必须有地线护送，时钟的线宽至少10rail，护送地线的线宽则至少要达到20mil。

高频信号线的保护地线两端必须由过孔与地层良好接触，且每5em 左右要打过孔与地层相连。

地线护送与数据线基本等长，推荐手工拉线。

时钟发送侧必须串接一个22～220Q 左右的阻尼电阻。

在进行PCB 的高速时钟信号走线设计时，工程师需要特别注意，应当将其尽量设计在同一层面上，高速时钟信号线周围尽量没有其他的干扰源和走线。

高频时钟连线建议采用星型连接或采用点对点连接，采用T 型连接要保证等臂长，尽量减少过孔的数量，在晶振或时钟芯片下需敷铜防止干扰。

避免由这些线带来的信号噪声所产生的干扰。

高速信号走线注意事项

高速信号走线注意事项
1. 确保信号走线符合高速信号传输的要求，例如长度、走线路径、层间跳跃等。

2. 使用高质量的信号线材和连接器，以确保信号传输的可靠性和稳定性。

3. 避免信号走线过长，因为信号在长距离传输时易受到干扰和衰减。

4. 保持信号线之间的间距，避免相互之间的干扰。

5. 控制信号线的走线路径，避免与其他干扰源（例如电源线、高功率线）相交或靠近。

6. 使用合适的层间过渡，避免层间跳跃对信号造成的电磁干扰。

7. 使用合适的阻抗匹配技术，确保信号在不同走线段之间的匹配性。

8. 对于差分信号传输，要保持差分信号线的平衡性，避免差分信号之间的相位差和幅度差。

9. 注意信号走线的布局和排列，使得信号线的长度和走线路径尽量一致，以减少信号的时延和失真。

10. 在走线的端点处添加抑制回路、终端电阻等，以防止信号的反射和回波。

芯片设计中的高速信号传输与布线优化

芯片设计中的高速信号传输与布线优化芯片设计中的高速信号传输与布线优化是现代集成电路设计中的重要问题之一。

高速信号传输是指在芯片中传输速率较高的信号，如时钟信号、数据信号等，而布线优化则是对芯片内部的信号线路进行优化设计，以提高芯片性能和可靠性。

本文将探讨芯片设计中的高速信号传输与布线优化的相关技术和方法。

一、高速信号传输的挑战在芯片设计中，高速信号传输面临着许多挑战。

首先是信号的噪声与衰减问题。

在高速信号传输过程中，由于信号传输路径较长，会受到噪声的干扰和信号衰减的影响，导致信号的失真。

其次是时序的抖动问题。

由于芯片内部的各个模块存在时钟抖动，信号在传输过程中可能会发生抖动，导致时序不准确。

此外，高速信号传输还涉及到功耗和散热问题，需要在保证性能的同时，合理控制功耗和散热。

为应对这些挑战，芯片设计中采用了一系列的技术与方法来进行高速信号传输的布线优化。

二、高速信号传输的布线优化技术与方法1. 时钟树布线优化时钟信号在芯片中起着至关重要的作用，它同步了芯片中的各个模块的操作。

时钟树是指将时钟信号从芯片上的时钟发生器传输到各个模块的信号传输路径。

优化时钟树的布线可以减少时钟抖动和时钟延迟，提高芯片的时序性能。

时钟树布线优化的方法包括减小时钟树长度、控制时钟线宽度和层次，以及选择合适的时钟树分配算法等。

2. 信号线长度匹配与等长线优化在芯片设计中，信号线的长度不一致会导致信号的到达时间不同，造成时序偏差。

为了解决这个问题，需要进行信号线长度匹配与等长线优化。

通过布线工具对信号线进行优化，使各个信号线的长度相等，以保证芯片内部信号的同步性。

3. 抗干扰和信号衰减的优化为了提高高速信号传输的抗干扰能力和减小信号衰减，可以采用差分信号传输技术和合理的功率分配策略。

差分信号传输技术利用相互补充的信号对进行传输，可以有效抵抗噪声和干扰。

同时，合理的功率分配策略可以减小信号传输路径的功耗，提高整个芯片的性能。

4. 引脚分配优化在芯片设计中，引脚分配对高速信号传输和布线优化起着重要作用。

电子设计中的高速数字电路布局规范

电子设计中的高速数字电路布局规范在电子设计中，高速数字电路的布局规范至关重要。

高速数字电路指的是运行频率较高的数字电路，如DDR、PCIe等。

良好的电路布局可以有效地减少信号干扰、提高抗干扰能力和信号完整性，从而确保系统的稳定性和性能。

首先，高速数字电路的布局应遵循短、直、宽的设计原则。

即信号线应尽量短而直，布线路径应尽量简单，宽度应足够以减小阻抗。

信号线的长度过长或过弯会增加信号传输延迟和信号失真的可能性，因此需要尽量保持信号路径短小直接，减小信号传输时间。

其次，差分信号需要保持匹配和平衡。

在高速数字电路中，常常使用差分信号传输以减少共模干扰。

因此，差分信号的布局需要保持匹配和平衡，保证两个信号线的长度、走线路径和阻抗一致。

这样可以有效减少差分信号中的串扰和互相影响，提高信号传输的可靠性。

另外，地线和电源线的设计也是关键。

地线是整个系统的参考平面，电源线提供电源稳定。

在高速数字电路的布局中，地线和电源线的设计需要考虑到布局的整体连续性和稳定性。

地线应当与信号线、电源线等按照规范的方式布局，减少地回流路径，避免产生回流环。

电源线需要保持平衡和稳定，减少互相干扰。

此外，高速数字电路的布局要考虑到信号分层。

不同信号的分层布局可以减少信号之间的干扰，提高信号传输的可靠性。

一般来说，高速信号应该位于内层，而低速信号和电源线应该位于外层。

这样可以有效减少信号之间的干扰，提高系统的性能。

最后，布局时需要注意信号的走规则。

信号布线应尽量避免直角走线、T型走线和十字交叉。

直角走线和T型走线会导致信号的反射和折射，增加信号的传输延迟和失真，十字交叉会引起信号串扰。

因此，在高速数字电路的布局中应该避免这些走规则，采用弧形走线或45度斜线走线方式。

总的来说，高速数字电路的布局规范对于系统的稳定性和性能至关重要。

通过遵循短、直、宽的设计原则，保持差分信号的匹配和平衡，合理设计地线和电源线，考虑信号的分层布局，避免信号走规则等方法，可以有效提高系统的抗干扰能力和信号完整性，确保系统的可靠性和性能。
