梯形钢屋架设计要点
【精品】梯形钢屋架课程设计指导书

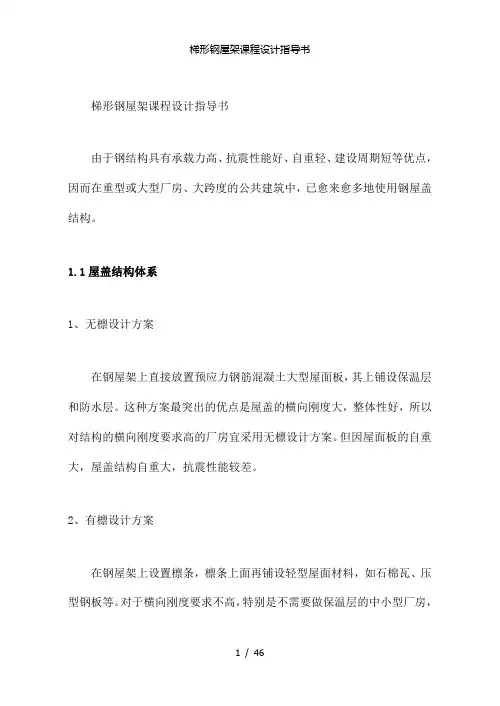

梯形钢屋架课程设计指导书由于钢结构具有承载力高、抗震性能好、自重轻、建设周期短等优点，因而在重型或大型厂房、大跨度的公共建筑中，已愈来愈多地使用钢屋盖结构。
1.1屋盖结构体系1、无檩设计方案在钢屋架上直接放置预应力钢筋混凝土大型屋面板，其上铺设保温层和防水层。
这种方案最突出的优点是屋盖的横向刚度大，整体性好，所以对结构的横向刚度要求高的厂房宜采用无檩设计方案。
但因屋面板的自重大，屋盖结构自重大，抗震性能较差。
2、有檩设计方案在钢屋架上设置檩条，檩条上面再铺设轻型屋面材料，如石棉瓦、压型钢板等。
对于横向刚度要求不高，特别是不需要做保温层的中小型厂房，宜采用有檩设计方案。
1.2屋盖支撑钢屋架在其自身平面内为几何形状不变体系并具有较大的刚度。
但这种体系在垂直于屋架平面的侧向（即屋架平面外）的刚度和稳定性很差，不能承受水平荷载。
为了充分保证房屋的安全、适用和满足施工要求，在屋盖系统中必须设置必要的支撑体系，把平面屋架相互连接起来，使之成为一个稳定而刚强的整体结构。
屋盖支撑的作用主要是：1、保证桁架结构的空间几何形状不变。
平面桁架能保证桁架平面内的几何稳定性，支撑系统则保证桁架平面外的几何稳定性。
2、保证桁架结构的空间刚度和空间整体性。
3、为桁架弦杆提供必要的侧向支承点。
4、承受并传递水平荷载。
5、保证结构安装时的稳定和方便。
1.3屋架的形式和主要尺寸1、屋架形式的确定应满足经济、适用和制造安装方便的原则（1）满足使用要求。
屋架外形应与屋面材料的排水要求相适应。
如屋面采用瓦类、铁皮或钢丝网水泥槽板时，屋架上弦坡度应做的陡些，一般取1/5～1/2，以利排水；当采用大型屋面板上铺卷材防水屋面时，则要求屋面坡度平缓些，一般取1/12～1/8。
（2）满足经济要求。
屋架外形应尽量接近弯矩图形。
因—般跨度的屋架弦杆通常都设计成定截面的，当屋架外形与荷载引起的弯矩图形相似时，屋架的上下弦杆内力沿跨长分布比较均匀，这样可使弦杆材料获得充分利用。
钢结构梯形屋架课程设计.
.222
-1.
039
-1.
2
00
-1.
525
-1.
7
76
-2.
043
-1.0-1.
0-1.00.000.
000.00-0.5
+6.663
+7.326
+5.884
+4.636
+3.081
+1.090
B
C
D
E F
G
H
G 'F '
E 'D '
C 'B 'A '
0.5 1.0
1.0 1.0
1.0
1.0 1.0 1.0
0x l =150.8cm 0y
l =150.8×2=301.6cm
根据腹杆最大设计杆力NaB =-357.99kN ,取中间节点板厚度t =10mm ,支座节点板厚t =12mm。设λ=60查得
=0.807. f r N/A ϕ==322567.4710/0.8073101022.68cm ⨯⨯⨯=
载0.7 1.4 0.98
灰荷载
1.3 1.4 1.82合计2 1.4
2.8
六、内力分析
桁架杆件内力表
杆件名称
杆件内力系数
第一种组合F ×③
第二种组合F 1×③+F 2×① F 1×③+F 2×②第三种组合F 3×③+F 4×① F 3×③+F 4
×②杆件最
大内力(kN
P=1作用在
左半跨右全跨全跨①
b.全跨永久荷载+半跨可变荷载全跨永久荷载
F1=1.5×6×1.98〃×1.2= 21.39 KN
21m跨厂房梯形钢屋架设计
21m跨厂房梯形钢屋架设计本文将针对21m跨厂房梯形钢屋架的设计做出详细的分析和论述。
首先，我们将介绍梯形钢屋架的概念、使用场景以及设计考虑因素。
接着，我们将探讨该结构的计算以及力学分析，并分析不同参数条件下的屋架性能。
最后，我们将总结设计中需要注意的事项和优化建议。
梯形钢屋架是一种适用于大跨度厂房的结构形式，在钢结构领域得到了广泛的应用。
它由钢材制成，具有高强度、刚度好、重量轻、施工方便等特点，可实现承载大型机械设备和防水、隔热等功能。
在设计中，需要考虑外界环境、荷载、地基等因素，确定合适的梯形钢屋架尺寸和材料，以保证结构的稳定性、安全性和经济性。
对于21m跨厂房梯形钢屋架的设计，需要考虑的重要因素包括荷载、跨度和材料强度等。
荷载方面，包括静荷载（屋面自重）、活荷载（雨水、风载、设备等）和雪荷载。
跨度方面，跨度增加，所用材料强度和断面尺寸需要相应增加，以保证结构的强度和稳定性。
材料方面，根据设计荷载和跨度，可以选择相应的材料规格和强度等级。
在进行计算和力学分析时，应考虑梯形钢屋架的静力学、动力学和抗震性能等。
具体而言，需要计算梁柱系统受力、节点刚度和形变等参数，以评估结构的强度和稳定性。
如下是一个21m跨厂房梯形钢屋架结构的计算示例。
1. 荷载计算根据设计要求，该屋架荷载组合如下：- 静荷载：γ = 0.4 kN/m2- 活荷载：G = 1.0 kN/m2，Q = 1.5 kN/m2- 雪荷载：S = 0.7 kN/m2（山区为2.5 kN/m2）2. 结构分析根据力学分析，该屋架采用钢板梁和钢柱组成的框架结构。
采用Westergaard的理论计算结构荷载，在达到规定的钢材强度等级后，计算出横、竖向的轴向力和弯矩。
3. 断面设计选择相应的钢材材料和规格，并根据荷载及跨度计算出梁、柱截面尺寸。
4. 节点设计设计节点刚度，如节点和抗拔螺栓等，以保证节点的可靠性和稳定性。
5. 建模与优化在CAD软件中进行3D建模，并进行弹性分析和优化设计，以保证结构满足设计要求。
梯形钢屋架施工方案
梯形钢屋架施工方案简介梯形钢屋架是一种常用的建筑结构，具有轻便、强度高、施工速度快等优点。
在梯形钢屋架的施工过程中，需要进行合理的方案设计和严格的施工流程控制，以确保安全、高效地完成工程。
本文档将详细介绍梯形钢屋架的施工方案，包括设计要点、施工步骤以及质量控制等内容，以供工程施工人员参考。
设计要点1. 梯形钢屋架概述梯形钢屋架由上屋架、中屋架和下屋架组成，每层屋架由梁、柱和加强板等构件连接而成。
设计时需要考虑屋架的整体结构强度、稳定性以及与其他建筑部位的协调等因素。
2. 材料选择梯形钢屋架的主要构件材料为钢材，常见的有Q345B钢，其具有较高的强度和耐候性。
另外，还需选择适当的螺栓、焊材和连接件等配套材料，以确保连接牢固、稳定。
3. 结构设计在梯形钢屋架的结构设计中，应根据具体工程条件和荷载要求合理设定各构件的尺寸和布置方式。
同时，需考虑运输和安装的限制，以便于实际操作。
4. 安全性考虑梯形钢屋架在施工过程中需要进行严格的安全措施，包括设置临时支撑、安全网等。
同时，施工人员需具备相关操作技能和安全意识，遵守相关规定，确保人员和设备的安全。
施工步骤1. 地基处理梯形钢屋架需建立在坚实、平整的地基上，这要求对地基进行必要的处理。
具体步骤包括清理地表、打桩加固、土方开挖等。
2. 安装临时支撑在施工过程中，需要设置适当的临时支撑，保证结构的稳定。
支撑的选择和设置要符合设计要求，视具体情况而定。
3. 焊接和组装将预制的梯形钢屋架构件运至施工现场后，进行焊接和组装工作。
首先进行构件的对齐、固定，然后进行焊接等工序。
焊接质量需符合相关标准要求。
4. 检查和质量控制在施工过程中，需要进行定期的检查，确保梯形钢屋架的施工质量。
包括焊缝检查、构件尺寸检查、支撑稳定性检查等。
同时，要进行相应的记录，以备后期验收。
5. 竣工验收梯形钢屋架施工完成后，需要进行竣工验收。
验收内容包括结构安全性、质量标准符合程度等。
通过验收后，方可投入使用。
【精品】普通梯形钢屋架设计指导书.docx
普通梯形钢屋架设计指导书§1概述钢屋架是屋盖结构的一部分，是主要的承重构件。
按结构形式可分为三角形屋架、梯形屋架、两钗拱屋架、三饺拱屋架和梭形屋架；按照所采用的钢材规格的不同，屋架可分为普通钢屋架、轻型钢屋架（杆件为圆钢和小角钢）和薄壁型钢屋架。
普通钢屋架是由普通角钢和节点板焊接而成。
这种屋架受力性能好，构造简单，施工方便，广泛应用于工业和民用建筑的屋盖结构中，一般是用于大型钢筋混凝土屋面板等重型屋面，将屋面板直接放在屋架或天窗架上，普通屋架所用的等边角钢不小于Z45X4,不等边角钢不小于Z56X36X4o屋架钢材一般采用Q235B.F （3号沸腾钢）钢材，冬季计算温度等于或低于30°C时的屋架宜采用Q235B（3号镇静钢），荷载较大的大跨度屋架可采用Q345 （16Mn钢）或Q390（15MnV钢）。
§ 2屋架的形式及主要尺寸一、普通梯形钢屋架概述屋架的外形常用的有梯形、三角形和平行弦等几种，选择屋架的外形和腹杆形式应该经过综合考虑分析确定。
屋架的形式主要取决于房屋的使用要求，屋面材料及需要的屋面坡度，屋架与柱的连接方式（较接或刚接），屋盖的整体刚度等。
同时，屋架的外形还考虑在制造简单的条件下尽量与弯矩图形相接近，使弦杆的内力差别较小。
屋面坡度i根据所采用的屋面材料可取为：卷材防水屋面z =1/12—1/8长尺压型钢板和夹芯板屋面z =1/20-1/8波形石棉瓦屋面1=1/4〜1/2.5瓦楞铁、短尺压型钢板和夹芯板屋面z =1/6-1/3普通梯形钢屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面，跨度一般为15〜36m,柱距6〜12m,跨中经济高度为（1/8〜1/10）I。
梯形屋架外形比较接近弯矩图，因而弦杆内力沿跨度分布比较均匀，用料较经济，且可以和柱刚接或钗接，且刚接可使建筑物横向刚度提高。
与柱刚接的梯形屋架，端部高度一般为（1/12〜1/16）I,通常取2.0〜2.5m；与柱钗接的梯形屋架，端部高度1.5〜2.0m, 此时，跨中高度可根据端部高度和上弦坡度确定。
钢结构设计梯形屋架结构设计
钢结构设计梯形屋架结构设计一．设计资料梯形屋架跨度30m，屋架间距6m，铰支于钢筋混凝土柱上，混凝土等级为C30。
厂房长度84m。
屋面材料为长尺压型钢板，玻璃纤维保温层，屋面坡度i=1/8，轧制H型钢檩条，基本风压为0.5KN/m2，基本雪压0.55KN/m2，屋面均布活荷载为0.3KN/m2（计算负荷面积不超过60m2时，取0.5KN/m2），钢材采用Q235-B，焊条为E43型。
二．屋架几何尺寸的确定屋架跨度l＝30m，每端支座缩进0.15m，计算跨度l0＝l－2×0.15m＝29.7m；端部高度取H0＝2m，根据所给坡度，中间高度为H＝3.856m；起拱按f＝l0/500。
屋架的轴线尺寸如图所示。
图2.1 屋架的杆件尺寸三．屋盖支撑布置根据厂房长度及设备条件，在端部及第7,8榀之间设置上弦横向水平支撑，在相应位置设置下弦横向支撑；在与上下弦水平支撑同一柱间设置纵向垂直支撑，在屋架端部及跨中设置横向支撑；并在垂直支撑及横向支撑设置柔性系杆，在支座节点刚性系杆，由于上弦有檩条，可替代系杆。
具体见图。
图3.1 屋架支撑布置四．荷载计算1.永久荷载（水平投影面）压型钢板 51.10865*5.10 KN/㎡ 檩条（约为0.5KN/m ） 0.5/3=0.167KN/㎡ 屋架，支撑，保温层等重 0.3KN/㎡ 合计 0.618KN/㎡2.因为屋架受荷水平投影面超过60㎡，故屋面均布活荷载取为（水平投影面）0.3KN/㎡，小于雪载，故只考虑雪荷载，为0.55KN/㎡。
3.风荷载：风荷载高度变化系数为1.07（按B 类粗糙地面），屋面迎风体形系数-0.6，背风面体形系数-0.5，所以负风压设计值（垂直于屋面）为：迎风面：ω1=-1.4*0.6*1.07*0.5=-0.45KN/㎡ 背风面：ω2=-1.4*0.6*1.07*0.5=-0.45KN/㎡ω1和ω2垂直于水平面的分力已经小于荷载分项系数取1.0时的永久荷载，故受拉杆件在永久荷载与风荷载联合作用下拉力杆件仍然受拉，只不过拉力值变小，所以可以不计算风荷载产生的内力。
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
设计概述：
本设计为一座21m梯形屋架的钢结构课程设计。
屋架采用梯形结构形式，主要由主梁、次梁、剪力墙和支撑系统组成。
设计要求满足屋顶承受风、雪、自重等荷载的要求，并确保结构的稳定性和安全性。
设计步骤：
1. 确定屋架结构形式：本设计采用梯形结构形式，其中主梁跨度为21m，次梁根据需求进行设置。
2. 计算屋架荷载：根据工程要求和设计标准，计算风、雪和自重等荷载，并确定设计荷载。
3. 选取钢材和连接方式：根据荷载计算结果，选取适当的钢材规格和连接方式，保证结构的强度和刚度。
4. 进行结构模型分析：利用结构分析软件，建立屋架的三维模型，并进行荷载分析、刚度分析和稳定分析，确保结构的安全性和稳定性。
5. 进行结构设计：根据分析结果，进行结构设计，包括确定材料尺寸、梁柱截面尺寸、连接件尺寸和布置等。
6. 绘制结构施工图：根据设计结果，绘制结构施工图，包括平面布置图、节点图和详图等，用于施工实施。
7. 进行结构检验：对设计结果进行结构检验，确认设计的合理性和安全性。
8. 编写设计报告：整理设计过程和结果，编写设计报告，包括设计说明、结构计算和绘图等内容。
以上为钢结构课程设计21m梯形屋架的主要步骤，具体的设
计过程需要根据实际条件和要求进行调整和细化。
在设计过程中，需要合理应用结构分析软件、设计规范和工程经验，保证设计的科学性和合理性。
同时，还要注意施工工艺和质量控制，确保设计方案的顺利实施和结构的安全可靠。
普通梯形钢屋架设计指导
第五章 普通梯形钢屋架设计指导§5.1概述钢屋架是屋盖结构的一部分，是主要的承重构件。
按结构形式可分为三角形屋架、梯形屋架、两铰拱屋架、三铰拱屋架和梭形屋架；按照所采用的钢材规格的不同，屋架可分为普通钢屋架、轻型钢屋架（杆件为圆钢和小角钢）和薄壁型钢屋架。
普通钢屋架是由普通角钢和节点板焊接而成。
这种屋架受力性能好，构造简单，施工方便，广泛应用于工业和民用建筑的屋盖结构中，一般是用于大型钢筋混凝土屋面板等重型屋面，将屋面板直接放在屋架或天窗架上，普通屋架所用的等边角钢不小于∠45×4，不等边角钢不小于∠56×36×4。
屋架钢材一般采用F B Q 235（3号沸腾钢）钢材，冬季计算温度等于或低于30℃时的屋架宜采用B Q 235（3号镇静钢），荷载较大的大跨度屋架可采用345Q （16Mn 钢）或390Q （15MnV 钢）。
§5.2屋架的形式及主要尺寸一、普通梯形钢屋架概述屋架的外形常用的有梯形、三角形和平行弦等几种，选择屋架的外形和腹杆形式应该经过综合考虑分析确定。
屋架的形式主要取决于房屋的使用要求，屋面材料及需要的屋面坡度，屋架与柱的连接方式（铰接或刚接），屋盖的整体刚度等。
同时，屋架的外形还考虑在制造简单的条件下尽量与弯矩图形相接近，使弦杆的内力差别较小。
屋面坡度i 根据所采用的屋面材料可取为：卷材防水屋面 i =1/12～1/8 长尺压型钢板和夹芯板屋面 i =1/20～1/8 波形石棉瓦屋面 i =1/4～1/2.5 瓦楞铁、短尺压型钢板和夹芯板屋面 i =1/6～1/3普通梯形钢屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面，跨度一般为15～36m ，柱距6～12m ，跨中经济高度为（1/8～1/10）l 。
梯形屋架外形比较接近弯矩图，因而弦杆内力沿跨度分布比较均匀，用料较经济，且可以和柱刚接或铰接，且刚接可使建筑物横向刚度提高。
普通梯形钢屋架设计
内蒙古工业大学钢结构课程设计普通梯形钢屋架设计说明书目录一、设计资料 (2)二、设计布骤 (2)三、设计内容 (3)1.杆件尺寸 (3)2.结构形式与布置 (4)3.屋架荷载计算 (4)4．内力计算 (5)5. 杆件的截面选择 (6)6. 节点设计 (14)四、参考文献： (21)普通钢屋架设计一、设计资料1.设计一房屋跨度为18m的钢屋架，房屋平面尺寸为18m 84 m，地区雪压0.80KN/m2，积灰荷载0.50KN/m2，分项系数为1.4，地震设防烈度为8（0.2g）。
2.钢材选用钱Q235B，焊条采用E43型，手工焊；上弦坡度i=1/10，端部高度=1.215m,每端支座缩进0.15m,下弦起拱500/L=36mm.H3.荷载SBS沥青改性卷材0.40KN/m220mm厚水泥砂浆找平层0.40KN/m2100mm厚水泥珍珠岩保温层0.4KN/m3冷底子油隔气层0.05KN/m2混凝土大型屋面板（包括灌浆） 1.4KN/m2二、设计步骤1.确定屋架的形式和几何尺寸，确定节点尺寸以及计算各杆件长度；绘制屋架的几何尺寸图；2.屋架杆件的内力组合；荷载组合，计算在单位力作用左半跨的杆件内力系数；并绘制内力系数图；3.杆件截面选择，按轴心受力构件（拉或压）进行设计；4.焊缝计算，焊缝在轴心力作用下的强度计算；5.节点设计，根据节点板的几何尺寸，计算焊缝的实际长度，根据计算焊缝的实际长度绘制节点图；6.绘制屋架施工图。
三、设计内容 1.杆件尺寸桁架计算跨度: m 7.1715.02180=⨯-=l 桁架的中间高度： m 1.2=h 在17.7m 的两端高度： m 215.1=h 在18m 轴线处端部高度： m 2.1=h 桁架跨中起拱36mm （500L ≈）。
2.结构形式与布置桁架形式与几何尺寸如图1所示。
图1 桁架形式及荷载作用 3.屋架荷载计算屋面和荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。
21米梯形钢屋架钢结构设计
设计资料北京地区某金工车间.采用无檩屋盖体系，梯形钢屋架。
车间跨度21m,长度144m，柱距6m,厂房高度15.7m。
车间内设有两台150/520kN中级工作制吊车。
设计温度高于—20℃.采用三毡四油，上铺小石子防水屋面,水泥砂浆找平层,8cm厚泡沫混凝土保温层，1。
5m ×6.0m预应力混凝土大型屋面板。
屋面积灰荷载0。
6kN/m2，屋面活荷载0。
35 kN/m2,雪荷载为0。
45kN/m2,风荷载为0.5kN/m2.屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土标号为C20。
一、选择钢材和焊条根据北京地区的计算温度和荷载性质及连接方法，钢材选用Q235—B。
焊条采用E43型，手工焊。
二、屋架形式及尺寸无檩屋盖，i＝1/10，采用平坡梯形屋架。
＝L-300＝20700mm,屋架计算跨度为L＝1990mm，端部高度取H中部高度取H＝H+1/2iL＝1990+0.1×2100/2＝3040mm，屋架杆件几何长度见附图1所示，屋架跨中起拱42mm(按L/500考虑）.为使屋架上弦承受节点荷载,配合屋面板1。
5m的宽度，腹杆体系大部分采用下弦间长为3.0m的人字式，仅在跨中考虑到腹杆的适宜倾角，采用再分式。
屋架杆件几何长度（单位：mm)三、屋盖支撑布置根据车间长度、屋架跨度和荷载情况，设置四道上、下弦横向水平支撑。
因柱网采用封闭结合，为统一支撑规格，厂房两端的横向水平支撑设在第二柱间。
在第一柱间的上弦平面设置刚性系杆保证安装时上弦杆的稳定,第一柱间下弦平面也设置刚性系杆以传递山墙风荷载.在设置横向水平支撑的柱间,于屋架跨中和两端共设四道垂直支撑.在屋脊节点及支座节点处沿厂房纵向设置通长的刚性系杆，下弦跨中节点处设置一道纵向通长的柔性系杆,支撑布置见附图2.图中与横向水平支撑连接的屋架编号为GWJ-2,山墙的端屋架编号为GWJ-3,其他屋架编号均为GWJ—1。
梯形钢屋架钢结构设计屋架设计
目录一、设计资料 (1)二、荷载与内力计算 (1)1、荷载计算 (1)2、荷载组合 (1)3、内力计算 (2)三、杆件截面设计 (2)1．上弦杆 (2)2．下弦杆 (4)3．端斜杆 aB (5)4．再分式腹杆 eg-gK (6)5．竖腹杆Ie (7)四、节点设计 (11)1．下弦节点“b” (11)2．上弦节点“B” (13)3．有工地拼接的下弦节点“f” (15)4．屋脊节点“K” (17)5．支座节点“a” (19)五、填板设计 (25)六、材料表 (25)附表 (27)一、设计资料1、屋架铰支于钢筋混凝土柱顶，混凝土标号 C25；2、车间柱网布置：柱距 9m ；跨度 L=20m ；3、上弦平面侧向支撑间距为两倍节间长度，下弦平面在柱顶和跨中各设一道纵向系杆；4、屋面坡度 1:10；5、钢材采用 Q235B 钢，焊条为 E43XX 系列，手工焊;6、屋面荷载标准值见表 1表1 荷载标准值7、屋架计算跨度：020.152020.1519.7m l L =-⨯=-⨯=，屋架形式和几何尺寸如图1 所示。
图1 屋架形式及几何尺寸二、荷载与内力计算1、荷载组合由永久荷载起控制作用：21.35 3.064 1.40.70.5 1.40.91 5.8864/KN m ⨯+⨯⨯+⨯⨯= 由可变荷载起控制作用：21.2 3.064 1.41 1.40.70.5 5.5668/KN m ⨯+⨯+⨯⨯=3、内力组合设计屋架时，应考虑以下三种组合：（1） 组合一：全跨永久荷载＋全跨可变荷载。
根据荷载规范，具体有以下2 种情况21.2 1.4 1.2 1.45 1.40.75 2.79kN/m D L +=⨯+⨯=21.35 1.40.7 1.35 1.45 1.40.70.75 2.69kN/m D L +⨯=⨯+⨯⨯= 所以组合一屋架上弦节点荷载为2.79 1.51250.22kN P qA ==⨯⨯= （2） 组合二：全跨永久荷载＋半跨可变荷载。
某车间27m梯形钢屋架设计
某车间27m梯形钢屋架设计
梯形钢屋架是指钢结构中采用梯形钢材构成的屋架，它具有重量轻、强度高、施工方便等优点，在工业厂房，商业大厦等建筑物中得到广泛应用。
本文将结合某车间27m梯形钢屋架设计，从梁柱、节点、荷载等方面详细讲解其设计流程。
一、设计参数
该梯形钢屋架的设计参数如下：
跨度：27m
净高：5m
屋面坡度：5%
风压：0.8kN/m²
二、梁柱的设计
梁柱是梯形钢屋架的主要组成部分，其主要承受落在屋面上的荷载，设计时需要考虑其受力情况。
1. 梁的设计
该梯形钢屋架的梁一般为双梁结构，采用H型钢。
设计时需要根据结构计算确定梁的大小和型号。
据计算，该梯形钢屋架的梁的尺寸为800mm * 300mm * 14mm。
三、节点的设计
节点是梯形钢屋架中连接梁柱的重要部分，其设计需要考虑承载能力和连接方式等因素。
该梯形钢屋架的节点采用角钢板焊接，其连接方式牢固，能有效承受荷载。
节点设计时应根据结构计算确定其大小和具体焊接方式。
四、荷载的设计
荷载是梯形钢屋架设计中需要考虑的重要因素，其大小以及分布情况对结构的安全性有很大影响。
风荷载是梯形钢屋架设计中需要考虑的重要荷载之一，其大小与风速有关。
该梯形钢屋架的设计风压为0.8kN/m²，根据结构计算，该荷载下的梁柱满足强度要求。
综上所述，该车间27m梯形钢屋架的设计采用H型钢作为梁柱的材料，节点采用角钢板焊接，具有承载能力强，连接牢固等特点。
荷载设计中考虑了风荷载和雪荷载，保证了结构的安全性。
在施工时需要严格按照设计方案进行，确保其质量和安全。
梯形钢结构屋架设计
一、设计资料1、车间柱网布置图（24×240m），柱距6m。
2、屋架支承于钢筋混凝土柱顶（砼等级为C20），采用梯形钢屋架。
3、屋面采用1.5×6m的预应力钢筋混凝土大型屋面板（屋面板不考虑作为支撑用）。
4、荷载：1)屋架自重＝（120+11L）N/㎡=0.12+0.011×24=0.384 KN/㎡；荷载类型序号荷载名称重量永久荷载1预应力钢筋混凝土屋面板（包括嵌缝）1.50 KN/㎡2 防水层0.38KN/㎡3 找平层20mm厚0.40 KN/㎡4 保温层0.97KN/㎡5 支撑重量0.80 KN/㎡可变荷载1 活载0.70 KN/㎡5、屋架坡度i：1/126、根据该地区温度及荷载性质，钢材采用Q235-C。
其设计强度为215KN/㎡,焊条采用E43型，手工焊接，构件采用钢板及热轧钢筋，构件与支撑的连接用M20普通螺栓。
屋架的计算跨度L。
=24000-2×150=23700，端部高度：檐口高度H0=2400mm,中部高度H=3400mm二、结构形式及支撑布置1.绘出屋架屋面的横向支撑及檩条图2.对钢屋架进行内力、杆件截面尺寸的计算，并进行最不利内力组合；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。
结构形式及支撑桁架支撑布置符号说明：SC：上弦支撑； XC：下弦支撑； CC：垂直支撑GG：刚性系杆； LG：柔性系杆三、荷载计算桁架及屋盖1.荷载标准值活荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。
永久荷载标准值：防水层（三毡四油上铺小石子）0.38KN/㎡找平层（20mm厚水泥砂浆）0.40 KN/㎡保温层（40mm厚泡沫混凝土0.97 KN/㎡预应力混凝土大型屋面板 1.50 KN/㎡支撑自重0.80KN/㎡屋架自重0.384 KN/㎡总计：4.43KN/㎡可变荷载标准值：雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡风载为吸力，起卸载作用，一般不予考虑。
梯形钢屋架课程设计
梯形钢屋架课程设计1000字梯形钢屋架是一种常用于工业建筑和商业建筑的结构形式，其具有轻质、高强、易安装等优势。
本文将针对梯形钢屋架的课程设计进行探讨，包括设计背景、设计思路和具体方案等方面。
设计背景本次课程设计要求设计一座面积为5000平方米的梯形钢屋架，用于建造一栋商业综合体，其中包括商场、酒店、办公室等多个功能区域。
设计要求考虑建筑的整体性、美观性、安全性等方面，同时满足建筑的使用需求。
设计思路首先，在选择梯形钢屋架的材料和结构形式时，需要考虑设计的可行性和经济性。
因此，我们选择采用Q345钢材作为梯形钢屋架的材料，同时采用双层梁柱结构形式，以增加钢结构的稳定性和使用寿命。
其次，在确定设计方案时，需要考虑建筑的不同功能区域和使用要求。
商场区域需要采光充足，因此梯形钢屋架的上部设计成透明的玻璃幕墙；酒店区域需要更好的隔音效果，因此梯形钢屋架的内部需要加入隔音材料；办公室区域需要通风良好，因此可以在屋顶加入几处通风口。
最后，在建筑的安全性方面，我们需要考虑地震和风灾等自然灾害的影响，采取相应的防护措施。
可以通过在梯形钢屋架底部增加钢板连接，以增强钢架的整体稳定性；同时，采用钢丝绳等材料进行固定，防止风灾对建筑的影响。
具体方案结合以上的设计思路，我们采用如下梯形钢屋架方案：1. 梁柱结构采用Q345钢材，采用焊接连接方式，以保证连接的稳定性和安全性。
2. 底部设置钢板连接件，以增强梯形钢屋架的整体稳定性。
3. 梯形钢屋架的上层采用透明的玻璃幕墙，以增加商场区域的采光效果。
4. 梯形钢屋架的内部设置隔音材料，以增加酒店区域的隔音效果。
5. 屋顶设置通风口，以增加办公室区域的通风效果。
6. 通过钢丝绳进行固定，以避免风灾对建筑的影响。
总之，本文针对一座面积为5000平方米的商业综合体梯形钢屋架进行了课程设计，从设计背景、设计思路到具体方案的选择都进行了详细阐述。
这一课程设计不仅体现了我们对梯形钢屋架的深入理解，同时也反映了我们在实践中考虑建筑整体性、美观性、安全性的设计能力。
梯形钢屋架课程设计重点讲义资料
梯形钢屋架课程设计一、设计资料（1） 题号80，屋面坡度1：16，跨度30m ，长度96m ，柱距6m ，地点：哈尔滨，基本风压：0.45kN/m 2,基本雪压：0.45 kN/m 2（2） 采用1.5m ×6m 预应力混凝土大型屋面板，80mm 厚泡沫混凝土保护层，卷材屋面，屋面坡度i=1/16。
屋面活荷载标准值0.7kPa ，雪荷载标准值为0.45 kN/m 2，积灰荷载标准值为0.6 kN/m 2。
（3） 混凝土采用C20，，钢筋采用Q235B 级，焊条采用E43型。
（4） 屋架计算跨度：l 0=30m-2×0.15m=29.7m（5） 跨中及端部高度：采用无檩体系屋盖方案，缓坡梯形屋架。
取屋架在29.7m 轴线处的高度m h 972.10=取屋架在30m 轴线处的端部高度m h 963.10=' 屋架的中间高度m il h h 900.227.29161972.12/00=⨯+=+= 屋架跨中起拱按500/0l 考虑，取60mm 。
二、结构形式与布置屋架形式及几何尺寸如下图：梯形钢屋架支撑布置如下图：屋面荷载与雪荷载不会同时出现，计算时取较大值进行计算，故取屋面活荷载0.7 kN/m 2进行计算。
屋架沿水平投影面积分布的自重（包括支撑）按经验公式2(0.120.011)/k g l kN m =+计算，跨度单位为米（m ）。
荷载计算表如下：荷载名称标准值（kN/m 2） 设计值（kN/m 2） 预应力混凝土大型屋面板1.4 1.4×1.35=1.89 三毡四油防水层 0.40.4×1.35=0.54 找平层(厚20mm) 0.2×20=0.4 0.4×1.35=0.54 80厚泡沫混凝土保护层0.08×6=0.48 0.48×1.35=0.648 屋架和支撑自重0.12+0.011×030=0.450.45×1.35=0.608 管道荷载 0.1 0.1×1.35=0.135永久荷载总和 3.23 4.361 屋面活荷载 0.7 0.7×1.4=0.98 积灰荷载 0.6 0.6×1.4=0.84可变荷载总和0.31.82设计屋架时，应考虑以下三种荷载组合 （1） 全跨永久荷载+全跨可变荷载：kN F 629.5565.1)82.1361.4(=⨯⨯+=（2） 全跨永久荷载+半跨可变荷载 全跨节点永久荷载：kN F 249.3965.1361.41=⨯⨯=半跨节点可变荷载：kN F 38.1665.182.12=⨯⨯=（3）全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重：kN F 47.565.1608.03=⨯⨯=半跨接点屋面板自重及活荷载：kN F 83.2565.1)98.089.1(4=⨯⨯+=（1）、（2）为使用节点荷载情况，（3）为施工阶段荷载情况。
论工业建筑梯形钢屋架计算应注意问题
论工业建筑梯形钢屋架计算应注意问题工业建筑梯形钢屋架计算是工业建筑结构设计的重要环节之一，其设
计和计算需要注意以下问题：
一、荷载计算问题：
2.各种荷载的计算需要严格按照规范进行，包括永久荷载、活荷载、
雪荷载等。
二、材料强度计算问题：
2.确定梯形钢屋架所使用的钢材的屈服强度和抗拉强度。
三、构件受力计算问题：
1.构件的受力计算涉及静力问题和变形问题。
2.分析和计算各种受力构件的受力情况，包括主梁、次梁、地脚、斜
杆等。
四、稳定性计算问题：
1.梯形钢屋架构件的稳定性计算是关键环节。
2.需要进行整体结构的稳定性计算，以保证工业建筑的结构安全。
五、弯曲变形计算问题：
1.梯形钢屋架在荷载作用下容易发生弯曲变形。
2.需要计算弯曲变形对整体结构和构件的影响，并进行合理补强措施。
六、节点连接问题：
1.考虑梯形钢屋架的节点连接，包括焊接、螺栓连接等。
2.节点连接的计算需要在确保强度和稳定性的前提下进行，防止节点处发生破坏。
七、设计寿命问题：
1.工业建筑的使用寿命一般较长。
2.需要根据规范要求，考虑梯形钢屋架的设计使用寿命，并合理选择材料和结构。
总之，梯形钢屋架的计算应遵循规范和标准，考虑荷载、材料强度、构件受力、稳定性、弯曲变形、节点连接等问题，以保证工业建筑的结构安全和可靠性。
同时，设计师需具备丰富的结构设计和计算经验，并结合实际项目情况进行综合分析和设计。
