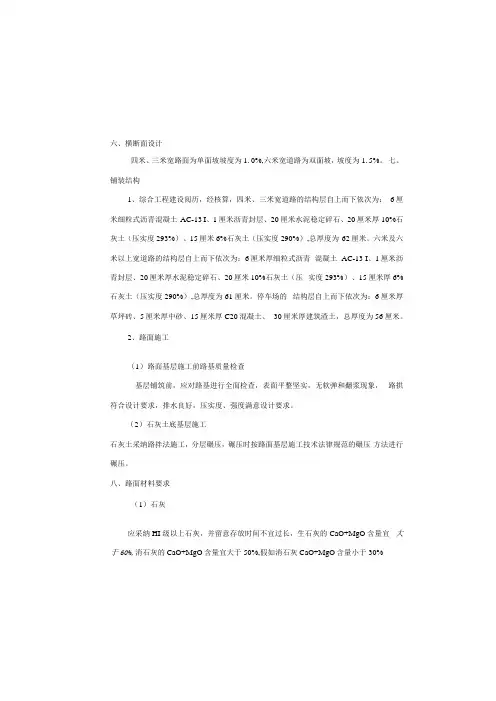

六、横断面设计四米、三米宽路面为单面坡坡度为1. 0%,六米宽道路为双面坡，坡度为1. 5%。
七、铺装结构1、综合工程建设阅历，经核算，四米、三米宽道路的结构层自上而下依次为：6厘米细粒式沥青混凝土AC-13 I、1厘米沥青封层、20厘米水泥稳定碎石、20 厘米厚10%石灰土（压实度293%）、15厘米6%石灰土（压实度290%）,总厚度为62厘米。
六米及六米以上宽道路的结构层自上而下依次为：6厘米厚细粒式沥青混凝土AC-13 I、1厘米沥青封层、20厘米厚水泥稳定碎石、20厘米10%石灰土（压实度293%）、15厘米厚6%石灰土（压实度290%）,总厚度为61厘米。
停车场的结构层自上而下依次为：6厘米厚草坪砖、5厘米厚中砂、15厘米厚C20混凝土、30厘米厚建筑渣土，总厚度为56厘米。
2、路面施工（1）路面基层施工前路基质量检查基层铺筑前，应对路基进行全面检查，表面平整坚实，无软弹和翻浆现象，路拱符合设计要求，排水良好，压实度、强度满意设计要求。
（2）石灰土底基层施工石灰土采纳路拌法施工，分层碾压，碾压时按路面基层施工技术法律规范的碾压方法进行碾压。
八、路面材料要求（1）石灰应采纳HI级以上石灰，并留意存放时间不宜过长，生石灰的CaO+MgO含量宜大于60%,消石灰的CaO+MgO含量宜大于50%,假如消石灰CaO+MgO含量小于30%二、设计依据1）业主的托付以及相关要求2）初步争论意见三、设计、施工与验收法律规范及标准1）《市政工程设计技术管理标准》2）《中华人民共和国工程建设标准强制性条文（城市建设部分）》3）部颁《城市道路交通规划设计法律规范》（GB50220-95）4）部颁《城市道路设计法律规范》（CJJ37-90）5）部颁《大路路基设计法律规范》（JTJ D30-2004）6）部颁《大路路基施工技术法律规范》（JTJo33-95）7）部颁《大路路面基层施工技术法律规范》（JTJO34-2000）8）《大路沥青路面设计法律规范》（JTG D50-2006）9）《道路交通标志和标线》（GB 5768-1999）10）《城市道路和建筑物无障碍设计法律规范》（JGJ 50-2001 ）四、主要技术标准1）道路等级：城市支路2）设计计算行车速度：20km∕h3）路面结构设计标准轴载：BZZ-IOOK N4）地震基本烈度：8度五、平面设计本次工程兴盛商业广场内道路设计，线形考虑接近原地面，比建筑物一层平面高程略低。
城市道路工程设计说明
城市道路工程设计说明1. 设计依据略2. 设计标准和工程验收标准2.1 主要技术规范1、《城市道路工程设计规范》CJJ 37-2012 （2016年版）；2、《城市道路路线设计规范》CJJ 193-2012；3、《城镇道路路面设计规范》CJJ 169-20124.、《城市道路路基设计规范》CJJ 194-2013；5、《公路路基设计规范》JTG D30—2015；6、《无障碍设计规范》GB50763-2012；7、《道路用抗车辙剂沥青混凝土》GB/T 29050-2012；8、《公路工程抗震规范》（JTG B02-2013）；9、《构筑物抗震设计规范》（GB50191-2012）；10、《建筑边坡工程技术规范》（50330-2013）；11、《中华人民共和国工程建设标准强制性条文（城镇建设部分）2013年版》；12、《市政公用工程设计文件编制深度规定（2013年版）》建质[2013]57号。
2.2 技术标准1、道路等级：城市支路2、设计车速：30km/h3、车道数：双向4车道4、车道宽度：3.25、3.5米5、路面结构设计荷载：BZZ—100；沥青混凝土设计年限：10年交通量达到饱和设计年限：10年6、路槽顶面土基设计回弹模量：不小于40MPa7、抗震设防：本地区抗震设防烈度为6度，道路不设防，构筑物简易设防8、停车视距：30m最小净高：机动车4.5m，非机动车3.5m。
2.3 工程施工及验收标准1、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；2、《公路路基施工技术规范》（JTG F10-2006）；3、《公路路面基层施工技术细则》（JTG/T F20-2015）；4、《公路沥青路面施工技术规范》（JTG F40-2004）。
3. 工程概况3.1 工程范围及规模略3.2 主要设计内容本工程设计内容为全线道路的平面设计、纵断面设计、横断面设计、路面结构设计、交叉口竖向设计及附属构筑物设计等。
DL-01 道路工程初步设计说明
道路工程设计说明1设计依据1)海南铜鼓岭国际生态旅游区海石滩区域道路市政工程设计委托书；2)海南亿兴城建投资有限公司给我公司的有关文件及意见；3)《海南文昌滨海旅游经济产业规划》；4)《海南文昌铜鼓岭国际化生态旅游区淇水湾区域海石滩控制性详细规划》；5)《海南铜鼓岭国际生态旅游区海石滩区域道路市政工程》岩土工程、地质、水文等勘察成果；6)海南文昌铜鼓岭国际生态旅游区淇水湾区域海石滩区域潮水位等相关资料；7)《海南文昌铜鼓岭国际化生态旅游区市政工程—钻石大道第三标段变更设计施工图》；8)我公司收集的与工程相关的其他资料。
2技术规范、标准和工程施工及验收标准2.1技术规范《城市道路设计规范》（CJJ 37-90）；结构计算参照《公路沥青路面设计规范》（JTG D50-2006）；《公路水泥混凝土路面设计规范》（JTG D50-2006）；《公路工程抗震设计规范》（JTJ2004-89）；《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；《城镇道路工程施工与质量验收规范》（CJJ1-2008）；《公路路基施工技术规范》（JTG F10-2006）；《公路沥青路面施工技术规范》（JTG F40-2004）；《公路水泥混凝土路面施工技术规范》（JTG F40-2004）；《混凝土路面砖》中华人民共和国建材行业标准JC/T446-2000；《公路路面基层施工技术规范》（JTJ 034-2000）；2.2技术标准道路等级：城市次干路Ⅲ级；设计行车速度： 40km/h；路面类型：推荐方案为沥青混凝土路面；比较方案为水泥混凝土路面；路面设计标准轴载：BZZ-100；交通饱和设计年限：15年；路面结构设计年限：沥青路面为15年；3工程概况3.1工程范围及规模宝陵大道南路工程道路基本为城市次干路Ⅲ级，设计全长1.24公里，道路标准断面宽度为24米，断面布置为“4m（绿化带及人行道）+16m(行车道) +4m（绿化带及人行道）=24m”，双向四车道。
道路工程设计说明
设计说明一、设计依据1、1996年交通部颁布的《公路工程建设项目设计文件编制办法》。
2、《公路工程技术标准》(JTG B01～2003)交通部。
3、现行的其它有关公路工程技术标准、规范、规程: 《公路水泥混凝土路面设计规范》JTG F10-2006、《公路水泥混凝土路面施工技术规范》JTG F30-2003、《公路路基设计规范》(JTG JD30-2004)、《公路路基施工技术规范》（JTG F10～2006）。
4、路面结构设计采用“公路路面设计系统”(HPDS2003A)专用设计程序进行设计。
二、技术标准公路等级:四级设计速度:20Km/h 设计荷载:公路II级路基宽度:4.5米路面宽度:3.5米路面类型:水泥砼平曲线一般最小半径:30米平曲线极限最小半径:15米凸形竖曲线一般最小半径:200米凸形竖曲线极限最小半径:100米凹形竖曲线一般最小半径:200米凹形竖曲线极限最小半径:100米最大纵坡:一般不大于9%，特殊路段不大于12% 最小坡长:60米路基设计洪水频率:1/25原路补强后弯沉代表值不得大于280（0.001mm），石灰、粉煤灰稳定碎石基层弯沉代表值不得大于150（0.001mm），水泥混凝土路面抗拉弯强度不得小于4.5Mpa。
三、改建设计标准设计行车速度：15公里/小时，路基宽5.5/4.5米，行车道宽4.5/3.5米。
按照通村公路建设基本要求设计为：cm厚手摆片石局部补强，cm厚石灰、粉煤灰稳定碎石基层，cm厚水泥混凝土路面。
错车道按沿公路纵向200—300m设置，全线共设置个错车道，错车道加宽按设计结构层加宽。
路线走向按沿老路进行改建。
四、工程设计要求：材料1、水泥：道路用水泥应采用强度高、收缩性小、耐磨性强、抗冻性好的硅酸盐水泥或普通硅酸盐水泥（简称普通水泥），标号不应低于42.5Mpa；其物理性和化学成份应符合国家有关标准的规定；水泥进场时，应有产品合格证及化验单。
并应对品种、标号、包装、数量、出厂日期等进行检查验收；2、砂：应采用洁净、坚硬、符合规定级配、细度模数在2.5以上的粗、中砂。
道路工程施工设计总说明
道路工程施工设计总说明一、项目概况本项目位于XX市XX区，是一条连接城区与XX镇的重要交通干道，总长约5公里。
为改善通行条件，提高通行效率，本项目计划对道路进行改造升级，包括路面重新铺设、路灯更新、排水设施完善等工作。
二、设计原则1. 安全性：在设计施工过程中，必须严格遵守国家道路交通法规，确保施工过程安全，施工设施符合安全标准。
2. 环保性：施工过程中要避免对周边环境造成污染，保护周边自然生态环境。
3. 经济性：在保证工程质量的前提下，尽量减少施工成本，提高投资效益。
4. 合理性：设计需考虑道路使用功能、周边环境、人流车流等因素，保证道路设计合理。
三、工程内容1. 路面改造：对道路路面进行重新铺设，选择合适的路面材料，确保路面平整、无裂缝，提高通行舒适度。
2. 路灯更新：对道路原有路灯进行更换，选择功率适中、节能环保的LED路灯，提高夜间通行亮度。
3. 排水设施完善：对道路周边排水设施进行检修，确保排水畅通，避免雨水积水对道路造成损坏。
4. 路标路牌设置：在道路两侧设置清晰可见的路标路牌，指示行车方向、限速等信息，提高交通通行效率。
5. 绿化美化工程：在道路两侧进行绿化美化工程，美化道路环境，提升城市形象。
四、施工方案1. 施工时间：本项目计划分为多个阶段进行施工，总工期约为6个月。
2. 施工队伍：拟聘请有资质的施工队伍进行施工，确保施工质量。
3. 施工方法：道路铺设采用机械铺设，排水设施采用挖掘机进行施工，确保施工效率。
4. 安全措施：施工过程中要做好安全防护工作，设置施工标志标牌、挡板等，确保施工安全。
5. 环保措施：施工过程中要做好环保工作，减少粉尘、噪音等污染物的排放，做好固废处理。
五、质量管理1. 施工前要进行现场勘察，确保施工方案合理可行。
2. 施工过程中要加强监督检查，及时发现并处理施工中的质量问题。
3. 施工结束后要进行验收，确保工程质量符合相关标准要求。
六、成本预算本项目总投资约XX万元，其中包括人工费、材料费、设备费等各项支出。
道路工程设计说明(转载)
现代畜牧科技示范园道路工程设计说明第一章设计依据一、设计依据1、《城市道路设计规范》（GJJ37-90）；2、《城市道路交通规划设计规范》（GB50220-95）；3、《公路工程技术标准》（JTG B01-2003）；4、《公路工程抗震设计规范》（JTJ011-94）；5、《公路路线设计规范》（JTJ018-97）；6、《公路路基设计规范》（JTG D30-2004）；7、《公路沥青路面设计规范》（JTJ014-97）；8、《公路软土地基路堤设计与施工技术规程》（JTJ017-96）；9、《公路排水设计规范》（JTJ018-97）；10、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；11、《公路沥青路面施工技术规范》（JTG F40-2004）；12、现代畜牧科技示范园总体规划图；第二章工程概况该道路系统属于示范园内部道路，仅供示范园内部使用，通行车辆一般为小型车辆，同时也需要满足大巴车的通过。
该示范园位于泰州市现代农业综合开发区内，整个园区内现大多为农田，并有部分河道，原状平均地面平面标高为1.55米。
园区内的河道，主要为防洪和景观要求，故从经济实用和美观等方面综合考虑，采用多处桥梁方案和部分管涵方案，桥梁、管涵施工图设计以及挡墙待后设计。
第三章设计概要一、技术标准根据园区道路系统的使用要求，按照城市支路的标准进行设计。
设计时速：V=30公里/小时路面面层类型：沥青混凝土路面结构设计载荷标准：BZZ-100。
路面使用年限：15年设防烈度：7度路面抗滑标准：摆式仪测定值F0=47-50、F=37-40；构造深度TD=0.4-0.6，石料磨光值PSV=37-40；二、路线设计1、路线平面整个园区道路平面根据园区总体规划确定，详见道路平面图，道路转弯半径除道路平面图已标注外，其余均为6米。
2、路线纵断面道路纵断面以园区道路与周围红旗良种场道路接入口标高（平均2.1米）为控制标高，根据原有地面标高，综合考虑园区建筑高度及填挖土方平衡，结合总体规划进行放坡。
(完整word版)道路设计说明书
说明书第一篇总体设计一、任务依据及测设经过（一）概述xx公路工程的修建对满足交通运输的需要及沿线镇区发展规划的需求具有重要作用，在促进镇区经济发展方面具有重要意义。
（二）任务依据本项目勘察设计的主要依据有：1、交通部发布的《公路工程技术标准》（JTG B01—2003）及相配套的有关规范、规程；2、项目委托书及相关技术要求；3、双方签订的勘察设计合同。
（三）测设经过受业主委托，由我公司承担本项目的勘察设计任务，按一阶段施工图进行勘察设计，作业中严格遵照相关规范进行操作，进行实地放线和资料收集工作，其主要测设经过如下：1、控制测量为满足本项目设计、施工的要求，沿线布设控制导线3.146公里。
导线点采用RTK进行施测，导线点高程采用假设独立高程。
坐标系统采西安80坐标系，测量成果经外业验收后进行了平差计算，各项精度指标均符合规范要求，可作为本测区的基本平面、高程控制。
2、中线测量中线全部采用全站仪实地放线，全线为20m一桩(特征点加桩)，路线纵断面采用全站仪施测。
3、专业调查外业测设期间，各专业组人员对拟定路线方案的水文地质情况、路基构造物、桥涵的相关资料及其它构造物的拆迁、当地材料价格等均进行了实地调查。
二、设计标准根据xx政府的委托，本段路线以交通部颁发JTG B01-2003《公路工程技术标准》中设计速度为20Km/h的四级公路标准进行测设，主要技术指标如下：1、路基、路面宽度：路基宽度4.5米，路面宽度3.5米，两侧土路肩各0.5米（横断面布置见路基标准横断面图）；2、设计荷载：公路－II级；3、设计洪水频率：路基：1/25；4、路面类型：水泥砼路面；5、一般最小圆曲线半径：30米；极限最小圆曲线半径：15米；6、回头曲线最小半径：15米；7、最大纵坡：9%，受限路段12%；8、最小坡长：60米。
三、沿线自然自理特征及其与公路建设的关系1、地形、地貌该段路线位于福建省南部沿海地区，沿线主要地质特征为：山岭重丘区第四系全新冲积粘土、亚粘土、填积土和淤泥，局部洪积软亚粘土和下伏亚粘土。
道路改造方案设计说明
道路改造方案设计说明篇一：御泉龙庭小区道路改造工程施工方案一、工程简介：______道路及配套改造工程北起______，南至于______，道路全长393米。
改造前道路宽5.5米，改造后为7米，并增设配套排水等基础设施。
二、设计情况：1、道路工程（1）道路横断面设计：面向______方向，2.5米（预留人行道）+2×3.5米（机动车道）+2米（预留人行道），合计11.5米。
（2）道路结构设计：车行道：3.5cm细粒式沥青混凝土+4.5cm中粒式沥青混凝土+33cm二灰碎石+16cm二灰土，总厚57cm。
预留人行道：6cm人行道砼步砖+3cm粗砂+30cm石灰土，总厚39cm。
2、排水工程雨污水工程管材采用钢筋混凝土管，主管管径DN1500，雨水口支管管径DN200，收水井布置在改造道路东侧，单坡收水。
3、电气工程：路灯采用高压钠灯，单臂灯杆高9米，沿改建道路西侧原则上间隔25米布置。
三、工程特点与难点分析1、本次工程为道路改造工程，原有道路狭窄，且道路两边还有____________等工厂，工厂出入较为频繁，给施工带来不便，针对此情况，在施工前提前告知有关单位，并在施工过程中根据实际情况采取分幅施工或者铺设临时道路，把对周围工厂的影响降低到最小。
2、原有道路周围地下管线精确位置不清楚，给施工带来了一定风险，针对此情况，在施工前先挖出横断面，明确各管线位置后在进行施工，并在施工过程中特别是土方作业时，加强监控。
四、施工前的准备工作：1、制定标准，严把施工队伍进场关。
2、组织设计、施工等相关单位进行图纸交底工作，细化交底内容，推演工程实施全过程。
3、针对工程特点，倒排工期，合理优化，力求加快建设速度，缩短建设周期。
4、结合实际情况对拟建道路的施工方案深化研究，消除工程质量、安全隐患。
五、主要工程施工方法：1、测量工程：按照图纸坐标请测绘部门施放桩点，并及时加以保护。
移交给施工单位时要建立文字记录。
市政道路交通工程设计说明(含红绿灯))
市政道路交通工程设计说明（含红绿灯））一．设计概况为降低交通事故率，减低事故的严重程度，并为驾驶人员和行人提供及时、准确和合适的信息，根据国家标准《道路交通标志和标线》中有关规定，本工程沿线设置警告、指示、禁令等标志，路面漆划有关标线，设置信号灯等相应的交通管理设施。
道路等级为城市支路。
为确保道路使用后能安全、快速的引导机动车、行人和非机动车辆交通组织，对道路标志、标线及信号灯控管理进行设计。
确保车辆、行人安全有序、方便快捷出行。
二、主要设计依据、规范及标准（一）主要设计依据1）道路测量地形图，1：1000；2）本道路道路工程设计图纸。
（二）主要设计规范1）《城市道路工程设计规范》（CJJ37-2012）（2016年版）2）《城市道路交通规划设计规范》（GB 50220-95）。
3）《道路交通标志和标线》（GB 5768-2009）第一、二、三部分4）《路面标线涂料》（JT/T280-2004）5）《闯红灯自动记录系统通用技术条件》（GA/T496-2004）；6）《道路交通信号机》（GA47-2002）；7）《道路交通信号灯》（GA14887-2011）；（三）设计标准1）道路等级：城市支路；2）设计车速：20km/h；3）交通等级：轻交通；4）沥青路面结构达到临界状态的设计年限：10年。
5）设计标准轴载：BZZ-100KN6）地震设防烈度：8.0度抗震设防，设计基本地震加速度值为0.30g。
三．交通工程设计3.1道路的交通功能定位分析（1）交通定位：海蓝湾路主要承担服务周边地块的作用，尤其是为推进海甸岛区域临近地块的发展起到关键作用，因此决定了拟建道路的交通组成以机动车出行为主，同时兼有部分非机动车出行的交通特性。
（2）道路区域内用地性质分析：道路区域内的用地主要为一类或二类住宅用地、学校用地等，拟建的道路建成为周边地块出行者提供工作、生活的空间。
道路根据其附近片区的土地使用情况确定其交通功能，从而确定道路所需要设置的交通标线标志。
道路施工图设计说明
道路工程施工图设计说明一、工程概况1.1工程规模、建设范围本项目为镇镇隆十字路口南端道路工程，路线长度为573。
207米，道路红线宽度为50米。
道路设计等级为城市主干路，设计行车速度为60km/h，路幅采用三幅路形式，主车道划分为双向六车道。
工程设计内容包括道路工程、交通工程、排水工程、绿化工程。
二、设计及验收规范《城市道路设计规范》(CJJ37—2012）《市政道路工程建设标准强制性条文》《公路路基设计规范》（JTG D30—2004）《公路沥青路面设计规范》（JTG D50-2006）《公路水泥混凝土路面设计规范》（JTG D40-2003）《城市道路和建筑物无障碍设计规范》(JGJ50-2001）《城市道路交叉口设计规程》（CJJ 152—2010）《道路交通标志和标线》（GB5768—2009）《道路交通信号灯设置与安装规范》（GB14886-2006）《中华人民共和国道路交通安全法》《建筑边坡工程技术规范》（GB50330—2002)《膨胀土地区建筑技术规范》(GBJ112-87)《广西膨胀土地区建筑勘察设计施工技术规程》（DB45/T396-2007）《公路路基施工技术规范》(JTGF10—2006)《沥青路面施工及验收规范》(GB50092—96)《公路水泥混凝土路面施工技术规范》（JTGF30—2003）《城镇道路工程施工与质量验收规范》(CJJ1—2008)《公路工程土工合成材料试验规程》（JTG E50-2006）《公路路面基层施工技术规范》(JTJ034—2000）《城市公共交通站、场、厂设计规范》（CJJ15-87)《市政工程勘察规范》(CJJ56-94)《防洪标准》(GB50201-94）《城市道路交通规划设计规范》(GB50220—95)《城市排水工程规划规范》（GB50318—2000）《城市工程管线综合规划规范》(GB50289-98）《城市排水工程规划规范》(GB50318-2000)《室外排水设计规范》（GB50014-2006)《城市居民生活用水量标准》(GB／T50331—2002）《市政排水工程质量检验评定标准》（CJJ3-90）《城市测量规范》(CJJ8—99）《城市规划工程地质勘察规范》（CJJ57-94)《风景园林图例图示标准》(CJJ67-95）《城市道路绿化规划与设计规范》（CJJ75—97）《城市绿化工程施工及验收规范》（CJJ／T82—99）《城市用地竖向规划规范》(CJJ83—99）《城市绿地分类标准》（CJJ/T85—2002）《园林基本术语标准》（QJ／T91-2002）《城市道路照明设计标准》CJJ45—2006《供配电系统设计规范》（GB50052—2009)《电力工程电缆设计规范》（GB50217-2007)《35kV及以下电缆敷设》（94D101-5）《接地装置安装》（03D501—4）《城市道路照明施工及验收规范》（CJJ89-2001)三、道路工程设计3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路工程设计说明
道路工程设计说明
1. 概述
本次设计的道路位于安徽界首任寨乡内，起点为千牛汽车服务中心，终点至跨河桥桥头，南北走向，现状为X107县道，道路设计全长792.555米，为改造提升项目。
道路设计等级为城市支路，设计时速30km/h。
本道路作为任寨乡的一条示范街道，它的提升改造，是界首市美丽乡村建设的重要组成部分。
2. 设计条件
2.1 设计依据
➢本项目中标通知书；
➢项目建设方提供的设计任务书。
➢我方提供的带状地形图（电子版）；
➢项目建设方提供的相交道路等资料。
3. 道路建设条件
3.1 沿线场地现状
沿线主要为民房、农田并伴有少量沟塘。
本道路现状为9.0m宽的沥青混凝土道路，是穿越集镇的公路。
本次结合实际情况，并经过与建设单位、街道充分对接，对现状机动车道不作改造，仅在其两侧新建机非分隔带、非机动车道和人行道。
3.2 现状及规划相交道路
道路沿线相交道路均为现状出入口。
3.3 现状及规划河道与沟渠
本项目终点处有一现状沟渠，且有一现状桥梁，该沟渠及桥梁不在本次设计范围内，本次设计维持现状。
3.4 现状杆、管线
根据现场初步调查，场地内有多处电力架空杆线位于拟建的人行道上，且有一道给水管线位于拟建的人行道边。
4. 采用规范及标准
4.1 规范及图集
➢《城市道路工程设计规范》（CJJ37- ）；
➢《城镇道路路面设计规范》（CJJ169- ）；
➢《城市道路路基设计规范》（CJJ 194- ）；
➢《城市道路路线设计规范》（CJJ 193- ）；
➢《城市道路交叉口设计规程》（CJJ152- ）；
➢《公路沥青路面施工技术规范》（JTG D40- ）；
➢《道路交通标志和标线》（GB5768- ）；
➢《无障碍设计规范》（GB 50763- ）；
➢《城市道路交通规划设计规范》（GB50220-95）；
➢《公路土工合成材料应用技术规范》（JTJ/T019-09）；
➢《城镇道路工程施工与质量验收规范》（CJJ1- ）；
项目施工时，若有相关新的规范、规程等颁布，则应按照新的规范、规程实施。
4.2 技术标准
道路技术指标及设计参数
名称
-
规范值
用值
道路等级非机动车和人行道，参考城市支道路
交通等级参考轻交通
路面结构设计使用年限（年）10（沥青混凝土）10 20（水泥混凝土）20
非机动车道横坡（％） 1.0～2.0 1.5
人行道横坡（％） 1.0～2.0 1.5
最大纵坡（％） 2.5 随现状机动车道纵坡最小纵坡（％）0.3 随现状机动车道纵坡
竖曲线最小半径凸（m）250（参考城市支路） 0 凹（m）250（参考城市支路）5000
竖曲线最小长度（m）25（参考城市支路）30.72
抗震设防烈度7度7度
5. 道路工程设计
5.1 平面设计
由于本项目是现状道路改造，道路平面型依据现状道路拟合而成，主要有圆曲线和直线组成。
道路机动车道宽度9m保持不变，两侧新增2m机非分隔带，新增3.5m非机动车道，新增5m人行道。
道路沿线采用无障碍设计，人行道上设置盲道，交口处采用三面坡形式。
5.2 纵断面设计
由于本项目对现状机动车道不作改造。
因此，纵断面是拟合现状机动车道中心高程确定。
5.3 横断面设计
根据本项目道路等级和技术标准并结合实际情况，道路横断面如下：
标准横断面图
5.4 道路排水和路基设计
5.4.1 道路排水
（1）路面排水：本项目设置完善的路面排水系统，具体详见《排水工程分册》。
（2）路基排水：路基排水经过道路边坡排入排水沟、边沟与急流槽等系统，再由边沟、排水沟就近排入沟、渠或路基外自然水体。
5.4.2 一般路基设计
（1）沿线路基地质状况评价
本项目处于平原地带，地下水位较高，路床土质以含水量偏高。
（2）一般路基处理
本项目非机动车道路床40cm厚范围采用5%水泥土填筑或换填，人行道路床20cm厚范围采用5%水泥土填筑或换填。
（3）一般路基边坡
道路沿线路基边坡填挖方均采用1:1.5，并采用植草防护以封闭坡面。
（4）一般路基材料
路床顶面回弹模量值机动车道不应小于30Mpa,人行道不得小于25Mpa，路基填料最小强度均须满足下表：
路基填料最小强度要求
1)路床水泥土
水泥应选用初凝时间大于3h、终凝时间不小于6h的32.5级、42.5级普通硅酸盐水泥、矿渣硅酸盐、火山灰硅酸盐水泥。
水泥应有出厂合格证与生产日期，复验合格方可使用。
水泥贮存期超过3个月或受潮，应进行性能试验，合格后方可使用。
土的均匀系数不得小于5，宜大于10，塑性指数宜为10～17；土中小于0.6mm 颗粒的含量应小于30％；宜选用粗粒土、中粒土。
2）其它路基填料
填方路基应优先选用级配较好的砾类土、砂类土等粗粒土作为填料，填料最大粒径应小于150mm。
强膨胀土、泥炭、淤泥、有机质土、及液限大于50%、塑
性指数大于26的细粒土等，不得直接用于填筑路基。
（5）路基压实度
路基应分层压实、均匀密实，土基压实度(重型击实标准)应满足下表：
路基压实度要求
（6）表层处理1）当地基顶面存在滞水时，应根据积水深度及水下淤泥层的范围和厚度，采取排水疏干、挖除、等处理措施，必要时视同沟塘路段处理。
2）当地面横坡缓于1:5时，在清除表层草皮、腐殖土后，可直接在天然地面上填筑路基。
当地面横坡为1:5—1:2.5时，原地面应开挖台阶，台阶宽度不宜小于2m，并应设置2%的反向坡；当基岩面上的覆盖层较薄时，宜清除覆盖层再开挖台阶；当覆盖层较厚且稳定时，可予以保留。
3）当地下水影响路堤稳定时，应采取拦截、引排地下水或者在路堤地步设置渗水性好的隔断层等措施。
4）地基表层应碾压密实。
一般土质地段基地的压实度（重型）不应小于85%。
路基填土高度小于路床与路面总厚度，不足部分利用地基表层土超挖回填路床材料并压实，压实度同挖方路基。
5.4.3 特殊路基设计
（1）沟塘路段路基处理
道路沿线范围沟塘淤泥全部清除，先用40cm混合碎石（粒径为3—15cm）回填，然后采用砂砾回填至常水位以上0.5m并压实，路床部分同一般路基。
（2）桥涵台背回填
本项目无桥涵工程。
（3）软基处理
本项目无软基路段。
5.5 路面设计
5.5.1 路面结构设计
路面结构设计应结合当地气候、水文、土质、筑路材料等自然条件及当地实践经验，进行综合设计，并遵循因地制宜。
合理选材、方便施工、有利养护的原则，使设计的路面结构具有技术先进性、经济合理性、安全实用性等特点。
路面设计应根据道路等级及交通量初步预测结果，合理选择路面结构层，做到技术经济综合最优。
（1）路面结构设计
根据上述设计原则，本项目非机动车道新建沥青混凝土路面结构。
人行道新建水泥混凝土路面结构。
具体路面结构详见“道路结构设计图”。
（2）新建非机动车道路面结构设计参数及施工竣工验收弯沉值：
面层设计参数与交工验收弯沉值
基层与路基设计参数与交工验收弯沉值
5.5.2 路面材料要求
（1）面层材料
1）沥青
根据沥青路面气候分区，并适当兼顾高温、低温方面的性能，路面选用沥青材料如表所示。
路面沥青材料选用一览表
A-70号沥青、乳化沥青基质沥青均应符合下表技术要求：
道路石油沥青技术要求
试验项目单位A-70。
