汽车减震器弹簧盘疲劳仿真分析_陈芳芳

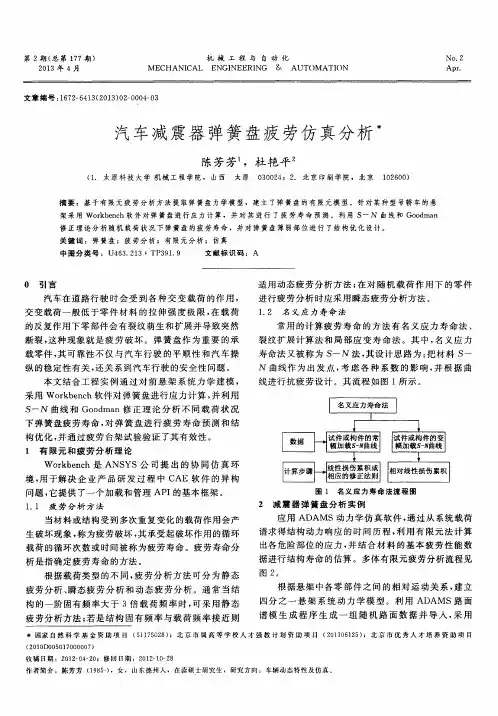

第２期（总第１７７期）

２０１３年４月机械工程与自动化

ＭＥＣＨＡＮＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ　＆　ＡＵＴＯＭＡＴＩＯＮＮｏ．２

Ａｐ

ｒ．文章编号：１６７２－６４１３（２０１３）０２－０００４－０

３櫜

汽车减震器弹簧盘疲劳仿真分析

陈芳芳１，杜艳平２

（１．太原科技大学机械工程学院，山西　太原　０３００２４；２．北京印刷学院，北京　１０２６００

）摘要：基于有限元疲劳分析方法提取弹簧盘力学模型，建立了弹簧盘的有限元模型。针对某种型号轿车的悬架采用Ｗｏｒｋｂｅｎｃｈ软件对弹簧盘进行应力计算，并对其进行了疲劳寿命预测。利用Ｓ－Ｎ曲线和Ｇｏｏｄｍａｎ修正理论分析随机载荷状况下弹簧盘的疲劳寿命，并对弹簧盘薄弱部位进行了结构优化设计。关键词：弹簧盘；疲劳分析；有限元分析；仿真

中图分类号：Ｕ４６３．２１３∶ＴＰ３９１．９ 文献标识码：櫜Ａ

国家自然科学基金资助项目（

５１１７５０２８）；北京市属高等学校人才强教计划资助项目（２０１１０６１２５）；北京市优秀人才培养资助项目（２０１０Ｄ００５０１７０００００７

）收稿日期：２０１２－０４－２０；修回日期：２０１２－１０－２

８作者简介：陈芳芳（１９８５－）

，女，山东德州人，在读硕士研究生，研究方向：车辆动态特性及仿真。０　引言

汽车在道路行驶时会受到各种交变载荷的作用，交变载荷一般低于零件材料的拉伸强度极限，在载荷的反复作用下零部件会有裂纹萌生和扩展并导致突然断裂，这种现象就是疲劳破坏。弹簧盘作为重要的承载零件，

其可靠性不仅与汽车行驶的平顺性和汽车操纵的稳定性有关，还关系到汽车行驶的安全性问题。

本文结合工程实例通过对前悬架系统力学建模，采用Ｗｏｒｋｂｅｎｃｈ软件对弹簧盘进行应力计算，

并利用Ｓ－Ｎ曲线和Ｇｏｏｄｍａｎ修正理论分析不同载荷状况下弹簧盘疲劳寿命，对弹簧盘进行疲劳寿命预测和结构优化，并通过疲劳台架试验验证了其有效性。１　有限元和疲劳分析理论

Ｗｏｒｋｂｅｎｃｈ是ＡＮＳＹＳ公司提出的协同仿真环境，用于解决企业产品研发过程中ＣＡＥ软件的异构问题，它提供了一个加载和管理ＡＰＩ的基本框架。１．１　疲劳分析方法

当材料或结构受到多次重复变化的载荷作用会产生破坏现象，称为疲劳破坏，其承受起破坏作用的循环载荷的循环次数或时间被称为疲劳寿命。疲劳寿命分析是指确定疲劳寿命的方法。

根据载荷类型的不同，疲劳分析方法可分为静态疲劳分析、

瞬态疲劳分析和动态疲劳分析。通常当结构的一阶固有频率大于３倍载荷频率时，

可采用静态疲劳分析方法；若是结构固有频率与载荷频率接近则

适用动态疲劳分析方法；

在对随机载荷作用下的零件进行疲劳分析时应采用瞬态疲劳分析方法。１．２　名义应力寿命法

常用的计算疲劳寿命的方法有名义应力寿命法、裂纹扩展计算法和局部应变寿命法。其中，名义应力寿命法又被称为Ｓ－Ｎ法，

其设计思路为：把材料Ｓ－Ｎ曲线作为出发点，

考虑各种系数的影响，并根据曲线进行抗疲劳设计。其流程如图１所示。

图１　名义应力寿命法流程图

２　减震器弹簧盘分析实例

应用ＡＤＡＭＳ动力学仿真软件，通过从系统载荷谱求得结构动力响应的时间历程，

利用有限元法计算出各危险部位的应力，并结合材料的基本疲劳性能数据进行结构寿命的估算。多体有限元疲劳分析流程见图２。

根据悬架中各零部件之间的相对运动关系，建立四分之一悬架系统动力学模型。利用ＡＤＡＭＳ路面谱模生成程序生成一组随机路面数据并导入，采用

ＡＫＩＳＰＬ的样条函数将生成的路谱随机序列作为驱动

激励源。系统动力学模型如图３所示。图２　

多体有限元疲劳分析流程图

图３　四分之一悬架系统动力学模型

弹簧盘材料为冷轧钢板２．０－ＧＢ／Ｔ７０８－８８，材料选择结构钢（Ｓｔｒｕｃｔｕｒａｌ　

Ｓｔｅｅｌ），冷轧钢板弹性模量为２×１０１１　

Ｐａ，泊松比为０．３，屈服极限为２２１ＭＰａ

，强度极限为３００ＭＰａ。考虑平均应力对疲劳寿命的影响，选择Ｇｏｏｄｍａｎ理论对平均应力进行修正，结合等效应力云图和疲劳寿命图可知，弹簧盘应力集中与疲劳损伤均发生于凸包区域。

３　弹簧盘结构优化设计

针对分析的结果，需要进行弹簧盘结构优化设计，主要针对弹簧盘凸包进行优化，优化方案可以针对弹簧盘整体进行，例如增加弹簧盘的厚度，改用强度更大的弹簧盘钢板材料等，也可以从弹簧盘结构出发，重新设计凸包区域的形状。３．１　厚度或材料的改变

增加弹簧盘的厚度或更换强度更高的弹簧盘钢板材料均可以达到设计要求，如把弹簧盘的厚度增加为ｔ＝３ｍｍ，进行疲劳仿真分析的结果如图４所示。３．２　结构改变

由静强度和疲劳仿真分析可知，需降低凸包区域的应力水平。因此，将凸包区域扩大，同时使凸包区域面与弹簧接触区域面的相对落差变小，以使结构过渡更加圆滑（如图５所示），这样可以有效减小应力集中，增大弹簧盘的疲劳寿命。用Ｗｏｒｋｂｅｎｃｈ对其进行疲

劳仿真分析，结果如图６所示。由仿真分析结果可知，满足设计要求。

４　弹簧盘疲劳试验分析

为了验证疲劳仿真分析结果的正确性，分别对原弹簧盘和凸包结构优化后的弹簧盘进行疲劳寿命试验。

图４　厚度ｔ＝３ｍｍ弹簧盘的寿命云图

图５　凸包结构优化图

图６　凸包优化后弹簧盘的寿命云图

４．１　试验条件

进行弹簧盘疲劳寿命试验，所用的试验设备为电液伺服动静万能试验机，试验样件个数为５个，试验要求的垂向加载力为６１４Ｎ～６　１４０Ｎ，加载频率为２Ｈｚ，目标为当加载６　１４０Ｎ时，疲劳寿命达到１３８　０００次。４．２　试验结果分析

分别对５个结构优化前、后弹簧盘样件进行疲劳试验，结构优化前弹簧盘寿命分别为１１．５万次、１０．２万次、１２．８万次、１１．７万次和１２．２万次；结构优化后的弹簧盘寿命分别为１８．５万次、１９．３万次、１８．８万次、１７．５万次和１９．１万次。弹簧盘样件试验结果表明：优化前弹簧盘疲劳损伤发生于凸包区域，与疲劳仿真分析结果一致；优化后的弹簧盘疲劳寿命满足设计要求，在使用期限内不会发生疲劳损伤。

５　结语

本文介绍了结构疲劳分析和寿命预测的基本方

·

５·　２

０１３年第２期 陈芳芳，等：汽车减震器弹簧盘疲劳仿真分析
