第八章.隔声技术

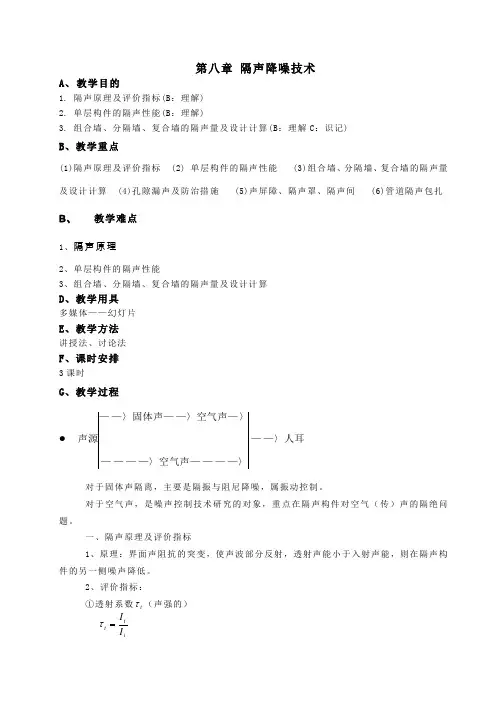

![第八章.隔声技术](https://img.taocdn.com/s3/m/554e2b81ec3a87c24028c44d.png)
第八章 隔声降噪技术A 、 教学目的1. 隔声原理及评价指标(B :理解)2. 单层构件的隔声性能(B :理解)3. 组合墙、分隔墙、复合墙的隔声量及设计计算(B :理解C :识记)B 、教学重点(1)隔声原理及评价指标 (2) 单层构件的隔声性能 (3)组合墙、分隔墙、复合墙的隔声量及设计计算 (4)孔隙漏声及防治措施 (5)声屏障、隔声罩、隔声间 (6)管道隔声包扎B 、 教学难点1、隔声原理2、单层构件的隔声性能3、组合墙、分隔墙、复合墙的隔声量及设计计算D 、教学用具多媒体——幻灯片E 、教学方法讲授法、讨论法F 、课时安排3课时G 、教学过程—〉人耳——〉————〉空气声———〉——〉空气声——〉固体声—声源对于固体声隔离,主要是隔振与阻尼降噪,属振动控制。
对于空气声,是噪声控制技术研究的对象,重点在隔声构件对空气(传)声的隔绝问题。
一、隔声原理及评价指标1、原理:界面声阻抗的突变,使声波部分反射,透射声能小于入射声能,则在隔声构件的另一侧噪声降低。
2、评价指标:①透射系数t τ(声强的)it t I I =τ由教材上对于单层墙的推导有:(注意声压反射系数的求出时的边界条件(有限厚度墙体的双面边界))Dk c c D k p p iA tA I 222221122sin)(cos 44||||ρρτ++==k 2——波数,2/c ω, D ——隔声材料的厚度, 脚标1——空气介质的参数 脚标2——隔声材料中的参数若D<<λ(低频) 即时K 2D<<1 且∵一般ρ2c 2>>ρ1c 1则 2111122⎪⎪⎭⎫⎝⎛+=cm c ρωρτ 面密度D m 2ρ= (kg/m 2) τ=0.05 即有5%的声能透过 τ=1 即无隔声效果由于τ不能反映以dB 表示的隔声量,且对于大多数结构,τ<<1,故为使和直观方便,噪控工程中常采用以下四种隔声评价指标。
噪声污染控制工程隔声技术
![噪声污染控制工程隔声技术](https://img.taocdn.com/s3/m/f44353ce2b160b4e767fcfa5.png)
一、声波透过单层匀质构件的传播 二、双层隔墙 三、门窗和孔隙对墙体隔声的影响 四、隔声间的降噪量 五、隔声罩的降噪量
1
常用隔声评价量
1、透射系数 I t
Ii
2、隔声量:入射声功率级与透射声功率级之差, 也称传声损失。单位dB,同一隔声 结构,不同的频率具有不同的隔声量。
TL 10 lg Ii 20 lg Pi 10 lg 1
1c1 1c1 2c2 2c2
6
由x=D处的声压连续和法向质点速度连续条件得:
P2i cost k2 D P2r cost k2 D Pt cost k1D
P2t
2c2
cost
k2D
P2r
2c2
cost
k2D
Pt
1c1
cost
k1D
将以上4个等式联立求解,得到:
I
4 cos2
4
k2 D
如果一声波以一定角度θ投射到构件上时,若发生吻合效
应,则有:
b
s in
λb为薄板自由弯曲波长
1)当入射波频率高于λb对应的频率时,均有其相应 的吻合角度产生吻合效应;
2)当入射波频率低于λb对应的频率时,即相应的波
长λ大于自由弯曲波长λb时,由于sinθ值不可能
大于1,便不会产生吻合效应。
10
固体隔墙中弯曲波的波长由固体本身的弹性性 质所决定,引起吻合效应的条件由声波的频率与入 射角决定。
Ⅰ a Ⅱ bⅠ
pi
p 2i
pr
p 2r
pt
ui
Pi
1c1
cost k1 x
空气反射声波和质点速度方程分别为:
o
c
D
pr Pr cost k1
噪声控制技术—隔声
![噪声控制技术—隔声](https://img.taocdn.com/s3/m/00237e1a16fc700abb68fc37.png)
二、隔声原理
声波在空气中传播时遇到障碍物,一部 分声能被反射,一部分被吸收,其余一 部分会通过障碍物透射出去。将投射声 能Et和入射声能Ei的比值称为透射系数, 称为Ʈ
Et Ei
隔声量TL:入射声功率级与透射声功率 级之差,也称传声损失。单位dB
TL 10 lg1 / Ʈ
具有隔声能力的屏蔽物称作隔声构件。如隔声墙、隔声 屏障、隔声罩、隔声间。
三、隔声间
隔声间(室):由不同隔声构件组成 的具有良好隔声性能的房间。 结构:封闭式与半封闭式两种,一般 多用封闭式。 隔声间除需要有足够隔声量的墙体外, 还需设置具有一定隔声性能的门、窗或 观察孔等。
隔声间
隔声间的降噪计算 1、隔墙的噪声衰减
噪声衰减(NR):隔墙两边的声压级差。
隔声间的降噪量(墙壁有吸声性能的情况下)
噪声控制技术—隔声
一、噪声控制原理
环境噪声只有当声源、传播途径和接受器三者同 时存在时才构成污染问题。 主动控制:从声源控制,根本上解决噪声污染或 大大简化传播途径上的控制措施。主动控制必须 弄清声源发声机理及影响因素规律,改进工艺或 设备结构。 被动控制:从传播途径和对接受者的保护 方面加以控制,这种控制只需了解声源特 性、分布,采取吸声、隔声、消声、 隔振等综合手段。
A IL L1 L2 LTL 10 lg S
A a S
其中,A为隔声间内表面的总吸声量, S为隔声间内表面的总面积, TL 为隔声间的平均隔声量。
门窗和孔隙对墙体隔声的影响
1、孔洞缝隙对墙板隔声的影响 孔洞对隔声的影响主要在高频段。隔声墙板越厚, 孔隙对隔声性能的影响越小。 2、门窗的隔声和孔洞的处理 隔声门 隔声窗
高层建筑的建筑噪音控制与隔声技术
![高层建筑的建筑噪音控制与隔声技术](https://img.taocdn.com/s3/m/e1202dc6e43a580216fc700abb68a98271feacd4.png)
高层建筑的建筑噪音控制与隔声技术随着城市的快速发展,高层建筑越来越多地出现在我们的生活中。
然而,随之而来的问题是建筑噪音对周围环境和居民生活的影响。
在高层建筑的设计和施工过程中,建筑噪音控制和隔声技术的应用至关重要。
本文将探讨高层建筑中的建筑噪音问题,并介绍一些相关的控制与隔声技术。
一、建筑噪音对周围环境和居民生活的影响建筑噪音是指由于建筑施工、设备运行或者人员活动等引起的噪声。
这些噪声不仅对周围环境造成污染,也对居民的生活和健康产生负面影响。
例如,高层建筑的施工噪音会扰乱周围居民的休息和工作,甚至会导致睡眠障碍和精神压力。
因此,建筑噪音控制成为了保障社会安宁和人们生活质量的重要措施。
二、建筑噪音控制的原理和方法为了减少建筑噪音对周围环境和居民生活的影响,我们可以采取各种控制和隔声技术。
以下是一些常用的方法:1. 优化建筑结构:通过选择合适的材料和结构设计,可以改善建筑的隔声性能。
例如,在高层建筑中使用吸音板、密封条和隔音墙等措施,可以减少噪音传递和反射,从而降低室内噪音水平。
2. 控制建筑设备噪音:在高层建筑设计和运行过程中,我们应该考虑到建筑设备的噪音控制。
例如,合理选择设备的位置,采用减振和隔声技术,可以减少设备运行产生的噪音。
3. 管理施工噪音:在进行高层建筑施工过程中,应该采取一些保护措施,减少施工噪音对周围环境和居民的干扰。
例如,合理安排施工时间,设置噪音屏障和隔音设施等,可以有效降低施工噪音水平。
三、隔声技术在高层建筑中的应用隔声技术是一种有效的建筑噪音控制方法,它可以通过减少噪音传递和反射来降低室内和室外噪音水平。
以下是一些常见的隔声技术:1. 隔声材料的应用:例如,使用隔音窗、隔音墙、隔音板等材料可以有效地阻止噪音传递。
这些材料通常具有吸音和隔声的特性,可以降低建筑噪音的传播。
2. 空气隔声:通过适当的空气隔声设计,可以形成人工障碍,减少噪音传播的路径。
例如,在高层建筑的空调系统中,采用一些隔声技术可以减少室内外噪音的传递。
噪声控制技术——隔声 ppt课件
![噪声控制技术——隔声 ppt课件](https://img.taocdn.com/s3/m/bb71ed5b240c844769eaee98.png)
一 隔声概述 二 单层匀质墙的隔声性能
三 多层墙的隔声特性
四 隔声间
五 隔声罩
六
隔声屏
ppt课件
1
一 隔声概述
(一)隔声原理
(二)透声系数与隔声量
1.透声系数
2.隔声量
3.插入损失
ppt课件
2
(一)隔声原理
图 隔声基本原理示意图
具有隔声能力的屏蔽物称作隔声构件。如隔声墙、隔 声屏障、隔声罩、隔声间。
ppt课件
22
1.双层隔声墙的隔声原理
增加墙的厚度或面密度,可增加隔声量,但不经 济,隔声效果也不理想。若将墙一分为二,中间 夹一定厚度的空气层,墙的总质量不变,但隔声 效果比单层实心结构好得多,经济。
双层隔声墙:两层墙体间夹一定厚度的空气层。
隔声原理:空气与墙板特性阻抗不同,当声波透过
第一墙时,声波经空气与墙板两次反射衰减,且空
17
平均隔声量 R
工程估算单层墙对各频率的平均隔声量的经验公式 按主要的入射声频率100~3200Hz范围内对隔声
量求平均值。 计算值和工程实测值良好一致。
R13.5lgm14 m200kg/m2
R16lgm8 m200kg/m2
ppt课件
18
表 一些常用单层隔声墙的隔声量
R / dB
ppt课件
19
第八章 噪声控制技术——隔声
一 隔声概述 二 单层匀质墙的隔声性能
三 多层墙的隔声特性
四 隔声间
五 隔声罩
六
隔声屏
ppt课件
20
三 多层墙的隔声特性
(一)双层隔声墙 (二)多层复合板隔声
ppt课件
21
第八章隔声
![第八章隔声](https://img.taocdn.com/s3/m/56bd92c458f5f61fb736665f.png)
f0
1 2
Km
Mm
K m -弹性系数
防治办法:1、加筋
M m -质点的质量
2、加阻尼层
第二节
隔声间常用结构形式:
隔声间的设计
用一墙将声源与安静室隔开
隔声值班室
隔声罩
一、影响隔声间TL的因素
1、入射波频率 f 高,TL大;f 增加一倍,TL增加3.6dB 高频声易隔
2、构件质量
构件 单层墙 双层墙 多层墙
s窗 2m 2 ,TL窗 10 dB 求: ⑴ TL综 = ?;
⑵ 若 TL墙 提高50dB,求 TL综
(3)若 TL窗 提高15dB,求 TL综
解:(1)
20 10 10 10
综
110
1 19.5(dB) 2 2.8 10
2.8 10 2
(M1 M 2 ) 100 kg m2 时,
减振作用
TL 13.5 lg(M1 M 2 ) 13 TL
TL ——附加值,见图8-1-4 TL 有一定限度
三、轻型结构的空气层的隔绝
机器的隔声罩常用薄铁板、木板制作,其TL仍按质量定律计算。 但轻型材料固有频率较高,一般达100—300HZ。易发生共振,使接近 固有频率和声音传过去。
2
3 所以,为了提高 TL综
50
20
10
15
17
18.4
而提高窗的TL是经济的。
三、隔声间 TL实 的确定
当一个隔声间建好后,根据房间已知条件 可以计算隔声间的 TL实 TL TL TL综 与墙的 TL实 有关; 综 大, 实 也大
与墙的s有关;s大,TL实 小 TL 与A有关;A大,吸收反射声大, 实 也大
