高中地理三角坐标图判读
三角形坐标轴图的判读技巧
素 所 占 比重 的总 和 必 然 是 １ ０ ０ ％； （ ３ ）此 类 图 的构 成
展电子信息产业 。下 图是我 国三大经济地 带电子信
息产业销售 产值 、 投 资两项统计 数据 （ ２ ０ ０ ９ 年） 。读
图， 回答 （ １ ） ～ （ ２ ） 题。
要 素只有三个 ； （ ４ ） 三个要素在数轴上 比例 由低到高
向递增 。这种 图要求考生读取三个坐标轴变量的数
据， 并根据数据 比较 、 分析一些重要 的地理现象的地 理特征 、 形成原 因及对策等。所以 ， 正确判读坐标轴 图中的数据成为解决此类 问题 的基础 。
三角形 坐标轴 图用来表示有三个变量 的地理事
物 的百分 比结构 。判读时应注意 的事项有 ： （ １ ） 图中 数 据 为相对数 据 ， 即“ 比重” 或“ 比例 ” ， 而 非绝 对数 据； （ ２ ） 图中每个 点都能够读 取三个变量 ， 各 构成要
场等优势 ， 但其拥有 劳动力优势 ， 故其具备相对优势
图中待求点“ 在三个坐标轴上 的数据依次是 ：
Ａ轴 （ ０ ～ １ ４ 岁） 约２ ７ ％； Ｂ 轴（ １ ５ ６ ４ 岁） 约４ ６ ％； Ｃ 轴（ ６ ５
岁 及 以上 ） 约２ ７ ％。
的电子信息产业部门是技术含量较低 的硬件制造。
的方 法 ： “ 逆右顺左 ” 。 判 读 时 应 首 先 明 确 三 边就 是 三 个 方 向 的 坐标 轴 。每 一 个 点 所 读 出 的 三个 数 据 之 和 应为１ ０ ０ ％。
任意增减 ；②三项要素各 自所 占的 比重之和一定为 １ ０ ０ ％； ③三项要素在数轴上 的比例 由低到高递增 的
高中地理三角形坐标统计图的判读
三角形坐标统计图的判读
三角形坐标统计图表示的是某一事物
（由三个要素组成）中各要素所占的比重，判读时需要把握以下几个关键：
第一，因为是构成现象，所以图中数据只表示相对量，即比重。
第二，这种统计图表示的事物只能由三个要素所构成，因而读出两个要素后，第三个要素只需用100%减去前二者之和。
第三，三项要素数轴上比例由低到高的方向一致。
第四，判读时遵循“右增左平，左增右平”的原则。
即若坐标轴上的数值向右增大，则过图中的点作三角形左边的平行线与该坐标轴相交，交点处的数值即为该要素在总体中所占的比重；若坐标轴上的数值向左增大，则过图中的点作三角形右边的平行线与该坐标轴相交，交点处的数值即为该要素在总体中所占的比重。
注意当为斜边时，可先将该边旋转为水平边，然后再判读。
例：下图为某国产业结构图，其中Ａ点与Ｂ点分别表示该国1975年和1995
读图填写该国产业结构变化表（%）：
[解析]三角形底边为第三产业，其数值向右
增大，故为读出
1975年、1995年第三产业所占比重，分别过A点和B点作三角形左边的平行线与第三产业数轴相交（三角形底边），交点即为第三产业所占比重（如下图），其中1975年为20%，1995年为30%，即“右增左平”。
三角形左边为第二产业，在读第二产业所占比重时，可先把该边旋转成为底边，然后同判读第三产业相同。
最终可读出第二产业比重1975年为45%、1995年为50%。
由以上可知，1975年第一产业比重为100%-（20%+45%）=35%，1995年第一产业比重为100% -（30%+50%）=20%。
三角坐标图的判读PPT精品文档
例1：读右图，在下表中填出 0 100
A地第一、二、三产业 20
80
？
各所占比重：
40
60
产业结构
A地
第一产业
第二产业
第三产业
60 80
40
A
20
100 0
20
40
60
第一产业
0 80 100
4
三角坐标图的判读方法： 0 100
1、确定数值变化方向。
2、作平行线。
20
80
3、读出数据。
40
60
D 可能是（ ） A.钢铁工业 B.纺织工业 C.食品工业 D.微电子工业
6
7
8
高中地理常见统计图判读
三角坐标图的判读技巧
作者：曾年高考的热门题型，它 通过等边三角形的三条边作为坐标轴，表示 三个变量的地理事物的百分比结构。
2
三角坐标图的特点：
1、数据只表示相对数量，即“比重”或“比 例”，不表示绝对数量； 2、这种图的构成要素只 能是三项； 3、各构成要素所占比重 之和必然是100%。
例1：读右图，填下表： 60
40
产业结构 第一产业 第二产业
A地
80
40%
100
30%
0
20
A
40
60
第一产业
20
0 80 100
第三产业 30%
5
例2：下图是不同工业部门的投入构成情况，读图回答
A (1)工业部门①的技术、劳动力投入比重分别为（ ） A.30%、50% B.70%、20% C.11%、80% D.40%、30% (2)工业部门④最有
地理平面正三角坐标图的判读
2、判读方法
（1）沿着三个坐标轴数值
③
②
增大的方向画出三个箭
头，如①、②、③所示
的方向。
(2)过图中标出的点，分别画
出与上述三个箭头平行且延
①
伸方向一致的三条斜线。
四周高、中间低
太行山 喜马拉雅山
华北平原 亚马孙平原
青藏高原 巴西高原
江南丘陵
柴达木盆地 刚果盆地
谢谢！
谢谢！
(3)该平行线与该坐标轴相交的那个点所反映出的数据即为 该点在该坐标轴上的数据。
例3：读工业产品成本比例示意图，完成下面两小题。
（1）在我国发展甲类工业最
具优势条件的地区是
A．闽南三角地带
B．山东半岛 C．辽东半岛
DD．Βιβλιοθήκη 江三角洲（2）下列工厂区位与乙类工业的区位要求相符的是
A．在广州建棉纺织厂 B．在舟山建水产品加工厂
地理平面正三角坐标图的判读
三维坐标图：它是用三维空间来反映三个地理事 物或现象之间的关系，或是将之统一在一个平面 内，形成平面正三角形坐标。
1、读图关键
(1)图中数据只表示相对量，即“比重”或“比例”， 不表示绝对量。
(2)各构成要素所占比重的总和必然是100%，而不可 能大于或小于100%。
(3)这种图的构成要素只是三项，而不像其他构成图要 素可以任意增减。
B
C．在南京建石油化工厂
D．在上海建钢铁厂
五种基本地形的形态特征
地形类型
山地 平原 高原 丘陵 盆地
海拔高低
地表起伏特征
三角坐标图的判读
B.影响①②③工业区位的主导
因素分别是市场、动力、原料
C.目前，①②③三类工业，
在发展中国家所占比重较大，
在发达国家所占比重较小
D.③类工业大多属于
高新技术产业
（2）若a、b、c分别表示耕作业、牧业、林业三大部门比重，下列说法正确的是（ ） A.为改善黄土高原生态环境，D
可大力推广③地农业模式 B. ①、②、③地都位于
例：读右图，在下表中填出 A地第一、二、三产业 各所占比重：
40% 30% 30%
0 100 ？
20
80
40
60
60 80
40 A
20
100 0
20
40
60
第一产业
0
80
100
例2：下图是不同工业部门的投入构成情况，读图回答
(1)-(4)题：
(1)工业部门①的技术、劳动力投入比重分别为（ ）
A.30%、50% B.70%、20%
C （2）下列对Ⅰ、Ⅱ两组国家的叙述，正确的是( )
A.Ⅰ组国家为Ⅱ组国家提供原料、燃料 B.Ⅰ组国家从Ⅱ组国家输入工业制成品、资本和技术 C.在世界经济格局中，Ⅰ组国家处于核心地位 D.Ⅰ组国家面临的环境问题更严重 （3）关于Ⅰ、Ⅱ两组国家劳动力就业结构与国家经济发展水平之间关系的叙述，正确的是( ) A.Ⅰ组国家农业、工业就业人口所占比重大，经济发达 B.Ⅰ组国家工业、服务业就业人口所占比重大，经济发达 C.Ⅱ D.Ⅱ组国家工业、服务业就业人口所占比重B大，经济发达
三角坐标图的判读
三角坐标图
三角坐标图是近年高考的热门题型，它通过等边三角形的三条边作为坐标轴，表示三种相同或不同类 的地理数据。
平面直角坐标的判读 如何表示点Ａ的位置？
地理三角坐标图的判读技巧

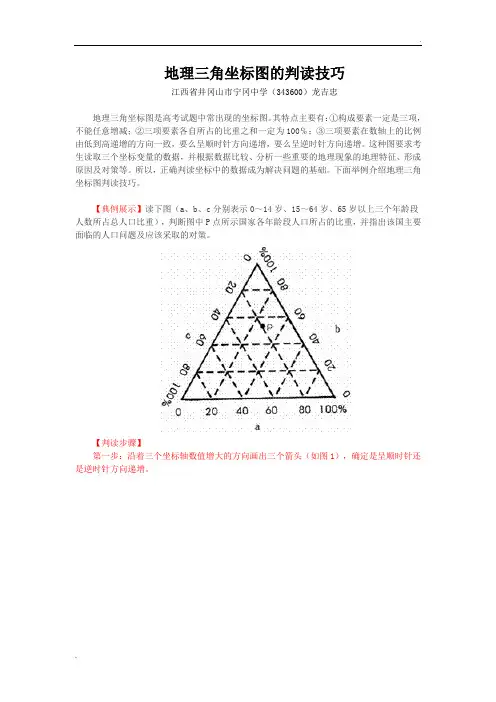

地理三角坐标图的判读技巧江西省井冈山市宁冈中学（343600）龙吉忠地理三角坐标图是高考试题中常出现的坐标图。
其特点主要有：①构成要素一定是三项，不能任意增减；②三项要素各自所占的比重之和一定为100℅；③三项要素在数轴上的比例由低到高递增的方向一致，要么呈顺时针方向递增，要么呈逆时针方向递增。
这种图要求考生读取三个坐标变量的数据，并根据数据比较、分析一些重要的地理现象的地理特征、形成原因及对策等。
所以，正确判读坐标中的数据成为解决问题的基础。
下面举例介绍地理三角坐标图判读技巧。
【典例展示】读下图（a、b、c分别表示0～14岁、15～64岁、65岁以上三个年龄段人数所占总人口比重），判断图中P点所示国家各年龄段人口所占的比重，并指出该国主要面临的人口问题及应该采取的对策。
【判读步骤】第一步：沿着三个坐标轴数值增大的方向画出三个箭头（如图1），确定是呈顺时针还是逆时针方向递增。
第二步：按照“逆右顺左”（逆时针递增向右，顺时递增向左）的方向，分别作与三角形底边平行的三个箭头，且与底边旁边的箭头方向一致。
因为此图三项要素在数轴上的比例呈逆时针方向递增，所以分别向右画三个与三角形底边平行的箭头（如图2），且箭头①与箭头a、箭头②与箭头b、箭头③与箭头c的方向分别保持一致。
第三步：读出三个箭头与三个坐标轴的交点数值，这就是待求点在三个坐标轴上的百分比数据。
据图2可读出P点所示国家三个年龄段人数各自所占的总人口比重。
【参考答案】P点所示国家0～14岁、15～64岁、65岁以上三个年龄段人数所占总人口比重分别为25℅、55℅、20℅，该国存在主要的人口问题是人口老龄化，应该采取鼓励生育、接纳移民等对策。
【同步训练】1、世博会被誉为世界经济科技文化的盛会， 2010年上海世博会的主题是“城市，让生活更美好”。
读图、表回答：第一产业第二产业第三产业1.8 47.6 50.6（1）根据“2000年上海产业构成”表中的数据，图1中正确表示2000年产业构成的是点(填写字母)。
地理_平面正三角坐标图的判读
第一步：沿着三个坐标轴数值增大的方向画出三 个箭头（如图1）， 确定是呈顺时针还是逆时针方向递增。
第二步：按照“逆右顺左”（逆时针递增向右，顺 时递增向左）的方向，分别作与三角形底边平行的 三个箭头，且与底边旁边的箭头方向一致。因为此 图三项要素在数轴上的比例呈逆时针方向递增，所 以分别向右画三个与三角形底边平行的箭头（如图 2），且箭头①与箭头a、箭头②与箭头b、箭头③与 箭头c的方向分别保持一致。
第三步：读出三个箭头与三个坐标轴的交点数值， 这就是待求点在三个坐标轴上的百分比数据。据 图2可读出P点所示国家三个年龄段人数各自所占 的总人口比重。 【参考答案】P点所示国家0～14岁、15～64 岁、65岁以上三个年龄段人数所占总人口比重 分别为25℅、55℅、20℅，该国存在主要的人 口问题是人口老龄化，应该采取鼓励生育、接 纳移民等对策。
读图、表回答： 2000年上海产值构成(％) 表
第一产业 第二产业 第三产业
1.8
47.6
50.6
（1）根据“2000年上海产业构成”表中 的数据，图1中正确表示2000年产业构成 的是 点(填写字母)。 （2）随着上海经济迅速发展，预计今后 变动的趋势是向 点(填写字母)方向发展 。
2．读影响工业的主要因素构成示意图。将图中的数码，填在对应的 工业部门栏目中，并回答影响某布局的主导因素。 （1）有色金属冶炼 _____，影响主导因素是___ _______。 （2）面包制作___________，影响主导因素是___________。 （3）炼钢工业___________，影响主导因素是____ ______。 （4）成衣制造 __________，影响主导因素是___________。 答案：（1）“2” 能源 （2） “3” 市场 （3） “4” 原料和能源 （4） “1” 廉价劳力及原材料和市场
三角坐标图判读
80 60
40
A
20
100 0 20 40 60 80 100
0
第一产业
三角坐标图判读
• (1).三个坐标系的组 三个坐标系的组 成
– 各由两条轴组成 纵 各由两条轴组成(纵 轴和零轴) 轴和零轴 (2).数据只表示相对数量， 数据只表示相对数量， 数据只表示相对数量 即“比重”或“比例”， 比重” 比例” 不表示绝对数量。 不表示绝对数量。 (3)这种图的构成要素 这种图的构成要素 只能是三项。 只能是三项。 (4)各构成要素所占 各构成要素所占 比重之和必然是 100%。 。
三角坐标图判读
三角坐标图判读
20
0
100 80 60 40源自• (1).三个坐标系 三个坐标系 的组成 – 各由两条轴组 纵轴和零轴) 成(纵轴和零轴 纵轴和零轴
100 0
40
60
A
80 20
0 20 40 60 80 100
第一产业
三角坐标图判读
20
0
100 80 60 40
• (1).三个坐标系的组 成
100 0 20 40 80 60 20 40
0
100 80 60 40
A
20
0 60 80 100
第一产业
例5 .图1 表示①②③④四个地区三次产业的就业构
成，读图1回答1—3题 (2004春考)
D
• 1.④地区一、二、三产业的就业 比例为 • • • • A.37.6:17.4:45.0 B.31.6：30.5:37.9 C.15.5:24.5:60.0 D.37.6:24.5:37.9
● ● ● ●
A C
三角坐标图判读
1、这种图的构成要素只能是三项。
2、数据只表示“比重”或“比例”，不表示绝对数 量。 3、各构成要素所占比重之和为100%。
三角坐标图判读方法
1、定纵轴和零轴 纵轴:数据的递增方向为纵轴 零轴：数据0点所在的边为0轴
40 20
0
100
80
60
2、做平行线
过点做0轴的平行线 3、读数据
● ● ●
D
• 2.四个地区中城市化水平最高的是 • A.① B.② C.③ D.④ NhomakorabeaA
●
• 3.四个地区中工业化程度最低的是 • A.① B.② C.③ D.④
C
80 60
B
40
A
C
20
该平行线与纵轴交点的数值，即该点
在该轴上所占的比重。 例如：
100
0
0
20
40
60
80
100
A点第一产业的比重 40℅
第一产业
读：B点第一产业的比重
C点第一产业的比重
三角坐标图判读
20
0
100
80
读出A、B、C 三地第二产业 的比重 A: B: C:
40
60
60 80
B
A
40
C
20
40
20
100
0
0
60
80
100
第一产业
三角坐标图判读
20
0
100
80
读出A、B、C 三地第三产业 的比重
A: B: C:
100 80
40
60
60
B
A
40
C
20
三角坐标图的几种特殊判读方法
三角坐标图的几种特殊判读方法徐西锋山东省新泰市第一中学271200等边三角坐标图是一种重要的地理数据统计图，其分析与判读是高考的一个重点，同时也是各种图表中学生感觉读图难度较大的一种。
解题关键是正确读出图中每一点的相关地理数据。
常规解题方法为平面直角坐标系法，即分别以三角坐标图中三个顶点为原点，建立三组平面直角坐标轴，从而将三角坐标系转变为平面直角坐标系。
此种方法较为繁琐且容易出错。
下面介绍几种简单、快速且准确的方法：1、相对小值法：如图所示：A箭头方向为坐标轴数值增大方向，三角坐标系的三个轴分别为a、b、c，求P点在三个坐标轴上的值。
1）P点在a轴的坐标值：过P点作b、c两轴平行线与a轴分别交于A1、A，由a轴数值变化可知A点值小，A1点值大，舍大取小，即P点在a轴上的坐标值为A。
2）同样方法可以得出P点在b轴、c轴上的坐标值分别为B、C。
概括的说，求某点在某轴上的坐标值，方法为过该点作另外两轴的平行线与该轴有两个交点，取其值较小者即为该点在该轴上的坐标值。
2、方向一致法：1）过P点作三个坐标轴的平行线，与a轴交于A1、A，与b轴交于B1、B，与c轴交于C1、C 。
2）由于P A1，P B1，P C1的延伸方向分别与b轴、c轴、a轴的数值增大方向相反，舍弃。
P A，P B，P C的延伸方向与三个坐标轴的数值增大方向相同，故P点在三个坐标轴上的值分别为A、B、C。
此种方法应特别注意三个坐标轴的数值增大方向（顺时针、逆时针）。
3、逆右顺左法：1） 过P 点作三个坐标轴的平行线。
2） 从P 点看a 轴，P A 在右，P A 1在左，此图坐标轴的数值增大方向为逆时针，取其右侧数值A 即为P 点在a 轴的坐标值。
3） 依此类推，P 点在b 轴、c 轴上的坐标值分别为B 、C 。
注意若坐标轴的数值增大方向为顺时针，则取P 点左侧数值而舍弃其右侧数值。
应用训练(04春季文综)下图表示①②③④四个地区三次产业的就业构成，读图回答1~3题：1．④地区一、二、三产业的就业比例为 （ ）A ．37.6: 17.4: 45.0B ．31.6: 30.5: 37.9C ．15.5: 24.5: 60.0D ．37.6: 24:5: 37.92．四个地区中城市化水平最高的是 （ ）A ．①B ．②C ．③D ．④3． 四个地区中业化程度最低的是 （ ） A ．① B ．② C ．③ D ．④（03广东地理）4．右图表示某些工业部门对区位因素（仅考虑原料、能源、劳动力）的依赖程度。
高中地理三角坐标图判读
三角坐标图的判读【例】读下面三角形坐标图，其中X、Y、Z分别表示某国0～14岁、15～64岁、65岁及以上三个年龄段人数所占总人口的比重，那么图中A点代表的国家所应采取的人口政策是什么？控制人口增长的政策。
【反思归纳】平面正三角坐标图的判读平面正三角坐标图是一个三轴坐标图，给出一个正三角形，内作三条边的若干条平行线，并标注出三个坐标所代表的变量，通常用来表示有_三_个变量的地理事物的百分比结构。
(1)平面正三角坐标图的特点①三角形统计图因为是表示构成现象，所以图中数据只表示相对量，即“比重”或“比例”，不表示绝对量。
②图中构成要素只有三项，而不像其他统计图的构成要素可多可少。
③图中每个点都能够读取三个数值，各构成要素所占比重的总和必然是100%。
④三项要素在数轴上比例由低到高的延伸方向一致，可能三条数轴上的值全部向右由大到小或全部向左由大到小。
⑤读图中某一点数值时，可以采取过该点作辅助线与坐标轴相交去读数的简便方法，但要注意所作辅助线一定要针对所对应坐标轴，向数值增大的方向倾斜且要平行于相邻坐标轴。
(2)平面正三角坐标图的判读方法读准三个坐标轴的原点及变化趋势，即如下图中的箭头①、②、③所示的方向。
过某点作平行于和所读坐标轴原点相交的另一个坐标轴的平行线a、b、c(即转为所读坐标轴原点处的二维坐标，简称“转三为二”)。
-精品--精品- 找出该平行线与坐标轴的交点，读出数据。
图中待求点“b ”的三个坐标是0～14岁为25%，15～64岁为70%，65岁及以上为5%。
0—14岁百分比0—14岁百分比0—14岁百分比0—14岁百分比0—14岁百分比0—14岁百分比。
素养提升-7｜三角坐标图的判读
素养提升-7｜三角坐标图的判读素养提升-7｜三角坐标图的判读一、规律方法1.判读平面正三角坐标图时，需要把握以下几个关键点(1)平面正三角坐标图反映的是一种现象或事物的构成，因而图中的数据只表示一种相对量(%)，不表示绝对量。
所以，据此图读出的数据只是一种相对的比例关系，不是某种要素的具体数量。
(2)这种图的构成要素只能是三项，不能随意增减。
各构成要素所占比例的总和为100%，而不能小于或大于100%。
(3)三个坐标轴上所标数值由低到高的方向一致，即某一要素的数据变化是向右增大，则其他两个要素的数据变化也是向右增大。
2.箭头指向法判读三角坐标图第一步：沿着三个坐标轴数值增大的方向画出三个箭头。
如下图。
第二步：过图中标出的点甲，分别画出与上述三个箭头平行且延伸方向一致的三条斜线。
第三步：读出上述斜线与三个坐标轴的交点坐标，这就是待求点在三个坐标轴上的坐标。
如上图所示甲点：(a：20%，b：40%，c：40%)二、典例分析近几年，我国东部沿海地区制造业面临的“招工难”“用工荒”局面一直没有得到改善。
读图，完成(1)～(2)题。
(1)上图反映了四个工业部门的区位选择，其中受“用工荒”影响最小的是( )A.①B.②C.③D.④(2)东部沿海地区“用工荒”产生的原因是( )A.东部沿海地区工人劳动强度过大B.西部地区经济发展缓慢C.东部沿海地区生活成本上升D.我国人口出现老龄化特征解析第(1)题，由图可以看出①劳动力占20%，但技术所占比重最大，约为70%，是技术密集型产业；②劳动力占10%左右，是四个工业部门中劳动力占比最小的；③劳动力占62%左右，是劳动密集型产业；④劳动力和市场占比都是42%左右。
比较四个工业部门中劳动力占比大小可判定受“用工荒”影响最小的是②。
第(2)题，我国东部沿海地区的“用工荒”直接反映了中西部地区向东部地区迁移的劳动力减少，这主要是因为受中西部地区经济发展的影响，中西部地区大量劳动力实现就地就业，同时东部地区生活成本上升也影响了中西部地区劳动力的迁移。
地理三角坐标图的判读
地理三角坐标图的简易判读方法三角坐标图是近几年地理高考试题中常常出现的一种地理统计图。
一些考生由于没有掌握它的正确判读方法，很容易失分。
其实，这类统计图的判读关键在于掌握以下阅读步骤：1、沿着三个坐标轴数值增大的方向划出三．．．．．．．个箭头；如图1中的箭头①、②、③。
2、过图中标出的点（在图1中为“﹡”），的三条斜线。
注意：在分别划出与上述三个箭头平行且延伸方向一致．．．．．．图1中平行斜线应取a，而不是取b；因为斜线b的延伸方向与箭头②不一致。
3、读出上述斜线与三个坐标轴的交点坐标，这就是待求点在三个坐标轴上的坐标。
在图1中待求点“﹡”的三个坐标是0～14岁为23﹪，15～46岁为73﹪；65岁以上为4﹪。
举例说明于下：例1. （福州市2005年高中毕业班质量检查）图2表示我国西部地区某乡人口数量、耕地面积、粮食单产20世纪70年代和90年代的情况图(a点代表70年代，b点代表90年代)。
据图中信息判断，下列各数据趋于减小的是( )A．粮食总产量B．人均粮食占有量C．耕地面积D．粮食单产【解析】按照上述步骤分别读出a、b两点各自的三个坐标；再进行对比，即可得出答案为D。
只是在第一步划出三个坐标轴数值增大方向时，需要注意本题与一般的三角形坐标图有所不同：一般的三角形坐标图．．三个箭头为顺时针方向，而这里为逆时针方向（如图2所示）。
【答案】D例2.根据土壤中粘土、粉砂、砂的比例，将某区的土壤分为子～亥十二种类型。
某块田地的土壤，粘土、粉砂、砂的比例分别为：10%、20%、70%，该土壤应该属于哪一种类型（）A.子B.申C.辰D.戌【解析】这实际上是本文所述方法的变形运用。
如图4，在①轴（砂）上过70%的坐标点作③轴的平行线（注意：不是②轴的平行线，因为这样与箭头②的方向相反。
如图中虚线箭头所示，虽与箭头②平行但与箭头②方向不一致）。
在②轴（粘土）上过10%的坐标点作①轴的平行线（注意：不是③轴的平行线）。
地理三角坐标图的判读技巧
地理三角坐标图的判读技巧江西省井冈山市宁冈中学（343600）龙吉忠地理三角坐标图是高考试题中常出现的坐标图。
其特点主要有：①构成要素一定是三项，不能任意增减；②三项要素各自所占的比重之和一定为100℅；③三项要素在数轴上的比例由低到高递增的方向一致，要么呈顺时针方向递增，要么呈逆时针方向递增。
这种图要求考生读取三个坐标变量的数据，并根据数据比较、分析一些重要的地理现象的地理特征、形成原因及对策等。
所以，正确判读坐标中的数据成为解决问题的基础。
下面举例介绍地理三角坐标图判读技巧。
【典例展示】读下图（a、b、c分别表示0～14岁、15～64岁、65岁以上三个年龄段人数所占总人口比重），判断图中P点所示国家各年龄段人口所占的比重，并指出该国主要面临的人口问题及应该采取的对策。
【判读步骤】第一步：沿着三个坐标轴数值增大的方向画出三个箭头（如图1），确定是呈顺时针还是逆时针方向递增。
第二步：按照“逆右顺左”（逆时针递增向右，顺时递增向左）的方向，分别作与三角形底边平行的三个箭头，且与底边旁边的箭头方向一致。
因为此图三项要素在数轴上的比例呈逆时针方向递增，所以分别向右画三个与三角形底边平行的箭头（如图2），且箭头①与箭头a、箭头②与箭头b、箭头③与箭头c的方向分别保持一致。
第三步：读出三个箭头与三个坐标轴的交点数值，这就是待求点在三个坐标轴上的百分比数据。
据图2可读出P点所示国家三个年龄段人数各自所占的总人口比重。
【参考答案】P点所示国家0～14岁、15～64岁、65岁以上三个年龄段人数所占总人口比重分别为25℅、55℅、20℅，该国存在主要的人口问题是人口老龄化，应该采取鼓励生育、接纳移民等对策。
【同步训练】1、世博会被誉为世界经济科技文化的盛会， 2010年上海世博会的主题是“城市，让生活更美好”。
读图、表回答：第一产业第二产业第三产业1.8 47.6 50.6（1）根据“2000年上海产业构成”表中的数据，图1中正确表示2000年产业构成的是点(填写字母)。
微课课件——三角坐标图判读
A 约高6%
B 约低6%
C 约高1%
D 约低1%
2 ．图中 ① ② ③ 三个国家中，
老龄化问题最严重的是
A .① B .②
C .③
3．为实现经济的可持续发展，图中
② 国应采取的相应措施是
A ．计划生育
B ．鼓励生育
C ．采取移民政策 D ．鼓励人员出国
2020
三角坐标图的判读
一、坐标含义
坐标含义
第一 第二 第三 第四
构成要素只是三项，而不像其他构成图要素可以任意 增减。 图中数据只表示相对量，即“比重”或“比例”， 不表示绝对量。
三项要素在数轴上比例由低到高பைடு நூலகம்向一致。
各构成要素所占比重的总和必然是100%
二、判读方法
判读方法
01
02
定起始边
1、定起始边。 2、作平行线。
例1：读右图，填下表：
产业结构 第一产业 第二产业
A地
40% 30%
80
100 0
第三产业
30%
0 100
20 40
80 60
60
40
A
20
20
40
60
第一产业
0
80
100
四、小牛试刀
右图表示0-14岁、15 -64 岁、65岁以上三种年龄 段人数所占总人口的比重，读后回答 1 一4题。
0 100
20 40
80 60
60
40
A
20
20
40
60
第一产业
0
80
100
三角坐标图的判读方法：
1、定起始边。 2、作平行线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三角坐标图的判读
【例】读下面三角形坐标图，其中X、Y、Z分别表示某国0～14岁、15～64岁、65岁及以上三个年龄段人数所占总人口的比重，那么图中A点代表的国家所应采取的人口政策是什么？控制人口增长的政策。
【反思归纳】平面正三角坐标图的判读
平面正三角坐标图是一个三轴坐标图，给出一个正三角形，内作三条边的若干条平行线，并标注出三个坐标所代表的变量，通常用来表示有_三_个变量的地理事物的百分比结构。
(1)平面正三角坐标图的特点
①三角形统计图因为是表示构成现象，所以图中数据只表示相对量，即“比重”或“比例”，不表示绝对量。
②图中构成要素只有三项，而不像其他统计图的构成要素可多可少。
③图中每个点都能够读取三个数值，各构成要素所占比重的总和必然是100%。
④三项要素在数轴上比例由低到高的延伸方向一致，可能三条数轴上的值全部向右由大到小或全部向左由大到小。
⑤读图中某一点数值时，可以采取过该点作辅助线与坐标轴相交去读数的简便方法，但要注意所作辅助线一定要针对所对应坐标轴，向数值增大的方向倾斜且要平行于相邻坐标轴。
(2)平面正三角坐标图的判读方法
读准三个坐标轴的原点及变化趋势，即如下图中的箭头①、②、③所示的方向。
过某点作平行于和所读坐标轴原点相交的另一个坐标轴的平行线a、b、c(即转为所读坐标轴原点处的二维坐标，简称“转三为二”)。
找出该平行线与坐标轴的交点，读出数据。
图中待求点“b”的三个坐标是0～14岁为25%，15～64岁为70%，65岁及以上为5%。
0—14岁百分比
0 0—14岁百分比
0—14岁百分比
0 0—14岁百分比
0—14岁百分比
0—14岁百分比。
