三段式电流保护的配合原则
三段式电流保护各段动作电流大小(什么是三段式电流保护)
三段式电流保护各段动作电流大小（什么是三段式电流保护）什么是三段式电流保护？三段式电流保护的整定怎么计算？图文详解！一、电流速断保护（第I段）简单网络接线示意图当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B母线处的保护2就能起动，最后动作于跳断路器2后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）设保护2装有电流速断保护，其起动电流按照（1-3）式计算后为：假设其保护范围为B母线到d3之间的部分，则在d3点发生短路时，短路电流即为保护2的速断保护刚好能动作。
根据以上分析，保护1的限时电流速断保护不应超出保护2的电流速断保护的保护范围，因为在单侧电源供电的情况下，它的起动电流就应该整定为：在上式中能否取两个电流相等？如果选取相等，就意味着保护1的限时电流速断保护的范围正好和保护2的电流速断保护的范围相重合，这在理想的情况下虽是可以的，但在实践中是不行的。
对于可靠系数：考虑到短路电流中的非周期分量已经衰减，故可选取得比电流速断保护的小一些，一般取由此可见，在线路上装设了电流速断保护和限时电流速断保护以后，如果在保护1的电流速断保护范围内故障，两者都能起动，但限时电流速断保护比电流速断保护高一个时限，在时间上保证了选择性，因此由电流速断保护瞬时切除故障；而如果在保护1的电流速断保护范围以外而同时又在线路A-B范围内故障时，则由保护1的限时电流速断保护动作以较短的时限（在0.35~0.6s之间，通常最多取0.5s）切除故障。
三段式过流保护整定原则
三段式过流保护整定原则一、三段式过流保护概述三段式过流保护由电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）组成，分别用于快速切除近处故障、切除本线路全长范围内的故障以及作为相邻线路保护的后备保护，在电力系统的安全稳定运行中起着重要作用。
二、电流速断保护（Ⅰ段）整定原则1. 动作电流- 按照躲过被保护线路末端的最大短路电流来整定。
这是因为如果不躲过，在被保护线路末端发生短路时，电流速断保护就会误动作，将本线路切断，而实际上故障应该由下一级线路的保护去切除。
其动作电流计算公式为I_{op1}=K_{rel}I_{k.max}，其中I_{op1}为电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.2 - 1.3），I_{k.max}为被保护线路末端的最大短路电流。
2. 动作时间- 动作时间一般取t_{1}=0s（实际上考虑到继电器固有动作时间等因素，大约为0.06 - 0.1s），这是为了实现快速切除故障，尽可能减少故障对系统的影响。
三、限时电流速断保护（Ⅱ段）整定原则1. 动作电流- 按照躲过下级线路电流速断保护的动作电流来整定。
这样可以保证在下级线路的速断保护范围以外发生故障时，本级的限时电流速断保护才动作，避免无选择性动作。
其动作电流计算公式为I_{op2}=K_{rel}I_{op1下}，其中I_{op2}为本级限时电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.1 - 1.2），I_{op1下}为下级线路电流速断保护的动作电流。
2. 动作时间- 动作时间比下级线路电流速断保护的动作时间高出一个时间级差Δ t，一般Δ t = 0.5s。
这是为了保证动作的选择性，即当下级线路的速断保护先动作时，本级的限时电流速断保护不动作；只有当下级线路速断保护拒动时，本级限时电流速断保护才在高出一个时间级差后动作。
四、定时限过电流保护（Ⅲ段）整定原则1. 动作电流- 按照躲过被保护线路的最大负荷电流来整定。
三段式电流保护(通用教材)
模块1 线路相间故障的三段式电流保护 （TYBZ01301001） 模块2 电网相间短路的方向电流保护 （TYBZ01301002） 模块3 电网的接地保护 （TYBZ01301003）
模块1 线路相间故障的三段式电流保护 （TYBZ01301001）
【模块描述】 本模块包含三段式电流保护的 工作原理，保护范围，整定计算，正确接线和 特点分析，通过对上述内容的讲解，分析，掌 握继电保护的概念，三段式电流保护在保护范 围，动作值，动作时间上的配合和正确的接线 方式。达到全面掌握三段式电流保护的目的。
模块2 阻抗继电器的构成原理及应用 （TYBZ01302002）
【模块描述】本模块包括反应相间故障和接地 故障的阻抗继电器的构成原理，正确接线及应 用。通过介绍其测量阻抗，整定阻抗，动作阻 抗等内容，达到深刻理解阻抗继电器的构成的 目的。
阻抗继电器的构成原理
阻抗继电器的工作电压
U I Z U OP m m set
模块5 接地距离保护（TYBZ01302005）
【模块描述】本模块介绍接地故障时的特点和 测量阻抗的大小，影响接地继电器正确动作的 因素和解决方法。通过对上述内容的介绍，达 到深刻理解接地距离保护的目的。
接地距离保护
反应接地故障阻抗继电器的接线方式
1 Z l ( I I I I Z 0 I ) Z l ( I 1 I Z 0 Z1 ) UA 1 1 2 0 0 0 1 A 0 Z1 Z1
模块2 电网相间短路的方向电流保护 （TYBZ01301002）
【模块描述】本模块讨论以电流的方向为判据， 解决两侧电源或单电源环网线路电流保护的选 择性问题。通过问题的提出和解决，达到理解 掌握方向元件的构成，正确动作，正确接线和 整定计算的目的。
三段电流保护整定原则
三段电流保护整定原则
三段电流保护是一种用于保护电力系统中电缆、变压器、开关设备等设备的保护方式。
三段电流保护的整定原则通常包括以下几点：
安全性原则：三段电流保护的整定应保证安全性,即在保护动作发生时,不会对电力系统造成不可接受的影响。
灵敏度原则：三段电流保护的整定应保证灵敏度,即在故障发生时,能够快速响应并发出保护动作。
可靠性原则：三段电流保护的整定应保证可靠性,即在故障发生时,能够准确地发出保护动作,避免误动作。
合理性原则：三段电流保护的整定应保证合理性,即在保证安全性、灵敏度和可靠性的前提下,尽可能地减小对电力系统的影响。
统一性原则：三段电流保护的整定应保证统一性,即在相同的电力系统中,各个保护装置的整定应保持一致。
在进行三段电流保护的整定时,应根据以上原则进行确定保护参数,以保证保护装置的正常工作。
三段式电流保护
QF
QF
Y
+-
+
KA I> KM
• •
TA
信号
+
KS
-
电流速断保护单相原理接线图
KA--电流继电器 KM--热继电器 KS--时间继电器
2 优缺点
缺点：不能保护线路全长，而且随着系统运行方式的以及故障 类型的不同，其保护范围也要发生相应变化。 优点：因为不反应下一段线路的故障，所以动作时限将不受下 一线路保护时限的影响，可以时限瞬时动作。
特殊情况，如线变组时，将Ⅰ段保护区伸入变压器， 可以保护线路全长。
2
P1
M
l
E
1QF
P2
N
2QF
Zs
Ik
Ik 曲线1
曲线2
k
最大运方三相短路
最小运方 两相短路
最小保护区 最大保护区
M
R
Q
N
k1
I act
I (2) k.min
I (3) k.max l
2 A P1 1QF
Ik
B
C
2QF
ห้องสมุดไป่ตู้
P1Ⅰ段保护区
IaIIct.1KIrIelIaIIct.2
t1II
t
II 2
tt
I22t
3
限时电流速断保护单相原理接线图
QF
QF
Y
-
信号
+
+
+
KA I> KT
KS
-
• •
TA
2
黄金替补--定时限过电流保护
3 定时限过电流保护 线路配置了电流Ⅰ段及Ⅱ段后，可以切除本线 路上的故障。

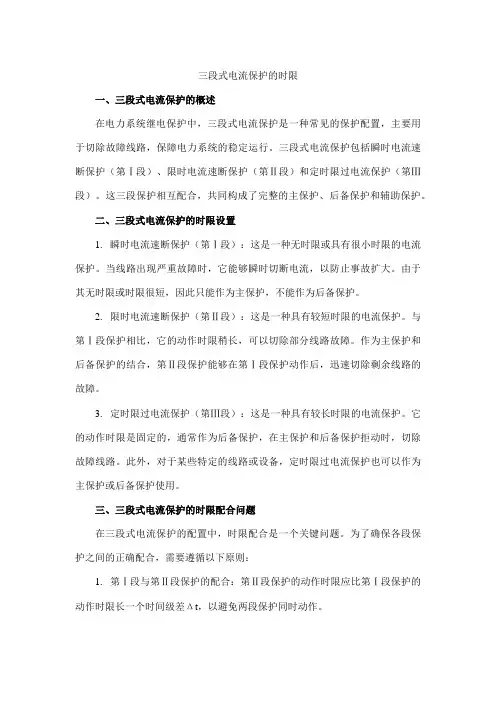

三段式电流保护的时限
三段式电流保护的时限一、三段式电流保护的概述在电力系统继电保护中，三段式电流保护是一种常见的保护配置，主要用于切除故障线路，保障电力系统的稳定运行。
三段式电流保护包括瞬时电流速断保护（第Ⅰ段）、限时电流速断保护（第Ⅱ段）和定时限过电流保护（第Ⅲ段）。
这三段保护相互配合，共同构成了完整的主保护、后备保护和辅助保护。
二、三段式电流保护的时限设置1.瞬时电流速断保护（第Ⅰ段）：这是一种无时限或具有很小时限的电流保护。
当线路出现严重故障时，它能够瞬时切断电流，以防止事故扩大。
由于其无时限或时限很短，因此只能作为主保护，不能作为后备保护。
2.限时电流速断保护（第Ⅱ段）：这是一种具有较短时限的电流保护。
与第Ⅰ段保护相比，它的动作时限稍长，可以切除部分线路故障。
作为主保护和后备保护的结合，第Ⅱ段保护能够在第Ⅰ段保护动作后，迅速切除剩余线路的故障。
3.定时限过电流保护（第Ⅲ段）：这是一种具有较长时限的电流保护。
它的动作时限是固定的，通常作为后备保护，在主保护和后备保护拒动时，切除故障线路。
此外，对于某些特定的线路或设备，定时限过电流保护也可以作为主保护或后备保护使用。
三、三段式电流保护的时限配合问题在三段式电流保护的配置中，时限配合是一个关键问题。
为了确保各段保护之间的正确配合，需要遵循以下原则：1.第Ⅰ段与第Ⅱ段保护的配合：第Ⅱ段保护的动作时限应比第Ⅰ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。
2.第Ⅱ段与第Ⅲ段保护的配合：第Ⅲ段保护的动作时限应比第Ⅱ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。
3.上下级保护的配合：在多级电网中，下一级电网的定时限过电流保护的动作时限应比上一级电网的定时限过电流保护的动作时限短一个时间级差Δt。
通过合理的时限配合，可以避免因误动或拒动导致的事故扩大，确保各段保护能够在合适的时间切除故障线路。
四、结论三段式电流保护作为电力系统的重要保障措施，在电力系统的稳定运行中发挥着至关重要的作用。
线路三段式电流保护实验报告
其二，必须考虑当外部故障切除后，电动机自启动电流大于它的正常工作电流时，保护装 置不应动作。例如在图 4 中，k1 点短路时，变电所 B 母线电压降低，其所接负荷的电动机被 制动，在故障由 3QF 保护切除后，B 母线电压迅速恢复，电动机自启动，这时电动机自启动 电流大于它的正常工作电流，在这种情况下，也不应使保护装置动作。
I (3) k
Es R
Es Rs R0l
I
( k
2)
3 * Es 2 Rs R0l
系统运行方式小（Rs 愈大的运行方式）Ik 亦小。Ik 与 l 的关系曲线如图 2 曲线 1 和 2 所示。 曲线 1 为最大运行方式（Rs 最小的运行方式）下的 IK = f(l)曲线，曲式中，Es——电源的等值 计算相电势；Rs—— 归算到保护安装处网络电压的系统等值电阻；R0—— 线路单位长度的正 序电阻；l —— 短路点至保护安装处的距离。
A
~ 5 4
B
1
M
3
k1 C
3QF
2
图 4 选择过电流保护启动值及动作时间的说明
考虑第二种情况时，定时限过电流保护的整定值应满足：
I III op
Kss I L max
式中，Kss——电动机的自启动系数，它表示自启动时的最大负荷电流与正常运行的最大 负荷电流之比。当无电动机时 Kss=1，有电动机时 Kss≥1。
带时限电流速断保护能作为无时限电流速断保护的后备保护（简称近后备），即故障时，
三段式过流保护的原理及其整定值
无时限电流速断保护(电流I段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。
1.几个基本概念（1）系统最大运行方式与系统最小运行方式最大运行方式：就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。
最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。
（2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。
在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。
（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流。
（4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程。
2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。
即Idz＞Id.max=KK Id.Bmax 式中可靠系数KK =1.2~1.3，结论:电流速断保护只能保护本条线路的一部分，而不能保护全线路，其最大和最小保护范围Lmax和Lmin。
(2) 保护范围（灵敏度KLm）计算（校验）《规程》规定，在最小运行方式下，速断保护范围的相对值 Lb%＞（15%~20%）时，为合乎要求，即（3）动作时限无时限电流速断保护没有人为延时,在速断保护装置中加装一个保护出口中间继电器。
一方面扩大接点的容量和数量，另一方面躲过管型避雷器的放电时间，防止误动作。
t=0s3、对电流速断保护的评价优点：是简单可靠，动作迅速。
缺点：（1）不能保护线路全长；（2）运行方式变化较大时，可能无保护范围。
注意: (1) 在最大运行方式下整定后，在最小运行方式下无保护范围。
二、限时电流速断保护(电流II段)的电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。
三段式电流保护的整定及计算
2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取1.2～1.3。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。
线路三段式电流保护
实验一三段式电流保护一、传统电磁型继电器三段式电流保护（1）实验目的1．掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2．理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
（2）实验原理1．阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区。
图1 三段式电流保护各段的保护范围及时限配合很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图2.11-1。
XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。
第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路X L-2的一部分，其动作时限为t1II= t2I+△t。
无时限电流速断和带时限电流速断是线路XL-1的主保护。
第Ⅲ段为定时限过电流保护，保护范围包括X L-1及XL-2全部，其动作时限为t1III，它是按照阶梯原则来选择的，即t1III=t2III+△t ，t2III为线路XL-2的过电流保护的动作时限。
继电保护试验-三段式电流保护
实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。
2.掌握三段式电流保护的参数整定及各段保护之间的配合。
二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。
其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。
它只能保护线路的一部分，不能保护全长。
（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。
（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。
当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。
（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。
模拟单侧电源系统中，线路发生故障时保护的动作情况。
ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。
三段式电流保护
三段式电流保护电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成 一整套保护，称做三段式电流保护。
三段的区别主要在于起动电流的选择原则不同。
其中速 断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最 大负荷电流来整定的。
一.无时限电流速断保护根据对继电保护速动性的要求，在简单、可靠和保证选择性的前提下，原则上力求装设快速动作的保护。
无时限电流速断保护（又称Ⅰ段电流保护）就是这样的保护，它是反应电流升高而不带时限动作的一种电流保护。
其工作原理可用图3-1所示单侧电源线路的无时限电流保护为例来说明。
图3-1 单侧电源线路无时限电流保护作用原理当线路上发生三相短路时，流过保护1的短路电流为KM M M K Z Z E Z E I +==∑)3( （3—1） 式中M E ——系统等效电源的相电动势；M Z ——系统等效电源到保护安装处之间的正序阻抗；K Z ——保护安装处至短路点之间的正序阻抗。
由式（3-1）可见，当系统运行方式一定时，M E 和M Z 是常数，则流过保护的三相短路电流，是短路点至保护安装处间距离L 的函数。
短路点距电源越远流过保护的三相短路电流越小。
图3-1中曲线1表示，系统在最大运行方式下三相短路时，流过保护的最大三相短路电流)3(K I 随L 的变化曲线。
曲线2，是系统在最小运行方式下两相短路时，流过保护的最小两相短路电流)2(K I 随L 的变化曲线。
对于反应电流升高而动作的电流保护装置而言，能使保护装置起动的最小电流称为保护装置的动作电流，以oper I 表示。
当流过保护装置的电流达到这个值时，保护装置就能起动。
显然，仅当通过被保护线路的电流k I ≥oper I 时，保护装置才会起动。
在图3-1中，以M 处保护为例，当本线路（L MN ）末端发生短路故障时，希望M 处无时限电流速断保护能瞬时动作切除故障，而当相邻线路首端（或称出口处）发生短路故障时，按照选择性要求，M 处保护不应动作，应由N 处保护动作切除故障。
三段式电流速断保护详细整定书讲解
许继wxh-820第31页8定值整定说明10．1三段电流电压方向保护由于电流电压方向保护针对不同系统有不同的整定规则，此处不一一详述。
以下内容是以一线路保护整定为实例进行说明,以做为用户定值整定已知条件：最大运行方式下，降压变电所母线三相短路电流I)3(maX.dl为5500A，配电所母线三相短路电流I)3(maXd为5130A，配电变压器低压.2侧三相短路时流过高压侧的电流I)3(maX.3d为820A。
最小运行方式下，降压变电所母线两相短路电流I)2(maX.1d为3966A，配电所母线两相短路电流I)2(maXd为3741A，配电变压器低压侧两相短路.2时流过高压侧的电流I)2(maX.3d为689A。
电动机起动时的线路过负荷电流Igh为350A，10kV电网单相接地时取小电容电流IC为15A，10kV电缆线路最大非故障接地时线路的电容电流Icx为1.4A。
系统中性点不接地。
相电流互感器变比为300/5，零序电流互感器变比为50/5。
整定计算（计算断路器DL1的保护定值）电压元件作为闭锁元件，电流元件作为测量元件。
电压定值按保持测量元件范围末端有足够的灵敏系数整定。
10.1.1电流电压方向保护一段(瞬时电流电压速断保护)瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流 A n I K K I l d jx k dz 11160513013.1)3(max .2j=⨯⨯==，取110A保护装置一次动作电流A 6600160110K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966I I K dz)2(min,dl lm <===由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。
10.1.2电流电压方向保护二段(限时电流电压速断保护)限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流A A n I K K I l d jx k jdz 20,8.176082013.1)3(max .3.取=⨯⨯==保护装置一次动作电流A 120016020K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966I I K dz )2(min .dl lm>=== 限时电流速断保护动作时间T 取0.5秒。
继电保护教学 三段式电流保护整定计算
继电保护教学三段式电流保护整定计算在电力系统的运行中，继电保护装置起着至关重要的作用，它能够迅速、准确地检测并切除故障，保障电力系统的安全稳定运行。
三段式电流保护作为一种常见的继电保护方式，其整定计算是继电保护教学中的一个重要环节。
一、三段式电流保护的基本原理三段式电流保护通常包括无时限电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）。
无时限电流速断保护的动作电流是按照躲开本线路末端的最大短路电流来整定的。
其优点是动作迅速，能够在最短的时间内切除故障，但它不能保护线路的全长。
限时电流速断保护则是为了弥补无时限电流速断保护不能保护线路全长的不足而设置的。
它的动作电流是按照躲开相邻线路无时限电流速断保护的动作电流来整定的，动作时限比相邻线路的无时限电流速断保护大一个时限级差。
定时限过电流保护的动作电流是按照躲开本线路的最大负荷电流来整定的，其动作时限按照阶梯原则整定，即从电网终端向电源侧逐级增大。
它不仅能够保护本线路的全长，还能够作为相邻线路的后备保护。
二、三段式电流保护的整定计算原则（一）无时限电流速断保护（Ⅰ段）1、动作电流的整定动作电流应躲过被保护线路末端可能出现的最大短路电流，即：＼I_{op1} ＝ K_{rel}I_{kmax}＼其中，＼（I_{op1}＼）为无时限电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 12 13；＼（I_{kmax}＼）为被保护线路末端可能出现的最大短路电流。
2、动作时限无时限电流速断保护的动作时限为 0 秒，即瞬时动作。
（二）限时电流速断保护（Ⅱ段）1、动作电流的整定动作电流应躲过相邻线路无时限电流速断保护的动作电流，即：＼I_{op2} ＝ K_{rel}I_{op1}＇＼其中，＼（I_{op2}＼）为限时电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 11 12；＼（I_{op1}＇＼）为相邻线路无时限电流速断保护的动作电流。
单侧电源输电线路相间短路的三段式电流保护(电流II段III段)
B
2
L2
C
31
3
YT QF
-
信号
+
+
+
KA I
KT t
KS
TA
-
限时电流速断保护的单相原理接线
E A K2
~G 1 L1
B
2
L2
C
32
3
YT QF
-
信号
+
+
+
KA I
KT t
KS
TA
-
限时电流速断保护的单相原理接线
返回
E A K1
B
C
33
~G
1
L1
2
L2
I段AB相间短路
3
YT QF
当灵敏系数校验不能满足要求时，可考虑与相
邻下一校线验路不的满限足时电要流求速断保护配合：
怎么办？
I
II act1
K III II rel act2
t1II t2II t
9
(5)单相原理接线
YT QF
-
信号
+
+
+
KA I
KT t
KS
TA
-
限时电流速断保护的单相原理接线
演示
10
(6)优缺点
优点：能保护本线路全长，且动作时限较短。 缺点：不能做相邻下一线路的后备保护。
返回，即
I III re
I L max
KMS I Lmax
电动机自启动系数
13
I III re
I L max
KMS I Lmax
引入可靠系数
三段式电流保护的工作原理及整定计算
三段式电流保护的工作原理及整定计算
嘿！今天咱们来聊聊“三段式电流保护的工作原理及整定计算”这个超重要的话题呀！
哎呀呀，先来说说这三段式电流保护到底是啥呢？它其实就像是电路的三道防线，分别是电流速断保护、限时电流速断保护和过电流保护。
这三道防线相互配合，共同守护着电路的安全哟！
电流速断保护呢，那可真是个厉害的角色！它动作迅速，一旦检测到电流超过设定值，瞬间就会跳闸，就像一个敏捷的卫士，快速出手保护电路哇！但是它也有个小缺点，就是保护范围有限呢。
限时电流速断保护呀，它弥补了电流速断保护范围小的不足。
它会在一定的时限内动作，既能扩大保护范围，又能保证动作的选择性，是不是很神奇呀？
过电流保护就像是个坚实的后盾！当线路的负荷电流超过了允许值，它就会动作啦。
它的动作时限是按照阶梯原则整定的哟，越靠近电源端，动作时限越长，这样就能避免越级跳闸的情况发生呢！
那这三段式电流保护的整定计算又是咋回事呢？这可就有点复杂啦！首先得确定保护装置的动作电流和动作时限。
动作电流的整定要考虑很多因素，比如线路的最大负荷电流、短路电流等等。
而动作时限的整定则要遵循阶梯原则，保证上下级保护之间的配合协调，哎呀呀，这可真是需要精心计算和仔细考量的呢！
总之，三段式电流保护的工作原理和整定计算可是电力系统中非常重要的知识呀！只有掌握了这些，才能确保电力系统的安全稳定运
行，为我们的生活和工作提供可靠的电力保障哇！怎么样，大家是不是对三段式电流保护有了更清晰的认识呢？。
继电保护实验-三段式电流保护
实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。
2.掌握三段式电流保护的参数整定及各段保护之间的配合。
二、实验内容三段式电流保护分电流速断保护（Ⅰ段保护），限时电流速断保护（Ⅱ段保护）和过电流保护（Ⅲ段保护）：包括以下4个部分：（1）电流保护Ⅰ段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0，反之输出1。
其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流Ⅰ段是瞬时动作，所以延时时间很小（延时0.05S）。
它只能保护线路的一部分，不能保护全长。
（2）电流保护Ⅱ段：其动作原理与电流Ⅰ段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S，它能保护本线路的全长。
（3）电流保护Ⅲ段：其动作原理与电流保护Ⅰ段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。
当满足灵敏度的情况下，它的动作时间应与下一保护的Ⅲ段相配合。
（4）保护出口部分，该部分的功能就是将电流Ⅰ、Ⅱ和Ⅲ段的输出信号相与。
模拟单侧电源系统中，线路发生故障时保护的动作情况。
图3-1 仿真模型图3-2 子系统模型主要模块参数设置如下：（1）三相电源模块：线电压设置为10kV ；A 相的相位角设置参数为0；频率设置参数为50Hz ，内部连接方式设置为Yg ，星形连接；电源的内部电阻设置参数为3Ω；电源内部电感设置参数为0.04H 。
（2）断路器模块：断路器的起始状态设置为closed ，闭合状态，断三相，即A 、B 、C 开关打勾；开、断时间为外部控制，在前面打勾。
（3）三相故障模块：通过对参数的设置，可以选择故障类型、控制信号、开关状态等。
设置起始状态为闭合，故障时间为0.4～1.6S 。
（4）线路：此模块用于模拟线路，线路长度100公里，其余取默认值。
（5）三相负载：按电压10KV ，频率50HZ ，功率500KW 设置。
2三段式电流保护的整定及计算
2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取1.2～1.3。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三段式电流保护的配合原则，其局限性表现在哪些方面？
三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护。
一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定二段又叫限时电流速断，按躲开下级各相邻元件电流速断保护的最大动作范围整定，可以作为本段线路一段的后备保护，比一段多时间t时限。
三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。
电流速断保护（第一段）
对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%-90%。
当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳class="relatedlink">断路器</a>1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流
限时电流速断保护（第二段）
由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。
由于要求它必须保护本线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处发生短路时，它就要起动，在这种情况下，为了保证动作的选择性，就必须使保护的动作带有一定的时限，但又为了使这一时限尽量缩短，我们就考虑使它的保护范围不超过下一条线路速断保护的保护范围，而动作时限则比下一条线路速断保护高出一个时间阶段。
定时限过电流保护（第三段）
过电流保护通常是指其起动电流按躲过最大负荷电流来整定的一种保护。
它在正常运行时不起动，而在电网发生故障时，则能反应于电流增大而动作，它不仅能保护线路的全长，也能保护相邻线路的全长，以起到后备保护的作用。
三段式电流保护局限性：
电流速断保护：不能保护线路全长，在线路较短或运行方式变化较大时可能无保护范围。
限时电流速断保护：不能作为相邻元件的后备保护，受系统运行方式变化较大。
定时限过电流保护：动作时间长，越靠近电源端其动作时限越大，对靠电源端的故障不能快速切除。
