电力系统分析之短路电流计算讲课稿

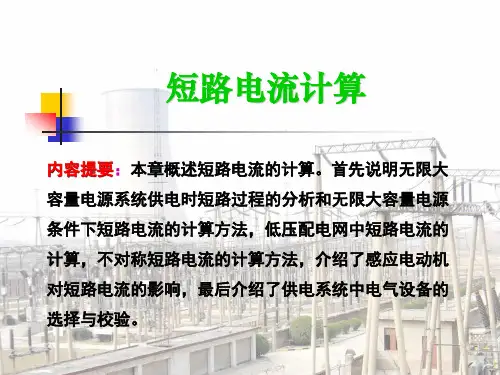

短路电流计算培训课件
二、短路过程的简单分析
f (3)
析uA全uAU响左mU应边simns；：int短与t路电R后源kRl k，l相每连相的阻短抗路iiaa 变回小路，—R—其 R分稳
态电流值必将增大；但由LLkl于kl 存在电感，故 LL
电uB流uU不B mU能simns突int变t，12将10200出0 现非周i期ibb 分量电R流R ，
正常的电力系统中，除中性点之外，相与相和相与地之间是 绝缘的，不论由于何种原因使绝缘遭到破坏,不同电位的导电部 分之间的低阻抗短接而构成通路，即所谓电力系统发生了短路 故障。
Network Optimization Expert Team
一、短路及其原因、后果 原因：
1. 概 述
1）电气绝缘损坏 2）误操作 3）自然灾害（雷电、大风、雨雪、地震、鸟兽害等）
Network Optimization Expert Team
二、短路的类型
1. 概 述
4）两相接地短路：中性点不接地系统中，任意两相发生单 相接地而产生的短路。
Network Optimization Expert Team
三、计算短路电流的目的
1. 概 述
（1） 选择和校验电气设备
（2） 继电保护装置的整定计算
Network Optimization Expert Team
一、短路及其原因、后果 后果：
（1） 短路的电动效应和热效应 （2） 电压骤降 （3） 造成停电事故 （4） 影响系统稳定 （5） 产生电磁干扰
1. 概 述
Network Optimization Expert Team
1. 概 述
Network Optimization Expert Team
短路电流计算教学课件
计算步骤
逐步演示短路电流的计算 过程，包括各个参数的计 算和最终的短路电流计算 。
计算结果分析
结果展示
展示计算得到的短路电流值，并对比 其他相关标准或规范的要求。
结果解读
分析计算结果的含义和解释，说明短 路电流的大小对电力系统的影响和可 能产生的后果。
实例总结与启示
实例总结
回顾整个实例的计算过程和分析结果，强调短路电流计算的 重要性和应用。
03
短路电流的的影响因素及 降低措施
影响短路电流的因素
系统阻抗
包括电源内阻、线路阻抗、变 压器阻抗等，系统阻抗越大， 短路电流越小。
接地方式
不同的接地方式会影响故障点 的阻抗，从而影响短路电流的 大小。
系统电压
系统电压的高低直接影响短路 电流的大小，电压越高，短路 电流越大。
运行方式
不同的系统运行方式，如并列 运行、分列运行等，会对短路 电流产生影响。
短路电流的防护措施
学习如何选择合适的电气设备、导线截面以及保护装置，以预防和 控制短路电流的危害。
学习方法建议
1 2 3
理论学习与实践操作相结合
在学习短路电流计算的理论知识的同时，结合实 际案例进行操作练习，加深对知识点的理解和掌 握。
多渠道获取学习资源
除了教材和教学课件，学生还可以通过网络、图 书馆等途径获取相关的学习资料和辅导书籍，拓 宽学习视野。
短路电流计算的基本原理
欧姆定律应用
在已知电路阻抗和电压条件下 ，通过欧姆定律可计算短路电
流。
等效电路法
将复杂的电路简化为等效电路 ，便于计算分析。
对称分量法
对于不对称故障，通过对称分 量法将电流分解为正序、负序 和零序分量，分别计算后再合 成。
电力系统中的短路电流计算与分析
电力系统中的短路电流计算与分析电力系统是现代社会不可或缺的基础设施，而短路电流的计算与分析是电力系统设计和运行中的重要环节。
短路电流指的是在电力系统中发生故障时，电流在短路点上的瞬时值。
准确计算和分析短路电流可以帮助工程师评估系统的稳定性、选择合适的设备和保护装置，以及进行系统的可靠性分析。
在电力系统中，短路电流通常是由设备故障、线路短路或操作失误等原因引起的。
短路电流的计算与分析是基于电路理论和电力系统的拓扑结构进行的。
首先，需要了解电力系统的拓扑结构，包括发电机、变压器、线路和负荷等元件的连接方式和参数。
然后，根据故障点的位置和类型，可以确定故障电路的拓扑结构。
接下来，通过应用电路理论和电流平衡原理，可以建立故障电路的等效电路模型。
在短路电流计算中，常用的方法包括对称分量法和复序分量法。
对称分量法基于对称分量理论，将三相不对称故障转化为三个对称故障进行计算。
复序分量法则是基于复序分量理论，将三相不对称故障转化为正序、负序和零序三个复序分量进行计算。
这两种方法各有优缺点，根据具体情况选择合适的方法进行计算。
短路电流的分析是根据计算结果对电力系统的各个方面进行评估和分析。
首先，可以评估系统的稳定性。
短路电流过大可能导致设备过载或熔断器跳闸，从而造成系统的不稳定。
通过对短路电流进行分析，可以确定系统是否满足设备的额定容量和保护装置的动作特性，以确保系统的稳定运行。
其次，短路电流的分析还可以帮助选择合适的设备和保护装置。
不同类型的故障可能导致不同的短路电流，因此需要根据不同故障类型的短路电流进行选择。
例如，对于高短路电流的故障，需要选择能够承受较大电流的设备和保护装置，以确保系统的可靠性。
此外，短路电流的分析还可以进行系统的可靠性分析。
通过对短路电流进行概率分析，可以评估系统的可靠性水平。
例如，可以计算系统在不同故障条件下的可用性和平均故障间隔时间，以评估系统的可靠性指标。
综上所述，电力系统中的短路电流计算与分析是电气工程领域中的重要课题。

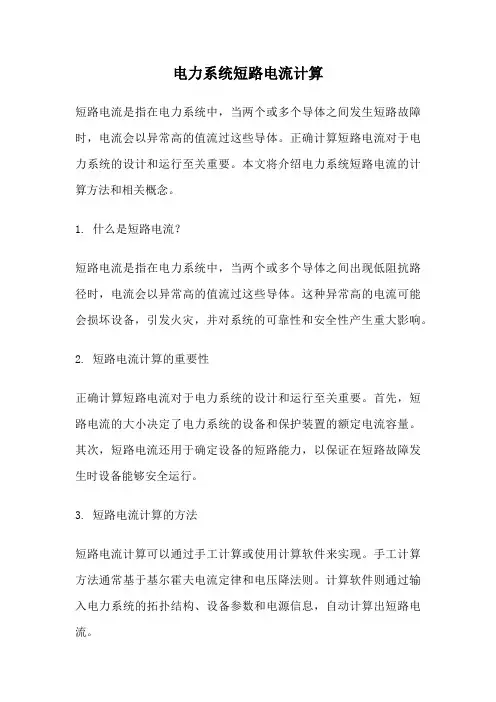

电力系统短路电流计算
电力系统短路电流计算短路电流是指在电力系统中，当两个或多个导体之间发生短路故障时，电流会以异常高的值流过这些导体。
正确计算短路电流对于电力系统的设计和运行至关重要。
本文将介绍电力系统短路电流的计算方法和相关概念。
1. 什么是短路电流？短路电流是指在电力系统中，当两个或多个导体之间出现低阻抗路径时，电流会以异常高的值流过这些导体。
这种异常高的电流可能会损坏设备，引发火灾，并对系统的可靠性和安全性产生重大影响。
2. 短路电流计算的重要性正确计算短路电流对于电力系统的设计和运行至关重要。
首先，短路电流的大小决定了电力系统的设备和保护装置的额定电流容量。
其次，短路电流还用于确定设备的短路能力，以保证在短路故障发生时设备能够安全运行。
3. 短路电流计算的方法短路电流计算可以通过手工计算或使用计算软件来实现。
手工计算方法通常基于基尔霍夫电流定律和电压降法则。
计算软件则通过输入电力系统的拓扑结构、设备参数和电源信息，自动计算出短路电流。
手工计算方法中，首先需要确定短路发生的位置和类型。
常见的短路类型包括对地短路、相间短路和相间对地短路。
接下来，需要绘制电力系统的等值图，将各个设备抽象成等值电源和等值阻抗。
然后，根据基尔霍夫电流定律和电压降法则，建立节点电流方程和支路电压方程。
最后，通过求解这些方程，可以得到短路电流的数值。
4. 短路电流计算的影响因素短路电流的大小受到多个因素的影响。
首先，电源的额定电流和短路容限决定了短路电流的上限。
其次，电力系统的拓扑结构和设备参数也会对短路电流产生影响。
例如，较短的线路长度和较大的变压器容量会导致较大的短路电流。
此外，电力系统的运行状态和负荷水平也会对短路电流产生影响。
5. 短路电流计算的应用短路电流计算的结果可以用于电力系统的多个方面。
首先，它可以用于设备的选型和保护装置的设置。
通过确定设备的短路能力和保护装置的额定电流容量，可以确保设备能够安全运行并提高系统的可靠性。
电力系统稳态分析中的短路电流计算方法
电力系统稳态分析中的短路电流计算方法电力系统的稳态分析是确保电力系统稳定运行的重要任务之一。
其中，短路电流计算是电力系统稳态分析的核心内容之一。
短路电流是指在电力系统中出现故障时，电流途径变得有限，导致电流异常增大的现象。
1. 短路电流的定义和影响因素短路电流是指在电力系统中发生故障时，通过短路路径的电流。
它的计算对电力系统的设备选择、保护装置的设置和设备的运行具有重要意义。
短路电流的大小受到以下几个主要因素的影响：- 系统电压：电压越高，短路电流越大。
- 故障点位置：故障点越靠近电源侧，短路电流越大。
- 系统阻抗：系统的电抗和阻抗越小，短路电流越大。
- 发电机容量：发电机容量越大，短路电流越大。
2. 短路电流计算方法短路电流的计算方法主要包括以下两种常用方法：对称分量法和潮流法。
(1) 对称分量法：对称分量法基于对称分量的概念，将三相电流分解为正序、负序和零序三个对称分量。
其中，正序分量代表正常运行的三相电流，负序分量代表系统的不平衡现象，而零序分量代表系统的故障短路电流。
通过计算零序分量即可得到短路电流。
对于对称分量法的计算过程，需要先求得正序电压和正序电流，再根据正序电流和负序电流的关系，求得负序电流。
最后，通过负序电流和零序电流的关系，计算得到零序电流，即故障短路电流。
(2) 潮流法：潮流法是基于电力系统的潮流计算理论，通过建立系统的节点支路矩阵和节点电流潮流方程组，求解得到短路电流。
潮流法相对复杂，但更为准确，适用于复杂的电力系统。
潮流法计算短路电流的步骤包括：a. 建立节点支路矩阵，确定节点间的电压关系；b. 建立节点电流潮流方程组，包括潮流平衡方程和支路电流方程；c. 求解潮流方程组得到节点电压和支路电流；d. 根据支路电流计算短路电流。
3. 短路电流计算的应用和意义短路电流的计算结果对电力系统的设备选型、保护装置的设置和运行具有重要意义。
以下是短路电流计算结果的一些应用和意义：- 设备选型：短路电流计算可以确定设备在故障短路电流下的能力，从而指导设备选型。

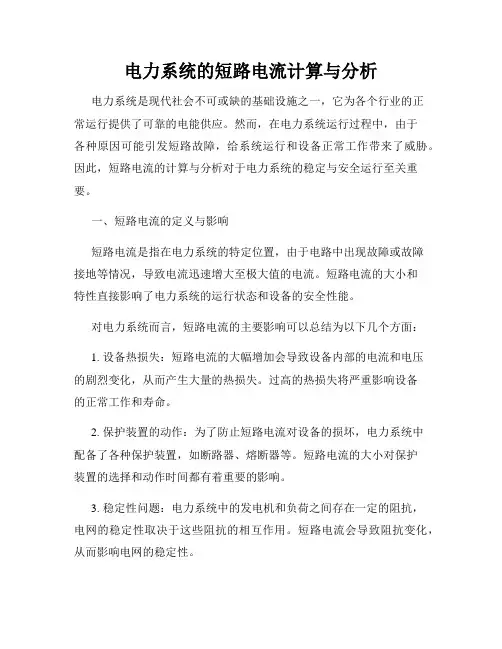

电力系统的短路电流计算与分析
电力系统的短路电流计算与分析电力系统是现代社会不可或缺的基础设施之一，它为各个行业的正常运行提供了可靠的电能供应。
然而，在电力系统运行过程中，由于各种原因可能引发短路故障，给系统运行和设备正常工作带来了威胁。
因此，短路电流的计算与分析对于电力系统的稳定与安全运行至关重要。
一、短路电流的定义与影响短路电流是指在电力系统的特定位置，由于电路中出现故障或故障接地等情况，导致电流迅速增大至极大值的电流。
短路电流的大小和特性直接影响了电力系统的运行状态和设备的安全性能。
对电力系统而言，短路电流的主要影响可以总结为以下几个方面：1. 设备热损失：短路电流的大幅增加会导致设备内部的电流和电压的剧烈变化，从而产生大量的热损失。
过高的热损失将严重影响设备的正常工作和寿命。
2. 保护装置的动作：为了防止短路电流对设备的损坏，电力系统中配备了各种保护装置，如断路器、熔断器等。
短路电流的大小对保护装置的选择和动作时间都有着重要的影响。
3. 稳定性问题：电力系统中的发电机和负荷之间存在一定的阻抗，电网的稳定性取决于这些阻抗的相互作用。
短路电流会导致阻抗变化，从而影响电网的稳定性。
二、短路电流计算方法短路电流的计算是电力系统设计和运行中的重要任务之一。
根据电力系统的规模和性质的不同，有多种方法可以用于短路电流的计算。
下面介绍几种常用的计算方法：1. 对称分量法：对称分量法是一种常用的简化计算短路电流的方法，它基于对称分量的分析。
通过将电力系统转化为对称分量，可以简化短路电流的计算过程，提高计算的准确性。
2. 等值电路法：等值电路法是一种基于电路理论的计算短路电流的方法。
通过将电力系统转化为等效的简化电路，可以采用传统的电路分析方法计算短路电流。
3. 数值仿真法：数值仿真法是一种基于计算机模拟的方法，通过对电力系统进行数值计算和仿真，得到系统中各位置的短路电流。
数值仿真法准确性高，适用于复杂的电力系统计算。
三、短路电流分析与应用在进行短路电流计算后，还需要对计算结果进行分析和应用。
电力系统中的短路电流分析与计算
电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。
当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。
因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。
一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。
短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。
二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。
首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。
2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。
通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。
这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。
3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。
通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。
这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。
三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。
因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。
2. 故障位置电力系统中，故障位置对短路电流计算至关重要。
根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。
3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。
电力系统中的短路电流计算与分析
电力系统中的短路电流计算与分析电力系统是现代社会运转的重要基础设施，而短路电流是电力系统中的常见问题之一。
短路电流可能导致设备受损、系统不稳定甚至引发火灾等严重后果，因此，对于电力系统中的短路电流进行准确计算与分析至关重要。
短路电流是指在电力系统中发生故障时的电流值。
当电力系统中的故障发生时，电流会从正常路径上受阻，流向故障点，这就形成了短路电流。
短路电流的大小取决于多种因素，包括系统的电压等级、故障类型、线路阻抗等。
准确计算和分析短路电流可以帮助我们了解电力系统的可靠性、设备的额定负荷和选择适当的保护措施。
在计算和分析短路电流之前，首先需要了解电力系统的拓扑结构和电路参数。
电力系统由发电厂、变电站、输电线路和配电设备等组成。
针对不同的故障情况，我们需要考虑不同的电路参数，如电压、电流和阻抗等。
这些数据是计算短路电流的基础。
基于电力系统的拓扑结构和电路参数，我们可以使用多种方法来计算和分析短路电流。
其中最常用的方法是对称分量法和迭代法。
对称分量法是一种常见的计算短路电流的方法。
它基于对称分量的概念，将电力系统中的三相电流分解为正序、负序和零序三个分量。
通过计算这些对称分量的电流值，我们可以得到系统中的短路电流。
迭代法是另一种常用的计算方法。
该方法基于节点电流方程和电压/电流元件模型，通过迭代计算来获得短路电流。
迭代法可以考虑系统中的非线性元件、电流限制和保护设备的动作等因素。
无论采用哪种方法，计算和分析短路电流时需要注意几个关键因素。
首先是故障类型，包括对地短路、对线短路和相间短路等。
不同的故障类型有不同的计算方法和参数。
其次是电力系统的接地方式，包括星形接地和直接接地等。
不同的接地方式也会对短路电流的计算和分析产生影响。
此外，还需要考虑电力系统的负荷特性和保护设备的动作特性等。
完成短路电流的计算和分析后，我们需要对计算结果进行评估和解读。
通常，我们将短路电流与设备的额定电流进行比较，以确定设备是否能够承受短路电流。
电力系统的短路电流计算
电力系统的短路电流计算电力系统的短路电流计算是电力工程中一个非常重要的环节，它可以帮助工程师确保电力系统的运行安全和稳定。
短路电流计算通常涉及到电力系统的拓扑结构、电气设备的参数以及电源的特性等多个方面，本文将详细介绍短路电流计算的方法和步骤。
一、短路电流计算的目的短路电流计算的主要目的是确定电力系统中的各个节点、支路以及设备上出现短路时所产生的电流大小，从而判断设备和电气系统是否能够承受这些电流并确保系统的正常运行。
通过短路电流计算，我们可以评估电力系统的稳定性、选择合适的保护设备以及确定设备参数和系统结构等重要工作。
二、短路电流计算的方法1. 传统短路电流计算法传统的短路电流计算法主要通过手工计算实现，通常包括以下几个步骤：首先，需要确定电力系统的拓扑结构，包括各个节点的连线关系和支路连接情况；其次，需要收集系统中各个设备的参数，如电流互感器、变压器、发电机等的额定值以及阻抗等参数；然后，根据短路电流计算公式，对各个节点进行计算，并确定电流的大小和方向；最后，通过对计算结果的分析，判断系统的稳定性和是否需要采取相应的措施进行改进。
2. 计算软件辅助短路电流计算法随着计算机技术的不断发展，短路电流计算方法也得到了很大的改进。
现在，我们可以利用专业的电力系统计算软件来辅助进行短路电流的计算。
这些软件可以根据用户输入的电力系统拓扑结构和设备参数，自动进行计算并输出结果。
相比传统的手工计算方法，计算软件的优势在于可以大大提高计算效率和准确性，并且可以处理更加复杂的电力系统结构和参数。
三、短路电流计算的步骤无论是传统的手工计算方法还是计算软件辅助计算方法，短路电流计算的步骤大体上是相似的，下面是一个典型的短路电流计算的步骤：1. 收集系统参数：包括电力系统的拓扑结构、设备参数以及电源特性等信息。
2. 建立短路电流模型：根据系统参数，建立电力系统的等值电路模型，主要包括发电机、线路、变压器、负荷等元件。
电力系统中的短路电流计算与分析
电力系统中的短路电流计算与分析电力系统是现代社会的重要基础设施之一，而其中的短路电流问题一直是工程师们关注的焦点。
短路电流的计算与分析对电力系统的设计和运行起着至关重要的作用。
本文将从电力系统中短路电流计算的基本原理和方法入手，逐步深入探讨其影响因素和分析手段，旨在帮助读者理解和应用这一重要的工程问题。
一、电力系统中短路电流的基本概念和原理电力系统中的短路电流指的是当系统中的两个节点之间发生短路时，通过短路的电流。
短路电流是由系统内的发电机、变压器、母线、开关、输电线路等元件短路所形成的。
短路电流可能引起设备的过流损坏，甚至对整个电力系统的安全稳定产生严重威胁，因此短路电流的计算和分析是电力系统设计和运行中必不可少的工作。
在理解短路电流的计算和分析之前，我们首先需要了解几个基本概念。
首先是电路的短路故障，即电路中某一段或多段发生异常短路现象。
其次是电路的截面，即电路中某一个点到地的等效电阻。
最后是短路电流的分布，即短路电流通过不同元件和设备时的大小和方向。
短路电流的计算和分析是一项复杂的工作，需要考虑多个因素的影响。
下面我们将逐个分析这些因素。
二、影响短路电流计算的因素1.发电机的贡献：发电机的内部电阻、励磁电抗和端电压对短路电流的大小和分布有着重要影响。
当发电机的电抗较大时，短路电流较小；而当发电机的负载较大时，短路电流较大。
2.变压器的贡献：变压器的电阻、电抗和变比对短路电流的大小和分布有一定影响。
当变压器的电抗较大时，短路电流较小；而当变压器的容量较大时，短路电流较大。
3.输电线路的贡献：输电线路的电阻、电抗和长度对短路电流的大小和分布有明显影响。
当输电线路的长度较短时，短路电流较小；而当输电线路的电阻较大时，短路电流较大。
4.开关和保护设备的贡献：开关和保护设备的额定电流和故障电流对短路电流的大小和分布有直接影响。
当开关和保护设备的额定电流较小时，短路电流较小；而当开关和保护设备的额定电流较大时，短路电流较大。
短路电流的计算供电技术课件
t T fi
第16页/共166页
短路过程的电压、电流相量图及电流波形图 如图3-3所示。
图3－3 短路时电压、电流相量图及电流波形图
第17页/共166页
在电源电压及短路地点不变的情况下，讨论短路全电 流达到最大值的条件：
ik(3A)
Izm
sint
kl
[Im
sin(
)
I zm sin(
kl
)]e
取 Uav 1.05UN ；
Rkl 、X kl —— 归算至短路点所在段的电源至短路点间的
总电阻和总电抗。
第27页/共166页
短路参数计算中的平均电压Uav
标准电压等级的平均电压 (kV) 标准电压 0.127 0.22 0.38 3 6 10 35 110 平均电压 0.133 0.23 0.4 3.15 6.3 10.5 37 115
就是短路电流周期分量，称之为稳态短路电流（6） ，
以Iz表示其有效值。
I 。I k如t果电源电压维
持恒定，则短路后任何时刻的短路电流周期分量始终不
变。所以有
Izt0 Izt I Iz
习惯上把这一短路电流周期分量有效值写作 I K ，即：
Iz
Ik
I
(3) k
第24页/共166页
（7）短路电流次暂态值 短路电流次暂态值是指短路以后幅值最大的一个周
第3页/共166页
图3－1 短路类型及其表示符号
第4页/共166页
二、短路的类型
A
I (3) k.A
电源 0
B
I (3) k.B
C
I (3) k.C
k(3)
负荷
a) 三相短路
I (3) k.A
电力系统的短路电流计算及分析
电力系统的短路电流计算及分析第一章：引言电力系统是现代工业生产以及现代社会运转不可或缺的基础设施。
电力系统中最常见的故障之一就是短路故障，因此短路电流计算及分析是电力系统安全运行的重要组成部分。
本文将介绍电力系统短路电流的定义及计算方法，并探讨短路电流对电力设备运行及保护系统的影响。
第二章：电力系统短路电流的定义短路电流是指由于电力系统中短路故障所引起的电流。
短路故障正常情况下不会发生，但由于设备老化、损坏或者操作疏忽，可能会导致短路故障的发生。
短路电流是电力系统中最大的电流，其大小取决于电力系统的构成、电压等级以及短路元件的电气特性。
第三章：短路电流计算及分析3.1 短路电流计算方法短路电流的计算方法有多种，其中最常用的方法有两种：对称分量法和电抗分布法。
对称分量法是指在三相电力系统中，将短路电流分解为正序、负序和零序三个分量的和。
其中正序短路电流在三相平衡的情况下具有最大值，负序短路电流在不平衡的情况下具有最大值。
电抗分布法是指根据电力系统中各个元件的等效电气特性，采用电抗分布图的方法计算短路电流。
该方法可用于计算任意电力系统的短路电流，精度较高。
3.2 短路电流分析短路电流对电力设备的运行及保护系统有重要影响，常见的影响有以下几个方面：（1）设备的承受能力电力系统中各个设备的额定电流都是有限的，当短路电流超出设备的承受能力时，设备可能会出现损坏或烧毁的情况。
（2）保护装置的选择及设置保护系统中的保护装置需要根据短路电流的大小来选择及设置，如果短路电流被高估或低估，都可能导致保护系统的失效。
（3）接地保护电力系统中的中性点需要接地保护，当短路电流超过中性点接地保护的额定电流时，就会引起接地故障。
（4）电磁暂态短路电流在短时间内变化较大，可能会对电力系统中的电磁暂态产生影响，如引起电气设备的振荡、闪络等故障。
第四章：结论电力系统中的短路电流计算及分析是电力系统安全运行的重要组成部分，正确计算和分析短路电流有助于预防短路故障的发生，保障电力系统的稳定运行。
短路电流及其计算培训讲义(共 37张PPT)
( 3 ) " ( 3 ) i 2 . 5 5 I s h
( 3 ) " ( 3 ) i 1 . 8 4 I s h
( 3 ) " ( 3 ) （对高压系统） I 1 . 5 1 I s h
( 3 ) " ( 3 ) （对低压系统） I 1 . 0 9 I s h
三相短路容量：
( 3 ) S k
Uk % Uc2 所以 X T 100 SNT
2 2 US % U U U % * k d c c k 标幺值 X XX T T d 1 0 0S 0 0 S N . T S d 1 N T
§3.2 无限大容量电力系统中三相短路电流 的计算
3、三相短路电流的计算 三相短路电流周期分量有效值的标么值:
Sd Sd Id 3 U 3 U d c
基准电流 基准电抗
Ud Uc2 Xd 3Id Sd
2、 供电系统各元件电抗标幺值
2 2 S U U * X d c c S ①电力系统的电抗标幺值 X S X S S d S k d k
式中，Sk为电力系统变电所高压馈电线出口处的短路容量。
A* A
Ad
某量的标幺值=该量的实际值(任意单位)/该量的基准值(与实际值同单位)
按标幺值法进行短路计算时，一般是先选定基准容量Sd
和基准电压Ud。
§3.2 无限大容量电力系统中三相短路电流 的计算
基准容量取
S 1 0 0 M V A d
U U 1 . 0 5 U d c N
基准电压取元件所在处的短路计算电压为基准电压，即
第三章 短路电流及其计算
主讲人：田行军
tianxingjun66@
电力系统短路电流的计算与分析
电力系统短路电流的计算与分析电力系统是现代社会不可或缺的基础设施之一，它为我们的生活提供了稳定可靠的电力供应。
然而，电力系统在运行过程中常常会遇到一些故障，其中最常见和严重的故障之一就是短路故障。
短路故障会引起电流异常增大，可能引发火灾、设备毁坏甚至电网崩溃等严重后果。
因此，计算和分析电力系统的短路电流是非常重要的。
短路电流指的是在短路点或短路区域产生的电流。
为了保证电力系统的安全运行，必须对短路电流进行准确的计算和分析。
首先，要计算短路电流，需要了解短路故障的类型。
短路故障一般分为单相短路和三相短路。
单相短路指的是电网中某一个相与地或两个相之间产生短路，而三相短路指的是三个相之间形成短路。
对于不同类型的短路故障，计算短路电流的方法也有所不同。
其次，要计算短路电流，还需要了解电力系统的参数和拓扑结构。
电力系统的参数包括发电机、变电站、输电线路、变压器等各个组成部分的电阻、电抗、容抗等参数。
拓扑结构指的是电力系统的连通关系，即各个组成部分之间的连接方式。
只有掌握了这些基础信息，才能进行短路电流的计算和分析。
短路电流的计算通常分为三个步骤。
首先，需要进行潮流计算，确定电力系统中各个节点的电压和电流。
其次，根据潮流计算的结果，选取短路点或短路区域，并假设所有其他节点均为短路。
然后，根据短路点或短路区域处的电阻、电抗、容抗等参数，进行短路电流的计算。
计算中常用的方法包括梯级方法、复合方法、综合法等。
这些方法都有各自的特点和适用范围，根据具体情况选择合适的方法进行计算。
短路电流的分析是对计算结果的解读和评估。
分析的目的是确定短路电流是否满足电力系统的安全要求，并对不满足要求的情况提出相应的措施。
分析需要考虑短路电流对设备的影响、电力系统的稳定性、保护装置的动作特性等因素。
通过对短路电流进行分析，可以帮助工程师制定合理的保护方案，提高电力系统的运行可靠性。
然而，短路电流的计算和分析并不是一项简单的任务，它涉及到电力系统的复杂性和多变性。
短路电流计算讲义(精品)
定性分析：
三相短路，阻抗突变，发生暂态过渡过程，k点右侧，没
有电源，电流衰减到零，k点左侧有电源，L↓,I↑,但因为是
感性负荷，I不突变，出现了周期分量。
定量分析：
三相对称，取A相分析。 A相短路电流应满足微分方程：
Lkl
dik dt
Rklikl
Um sin(ωt α)
u Um sin(ωt α)
造成的影响，需要计算三相短路电流。
7
3.2 短路电流暂态过程分析
当短路突然发生时，系统原来的稳定工作状态 遭到破坏，需要经过一个暂态过程才能进入短路稳 定状态。
供电系统中的电流在短路发生时也要增大，经过 暂态过程达到新的稳定值。
什么是短路电流的暂态过程？ 短路发生后，电流在短时间内突然增大，经过
一段时间，短路电流有所减少，系统又重新稳定 在一个稳定的状态。
实际上，真正的无限大容量电源系统是不存在的。 然而对于容量相对于用户供电系统容量大得多的电力 系统，当用户供电系统的负荷变动甚至发生短路时，电力 系统变电所馈电母线上的电压能基本维持不变。 如果电力系统的电源总阻抗不超过短路电路总阻抗的 5％～10％，或当电力系统容量超过用户供电系统容量50倍 时，可将电力系统视为无限大容量系统。
1
3、短路产生的原因
①电气设备载流部分的绝缘材料老化、损坏。 ②雷击或过电压击穿、风灾引起断线等。 ③工作人员误操作，如带负荷拉刀闸、检修线
路或设备未拆除地线就合闸供电。 ④其他外来物体搭在裸线上。 ⑤挖沟损伤电缆。
2
3.1.2 短路的种类
短路的基本类型
得短路全电流有效值近似式子：
Ikt
I2 pt
I2 spt
30
短路电流最大有效值发生在短路后第一个周期内，称为短路 全电流的最大有效值，简称冲击电流的有效值。
电力系统的短路电流计算与分析方法
电力系统的短路电流计算与分析方法电力系统中的短路电流计算与分析是电力工程领域中的重要内容之一。
短路电流是指在电路中出现缺陷时，电流会增加至异常高值的现象。
在电力系统中，短路电流可能会造成设备损坏、引发事故甚至造成电网崩溃，因此对短路电流进行准确计算和分析是非常必要的。
本文将介绍电力系统的短路电流计算与分析方法，以帮助读者更好地理解和应用。
一、短路电流的概念短路电流是指在电力系统中由于各种原因导致电路中出现故障时，电流突然增大的现象。
短路电流的大小取决于电源的额定容量、电路的阻抗以及短路发生位置等因素。
通常情况下，短路电流会比正常工作状态下的电流大数倍甚至几十倍以上，因此需要对短路电流进行准确计算和分析。
二、短路电流计算的方法1. 齐次圈法齐次圈法是一种常用的短路电流计算方法，其基本思想是通过理想变压器等效将不同电网区域连接为一圈，根据支路阻抗和负荷参数进行复加计算，最终得出各个节点处的短路电流。
这种方法具有计算简便、准确度高的特点，在实际工程中得到广泛应用。
2. 阻抗矩阵法阻抗矩阵法是另一种常用的短路电流计算方法，其基本思想是通过建立节点与节点之间的阻抗矩阵，利用克拉默法则求解各个节点处的短路电流。
这种方法适用于复杂电力系统的计算，可以准确地得出各节点处的短路电流大小和相位。
三、短路电流计算与分析的意义短路电流计算与分析是电力系统保护的基础工作，其重要性不言而喻。
准确计算和分析短路电流有助于设计合理的保护装置，及时排除故障，保障电网的安全稳定运行。
同时，对短路电流进行深入研究还可以帮助优化电网结构，提高电网的运行效率和可靠性。
四、短路电流计算与分析的应用短路电流计算与分析方法在电力系统规划、设计、运行和维护中都有着广泛的应用。
在电力系统规划设计阶段，通过对短路电流进行准确计算和分析可以确定各个节点的故障电流，为合理选取设备参数和保护装置提供依据；在电力系统运行管理中，及时对短路电流进行监测和分析可以发现潜在的故障风险，做好预防措施；在电力系统维护过程中，定期对短路电流进行检测和分析可以确保设备运行正常，延长设备的使用寿命。
短路电流计算教学课件
在进行短路电流计算时，应充分考虑电路阻抗的影响，并 根据实际情况进行修正。同时，为了减小电路阻抗对短路 电流的影响，应选择合适的导线材料和截面积，并合理设 计电路布局和布线方式。
短路点的选择
短路点的选择是短路电流计算中的一 个重要步骤，它决定了短路电流的大 小和方向。在选择短路点时，应充分 考虑电源、负荷和电路的实际情况， 并选择适当的短路点位置。
VS
在选择短路点时，应注意以下几点： 首先，应选择在电源侧或负荷侧的适 当位置；其次，应选择在电路中电势 较高的位置；最后，应选择在便于计 算和分析的位置。
特点
短路电流计算是电力系统故障分 析和保护配置的重要依据，其计 算结果直接影响电力系统的安全 稳定运行。
短路电流计算的重要性
保障电力系统安全
短路电流计算有助于评估电力系统的 安全性能，为保护装置的配置和整定 提供依据，防止设备损坏和系统崩溃 。
提高供电可靠性
降低维护成本
准确的短路电流计算有助于合理选择 电气设备，降低维护成本和延长设备 使用寿命。
安全意识培养
强调短路电流计算中的安全意识 ，让学生认识到安全的重要性。
安全操作规范
介绍短路电流计算中的安全操作 规范，确保学生在操作过程中的
安全。
安全事故案例分析
选取短路电流计算中发生的安全 事故案例，引导学生分析原因，
加强安全教育。
THANKS
感谢观看
叠加原理法
总结词：精度较高
详细描述：叠加原理法是将电路中的各个元件对电流的贡献分别计算，然后将各部分电流叠加得到总短路电流。该方法精度 较高，适用于较复杂的电路。
电力系统的短路电流计算与分析
电力系统的短路电流计算与分析简介电力系统是现代工业和居民生活中不可或缺的基础设施，而短路电流计算与分析是电力系统的重要研究和工程应用之一。
本文将介绍电力系统的短路电流计算与分析的意义、计算方法以及分析结果的应用。
一、短路电流计算的意义电力系统中的短路电流是指电力系统出现故障时，电流超过额定值的现象。
短路电流的计算和分析对于电力系统的设计、运行和保护都具有重要的意义。
1. 电力系统的设计：在电力系统的设计阶段，短路电流的计算可以帮助确定合适的设备参数，确保系统的可靠性和经济性。
根据短路电流的计算结果，设计人员可以选择合适的开关设备、绝缘等级、导线截面等参数，保证设备能够承受短路电流的冲击。
2. 电力系统的运行：短路电流计算可以帮助运行人员了解系统中各个节点和设备的短路电流情况，定期检查系统的稳定性和安全性。
如果某个节点的短路电流超过了设备的额定值，可能会引发设备的损坏和系统的停电。
因此，运行人员需要根据短路电流的计算结果来调整系统参数和运行策略，确保系统的正常运行。
3. 电力系统的保护：电力系统中的保护装置需要能够快速、可靠地检测和隔离故障，以保护设备和人员的安全。
短路电流的计算可以为保护装置的选择和设置提供依据。
通过分析短路电流的分布情况，可以确定最佳的保护装置的故障检测时间和断开时间，提高系统的可靠性和安全性。
二、短路电流计算的方法短路电流的计算是基于电力系统的拓扑结构、电源参数、负载参数和故障类型等因素进行的。
常用的短路电流计算方法包括复纯计算法、复合阻抗法和解析法等。
1. 复纯计算法：复纯计算法是一种简化且较为常用的计算方法。
它基于近似的电源模型，将复杂的电力系统简化为等值电路，然后利用电路分析方法计算短路电流。
复纯计算法适用于较为简单的电力系统，但在复杂系统中需要谨慎使用。
2. 复合阻抗法：复合阻抗法是一种计算短路电流的准确方法。
它考虑了电源的动态特性和网络的传输特性，通过建立电源和负载之间的复合阻抗模型进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统分析之短路电流计算电力系统是由生产、输送、分配、及使用电能的发电机、变压器、电力线路和用户组成一个整体，它除了有一次设备外还应有用于保护一次设备安全可靠运行的二次设备。
对电力系统进行分析应包括正常运行时的运行参数和出现故障时的故障参数进行分析计算。
短路 是电力系统出现最多的故障，短路电流的计算方法有很多，而其中以“应用运算曲线”计算短路电流最方便实用。
应用该方法的步骤如下：1、 计算系统中各元件电抗标幺值； 1）、基准值，基准容量（如取基准容量Sj=100MV A ），基准电压Uj 一般为各级电压的平均电压。
2）系统中各元件电抗标幺值计算公式如下：发电机 ϕCos P S X Xe j d d /100%''"*⋅= 式中"*d X 为发电机次暂态电抗百分值 变压器 ej d b S S U X ⋅=100%*式中U d %为变压器短路电压的百分值 线路 20*ej j U S L X X ⋅= 式中X 0为每仅是电抗的平均值（架空线为0.4欧/公里）电抗器 2*3100%jj e e k k U S I U X X ⋅⋅=式中X k %为电抗器的短路电抗百分值 系统阻抗标幺值 Zhj x S S X =* S Zh 断路器的遮断容量2、 根据系统图作出等值电路图, 将各元件编号并将相应元件电抗标幺值标于元件编号下方；3、 对网络化简,以得到各电源对短路点的转移电抗,其基本公式有:串联X 1X 2X3X 3 =X 1+X 2并联X 1X 2X32121213//X X X X X X X +⋅==三角形变为等值星形X 23X 12X 13X 3X 1X 213231213121X X X X X X ++⋅=13231223122X X X X X X ++⋅=13231223133X X X X X X ++⋅=星形变为等值三角形X 2X 1X 3X 13X 12X 233212112X X X X X X ⋅++= 1323223X X X X X X ⋅++= 2131331X X X X X X ⋅++= 4、 将标幺值电抗转换为以各支路发电机容量为基准的计算电抗X js ， jnj js S S X X ⋅=∑ 式中：∑j X ---以S j 为基准容量的标幺值电抗X js ---以S n 为基准容量的计算电抗 5、 短路电流计算： 1）、无限大容量电源的短路电流计算：当系统中X X =0，以供电电源为基准的计算电抗X js ≥3时，可以认为短路电流周期分量在整个短路时间内保持不变，即 jsnj X I X I I I I ====''∑∞*2.0 式中：∑*X ---以S j 为基准容量的标幺值电抗X js ---以S n 为基准容量的计算电抗 2）、有限容量电源的短路电流计算：有限容量电源的短路电流周期分量在短路时间内是变化的。
运算曲线反应这一变化。
I zt =f （t ·X js ）按不同类型的发电机所做出的运算曲线，由运算曲线查出I “* 、I 0，2* 、I ∞*三种短路电流周期分量，然后转换为有名值I Zt =I *z t ·∑e I式中：∑e I ---各支路的发电机额定电流元 pe e U S I 3∑∑=计算短路冲击电流及全电流最大有效值： 机端短路12MW 以下I i ch ''=55.2 I I ch ''=52.1机端短路12MW 以上I i ch ''=71.2 I I ch ''=62.1下面用一个简单的例子进行对短路电流的计算分析： 系统如下图所示F14000kw cos =0.8X d ''=0.2F24000kw cos =0.8X d ''=0.2F34000kw cos =0.8X d ''=0.2F44000kw cos =0.8X d ''=0.2F55000kw cos =0.8X d ''=0.2F64000kw cos =0.8X d ''=0.2F74000kw cos =0.8X d ''=0.2将系统转化为等效参数如下图：图中分式中分子为元件编号，分母为元件电抗值标幺值。
一、各标幺值计算如下：取基准容量Sj=100MV A ，基准电压Uj 为各级电压的平均电压，Uj=Up=1.05Ue 1、 系统阻抗标幺值025.040001001===Zhj S S X 2、 线路L 1阻抗标幺值121.01151004.02212=⨯==jj a U S X X 线路L 2阻抗标幺值091.0115100304.023=⨯⨯=X 3、变压器 B1 B2三绕组变压器 先计算各绕组短路电抗 75.10)65.1017(21%)%%(21%3231211=-+=-+=---d d d d U U U U 25.6)5.10617(21%)%%(21%3132211=-+=-+=---d d d d U U U U 0)175.106(21%)%%(21%2132311=-+=-+=---d d d d U U U U 再求各绕组标幺值阻抗：075.11010010075.10100%154=⋅=⋅==e j d S S U X X 625.01010010025.676=⋅==X X X 8=X 9=0B3变压器阻抗标幺值： 67.03.61001005.1010=⋅=X B4变压器阻抗标幺值： 05.1101001005.1011=⋅=X 4、 发电机F 1-4，6-7阻抗标幺值： 48.0/410010020/100%''181715141312=⋅=⋅======ϕCos P S X X X X X X X e j a 发电机F 5阻抗标幺值：2.38.0/51001002016=⋅=X 二、网络化简：1、d-1短路网络化简： 146.0121.0025.02119=+=+=X X X966.1091.0)2.367.1//()05.124()//()//(3161011181720=+++=+++=X X X X X X X 54.12/)075.124(2/)//(4131221=+=+=X X X X化简如下图：1-42、d-2短路网络化简： 化简过程如下图：F 1-41-4SxF 1-737kV54.02075.1//5422===X X X 144//////1514131223===X X X X X 31.02625.0//7624===X X X再化简728.0966.154.0146.054.0146.0202219221925=⨯++=⋅++=X X X X X X886.9146.054.0966.154.0966.1192219222026=⨯++=⋅++=X X X X X X28.191.031.0728.031.0728.027=⨯++=X61.1728.031.091.031.091.028=⨯++=X3、d-3短路网络化简： 化简过程如下图224//131229===X X X 230=X34.0625.0625.0075.1075.1075.1075.176545431=+++⨯=+++⋅=X X X X X X X395.0625.0625.0075.1075.1625.02075.13332=+++*⨯==X X511.0966.134.0146.034.0146.020********34=⨯++=⨯++=X X X X X X876.6146.034.0966.134.0966.1193120312035=⨯++=⨯++=X X X X X X395.2395.02322936=+=+=X X X78.1395.2876.6395.2876.6//363537=+⨯==X X X02.178.1395.0511.0395.0511.0373334333438=⨯++=⋅++=X X X X X X55.3511.0395.078.1395.078.1343337333738=⨯++=⋅++=X X X X X XSx5-73-4Sx F5-7F1-2F3-4F5-7F3-4SxF3-4SxF1-2,5-76.3kV4、d-4短路,发电机电压母线认为是无限大功率母线202.0100100440=⋅=X三、短路电流计算:1、d-1短路电流计算：系统供给短路电流KAXIIII j44.3146.0502.0102,0=====''∞F5-7供给短路电流先算32.080058966.11008.0428.0520=⨯=⨯+⋅=XXjs查运算曲线3.3"*=I6.2*2,0=I8.2*=∞IKAIe082.0115325.162=⨯=∑KAI27.0082.03.3=⨯=''KAI212.0082.06.22,0=⨯=KAI229.0082.08.2=⨯=∞F 1-4供给短路电流 先算308.01002054.11008.04421=⨯=⨯⋅=X X js查运算曲线 5.3"*=I 72.2*2,0=I 83.2*=∞IKA I e 1.01153201=⨯=∑ KA I 35.01.05.3=⨯=''KA I 272.01.072.22,0=⨯= KA I 283.01.083.2=⨯=∞2、d-2短路电流计算：系统供给短路电流 KA X I I I I j 22.128.156.1272,0=====''∞ F1-7供给短路电流 先算585.010025.3661.1=⨯=js X 查运算曲线 78.1"*=I 55.1*2,0=I 91.1*=∞IKA I e 565.037325.36=⨯=∑ KA I 01.1565.078.1=⨯=''KA I 88.0565.055.12,0=⨯= KA I 08.1565.091.1=⨯=∞3、d-3短路电流计算：系统供给短路电流 KA X I I I I j 902.116.9382,0=====''∞ F1-2，5-7供给短路电流 先算93.010025.2655.3=⨯=js X 查运算曲线 1.1"*=I 02.1*2,0=I 3.1*=∞IKA I e 41.23.6325.261=⨯=∑ KA I 65.241.21.1=⨯=''KA I 45.241.202.12,0=⨯= KA I 13.341.23.1=⨯=∞F3-4供给短路电流 先算2.0100102=⨯=js X 查运算曲线 6.5"*=I 75.3*2,0=I 35.3*=∞IKA I e 916.03.63102=⨯=∑ KA I 13.5916.06.5=⨯=''KA I 42.3916.073.32,0=⨯= KA I 06.3916.035.3=⨯=∞4、d-4短路电流计算：KA X I I I I j 22.7203.144402,0=====''∞仅供个人用于学习、研究；不得用于商业用途。
