TSSD学习教程

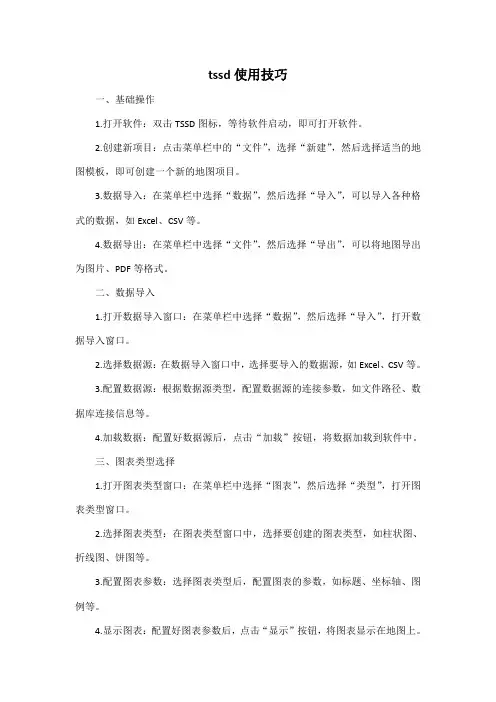

tssd使用技巧
tssd使用技巧一、基础操作1.打开软件：双击TSSD图标，等待软件启动，即可打开软件。
2.创建新项目：点击菜单栏中的“文件”，选择“新建”，然后选择适当的地图模板，即可创建一个新的地图项目。
3.数据导入：在菜单栏中选择“数据”，然后选择“导入”，可以导入各种格式的数据，如Excel、CSV等。
4.数据导出：在菜单栏中选择“文件”，然后选择“导出”，可以将地图导出为图片、PDF等格式。
二、数据导入1.打开数据导入窗口：在菜单栏中选择“数据”，然后选择“导入”，打开数据导入窗口。
2.选择数据源：在数据导入窗口中，选择要导入的数据源，如Excel、CSV等。
3.配置数据源：根据数据源类型，配置数据源的连接参数，如文件路径、数据库连接信息等。
4.加载数据：配置好数据源后，点击“加载”按钮，将数据加载到软件中。
三、图表类型选择1.打开图表类型窗口：在菜单栏中选择“图表”，然后选择“类型”，打开图表类型窗口。
2.选择图表类型：在图表类型窗口中，选择要创建的图表类型，如柱状图、折线图、饼图等。
3.配置图表参数：选择图表类型后，配置图表的参数，如标题、坐标轴、图例等。
4.显示图表：配置好图表参数后，点击“显示”按钮，将图表显示在地图上。
四、图表定制1.打开图表定制窗口：在菜单栏中选择“图表”，然后选择“定制”，打开图表定制窗口。
2.选择图表元素：在图表定制窗口中，选择要定制的图表元素，如柱状图的柱状、折线图的线段等。
3.配置图表元素属性：选择图表元素后，配置该元素的属性，如颜色、大小等。
4.应用定制：配置好图表元素属性后，点击“应用”按钮，将定制应用到当前图表上。
五、数据可视化技巧1.使用不同的颜色和符号表示不同级别的数据值，以提高数据的可视化效果。
2.在图表上添加提示框，显示数据点的具体值和相关信息。
3.使用动态效果来展示数据的随时间变化趋势，使数据更加生动形象。
4.将多个图表组合在一起，形成组合图，以便同时展示多个维度的数据关系。
Tssd探索者结构设计软件自学教程
图 12 基础剖面详图
6
图 14 基础平面图
五. 完善基础
在我们的基础平面图上，基础还没有在地梁处断开。现在，我们就利用 TSSD 提供的工具对这 张图形进行完善：
1. 选层显示
菜单：TS 工具→其他工具→选层保留（其他工具→选层保留） 点取菜单后，命令行出现下面提示： 选择要保留显示图层上的实体<全部显示 >: 选基础和梁线 这时， 图形上只显示了梁线和基础，我们就可以很方便的 对基础进行剪裁处理了。
图 15 基础剪裁 再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车，这时所
7
练习二. 梁、板平面图
目的：深化 TSSD 的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。 准备工作：打开 x:\TSSD14\Sample\exam2.dwg 。
一. 绘制梁线
图 16 梁线布置图
点取 偏移目 标点 / 或输 入偏移 距离 < 退出 > ： 柱边的 Pc 点（或将当前光标移动到梁线的 左侧，然后输入 125— 即梁的偏移距离） 接下来，我们可以按照同样的方法，把其他 上、 下、 右侧的地梁移动到和柱子齐平的位置上。 至此，地梁的布置工作已经完成，下面我们 先进行基础的计算，然后再进行基础绘图。
图 11 基础平面详图
请选择图形插入点 : 图 14 中 Pb 从而完成基础剖面详图的绘 制。 接下来我们进行基础的平面布 置。
4. 布基础平面
菜单： TS 平面→布独立柱基础 （基 础→布柱独基） 点取菜单后，出现图 13 对话 框。 输入相关数据后，点取单点插 入按钮，命令行提示： 请输入基础中心点 <退出 >: 图 14 P1 请输入基础中心点 <退出 >: 回车 或点取区域插入按钮，命令行提示： 请输入一角点<退出>: 图 14 Pm 请输入另一角<退出>: 图 14 Pn 请输入一角点<退出> 回车 : 再次执行布柱独基命令， 将绘图开关中的尺 寸项关闭，按照插入“P1 点基础”相同的方法， 插入其他 P2~P0 点的基础，从而完成其他不带 尺寸标注的基础。 至此， 平面上布置基础的工作 已基本完成。
探索者TSSD教程
练习一. 柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一. 轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点 /B-改变基点<退出>： 点取轴网插入点这时，屏幕上出现图 2所示轴网。
2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
图 1矩形轴网对话框图 2矩形轴网标注二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图4中P1 点取柱插入区域第二角点<退出>: 图4中P2生成如图 4柱网。
Tssd探索者结构设计软件自学教程-17页精选文档
TSSD探索者结构设计软件自学教程TSSD软件自2019年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2019年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
如果您在使用过程中遇到问题，可随时跟我们联系。
Tssd探索者结构设计软件自学教程
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
tssd自学教程
tssd自学教程自学是一种非常重要的学习方式，能够培养我们的独立思考和学习能力。
TSSD（尝试性自学法）是一种被广泛应用的自学方法，它可以帮助我们更高效地自学。
本文将为您介绍TSSD自学教程。
自学的第一步是明确学习目标。
在设定学习目标时，应该具体、明确以及符合实际。
一个好的学习目标可以帮助我们更好地规划学习内容和时间。
例如，如果我们想自学编程，一个明确的学习目标可以是“学习掌握Python编程语言”。
接下来，我们需要搜集学习资料。
网络上有丰富的学习资源，包括教程、视频、博客等。
我们可以通过引擎找到适合自己的学习资源。
此外，图书馆也是一个很好的资源，可以借阅相关的书籍来进行自学。
在搜集学习资料时，我们应该选择权威、有教学经验的资源，这样才能确保我们学到的是正确的知识。
然后，我们需要安排学习时间和学习计划。
自学需要我们有自我约束能力，要保证每天有一定的学习时间。
我们可以将学习时间分成若干个较短的时间段，每次集中精力学习，这样效果会更好。
在学习计划方面，我们可以将学习内容分解成若干个小目标，并确定每个小目标的完成时间。
这样有助于我们更好地掌控学习进度。
接下来，我们要进行系统的学习。
在学习过程中，要保持积极的学习态度和学习动力。
对于自学而言，我们需要有充分的耐心和恒心，因为自学并不像在学校里一样有老师的督促和班级的氛围。
我们可以选择一些有针对性的学习方法，例如划重点、做笔记、做习题等。
此外，我们还可以尝试与其他自学者交流，分享学习经验和疑惑，这样可以获得更多的学习动力。
最后，我们需要进行学习总结和反思。
在学习结束后，我们可以回顾所学的内容，进行总结和归纳，这有助于我们更好地理解和巩固所学的知识。
同时，我们也要反思学习过程中的不足和问题，以便在以后的学习中改进。
总结起来，TSSD自学法是一种非常有效的自学方法。
通过明确学习目标、搜集学习资料、安排学习时间和计划、进行系统学习以及学习总结和反思，我们可以更高效地进行自学。
探索者(TSSD)结构CAD设计软件入门手册
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
探索者TSSD教程
练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线图1矩形轴网对话框图2矩形轴网标注输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图 4中P1 点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。
探索者软件 入门
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
探索者TSSD教程
练习一. 柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一. 轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点 /B-改变基点<退出>： 点取轴网插入点这时，屏幕上出现图 2所示轴网。
2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
图 1矩形轴网对话框图 2矩形轴网标注二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图4中P1 点取柱插入区域第二角点<退出>: 图4中P2生成如图 4柱网。
TSSD教程
T S S D教程Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT练习一.柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点图 1 矩形轴网对话框这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1 点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2 点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3 点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4 点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车图 2 矩形轴网标注标注好的轴线如图2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二.建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
TSSD-入门自学教程
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
探索者(TSSD)结构CAD设计软件入门手册
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
如果您在使用过程中遇到问题，可随时跟我们联系。
2019年10月24日练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
探索者软件自学教程
探索者软件自学教程1 练习一柱、基础平面图目的：熟悉探索者软件TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据lt1gt:回车程序进入到图1所示对话框，在下开中加入36000，左进中加入26000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点lt退出gt：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线拾取点靠近起始编号lt退出gt: 选P1点轴线输入轴线起始编号lt1gt: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号lt退出gt: 选P2点轴线输入轴线起始编号ltAgt: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号lt退出gt: 选P3点轴线输入轴线起始编号lt1gt: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号lt 退出gt: 选P4点轴线输入轴线起始编号ltAgt: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号lt退出gt: 回车标注好的轴线如图2所示。
探索者自学教程2 图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网 1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点lt退出gt: 图4中P1 点取柱插入区域第二角点lt退出gt: 图4中P2 生成如图4柱网。
TSSD学习教程
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000点取确定按钮，对话框消失，命令行提点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线图1 矩形轴网对话框输入轴线起始编号<A>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图2矩形轴网标注点取柱插入区域第一角点<退出>:图 4中P1 点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。
探索者结构设计软件自学教程
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
探索者自学教程
柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图错误！未指定顺序。
矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现错误！未指定书签。
所示对话框，在对话框中输入错误！未指定书签。
中的数据，然后点取区域按钮，这时命令行上出现提示：图错误！未指定顺序。
方柱插入对话框点取柱插入区域第一角点<退出>: 错误！未指定书签。
中P1点取柱插入区域第二角点<退出>: 错误！未指定书签。
中P2生成如错误！未指定书签。
柱网。
图错误！未指定顺序。
方柱插入及标注2. 柱集中标注菜单：TS平面→柱子→柱集中标注（柱子→柱集中标）在菜单上点取命令后，出现错误！未指定书签。
所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：图错误！未指定顺序。
柱集中标注对话框点取要标注的点: 错误！未指定书签。
中P3点取文字位置<退出>: 错误！未指定书签。
中P43. 柱详图菜单：TS构件→矩形柱截面（柱子→矩形截面）图错误！未指定顺序。
矩形柱截面对话框首先利用AutoCAD中的Erase命令擦除错误！未指定书签。
中P5处的柱子，然后点取菜单。
在菜单上点取命令后，出现错误！未指定书签。
所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK按钮，命令行出现以下提示：三1.2.中修改最左侧梁的过程，点取菜单后，出现以下提示：选择要偏心的一根梁<退出>:选择对象: 点P1另一角点: 点P5选择对象: 回车输入偏移距离[光标位置决定方向]/或点取对齐点<退出>：柱边的P7点（或将当前光标移动到梁线的左侧，然后输入125—即梁的偏移距离）图错误！未指定顺序。
探索者自学教材
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图 1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
轴网建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形图1 矩形轴网对话框轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000点取确定按钮，对话框消失，命令行提点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
建立柱网方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：图 2矩形轴网标注点取柱插入区域第一角点<退出>:图 4中P1 点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。
柱集中标注菜单：TS 平面→柱子→柱集中标注（柱子→柱集中标）在菜单上点取命令后，出现图 5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：图 3方柱插入对话框图 4方柱插入及标注点取要标注的点: 图 4中P3 点取文字位置<退出>:图 4中P4柱详图菜单：TS 构件→矩形柱截面（柱子→矩形截面）首先利用AutoCAD 中的Erase 命令擦除图 4中P5处的柱子，然后点取菜单。
在菜单上点取命令后，出现图 6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK 按钮，命令行出现以下提示：请选择图形插入点:图 4中P5至此，我们已经初步了解了TSSD 软件中轴网和柱子的功能，下面我们来进一步了解TSSD 中的梁线绘制功能。
布置地梁轴线布梁菜单：TS 平面→梁→轴线布梁（梁平面→轴线布梁）在菜单上点取命令后，在屏幕的左上角出现双线绘制控制框，按图7设定好梁线的绘制参数；同时命令行提示:图 5柱集中标注对话框 图 6矩形柱截面对话框图 7 连续轴线布梁窗选轴线交点的第一角<退图8绘制地梁出>: 点P1另一角/D-多边形<退出>: 点P2窗选轴线交点的第一角<退出>: 点P3另一角/D-多边形<退出>: 点P4窗选轴线交点的第一角<退出>: 点P1另一角/D-多边形<退出>: 点P5窗选轴线交点的第一角<退出>: 点P6另一角/D-多边形<退出>: 点P4窗选轴线交点的第一角<退出>: 回车绘制好的地梁见图8。
梁柱取齐菜单：TS平面→梁→梁线偏移（梁平面→梁线偏移）我们可以通过使用梁线偏移命令，使绘制好的地梁与柱子的外边齐平。
我们先来看一下图9中修改最左侧梁的过程，点取菜单后，出现以下提示：选择要偏心的一根梁<退出>:选择对象: 点P1另一角点: 点P5选择对象: 回车输入偏移距离[光标位置决定方向] /或点取对齐点<退出>：柱边的P7点（或将当前光标移动到梁线的左侧，然后输入125—即梁的偏移距离）接下来，我们可以按照同样的方法，图9偏移地梁把其他上、下、右侧的地梁移动到和柱子齐平的位置上。
至此，地梁的布置工作已经完成，下面我们先进行基础的计算，然后再进行基础绘图。
基础绘制基础计算菜单：TS构件→构件计算→基础（基础→基础计算）点取菜单后，出现图10对话框，填写好相应的数据后，点取基础计算按钮，进入到图11所示的基础计算结果对话框，继续点取绘图按钮，进行基础的详图绘制。
基础平面详图首先出现的是图 12所示的基础平面详图对话框，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK 按钮，命令行出现提示：请选择图形插入点:图 15中Pa从而完成基础平面详图的绘制。
这时，程序会自动进入到基础剖面详图的绘图中去。
基础剖面详图图 10基础计算图 11基础计算结果图 12基础平面详图基础剖面详图的对话框如图 13所示，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK 按钮，命令行出现提示：请选择图形插入点:图 15中Pb从而完成基础剖面详图的绘制。
接下来我们进行基础的平面布置。
布基础平面菜单：TS 平面→布独立柱基础（基础→布柱独基）点取菜单后，出现图 14对话框。
输入相关数据后，点取单点插入按钮，命令行提示：请输入基础中心点<退出>: 图 15 P1 请输入基础中心点<退出>:回车 或点取区域插入按钮，命令行提示：请输入一角点<退出>: 图 15 Pm 请输入另一角<退出>: 图 15 Pn 请输入一角点<退出>回车:图 13基础剖面详图再次执行布柱独基命令，将绘图开关中的尺寸项关闭，按照插入“插入其他P2~P0点的基础，从而完成其他不带尺寸标注的基础。
至此，平面上布置基础的工作已基本完成。
完善基础在我们的基础平面图上，基础还没有在地梁处断开。
现在，我们就利用TSSD 提供的工具对这张图形进行完善：选层显示菜单：TS 工具→其他工具→选层保留（其他工具→选层保留）点取菜单后，命令行出现下面提示：选择要保留显示图层上的实体<全部显示>: 选基础和梁线这时，图形上只显示了梁线和基础，我们就可以很方便的对基础进行剪裁处理了。
图 14基础平面对话框图 15基础平面图基础剪裁图16基础剪裁菜单：TS工具→实体工具→交点剪裁（实体工具→交点剪裁）点取菜单后，命令行出现下面提示：<选择要修剪的对象>/投影(P)/边(E)/放弃(U): 地梁间基础线再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车，这时所有图层上的实体均会被显示出来。
至此，我们的柱、基础平面图就已经绘制完毕了，绘制好的图形可参照x:\TSSD14\Sample\exam1.dwg。
如果您没能达到图中的绘制效果，请您在反复练习本课程提供的内容，或直接与我们公司取得联系。
我们希望通过本次练习，是您对TSSD软件中轴网、柱子、梁线、基础的绘制工作有一个基本的了解。
在后续的几个练习中，我们将进一步深入了解TSSD的结构绘图方法。
梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线绘制主梁菜单：TS 平面→梁→轴线布梁（梁平面→轴线布梁）通过上一个练习，我们已经对TSSD 的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误！未找到引用源。
填写好梁的绘制参数，同时命令行出现下面提示：窗选轴线交点的第一角<退出>:图 17 中P1点 另一角 /D-多边形<退出>:图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
下面，我们来加一些次梁；为了方便定位，我们首先添加两条辅助轴线。
辅助轴线菜单：TS 平面→轴网→添加轴线（轴网→添加轴线） 点取菜单后，命令行出现下面提示：拾取参考轴线<退出>:图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车 输入轴线编号<无>: 1/A 回车拾取参考轴线<退出>:图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车 输入轴线编号<无>: 1/B 回车拾取参考轴线<退出>:回车通过以上的操作，我们已经添加了2条辅助轴线：1/A 轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
绘制次梁菜单：TS 平面→梁→画直线梁（梁平面→画直线梁） 点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点 点取梁线终点<退出>: 图 17 中P6点 点取梁线起点 U-回退<退出>: 图 17 中P7点 点取梁线终点<退出>: 图 17 中P8点 点取梁线起点 U-回退<退出>:回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
但柱子内还有一些梁线穿过，我们可以通过交线处理命令来进行修正。
交线处理图17梁线布置图图 18轴线布置主梁图 19单段画次梁菜单：TS平面→梁→交线处理（梁平面→交线处理）点取菜单后，命令行出现下面提示：用窗口选择要进行交线处理的区域:窗口第一角<退出>: 图17 中P1点另一角<退出>: 图17 中P2点开始[交线处理]，共选择了梁[墙]线28根。
交线处理完毕!命令执行后，会把柱子里面的梁线全部清除。
梁集中标注图20梁集中标注菜单：TS平面→梁→集中标注（梁平面→梁集中标）点取菜单后，程序进入图20对话框。
调整好输入数据后，点取OK按钮，命令行出现下面提示：请选取标注对象<退出>: 图17 中P9点点取文字位置<退出>: 图17 中P0点绘制好梁线的图形见图17。
梁板剖面菜单：TS工具→常用符号→梁断面号2（符号→梁断面号2）点取菜单后，命令行出现下面提示：请选择一条边<退出>: 图21中P1请选择另一条边<退出>: 图21中P2请输入梁板标高差: 120 回车请选择一条边<退出>: 回车这时，我们已经将图形左上角的楼板下沉了120mm 。
