全站仪点位放样

全站仪坐标放样
1、放样步骤
在放样的过程中，有以下几步：
(1)选择坐标数据文件。

可进行测站坐标数据及后视坐标数据的调用。

(2)设置测站点。

(3)设置后视点，确定方位角。

(4)输入或调用所需的放样坐标，开始放样。

2、准备工作
（1）坐标数据文件的选择
键
键，进入下一页。

按
（2）设置测站点
设置测站点的方法有如下两种：
1）调用内存中的坐标设置
2）直接键入坐标数据
（3）设置后视点
如下三种后视点设置方法可供选用
1）利用内存中的坐标数据文件设置后视点2）直接键入坐标数据
3）直接键入设置角
（4）实施放样
放样点位坐标的输入有两种方法可供选择1）通过点号调用内存中的坐标值
2）直接键入坐标值
例：调用内存中的坐标值。

全站仪放样步骤

全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。

全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。

本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。

步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。

基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。

设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。

步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。

2.打开全站仪的电源开关，等待其自检完成。

在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。

3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。

步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。

1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。

2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。

3.设置测量单位：选择合适的测量单位，如度、米等。

4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。

步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。

2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。

通过调节仪器，使目标点位准确显示在屏幕视野中心。

3.通过仪器操作，记录目标点位的坐标数据，并进行确认。

步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。

1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。

2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。

3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。

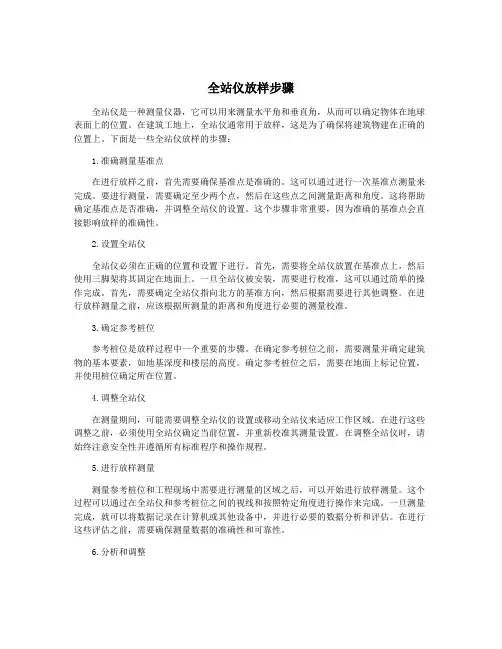

全站仪放样步骤

全站仪放样步骤全站仪是一种测量仪器，它可以用来测量水平角和垂直角，从而可以确定物体在地球表面上的位置。

在建筑工地上，全站仪通常用于放样，这是为了确保将建筑物建在正确的位置上。

下面是一些全站仪放样的步骤：1.准确测量基准点在进行放样之前，首先需要确保基准点是准确的。

这可以通过进行一次基准点测量来完成。

要进行测量，需要确定至少两个点，然后在这些点之间测量距离和角度。

这将帮助确定基准点是否准确，并调整全站仪的设置。

这个步骤非常重要，因为准确的基准点会直接影响放样的准确性。

2.设置全站仪全站仪必须在正确的位置和设置下进行。

首先，需要将全站仪放置在基准点上，然后使用三脚架将其固定在地面上。

一旦全站仪被安装，需要进行校准，这可以通过简单的操作完成。

首先，需要确定全站仪指向北方的基准方向，然后根据需要进行其他调整。

在进行放样测量之前，应该根据所测量的距离和角度进行必要的测量校准。

3.确定参考桩位参考桩位是放样过程中一个重要的步骤。

在确定参考桩位之前，需要测量并确定建筑物的基本要素，如地基深度和楼层的高度。

确定参考桩位之后，需要在地面上标记位置，并使用桩位确定所在位置。

4.调整全站仪在测量期间，可能需要调整全站仪的设置或移动全站仪来适应工作区域。

在进行这些调整之前，必须使用全站仪确定当前位置，并重新校准其测量设置。

在调整全站仪时，请始终注意安全性并遵循所有标准程序和操作规程。

5.进行放样测量测量参考桩位和工程现场中需要进行测量的区域之后，可以开始进行放样测量。

这个过程可以通过在全站仪和参考桩位之间的视线和按照特定角度进行操作来完成。

一旦测量完成，就可以将数据记录在计算机或其他设备中，并进行必要的数据分析和评估。

在进行这些评估之前，需要确保测量数据的准确性和可靠性。

6.分析和调整在建筑工地上，全站仪放样是非常重要的一步。

它可以帮助确保建筑物被建在正确的位置上，并确保所有建筑物的要素都被准确明确。

通过正确地设置全站仪并遵循所有标准程序和操作规程，可以确保放样测量数据的准确性和可靠性，并确保最终建筑物的质量和可靠性。

全站仪坐标放样的实用教程

全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。

此时说明此时棱镜的点就是我们要放样的目标点。

M 做好标记以后，依次放样下一个目标点。

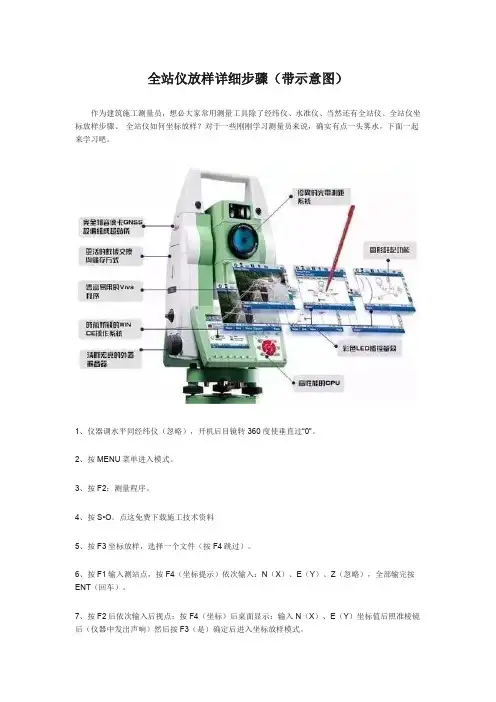

全站仪放样详细步骤

全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。

全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。

1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。

2、按MENU菜单进入模式。

3、按F2：测量程序。

4、按S•O。

点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。

6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。

7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。

8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。

9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。

10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。

11、按F1进行精测。

d HR、dHD、dZ均为0时，则放样点的测设已经完成。

12、按F4继续下一个点的放样。

注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。

后方交会法1、同基本操作1、2、3、4、5。

2、按F2新点，显示F1：极坐标F2：后方交会法。

3、按F2（后方交会法）键。

选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。

5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。

6、对已知点B的输入，同上5，则显示后方交会残差。

7、按F4（计算）键，显示新点坐标。

8、按F4。

9、同基本操作6、7、8、9、10、11。

全站仪放样详细步骤

全站仪使用1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。

2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。

5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。

7 ）退出程序后关机，收好仪器装箱，放样工作结束。

【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按 F1 放样(4) 按 F4 确认(5) 按 F1 测站点设置(6) 按 F3(NZE)(7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标(8) 按 3 次 F4 确认键(9) 按 F2 后视点设置(10) 按 F3(NE)(11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标(12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是)(14) 按 F3 放样(15) 按 F3(NEZ)(16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标(17) 按 3 次 F4 确认(18) 按 F1 极差键(19) 转动水平度盘使水平角接近 00 旋紧启动微调将水平角 dHR 为000’0”然后对准方向棱镜(20) 按 F1 测距当 dHD 为 0.000 表示方向距离正确(-数往后+数往前) 注:再下点按 F4 输入错误按 ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。

全站仪放样测量操作规程

全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。

固定三脚架，使其达稳固。

全站仪粗平结束。

2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。

（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。

全站仪坐标法放样步骤

全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。

再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。

2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。

3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。

4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。

根据仪器上显示距离棱镜进行适当的前后调整。

5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。

以上是全站仪坐标法放样的基本步骤，仅供参考。

在实际操作中，请遵循专业人员的指导。

全站仪坐标放样详细过程步骤

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

全站仪坐标放样详细过程步骤

全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值= 实测值- 放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义λ←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪放样步骤

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪放样基本操作

全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。

图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。

图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。

点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。

图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。

图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。

图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。

图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。

图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。

之后回到图5所示界面。

点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。

全站仪放样详细步骤

全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。

它可以通过测量和记录地面上的各个点的坐标，实现工程布局和放样的精确性。

以下是全站仪放样的详细步骤。

1.在放样前，首先需要确定工程的测量参考点。

这些参考点通常是已知坐标的点，可以是固定在地面上的标志物或墙壁上的固定点。

2.打开全站仪，进行初始化设置。

这包括输入所用单位（通常是米或英尺）、水平仪调平以保证仪器的水平度，并且设置垂直角和水平角的单位。

3.确定放样的基准点。

基准点是放样的起点，并且通常是一个已知坐标点。

在全站仪上选择基准点，并将其设置为坐标系的原点。

4.将全站仪放置在基准点上，使用三脚架将其稳固固定。

确保仪器水平以提供准确的测量。

5.设置全站仪的角度和距离测量模式。

根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。

6.使用全站仪的十字线准星在测点上瞄准。

确保准星准确对准要测量的点，并使其处于准星的中心。

7.观察全站仪显示屏上的数据，并记录测量结果。

这些数据包括水平角、垂直角和距离。

8.移动全站仪到下一个测点上，重复步骤6和7，测量并记录每个点的坐标。

可以使用全站仪的数据连接功能，将测量数据直接传输到计算机上，以便后续处理。

9.当测量完成后，可以利用测点的坐标进行工程布局和放样。

根据需要，可以在工地上使用丝线、锤子和其他测量工具，按照实际尺寸的比例将测点标记在地面上。

10.在放样的过程中，需要注意测量的准确性和精度。

可以通过在同一点上进行多次测量来验证结果的一致性，并对测量数据进行检查和校正，以确保放样的精确性。

总结：全站仪放样是一项复杂而精密的工作，需要仔细的准备和执行。

通过正确设置全站仪，并遵循详细的步骤，可以实现高精度的放样测量。

在实际操作中，操作人员需要具备一定的测量技能和经验，同时也需要密切关注测量仪器的状态和地面环境的变化，以保证测量结果的可靠性和准确性。

简述全站仪点位放样的基本步骤

简述全站仪点位放样的基本步骤
一、全站仪点位放样的基本步骤
1. 全站仪标定：首先需要对全站仪进行标定，完成仪器的精度校准，保证点位放样的精度。

2. 建立点位：根据地面实测的基准点，建立放样网格点，并在当前放样面的边缘和转折点处设置辅助点。

3. 初步定位：使用全站仪进行初步定位，检测网格点的水平和垂直位置，并根据预设的条件部署其他辅助点。

4. 画出点位：经过初步定位后，在放样网格上画出点位，以清楚指示施工人员需要采取的措施。

5. 校核放样：按照有关规定，根据画出的点位图对放样网格进行校核和检查，验证点位的准确性
6. 数据处理：将所有采集的点位数据进行存储处理，形成点位数据文件，便于更加全面的记录和跟踪。

- 1 -。

全站仪坐标放样原理与过程步骤教学提纲

全站仪坐标放样原理与过程步骤全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。

按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

简述全站仪放样的操作步骤

全站仪放样的操作步骤全站仪是现代测量工程中常用的一种测量仪器，广泛应用于土建工程、工业建设等领域。

全站仪放样是全站仪的一项重要功能，通过放样操作可以将设计图纸上的各个点位准确地标示出来，为后续施工提供准确的参考。

本文将详细介绍全站仪放样的操作步骤，包括准备工作、设定全站仪参数、测量控制点、放样测量等内容。

准备工作在进行全站仪放样之前，需要进行一些准备工作，以确保操作的顺利进行。

准备工作主要包括：1.根据工程需求编制详细的设计图纸，并确认放样点位；2.清理放样点位周围的场地，确保能够进行测量和操作；3.检查全站仪的状态，确认其正常工作，并校准仪器。

设定全站仪参数在进行放样测量之前，需要根据实际情况设定全站仪的参数，以适应不同的工程需求。

设定全站仪参数的步骤如下：1.打开全站仪，等待其启动完成；2.进入全站仪主界面，选择设置菜单；3.根据实际需要，设置坐标系、单位、测量模式等参数；4.选择放样模式，并设置放样坐标系，一般选择工程坐标系或站内坐标系；5.进行其他参数设置，如仪器高度、自动追踪等。

测量控制点在进行放样测量之前，需要先测量一些控制点，作为后续放样的参考点。

测量控制点的步骤如下：1.在设计图纸上标注出控制点位置，并确定测量顺序；2.将全站仪设置在一个合适的位置，使其能够看到所有的控制点；3.使用全站仪测量每个控制点的坐标，一般包括水平角和垂直角的测量；4.记录每个控制点的坐标，并与设计图纸上的位置进行比对，确保准确性。

放样测量在完成控制点的测量之后，就可以进行放样测量了。

放样测量主要是将设计图纸上的各个点位准确地标示出来，为后续施工提供参考。

放样测量的步骤如下：1.根据设计图纸确定放样点位，并在实地进行标记；2.将全站仪设置在一个合适的位置，使其能够看到所有的放样点位；3.逐个测量每个放样点位的坐标，记录测量结果；4.将测量结果与设计图纸上的位置进行比对，确保准确性；5.根据设计图纸上的标高要求，进行相应的高程测量，并记录结果；6.根据需要进行其他参数的测量，如距离、角度等。

全站仪放样步骤

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

λ箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃X围内时，屏幕上显示←→。

【距离放样】HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪坐标放样详细过程步骤

全站仪坐标放样详细过程步骤最佳答案14．"放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14."1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．"方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】【距离放样】→-119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
