D306三相混合式步进电机驱动器使用说明

合集下载

步进电机驱动器说明书

步进电机驱动器说明书DHBQ30722是基于DSP控制的三相步进电机驱动器。

它是将先进的DSP控制芯⽚和三相逆变驱动模块结合⼀起所构成的新⼀代数字步进电机驱动器。

驱动电压为AC110V-220V，适配电流在7.0A以下、外径57-130mm的各种型号的三相混合式步进电机。

该驱动器内部采⽤类似伺服控制原理的电路，此电路可以使电机运⾏平稳，⼏乎没有震动和噪⾳，电机在⾼速时，⼒矩⼤⼤⾼于⼆相和五相混合式步进电机。

定位精度最⾼可达60000步/转。

该产品⼴泛应⽤于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较⾼的⼤、中型数控设备上。

特●⾼性能、低价格●设有16档等⾓度恒⼒矩细分，最⾼分辨率60000步/转●最⾼反应频率可达200Kpps●步进脉冲停⽌超过1.5s时，线圈电流⾃动减到设定电流的⼀半●光电隔离信号输⼊/输出●驱动电流1.2A/相到7.0A/相分16档可调●单电源输⼊，电压范围：AC110V-220V●相位记忆功能（注：输⼊停⽌超过3秒后，驱动器⾃动记忆当时电机相位，重新上电或MF信号由低电平变为⾼电平时，驱动器⾃动恢复电机相位）。

电流设定驱动器⼯作电流由DIP-1端⼦设定，运⾏电流为正常⼯作输出电流设置开关（详见下表）运⾏电流（A） 1.2 1.5 2.0 2.3 2.5 3.0 3.2 3.6 D1OFF OFF OFF OFF OFF OFF OFF OFF D2OFF OFF OFF OFF ON ON ON ON D3OFF OFF ON ON OFF OFF ON ON D4OFF ON OFF ON OFF ON OFF ON运⾏电流（A） 4.0 4.5 5.0 5.3 5.8 6.2 6.57.0 D1ON ON ON ON ON ON ON ON D2OFF OFF OFF OFF ON ON ON OND3OFF OFF ON ON OFF OFF ON ON D4OFF ON OFF ON OFF ON OFF ON细分设定驱动器细分由DIP-2端⼦设定，共16档，由6位拨码开关的前四位分别设定（后两位为功能设定）。

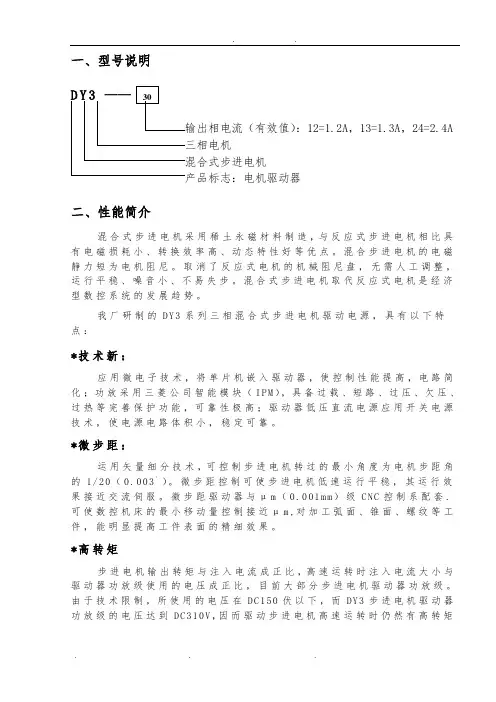

DY3系列三相混合式步进电机驱动器(用户手册)ZW

一、型号说明：12=1.2A，13=1.3A，24=2.4A二、性能简介混合式步进电机采用稀土永磁材料制造，与反应式步进电机相比具有电磁损耗小、转换效率高、动态特性好等优点。

混合步进电机的电磁静力短为电机阻尼。

取消了反应式电机的机械阻尼盘，无需人工调整，运行平稳、噪音小、不易失步。

混合式步进电机取代反应式电机是经济型数控系统的发展趋势。

我厂研制的DY3系列三相混合式步进电机驱动电源，具有以下特点：*技术新：应用微电子技术，将单片机嵌入驱动器，使控制性能提高，电路简化；功放采用三菱公司智能模块（I PM），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。

*微步距：运用矢量细分技术，可控制步进电机转过的最小角度为电机步距角的1/20（0.003°）。

微步距控制可使步进电机低速运行平稳，其运行效果接近交流伺服。

微步距驱动器与μm（0.001mm）级CN C控制系配套.可使数控机床的最小移动量控制接近μm,对加工弧面、锥面、螺纹等工件，能明显提高工件表面的精细效果。

*高转矩步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。

由于技术限制，所使用的电压在DC150伏以下，而DY3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。

*高可靠性控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机，设有超温、过压、欠压、保护、报警信号输出。

三、技术参数四、工作原理当电机三相绕组通入正弦波电流（三相电流相位差为120°）时，该电流在电机的气隙中产生一个空间幅值恒定的旋转磁势，该空间磁势的大小和方向与各相的电流的顺序和大小有关，并且要求驱动系统在电机绕组中的电流为双向的分级变化的阶梯波（当分级数无限增加时，电流波将形成正弦波），各相电流之间的相位差为120°。

SD306 三相混合式步进电机细分驱动器

目录一、性能简介 (2)二、电气技术参数 (3)三、外观尺寸 (4)四、接口信号说明 (5)五、操作说明 (7)六、功率接口 (9)七、驱动器使用注意事项 (9)八、200T系列数控系统与SD306驱动器的连接 (10)一、性能简介混合式步进电机采用稀土永磁材料制造，具有电磁损耗小，转换频率高，动态特性好等优点。

混合式电机运行时相对平稳、噪音小、输出力矩大，是经济型数控系统在小型仪表机床应用领域的首选。

SD306三相混合式步进电机驱动器，具有以下特点：1. 采用交流伺服控制原理，全数字式电流控制环，三相正弦电流输出，基本消除了步进电机低速振动的现象。

2. 驱动器功放级的电压达到DC325伏，这样步进电机在高速运转时仍有高转矩输出。

3. 具备短路、过压、欠压、过热等保护功能，可靠性高。

4. 有细分和半流功能。

32种细分选择，最小步距角可设为0.001º。

5. 适用面广，通过设置不同相电流可配置90~150各种三相混合式步进电机。

！阅读请详细阅读本说明书后，再进行安装连接！！！！安全事项★必须在断电三分钟后，接线，安装！★二次开关机之间须有三分钟间隔，以免发生故障报警！★驱动器的输入电压需满足技术要求！★通电前，确定电源电缆，电机动力电缆，信号电缆连接正确，且连接紧固！尤其是电源线不能接错，否则会烧坏驱动器！★通电前，电缆连接完毕后，用万用表电阻档测量驱动器A、B、C端子与接地端子之间的电阻应为无穷大。

用万用表最小电阻档测量驱动器A、B、C端子每两相电阻值应相等，避免电机相间短路，或电机缺相引起驱动器损坏。

二、电气技术参数输入电源AC220V -15%～+10% 50/60Hz输出相电流 1.5A，2.5A，3.0A，3.5A，4.0A，4.8A，5.3A，6.0A 共8种适配电机三相混合式步进电机工作环境0℃～50℃15～85%RH 不结露。

无腐蚀性、易燃、易爆、导电性气体、液体和粉尘存放环境-25℃～70℃15～85%RH 不结露驱动方式SPWM（正弦脉宽调制），三相正弦波电流输出步距角0. 9°至 0.001°（对应下表）对应电机每转脉冲400,500,600,800,1000,1200,2000,2400,2500,3000,3600,4000,4800,5000,6000,6350,7200,8000,9000,9600,10000,12000,12700,20000, 25000,30000,36000,40000,48000,50000,180000,360000 共32种，（注： 180000和360000显示为18E4和36E4）步距角设定按键配合数码管设置（详见第五章操作说明）输入信号CP+/CP-；CW+/CW-；EN+/EN-输入电平5V 5～10mA； 12V时串入1K电阻，24V时串入2.2K电阻。

步进电机的应用—三相混合式步进电机驱动器使用说明书

三相混合式步进电机驱动器使用说明书１.特点★AC80～220V交流供电，能适应恶劣的电网环境★双极恒相流细分驱动★最大输出驱动电流6A/相（有效值，峰值达8A）★最大30000步/转的十六种细分模式可★过压、过流保护★输入信号光电隔离★可适应共阳、共阴、单/双脉冲多种模式★脱机保持功能★提供节能的自动半电流锁定功能2.性能指标供电电源80V～220VAC，容量0.8KVA输出电流有效值6A/相（峰值可达8A）（输出电流可由面板拨码开关设定）驱动方式恒相流PWM控制励磁方式400步/转，500步/转，600步/转，750步/转，1000步/转1500步/转，2000步/转，2500步/转，3000步/转，3750步/转5000步/转，6000步/转，7500步/转，10000步/转，15000步/转30000步/转绝缘电阻在常温常压下＞500MΩ绝缘强度在常温常压下1KV，1分钟3.使用环境及参数冷却方式强制风冷使用环境场合尽量避免粉尘、油雾及腐蚀性气体温度0℃~+50℃湿度＜80%RH，无凝露，无结霜震动 5.9m/s2Max保存温度-20℃~+65℃外形尺寸187×116×81mm重量 1.3Kg4.功能及使用★电源电压驱动器内部的开关电源设计保证了其可以适应较宽的电压范围，推荐使用80～220VAC，提高电压对提高电机的高速力矩有效，但是同时会加大运行噪音。

由于电机电磁感应回导致电机外壳生出一定的电荷，为确保使用者安全，请务必使用线径2mm2以上的机壳保护线和驱动器的机壳接地端子与保护大地可靠连接，并采用隔离变压器为驱动器供电★输出电流选择本驱动器采用双极恒流方式，最大输出电流值为6A/相（有效值），通过驱动器侧板第7，8四位开关的不同组合可以方便的选择4种电流值，从2A到6A（详见电流选择表），（注意：这里所说的电流是指驱动器每相输出电流的有效值，使用串电流表的方式不能得到正确的读数。

三相驱动器WD3DV说明书(中文)

-6-
附加 1：力矩曲线图测试条件：
1．电机：110BYG350B 电机，三角形接法，最大静力矩：12NM 2．驱动：步数为 60000 步/转，电流为 4.5A（有效值），输入电压 AC220V 3．测试仪器：ZJYW1 微机型转速转矩仪
-7-
附加 2：安装尺寸图
电流3 电流2 电流1 电流0 半流细分2 细分1 细分0
三相混合步进电机驱动电源
WASHING
特别提示本驱动电源的 PE 端必须可靠接大地，同
时把防护盖盖好，交流 220V 输入必须加隔离变压器，否则后果自负!
DN300
一、特
点
交流伺服电流环技术在步进电机上成功应用，结合细分技术，可实现 µ 级步进，低速运行效果接近交流伺服。
掉电后可保持原来的相位。低频区超低振动，驱动电机运行极其平稳。灵活的信号输入方式，单/双脉冲控制，最大输入脉冲频率为 160KHZ。输入信号经光电隔离和数字滤波器处理后，抗干扰性极高。拨码开关直接设定细分步数和电机工作电流。封闭结构，外部强制风冷，尤其适合恶劣环境中使用。本驱动器可同时配两只步进电机，节省了电器柜安装体积，更适合车床行业。
C相 X轴 B相 X轴 A相 X轴
电流3 电流2 电流1 电流0 半流细分2 细分1 细分0
脱机+ 方向方向+ 脉冲脉冲+
全流
出错出错+ 脱机-
报警正常
步数细分2 细分1细分0 1000 ON ON ON 2000 ON ON OFF 4000 ON OFF ON 5000 ON OFF OFF 6000 OFF ON ON 8000 OFF ON OFF 10000 OFF OFF ON 12000 OFF OFF OFF

DY3系列三相混合式步进电机驱动器(用户手册)ZW汇总.doc汇总.doc

混合步进电机的电磁静力短为电机阻尼。

取消了反应式电机的机械阻尼盘，无需人工调整，运行平稳、噪音小、不易失步。

混合式步进电机取代反应式电机是经济型数控系统的发展趋势。

我厂研制的D Y3系列三相混合式步进电机驱动电源，具有以下特点：*技术新：应用微电子技术，将单片机嵌入驱动器内，使控制性能提高，电路简化；功放采用三菱公司智能模块（IP M），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器内低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。

*微步距：运用矢量细分技术，可控制步进电机转过的最小角度为电机步距角的1/20（0.003°）。

微步距控制可使步进电机低速运行平稳，其运行效果接近交流伺服。

微步距驱动器与μm（0.001m m）级C N C控制系配套.可使数控机床的最小移动量控制接近μm,对加工弧面、锥面、螺纹等工件，能明显提高工件表面的精细效果。

*高转矩步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。

由于技术限制，所使用的电压在DC150伏以下，而D Y3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。

*高可靠性控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机内，设有超温、过压、欠压、保护、报警信号输出。

步进电机驱动器使用手册说明书

步进电机驱动器使用手册目录1安全事项 (2)2产品外形 (4)2.1产品外形 (4)3接口定义 (5)3.1电机、电源接口C N1 (5)3.1.1两相步进电机接线 (5)3.1.2五相步进电机接线 (6)3.2控制接口C N2 (7)3.2.1脉冲(P u l)信号/上限位信号 (9)3.2.2方向(D i r)信号/下限位信号 (9)3.2.3回零(Z e r o)信号/原点信号 (9)3.2.4脱机/使能(F r e e/E n a b l e)信号 (9)3.2.5到位(I N P)信号 (10)3.2.6就绪(R D Y)信号 (11)3.2.7接口电压 (11)3.3编码器接口C N3 (13)3.4U S B接口C N4 (14)3.5M o d b u s接口C N5 (15)4L E D指示 (16)4.1状态指示L E D (16)4.2通讯指示L E D (18)5性能参数 (18)5.1机械参数 (18)5.2安装尺寸 (19)6应用指南 (20)6.1安装准备 (20)6.2机械安装 (20)6.3电气安装 (21)6.4日常维护 (21)6.5注意事项 (21)6.5常见问题 (22)为保障使用者人身安全，保护设备正常使用，请务必阅读并遵守本章的安全事项。

在操作时违反本事项所示要求，可能会导致人员重伤或者死亡。

在操作时违反本事项所示要求，可能会引起驱动器永久损坏及附加事故。

谨防触电，爆炸或其他危险禁止在易爆、易燃或腐蚀性环境使用本产品；禁止开启产品外壳；驱动器带电时内部电压可能超过36VDC，驱动器和电机都必须接安全保护地线；驱动器内部电压不会瞬间释放，必须先切断电源，等指示灯熄灭后才能进行插拔、接线、设置、测量、搬动等人工操作；禁止带电插拔；驱动器故障时温度可能很高，必须先切断电源，等下降至安全温度后才能进行人工操作；驱动器应用于直接涉及人身安全的设备，必须配备人身安全防范措施；驱动器或设备故障时可能存在火灾隐患，必须配备消防安全防范措施。

【数字三相】SD305C说明书_V1.1

170.4 x 94.2 x 127 MM
重量
1.3KG
--
SD305C数字三相步进驱动使用手册
三、SD305C外形尺寸
图1：SD305C外形尺寸 --
SD305C数字三相步进驱动使用手册
四、信号接口说明
4.1 信号接口原理图
图2：信号接口原理 --
SD305C数字三相步进驱动使用手册
4.2 信号接口定义
驱动侧接头为：DB9针；外部焊线用接头为：DB孔。
接口信号定义
引脚 DB9-1 DB9-2 DB9-3 DB9-4 DB9-5 DB9-6 DB9-7 DB9-8 DB9-9
端子名 CP+ CPCW+ CWFREE+ FREEALM+ ALMPE
信号定义脉冲信号（正端）输入脉冲信号（负端）输入方向信号（正端）输入方向信号（负端）输入脱机信号（正端）输入脱机信号（负端）输入报警信号（正端）输出报警信号（负端）输出接地(信号线屏蔽层)
位置脉冲输入方式
单脉冲方式：CP（脉冲）+CW（方向），脉冲宽度≥1us，脉冲频率≤300KHz（10000P/r）；双脉冲方式：CW（正传脉冲）
+CCW（反转脉冲）
状态指示
绿色LED 电源指示：驱动通电，状态正常指示绿色LED 脉冲指示：指示脉冲状态红色LED 故障指示：驱动故障提示
外形尺寸
--
SD305C数字三相步进驱动使用手册 4.4 外部信号连接
1. +24V共阳接法
图4：+24V共阳接法说明： 1）限流电阻请使用金属膜电阻，切忌使用碳膜电阻。本接法也同样适用于由PLC控制本驱动的连接。 2）如果信号电平为+12V，请将限流电阻改为510Ω~1K 1/4W即可。 3）如果信号电平为+5V，则取消限流电阻即可。 2. +24V共阴接法

步进电机驱动器的使用

浙江工业职业技术学院步进电机驱动器的使用机械设备装调与控制技术综合应用实训步进电机驱动器的使用浙江工业职业技术学院步进电机驱动器：是一种能使步进电机运转的功率放大器，能把控制器发来的脉冲信号转化为步进电动机的角位移的执行机构。

驱动驱动器步进电机浙江工业职业技术学院控制信号输入端口性能参数设置拨码电机控制输出端口电源输入步进电机驱动器的使用☐步进电机驱动器端口说明：浙江工业职业技术学院步进电机驱动器的使用1.控制信号输入端口☐步进电机驱动器端口说明：名称功能说明PUL+脉冲输入信号脉冲上升沿有效；脉冲宽度应大于1.2μs。

5~24VDC电平兼容。

PUL-DIR+方向输入信号高/低电平信号，方向信号应先于脉冲信号至少5μs建立。

电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向。

5~24VDC电平兼容。

DIR-ENA+使能控制信号此输入信号用于使能或禁止驱动器输出。

ENA接低电平时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。

当不需用此功能时，使能信号端悬空即可。

5~24VDC电平兼容。

ENA-单方向运转时可以悬空电机控制时可以悬空浙江工业职业技术学院步进电机驱动器的使用☐步进电机驱动器端口说明：2.功率接口名称功能说明GND电源输入GND:直流电源地+V:直流电源正，范围+18V~+48V，推荐+36V+VA+、A-电机控制输出端口电机A、B相绕组B+、B-浙江工业职业技术学院步进电机驱动器的使用☐步进电机驱动器端口说明：3.性能参数设置拨码半流/全流模式设置SW1SW2SW3SW4SW5SW6SW7SW8运行电流设置细分设置浙江工业职业技术学院步进电机驱动器的使用3.性能参数设置拨码☐步进电机驱动器端口说明：运行电流设定输出峰值电流输出有效值电流SW1SW2SW31.00A0.71A ON ON ON1.46A 1.04A OFF ON ON1.91A 1.36A ON OFF ON2.37A 1.69A OFF OFF ON2.84A 2.03A ON ON OFF3.31A 2.36A OFF ON OFF3.76A 2.69A ON OFF OFF4.20A 3.00A OFF OFF OFF浙江工业职业技术学院步进电机驱动器的使用3.性能参数设置拨码☐步进电机驱动器端口说明：细分设定步数/转SW5SW6SW7SW8400ON ON ON ON 800ON OFF ON ON 1600OFF OFF ON ON 3200ON ON OFF ON 6400OFF ON OFF ON 12800ON OFF OFF ON 25600OFF OFF OFF ON 1000ON ON ON OFF 2000OFF ON ON OFF 4000ON OFF ON OFF 5000OFF OFF ON OFF 8000ON ON OFF OFF 10000OFF ON OFF OFF 20000ON OFF OFF OFF浙江工业职业技术学院步进电机驱动器的使用☐步进电机驱动器端口说明：3.性能参数设置拨码半流/全流模式设置OFF表示半流模式，ON表示全流模式。

步进电机驱动器使用手册

6.2 内部振荡器模式
如果选择内部振荡器模式运行，按照4.3.1的模拟量信号连接的方法连接好控制信号，再按4.1和4.2接好电源和电机，按照上一节的方法完成软件设置，就可以正常使用了。该模式细分自动设置为12800微步/转。
7. 机械尺寸与安装
7.1 机械尺寸(单位mm)
- 13 -
7.2 驱动器安装
STEP、DIR信号连接 MS2035MXD 采用了光电隔离电路防止外部
电路和驱动器间相互干扰；右图示为 STEP 信号输入电路的原理图，DIR 信号连接方式与 STEP 相同。
-6-
MS2035MXD 步进电机驱动器使用手册在每个 STEP 信号电流的下降沿，步进电机按细分设定方式运行一步。DIR 信号控制步进电机正反转。在脉冲/方向模式运行情况下，步进电机上电后，线圈就按相应的相序通电了。
典型值 10 -
最大值 35 2 15 1000 5 10
单位 VDC
A mA KHz us us V KΩ
3.2 环境指标
冷却方式使用环境
使用场合推荐工作环境温度最高环境湿度震动存储温度
自然冷却或强制冷却避免粉尘、油雾及腐蚀性气体 0ºC –+50ºC 90%RH9（不能结露或有水珠） 5.9m/s2 max -20ºC - +85ºC
-4-
4.1 电源连接
MS2035MXD 步进电机驱动器使用手册
如果电源输出没有保险丝或没有电流限制功能，需要在驱动器和电源间接上 4A 的快速保险丝，保险丝装在电源正极引线端。
将电源的正极连接到驱动器的“+V”端，将电源负极连接到驱动器的“-V”。注意：请勿将电源的正负机性接反。
4.2 电机连接

步进电机原理及使用说明

步进电机原理及使用说明步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

为此，51测试网在腾龙开发套件中首次引入了步进电机技术，方便用户应用掌握。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进电机的主要特性：1 步进电机必须加驱动才可以运转，驱动型号必须为脉冲信号，没有脉冲的时候，步进电机静止，如果加入适当的脉冲信号，就会以一定的角度（称为步角）转动。

转动的速度和脉冲的频率成正比。

2 腾龙版步进电机的步进角度为7.5 度，一圈360 度，需要48 个脉冲完成。

3 步进电机具有瞬间启动和急速停止的优越特性。

4 改变脉冲的顺序，可以方便的改变转动的方向。

因此，目前打印机，绘图仪，机器人，等等设备都以步进电机为动力核心。

步进电机原理（一）作者：来源：时间：2006-5-23 9:57:51 阅读次数：12969往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，可以作二相电机绕组串联或并联使用2分类感应子式步进电机以相数可分为：二相电机三相电机四相电机五相电机等以机座号（电机外径）可分为：42BYG(BYG为感应子式步进电机代号）57BYG86BYG110BYG（国际标准），而像70BYG90BYG130BYG等均为国内标准3步进电机的静态指标术语相数：产生不同对极NS磁场的激磁线圈对数常用m表示拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.步距角：对应一个脉冲信号，电机转子转过的角位移用表示=360度（转子齿数J*运行拍数），以常规二四相，转子齿为50齿电机为例四拍运行时步距角为=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为=360度/（50*8）=0.9度（俗称半步）定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音4步进电机动态指标及术语：1步距角精度：步进电机每转过一个步距角的实际值与理论值的误差用百分比表示：误差/步距角*100%不同运行拍数其值不同，四拍运行时应在5%之内，八拍运行时应在15%以内2失步：电机运转时运转的步数，不等于理论上的步数称之为失步3失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的4最大空载起动频率：电机在某种驱动形式电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率5最大空载的运行频率：电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率6运行矩频特性：电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩频特性，这是电机诸多动态曲线中最重要的，也是电机选择的根其它特性还有惯频特性起动频率特性等电机一旦选定，电机的静力矩确定，而动态力矩却不然，电机的动态力矩取决于电机运行时的平均电流（而非静态电流），平均电流越大，电机输出力矩越大，即电机的频率特性越硬如下图所示其中，曲线3电流最大或电压最高;曲线1电流最小或电压最低，曲线与负载的交点为负载的最大速度点要使平均电流大，尽可能提高驱动电压，使采用小电感大电流的电机一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

电机驱动器说明

使用说明两相四线步进电机控制方式使用说明使用直流/步进两用驱动器可以驱动一台步进电机。

A，B端分别用短接帽接通5V电源点。

M1和M2四个接线端子分别接步进电机的两个绕组。

要实现步进电机的旋转，输入信号端IN1，IN2，IN3，IN4依次接入低电平。

（正转接入低电平的顺序是IN1→IN2→IN3→IN4，反转接入低电平的顺序是IN4→IN3→IN2→IN1）。

改变脉冲的速度即可改变电机的转动速度，脉冲越快电机的转速也就越快。

脉冲速度超过了电机的反应速度就容易造成电机失步。

（果接入信号正常，电机发生抖动现象，证明电机接线一相接反。

须调节电机接线顺序。

）四相六线步进电机控制方式使用说明使用直流/步进两用驱动器可以驱动一台四相六线步进电机和控制一台两相四线步进电机的程序是一样的。

（只是接线方式有一点不同，四相六线步进电机需要将其中的两个公共端接电源即可。

如上图接法。

）M1和M2四个接线端子分别接步进电机的两个绕组。

要实现步进电机的旋转，输入信号端IN1，IN2，IN3，IN4依次接入低电平。

（正转接入低电平的顺序是IN1→IN2→IN3→IN4，反转接入低电平的顺序是IN4→IN3→IN2→IN1）。

改变脉冲的速度即可改变电机的转动速度，脉冲越快电机的转速也就越快。

脉冲速度超过了电机的反应速度就容易造成电机失步。

（果接入信号正常，电机发生抖动现象，证明电机接线一相接反。

须调节电机接线顺序。

）下面是一个我们用C语言，使用AT89S52单片机编写的一个简单的使电机连续运行的程序及接线图：附录：步进电机控制原理步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

步进电机区别于其他控制电机的最大特点是，它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。

【步进电机及驱动器控制器】3轴控制器使用手册

1
三轴运动控制器操作手册
目录
一与外部驱动器及IO （输入输出）接线图 (4)
二用户管理操作 (5)
三系统参数设置 (7)
四 IO （输入输出）设置 (8)
五系统自检操作 (10)
六手动操作
(13)
七编程操作 (15)
八自动执行 (17)
九指令详解 (19)
十电子齿轮计算及公式 (21)
十一编程案例 (24)
十二常见问题及处理 (28)
2
3
旗开得胜一与外部驱动器及IO（输入输出）接线图
1.控制器与步进驱动器或伺服驱动器的连接（红色线为1号线）
2.IO（外接开关及继电器）的接线图（红色线为1号线）
4
旗开得胜
注：因输入采用低电平有效，若选用光电开关，则需要选择NPN型。

二用户管理操作
注意：所有重要参数只有用户登录以后才可修改保存。

防止他人随意更改参数，影响加工质量。

从主画面进入参数设置，并进入用户管理，进行密码输入。

5。

D306三相混合式步进电机驱动器使用说明

D306三相混合式步进电机驱动器使用说明！阅读请详细阅读本说明书后，再进行安装连接！！！！安全事项★严禁带电对驱动器进行任何拔码设置或进行测量！★必须在断电三分钟后，接线，安装和拔码设置！★二次开关机之间须有三分钟间隔，以免发生故障报警！★驱动器的输入电压需满足技术要求！★通电前，确定电源电缆，电机动力电缆，信号电缆连接正确，且连接紧固！★通电前，电缆连接完毕后，用万用表电阻档测量驱动器A、B、C端子与接地端子之间的电阻应为无穷大。

用万用表最小电阻档测量驱动器A、B、C端子每两相电阻值应相等，避免电机相间短路，或电机缺相引起驱动器损坏。

一．性能简介D306型号三相伺服混合式步进电机驱动器，具有以下特点：1．采用交流伺服控制原理，在控制方式上增加了全数字式电流环控制，三相正弦电流驱动输出，使三相混合式电机低速无爬行，无共振区，噪音小。

2．驱动器功放级的电压达到DC325伏，步进电机高速运转时仍然有高转矩输出。

3．具备短路、过压、欠压、过热等完善保护功能，可靠性高。

4．具有细分和半流功能。

有多种细分选择，最小步距角可设为0.036°。

5．适用面广，通过设置不同相电流可配置各种电机。

三．外观尺寸23。

接口信号说明：CP+/CP-（脉冲信号）：每个脉冲上升沿使电机转动一步，最小脉宽≥2.5μS,最高接收频率200KHz 。

CW+/CW-（方向信号）：单脉冲控制方式时为方向控制信号输入接口，若CW 为低电平，电机顺时针旋转，CW 为高电平，电机逆时针旋转。

双脉冲控制方式时为反转步进脉冲信号输入接口。

方向信号切换时间≥10μS 。

改变电机旋转方向可通过互换电机任意两相接线。

FREE+/FREE-（脱机信号）脱机信号输入接口，脱机+与脱机-之间分别加高低电平，电机无相电流，电机转子处于不稳定的自由状态（脱机状态）；反之脱机+与脱机-之间分别加相同电平和不接，电机处于锁定状态。

Vin 外部电源输入端（仅需接ERR 和FINE 时所需） ERR 报警信号输出接口。

三相驱动器原理接线说明书

DVS3722是基于DSP控制的三相步进电机驱动器。

它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。

驱动电压为AC110V-220V，适配电流在7.0A以下、外径57-130mm的各种型号的三相混合式步进电机。

该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。

定位精度最高可达60000步/转。

该产品广泛应用于分辨率较高的大、中型数控设备上。

如数控机床。

绣花机● 高性能、低价格。

● 设有16档等角度恒力矩细分，最高分辨率60000步/转● 最高反应频率可达200Kpps● 步进脉冲停止超过1.5s时，线圈电流自动减到设定电流的一半● 光电隔离信号输入/输出● 驱动电流1.2A/相到7.0A/相分16档可调● 单电源输入，电压范围：AC110V-220V●（大豪绣花系统专用接口（白色），订货请注明）● 相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）。

电流设定驱动器工作电流由DIP-1端子设定，运行电流为正常工作输出电流设置开关（详见下表）运行电流（A） 1.2 1.5 2.0 2.3 2.5 3.0 3.2 3.6 D1 OFF OFF OFF OFF OFF OFF OFF OFF D2 OFF OFF OFF OFF ON ON ON ON D3 OFF OFF ON ON OFF OFF ON ON D4 OFF ON OFF ON OFF ON OFF ON 运行电流（A） 4.0 4.5 5.0 5.3 5.8 6.2 6.5 7.0 D1 ON ON ON ON ON ON ON ON细分设定驱动器细分由DIP-2端子设定，共16档，由6位拨码开关的前四位分别设定（后两位为功能设定）。

DY3系列三相混合式步进电机驱动器(用户手册)ZW

*高转矩
步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。由于技术限制，所使用的电压在DC150伏以下，而DY3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。
*高可靠性
控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机内，设有超温、过压、欠压、保护、报警信号输出。
1000
8.3
2000
8.1
4000
7.0
6000
5.1
8000
4.5
10000
4.0
12000
110BYG350B
0.6
11.7
300
11.7
500
11.7
1000
11.6
2000
10.6
4000
7.6
6000
5.7
8000
5.1
10000
4.2
12000
110BYG350C
0.6
15.9
300
15.9
我厂研制的DY3系列三相混合式步进电机驱动电源，具有以下特点：
*技术新：
应用微电子技术，将单片机嵌入驱动器内，使控制性能提高，电路简化；功放采用三菱公司智能模块（IPM），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器内低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。
*微步距：
3、拔码开关
自ALM4指示灯下方由上而下依次为SW1~SW6拨码开关，开关位置朝右为OFF（关），开关位置朝左为ON（开）。
SW4减电流控制
