CAD精确辅助绘图工具
CAD中常用的绘图工具和命令
CAD中常用的绘图工具和命令CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑、机械、电子等领域的设计软件，它的绘图工具和命令是CAD设计过程中必不可少的一部分。
本文将介绍CAD中常用的绘图工具和命令，帮助读者提高CAD的使用技巧。
1. 线工具（Line）：线工具是CAD中使用最频繁的绘图工具之一。
在CAD软件中，通过指定起始点和终止点的位置来绘制直线。
线工具的快捷键是L，通过点击起始点和终止点，即可完成直线的绘制。
2. 圆工具（Circle）：圆工具用于绘制圆形。
在CAD软件中，可以通过指定圆心和半径的方式来绘制圆。
圆工具的快捷键是C，通过点击圆心和拖动鼠标来指定半径，即可完成圆的绘制。
3. 弧工具（Arc）：弧工具用于绘制弧形。
在CAD软件中，可以通过指定圆心、起始角度和终止角度来绘制弧形。
弧工具的快捷键是A，通过点击圆心、拖动鼠标和指定角度，即可完成弧形的绘制。
4. 多边形工具（Polygon）：多边形工具用于绘制多边形。
在CAD软件中，可以通过指定中心点和边数来绘制正多边形。
多边形工具的快捷键是POL，通过点击中心点和拖动鼠标来指定边数，即可完成多边形的绘制。
5. 矩形工具（Rectangle）：矩形工具用于绘制矩形。
在CAD软件中，可以通过指定两个对角点的位置来绘制矩形。
矩形工具的快捷键是REC，通过点击两个对角点，即可完成矩形的绘制。
6. 平移命令（Move）：平移命令用于将选定的对象从一个位置移动到另一个位置。
在CAD软件中，可以通过选择对象、指定基点和指定目标点的方式来完成平移操作。
平移命令的快捷键是M。
7. 旋转命令（Rotate）：旋转命令用于将选定的对象按照指定的角度和轴线进行旋转。
在CAD软件中，可以通过选择对象、指定基点和指定旋转角度的方式来完成旋转操作。
旋转命令的快捷键是RO。
8. 缩放命令（Scale）：缩放命令用于将选定的对象按照指定的比例进行缩放。
CAD如何设置辅助绘图模式
CAD如何设置辅助绘图模式
我们使用CAD绘图最好用到辅助绘图，使用之前需要设置，这样可以使我们绘图更加方便。
下面就让小编告诉你CAD如何设置辅助绘图模式的方法，一起学习吧。
CAD设置辅助绘图模式的方法
辅助绘图模式作必要调整，对状态栏各项进行设置
1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
3.按下“线宽”按钮，同时调整线宽显示比例。
具体设置方法是：右键单击“线宽”按钮，将“调整显示比例”滑块拖到左边第二格中间位置，这样显示的图线宽度比较适中。
CAD中常用的绘图工具
CAD中常用的绘图工具CAD（计算机辅助设计）是一种广泛应用于各个领域的绘图工具，可以用于制作平面图、立体图和三维模型等。
在CAD软件中，有许多常用的绘图工具可以帮助用户更高效地完成绘图任务。
本文将介绍几种常用的CAD绘图工具和使用技巧。
首先，我们来介绍一些绘图基础工具，如直线工具、圆工具和矩形工具。
在CAD软件中，这些工具常常位于绘图工具栏中。
通过选择相应的工具，用户可以通过点击鼠标在绘图区域内绘制出直线、圆、矩形等基本形状。
接下来，我们来介绍一些进阶的绘图工具，如多边形工具和曲线工具。
多边形工具可以用于绘制具有任意边数的多边形，用户可以通过指定边数和边长来绘制不同形状的多边形。
曲线工具可以用于绘制各种曲线，如贝塞尔曲线和样条曲线。
用户可以通过控制点来调整曲线的曲率和形状，使绘图更具自由度。
除了基础工具和进阶工具，CAD软件还提供了一些实用的辅助工具，如偏移工具、修剪工具和拉伸工具。
偏移工具可以用于沿指定路径或指定距离复制图形，非常适用于制作对称图形和重复图案。
修剪工具可以用于删除图形中的一部分，用户可以通过点击要删除的边界线来修剪图形。
拉伸工具可以用于改变图形的大小和形状，用户可以选择拉伸的方向和距离来调整图形的尺寸。
此外，CAD软件还提供了一些辅助绘图工具，如坐标定位工具、图层管理工具和测量工具。
坐标定位工具可以用于精确定位图形的位置，用户可以输入坐标值来准确绘制图形。
图层管理工具可以用于分组和管理图形，用户可以将不同类型的图形放置在不同的图层中，方便后续编辑和管理。
测量工具可以用于测量图形的距离、角度和面积等，用户可以通过选择需要测量的图形来获取准确的测量值。
最后，我们来介绍一些CAD软件中的快捷键和技巧。
使用快捷键可以大大提高绘图效率，如Ctrl+C和Ctrl+V可以分别用于复制和粘贴图形，Ctrl+Z可以撤销上一步操作。
另外，使用命令行可以更快速地输入指令，用户可以通过输入指令的首字母快速选择需要的指令，如输入“L”即可选择直线工具。
CAD中的绘图辅助工具使用指南

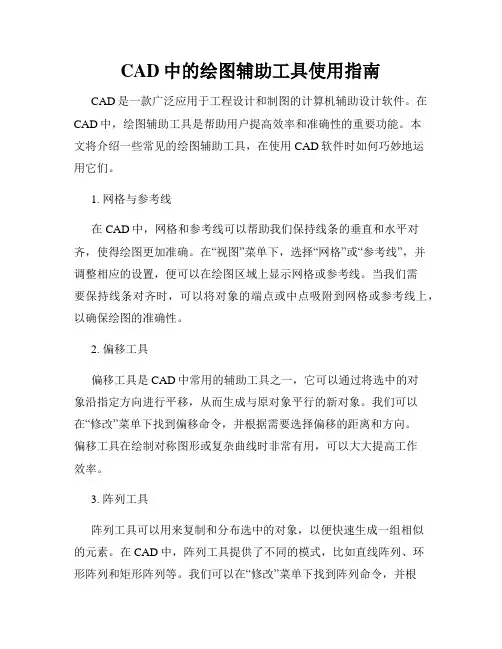

CAD中的绘图辅助工具使用指南CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
在CAD中，绘图辅助工具是帮助用户提高效率和准确性的重要功能。
本文将介绍一些常见的绘图辅助工具，在使用CAD软件时如何巧妙地运用它们。
1. 网格与参考线在CAD中，网格和参考线可以帮助我们保持线条的垂直和水平对齐，使得绘图更加准确。
在“视图”菜单下，选择“网格”或“参考线”，并调整相应的设置，便可以在绘图区域上显示网格或参考线。
当我们需要保持线条对齐时，可以将对象的端点或中点吸附到网格或参考线上，以确保绘图的准确性。
2. 偏移工具偏移工具是CAD中常用的辅助工具之一，它可以通过将选中的对象沿指定方向进行平移，从而生成与原对象平行的新对象。
我们可以在“修改”菜单下找到偏移命令，并根据需要选择偏移的距离和方向。
偏移工具在绘制对称图形或复杂曲线时非常有用，可以大大提高工作效率。
3. 阵列工具阵列工具可以用来复制和分布选中的对象，以便快速生成一组相似的元素。
在CAD中，阵列工具提供了不同的模式，比如直线阵列、环形阵列和矩形阵列等。
我们可以在“修改”菜单下找到阵列命令，并根据需要选择对应的模式和参数。
阵列工具特别适用于绘制复杂的几何图形和装饰图案。
4. 剪裁和延伸工具剪裁和延伸工具可以帮助我们在绘图过程中删除或延伸选中对象的一部分。
在CAD中，我们可以通过在“修改”菜单下选择剪裁或延伸命令来使用这些工具。
剪裁工具可以将选中的对象裁剪成各种形状，并删除被裁剪部分。
延伸工具可以将选中的对象延伸至与其他对象相交或相接。
这些工具使得绘图和编辑更加方便和高效。
5. 拉伸工具拉伸工具可以帮助我们平行地拉伸选中的对象，以改变其大小和形状。
在CAD中，我们可以在“修改”菜单下找到拉伸命令，并根据需要选择拉伸的距离和方向。
拉伸工具适用于调整线条的长度、修改图形的形状或拉伸实体对象，在设计中非常实用。
6. 弧与圆工具弧与圆工具是绘制圆弧和圆形的基本工具。
CAD中常见的测量和辅助工具介绍

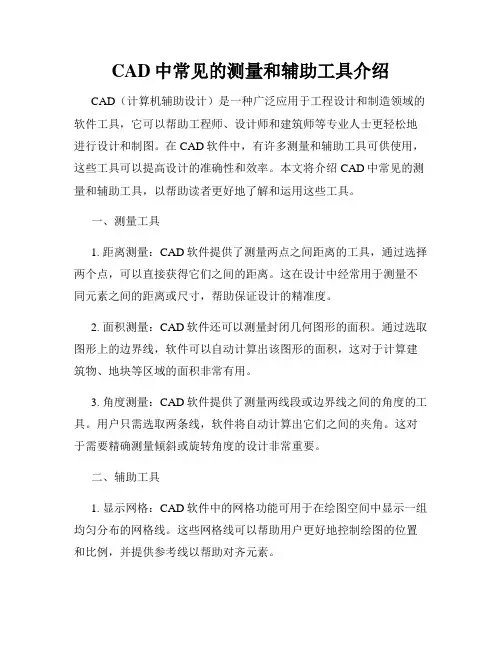

CAD中常见的测量和辅助工具介绍CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的软件工具，它可以帮助工程师、设计师和建筑师等专业人士更轻松地进行设计和制图。
在CAD软件中，有许多测量和辅助工具可供使用，这些工具可以提高设计的准确性和效率。
本文将介绍CAD中常见的测量和辅助工具，以帮助读者更好地了解和运用这些工具。
一、测量工具1. 距离测量：CAD软件提供了测量两点之间距离的工具，通过选择两个点，可以直接获得它们之间的距离。
这在设计中经常用于测量不同元素之间的距离或尺寸，帮助保证设计的精准度。
2. 面积测量：CAD软件还可以测量封闭几何图形的面积。
通过选取图形上的边界线，软件可以自动计算出该图形的面积，这对于计算建筑物、地块等区域的面积非常有用。
3. 角度测量：CAD软件提供了测量两线段或边界线之间的角度的工具。
用户只需选取两条线，软件将自动计算出它们之间的夹角。
这对于需要精确测量倾斜或旋转角度的设计非常重要。
二、辅助工具1. 显示网格：CAD软件中的网格功能可用于在绘图空间中显示一组均匀分布的网格线。
这些网格线可以帮助用户更好地控制绘图的位置和比例，并提供参考线以帮助对齐元素。
2. 对齐工具：CAD软件提供了多种对齐工具，包括居中对齐、水平对齐和垂直对齐等。
这些工具可以帮助用户将元素对齐到文档的中心、水平线或垂直线上，确保设计的对称性和一致性。
3. 自动捕捉：CAD软件中的自动捕捉功能可以吸附到几何图形的特定点或线上。
这对于精确定位或对齐元素非常有用，并可以减少手动输入坐标的错误。
4. 图层管理：CAD软件中的图层功能可用于组织和管理绘图中的不同元素。
用户可以将不同的元素分配到不同的图层，并可以根据需要打开或关闭某些图层，以便更好地查看和编辑设计。
5. 拉伸和镜像：CAD软件提供了拉伸和镜像工具，可以快速复制和修改元素。
拉伸工具可以沿指定路径拉伸线段或曲线，而镜像工具则可以创建元素的镜像副本。
CAD绘图中的辅助工具与辅助线
CAD绘图中的辅助工具与辅助线CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计中常用的一种方法，它通过使用CAD软件来完成各种绘图和设计任务。
在CAD绘图中，辅助工具和辅助线是非常重要的组成部分，它们能够帮助设计师更加高效和准确地完成设计任务。
辅助工具是CAD软件中提供的一些功能和工具，用于辅助设计者进行操作和完成设计任务。
比如，在CAD软件中，我们常常可以看到画笔工具、选择工具、剪刀工具等等。
这些工具能够提高设计师的操作效率，让其更加方便地完成绘图任务。
辅助线是CAD绘图中常常使用的一种辅助手段。
辅助线是一种特殊的线条，它并不会在最终的设计中显示出来，但却能够帮助设计师更准确地定位和绘制图形。
在CAD软件中，我们可以通过选择一条线段并将其设置为辅助线，然后在绘图时参照这些辅助线进行操作。
辅助工具和辅助线在CAD绘图中有着各自的重要作用。
首先，辅助工具能够提高设计师的操作效率。
通过使用各种辅助工具，设计师可以更快速地选取、编辑和移动图形，节省大量的时间和精力。
其次，辅助线能够提高设计的准确性。
通过使用辅助线，设计师可以更准确地定位和绘制各种图形，避免了因手绘时的不精确而导致的错误。
在使用CAD软件时，我们可以根据需要选择合适的辅助工具和辅助线。
比如，在设计平面图时，我们可以使用辅助线来帮助我们绘制直线和矩形，保证它们的正确位置和尺寸。
在设计三维模型时，我们可以使用辅助线来绘制轮廓线、交点等，帮助我们正确地构建模型。
在设计曲线时，我们可以使用曲线的切线作为辅助线，以确保曲线的平滑和连贯。
除了辅助工具和辅助线，CAD软件还提供了许多其他的辅助功能。
比如，我们可以使用网格线来辅助绘制，使得绘图更加规整和准确。
我们可以使用标尺来测量和标记尺寸，确保设计的准确度。
同时，CAD软件还提供了许多快捷键和自动化操作，节省设计师的时间和精力。
总之，辅助工具和辅助线是CAD绘图中非常重要的一部分，它们能够提高设计师的工作效率和设计的准确性。
高级CAD绘图工具与插件推荐
高级CAD绘图工具与插件推荐在现代的设计行业中，计算机辅助设计（CAD）已成为不可或缺的工具。
通过CAD软件，设计师们能够快速而精确地创建符合要求的设计图纸。
然而，CAD软件的基本功能有时无法满足一些复杂的设计需求。
为了提升效率和质量，设计师们可以使用各种高级CAD绘图工具和插件。
本文将为大家推荐几款值得尝试的高级CAD绘图工具与插件。
首先推荐的是AutoCAD的插件Advance Steel。
这款插件专门针对钢结构设计和制图而开发，提供了全面的工具和功能，使得设计师能够更加高效地创建钢结构图纸。
Advance Steel具有自动标记和编排的功能，能够智能地识别不同的钢构件，并自动为其添加正确的标记和尺寸。
此外，Advance Steel还提供了强大的3D建模和可视化工具，使得设计师能够更加直观地预览和修改设计。
如果你的项目涉及到复杂的钢结构设计，Advance Steel将是一个不错的选择。
另一个值得推荐的工具是RhinoCAD。
与传统的CAD软件相比，RhinoCAD更加注重自由曲面和有机形状的设计。
它提供了强大的三维建模工具，使得设计师能够轻松地创建复杂的曲线、曲面和体积。
RhinoCAD还支持广泛的导入和导出格式，与其他CAD软件和渲染程序的兼容性非常好。
值得一提的是，RhinoCAD还有大量的第三方插件可供选择，如Grasshopper等，进一步拓展了其功能和应用范围。
除了以上推荐的工具，我们还有一款专注于BIM（建筑信息建模）的CAD软件——Revit。
Revit提供了丰富的建筑设计和制图功能，使得设计师能够在一个统一的环境中完成整个建筑项目的设计和管理。
Revit的核心功能是其强大的参数化建模工具，通过定义特定的参数和规则，设计师能够创建具有智能属性和关联性的建筑元素。
Revit还具有实时协作和版本控制的功能，使得多位设计师能够同时参与项目，并实时更新和共享设计。
如果你从事建筑设计或相关领域的工作，Revit是一个不可或缺的工具。
CAD中的定位与辅助工具使用技巧
CAD中的定位与辅助工具使用技巧在使用CAD软件进行设计和绘图时，准确的定位和辅助工具的使用是非常重要的。
这些工具可以帮助我们更快速、高效地完成设计任务。
下面将介绍几种常用的CAD定位和辅助工具以及它们的使用技巧。
1. 图形捕捉（Snap）图形捕捉是CAD软件中常用的定位工具之一。
它可以将光标精确地捕捉到指定对象的特定点上，如端点、中点、距离等。
在进行绘图时，可以通过打开图形捕捉功能来提高绘图的精度和准确性。
按下F9键或点击工具栏上的图形捕捉按钮即可开启该功能。
接下来，将光标移到所需定位点上，就能看到光标自动吸附到相应的点上，方便进行绘图或编辑。
2. 捕捉到吸附（Object Snap）捕捉到吸附是CAD中的另一种定位工具，它可以吸附到对象的特定位置，如交点、垂足、中心等。
在绘图时启用捕捉到吸附功能可以帮助我们快速和准确地定位到所需点，特别是在处理复杂的几何图形时尤为方便。
在绘图时，按下F3键或点击工具栏上的捕捉到吸附按钮即可启用该功能。
然后，在指定所需点的附近移动鼠标，就可以看到光标自动吸附到相应的位置上。
3. 偏移（Offset）偏移工具在CAD软件中常用于构建平行线、曲线或多边形。
该工具可以将已有的对象复制一个与之平行或等距的新对象。
使用偏移工具时，需要先选择要进行偏移的对象，然后输入要偏移的距离值。
按下O键或点击工具栏上的偏移按钮即可启用该功能。
选择要偏移的对象后，输入正值则表示向外偏移，输入负值则表示向内偏移，然后按下Enter键即可完成偏移操作。
4. 镜像（Mirror）镜像工具可以将一个对象镜像复制到另一个对象的位置上。
使用镜像工具时，需要先选择要进行镜像的对象，然后选择镜像轴线，再选择是否删除原始对象。
按下MI键或点击工具栏上的镜像按钮即可启用该功能。
选择要镜像的对象后，指定镜像轴线上的两个点，然后选择是否删除原始对象，按下Enter键即可完成镜像操作。
5. 整齐（Align）整齐工具有助于将多个对象按照一定的对齐方式排列。
实现CAD绘图多功能的插件推荐
实现CAD绘图多功能的插件推荐CAD（Computer-Aided Design）是一种广泛应用于工程设计领域的计算机辅助设计软件，它能够帮助工程师们通过电脑来进行各种设计和制图工作。
为了让CAD软件的功能更加强大和多样化，很多插件应运而生。
本文将为大家推荐一些实现CAD绘图多功能的插件，帮助您提高工作效率。
1. AutoCAD插件– CADtoolsCADtools是一款功能丰富的AutoCAD插件，它为用户提供了一系列实用的工具，例如自动标注、尺寸线创建、图纸管理等。
CADtools不仅可以简化绘图流程，还可以提高绘图的准确度和效率。
它还具有强大的编辑功能，能够对绘图进行各种修改和优化。
无论是初学者还是专业人士，CADtools都是一款非常值得推荐的插件。
2. SketchUp插件– ArtisanArtisan是一款专为SketchUp设计的插件，它为用户提供了一系列高级绘图工具，例如表面细化、形状编辑、光影效果等。
Artisan可以让用户在SketchUp中实现更加精确和复杂的绘图效果，为设计师们提供了更大的创作空间。
无论您是建筑师、室内设计师还是景观设计师，Artisan都能够帮助您打造出令人惊艳的作品。
3. SolidWorks插件– CAMWorksCAMWorks是一款为SolidWorks设计的先进的制造软件，它能够将CAD模型和CAM程序紧密结合，实现高效的制造流程。
CAMWorks具有智能特征识别和自动化加工的功能，能够大大简化NC 编程的过程。
它还支持多轴加工和刀具路径优化，提高了加工效率和质量。
如果您需要在SolidWorks中进行复杂的制造任务，CAMWorks绝对是一个不可缺少的插件。
4. Revit插件– EnscapeEnscape是一款支持实时渲染的Revit插件，它能够快速将设计模型转化为高质量的渲染图像和动画。
Enscape不仅能够提供逼真的光影效果，还支持虚拟现实和全景漫游。
CAD中常见的绘图工具及其用法
CAD中常见的绘图工具及其用法CAD（计算机辅助设计）是一种利用计算机技术进行设计和绘图的工具。
在CAD软件中，有许多绘图工具可供使用，它们各有不同的功能和用途。
本文将介绍CAD中常见的绘图工具及其用法。
1. 直线工具直线工具是CAD中最常用的工具之一。
它可以绘制直线段，只需选择起点和终点即可。
在绘制过程中，可以通过键入精确的坐标来控制直线的长度和方向。
直线工具对于绘制各种几何形状、标注等非常实用。
2. 圆工具圆工具可以绘制圆形或圆弧。
在使用圆工具时，可以选择圆心和半径（或直径）来确定圆的大小和位置。
圆工具对于绘制圆形或弧形的物体、外轮廓和孔洞等很有用。
3. 矩形工具矩形工具可以绘制矩形或正方形。
通过选择两个对角点，可以确定矩形的位置和大小。
矩形工具在绘制建筑平面图、边界线和窗户等方面非常方便。
4. 多边形工具多边形工具可以绘制具有任意边数的多边形。
在使用多边形工具时，可以选择中心点和半径来确定多边形的大小和位置。
多边形工具对于绘制正多边形、凸轮廓等具有特定形状的物体很有用。
5. 弧工具弧工具可以绘制一段圆弧，可以自定义起点、终点和半径。
弧工具对于绘制圆弧形式的构件、曲线外廓和连接不同形状的路径非常有用。
6. 偏移工具偏移工具可以在已有的图形上创建平行线段或曲线段。
通过选择要偏移的图形和偏移距离，可以很容易地在图形上创建新的轮廓或复制图形。
7. 剖面工具剖面工具可以将三维模型分割成不同的部分，并显示其内部结构。
通过选择想要剖面的几何体和剖面方向，可以观察和检查三维模型的内部细节。
8. 编辑工具编辑工具可以用于修改已有图形的形状和属性。
常见的编辑操作包括移动、旋转、缩放、复制、镜像等。
通过编辑工具，可以轻松地调整和修改CAD图形，以满足设计需求。
9. 标注工具标注工具用于添加文字、尺寸和注释等信息。
通过选择标注工具和相应的图形或对象，可以在CAD图纸上添加标签和说明，以便于理解和使用。
10. 图层工具图层工具用于管理CAD图纸中的图层。
使用精确绘图工具
第2章使用精确绘图工具当一个设计者要使用AutoCAD绘制图形时，首先要求绘制出的图形能够精确表达设计思想件。
AutoCAD提供了多种工具，帮助用快速而精确的生成图形。
2.1使用坐标和坐标系坐标和坐标系是精确绘制图形的主要方法，只有熟练使用坐标和坐标系才能快速而准确的绘图。
AutoCAD提供几种坐标系以便输入。
2.1.1坐标系在默认的状态下，AutoCAD使用一套固定坐标系，该坐标系是以X轴的正方向向右递增、Y轴的正方向向上递增、Z轴垂直于XY平面沿向外的正方向递增。
这套坐标系为世界坐标系（简称WCS）。
世界坐标系(WCS)总是存在于每一个设计的图形之中，并且不可更改。
任意打开或新建一张AutoCAD图纸，可以看到如图2-1所示的世界坐标系WCS的图标，该图标指明了X轴和Y轴以及它们的正方向，在两轴的相交处为原点。
图2-1WCS坐标系图标相对于世界坐标系WCS，可以创建用户坐标系（简称UCS）。
这是一个可移动的坐标系。
15AutoCAD2005 三周通UCS 对于输入坐标、定义图形平面和设置视图非常有用。
改变UCS 并不改变视点。
只改变坐标系的方向和倾斜。
创建三维对象时，可以重新定位UCS 来简化工作。
如图2-2所示，UCS坐标系的图标。
图2-2UCS坐标系图标在实际使用中UCS坐标系是可以任意倾斜及旋转的，UCS坐标系的图标形态也是根据用户的定义而呈现不同形态。
AutoCAD确定坐标点的位置时，提供了以下几种坐标输入方法：直角坐标、极坐标、柱面坐标和球坐标。
2.1.2二维坐标输入直角坐标就是表示法是我们在生活中常用的坐标表示法，通过在二维平面上建立两个相互垂直的坐标轴的距离来指定点的位置。
在AutoCAD中它被分为了两种表示方法：绝对坐标和相对坐标。
1.绝对直角坐标绝对直角坐标就是我们在确定直线、圆弧等图形对象的每一点的X、Y、Z坐标值时，都是以原点作为参照对象的。
在AutoCAD中的表示方法是：X，Y，Z，例如，70，82，46和123，89，-32都是正确的表示方法。
中文版AutoCAD 2007基础教程课件_第2章 绘图辅助工具
AutoCAD 2007基础教程 2.2.1 “图层特性管理器”对话框的组成
选择“格式”|―图层”命令，打开“图层特性管理器”对话框。在“过滤 器树”列表中显示了当前图形中所有使用的图层、组过滤器。在图层列表中， 显示了图层的详细信息。
新建图层 新组过滤器 图层状态管理器 删除图层 置为当前
新特性过滤器 过滤器树
2.2.5 设置图层线宽
线宽设置就是改变线条的宽度。在AutoCAD中，使用不同宽度的线条表现 对象的大小或类型，可以提高图形的表达能力和可读性。 要设置图层的线宽，可以在“图层特性管理器”对话框的“线宽”列中单 击该图层对应的线宽“—— 默认”，打开“线宽”对话框，有20多种线宽可 供选择。也可以选择“格式”|―线宽”命令，打开“线宽设置”对话框，通过 调整线宽比例，使图形中的线宽显示得更宽或更窄。
AutoCAD 2007基础教程
2.1.4 创建坐标系
在AutoCAD中，选择“工具”|―新建UCS‖命令，利用它的子命令可以方便 地创建UCS，包括世界和对象等，其意义如下。 “世界”命令：从当前的用户坐标系恢复到世界坐标系。 “上一个”命令：从当前的坐标系恢复到上一个坐标系统。 “面”命令：将UCS与实体对象的选定面对齐。 “对象”命令：根据选取的对象快速简单地建立UCS，使对象位于新的 XY平面，其中X轴和Y轴的方向取决于选择的对象类型。 “视图”命令：以垂直于观察方向(平行于屏幕)的平面为XY平面，建立新 的坐标系，UCS原点保持不变。 “Z轴矢量”命令：用特定的Z轴正半轴定义UCS。 “三点”命令：通过在三维空间的任意位置指定3点，确定新UCS原点及 其X轴和Y轴的正方向，Z轴由右手定则确定。其中第1点定义了坐标系原点， 第2点定义了X轴的正方向，第3点定义了Y轴的正方向。 X/Y/Z命令：旋转当前的UCS轴来建立新的UCS。
CAD绘图精度调整方法
CAD绘图精度调整方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。
它能够提供精确的绘图功能，帮助设计师和工程师创建高质量的设计图纸。
在使用CAD软件时，精确度调整是非常重要的。
本文将介绍一些CAD绘图精度调整的方法。
1. 单位设置：在CAD软件中，我们可以通过设置正确的绘图单位来确保绘图精度。
打开CAD软件后，在菜单栏上找到“格式”或“选项”等选项，然后选择“单位”设置。
在单位设置中，选择适合当前工程的单位，比如毫米、英尺等。
正确设置单位可以确保绘图的准确度。
2. 网格设置：网格是CAD软件上的一个辅助工具，用于帮助绘图时对齐和调整位置。
通过调整网格设置，我们可以更好地控制绘图精度。
在CAD软件中，找到网格设置选项，可以调整网格的间距和颜色等参数。
根据需要，我们可以将网格间距调整到合适的程度，以满足绘图的需求。
3. 线型设置：CAD软件中的线型设置非常重要，它可以决定绘图线条的样式和宽度。
通过选择合适的线型，我们可以调整绘图线条的精度和清晰度。
在CAD软件中，找到线型设置选项，可以选择不同的线型，比如实线、虚线、点线等。
根据绘图的要求，选择适当的线型可以使绘图更加精确和清晰。
4. 工具使用技巧：除了以上的设置调整外，还有一些工具使用技巧可以帮助提高CAD绘图的精度。
比如，使用捕捉工具可以帮助我们在绘图过程中准确地定位和选择点。
另外，使用对象捕捉可以帮助我们将图形对齐到其他图形或参考点上。
这些工具的正确使用可以提高绘图的准确性和精度。
5. 定期检查和修正错误：在绘图过程中，我们应该定期检查和修正可能存在的错误。
比如，检查图形是否闭合，是否有重叠的线条等。
如果发现错误，及时进行修正，以确保绘图的准确性和精度。
绘图精度对于CAD软件的应用非常重要。
准确的绘图可以帮助设计师和工程师更好地理解和实现他们的设计意图。
通过正确设置绘图单位，调整网格、线型和使用工具等方法，我们可以提高CAD绘图的精度。
CAD技巧 使用手绘工具
CAD技巧：使用手绘工具CAD（计算机辅助设计）软件是现代设计师必备的工具之一。
它提供了许多功能强大的工具和技巧来帮助设计师创建精确的图纸和模型。
其中一项常用的功能就是手绘工具，它能够模拟手绘的效果，为设计师提供更加自由和创造性的设计环境。
首先，打开你的CAD软件，并创建一个新的绘图文件。
选择一个适合你绘图的比例尺，并设置好绘图单位。
接下来，我们将介绍一些使用手绘工具的技巧，帮助你更好地利用这一功能。
1. 使用自由线工具自由线工具是手绘效果最直接的工具之一。
点击CAD界面上的自由线工具图标，开始绘制你想要的线条。
你可以通过鼠标在绘图区域上点击，并拖动鼠标来完成线条的绘制。
绘制完成后，你可以对线条进行编辑、曲线调整、长度调整等操作，以达到你所需的效果。
2. 使用草图工具草图工具提供了一种更加自由和随意的绘图方式。
你可以在绘图区域上自由地涂鸦和绘制线条，就像你在纸上画草图一样。
这种方式非常适合初步构思和设计时的快速绘图。
你可以随时通过删除和修改等功能对草图进行调整和补充。
3. 使用铅笔工具铅笔工具模拟了传统绘图时的铅笔，可以为你的设计增添一些手绘的质感。
选择铅笔工具后，在绘图区域上点击并拖动鼠标来绘制线条。
与自由线工具不同的是，铅笔工具会在你的绘图路径上添加一些随机的曲线和细微的摆动，使线条看起来更加自然。
4. 使用钢笔工具钢笔工具提供了更高级的手绘效果。
它允许你在绘图路径上添加锚点，并通过控制锚点来改变线条的形状和曲线。
你可以通过点击绘图路径上的任意位置来添加锚点，然后通过拖动锚点或调整锚点的控制柄来修改线条的形状。
这种工具非常适合绘制曲线和复杂的线条。
5. 使用涂鸦工具涂鸦工具是一种类似于画刷的工具，可以为你的设计添加一些手绘的纹理和效果。
你可以选择不同的笔刷样式和笔刷尺寸，然后在绘图区域上涂鸦。
你可以通过变换笔触的方向和力度来改变绘制效果，并创建出丰富多样的手绘效果。
以上是几种常用的手绘工具和技巧，帮助你在CAD软件中实现更加自由和创造性的设计。
CAD绘图时的实用画图工具推荐
CAD绘图时的实用画图工具推荐在CAD绘图过程中，选择合适的画图工具能够大大提高绘图效率和准确性。
下面我将为大家推荐几个实用的CAD画图工具，希望能对大家的绘图工作有所帮助。
1. 辅助标记工具（Markup Tool）辅助标记工具是CAD绘图中常用的工具之一，它可以用来在图纸上进行标记、注释和批注。
在绘图过程中，我们常常需要对一些特殊部位或者需要特别说明的地方进行标记，使用辅助标记工具可以快速实现这一需求。
不仅如此，辅助标记工具还能够帮助我们更好地与他人交流，方便查看和理解绘图内容。
2. 编辑工具（Modify Tools）CAD绘图过程中，经常需要对已有的图形进行修改、编辑和调整。
这时候，选择合适的编辑工具就显得尤为重要了。
例如，我们可以使用"移动（Move）"工具来移动图形位置，使用"拉伸（Stretch）"工具来调整图形尺寸，使用"旋转（Rotate）"工具来旋转图形角度等等。
这些编辑工具可以帮助我们快速有效地修改图形，提高工作效率。
3. 对齐工具（Align Tool）在CAD绘图中，经常需要将多个图形对齐到同一直线、同一个角度或者同一中心点。
这时候，对齐工具将会非常实用。
通过选择图形并设置对齐方式，我们可以快速实现图形的对齐，使得绘图更加规整、美观。
对齐工具不仅能够提高绘图效率，还可以保证图形的准确性和一致性。
4. 数值输入工具（Numeric Input）CAD绘图中，我们需要精确控制图形的位置、尺寸和角度等参数。
数值输入工具可以帮助我们直接精确地输入这些数值，从而快速生成所需图形。
通过数值输入工具，我们可以确保图形的准确性，避免手动操作的误差。
数值输入工具是CAD绘图中不可或缺的实用工具之一。
5. 图层管理工具（Layer Manager）在CAD绘图过程中，我们经常需要对图层进行管理和调整。
图层管理工具可以帮助我们方便地对图层进行操作，包括新建图层、删除图层、设置图层属性等。
CAD绘图常用工具与快捷键大全
CAD绘图常用工具与快捷键大全CAD（计算机辅助设计）是一种广泛应用于工程设计和建筑行业的软件。
掌握CAD绘图工具和快捷键，可以提高绘图效率，简化操作流程。
下面将介绍一些常用的CAD绘图工具和快捷键。
1. 线段工具（Line）：用于绘制直线。
点击工具栏上的线段工具，然后点击绘图区域的起始点和终点，即可完成绘制直线的操作。
2. 圆工具（Circle）：用于绘制圆形。
点击工具栏上的圆工具，然后点击绘图区域的圆心和半径，即可完成绘制圆形的操作。
3. 矩形工具（Rectangle）：用于绘制矩形。
点击工具栏上的矩形工具，然后点击绘图区域的矩形的对角线的两个点，即可完成绘制矩形的操作。
4. 弧工具（Arc）：用于绘制弧线。
点击工具栏上的弧工具，然后点击绘图区域的圆心和起始角度、结束角度，即可完成绘制弧线的操作。
5. 多段线工具（Polyline）：用于绘制由多条线段组成的线。
点击工具栏上的多段线工具，然后逐次点击绘图区域上要连接的线段的端点，最后双击或按下Enter键完成绘制多段线的操作。
6. 过滤（Filter）工具：用于选择指定类型的对象。
按下Ctrl + Shift + A键，选择过滤工具，然后选择要过滤的对象类型，即可实现选择指定类型的对象。
7. 半径（Radius）工具：用于设置圆的半径。
点击工具栏上的半径工具，然后点击要设置半径的圆，输入指定的半径数值，即可完成设置圆的半径的操作。
8. 吸附（Snap）工具：用于将绘图对象对齐到指定的点或线。
点击工具栏上的吸附工具，然后选择吸附点或线，拖动绘图对象时会自动对齐到选定的吸附点或线。
9. 往复（Mirror）工具：用于复制并镜像绘图对象。
点击工具栏上的往复工具，然后选择要镜像的对象和镜像线，即可完成复制并镜像绘图对象的操作。
10. 平移（Move）工具：用于平移绘图对象。
点击工具栏上的平移工具，然后选择要平移的对象和平移基点，然后选择移动距离和方向，即可完成平移绘图对象的操作。
如何在CAD中应用栅格和辅助线进行绘图
如何在CAD中应用栅格和辅助线进行绘图栅格和辅助线是CAD软件中非常重要的绘图工具，它们能够帮助我们更准确、更方便地进行绘图。
下面就来介绍一下如何在CAD中应用栅格和辅助线进行绘图。
首先，让我们来了解一下栅格。
栅格是CAD软件中的一个可见网格，它能够帮助我们将图纸分割成很多小块，并且可以在每个小块内准确地定位绘图元素。
在CAD软件中，我们可以通过点击屏幕左下角的“栅格”按钮来开启或关闭栅格。
当栅格开启时，我们可以看到整个图纸上形成了一系列小方格，这些小方格可以帮助我们准确地确定绘图元素的位置和尺寸。
接下来是辅助线，它能够帮助我们更精确地定位绘图元素。
在CAD软件中，我们可以通过点击屏幕上方导航栏中的“辅助线”按钮来开启或关闭辅助线。
当辅助线开启时，我们可以看到在图纸上出现了一条或多条虚线，这些虚线可以通过拖拽调整位置，并且可以随时删除或添加新的辅助线。
我们可以将辅助线用于定位线段的起点和终点、连接两个点，或者作为图形的参考线。
通过合理地使用辅助线，我们能够更快速、更精确地完成绘图任务。
在具体的绘图过程中，我们可以同时使用栅格和辅助线。
首先，我们可以根据需要打开栅格，这样能够使我们的绘图更加精确。
例如，我们要绘制一个长方形，我们可以使用直线工具，按住鼠标左键并在栅格的交叉点上拖动，这样我们就能够保证绘制出来的直线与栅格的对齐，从而使长方形的边界更加准确。
除了栅格之外，辅助线也能够帮助我们更快速地完成绘图任务。
例如，我们要绘制一个带有圆弧的图形，我们可以使用曲线工具，在绘制过程中参考辅助线的位置，这样可以使得绘制的图形更加平滑、精确。
另外，当我们需要定位一个特定点的时候，辅助线也能够起到很大的作用。
例如，我们要绘制一个正方形，我们可以先绘制一个矩形，然后使用辅助线将矩形的两个对角线的交点连接起来，这样我们就能够准确地绘制出一个正方形。
总的来说，栅格和辅助线是CAD软件中非常重要的绘图工具。
通过合理地使用栅格和辅助线，我们能够更准确、更方便地进行绘图，并且能够提高我们的绘图效率。
CAD软件中的网格和坐标系统技巧
CAD软件中的网格和坐标系统技巧CAD软件是许多设计师和工程师必备的工具，它能够帮助我们绘制精确的图纸和模型。
在使用CAD软件的过程中，掌握一些网格和坐标系统的技巧是非常重要的。
本文将介绍一些常用的CAD软件中的网格和坐标系统技巧，帮助读者更加高效地使用CAD软件。
首先，让我们来了解CAD软件中的网格。
网格是CAD软件中一个用来辅助绘图的工具。
它可以帮助我们更加准确地绘制各种线条和形状。
在大部分CAD软件中，我们可以通过设置来调整网格的密度和间距。
在进行绘图时，我们可以根据需要选择将对象吸附到网格点上，这样可以确保对象的位置更加准确。
另外，CAD软件中的坐标系统也是非常重要的。
坐标系统能够帮助我们确定绘图中的位置和尺寸。
在CAD软件中，常见的坐标系统有绝对坐标和相对坐标。
绝对坐标是相对于一个固定原点的坐标，而相对坐标是相对于当前位置或者其他对象的坐标。
在进行绘图时，我们可以根据需要使用不同的坐标系统。
在使用CAD软件时，我们可以通过一些快捷键和命令来更加方便地操作网格和坐标系统。
例如，通过快捷键可以打开或关闭网格，或者调整网格的设置。
此外，我们可以使用命令来精确地控制对象的位置和尺寸，比如通过输入绝对坐标值来定位一个对象，或者通过输入相对坐标值来移动一个对象。
此外，当我们需要调整对象的位置和尺寸时，可以使用CAD软件中的一些对齐和缩放工具。
比如，我们可以使用对齐工具将多个对象对齐到一个共同的位置，或者使用缩放工具按比例调整对象的大小。
这些工具可以帮助我们更加方便地进行绘图和编辑。
另外，CAD软件中还有一些高级的网格和坐标系统技巧，可以帮助我们更加高效地使用CAD软件。
比如，使用网格对称工具可以快速创建对称图形，使用坐标系转换工具可以将一个坐标系转化为另一个坐标系，使用插入坐标工具可以在绘图过程中插入坐标点等等。
这些高级技巧需要我们对CAD软件的功能有一定的了解，但掌握后能够大大提高我们的绘图效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意：仅当命令处于活动状态时动态 UCS 才可用。
甘肃林业职业技术学院 测绘工程学院 CAD课程
32
线宽显示/隐藏
在AutoCAD2010状态栏上的 (显示/隐藏线宽)按钮处单击鼠标右键,从弹 出的快捷菜单中选择“设置”,都可以打开“线宽设置”对话框。在此对话框
中可以设定当前线宽、设定线宽单位、控制线宽的显示和显示比例，以及设
动态输入有两种类型：指针输入，用于输入坐标值；
标注输入，用于输入距离和角度。 动态提示是配合指针输入和标注输入使用的。 启用动态输入：按下状态栏的“DYN”按钮/按F12键
甘肃林业职业技术学院 测绘工程学院 CAD课程
26
动态输入功能设置
在AutoCAD 2010中，打开“草图设置” 对话框，在“动态输入”选项卡中有三个
Sixth 动态UCS及线宽显示与快捷特性
06
甘肃林业职业技术学院 测绘工程学院 CAD课程
31
动态UCS
使用动态UCS功能，可以在创建对象时使UCS的XY平面自动与实体模型上的平面临 时对齐。
使用绘图命令时，可以通过在面的一条边上移动指针对齐UCS，而无需使用UCS命
令。结束该命令后，UCS将恢复到其上一个位置和方向。 提示通过打开动态 UCS 功能，然后使用 UCS 命令定位实体模型上某个平面的原 点，可以轻松地将 UCS 与该平面对齐。 通过按 F6 键或 SHIFT+Z 组合键可以开启或关闭动态 UCS。
按钮，使用打开的“指针输入设置”对话框设置指 针的格式和可见性。
甘肃林业职业技术学院 测绘工程学院 CAD课程
28
启用标注输入
在“草图设置”对话框的“动态输入” 选项卡中，选中“可能时启用标注输入”
复选框可以启用标注输入功能。在“标注
输入”选项组中单击“设置”按钮，使用 打开的“标注输入的设置”对话框可以设 置标注的可见性。
定AutoCAD2010图层的默认线宽值。
甘肃林业职业技术学院 测绘工程学院 CAD课程
33
快捷特性
当用户选择AutoCAD2010中的图形对象时，
即可显示快捷特性面板，从而方便修改AutoCAD
2010对象的属性。在AutoCAD2010状态栏上的 (快捷特性)按钮处单击鼠标右键,从弹出的快 捷菜单中选择“设置”,可打AutoCAD2010 “草图设置”中的“快捷特性”选项栏。
甘肃林业职业技术学院 测绘工程学院 CAD课程
4
第03章 精确绘图辅助工具
First 栅格与捕捉
01
甘肃林业职业技术学院 测绘工程学院 CAD课程
5
1、打开或关闭栅格和捕捉
捕捉，可以使光标在绘图窗口按指定的步距移动，就像在绘图屏幕上隐含分 布着按指定行间距和列间距排列的栅格点，这些栅格点对光标有吸附作用， 即能够捕捉光标，使光标只能落在由这些点确定的位置上，从而使光标只能 按指定的步距移动。 栅格，是一些标定位置的小点，起坐标纸的作用，可以提供直观的距离和位 置参照。
甘肃林业职业技术学院 测绘工程学院 CAD课程
29
显示动态提示
在“草图设置”对话框的“动态输入”选项卡中，选中“动态提示”选 项组中的“在十字光标附近显示命令提示和命令输入”复选框，可以在光标
附近显示命令提示。
标注输入
指针输入 命令提示
甘肃林业职业技术学院 测绘工程学院 CAD课程 30
第03章 精确绘图辅助工具
启用对象捕捉追踪可单击状态栏上“对象捕捉追踪”按钮，或按F11键。
如：右图所示，已有直线AB，绘制 三角形ABC，角C为直角，AB为对角
边。
注意：对象捕捉追踪必须和对象捕捉同时工作。
甘肃林业职业技术学院 测绘工程学院 CAD课程
17
使用临时追踪点和捕捉自功能
在“对象捕捉”工具栏中，还有两个非常有用的对象捕捉工具，即“临时追 踪点”和“捕捉自”工具。 “临时追踪点”工具：可在一次操作中创建多条追踪线，并根据这些追踪线 确定所要定位。 “捕捉自”工具：在使用相对坐标指定下一个应用点时，“捕捉自”工具可 以提示输入基点，并将该点作为临时参照点，这与通过输入前缀@使用最后一 个点作为参照点类似。它不是对象捕捉模式，但经常与对象捕捉一起使用。
甘肃林业职业技术学院 测绘工程学院 CAD课程
2
本章知识点
栅格和捕捉
定位点
01 02
正交模式
线条限制
极轴追踪
捕捉角度线上的任意点
03
04
对象捕捉与追踪
准确捕捉几何特征点
动态输入
便捷输入模式
05
06
动态UCS与其他
辅助工具
3
甘肃林业职业技术学院 测绘工程学院 CAD课程
第03章 精确绘图辅助工具
• 教学目标： 通过本章的学习，读者应掌握设置栅格和捕捉功能；对象捕捉和自动追 踪的设置方法以及使用对象捕捉和自动追踪功能绘制综合图形的方法。 • 教学重点与难点： • 对象捕捉和自动追踪的设置方法。 • 使用对象捕捉和自动追踪功能绘制综合图形。
直线，至第五条线闭合。
甘肃林业职业技术学院 测绘工程学院 CAD课程
24
第03章 精确绘图辅助工具
Fifth 动态输入
05
甘肃林业职业技术学院 测绘工程学院 CAD课程
25
动态输入
在AutoCAD 2010中，使用动态输入功能可以在指针位置处显示标注输入 和命令提示等信息，从而极大地方便了绘图。
甘肃林业职业技术学院 测绘工程学院 CAD课程
12
对象捕捉工具栏
在 绘图过程中，当要求指定点时，单击“对象捕捉”工具栏中相应的特征点 按钮，再把光标移到要捕捉对象上的特征点附近，即可捕捉到相应的对象特
征点。
甘肃林业职业技术学院 测绘工程学院 CAD课程
13
对象捕捉快捷菜单
在绘图过程中，当要求指定点时，可以按下Shift键或者 Ctrl键，右击打开对象捕捉快捷菜单。选择需要的子命 令，再把光标移到要捕捉对象的特征点附近，即可捕捉到 相应的对象特征点。
组件：“指针输入”、“标注输入”和
“动态提示”如右图所示： 启用动态输入：按下状态栏的“DYN” 按钮或按F12键
甘肃林业职业技术学院 测绘工程学院 CAD课程
27
启用指针输入
在“草图设置”对话框的“动态输入”选项卡 中，选中“启用指针输入”复选框可以启用指针输
入功能。可以在“指针输入”选项组中单击“设置”
甘肃林业职业技术学院 测绘工程学院 CAD课程
18
第03章 精确绘图辅助工具
Fourth 极轴追踪
04
甘肃林业职业技术学院 测绘工程学院 CAD课程
19
极轴追踪
在AutoCAD中，极轴追踪是按事先给定的角度增量来追踪特征点。如果事先知 道要追踪的方向(角度)，则使用极轴追踪；当AutoCAD提示用户指定点的位置
甘肃林业职业技术学院 测绘工程学院 CAD课程
34
实训题目
甘肃林业职业技术学院 测绘工程学院 CAD课程
35
Thank you
甘肃林业职业技术学院 测绘工程学院 CAD课程
ቤተ መጻሕፍቲ ባይዱ
36
甘肃林业职业技术学院 测绘工程学院 CAD课程
14
使用自动对象捕捉
在绘图的过程中，使用对象捕捉的频率非常高。为此，AutoCAD又提供了一种 自动对象捕捉模式。 自动捕捉就是当把光标放在一个对象上时，系统自动捕捉到对象上所有 符合条件的几何特征点，并显示相应的标记。如果把光标放在捕捉点上多停 留一会，系统还会显示捕捉的提示。这样，在选点之前，就可以预览和确认 捕捉点。 要打开对象捕捉模式，可按F3键，也可在在“草图设置”对话框的“对 象捕捉”选项卡中，选中“启用对象捕捉”复选框，然后在“对象捕捉模式” 选项组中选中相应复选 。
要打开或关闭“捕捉”和“栅格”功能，可以选择以下几种方法： a.在AutoCAD程序窗口的状态栏中，单击“捕捉”snap和“栅格”grid按钮。 b.按F7键打开或关闭栅格，按F9键打开或关闭捕捉。 c.选择“工具”|“草图设置”命令，打开“草图设置”对话框，在“捕捉和 栅格”选项卡中选中或取消“启用捕捉”和“启用栅格”复选框。
时，拖动光标，使光标接近预先设定的方向，AutoCAD会自动将橡皮筋线吸附
到该方向，同时沿该方向显示出极轴追踪矢量，并浮出一小标签，说明当前 光标位置相对于前一点的极坐标，如右图所示：
甘肃林业职业技术学院 测绘工程学院 CAD课程
20
极轴追踪
在AutoCAD中，极轴追踪和对象捕捉追踪 可以同时使用，但极轴追踪开启时，正 交模式自动关闭。 启用极轴追踪功能，可以在状态栏单击
b.或按键盘上的F8键 c.使用ORTHO命令，可快速实现正交功能启用与否的切换。 利用正交功能，用户可以方便地绘与当前坐标系统的X轴或Y轴平行的线段(对 于二维绘图而言，就是水平线或垂直线)。
甘肃林业职业技术学院 测绘工程学院 CAD课程
10
第03章 精确绘图辅助工具
Third 对象捕捉与追踪
03
甘肃林业职业技术学院 测绘工程学院 CAD课程
15
使用自动对象捕捉
在“草图设置”对话框的“对象捕捉” 选项卡中，选中“启用对象捕捉”复选
框，然后在“对象捕捉模式”选项组中
选中相应复选 。
甘肃林业职业技术学院 测绘工程学院 CAD课程
16
2、对象捕捉追踪
对象捕捉追踪是按与对象的某种特定关系来追踪，这种特定的关系确定了一 个 未 知 角 度 。 如果事先不知道具体的追踪方向 和 角度，但知道与其他对象的 特征点的某种关系(如相交)，可用对象捕捉追踪。
甘肃林业职业技术学院 测绘工程学院 CAD课程
8
第03章 精确绘图辅助工具
