《数字电子技术》总结复习
数字电子技术基础知识总结
数字电子技术基础知识总结一、模拟电路与数字电路的定义及特点:模拟电路（电子电路）模拟信号处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。
其主要特点是:1.函数的取值为无限多个；2.当图像信息和声音信息改变时, 信号的波形也改变, 即模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。
3、初级模拟电路主要解决两个大的方面: 1放大、2信号源。
4.模拟信号具有连续性。
数字电路（进行算术运算和逻辑运算的电路）数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路, 或数字系统。
由于它具有逻辑运算和逻辑处理功能, 所以又称数字逻辑电路。
其主要特点是:1.同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础, 使用二进制数字信号, 既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等）, 因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2.实现简单, 系统可靠以二进制作为基础的数字逻辑电路, 可靠性较强。
电源电压的小的波动对其没有影响, 温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3.集成度高, 功能实现容易集成度高, 体积小, 功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便, 随着集成电路技术的高速发展, 数字逻辑电路的集成度越来越高, 集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路, 通过编程的方法实现任意的逻辑功能。
二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。
《数字电子技术》知识点[整理]
![《数字电子技术》知识点[整理]](https://img.taocdn.com/s3/m/ed3f455084868762cbaed51a.png)
20XXKnowledge Points知识点汇编《数字电子技能》知识点第1章数字逻辑根底1．数字信号、模仿信号的界说2．数字电路的分类3．数制、编码其及转化要求：能娴熟在10进制、2进制、8进制、16进制、8421BCD之间进行彼此转化。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD4．根本逻辑运算的特色与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：娴熟运用上述逻辑运算。
5．数字电路逻辑功用的几种表明办法及彼此转化。
①真值表（组合逻辑电路）或状况转化真值表（时序逻辑电路）：是由变量的一切或许取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表明变量的一切或许取值组合的小方格所构成的图形。
④逻辑图：是由表明逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的一切或许取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状况图（只需时序电路才有）：描绘时序逻辑电路的状况转化联系及转化条件的图形称为状况图。
要求：把握这五种（对组合逻辑电路）或六种（对时序逻辑电路）办法之间的彼此转化。
6．逻辑代数运算的根本规矩①反演规矩：关于任何一个逻辑表达式Y，假如将表达式中的一切“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式便是函数Y的反函数Y（或称补函数）。
这个规矩称为反演规矩。
②对偶规矩：关于任何一个逻辑表达式Y，假如将表达式中的一切“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量坚持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y的对偶函数。
数电基本知识点总结
数电基本知识点总结数电（数字电子技术）是研究数字信号的产生、处理、传输和存储的科学与技术。
在现代社会中，数字电子技术已经深入各个领域，发挥着重要作用。
本文将从几个基本知识点入手，总结数电的一些基本概念和原理。
一、二进制二进制是数电中最基础的概念之一。
在二进制系统中，只存在两个数字0和1，这两个数字代表了电路中的两个状态。
二进制系统的优势在于可以方便地进行数值表示和逻辑运算。
在二进制中，每个位上的数值表示的是2的幂次。
例如，二进制数1101表示的是1*2^3 + 1*2^2 + 0*2^1 + 1*2^0 = 13。
二、逻辑门逻辑门是数电中常见的基本电路，用于实现特定的逻辑功能。
最常见的逻辑门包括与门、或门和非门。
与门的输出只有当所有输入都是高（1）时才为高，否则为低（0）。
或门的输出只有当任一输入为高时才为高，否则为低。
非门则是将输入取反，即输入为高时输出低，输入低时输出高。
逻辑门可以通过组合和级联的方式构成复杂的逻辑电路，实现各种复杂的逻辑功能。
三、触发器触发器是用于存储数据的元件，也是数字电子中的重要组成部分。
最常见的触发器是D触发器和JK触发器。
D触发器具有存储功能，利用时钟信号确定存储的时间，而JK触发器则具有存储与反转的功能。
触发器可以用于存储状态、实现时序控制和生成频率分频信号等。
四、进位加法器进位加法器是用于进行二进制数加法的电路。
最简单的进位加法器是半加器，可以实现两个一位二进制数的加法。
而全加器则可以实现三个一位二进制数的加法，并考虑了进位的情况。
进一步地，多个全加器可以级联构成更高位数的加法器，实现多位二进制数的加法运算。
五、时序控制时序控制是数字电子中的重要内容之一，它涉及到电路的时序运算以及各个部件之间的时序关系。
时序控制可以实现各种复杂的功能，例如计时器、状态机等。
常用的时序控制电路有时钟发生器、时钟分频电路、计数器等。
总结起来，数电是研究数字信号的产生、处理、传输和存储的科学与技术。

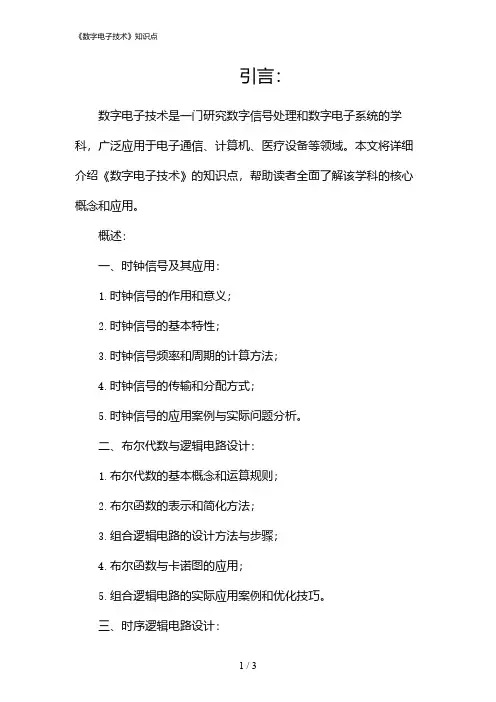

《数字电子技术》知识点(2024)
引言：数字电子技术是一门研究数字信号处理和数字电子系统的学科，广泛应用于电子通信、计算机、医疗设备等领域。
本文将详细介绍《数字电子技术》的知识点，帮助读者全面了解该学科的核心概念和应用。
概述：一、时钟信号及其应用：1.时钟信号的作用和意义；2.时钟信号的基本特性；3.时钟信号频率和周期的计算方法；4.时钟信号的传输和分配方式；5.时钟信号的应用案例与实际问题分析。
二、布尔代数与逻辑电路设计：1.布尔代数的基本概念和运算规则；2.布尔函数的表示和简化方法；3.组合逻辑电路的设计方法与步骤；4.布尔函数与卡诺图的应用；5.组合逻辑电路的实际应用案例和优化技巧。
三、时序逻辑电路设计：1.时序逻辑电路的基本概念和分类；2.时序逻辑电路的设计流程与方法；3.触发器的基本原理和类型；4.计数器的设计原理和应用；5.时序逻辑电路设计中的常见问题与解决方法。
四、存储器与存储器系统：1.存储器的分类和特点；2.存储器的组织和访问方式；3.随机存储器（RAM）和只读存储器（ROM）的工作原理；4.存储器系统的层次结构和优化；5.存储器故障和容错技术。
五、全加器和多路选择器：1.全加器的定义和基本原理；2.全加器的设计与实现方法；3.多路选择器的定义和应用场景；4.多路选择器的实现和多路选择器的扩展；5.全加器和多路选择器在计算机系统中的应用举例。
总结：通过本文的详细阐述，读者对《数字电子技术》知识点（二）有了更加全面的了解。
时钟信号及其应用、布尔代数与逻辑电路设计、时序逻辑电路设计、存储器与存储器系统以及全加器和多路选择器等知识点，都是数字电子技术的核心内容。
有了对这些知识点的深入了解，读者将能够更好地应用于实际工作中，并为数字电子技术的发展做出贡献。

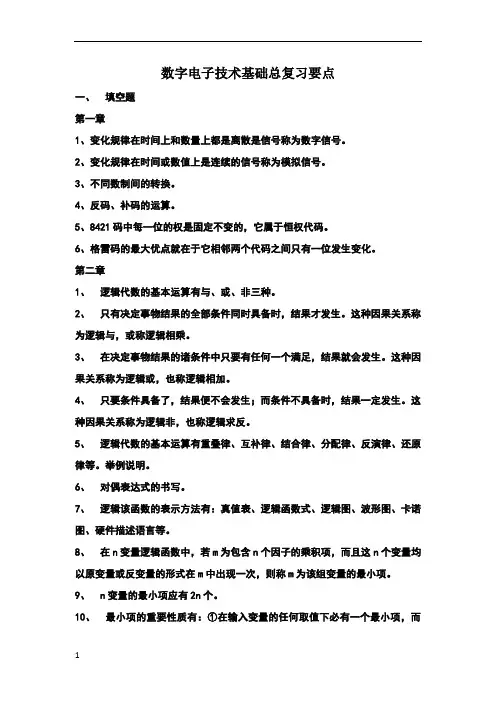

数字电子技术基础总复习要点
数字电子技术基础总复习要点一、填空题第一章1、变化规律在时间上和数量上都是离散是信号称为数字信号。
2、变化规律在时间或数值上是连续的信号称为模拟信号。
3、不同数制间的转换。
4、反码、补码的运算。
5、8421码中每一位的权是固定不变的，它属于恒权代码。
6、格雷码的最大优点就在于它相邻两个代码之间只有一位发生变化。
第二章1、逻辑代数的基本运算有与、或、非三种。
2、只有决定事物结果的全部条件同时具备时，结果才发生。
这种因果关系称为逻辑与，或称逻辑相乘。
3、在决定事物结果的诸条件中只要有任何一个满足，结果就会发生。
这种因果关系称为逻辑或，也称逻辑相加。
4、只要条件具备了，结果便不会发生；而条件不具备时，结果一定发生。
这种因果关系称为逻辑非，也称逻辑求反。
5、逻辑代数的基本运算有重叠律、互补律、结合律、分配律、反演律、还原律等。
举例说明。
6、对偶表达式的书写。
7、逻辑该函数的表示方法有：真值表、逻辑函数式、逻辑图、波形图、卡诺图、硬件描述语言等。
8、在n变量逻辑函数中，若m为包含n个因子的乘积项，而且这n个变量均以原变量或反变量的形式在m中出现一次，则称m为该组变量的最小项。
9、n变量的最小项应有2n个。
10、最小项的重要性质有：①在输入变量的任何取值下必有一个最小项，而且仅有一个最小项的值为1；②全体最小项之和为1；③任意两个最小项的乘积为0；④具有相邻性的两个最小项之和可以合并成一项并消去一对因子。
11、若两个最小项只有一个因子不同，则称这两个最小项具有相邻性。
12、逻辑函数形式之间的变换。
（与或式—与非式—或非式--与或非式等）13、化简逻辑函数常用的方法有：公式化简法、卡诺图化简法、Q-M法等。
14、公式化简法经常使用的方法有：并项法、吸收法、消项法、消因子法、配项法等。
15、卡诺图化简法的步骤有：①将函数化为最小项之和的形式；②画出表示该逻辑函数的卡诺图；③找出可以合并的最小项；④选取化简后的乘积项。
数字电子技术复习资料
数字电子技术复习资料数字电子技术复习资料数字电子技术是现代电子技术中的重要分支，它以数字信号的处理和传输为核心，广泛应用于计算机、通信、控制等领域。
本文将为大家提供一份数字电子技术的复习资料，希望能够帮助大家系统地回顾和巩固相关知识。
一、数字电路基础知识数字电路是数字电子技术的基础，了解数字电路的基本概念和特点对于深入理解数字电子技术至关重要。
1. 逻辑门：逻辑门是数字电路的基本构建单元，常见的逻辑门包括与门、或门、非门等。
它们通过逻辑运算实现不同的功能，如与门实现与运算，或门实现或运算。
2. 布尔代数：布尔代数是描述逻辑运算的数学工具，它通过与、或、非等逻辑运算符号表示逻辑关系。
深入理解布尔代数的基本原理和运算规则，对于设计和分析数字电路至关重要。
3. 真值表：真值表是逻辑函数的一种表示形式，它列出了逻辑函数在不同输入组合下的输出值。
通过真值表可以直观地了解逻辑函数的逻辑关系。
二、组合逻辑电路组合逻辑电路是一种由逻辑门构成的数字电路，它的输出仅依赖于当前的输入。
了解组合逻辑电路的基本原理和设计方法，对于理解和设计复杂的数字电路至关重要。
1. 真值表和逻辑函数：通过真值表可以得到逻辑函数的表达式，通过逻辑函数可以设计出对应的组合逻辑电路。
2. 卡诺图：卡诺图是一种用于简化逻辑函数的工具，通过画出逻辑函数的卡诺图，可以直观地找出逻辑函数的最简表达式。
3. 编码器和解码器：编码器和解码器是常用的组合逻辑电路。
编码器将多个输入信号转换为较少的输出信号，解码器则将较少的输入信号转换为多个输出信号。
三、时序逻辑电路时序逻辑电路是一种在组合逻辑电路的基础上加入了时钟信号的数字电路，它的输出不仅依赖于当前的输入，还依赖于过去的输入。
了解时序逻辑电路的基本原理和设计方法，对于理解和设计时序电路至关重要。
1. 触发器：触发器是时序逻辑电路的基本构建单元，它可以存储和传输信息。
常见的触发器包括RS触发器、D触发器、JK触发器等。
数字电子技术基础知识点总结
第四章 触发器
基本要求 1.熟练掌握各类触发器的逻辑功能（功能表、特性方 程、状态转换图、驱动表）。 2. 熟练掌握各种不同结构的触发器的触发特点，并能 够熟练画出工作波形。 3.熟悉触发器的主要参数。 4.熟悉各类触发器间的相互转换。 5.了解各类触发器的结构和工作原理。
1 写出图示各电路的状态方程。
组合逻辑电路的设计
根据实际逻辑问题，求出所要求逻辑功能的最简单逻辑电路。 一、组合逻辑电路的设计步骤
1、逻辑抽象（约定）：根据实际逻辑问题的因果关系确 定输入、输出变量，并定义逻辑状态的含义； 2、根据逻辑描述列出真值表； 3、由真值表写出逻辑表达式; 4、根据器件的类型,简化和变换逻辑表达式 5、 画出逻辑图。
(1) (54)D =(0101,0100)8421 =(1011,0100)2421
(2) (87.15)D =(1000,0111.0001,0101)8421 =(1110,1101.0001,1011)2421
(3) (239.03)D =(0010,0011,1001.0000,0011)8421 =(0010,0011,1111.0000,0011)2421
3.列出状态转换表或画出状态图和波形图；
４.确定电路的逻辑功能.
设计同步时序逻辑电路的一般步骤
同步时序电路的设计过程
由给定的逻 辑功能建立 原始状态图 和原始状态 表
状态 化简
状态 分配
选择 触发 器类 型
确定 激励方程组
和 输出方程组
画出 逻辑图 并检查 自启动 能力
(1)根据给定的逻辑功能建立原始状态图和原始状态表 ①明确电路的输入条件和相应的输出要求，分别确定输入变量 和输出变量的数目和符号。 ②找出所有可能的状态和状态转换之间的关系。 ③根据原始状态图建立原始状态表。
数字电子技术总结
数字电子技术总结第一章逻辑代数（1）数字信号的数值相对于时间的变化过程是跳变的、间断性的。
对数字信号进行传输、处理的电子线路称为数字电路。
模拟信号通过模数转换后变成数字信号，即可用数字电路进行传输、整理。
（2）日常生活中使用十进制，但在计算机中基本上使用二进制，有时也使用八进制或十六进制。
将十进制数转换为其他进制数时，整整部分采用基数除法，小数部分采用基数乘法。
利用1位八进制数由3位二进制数构成，1位十六进制数由4位二进制数构成，可以实现二进制数与八进制数以及二进制数与十六进制数之间的互相转换。
二进制代码不仅可以表示数值，而且可以表示符号及文字，使信息交换灵活方便。
BCD码是用4位二进制代码代表1位十进制数的编码，有多种BCD码形式，最常用的是8421 BCD码。
（3）逻辑代数是分析和设计数字电路的重要工具。
利用逻辑代数，可把实际逻辑问题抽象为逻辑函数来描述，并且可用逻辑运算的方法，解决逻辑电路的分析和设计问题。
与、或、非是3种基本逻辑关系，也是3种基本逻辑运算。
与非、或非、与或非、异或则是由与、或、非3种基本逻辑运算复合而成的4种常用逻辑运算。
逻辑代数的公式和定理是推演、变换及化间逻辑函数的。
（4）逻辑函数的化简有公式法和图形法等。
公式法是利用逻辑代数的公式、定理和规则来对逻辑函数化简，这种方法使用于各种复杂的逻辑函数，但需要熟练的运用公式和定理，且具有一定的运算技巧。
图形法就是利用函数的卡诺图来对逻辑函数化简，这种方法简单直观，容易掌握，但变量太多时卡诺图太复杂，图形法已不适用。
在对逻辑函数化简时，充分利用随意项可以得到十分简单的结果。
（5）逻辑函数可用真值表、逻辑表达式、卡诺图、逻辑图和波形图5种方式表示，它们各具特点，但本质相通，可以互换。
对于一个具体的逻辑函数，究竟采用那种方式应视实际需要而定。
第二章门电路（1）半导体二极管、三极管和场效应管是数字电路中的基本开关元件，半导体二极管是不可控的，半导体三极管是一种用电流控制且具有放大特性的开关元件，场效应管是用电压控制的也有放大特性的开关元件。
数字电子技术各章复习要点
数制和编码先介绍常见的十进制数，然后介绍二进制、十六进制，再介绍各进制数的相互转换，最后讲述十进制的二进制编码形式。
一、十进制数：按照进位方式进行计数的制度称进位计数制。
进位计数制中有两个基本要素：基数和权值。
十进制数的基数是10（0～9），权值是10ｉ（ｉ是数字所处位置的序号）。
特点是逢10进1。
例：（567.8)10＝5×102+6×101+7×100+8×10-1二、二进制数:计算机内部使用的数值符号只有两个:0和1。
外界的各种信息（数字、符号、图像）到了计算机内部都由0、1两个数字组成。
二进制数的基数是2，权值是2ｉ，特点是逢2进1。
例：（101101.1)2＝1×25+0×24+1×23+1×22+0×21+1×20+1×2-1＝32+8+4+1+0.5=45.5三、十六进制数:二进制数的缺点是位数多,不易书写和记忆,为此我们常采取十六进制数.十六进制数的基数是16(0～9,A～F)，位权是16ｉ。
特点是逢十六进一。
页脚内容1例:(2B.A)16＝２×16+11×1+10/16＝(43.625)104B7+84C＝(D03)16四、数制转换：1.任意Ｒ进制数转换成十进制数：只需将其按权展开的多项式求和。
例：(11011.01)2＝1×24+1×23+0×22+1×21+1×20+0×2-1+1×2-2＝(27.25)10(FC)16＝15×161+12×160＝(252)102.十进制数转换成二进制数：分为整数部分和小数部分。
整数部分采取“除基取余法”：将要转换的十进制整数除以2，取余数作为二进制整数的最低位Ｋ0，将商继续除以2，再取商的余数作为次低位Ｋ1，这样不断除，直到商为0，最后的余数作为二进制整数的最高位Ｋn。
(完整版)《数字电子技术》知识点
《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
数字电子技术知识点汇总
数字电子技术知识点汇总引言概述：数字电子技术是一门基础性学科，涉及数字信号的产生、传输、处理和存储等方面。
随着现代科技的迅速发展，数字电子技术已经成为了许多领域的核心技术，包括计算机科学、通信技术、嵌入式系统、控制系统等等。
本文将对数字电子技术的知识点进行汇总和详细介绍，以帮助读者更好地理解和应用这一重要学科。
正文内容：一、数字信号和模拟信号1.1数字信号与模拟信号的基本概念1.2数字信号与模拟信号的特点1.3数字信号的采样和量化1.4模拟信号的离散化和数字化二、数字电路的基础知识2.1逻辑门和布尔代数2.2码制和编码技术2.3数字电路的基本组成2.4数字电路的时序逻辑与组合逻辑2.5数字电路的可靠性和容错技术三、数字系统的设计与实现3.1数字系统的层次结构和组成原则3.2组合逻辑电路的设计方法3.3时序逻辑电路的设计方法3.4状态机的设计与实现3.5FPGA和CPLD的应用四、数字信号处理技术4.1数字信号的基本运算和变换4.2数字滤波器的设计与实现4.3数字信号的储存与读取4.4声音和图像的数字化处理4.5数字信号处理器（DSP）的应用五、数字系统测试与调试5.1数字系统测试的基本概念和方法5.2组合逻辑电路的测试与调试5.3时序逻辑电路的测试与调试5.4集成电路的测试与调试5.5数字系统故障的排查与修复总结：数字电子技术是一门极为重要的学科，广泛应用于现代科技的各个领域。
本文对数字信号和模拟信号、数字电路的基础知识、数字系统的设计与实现、数字信号处理技术以及数字系统的测试与调试等方面的知识点进行了详细的阐述。
通过学习这些知识点，读者可以更好地理解和应用数字电子技术，提高自己在相关领域的能力和竞争力。
在数字化时代的今天，掌握数字电子技术是每个科技工作者必不可少的素质，希望本文能够对读者起到一定的指导和帮助作用。
《数字电子技术基础》核心知识总结
0CO
0 S3
S 0
和小于、等于9（1001） 0 0 0 0 1 0 0 0 0
时，相加的结果和按二进制
…
…
数相加所得到的结果一样。 0 1 0 0 1 0 1 0 0
当两数之和大于9（即等于 1010~1111）时，则应在 按二进制数相加的结果上加
0 0 0 0
1 01 0 1 01 1 1 10 0 1 10 1
11
输出 Y=AB Y=A+B Y=A ⊕ B Y=A
Z A S 1 S 0 B ( A B ) S 1 S 0 ( A B A B ) S 1 S 0 A S 1 S 0 A S 1 S 0 B A S 1 S 0 B S 1 S 0 A B S 1 S 0 A B 1 S 0 A S S 1 S 0
B3 BBB210
CI
74LS283
CO S3 S2 S1 S0
Y3 Y2 Y1 Y0
例：试利用两片4位二进制并行加法器74LS283和必要 的门电路组成1位二-十进制加法器电路。
解：根据BCD码中8421码 的加法运算规则，当两数之
二进制数
BCD码
C0’O 0S’30S’02 S’01 S’00
Y3Y2Y1Y0=P3P2P1P0- Q3Q2Q1Q0 =P3P2P1P0+[Q3Q2Q1Q0]补
= P3P2P1P0+Q3Q2Q1Q0 +1P3
引进中间变量Z
PPP210
AAA321 A0
M 0 1
输出
Z=Q Z MQMQ Z=Q M Q
QQQ321 Q0
M
=1 =1 =1 =1
ZZZ321 Z0
信号M=0时它将两个输入的4位二进制数相加，而M=1时它将两个
数电知识点总结(整理版)
数电知识点总结(整理版).doc数电知识点总结（整理版）一、引言数字电子技术是电子工程领域的一个重要分支，它涉及使用数字信号处理电子设备中的信息。
本文档旨在总结数字电子学的核心知识点，以帮助学生和专业人士复习和掌握这一领域的基础。
二、数字逻辑基础数字信号数字信号是离散的，可以是二进制（0和1）或多电平信号。
逻辑门基本的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）和同或门（NAND）。
逻辑运算逻辑运算是数字电路中的基本操作，包括布尔代数和逻辑表达式的简化。
三、组合逻辑电路多输入逻辑门如四输入与门、或门，以及更复杂的逻辑功能。
编码器和解码器编码器将输入信号转换为二进制代码，解码器则相反。
加法器用于执行二进制加法运算的电路。
比较器比较两个二进制数的大小。
四、时序逻辑电路触发器基本的存储单元，可以存储一位二进制信息。
寄存器由多个触发器组成的电路，用于存储多位二进制信息。
计数器用于计数事件的时序电路。
移位寄存器可以按顺序移动存储的数据。
五、存储器RAM（随机存取存储器）可以读写的数据存储器。
ROM（只读存储器）存储固定数据的存储器，内容在制造时写入。
PROM（可编程ROM）用户可以编程的只读存储器。
EEPROM（电可擦可编程ROM）可以通过电信号擦除和重新编程的存储器。
六、数字系统设计设计流程包括需求分析、逻辑设计、电路设计、仿真、实现和测试。
硬件描述语言如VHDL和Verilog，用于设计和模拟数字电路。
仿真工具用于在实际硬件实现之前测试电路设计的工具。
七、数字信号处理采样将模拟信号转换为数字信号的过程。
量化将连续的信号值转换为有限数量的离散值。
编码将采样和量化后的信号转换为数字代码。
八、数模转换和模数转换数模转换器（DAC）将数字信号转换为模拟信号的设备。
模数转换器（ADC）将模拟信号转换为数字信号的设备。
九、数字通信基础调制在发送端，将数字信号转换为适合传输的形式。
解调在接收端，将接收到的信号转换回原始的数字信号。
《数字电子技术》综合复习资料.docx
《数字电子技术》综合复习资料第一章一、填空题(每空2分)。
1.22=(2. 3. 25=(3.(9A)I6=(4.(1001101001)=(5.(101010)=(6.(20. 7)二(7.(-9)补码二()20)2C)2OO)10O)8412O二、选择题（每题2分）。
三、分析题（每题10分）。
四、设计题（每题10分）。
第二章-、填空题（每空2分）。
二、选择题（每题2分）。
1.__________ 在情况下,A.输入全部为0c, B・A、B同时为k C. （：、0同时为1。
D.输入端全为1。
2.(A+B) (A+C)=oA.AB+ACB. A+BCC. B+ACD. C+AB3.A+B+C二oA. A + B + CB.ABCC. A.B.CD. ABC4.下而逻辑式中, 正确的是cA. A (A+B) =BB. A (A+B) =AC. A (A+B) =ABD. A (A+B) =A+AB5.设F二AB+CD ,则它的反函数是oA. F = ( A+B )(C + D)B. F =( A + B ) ( C+D ) C・戸二A + B^C + DD. F= AB^D6.逻辑表达式A (B+C)二AB+AC的对偶式是 ____________ 。
A. A + BC + B)(A + C)B. A+BC= ( A+B ) ( A+C )C. AB+AOA ( B+C )D. A + BC = (A + B)(A + C)7.F二A㊉(A㊉3)的值是______________ oA. BB. AC. A ㊉BD. A 0B&最小项APC万的相邻项是 ________________ 。
A. ABCDB. AB CDC. A BCDD. A BCD9.F^ABC^ABC+ABC + AB, F2 = AB+B(A㊉C),它们之间的关系是________________________ 。
数字电子技术基础知识点总结
数字电子技术基础知识点总结篇一：《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421Bcd、格雷码之间进行相互转换。
举例1：（37.25）10=()2=()16=()8421Bcd解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421Bcd 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6V，典型低电平为0.3V。
3）oc门和od门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VnH或VnL、扇出系数no、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：Y?a?Bc?a?B?c，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
4.数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数电知识点总结复习
数电知识点总结复习数字电子技术是现代电子技术中的一个重要分支，它是指利用数字信号和数字逻辑技术进行信息的存储、处理和传输的一种技术。
数字电子技术已经深入到我们的日常生活中，无论是计算机、通信、电子设备还是家用电器，都离不开数字电子技术的支持。
因此，掌握数电知识对于电子工程师来说是非常重要的。
下面，我们就来总结一下数电知识点，帮助大家进行复习。
一、数字逻辑电路1. 布尔代数布尔代数是数字逻辑电路设计的基础。
它是一种处理逻辑关系的代数系统，其中变量的值只有“0”和“1”，运算只有“与”、“或”、“非”三种基本运算。
在数字逻辑电路设计中，可以利用布尔代数进行逻辑函数的化简和设计。
2. 逻辑门逻辑门是数字逻辑电路中最基本的电路组件，常见的逻辑门有与门、或门、非门、异或门等。
它们是按照逻辑运算的功能来设计的，可以实现逻辑运算的功能，如与门可以实现“与”运算，或门可以实现“或”运算。
3. 组合逻辑电路组合逻辑电路是由逻辑门按照一定的逻辑运算关系连接而成的电路。
在组合逻辑电路中，逻辑门的输出只取决于当前的输入信号，不受以前的输入信号和输出信号的影响。
4. 时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号控制的逻辑电路。
它的输出不仅依赖于当前的输入信号，还受到时钟信号的控制，因此在时序逻辑电路中，输出信号是有记忆功能的。
5. 计数器计数器是一种能够对输入信号进行计数的时序逻辑电路。
它可以实现二进制或者十进制的计数功能，常见的计数器有同步计数器和异步计数器。
6. 寄存器寄存器是一种能够存储数据的时序逻辑电路。
它可以存储多位的二进制数据，并且能够根据控制信号对数据进行读写操作。
7. 存储器存储器是用于存储大量数据的器件，它有随机存取存储器和只读存储器两种类型。
随机存取存储器可以对数据进行读写操作，而只读存储器只能读取数据，不能进行写操作。
8. 逻辑运算器逻辑运算器是能够进行逻辑运算的电路，常见的逻辑运算器有加法器、减法器、乘法器、除法器等。
数电考点总结范文
数电考点总结范文数电（数字电子技术）是计算机和通信领域中非常重要的一门基础课程，涵盖了数字信号的表示、逻辑门电路和组合逻辑与时序逻辑电路的设计与分析等内容。
下面对数电的考点进行总结。
一、数制与编码1.二进制、八进制和十六进制的相互转换；2.原码、反码和补码的定义和转换；3.BCD码、格雷码和ASCII码的特点和应用。
二、逻辑代数与逻辑运算1.逻辑代数的基本概念，包括逻辑变量、逻辑函数和逻辑表达式等；2.逻辑运算的基本规则，包括与、或、非、异或和异或非等；3.逻辑函数的化简与标准化，包括卡诺图方法和奇偶校验方法等；4. 逻辑函数的完全系和极小集，包括穷举法和Quine-McCluskey方法等。
三、组合逻辑电路1.逻辑门电路的基本组成和特点，包括与门、或门、非门和异或门等；2.组合逻辑电路的分析和设计，包括真值表法、卡诺图法和逻辑函数法等；3.多路选择器和译码器的原理和应用，包括多路选择器的扩展与级联；4.进位加法器和减法器的原理和应用，包括全加器和两种减法器的设计；5.编码器和解码器的特点和应用，包括BCD码编码器和BCD-7段数码管解码器等。
四、时序逻辑电路1.触发器的基本概念和类型，包括SR触发器、D触发器、T触发器和JK触发器等；2.触发器的工作原理和特性，包括输入输出特性和状态转换特性等；3.同步时序逻辑电路和异步时序逻辑电路的设计和分析，包括时序图和状态转换表等；4.计数器的原理和应用，包括同步计数器和异步计数器的设计；5.移位寄存器的特点和应用，包括串行输入输出和并行输入输出等。
五、存储器与存储器系统1.存储器的基本概念和分类，包括寄存器、RAM和ROM等；2.随机存储器（RAM）的特点和应用，包括静态RAM（SRAM）和动态RAM（DRAM）等；3.只读存储器（ROM）的特点和应用，包括只读存储器的编程；4.存储器的层次结构和存储器系统的组织，包括主存、缓存和辅助存储器等；5.存储器系统的访问方式和时序，包括存储器的读写周期和存储器的寻址方式等。
数字电子技术》知识点
数字电子技术》知识点数字电子技术》知识点第1章数字逻辑基础本章主要介绍数字电路的基础知识，包括数字信号、模拟信号的定义，数字电路的分类，数制、编码及其转换，基本逻辑运算的特点，数字电路逻辑功能的几种表示方法及相互转换，逻辑代数运算的基本规则等内容。
1.数字信号、模拟信号的定义数字信号是离散的，只有两种状态，即高电平和低电平，而模拟信号是连续的，可以有无限种状态。
2.数字电路的分类数字电路分为组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出只与输入有关，而时序逻辑电路的输出还与时间有关。
3.数制、编码及其转换我们需要熟练掌握在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换的方法。
举例1：将(37.25)10转换为2进制、16进制、8421BCD码解：(37.25)10 = (.01)2 = (25.4)16 =(xxxxxxxx.xxxxxxxx)8421BCD4.基本逻辑运算的特点我们需要掌握与运算、或运算、与非运算、或非运算、异或运算、同或运算、非运算等基本逻辑运算的特点。
5.数字电路逻辑功能的几种表示方法及相互转换我们需要掌握真值表、逻辑表达式、卡诺图、逻辑图、波形图、状态图等几种表示方法，并能够相互转换。
6.逻辑代数运算的基本规则我们需要掌握反演规则和对偶规则，能够求逻辑函数的反函数和对偶函数。
反演规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，原变量换成反变量，反变量换成原变量，得到函数的反函数。
对偶规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，而变量保持不变，得到函数的对偶函数。
本章内容是数字电路的基础，是后续研究的重要基础。
需要认真掌握并应用于实际操作中。
7.逻辑函数化简逻辑函数化简有两种方法：公式法和图形法。
公式法是利用逻辑代数的基本公式、定理和规则来化简逻辑函数；图形法是将逻辑函数用卡诺图来表示，利用卡诺图来化简逻辑函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C+==，则输出Y见上。
+Y+AABBC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
5．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
这个规则称为对偶规则。
要求：熟练应用反演规则和对偶规则求逻辑函数的反函数和对偶函数。
举例3：求下列逻辑函数的反函数和对偶函数解：反函数： ；对偶函数： 6．逻辑函数化简要求：熟练掌握逻辑函数的两种化简方法。
①公式法化简：逻辑函数的公式化简法就是运用逻辑代数的基本公式、定理和规则来化简逻辑函数。
举例4：用公式化简逻辑函数：C B BC A ABC Y ++=1解：②图形化简：逻辑函数的图形化简法是将逻辑函数用卡诺图来表示，利用卡诺图来化简逻辑函数。
（主要适合于3个或4个变量的化简）举例5：用卡诺图化简逻辑函数：)6,4()7,3,2,0(),,(d m C B A Y ∑+∑= 解：画出卡诺图为则B C Y +=7．触发器及其特性方程1）触发器的的概念和特点：触发器是构成时序逻辑电路的基本逻辑单元。
其具有如下特点： ①它有两个稳定的状态：0状态和1状态；②在不同的输入情况下，它可以被置成0状态或1状态，即两个稳态可以相互转换；))((E D C B A Y +++=))((E D C B A Y +++='③当输入信号消失后，所置成的状态能够保持不变。
具有记忆功能2）不同逻辑功能的触发器的特性方程为：RS 触发器：n n Q R S Q+=+1，约束条件为：RS ＝0，具有置0、置1、保持功能。
JK 触发器：n n n Q K Q J Q +=+1，具有置0、置1、保持、翻转功能。
D 触发器： D Q n =+1，具有置0、置1功能。
T 触发器： n n n Q T Q T Q +=+1，具有保持、翻转功能。
T ′触发器： n n Q Q =+1(计数工作状态)，具有翻转功能。
要求：能根据触发器（重点是JK-FF 和D-FF ）的特性方程熟练地画出输出波形。
举例6：已知J ，K-FF 电路和其输入波形，试画出8．脉冲产生和整形电路1)施密特触发器是一种能够把输入波形整形成为适合于数字电路需要的矩形脉冲的电路。
要求：会根据输入波形画输出波形。
特点：具有滞回特性，有两个稳态，输出仅由输入决定，即在输入信号达到对应门限电压时触发翻转，没有记忆功能。
2)多谐振荡器是一种不需要输入信号控制，就能自动产生矩形脉冲的自激振荡电路。
特点：没有稳态，只有两个暂稳态，且两个暂稳态能自动转换。
3)单稳态触发器在输入负脉冲作用下，产生定时、延时脉冲信号，或对输入波形整形。
特点：①电路有一个稳态和一个暂稳态。
②在外来触发脉冲作用下，电路由稳态翻转到暂稳态。
③暂稳态是一个不能长久保持的状态，经过一段时间后，电路会自动返回到稳态。
要求：熟练掌握555定时器构成的上述电路，并会求有关参数（脉宽、周期、频率）和画输出波形。
举例7：已知施密特电路具有逆时针的滞回特性，试画出输出波形。
解：9．A/D 和D/A 转换器1）A/D 和D/A 转换器概念：模数转换器：能将模拟信号转换为数字信号的电路称为模数转换器，简称A/D 转换器或ADC 。
由采样、保持、量化、编码四部分构成。
数模转换器：能将数字信号转换为模拟信号的电路称为数模转换器，简称D/A 转换器或DAC 。
由基准电压、变换网络、电子开关、反向求和构成。
ADC 和DAC 是沟通模拟电路和数字电路的桥梁，也可称之为两者之间的接口。
2）D/A 转换器的分辨率分辨率用输入二进制数的有效位数表示。
在分辨率为n 位的D/A 转换器中，输出电压能区分2n 个不同的输入二进制代码状态，能给出2n 个不同等级的输出模拟电压。
分辨率也可以用D/A 转换器的最小输出电压与最大输出电压的比值来表示。
举例8：10位D/A 转换器的分辨率为：3）A/D 转换器的分辨率A/D 转换器的分辨率用输出二进制数的位数表示，位001.01023112110≈=-数越多，误差越小，转换精度越高。
举例9：输入模拟电压的变化范围为0～5V，输出8位二进制数可以分辨的最小模拟电压为5V×2－8＝20mV；而输出12位二进制数可以分辨的最小模拟电压为5V×2－12≈1.22mV。
10．常用组合和时序逻辑部件的作用和特点组合逻辑部件：编码器、译码器、数据选择器、数据分配器、半加器、全加器。
时序逻辑部件：计数器、寄存器。
要求：掌握编码器、译码器、数据选择器、数据分配器、半加器、全加器、计数器、寄存器的定义，功能和特点。
举例10：能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。
二、典型题型总结及要求（一）分析题型1．组合逻辑电路分析：分析思路：①由逻辑图写出输出逻辑表达式；②将逻辑表达式化简为最简与或表达式；③由最简与或表达式列出真值表；④分析真值表，说明电路逻辑功能。
要求：熟练掌握由门电路和组合逻辑器件74LS138、74LS153、74LS151构成的各种组合逻辑电路的分析。
举例11：分析如图逻辑电路的逻辑功能。
解：①由逻辑图写出输出逻辑表达式②将逻辑表达式化简为最简与或表达式③由最简与或表达式列出真值表④分析真值表，说明电路逻辑功能当输入A 、B 、C 中有2个或3个为1时，输出Y 为1，否则输出Y 为0。
所以这个电路实际上是一种3人表决用的组合逻辑电路：只要有2票或3票同意，表决就通过。
2．时序逻辑电路分析：分析思路：① 由电路图写出时钟方程、驱动方程和输出方程；② 将驱动方程代入触发器的特征方程，确定电路状态方程；③分析计算状态方程，列出电路状态表；④由电路状态表画出状态图或时序图；⑤分析状态图或时序图，说明电路逻辑功能。
要求：熟练掌握同步时序电路，比如同步加法计数器、减法计数器、环形计数器、扭环形计数器的分析。
举例12：如图所示时序逻辑电路，试分析它的逻辑功能，验证是否能自启动，并画出状态转换图和时序图。
解：时钟方程为：CP0=CP1=CP激励方程为： AC BC AB Y Y Y Y 321==将激励方程代入J-K-FF的特性方程可得状态方程为由状态方程做出状态转换表为：则状态转换图和时序图为：可见电路具有自启动特性，这是一个三进制计数器。
（二）设计题型1．组合逻辑电路设计：设计思路：①由电路功能描述列出真值表；②由真值表写出逻辑表达式或卡若图；③将表达式化简为最简与或表达式；④实现逻辑变换，画出逻辑电路图。
要求：熟练掌握用常用门电路和组合逻辑器件74LS138、74LS153、74LS151设计实现各种组合逻辑电路。
举例13：某汽车驾驶员培训班进行结业考试，有三名评判员，其中A为主评判员，B和C为副评判员，在评判时按照服从多数原则通过，但主评判员认为合格也通过，试用与非门实现该逻辑电路。
（或用74138、74151、74153实现）解：由题意可作出真值表为：用卡诺图化简为则输出逻辑表达式为BC A BC A Y =+=用与非门实现逻辑电路图为：2．时序逻辑电路设计：设计思路：①由设计要求画出原始状态图或时序图；②简化状态图，并分配状态；③选择触发器类型，求时钟方程、输出方程、驱动方程；④画出逻辑电路图；⑤检查电路能否自启动。
要求：熟练掌握同步时序电路，比如同步加法计数器、减法计数器的设计实现。
举例14：设计一个按自然态序变化的7进制同步加法计数器，计数规则为逢七进1，产生一个进位输出。
解：①建立原始状态图：②简化状态图，并分配状态：已经是最简，已是二进制状态；③选择触发器类型，求时钟方程、输出方程、驱动方程：因需用3位二进制代码，选用3个CP 下降沿触发的JK 触发器，分别用FF 0、FF 1、FF 2表示。
由于要求采用同步方案，故时钟方程为：输出方程：状态方程：④画出电路图⑤检查电路能否自启动：将无效状态111代入状态方程计算：可见111的次态为有效状态000，电路能够自启动。
3．集成计数器和寄存器的应用：构成N 进制计数器，构成环形计数器和扭环形计数器。
要求：熟练掌握74LS160、74LS161、74LS162、74LS163四种集成计数器应用，比如分析或设计N 进制计数器；熟练掌握74LS194应用，比如分析或设计环形计数器和扭环形计数器。
