通信电子线路模拟试题精修订
《高频电子线路》《通信电子电路》模拟考试试卷及参考答案

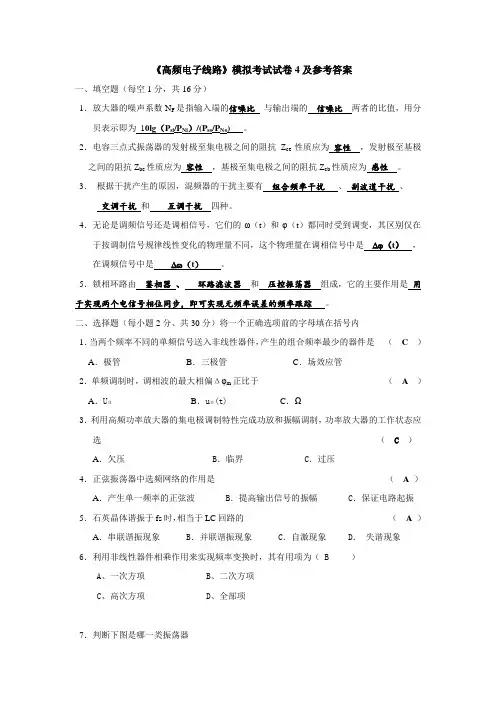

《高频电子线路》模拟考试试卷4及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。
2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。
3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。
4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是∆ϕ（t），在调频信号中是∆ω（t）。
5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。
二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（C）A．极管B．三极管C．场效应管2．单频调制时，调相波的最大相偏Δφm正比于（ A ）A．UΩB．uΩ(t)C．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（A）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象6．利用非线性器件相乘作用来实现频率变换时，其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项7．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（C）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（C）A．465kHz B．2085kHz C．1740kHz10．混频器与变频器的区别（B）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定D．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC t＋φ）,输出信号将产生（C）A．振幅失真B．频率失真C．相位失真13．鉴频特性曲线的调整内容不包括（B）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。
通信电子线路练习题答案(1-40)
1、 泛指传输电信号的导线，一般是对称的平行导线，或者扭在一起的双绞线等。
2、 真正的无损传输线是不存在的，如果满足wc g wl r <<<<,则可以近似看做无损耗传输线。
3、 CLZ C =4、 86.6Ω5、当输入信号的频率变化时，无损传输线随输入信号频率的变化而不再是无损传输。
6题、（1）=0Q 62.8（2）r '=3.9k Ω L 是理想电感。
7题、（1）容性 （2）容性 8题、0w =1.41×107rad/s0Q =141 BW=1.59×104HzB 0.1=15.74×104Hz D=0.19题、0w =1.15×107rad/s86.1=∑R ×105ΩQ=161.7BW=11324.7Hz B 0.1=113247Hz D=0.111题、 BW=0.43Qf 012题、（1）p f 与q f 很接近； 在p q f f f <<时，回路呈现容性。
（2）p f >q f ，在频率q f 处回路短路状态，在频率p f 处回路处于开路状态。
；（3）q q q p f C C f f 02=-13题、临界或弱过压状态14、600 ～80015题、因为低频功率放大器是对信号相对带宽比较宽的信号（即宽带信号）进行放大，所以不能采用谐振回路（只能对单一信号选择性比较好）作为负载。
高频功率放大器因其信号的相对带宽很窄（即窄带信号）可以采用谐振回路作为负载，所以可以工作在丙类。
16题、（1）P 0=6.336W ， ηc =84.5% (2) 29.2V17题、（1）三极管的导通角变为600左右；（2）谐振回路L 1和C 1的谐振频率应该变为原来的2倍。
同时增加陷波电路，其谐振频率为基波频率。
18题、对角标注19题、（1）交流通路如图1：（2）电感三点式振荡器。
（3）1.6×105Hz（4）CB 作用，通交流，隔直流。
通信电子线路 习题解答(61页)
LC2
解 :J
P106 题 34
C2
补充题 :解 : (1)250PF --
(2) 5MHZ
lμH
补充题 :
解 :
P168 题18
解 :
P169 题 34解 :
P170 题39 -解 :
up2
i2
上边带滤波输出 :5M -3000 5 -300
3000I
(HZ)
300
(HZ) (HZ)20M + 300 20M + 3000 (HZ)20M +300 20M + 3000
振荡器 II 输出 :混频器输出 :(上混频)功放输出 :
15M
(HZ)10M -3000 10M-300 (HZ)10M -3000 10M-300
混频器输出 :(下混频)功放输出 :
4. P186 题 8答 : 参考教材 P184
1. P227 题 2答 : 参考教材2. P227 题 9
第七章P190
3. P227 题 23
(3)
4. P228 题 26
3 2__________________
3.18__________________
θe(rad)
2.5 ───ud(v)
t (ms)
2.5
7.5
5
5. P228 题 28
6. P228 题 32
第八章1. P246 题 12
• 10、你要做多大的事情 ， 就该承受多大的压力 。4/10/2 023 2:07:05 AM2:7:52023/4/10• 11、 自己要先看得起自己 ， 别人才会看得起你 。4/10/2• 不谢 。 pr-2310 A• 13、无论才能知识多么卓著 ， 如果缺乏热情 ， 则无异纸上画饼充饥 ， 无补于事 。Monday, April 10, 202310-A r-2323.4.10• 14、我只是自己不放过自己而已 ， 现在我不会再逼自 己眷恋了 。23.4.102:7:510 April 20232:7
通信电子线路模拟试题
通信电子线路模拟试题(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除考试试题纸（ A 卷）课程名称高频电子线路A 专业班级题号一二三四五六七八九十总分题分101010101015101015100备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、(10分，每小题1分) 单项选择题1、常用集电极电流流通角的大小来划分功放的工作类别，丙类功放 D 。
A) = 180O B) 90O180O C) =90 O D) 90O2、在模拟乘法器上接入调制信号VΩm cosΩt和载波信号V cm cosωc t后将产生A 。
A)ωc±Ω B)2ωc±Ω C)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将 C 。
A) 减小 B) 增大 C) 略有增大 D)略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的B 。
A) 等效阻抗为0 B) 等效阻抗无穷大 C) 等效阻抗成感性 D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为 B 。
A) 调频波B) 等幅正弦波C) 直流信号按50Hz正弦变化的波 D) 调幅波6、多级单调谐小信号放大器级联，将使（ B ）。
A）总增益减小，总通频带增大 B）总增益增大，总通频带减小C）总增益增大，总通频带增大 D）总增益减小，总通频带减小7、SSB信号的检波可采用（ C ）。
A）小信号检波 B）大信号检波 C）同步检波 D）以上三种均可8、调幅、检波和混频电路的实质都是（B ）。
A）频谱的非线性搬移 B）频谱的线性搬移C）相位变换 D) 以上三种均可5、预加重是在发射机的调制器前，有目的地改变调制信号，使其高频端得到加强，以提高调制频率高端的。
通信电子线路试卷
通信电子线路试卷大连民族学院第1页/共 3页专业、班级学号姓名一、填空题（每空2分，共30分）1.在通信电子线路中，主要处理的无线电信号有三种：调制信号、（载波信号）和（已调信号）。
2.在高频环境下，电容器和电感器都有一个（自身谐振频率），当工作信号的频率大于这个频率时，电容体现为电感性，电感体现为电容性。
3.对于并联谐振回路，当谐振曲线下降了3dB时，所对应的频率范围称为回路（带宽）。
4.石英晶体谐振器的C q=2.4*10-2pF, L q=42.26mH，则串联谐振频率为=qf（ 5.01MHz）。
5.提高高频小信号放大器稳定性的方法主要有两种，分别是（中和法）和（失配法）。
6.高频功率放大器工作在（丙类）放大器下，效率最高，此时通角θ（<90°）。
7.利用高频功率放大器进行AM高电平调制时，如果采用基极调制方式，则功放应该工作在（欠压状态）；若集电极调制，工作在（过压状态）。
8.LC三端式振荡器能够振荡的原则可简记为（射同余异）。
9.有一个抑制载波双边带调制器，其调制系数为K，调制电压uΩ=UΩcosΩt，载波电压为u c=U c cosωc t，写出抑制载波双边带调制表达式u DSB(t)=（K UΩU c cosΩt cosωc t）。
10.有一个调频波，调频指数m f=0.5，调制信号的频率F=1KHz，则其带宽为（3）KHz。
11.调频信号的解调方式主要分为直接鉴频法和间接鉴频法，那么脉冲计数式鉴频法属于（直接鉴频法）。
二、选择题（每空2分，共20分）1.对于串并联回路，下列说法不正确的是（ C ）。
A、在串联回路中，U C=U L=QUB、在并联回路中，I C=I L=QIC、回路的品质因数值越大，选择性越差D、谐振时，回路体现纯阻性2.在抽头并联回路中，U、R和L1为抽头两端电压、电阻和电感，U T、R0和L为回路总电压、总阻抗以及总电感，下列表达不正确的是（ B ）。

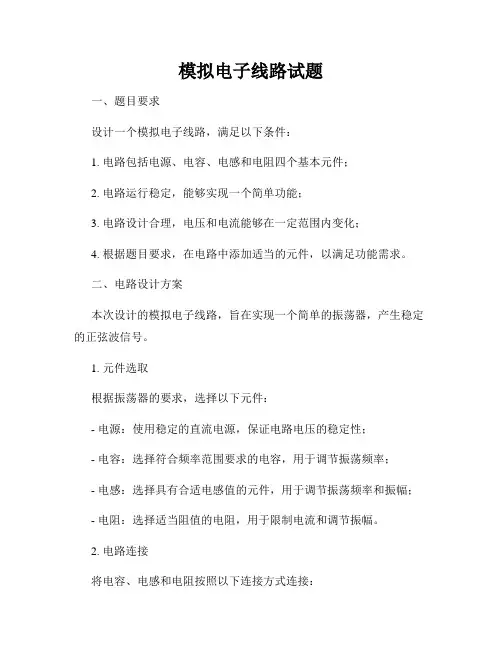

模拟电子线路试题
模拟电子线路试题一、题目要求设计一个模拟电子线路，满足以下条件：1. 电路包括电源、电容、电感和电阻四个基本元件；2. 电路运行稳定，能够实现一个简单功能；3. 电路设计合理，电压和电流能够在一定范围内变化；4. 根据题目要求，在电路中添加适当的元件，以满足功能需求。
二、电路设计方案本次设计的模拟电子线路，旨在实现一个简单的振荡器，产生稳定的正弦波信号。
1. 元件选取根据振荡器的要求，选择以下元件：- 电源：使用稳定的直流电源，保证电路电压的稳定性；- 电容：选择符合频率范围要求的电容，用于调节振荡频率；- 电感：选择具有合适电感值的元件，用于调节振荡频率和振幅；- 电阻：选择适当阻值的电阻，用于限制电流和调节振幅。
2. 电路连接将电容、电感和电阻按照以下连接方式连接：- 将电源正极与电感一端相连；- 将电阻与电容串联后，再将其与电感另一端相连；- 将电源负极与电容与电阻串联点相连。
3. 频率调节根据振荡器频率的要求，可以通过改变电容和电感的数值来实现频率的调节。
增大电容或电感的数值，可以降低频率；减小数值，可以提高频率。
4. 振幅调节振荡器的振幅可以通过改变电源的电压或调节电阻的数值来实现。
增加电源电压或电阻阻值，可以增大振幅；减小电源电压或电阻阻值，可以减小振幅。
5. 功能实现通过以上连接和调节，电路可以实现一个稳定的振荡器功能，产生正弦波信号。
三、总结本次设计的模拟电子线路是一个振荡器电路，通过选择合适的元件并连接起来，实现了频率和振幅的调节。
振荡器电路广泛应用于通信、音频等领域，具有重要的实际意义。
在电子线路的设计过程中，要考虑到元件的选取、连接方式以及功能要求，以保证电路的正常运行和稳定性。
通过本次设计，不仅加深了对模拟电子线路的理解和实践能力，也提升了对振荡器电路的认识。
希望今后能够继续学习和探索模拟电子线路的设计与应用。
《电子线路》考试模拟试题及其参考答案
《电子线路》考试模拟试题及其参考答案（试卷总分值为100分，考试时间为120分钟，闭卷考试）姓名﹍﹍﹍﹍﹍﹍一、填空题：（每空1分，共30分）1.高频功率放大电路根据静态工作点的位置可分为 , , 等三种。
2．为实现电信号的有效传输，无线电通信通常要进行调制。
常用的模拟调制方式可以分为、和三种。
3．小信号调谐放大器按调谐回路的个数分和。
4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在类状态。
5．产生正弦波振荡的条件，。
6.无线电波传播速度固定不变，频率越高，波长；频率_ ，波长越长。
7．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。
8．调幅的就是用信号去控制，使载波的随大小变化而变化。
9．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。
10．通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。
11.石英晶体振荡器是利用石英晶体的工作的，其频率稳定度很高，通常可分为和两种。
12．为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态。
二、单项选择题：（每小题2分、共30分）1．石英晶体谐振于fp时，相当于LC回路的（）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．丙类高频功率放大器的导通角（）A．360 ° B．180°-360° C．＜180°3．在高频放大器中，多用调谐回路作为负载，其作用不包括（）A．选出有用频率 B．滤除谐波成分 C．阻抗匹配 D．产生新的频率成分4．石英晶体振荡器的主要优点是（）A．容易起振 B．振幅稳定 C．频率稳定度高 D．减小谐波分量5．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器 B．谐振功率放大器 C．检波器 D．鉴频器6．振荡器与放大器的区别是（）A．振荡器比放大器电源电压高B．振荡器比放大器失真小C．振荡器无需外加激励信号，放大器需要外加激励信号D．振荡器需要外加激励信号，放大器无需外加激励信号7．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D．NPN型、bce8．判断下图是哪一类振荡器（）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9.晶体三极管作为放大应用时，其极间电压的设置，首先应该保证( )。
可打印-通信电子线路考试试卷(word文档良心出品)
图 1《通信电子电路》考题一． 单项选择题：（共15小题，每题2分，共30分）1．并联谐振电路如图示，它的品质因数Q 为（ ）。
A ．cr LB ．crL C ．r 1c L D ．r 1L c2．临界耦合双调谐放大器的通频带，是单调谐放大器通频带（ ）倍。
A ．3B ．1.3C ．21 D ．23．谐振工率放大器的集电极负载采用（ ）。
A ． 电阻，B ．电感，C ．电容，D ．LC 并联谐振电路 4．高频谐振功率放大器的谐振电阻R 由小变大，则放大器的工作状态的变化趋势（其它条件不变）为 ( )。
A ．欠压一临界—过压，B ． 过压一临界一欠压，C ． A 类一B 类一C 类，D ． C 类一B 类一A 类 5．判断电路是否满足振荡条件，首先要检查的是（ ）。
A ．振幅起振条件 B ．振幅平衡条件 C ．相位平衡条件 D ．振幅稳定条件6．若要设计一个波段工作的LC 振荡器，要求其频率稳定度较高，且波段内振荡比较平稳，应选择（ ）。
A ．西勒电路 B ．哈特莱电路 C ．考毕兹电路 D ．克拉泼电路7 高频小信号放大器的______是衡量选择性的两个重要参数. A ．增益、通频带B ． 通频带、噪声系数C ．矩形系数、噪声系数D ．通频带、 矩形系数 8．要使调幅波避免产生严重失真，就必须要求调幅系数为（ ）。
A ．等于0B ．等于30％C ．小于100％D ．大于19 一功率放大器原来处于临界工作状态，现将集电极电源VCC 加大，放大器工作（ ） 。
A ． 没有变化B ． 进入过压区；C ． 进入欠压区D ． 前面三种情况都有可能 10．应用同步检波器可以实现（ ）信号的解调。
A ．AM B ．DSBC ．SSBD ．任何调幅11．已知双边带调幅信号的两边频分量频率为f 1和f 2且f 2> f 1 ，则该调幅 波的载波频率为（ ）。
A ．2f f 12- B ．2f f 12+C ．12f f D ．2ff 1212．在调角波中，保持调制信号频率不变同时增大调制信号幅度，则( )。
《通信电子电路》练习题及答案解析
《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。
A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。
A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。
A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。
A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。
A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。
1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。
第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。
第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。
A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。
A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。
A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。
A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。
A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。
通信电子线路复习题(含答案)
通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2.针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3.在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
4.调频电路有直接调频、间接调频两种方式5.根据工作特点的不同，检波器有同步检波器和非同步检波器两种。
6.对于FM广播、TV、导航移动通信均属于超短波波段通信。
7.晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
8.谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
9.检波有同步和非同步检波两种形式。
10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。
11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。
12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。
13.角度调制是用音频信号控制载波的频率、相位。
14.短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。
15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。
16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。
17.小信号调谐放大器的集电极负载为LC谐振回路。
18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的 1.4倍。
通信电子线路 习题(17页)
第三章 混频器
3-1 解答:
波形: 频谱:
对其进行傅里叶变换: 得
U
-11 -9
9 11
3-16
互调失真功率 PIM =0.009 w
3-17
解答
（1）2fR-fL=466KHz
f I =465 KHz
是2fR 和 fL 产生的三阶互调进入中频通道引起了1KHz的 哨 叫
（2）f M-fL =465KHz = f I
（可以发现, 这个谐振回路的幅频
(4) 输出电压
第二章 低噪声放大器
2-1 与普通的小信号电压放大器相比，试说明LNA的主要特点。 解答: P43 引言 2-4 解答: 公式（2.6.11）（2.6.10） RS(OPT)=342.81
F(OPT)=1.33
2-8 公式 （1.6.37） （1.6.25） G1=14.5 分贝 注意: 选择合适的公式
所以f M 是镜频干扰
（3） fL-2fM =465KHz = f I 所以是三阶互调干扰
3-18
解答: fM =7MHz fL-fR （1）镜像干扰
fM =fR+2f I
；fR =2~30MHz ； f I = fM =fR-2f I
2 三阶互调干扰 fM = 2fR-f I fR =2 fM-f I
通信电子线路 习题解答
2020年11月9日星期一
第一章电子通信概论
1-9
分析: 放大器的带宽B=200kHz， Si=100dBm, Ni=-115dBm, G=20dB , NF =3dB
(1) 求输入信噪比
1. 对数运算 log(a)(M*N)=log(a)(M)+log(a)(N); 2. log(a)(M/N)=log(a)(M)-log(a)(N); 3. 分贝的相关计算 4. dB是两个量之间的比值，表示两个量间的相对大小，而dBm则是表示功率绝对大
通信电子线路试卷与答案
标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。
5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
6、调频电路有直接调频、间接调频两种方式。
7、检波有同步、和非同步检波两种形式。
8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。
9、变频器可由混频器、和带通滤波器两部分组成。
10、列出三个常见的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（ B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。
(完整word版)通信电子线路题库40张有答案
江苏技术师范学院2006—2007学年第1学期《通信电子线路》试卷（1A ）参考答案及评分标准第5-6小题每空2分，其余每空1分，共22分）1.AM 的高电平基极调制电路，工作状态应选择在__欠压___（欠压，过压）状态。
2.混频器的副波道干扰是___外来干扰__信号和本振信号形成的一种组合频率干扰，与前端电路的选择性__有关___（有关，无关）。
3.锁相环路是一种相位闭环控制系统，包括___鉴相器___、__环路滤波器___和___压控振荡器____三个部分，其中__压控振荡器__是被控制的对象；环路锁定后存在剩余__相位__（频率，相位）误差。
4.对于输入高频小信号而言，混频器中混频管可看作线性元件；而其参数随_本振__信号的改变而发生改变，故称混频管为___线性时变___（线性时变、非线性时变）元件。
5.已知下混频前调频信号f c =10.8MHz ，△f m =1.6KHz ，m f =32，且本振频率f L =12.8MHz ，则混频后调频信号的f c =__2MHZ___，△f m =__1.6KHZ__，m f =__32__。
6. 鉴频器的组成框图如图所示，则u 01为__调频调幅___信号，方框图A 为__包络检波___电路。
若该鉴频器的鉴频灵敏度S f =5mV/KHz ，当输入u(t)=3cos(2π×106t +10sin2π×103t)（V ）时，则u 0为30.05cos 210)(V)t π⨯。
二、是非题（每小题2分，共10分）1、（×）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。
2、（√）在鉴频器前采用限幅电路，是为了改善调频系统的信噪比。
3、（×）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。
4、（×）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。
5、（√）调频波的功率等于未调载波功率。
通信电子线路复习题.doc
题型：一、选择题1、二、填空题三、作图简答题1、在小信号谐振放大器中，三极管与回路之间常采用部分接入，回路与负载之间也采用部分接入，这是为什么？解：这是因为外接负载阻抗会使回路的等效电阻减小，品质因数下降，导致增益下降，带宽展宽，谐振频率变化等，因此，采用部分接入，可以减小它们的接入对回路Q值和谐振频率的影响，从而提高了电路的稳定性，且使前后级的阻抗匹配。
2.丙类放大器为什么一定要用谐振回路作为集电极的负载？谐振回路为什么一定要调谐在信号频率上？答：这是因为放大器工作在丙类状态时，其集电极电流将是失真严重的脉冲波形，如果采用非调谐负载，将会得到严重失真的输出电压，因此必须采用谐振回路作为集电极的负载。
调谐在信号频率上集电极谐振回路可以将失真的集电极电流脉冲中的谐波分量滤除，取出其基波分量，从而得到不失真的输出电压。
3. 简述基极调幅和集电极调幅的工作原理。
1. 画出下列已调波的波形和频谱图（设ωc=5Ω）。
（1）u(t)=(1+sinΩt)sinωc t；（2）u(t)=(1+0.5cosΩt)cosωc t；（3）u(t)=2 cosΩt cosωc t。
1.解：（1）为m a=1的普通调幅波，其波形与频谱图如下图（a）、（b）所示；（2）为m a=0.5的普通调幅波，其波形与频谱图如下图（c）、（d）所示；（3）为双边带调幅波，其波形与频谱图如下图（e）、（f）所示。
四、分析计算题5.电路如图9.20所示，已知L1＝40μH，L2＝15μH，M＝10μH，C＝470pF。
（1）画出其交流通路（偏置电路和负载电路可不画出），并用相位条件判别该电路能否振荡。
图中电容C B、C E、C C和C L为隔直、耦合或旁路电容。
（2）电路如能振荡，试指出电路类型，并计算振荡器的振荡频率f0。
（3）说明图中L3在电路中的作用。
. 解：（1）交流通路如下图所示。
该电路满足相位平衡条件，有可能振荡。
（2）电路类型为电感三点式振荡器，其振荡频率为（3）图中L3为高频扼流圈，对直流提供通路，可接近短路，对交流接近开路，从而减小这一支路对谐振回路的影响。
通信电子线路习题
1.小信号谐振放大器某小信号谐振放大器的Y 参数等效电路如图所示，其中Rg=5k Ω，R L =100k Ω，r=8Ω，L=200uH ，C 1=140pF ，C 2=1400pF ，求谐振频率f 0和通频带宽度BW 0.7（15分）某小信号谐振放大器如图所示。
1. 请画出其交流等效电路2. 若其中心频率为465kHz ，有载品质因数Q L =40，试求其通频带，及矩形系数。
3. 若将三个完全相同的该放大器级联，求级联后的通频带。
（15分）2.丙类功率放大器某谐振功率放大电路工作在临界状态，其电源电压CC 25V V =，输出功率4W o P =，C0200mA I =1. 试求该放大器的直流电源功率P D 、集电极耗散功率P C 、效率ηC 。
2. 若该放大器工作频率f =20MHz ，该放大器工作在临界状态所需要的等效阻抗 ，求当负载电阻 时，如何设计该选频匹配网络。
请画出该匹配网络的电路图，并计算元件参数。
某谐振功率放大电路工作在临界状态，其电源电压CC 24V V =，输出功率5W o P =，50C R =ΩL 10R =ΩC0250mA I =1. 试求该放大器的直流电源功率P D 、集电极耗散功率P C 、效率ηC 。
2. 若该放大器工作频率f =40MHz ，该放大器工作在临界状态所需要的等效阻抗 ，求当负载电阻 时，如何设计该选频匹配网络。
请画出该匹配网络的电路图，并计算元件参数。
3.正弦波振荡器下图所示电路，请1. 分析其电路结构及元件功能2. 画出其交流等效电路图3. 判断该电路是否能够起振，若可以，简要分析其起振条件。
4. 写出振荡频率f o 的表达式。
（15分）下图所示电路，请1. 分析其电路结构及元件功能2. 画出其交流等效电路图3. 判断该电路是否能够起振，若可以，简要分析其起振条件。
4. 写出振荡频率f o 的表达式。
（15分）4.调制与解调10C R =ΩL 50R =Ω已知：调幅波表达式为（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v) uAM求：1、调幅波中包含的频率分量与各分量的振幅值。
经典模拟试题1.doc
《通信电子线路》模拟试题一班级--------- 姓名------------ 学号------------- 成绩---------一、选择性填空：(从下列各题备选答案中选出一至四个正确答案，并将其代号写在题号前面的括号内。
答案选错或未选全者，该题不得分。
每小题2分，共30分)〔 〕1、丙类谐振功率放大器的半导通角A. 等于180oB. 大于90oC. 小于90oD.等于90o〔 〕2、单频单边带调幅波的谱线的个数是A. 1条B.2条C.3条D.无穷多条〔 〕3、非线性电路的分析方法一般可采用A. 幂级数分析法B. 折线分析法C. 线性时变等效分析法D.叠加定理分析法〔 〕4、广播接收机的中频频率是465KHz ，当收听载波频率为931KHz 的电台节目时，会产生A.1KHz 的哨叫声B.0.5KHz 的哨叫声C. 1.5KHz 的哨叫声D.不存在干扰组合频率〔 〕5、包络检波器中采用分负载电路是为了克服A.频率失真B. 惰性失真C. 底部失真D.非线性失真〔 〕6、若混频器件的伏安特性2210D D v a v a a i ++=，则可能会产生A.中频干扰B. 交调干扰C. 互调干扰D.哨叫干扰〔 〕7、高频小信号谐振放大器常采用的稳定措施有A. 稳压B. 中和法C. 失配法D.松耦合〔 〕8、混频时，把晶体管看成为A. 线性元件B. 非线性元件 B.C.线性参变元件D.变跨导时变元件〔 〕9、有一载频为10MHz 的调频波，若将调制信号频率加大一倍，则FM 波的带宽A. 加大B. 减小C. 随F 变化D.基本不变〔 〕10、串联型石英晶体振荡器中的晶体在电路中作A.电感元件B. 电容元件C. 电阻元件D.短路元件〔 〕11、工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是A.正弦波B.余弦波C.尖顶余弦脉冲D.凹顶余弦脉冲〔 〕12、鉴频时，可将FM 波先变成A. FM-AM 波B. FM-PM 波C. AM 波D.PM 波〔 〕13、能夠产生双边带调幅波的电路有A. 单二极管电路B. 二极管平衡电路C.二极管环型电路D.模拟乘法器电路〔 〕14、石英晶体振荡器的频率稳定度很高是因为组成振荡器的石英谐振器具有A. 低的Q 值B. 高的Q 值C. 很小的接入系数D.很大的电阻〔 〕15、比例鉴频器的初次级回路均调谐在载波频率上，当输入信号幅度突然增加时，自动限幅大电容两端的电压 A. 增加 B. 减小 C. 基本不变 D.为直流电压二、 ( 10分) 有一单调谐放大器，其交流等效电路如图一所示，已知管子BG1的正向传输导纳||fe y =35ms ，其接入系数31,2121==P P ，在工作频率时测出谐振电压增益为50倍，通频带为10KHz ，要求：1、为使BG1放大器的谐振电压增益不超过稳定电压增益(A vo )S =35，计算应在回路上并联多大的电阻R （并联R 请在图上标出）2、回路并联R 后，放大器的通频带是多少？图一三、(10分) 某谐振功率放大器的中介回路与天线回路均已调好，转移特性如图二所示，已知∣V BB ∣=1.5V ，VBZ=0.6V ，θc =70︒，V CC =24V ，ξ= 0.9，中介回路Q 0=100，Q L =10，cos70︒=0.34，α1(70︒)=0.436，试计算集电极的输出功率P oBEi BZ图二四、(12分) 某电视机高频头中的本机振荡电路如图三所示。
通信电子线路自测题
通信电子线路自测题1.5自测题1.填空题(1)一个完整的通信系统应包括_____，_____，_____，_____，_____。
(2)助在接收设备中，检波器的作用是_____。
(3)调制就是用一音频信号掌控载波的_____，_____，_____。
(4)无线电波传播速度固定不变，频率越高，波长_____，频率，波长越长。
(5)短波的波长较短,地面绕射能力_____，且地面吸收损耗_______，不宜_____传播，短波能被电离层反射到远处，上要以_____方式传播。
(6)波长比辣波更长的无线电波称作_____，无法以_____和______方式传播，就可以以_____方式传播。
2。
判断题(1)低频信号可直接从天线有效地辐射。
(错误)(2)高频电子技术所研究的高频工作频率范困是300khz--300mhz。
(正确)(3)为了有效地升空电磁波，天线尺寸必须与电磁辐射信一号的波长二者匹敌。
(恰当)(4)电视、调频广播和移动通信均属短波通信。
(错误)2.5自测题1。
填空题(1)衡量谐振电路选频性能的指标有______、_______、_______。
(2)实际谐振曲线偏离理想谐振曲线的程度，用_指标来衡量。
(3)谐振电路的品质因数q愈小，通在频带愈______，选择性愈________。
(4)己言lc 并联谐振电路的电感l在?=30mhz时测出l=1μh，qo=100。
谋谐振频率?。
=30mhz时的电容c=______和并联谐振电阻r。
=_______。
(5)大信号谐波放大器的集电极功率为_______。
(6)小信号调谐放大器多级级联后，增益________，计算式为_______;级联后通频带_________，若各级带宽相同，则计算式为__________。
(7)大信号谐波放大器双谐波电路的频宽为单谐波电路频宽的______倍。
(8)谐波放大器主要由______和______共同组成，其来衡量指标为_______和_____。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信电子线路模拟试题 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#5、预加重是在发射机的调制器前，有目的地改变调制信号，使其高频端得到加强，以提高调制频率高端的。
6、超外差接收机中,中频频率为465KHZ，当接收信号载频为 KHz时，本振频率为1000KHz。
7、矩形系数定义为单位谐振曲线N(f)值下降到时的频带范围与通频带之比。
8、锁相环路的组成是鉴相器、环路滤波器和。
9、RC相移振荡器中放大器应采用反相放大器；至少要________节基本RC相移网络。
10、放大器的设计是要在满足不失真和选择性的前提下尽可能提高电压增益。
四、（10分，每小题5分）简答题1、引起高频小信号放大器工作不稳定的原因是什么用什么办法克服2、二极管大信号峰值包络检波器的非线性失真有哪些避免失真的原因及条件是什么五、(10分) 指出下图所示振荡器的名称，推导其振荡频率的表达式，并说明电路的特点。
（C1、C2<< C4， C1、C2>>C3）六、（15分，每小题5分）画图题1、画出斜率鉴频器的电路原理图。
2、画出直接脉冲计数式鉴频的电路原理框图。
3、分别画出单一频率的调制信号进行幅度调制，当调幅指数大于1、等于1和小于1时的调幅波形图，同时画出调制信号和载波信号波形。
七、（10分）某接收机的前端电路由高频放大器、混频器和中频放大器组成。
已知混频器的功率传输系数K PC ＝，噪声温度T i ＝60K ，中频放大器的噪声系数为6dB 。
现用噪声系数为3dB 的高频放大器来降低接收机的总噪声系数。
如果要使总噪声系数降低到10dB ，则高频放大器的功率增益至少要几分贝八、（10分）己知调幅波37 ()10(10.3cos510)cos10 i u t t t =+⨯ (v) 。
若将()i u t 加在1Ω的电阻上。
求： 1）调幅指数a m ；2）载波功率in P 和边频功率P ω+Ω和P ω-Ω； 3）总功率iav P 。
九、（15分）一晶体管组成的单回路中频放大器，如图所示。
已知f o =465kHz ，晶体管经中和后的参数为：g ie =，C ie =142pF ，g oe =55μS ，C oe =18pF ，Y ie =，Y re =0，回路等效电容C=200pF ，中频变压器的接入系数p 1=N 1/N=，p 2=N 2/N=，回路无载品质因数Q 0=80，设下级也为同一晶体管，参数相同。
试计算：1）回路有载品质因数 Q L 和 3 dB 带宽 ； 2）放大器的电压增益；3）中和电容值。
（设C b’c =3 pF ）试题标准答案及评分标准用纸课程名称 高频电子线路A （ A 卷）一、(10分，每小题1分)单项选择题1、D2、A3、A4、C5、D6、B7、D8、B9、A 10、B二、(10分，每小题1分)判断题1、错2、对3、对4、错5、错6、错7、对8、错9、对 10、对三、(10分，每小题1分) 填空题1、 过压；2、品质因数（Q 值）3、相位的变化量（相位偏移、相偏）4、负载特性5、信噪比6、535kHz7、8、压控振荡器（VCO ）9、三节 10、通频带 四、（10分，每小题5分）简答题1、答：晶体管存在反向传输导纳ｙre ≠0, 使输出电压可以反馈到输入端, 引起输入电流的变化, 从而可能引起放大器工作不稳定。
如果这个反馈足够大, 且在相位上满足正反馈条件, 则会出现自激振荡。
（2分）为了提高放大器的稳定性, 通常从两个方面着手。
一是从晶体管本身想办法, 减小其反向传输导纳ｙre 值。
（1分）二是从电路上设法消除晶体管的反向作用, 使它单向化。
具体方法有中和法与失配法。
（2分）2、答：当检波器参数选择不当时会产生惰性失真或底部切割失真。
（2分）惰性失真是由于在一个高频周期内低通滤波器的放电速度小于输入AM 信号包络的下降速度而造成二极管负偏电压大于输入信号电压，致使二极管在其后的若干高频周期内不导通，从而引起的失真。
不产生惰性失真的条件是RC ≤mm Ω-21，式中：m 为AM 信号调制度，Ω为AM 信号中调制信号的角频率。
（2分）加上耦合电容C g 和负载R g ，检波器的直流负载为R ，交流负载为R m g gR R R +43432141111C C C C C C C C =+=+++=LC 10=ωLC f π21=41LC =421LC π1PH A 20.2PH A =0.31102F N ==26011 1.2290F Ti N T =+=+ =0.61104F N ==10F N =3211121110F F F F PH PH PH N N N N A A A --+＝＋＝1111.2141210 1.9 2.80.2PH PH PH A dBA A --+ ==⨯＋＝W R U P c in 252/105.0/2122=⨯==WR U m P P c a 5625.02/)103.05.0(5.0/)21(2122=⨯⨯===Ω-Ω+ωωW W P P P P in iav 125.265625.05625.025=++=++=Ω-Ω+ωω2222122000.35180.035142202oe ie C p C p C pF ∑=++=+⨯+⨯≈回路总电容为C 3-120002246510202107.37480f g S Q ππμ∑⨯⨯⨯⨯==≈固有谐振电导为C 22120262360.3555100.0350.4107.3741014.6oe ie p g p g g S μ∑---=++=⨯⨯+⨯⨯+⨯≈回路总电导为g 3-120600.731206111122465102021040.414.610465311.5140.4||0.350.03536.81030.8814.6100.353 1.61510.65L Lfe n b c b c f Q f dB B kHzQ p p y K N p C C C pF N N p ππ∑∑∑---''⨯⨯⨯⨯==≈⨯==≈⨯⨯⨯===⨯===⨯=--C 品质因数g 带宽谐振增益g 中和电容试题标准答案及评分标准课程名称 高频电子线路一、填空（共30分，每空2分）1．甚高频/VHF/超短波 3米 直线传播2． AM FM3． LC 选频滤波 Y re /C b ’c 4．过压 欠压 过压 欠压 5．丙，甲6．射同余异/射同极基反 二．（共16分）1、AM 调幅、DSB 调幅、SSB 调幅的框图------------------------------------------------------10分AM 调幅：DSB 调幅：SSB 调幅：2、调制、解调和混频的异同点----------------------------------------------------------------------6分相同点：均为频谱线性搬移不同点：a.频谱搬移搬移的方向不同 （或b.输入输出的信号类型不同）（或c.所用滤波器的形式不一样）三．（共8分）1、频谱图：为AM 信号----------------------4分 2、频谱图：为DSB 信号---------------------4分四．（共12分）（1）23450120013131 3.180.30.1N N G S n n L Q N N μω======⋅ 2201222.18oe ie G G n G n G S μ∑=++=1213.5feVO n n Y K G ∑=-=--------------------------------------------------------------------------（4分）（2）0114.36L Q L G ω∑==⋅---------------------------------------------------------------------------（4分）（3）00.770Lf B KHz Q ==-------------------------------------------------------------------------------（4分）五．（共12分）（1）联立()()max max 112c cr C C O C c I g E U P U I αθ=-⎧⎪⎨=⋅⋅⎪⎩ 222C U V V ∴=或（舍去）()max 2c cr C C I g E U A =-=()max 0129S C c P E I W αθ=⋅=.------------------------------------------------------------------（4分）（2）00100%77.4O C SP P η=•=-----------------------------------------------------------------------（4分）（3）224.22C CP OU R P ==Ω-----------------------------------------------------------------------------（4分）六．（共10分）（1）等效电路串联改进型电容三点式振荡器/克拉波振荡器--------------------------------------------（4分）（2）1231111300C pf C CC C ∑∑=++∴=05f MHz ∴==----------------------------------------------------------------------（3分）（3）2114C F C == min 14K F∴==----------------------------------------------------------------------------------（3分） 七．（共12分）（1）1122AM B F KHz ==1 111110.12(1) 2.2ffFM fK UmFB m F KHzΩ⋅==∴=+=-------------------------------------------------------------（6分）11112(1) 2.8FM f fB m m F KHz=++=或（2）2221AMB F KHz==2212122221202(1)21AMffFM fB F KHzK UmFB m F KHzΩ==⋅==∴=+=------------------------------------------------------------（6分）11112(1)255FM f fB m m F KHz=++=或.。
